1. 개요

카비레이크는 2016년에 출시된 인텔의 7세대 코어 프로세서 마이크로아키텍처이다. 14nm+ 공정을 사용하여 스카이레이크 아키텍처를 개선하여 개발되었으며, USB 3.1 지원, 3D 그래픽 및 4K 해상도 재생 성능 향상, 그리고 윈도우 10만 지원하는 등의 특징을 가진다. 멜트다운, 스펙터 등의 보안 취약점 문제와 윈도우 7/8 지원 중단 논란이 있었으며, 한국 시장에서는 전반적으로 이전 세대보다 소폭 향상된 성능과 전력 효율성을 제공한다는 평가를 받았다.

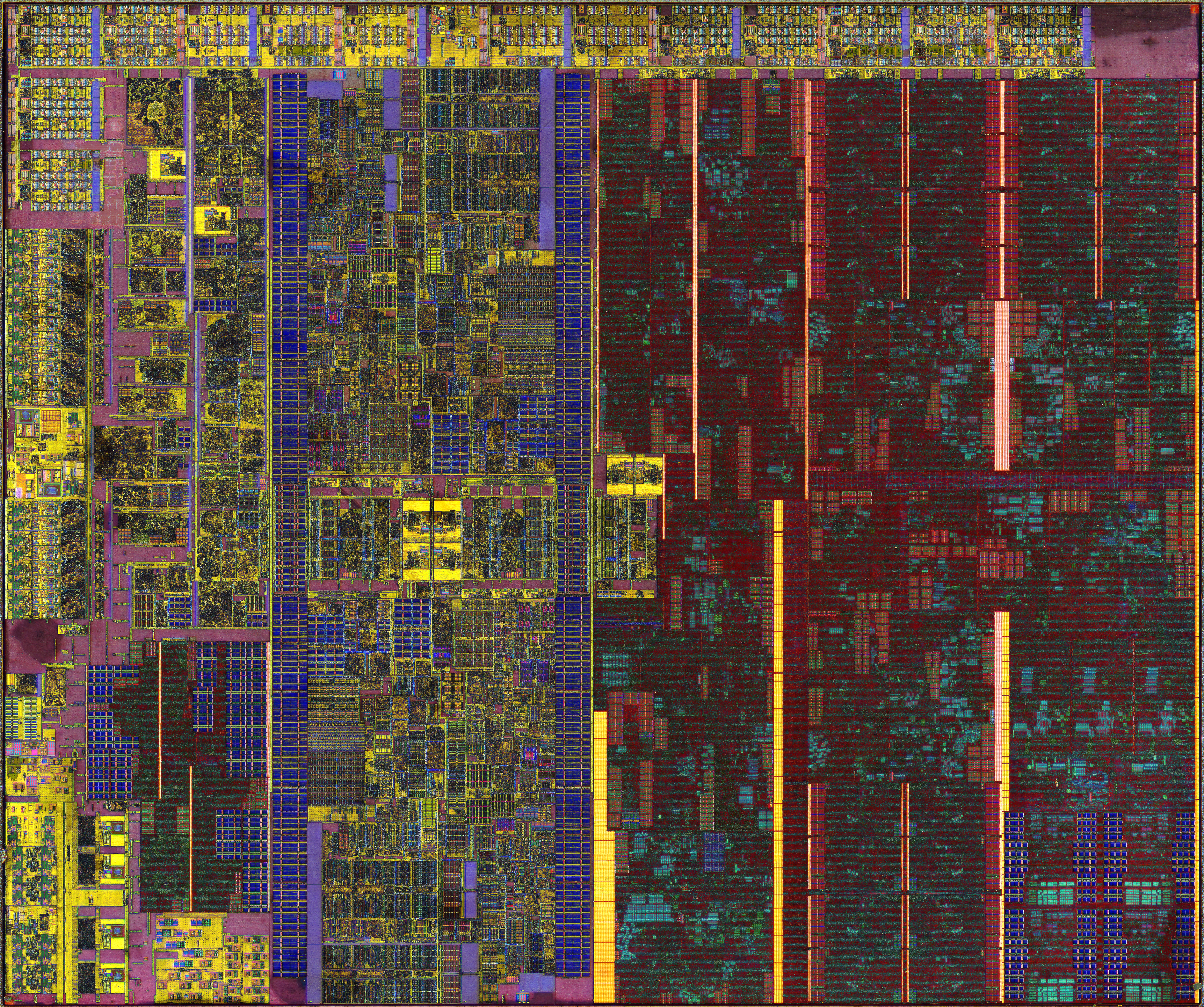

카비레이크

일반 정보

이미지 준비중입니다.

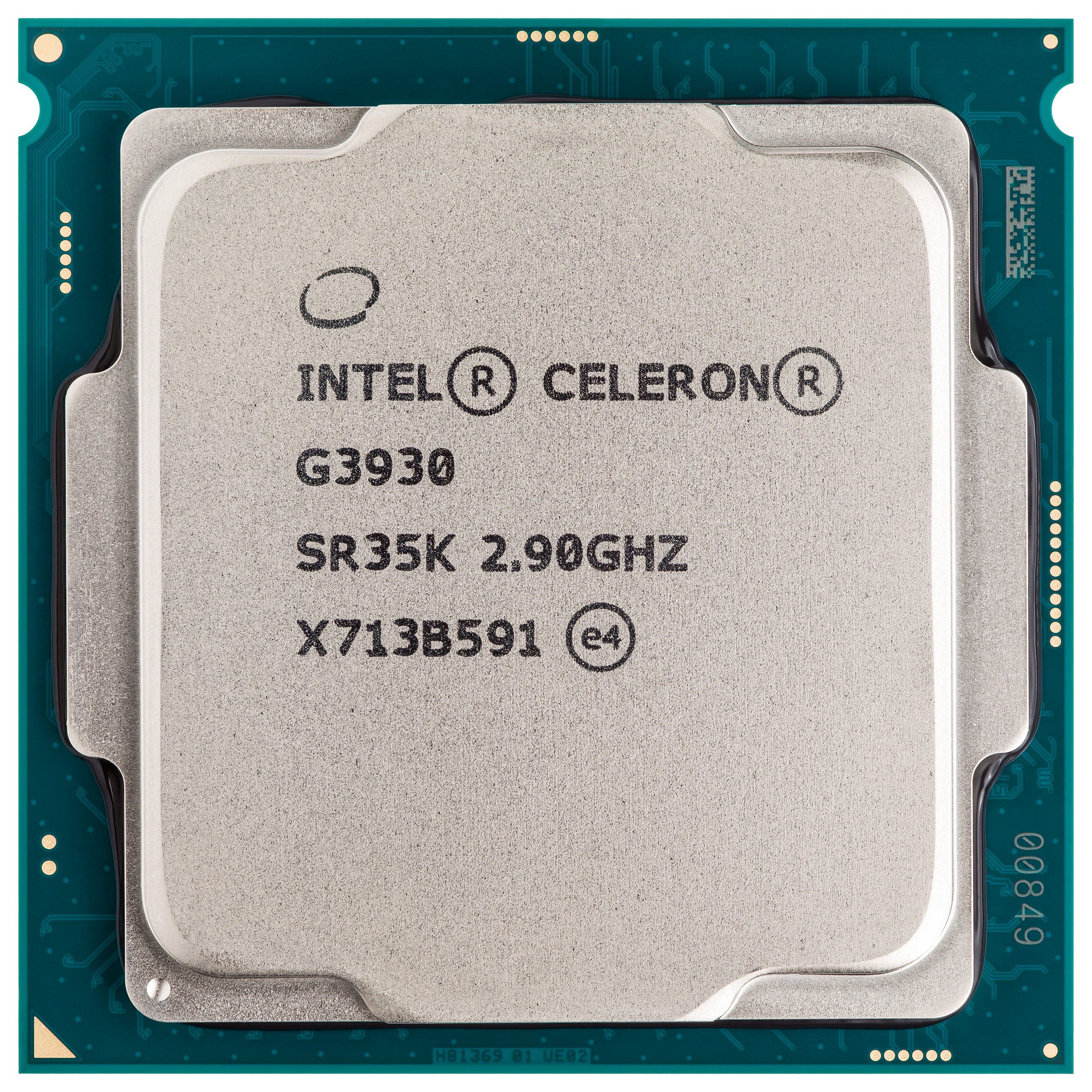

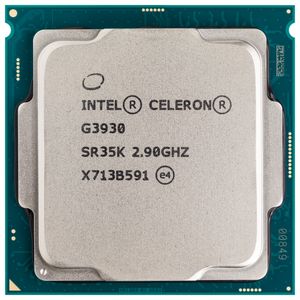

인텔 셀러론 G3930

CPUID	0806e9h, 0806eah, 0906e9h
코드	80677
P코드1	KBL
브랜드1	코어 m3 코어 i3 코어 i5 코어 i7 셀러론 펜티엄 제온
출시일	2016년 8월 30일
생산 종료일	2020년 10월 9일 (데스크톱 프로세서)
코어 수	2–4
제조 공정	인텔 14FF+
클럭 속도	1.00 GHz ~ 4.5 GHz
L1 캐시	코어당 64KB (32KB 명령어 + 32KB 데이터)
L2 캐시	코어당 256KB
L3 캐시	최대 8MB, 공유
L4 캐시	64MB의 eDRAM (Iris Plus 그래픽 모델)
마이크로아키텍처	스카이레이크
아키텍처	x86-64
명령어 세트	x86-64
확장 명령어	MMX AES-NI CLMUL FMA3 RDRAND
확장 명령어1	SSE SSE2 SSE3 SSSE3 SSE4 SSE4.1 SSE4.2
확장 명령어2	AVX AVX2 TXT TSX SGX
확장 명령어3	VT-x VT-d
소켓	LGA 1151 LGA 2066 BGA1356 BGA1440 BGA1515
이전 모델	스카이레이크
다음 모델	데스크톱: 커피 레이크 모바일: 위스키 레이크 서버 및 Enthusiast 데스크톱: 캐스케이드 레이크
지원 상태	iGPU 레거시 지원

개요

종류	마이크로프로세서
프로세스	14nm

📚 더 읽어볼만한 페이지

트랜잭셔널 메모리 - 스카이레이크 (마이크로아키텍처)
스카이레이크는 인텔이 2015년에 출시한 6세대 코어 i 시리즈 마이크로아키텍처로, 14nm 공정으로 제조되었으며 DDR4 메모리 지원, Gen9 GPU 통합, 다양한 제품군 출시 등의 특징을 가지지만 하이퍼스레딩 문제와 스펙터 공격에 대한 취약점도 존재한다.
트랜잭셔널 메모리 - IBM Z
IBM Z는 높은 가용성과 하위 호환성을 특징으로 하는 IBM의 메인프레임 제품군으로, 과거 애플리케이션 실행은 물론 TCP/IP, 웹 서버, 리눅스 등 개방형 표준 지원과 64비트 어드레싱을 통해 현대적인 워크로드에 맞춰 발전했으며, z/Architecture 기반의 64비트 물리/가상 공간 지원, 다수의 프로세서 유닛, 다양한 운영 체제 지원을 주요 특징으로 한다.
인텔 마이크로아키텍처 - 그레이스몬트 (마이크로아키텍처)
그레이스몬트는 인텔 7 제조 공정을 기반으로 하여 향상된 명령어 처리 능력, 확장된 캐시 메모리, 개선된 분기 예측 기능 등을 제공하는 4세대 저전력 아톰 마이크로아키텍처이며, 앨더 레이크와 랩터 레이크 하이브리드 프로세서의 효율 코어 및 앨더 레이크-N 라인업의 코어 클러스터로 사용된다.
인텔 마이크로아키텍처 - 넷버스트
넷버스트는 인텔이 더 높은 클럭 속도와 새로운 명령어 세트를 목표로 개발했으나 높은 발열과 전력 소비 문제로 중단된 마이크로아키텍처로, 펜티엄 4와 펜티엄 D 프로세서에 적용되었다.
인텔의 마이크로프로세서 - 인텔 80386
인텔 80386은 1985년 출시된 x86 아키텍처의 32비트 마이크로프로세서로, 온칩 메모리 관리 장치, 3단계 파이프라인, 세 가지 동작 모드를 제공하며, 개인용 컴퓨터와 임베디드 시스템에 널리 사용되었지만 현재는 생산 및 지원이 중단되었고, 32비트 명령어 집합은 현대 x86 아키텍처의 기반이 되었다.
인텔의 마이크로프로세서 - 인텔 4004
인텔 4004는 1971년 인텔에서 출시된 세계 최초의 상용 마이크로프로세서 중 하나이며, 4비트 아키텍처를 기반으로 계산기 라인에 탑재하기 위해 개발되었고, 컴퓨터 소형화와 개인용 컴퓨터 시대에 기여했다.

1. 개요
2. 개발 역사
- 2.1. 개발 배경
- 2.2. 개발 주도
3. 특징
4. 스카이레이크 대비 변경점
- 4.1. CPU
- 4.2. GPU
5. 운영체제 지원
6. 알려진 문제점
7. TDP 분류
8. 제품 목록
9. 논란 및 이슈
10. 한국 시장에서의 영향

2. 개발 역사

카비레이크는 스카이레이크를 기반으로 동작 클럭 및 SpeedShift 기술을 개선했다. 마이크로아키텍처 자체는 동일하므로 클럭당 명령어 처리 수는 변함없다.

GPU 최적화를 통해 3D 그래픽스 및 4K 비디오 성능이 강화되었다. HDCP 2.2, H.264, HEVC 메인/메인 10/10bit 프로파일, VP9 10bit/8bit 하드웨어 디코딩, H.264, HEVC 메인 10/10 프로파일, VP9 8bit/10bit 하드웨어 인코딩을 지원한다.

2.1. 개발 배경

8088, Banias, Dothan, 콘로, 샌디 브릿지, 아이비 브릿지, 스카이레이크 등 이전의 인텔 프로세서들과 마찬가지로, 카비레이크 개발은 이스라엘 하이파에 위치한 인텔 이스라엘 팀이 주도했다. 인텔 이스라엘 개발 센터의 매니저 란 센데로비츠는 "우리가 이 프로젝트를 시작했을 때는 이전 세대보다 기본적인 개선 사항만 생각하고 있었습니다. 그러나 우리는 많은 혁신과 결단력을 가지고 다르게 보기 시작했고, 주요 개선을 이루었습니다."라고 말했다. 그는 7세대 칩의 성능이 6세대 칩에 비해 응용 프로그램에서 12%, 인터넷 사용에서 19% 향상되었다고 덧붙였다.

인텔은 당초 틱톡 전략에 따라 14nm 공정의 스카이레이크에서 10nm 공정의 캐논 레이크로 공정 미세화를 진행할 예정이었다. 그러나 10nm 공정 지연으로 인해 2015년 7월 16일에 캐논 레이크를 연기하고, 개선된 14nm 공정(14nm+)으로 제조되는 카비레이크를 중계기로 로드맵에 추가했다.

2.2. 개발 주도

8088, Banias, Dothan, 콘로, 샌디 브릿지, 아이비 브릿지, 스카이레이크 등 이전의 인텔 프로세서들과 마찬가지로, 카비레이크 개발은 이스라엘 하이파에 위치한 인텔 이스라엘 팀이 주도했다. 인텔 이스라엘 개발 센터의 매니저 란 센데로비츠는 다음과 같이 말했다. "우리가 이 프로젝트를 시작했을 때는 이전 세대보다 기본적인 개선 사항만 생각하고 있었습니다. 그러나 우리는 많은 혁신과 결단력을 가지고 다르게 보기 시작했고, 주요 개선을 이루었습니다." 그는 7세대 칩의 성능이 6세대 칩에 비해 응용 프로그램에서 12%, 인터넷 사용에서 19% 향상되었다고 덧붙였다. 다만, 제3자 벤치마크에서는 게임과 관련하여 이러한 백분율을 확인하지는 않는다.

3. 특징

카비레이크는 이전 세대인 스카이레이크에 비해 다음과 같은 주요 특징을 가진다.

* 향상된 성능: 14nm+ 공정(14FF+)을 기반으로 제작되어 CPU 클럭 속도, 클럭 속도 변경, 터보 주파수가 더 빨라졌다. 14nm+ 공정은 14nm 대비 약 3.8% 성능 향상을 제공한다.
* 향상된 그래픽: 3D 그래픽 및 4K 비디오 재생 성능 향상을 위해 새로운 그래픽 아키텍처를 사용한다.
* HDCP 2.2를 기본 지원한다.
* H.264 (AVC), HEVC 메인 및 메인10/10비트, VP9 10비트 및 8비트 비디오의 고정 기능 디코딩을 지원한다.
* H.264 (AVC), HEVC 메인10/10비트 및 VP9 8비트 비디오에 대한 하드웨어 인코딩을 지원한다.
* VP9 10비트 인코딩은 하드웨어에서 지원되지 않는다.
* OpenGL 4.6 및 OpenCL 3.0을 지원한다.
* 새로운 기능:
* USB 3.1을 기본 지원한다. (이전 세대는 별도 칩 필요)
* 펜티엄 브랜드 데스크톱 CPU에 하이퍼 스레딩을 지원한다.
* 오버클럭킹이 가능한 i3 브랜드 CPU를 최초로 선보였다.
* 인텔 옵테인 기술을 지원한다.
* 운영 체제: 2016년 1월, 마이크로소프트는 카비레이크 프로세서에서 윈도우 10만 100% 지원한다고 발표했다.

그 외에 다음과 같은 특징들이 있다.

👆

좌우로 밀어서 보기

특징
14 nm 제조 공정
200 시리즈 칩셋 (Union Point)
열 설계 전력(TDP) 최대 95 W (LGA 1151)
UniDIMM SO-DIMM 폼 팩터를 이용한 DDR3 SDRAM 및 DDR4 SDRAM 지원
주력 기종 기본 사양으로 4개 코어
완전 고정 함수 HEVC 메인10/10비트 디코딩 가속 & VP9 10비트 디코딩 가속
eDP Standard 1.4
HDCP 2.2 지원 (2017년 출하분 이후)
소켓 1151
DDR4-2400 지원
HD Graphics 600 시리즈 (HDR, OpenCL 2.1 지원)
4K HEVC/VP9(10bit) 하드웨어 인코딩

3.1. 아키텍처

카비레이크는 향상된 14nm 공정(14FF+)을 기반으로 제작되어 스카이레이크보다 더 빠른 CPU 클럭 속도, 클럭 속도 변경, 더 높은 터보 주파수를 특징으로 한다. CPU 아키텍처는 IPC (Instructions Per Clock)가 동일하다.

3D 그래픽스 및 4K 비디오 재생 성능 향상을 위해 새로운 그래픽 아키텍처를 사용한다. HDCP 2.2를 지원하며, H.264 (AVC), HEVC 메인 및 메인10/10비트, VP9 10비트 및 8비트 비디오의 고정 기능 디코딩을 지원한다. H.264 (AVC), HEVC 메인10/10비트 및 VP9 8비트 비디오에 대한 하드웨어 인코딩이 지원되나, VP9 10비트 인코딩은 하드웨어에서 지원되지 않는다. OpenGL 4.6 및 OpenCL 3.0을 지원한다.

펜티엄 브랜드 데스크톱 CPU SKU에 대해 하이퍼 스레딩을 지원하는 최초의 코어 아키텍처이며, 최초의 오버클럭킹이 가능한 i3 브랜드 CPU이다.

틱톡 전략에 따라 14nm 공정의 스카이레이크에서 10nm 공정의 캐논 레이크로 공정 미세화를 진행할 예정이었으나, 10nm 공정의 지연으로 인해 2015년 7월 16일에 캐논 레이크를 연기하고, 개선된 14nm 공정(14nm+)으로 제조되는 카비레이크를 로드맵에 추가했다.

스카이레이크에 비해 동작 클럭 향상 및 SpeedShift 기술이 개선되었지만, 마이크로아키텍처 자체는 스카이레이크를 그대로 사용하므로 클럭당 명령어 처리 수는 동일하다. GPU는 최적화되어 3D 그래픽스 및 4K 비디오를 위한 성능이 강화되었다. HDCP 2.2, H.264, HEVC 메인 프로파일 및 메인 10/10bit 프로파일, VP9 10bit 및 8bit 하드웨어 디코딩 기능이 추가되었다. 하드웨어 인코딩 기능으로는 H.264, HEVC 메인 10/10 프로파일, VP9 8bit 및 10bit가 지원된다.

스카이레이크에 이어 하이파에 위치한 이스라엘 개발팀이 설계를 담당했다.

; Amber Lake-Y

👆

좌우로 밀어서 보기

Amber Lake-Y
브랜드	모델명	코어 수 (스레드 수)	기본 클럭 (GHz)	부스트 클럭 (GHz)	L2 캐시 (MB)	L3 캐시 (MB)	GPU 모델명	GPU EU 수	GPU 기본 클럭 (MHz)	GPU 부스트 클럭 (MHz)	TDP (W)	지원 메모리
Core i7	8510Y	2 (4)	1.8	4.3	0.5	4	UHD 617	24	300	1050	7	DDR3-1600 LPDDR3-2133
Core i7	[https://www.intel.co.jp/content/www/jp/ja/products/sku/185281.html 8500Y]		1.5	4.2			UHD 615				5	DDR3-1600 LPDDR3-1866
Core i5	[https://www.intel.co.jp/content/www/jp/ja/products/sku/194697.html 8310Y]		1.6	3.9			UHD 617				7	DDR3-1600 LPDDR3-2133
	[https://www.intel.co.jp/content/www/jp/ja/products/sku/189912.html 8210Y]		1.6	3.6			UHD 617				7	DDR3-1600 LPDDR3-2133
	[https://www.intel.co.jp/content/www/jp/ja/products/sku/185280.html 8200Y]		1.3	3.9			UHD 615			950	5	DDR3-1600 LPDDR3-1866
Core m3	[https://www.intel.co.jp/content/www/jp/ja/products/sku/185282.html 8100Y]		1.1	3.4						900	5
Pentium Gold	[https://www.intel.co.jp/content/www/jp/ja/products/sku/192786.html 4425Y]		1.7			2				850	6

👆

좌우로 밀어서 보기

Amber Lake-Y Refresh
브랜드	모델명	코어 수 (스레드 수)	기본 클럭 (GHz)	부스트 클럭 (GHz)	L2 캐시 (MB)	L3 캐시 (MB)	GPU 모델명	GPU EU 수	GPU 기본 클럭 (MHz)	GPU 부스트 클럭 (MHz)	TDP (W)	지원 메모리
Core i7	[https://www.intel.co.jp/content/www/jp/ja/products/sku/196452.html 10510Y]	4 (8)	1.2	4.5	1	8	UHD 617	24	300	1150	7	DDR3-1600 LPDDR3-2133
Core i5	[https://www.intel.co.jp/content/www/jp/ja/products/sku/196453.html 10310Y]		1.1	4.1		6				1050
Core i5	[https://www.intel.co.jp/content/www/jp/ja/products/sku/196454.html 10210Y]		1.0	4.0		6				1050
Core i3	[https://www.intel.co.jp/content/www/jp/ja/products/sku/196455.html 10110Y]	2 (4)	1.0	4.0	0.5	4				1000
Core i3	[https://www.intel.co.jp/content/www/jp/ja/products/sku/213356.html 10100Y]		1.3	3.9			UHD 615			1000	5	DDR3-1600 LPDDR3-1866
Pentium Gold	[https://www.intel.co.jp/content/www/jp/ja/products/sku/213357.html 6500Y]		1.1	3.4			UHD 615			900	5	DDR3-1600 LPDDR3-1866

3.2. 제조 공정

카비레이크는 향상된 14nm+ 공정(14FF+)을 기반으로 제작되어 CPU 클럭 속도, 클럭 속도 변경, 터보 주파수가 더 빨라졌다. 이러한 공정 및 클럭 속도 변경 외에 CPU 아키텍처는 스카이레이크에서 거의 변경되지 않아 동일한 IPC (Instructions Per Clock)를 보였다.

인텔은 당초 틱톡 전략에 따라 14nm 공정의 스카이레이크에서 10nm 공정의 캐논 레이크로 공정 미세화를 진행할 예정이었다. 그러나 10nm 공정 지연으로 인해 2015년 7월 16일에 캐논 레이크를 연기하고, 개선된 14nm+ 공정으로 제조되는 카비레이크를 중계기로 로드맵에 추가했다.

카비레이크는 스카이레이크에 비해 동작 클럭 향상 및 SpeedShift 기술 개선 등이 이루어졌지만, 마이크로아키텍처 자체는 스카이레이크를 그대로 사용하므로 클럭당 명령어 처리 수는 동일하다. 14nm+ 공정은 14nm 대비 약 3.8% 성능 향상을 제공한다.

3.3. GPU

카비레이크는 3D 그래픽 및 4K 비디오 재생 성능 향상을 위해 새로운 그래픽 아키텍처를 특징으로 한다. HDCP 2.2를 기본 지원하며, H.264 (AVC), HEVC 메인 및 메인10/10비트, VP9 10비트 및 8비트 비디오의 고정 기능 디코딩을 지원한다. H.264 (AVC), HEVC 메인10/10비트 및 VP9 8비트 비디오에 대한 하드웨어 인코딩도 지원된다. VP9 10비트 인코딩은 하드웨어에서 지원되지 않는다. OpenGL 4.6 및 OpenCL 3.0을 지원한다. HD Graphics 600 시리즈 (HDR, OpenCL 2.1 지원)를 탑재했다.

3.4. I/O

카비레이크는 200 시리즈 (유니온 포인트) 칩셋을 사용하며, BIOS 업데이트 후에는 100 시리즈 칩셋 마더보드와도 호환된다. CPU는 최대 16개의 PCI Express 3.0 레인을 지원하고, PCH는 24개의 PCI Express 3.0 레인을 지원한다. 200 시리즈 칩셋 마더보드에서는 인텔 옵테인 메모리 저장 장치 캐싱을 지원한다. 인텔 프로세서 트레이스 패킷 스트림에 데이터를 쓰기 위한 PTWRITE 명령도 지원한다.

3.5. 기타 특징

USB 3.1을 기본으로 지원한다. 이전 세대인 스카이레이크 마더보드는 USB 3.1 포트를 지원하기 위해 별도의 칩이 필요했다. 또한, 3차원 컴퓨터 그래픽과 4K 해상도 재생 성능을 향상시키기 위한 새로운 그래픽 시스템 구조를 갖추고 있다.

2016년 1월, 마이크로소프트는 카비레이크 프로세서에서는 윈도우 10만 윈도우 플랫폼으로 100% 지원된다고 발표했다.

펜티엄 브랜드 데스크톱 CPU SKU에 대해 하이퍼 스레딩을 지원하는 최초의 코어 아키텍처이다. 또한 최초로 오버클럭킹이 가능한 i3 브랜드 CPU를 선보였다.

그 외에 다음과 같은 특징들이 있다.

👆

좌우로 밀어서 보기

특징
14 nm 제조 공정
200 시리즈 칩셋 (Union Point)
열 설계 전력(TDP) 최대 95 W (LGA 1151)
UniDIMM SO-DIMM 폼 팩터를 이용한 DDR3 SDRAM 및 DDR4 SDRAM 지원
주력 기종 기본 사양으로 4개 코어
인텔 Optane 기술 지원
완전 고정 함수 HEVC 메인10/10비트 디코딩 가속 & VP9 10비트 디코딩 가속
향상된 14 nm 공정(14FF+) 기반으로 제작, 더 빠른 CPU 클럭 속도, 클럭 속도 변경, 더 높은 터보 주파수 지원
기본 HDCP 2.2 지원
H.264 (AVC), HEVC 메인 및 메인10/10비트, VP9 10비트 및 8비트 비디오의 고정 기능 디코딩 지원
H.264 (AVC), HEVC 메인10/10비트 및 VP9 8비트 비디오에 대한 하드웨어 인코딩 지원
VP9 10비트 인코딩은 하드웨어에서 지원되지 않음
OpenGL 4.6 및 OpenCL 3.0 지원
14nm+ 공정 (14nm 대비 약 3.8% 성능 향상)
스카이레이크 코어
DDR4-2400 지원
HD Graphics 600 시리즈 (HDR・OpenCL 2.1 지원)
4K HEVC/VP9(10bit) 하드웨어 인코딩
eDP Standard 1.4
HDCP 2.2 지원 (2017년 출하분 이후)
소켓 1151

4. 스카이레이크 대비 변경점

스카이레이크와 비교했을 때, 카비레이크는 다음과 같은 변경점이 있다.

* 동작 클럭 향상 및 SpeedShift 기술 개선
* GPU 최적화를 통해 3D 그래픽스 및 4K 비디오 성능 강화
* HDCP 2.2 지원
* H.264, HEVC 메인/메인 10 프로파일, VP9 10bit/8bit 하드웨어 디코딩 기능 추가
* H.264, HEVC 메인 10 프로파일, VP9 8bit/10bit 하드웨어 인코딩 기능 지원

카비레이크는 스카이레이크와 동일한 CPU 코어를 사용하며, 클럭당 명령어 처리 수는 동일하다. 설계는 스카이레이크와 마찬가지로 하이파에 위치한 이스라엘 개발팀이 담당했다.

;Amber Lake-Y

👆

좌우로 밀어서 보기

Amber Lake-Y
브랜드	모델명	코어 수 (스레드 수)	기본 클럭 (GHz)	부스트 클럭 (GHz)	L2 캐시 (MB)	L3 캐시 (MB)	GPU 모델명	EU 수	기본 클럭 (MHz)	부스트 클럭 (MHz)	TDP (W)	지원 메모리
Core i7	8510Y	2 (4)	1.8	4.3	0.5	4	UHD 617	24	300	1050	7	DDR3-1600 LPDDR3-2133
Core i7	8500Y		1.5	4.2			UHD 615				5	DDR3-1600 LPDDR3-1866
Core i5	8310Y		1.6	3.9			UHD 617				7	DDR3-1600 LPDDR3-2133
	8210Y		1.6	3.6			UHD 617				7	DDR3-1600 LPDDR3-2133
	8200Y		1.3	3.9			UHD 615			950	5	DDR3-1600 LPDDR3-1866
Core m3	8100Y		1.1	3.4						900	5
Pentium Gold	4425Y		1.7			2				850	6

👆

좌우로 밀어서 보기

Amber Lake-Y Refresh
브랜드	모델명	코어 수 (스레드 수)	기본 클럭 (GHz)	부스트 클럭 (GHz)	L2 캐시 (MB)	L3 캐시 (MB)	GPU 모델명	EU 수	기본 클럭 (MHz)	부스트 클럭 (MHz)	TDP (W)	지원 메모리
Core i7	10510Y	4 (8)	1.2	4.5	1	8	UHD 617	24	300	1150	7	DDR3-1600 LPDDR3-2133
Core i5	10310Y		1.1	4.1		6				1050
Core i5	10210Y		1.0	4.0		6				1050
Core i3	10110Y	2 (4)	1.0	4.0	0.5	4				1000
Core i3	10100Y		1.3	3.9			UHD 615			1000	5	DDR3-1600 LPDDR3-1866
Pentium Gold	6500Y		1.1	3.4			UHD 615			900	5	DDR3-1600 LPDDR3-1866

4.1. CPU

카비레이크는 스카이레이크와 동일한 CPU 코어 및 MHz당 성능을 갖는다. 카비레이크의 주요 특징은 다음과 같다.

* 네할렘 대비 10배의 성능/와트 향상 (스카이레이크의 8배에서 증가)
* 일부 CPU 모델에서 더 빠른 클럭 속도
* 더 빠른 클럭 속도 변경 (향상된 인텔 스피드 시프트 기술): CPU가 한 주파수에서 다른 주파수로 전환하는 데 시간이 덜 걸린다. 예를 들어, 저전력 상태에서 고성능 상태로 전환하는 데 걸리는 시간이 줄어들어 성능과 응답성이 향상될 수 있다.
* 하드웨어 MBEC 지원 추가

인텔은 당초 틱톡 전략에 따라 14nm 공정의 스카이레이크에서 10nm 공정의 캐논 레이크로 공정 미세화를 진행할 예정이었으나, 10nm 공정의 지연으로 인해 2015년 7월 16일에 캐논 레이크를 연기하고, 중계기로 개선된 14nm 공정(14nm+)으로 제조되는 카비레이크를 로드맵에 추가했다.

카비레이크는 스카이레이크에 비해 동작 클럭 향상 및 SpeedShift 기술 개선 등이 이루어졌지만, 마이크로아키텍처 자체는 스카이레이크를 그대로 사용하므로 클럭당 명령어 처리 수는 동일하다.

4.2. GPU

카비레이크의 GPU는 최적화되어 3D 그래픽스 및 4K 비디오를 위한 성능이 강화되었다。 새로운 기능으로 HDCP 2.2, H.264, HEVC 메인 프로파일 및 메인 10/10bit 프로파일, VP9 10bit 및 8bit 하드웨어 디코딩 기능이 추가되었다。 하드웨어 인코딩 기능으로는 H.264, HEVC 메인 10/10 프로파일, VP9 8bit 및 10bit가 지원된다.

* 9.5세대 (9세대부터)
* 마이크로소프트 플레이레디 3.0 지원 추가
* HDCP 2.2 지원
* Embedded DisplayPort 1.4 추가 (1.3부터)
* 향상된 그래픽 코어: 풀 하드웨어 고정 기능 HEVC/VP9 (4K@60fps/10bit 포함) 디코딩; 향상된 하드웨어 HEVC 인코딩; 풀 하드웨어 고정 기능 VP9 8비트 인코딩; 일부 CPU에 대한 더 높은 GPU 클럭 속도

5. 운영체제 지원

마이크로소프트는 2016년 1월 15일에 윈도우 10이 카비레이크 프로세서를 지원하는 유일한 윈도우 플랫폼이 될 것이라고 발표했다. 인텔은 버전 4.5부터 리눅스 커널에 카비레이크 지원을 추가하기 시작했으며, 메인보드가 프로세서의 터보 주파수를 활성화하지 못하게 했던 P 상태 버그는 커널 4.10에서 수정되었다.

카비레이크는 x86/x86-64 프로세서로서 스카이레이크와 완벽하게 호환되지만, 지원하는 운영체제가 다르다.

5.1. 공식 지원

2016년 1월 15일, 마이크로소프트는 윈도우 10이 카비레이크 프로세서를 100% 지원하는 유일한 윈도우 플랫폼이 될 것이라고 발표하였다. 같은 해 1월 제정된 새로운 정책에 따라, 마이크로소프트는 카비레이크와 AMD 브리스톨 릿지를 시작으로 새롭게 출시되는 CPU 마이크로아키텍처에서 NT 10.0 기반의 윈도우 플랫폼만 지원하게 되었다. 따라서 마이크로소프트는 윈도우 10에서만 카비레이크를 지원하며, 윈도우 업데이트는 윈도우 10보다 이전 버전을 실행하는 카비레이크 시스템에서 업데이트 설치를 차단한다. 인텔은 이러한 제한을 지원하기 위해 윈도우 10용 칩셋 드라이버만 제공하지만, VirtualBox는 다른 버전의 드라이버를 제공한다. 한편, 윈도우 업데이트 검사를 비활성화하고 스카이레이크 및 이후 플랫폼에서 윈도우 8.1 및 이전 버전을 계속 업데이트할 수 있도록 하는 매니아층의 수정이 공개되기도 했다.

윈도우 11은 코어 i7-7820HQ 및 X 시리즈를 제외한 모든 카비레이크 프로세서와 카비레이크 R, 스카이레이크-X, 앰버 레이크 프로세서 및 이전 버전의 지원을 중단했다.

마이크로소프트는 카비레이크를 지원하는 Windows는 Windows 10 뿐이라고 발표했다. 또한, 향후 프로세서에 대해서도 해당 시점에 출시된 최신 버전의 Windows에서만 지원한다고 발표했다. 단, G 서픽스를 포함하는 카비레이크 리프레시 마이크로아키텍처(마이크로프로세서)를 채용한 모바일용 Core i 시리즈의 8000번대 전종, 펜티엄의 4417U와 4425Y, 셀러론의 3867U 등 카비레이크 리프레시에 관해서는 Windows 11 이후 에디션의 Windows에 정식으로 대응하고 있다(단, 업그레이드 설치나 클린 설치를 실행하기 전에 TPM2.0이나 보안 부팅 등의 보안 장치를 활성화해야 한다).

5.2. 리눅스 커널 지원

인텔은 4.5 버전부터 리눅스 커널에 카비레이크 지원을 추가하기 시작했다. 메인보드가 프로세서의 터보 주파수를 활성화하지 못하게 했던 P 상태 버그는 4.10 커널에서 수정되었다.

5.3. 윈도우 11 지원 중단

마이크로소프트는 윈도우 11에서 코어 i7-7820HQ 및 X 시리즈를 제외한 모든 카비레이크 프로세서와 이전 버전의 지원을 중단했다. 2016년 1월 15일, 마이크로소프트는 카비레이크를 지원하는 Windows는 윈도우 10 뿐이며, 향후 프로세서에 대해서도 해당 시점에 출시된 최신 버전의 Windows에서만 지원한다고 발표했다. 카비레이크는 x86/x86-64 프로세서로서 스카이레이크와 완벽하게 호환되지만, 지원하는 운영체제가 다르다. 단, G 서픽스를 포함하는 카비레이크 리프레시 마이크로아키텍처를 채용한 모바일용 Core i 시리즈 8000번대 전종, 펜티엄 4417U와 4425Y, 셀러론 3867U 등 카비레이크 리프레시에 관해서는 윈도우 11 이후 에디션의 Windows에 정식으로 대응하고 있다. (TPM2.0이나 보안 부팅 등의 보안 장치를 활성화해야 업그레이드 설치나 클린 설치를 할 수 있다.)

6. 알려진 문제점

카비레이크는 일부 짧은 루프가 예측할 수 없는 시스템 동작을 유발할 수 있는 치명적인 결함을 가지고 있다. 이 문제는 마더보드 제조사가 수정 사항을 포함한 BIOS 업데이트를 출시하면 해결될 수 있다.

7. TDP 분류

열 설계 전력(TDP)은 기본 클럭에서 특정 워크로드를 실행하는 칩에서 발생하는 설계된 최대 열량이다. 단일 마이크로아키텍처에서 전압 및 주파수가 증가함에 따라 발생하는 열은 프로세서의 최대 주파수를 제한할 수도 있다. 그러나 CPU 테스트 및 비닝을 통해 특정 주파수에서 더 낮은 전압/전력을 갖거나 동일한 전력 제한 내에서 더 높은 주파수를 갖는 제품을 얻을 수 있다.

카비레이크 데스크톱 및 모바일 프로세서의 TDP 분류는 다음과 같다.

👆

좌우로 밀어서 보기

구분	TDP
데스크톱 프로세서
고성능(K/X)
중성능
저성능 (T)	35W
모바일 프로세서
고성능 (H)	45W (TDP 다운 구성 가능, 35W)
중성능 (U)	15W...28W (TDP 다운 구성 가능, 7.5W)
저성능 (Y)	5W...7W (TDP 다운 구성 가능, 3.5W)

8. 제품 목록

카비레이크 프로세서는 칩 전체의 TDP에 따라 다음과 같은 접미사가 붙는다.

데스크톱용:

* 하이 퍼포먼스: K: 91W
* 표준: (없음) : 65W
* 저전력: T: 35W

모바일용:

* 하이 퍼포먼스: HQ: 45W, H: 35W
* 표준: U: 15W - 28W
* 저전력: Y: 4.5W

8.1. 데스크톱 프로세서

데스크톱 카비레이크 CPU는 다음과 같은 공통적인 특징을 가진다.

* LGA 1151 소켓을 사용한다.
* DMI 3.0 및 PCIe 3.0 인터페이스를 사용한다.
* 듀얼 채널 메모리를 지원한다. (DDR3L-1600 1.35V (최대 32GB) 또는 DDR4-2400 1.2V (최대 64GB))
* 총 16개의 PCIe 레인을 가진다.
* 코어 브랜드 프로세서는 AVX2 명령어 집합을 지원한다. 셀러론 및 펜티엄 브랜드는 SSE4.1/4.2만 지원한다.
* 350 MHz 기본 그래픽 클럭 속도를 가진다.
* L4 캐시(eDRAM)는 없다.
* 2017년 1월 3일에 출시되었다.
* 14nm+ 공정 (14nm 대비 약 3.8% 성능 향상)을 사용한다.
* 스카이레이크 코어를 기반으로 한다.
* DDR4-2400 메모리를 지원한다.
* HD Graphics 600 시리즈 (HDR, OpenCL 2.1 지원)를 탑재했다.
* 4K HEVC/VP9(10bit) 하드웨어 인코딩을 지원한다.
* eDP Standard 1.4를 지원한다.
* HDCP 2.2를 지원한다. (2017년 출하분 이후)
* 200 시리즈 칩셋 (Union Point)을 사용한다.
* 인텔 옵테인 기술을 지원한다.

칩 전체의 TDP에 따라 다음과 같이 서픽스가 설정되어 있다.

데스크톱용:

* 하이 퍼포먼스: K: 91W
* 표준: (없음) : 65W
* 저전력: T: 35W

모바일용:

* 하이 퍼포먼스: HQ: 45W, H: 35W
* 표준: U: 15W - 28W
* 저전력: Y: 4.5W

8.1.1. Kaby Lake-X

Kaby Lake-X^영어 프로세서의 공통 특징은 다음과 같다.

* LGA 2066 소켓을 사용한다.
* DDR4-2666 (최대 64GB) 메모리를 지원하며, DDR3L 메모리는 지원하지 않는다.
* 총 16개의 PCIe 레인을 가진다.
* 내장 GPU가 없다.
* 출시일: 2017년 6월

👆

좌우로 밀어서 보기

프로세서 브랜딩	모델	코어 (스레드)	CPU 클럭 속도	터보 클럭 GHz (1코어)	터보 클럭 GHz (2코어)	터보 클럭 GHz (4코어)	L3 캐시	TDP	소켓	가격 (USD)
코어 i7	[https://ark.intel.com/products/121499/ 7740X]	4 (8)	4.3 GHz	4.5	4.5	4.5	8 MB	112W	LGA 2066	350USD
코어 i5	[https://ark.intel.com/products/121500/ 7640X]	4 (4)	4.0 GHz	4.2	4.2	4.0	6 MB	112W	LGA 2066	250USD

8.1.2. Kaby Lake-S

👆

좌우로 밀어서 보기

Kaby Lake-S
브랜드	모델	CPU					GPU				TDP (W)	가격 (USD)	지원 메모리
		코어 수 (스레드 수)	클럭 (GHz)		캐시 (MB)		모델	EU 수	클럭 (MHz)
		코어 수 (스레드 수)	기본	터보	L2	L3	모델	EU 수	기본	터보
코어 i7	https://ark.intel.com/products/97129/ 7700K	4 (8)	4.2	4.5	1	8	HD 630	24	350	1150	91	$350	DDR4-2400 DDR3L-1600
	https://ark.intel.com/products/97128 7700		3.6	4.2							65	$312
	https://ark.intel.com/products/97122 7700T		2.9	3.8							35	$312
코어 i5	https://ark.intel.com/products/97144/ 7600K	4 (4)	3.8	4.2		6					91	$250
	https://ark.intel.com/products/97150 7600		3.5	4.1							65	$224
	https://ark.intel.com/products/97183 7600T		2.8	3.7						1100	35
	https://ark.intel.com/products/97123 7500		3.4	3.8							65	$202
	https://ark.intel.com/products/97121 7500T		2.7	3.3							35
	https://ark.intel.com/products/97147 7400		3.0	3.5						1000	65	$182
	https://ark.intel.com/products/97184 7400T		2.4	3.0						1000	35	$187
코어 i3	https://ark.intel.com/products/97527 7350K	2 (4)	4.2	0.5	4	1150				60	$179
	https://ark.intel.com/products/97484 7320		4.1							51	$157
	https://ark.intel.com/products/97458 7300		4.0							51	$147
	https://ark.intel.com/products/97457/Intel-Core-i3-7300T-Processor-4M-Cache-3_50-GHz 7300T		3.5			1100				35	$147
	https://ark.intel.com/products/97455 7100		3.9		3					51	$117
	https://ark.intel.com/products/97485/Intel-Core-i3-7100T-Processor-3M-Cache-3_40-GHz 7100T		3.4							35	$117
펜티엄	https://ark.intel.com/products/97460/Intel-Pentium-Processor-G4620-3M-Cache-3_70-GHz G4620		3.7							51	$93
	https://ark.intel.com/products/97453/Intel-Pentium-Processor-G4600-3M-Cache-3_60-GHz G4600		3.6							51	$82
	https://ark.intel.com/products/97486/Intel-Pentium-Processor-G4600T-3M-Cache-3_00-GHz G4600T		3.0			1050				35	$75
	https://ark.intel.com/products/97143/Intel-Pentium-Processor-G4560-3M-Cache-3_50-GHz G4560		3.5				HD 610	12		54	$64
	https://ark.intel.com/products/97465/Intel-Pentium-Processor-G4560T-3M-Cache-2_90-GHz G4560T		2.9							35	$64
셀러론	https://ark.intel.com/products/97451/Intel-Celeron-Processor-G3950-2M-Cache-3_00-GHz G3950	2 (2)	3.0		2					51	$52	DDR4-2133 DDR3L-1600
	https://ark.intel.com/products/97452/Intel-Celeron-Processor-G3930-2M-Cache-2_90-GHz G3930		2.9							51	$42
	https://ark.intel.com/products/97467/Intel-Celeron-Processor-G3930T-2M-Cache-2_70-GHz G3930T		2.7			1000				35	$42

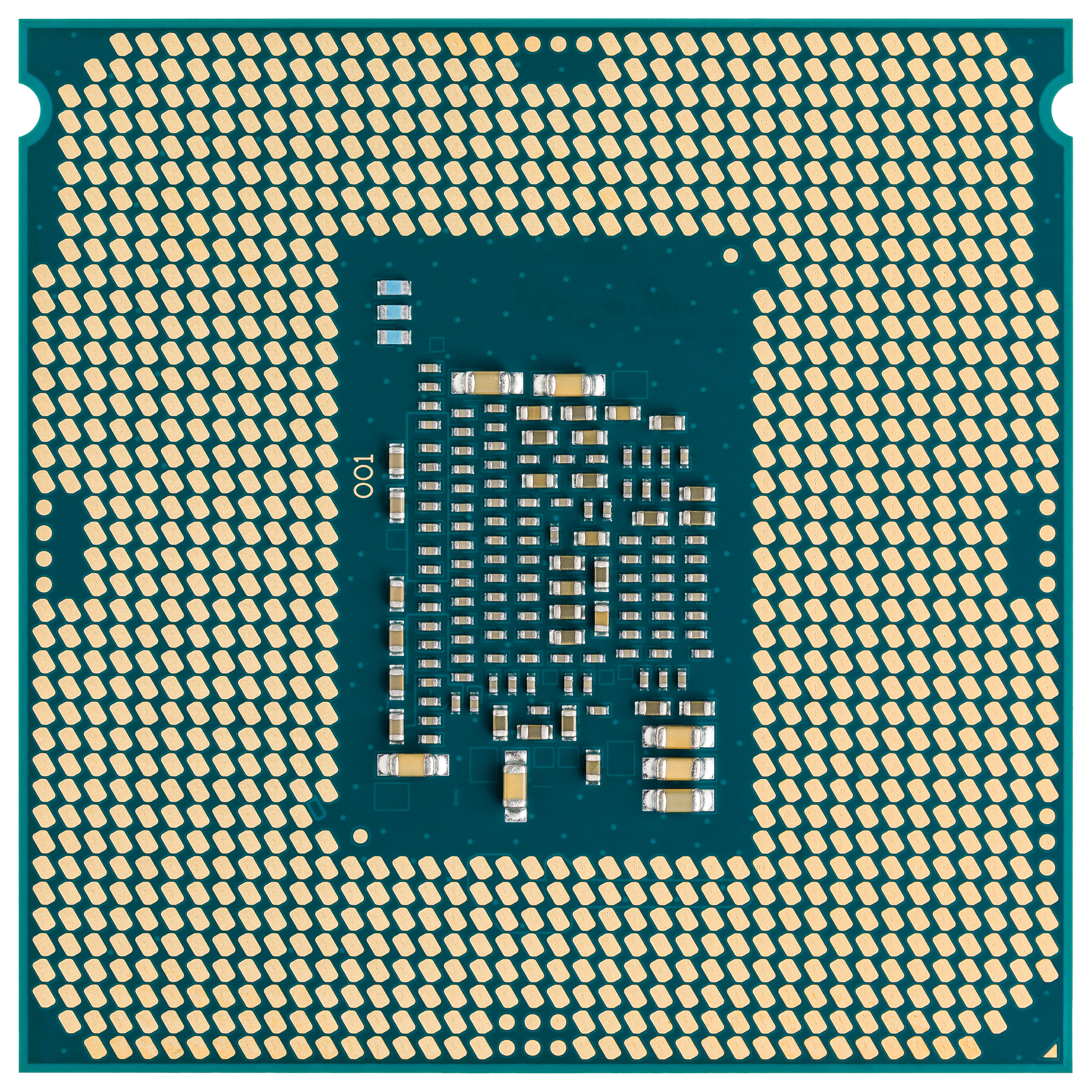

* LGA 1151 소켓을 지원한다.
* DMI 3.0 및 PCIe 3.0 인터페이스를 사용한다.
* 듀얼 채널 메모리를 지원한다. (DDR3L-1600 1.35V (최대 32GB) 또는 DDR4-2400 1.2V (최대 64GB))
* 총 16개의 PCIe 레인을 갖는다.
* 코어 브랜드 프로세서는 AVX2 명령어 집합을 지원한다. 셀러론 및 펜티엄 브랜드는 SSE4.1/4.2만 지원한다.
* 350 MHz 기본 그래픽 클럭 속도를 갖는다.
* L4 캐시(eDRAM)는 없다.
* 출시일: 2017년 1월 3일

8.2. 하이엔드 데스크톱 프로세서 (Kaby Lake-X)

(카비레이크-X 관련 내용 없음)

8.3. 모바일 프로세서

카비레이크 모바일 프로세서는 칩 전체의 열 설계 전력(TDP)에 따라 다음과 같은 접미사가 붙는다.

* 하이 퍼포먼스: HQ: 45W, H: 35W
* 표준: U: 15W - 28W
* 저전력: Y: 4.5W

; Kaby Lake-G

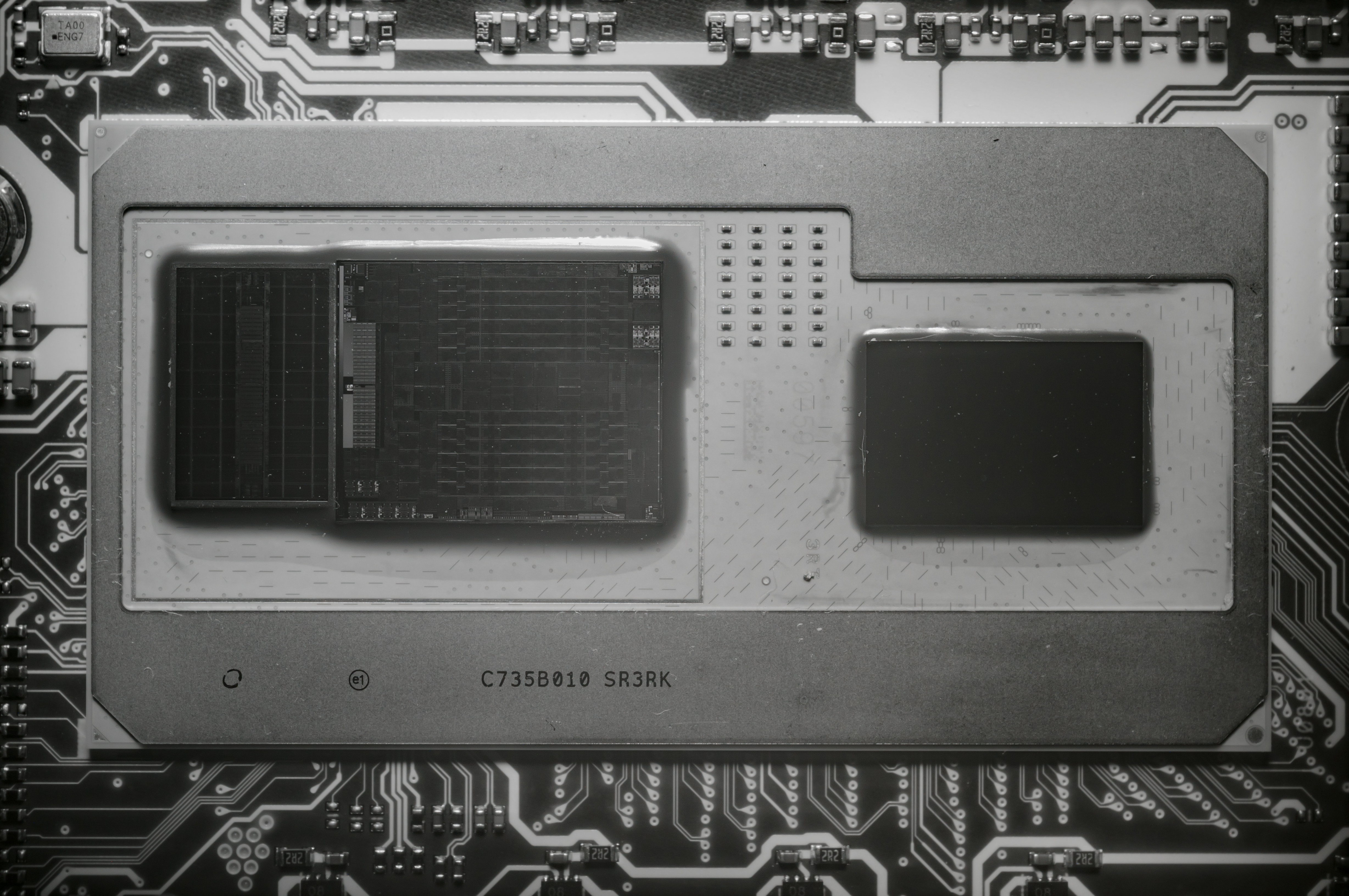

Kaby Lake-G는 2018년 1월 7일에 출시된 제8세대 인텔 코어 프로세서 중 하나이다. 라데온 RX 베가 M GPU가 통합된 것이 특징이다(CPU 내장 GPU도 유효하며, 둘 다 병용되고 있다).

👆

좌우로 밀어서 보기

Kaby Lake-G
브랜드	모델명	CPU					GPU				TDP (W)	지원 메모리
		코어 수 (스레드 수)	클럭 (GHz)		캐시 (MB)		모델명	SP 수	클럭 (MHz)
		코어 수 (스레드 수)	기본	터보	L2	L3	모델명	SP 수	기본	터보
Core i7	[https://www.intel.co.jp/content/www/jp/ja/products/sku/130409.html 8809G]	4 (8)	3.1	4.2	1	8	RX Vega M GH	1536	1063	1190	100	DDR4-2400
	[https://www.intel.co.jp/content/www/jp/ja/products/sku/130407.html 8709G]			4.1			RX Vega M GH	1536	1063	1190	100
	[https://www.intel.co.jp/content/www/jp/ja/products/sku/130406.html 8706G]						RX Vega M GL	1280	931	1011	65
	[https://www.intel.co.jp/content/www/jp/ja/products/sku/130411.html 8705G]
Core i5	[https://www.intel.co.jp/content/www/jp/ja/products/sku/130408.html 8305G]		2.8	3.8		6

; Kaby Lake-H

Core i7, Core i5, Core i3, 제온 브랜드로 출시되었다.

👆

좌우로 밀어서 보기

Kaby Lake-H
브랜드	모델명	CPU					GPU				TDP (W)	지원 메모리
		코어 수 (스레드 수)	클럭 (GHz)		캐시 (MB)		모델명	EU 수	클럭 (MHz)
		코어 수 (스레드 수)	기본	터보	L2	L3	모델명	EU 수	기본	터보
제온	[https://www.intel.co.jp/content/www/jp/ja/products/sku/97468.html E3-1535M v6]	4 (8)	3.1	4.2	1	8	HD P630	24	350	1100	45	DDR4-2400 DDR3-1600 LPDDR3-2133
	[https://www.intel.co.jp/content/www/jp/ja/products/sku/97463.html E3-1505M v6]	4 (8)	3.0	4.0		8				1100		DDR4-2400 DDR3-1600 LPDDR3-2133
	[https://www.intel.co.jp/content/www/jp/ja/products/sku/122822.html E3-1501M v6]	4 (4)	2.9	3.6		6				1000		DDR4-2400
Core i7	[https://www.intel.co.jp/content/www/jp/ja/products/sku/97462.html 7920HQ]	4 (8)	3.1	4.1		8	HD 630			1100		DDR4-2400 DDR3-1600 LPDDR3-2133
	[https://www.intel.co.jp/content/www/jp/ja/products/sku/97464.html 7820HK]		2.9	3.9
	[https://www.intel.co.jp/content/www/jp/ja/products/sku/97496.html 7820HQ]		2.9	3.9
	[https://www.intel.co.jp/content/www/jp/ja/products/sku/97185.html 7700HQ]		2.8	3.8		6
Core i5	[https://www.intel.co.jp/content/www/jp/ja/products/sku/97459.html 7440HQ]	4 (4)	2.8	3.8						1000
Core i5	[https://www.intel.co.jp/content/www/jp/ja/products/sku/97456.html 7300HQ]	4 (4)	2.5	3.5						1000
Core i3	[https://www.intel.co.jp/content/www/jp/ja/products/sku/97126.html 7100H]	2 (4)	2.9		0.5	3				950	35

; Kaby Lake-U

Core i7, Core i5, Core i3, 펜티엄 골드, 셀러론 브랜드로 출시되었다.

👆

좌우로 밀어서 보기

Kaby Lake-U
브랜드	모델명	CPU						GPU				TDP (W)	지원 메모리
		코어 수 (스레드 수)	클럭 (GHz)		캐시 (MB)			모델명	EU 수	클럭 (MHz)
		코어 수 (스레드 수)	기본	터보	L2	L3	L4	모델명	EU 수	기본	터보
Core i7	[https://www.intel.co.jp/content/www/jp/ja/products/sku/97541.html 7567U]	2 (4)	3.5	4.0	0.5	4	64	Iris Plus 650	48	300	1150	28	DDR4-2133 DDR3-1600 LPDDR3-1866
	[https://www.intel.co.jp/content/www/jp/ja/products/sku/97537.html 7660U]		2.5	4.0				Iris Plus 640			1100	15
	[https://www.intel.co.jp/content/www/jp/ja/products/sku/97540.html 7560U]		2.4	3.8				Iris Plus 640			1050
	[https://www.intel.co.jp/content/www/jp/ja/products/sku/97466.html 7600U]		2.8	3.9				HD 620	24		1150
	[https://www.intel.co.jp/content/www/jp/ja/products/sku/95451.html 7500U]		2.7	3.5				HD 620	24		1050
Core i5	[https://www.intel.co.jp/content/www/jp/ja/products/sku/97531.html 7287U]		3.3	3.7			64	Iris Plus 650	48		1100	28
	[https://www.intel.co.jp/content/www/jp/ja/products/sku/97528.html 7267U]		3.1	3.5				Iris Plus 650			1050	28
	[https://www.intel.co.jp/content/www/jp/ja/products/sku/97535.html 7360U]		2.3	3.6				Iris Plus 640			1000	15
	[https://www.intel.co.jp/content/www/jp/ja/products/sku/97539.html 7260U]		2.2	3.4				Iris Plus 640			950
	[https://www.intel.co.jp/content/www/jp/ja/products/sku/97472.html 7300U]		2.6	3.5		3		HD 620	24		1100
	[https://www.intel.co.jp/content/www/jp/ja/products/sku/95443.html 7200U]		2.5	3.1				HD 620	24		1000
Core i3	[https://www.intel.co.jp/content/www/jp/ja/products/sku/97666.html 7167U]		2.8	rowspan="7"			64	Iris Plus 650	48			28
	[https://www.intel.co.jp/content/www/jp/ja/products/sku/124977.html 7130U]		2.7	rowspan="6"			HD 620	24	15
	[https://www.intel.co.jp/content/www/jp/ja/products/sku/95442.html 7100U]		2.4
	[https://www.intel.co.jp/content/www/jp/ja/products/sku/122590.html 7020U]		2.3
펜티엄 골드	[https://www.intel.co.jp/content/www/jp/ja/products/sku/96508.html 4415U]		2.3	2		HD 610	12	950
셀러론	[https://www.intel.co.jp/content/www/jp/ja/products/sku/96506.html 3965U]	2 (2)	2.2					900
셀러론	[https://www.intel.co.jp/content/www/jp/ja/products/sku/96507.html 3865U]	2 (2)	1.8					900

; Kaby Lake-R

Kaby Lake Refresh(KBL-R)는 2017년 8월 21일에 출시된 제8세대 인텔 코어 프로세서 중 하나이다. Core i7, Core i5, Core i3, 펜티엄 골드, 셀러론 브랜드로 출시되었다.

👆

좌우로 밀어서 보기

Kaby Lake-U Refresh
브랜드	모델명	CPU					GPU				TDP (W)	지원 메모리
		코어 수 (스레드 수)	클럭 (GHz)		캐시 (MB)		모델명	EU 수	클럭 (MHz)
		코어 수 (스레드 수)	기본	터보	L2	L3	모델명	EU 수	기본	터보
Core i7	[https://www.intel.co.jp/content/www/jp/ja/products/sku/124968.html 8650U]	4 (8)	1.9	4.2	1	8	UHD 620	24	300	1150	15	DDR4-2400 LPDDR3-2133
Core i7	[https://www.intel.co.jp/content/www/jp/ja/products/sku/122589.html 8550U]		1.8	4.0		8				1150
Core i5	[https://www.intel.co.jp/content/www/jp/ja/products/sku/124969.html 8350U]		1.7	3.6		6				1100
Core i5	[https://www.intel.co.jp/content/www/jp/ja/products/sku/124967.html 8250U]		1.6	3.4		6				1100
Core i3	[https://www.intel.co.jp/content/www/jp/ja/products/sku/137977.html 8130U]	2 (4)	2.2	3.4	0.5	4				1000
펜티엄 골드	[https://www.intel.co.jp/content/www/jp/ja/products/sku/189269.html 4417U]	2 (4)	2.3	rowspan="2"		2	HD 610	12		950		DDR4-2133 DDR3-1600 LPDDR3-1866
셀러론	[https://www.intel.co.jp/content/www/jp/ja/products/sku/189270.html 3867U]	2 (2)	1.8	900		2	HD 610	12				DDR4-2133 DDR3-1600 LPDDR3-1866

; Kaby Lake-Y

Core i7, Core i5, Core m3, 펜티엄 골드, 셀러론 브랜드로 출시되었다.

👆

좌우로 밀어서 보기

Kaby Lake-Y
브랜드	모델명	CPU					GPU				TDP (W)	지원 메모리
		코어 수 (스레드 수)	클럭 (GHz)		캐시 (MB)		모델명	EU 수	클럭 (MHz)
		코어 수 (스레드 수)	기본	터보	L2	L3	모델명	EU 수	기본	터보
Core i7	[https://www.intel.co.jp/content/www/jp/ja/products/sku/95441.html 7Y75]	2 (4)	1.3	3.6	0.5	4	HD 615	24	300	1050	4.5	DDR3-1600 LPDDR3-1866
Core i5	[https://www.intel.co.jp/content/www/jp/ja/products/sku/97461.html 7Y57]		1.2	3.3						950
Core i5	[https://www.intel.co.jp/content/www/jp/ja/products/sku/95452.html 7Y54]		1.2	3.2						950
Core m3	[https://www.intel.co.jp/content/www/jp/ja/products/sku/97538.html 7Y32]		1.1	3.0						900
Core m3	[https://www.intel.co.jp/content/www/jp/ja/products/sku/95449.html 7Y30]		1.0	2.6						900
펜티엄 골드	[https://www.intel.co.jp/content/www/jp/ja/products/sku/122697.html 4415Y]		1.6	rowspan="3"		2				850	6
펜티엄 골드	[https://www.intel.co.jp/content/www/jp/ja/products/sku/97140.html 4410Y]		1.5
셀러론	[https://www.intel.co.jp/content/www/jp/ja/products/sku/122698.html 3965Y]	2 (2)	1.5

8.3.1. 고성능

Kaby Lake^영어 고성능 모바일 프로세서는 인텔 코어 i7, i5, i3 브랜드로 출시되었다. 다음은 해당 모델들의 사양을 정리한 표이다.

👆

좌우로 밀어서 보기

프로세서 브랜딩	모델	코어 (스레드)	CPU 클럭 속도	터보 클럭 (GHz)
1코어	2코어	4코어	GPU	최대 GPU 클럭 속도	L3 캐시	TDP	cTDP Down	가격 (USD)
Core i7	https://ark.intel.com/products/97462/ 7920HQ	4 (8)	3.1 GHz	4.1	3.9	3.7	HD 630	1100MHz	8 MB	45 W	35 W	$568
	https://ark.intel.com/products/97496/ 7820HQ		2.9 GHz	3.9	3.7	3.5						$378
	https://ark.intel.com/products/97464/ 7820HK		2.9 GHz	3.9	3.7	3.5
	https://ark.intel.com/products/97185/ 7700HQ		2.8 GHz	3.8	3.6	3.4			6 MB
Core i5	https://ark.intel.com/products/97459/ 7440HQ	4 (4)	2.8 GHz	3.8	3.6	3.4		1000MHz				$250
Core i5	https://ark.intel.com/products/97456/ 7300HQ	4 (4)	2.5 GHz	3.5	3.3	3.1		1000MHz				$250
Core i3	https://ark.intel.com/products/97126/Intel-Core-i3-7100H-Processor-3M-Cache-3_00-GHz 7100H	2 (4)	3.0 GHz	해당 없음				950MHz	3 MB	35 W	해당 없음	$225

8.3.2. 저전력/중간 전력

👆

좌우로 밀어서 보기

프로세서 브랜딩	모델	코어 (스레드)	CPU 클럭 속도	터보 클럭		GPU	최대 GPU 클럭 속도	L3 캐시	L4 캐시	최대 PCIe 레인	TDP	cTDP		출시 날짜	가격 (USD)
프로세서 브랜딩	모델	코어 (스레드)	CPU 클럭 속도	단일 코어	듀얼 코어	GPU	최대 GPU 클럭 속도	L3 캐시	L4 캐시	최대 PCIe 레인	TDP	업	다운	출시 날짜	가격 (USD)

코어 i7	7Y75	2 (4)	1.3 GHz	3.6 GHz	3.4 GHz	HD 615	1050 MHz	4 MB		10	4.5 W	7 W	3.5 W	2016년 3분기	$393
	7500U		2.7 GHz	3.5 GHz	3.5 GHz	HD 620			12	15 W	25 W	7.5 W		2016년 3분기	$393
	7560U		2.4 GHz	3.8 GHz	3.7 GHz	Iris Plus 640					64 MB	9.5 W	2017년 1분기	$415
	7660U		2.5 GHz	4.0 GHz	3.8 GHz	1100 MHz						9.5 W		$415
	7567U		3.5 GHz	4.0 GHz	3.9 GHz	Iris Plus 650	1150 MHz			28 W		23 W		?
	7600U		2.8 GHz	3.9 GHz	3.9 GHz	HD 620	1150 MHz				15 W	25 W		7.5 W	$393
코어 i5	7200U	2 (4)	2.5 GHz	3.1 GHz	3.1 GHz	HD 620	1000 MHz	3 MB		12	15 W	25 W	7.5 W	2016년 3분기	$281
	7Y54		1.2 GHz	3.2 GHz	2.8 GHz	HD 615	950 MHz	4 MB		10	4.5 W	7 W	3.5 W	2016년 3분기
	7Y57		1.2 GHz	3.3 GHz	2.9 GHz	HD 615				10	15 W	7 W	3.5 W	2017년 1분기
	7260U		2.2 GHz	3.4 GHz	3.4 GHz	Iris Plus 640			64MB	12	15 W		9.5 W		$304
	7267U		3.1 GHz	3.5 GHz	3.5 GHz	Iris Plus 650	1050 MHz				28 W		23 W		?
	7287U		3.3 GHz	3.7 GHz	3.7 GHz	Iris Plus 650	1100 MHz				28 W		23 W		?
	7300U		2.6 GHz	3.5 GHz	3.5 GHz	HD 620	1100 MHz	3 MB			15 W	25 W	7.5 W		$281
	7360U		2.3 GHz	3.6 GHz	3.6 GHz	Iris Plus 640	1000 MHz	4 MB	64 MB		15 W		9.5 W		?
코어 i3	7100U	2 (4)	2.4 GHz			HD 620	1000 MHz	3 MB		12	15 W		7.5 W	2016년 3분기	$281
	7167U		2.8 GHz			Iris Plus 650			64 MB		28 W		23 W	2017년 1분기	?
	7130U		2.7 GHz			HD 620					15 W		7.5 W	2017년 2분기	$281
	7020U		2.3 GHz			HD 620					15 W		7.5 W	2018년 2분기	$281
코어 m3	7Y32	2 (4)	1.1 GHz	3.0 GHz	?	HD 615	900 MHz	4 MB		10	4.5 W	7 W	3.75 W	2017년 2분기	$281
코어 m3	7Y30	2 (4)	1.0 GHz	2.6 GHz	?	HD 615	900 MHz	4 MB		10	4.5 W	7 W	3.5 W	2016년 3분기	$281
펜티엄 골드	4410Y	2 (4)	1.5 GHz			HD 615	850 MHz	2 MB		10	6 W		4.5 W	2017년 1분기	$161
	4415Y		1.6 GHz			HD 615	850 MHz				6 W		4.5 W
	4415U		2.3 GHz			HD 610	950 MHz				15 W		10 W
셀러론	3965U	2 (2)	2.2 GHz			HD 610	900 MHz	2 MB		10	15 W		10 W	2017년 1분기	$107
	3865U		1.8 GHz			HD 610	900 MHz				15 W		10 W	2017년 1분기
	3965Y		1.5 GHz			HD 615	850 MHz				6 W		4.5 W	2017년 2분기

8.4. 서버/워크스테이션 Xeon 프로세서

카비레이크 서버/워크스테이션용 제온 프로세서는 주로 전문가용 시장을 겨냥하여 출시되었다. 이 프로세서들은 높은 성능과 안정성을 요구하는 서버 및 워크스테이션 환경에 적합하도록 설계되었다.

👆

좌우로 밀어서 보기

카비레이크-S
브랜드	모델	CPU					GPU				TDP (W)	지원 메모리
		코어 수 (스레드 수)	클럭 (GHz)		캐시 (MB)		모델	EU 수	클럭 (MHz)
		코어 수 (스레드 수)	정격	터보	L2	L3	모델	EU 수	정격	터보
제온	[https://www.intel.co.jp/content/www/jp/ja/products/sku/99978.html E3-1285 v6]	4 (8)	4.1	4.5	1	8	HD P630	24	350	1150	79	DDR4-2400 DDR3-1866
	[https://www.intel.co.jp/content/www/jp/ja/products/sku/97478.html E3-1275 v6]		3.8	4.2							73
	[https://www.intel.co.jp/content/www/jp/ja/products/sku/97473.html E3-1245 v6]		3.7	4.1							73
	[https://www.intel.co.jp/content/www/jp/ja/products/sku/97475.html E3-1280 v6]		3.9	4.2			rowspan="4" \|72
	[https://www.intel.co.jp/content/www/jp/ja/products/sku/97479.html E3-1270 v6]		3.8	4.2
	[https://www.intel.co.jp/content/www/jp/ja/products/sku/97469.html E3-1240 v6]		3.7	4.1
	[https://www.intel.co.jp/content/www/jp/ja/products/sku/97474.html E3-1230 v6]		3.5	3.9
	[https://www.intel.co.jp/content/www/jp/ja/products/sku/97476.html E3-1225 v6]	4 (4)	3.3	3.7			HD P630	24	350	1150	73
	[https://www.intel.co.jp/content/www/jp/ja/products/sku/97470.html E3-1220 v6]		3.0	3.5			72
	[https://www.intel.co.jp/content/www/jp/ja/products/sku/97471.html E3-1205 v6]		3.0				HD P630	24	350	1000	65

👆

좌우로 밀어서 보기

카비레이크-H
브랜드	모델	CPU					GPU				TDP (W)	지원 메모리
		코어 수 (스레드 수)	클럭 (GHz)		캐시 (MB)		모델	EU 수	클럭 (MHz)
		코어 수 (스레드 수)	정격	터보	L2	L3	모델	EU 수	정격	터보
제온	[https://www.intel.co.jp/content/www/jp/ja/products/sku/98858.html E3-1505L v6]	4 (8)	2.2	3.0	1	8	HD P630	24	350	1000	25	DDR4-2400
제온	[https://www.intel.co.jp/content/www/jp/ja/products/sku/122823.html E3-1501L v6]	4 (4)	2.1	2.9	1	6	HD P630	24	350	1000	25	DDR4-2400

8.4.1. 서버

👆

좌우로 밀어서 보기

모델	코어 (스레드)	CPU 클럭 속도	터보 클럭 GHz	GPU	최대 GPU 클럭 속도	L3 캐시	TDP	출시 날짜	가격 (USD)
1	2	4
[https://ark.intel.com/products/99978 E3-1285 v6]	4 (8)	4.1GHz	4.5GHz	HD P630	1150MHz	8MB	79W	2017년 3분기	450USD
[https://ark.intel.com/products/97475/Intel-Xeon-Processor-E3-1280-v6-8M-Cache-3_90-GHz E3-1280 v6]		3.9GHz	4.2GHz	colspan="2" #redirect	72W		2017년 1분기	383USD
[https://ark.intel.com/products/97478/Intel-Xeon-Processor-E3-1275-v6-8M-Cache-3_80-GHz E3-1275 v6]		3.8GHz		HD P630	1150MHz			73W	339USD
[https://ark.intel.com/products/97479/Intel-Xeon-Processor-E3-1270-v6-8M-Cache-3_80-GHz E3-1270 v6]		3.8GHz		colspan="2" #redirect	72W			328USD
[https://ark.intel.com/products/97473/Intel-Xeon-Processor-E3-1245-v6-8M-Cache-3_70-GHz E3-1245 v6]		3.7GHz	4.1GHz	HD P630	1150MHz			73W	284USD
[https://ark.intel.com/products/97469/Intel-Xeon-Processor-E3-1240-v6-8M-Cache-3_70-GHz E3-1240 v6]		3.7GHz	4.1GHz	rowspan="2" colspan="2" #redirect	72W			272USD
[https://ark.intel.com/products/97474/Intel-Xeon-Processor-E3-1230-v6-8M-Cache-3_50-GHz E3-1230 v6]		3.5GHz	3.9GHz	250USD	72W
4 (4)	[https://ark.intel.com/products/97476/Intel-Xeon-Processor-E3-1225-v6-8M-Cache-3_30-GHz E3-1225 v6]	3.3GHz	3.7GHz	HD P630	1150MHz			73W	213USD
4 (4)	[https://ark.intel.com/products/97470/Intel-Xeon-Processor-E3-1220-v6-8M-Cache-3_00-GHz E3-1220 v6]	3	3.5GHz	colspan="2" #redirect	72W			193USD

8.4.2. 모바일

👆

좌우로 밀어서 보기

모델	CPU 클럭 속도	터보 클럭 속도 (GHz)	GPU	최대 GPU 클럭 속도	TDP	출시 날짜	가격 (USD)
https://ark.intel.com/products/97468/Intel-Xeon-Processor-E3-1535M-v6-8M-Cache-3_10-GHz E3-1535M v6	3.1 GHz	4.2	HD P630	1100MHz	45W	2017년 1분기	623USD
https://ark.intel.com/products/97463/Intel-Xeon-Processor-E3-1505M-v6-8M-Cache-3_00-GHz E3-1505M v6	3.0 GHz	4.0	HD P630	1100MHz	45W	2017년 1분기	434USD

8.4.3. 임베디드

👆

좌우로 밀어서 보기

대상 세그먼트	코어 (스레드)	모델	CPU 클럭 속도	터보 클럭 GHz		GPU	최대 GPU 클럭 속도	L3 캐시	TDP	출시 날짜	가격 (USD)
임베디드	4 (8)	https://ark.intel.com/products/98858/Intel-Xeon-Processor-E3-1505L-v6-8M-Cache-2_20-GHz E3-1505L v6	2.2 GHz	3.0 GHz		HD P630	1000MHz	8 MB	25 W	2017년 1분기	433USD

8.5. 모바일 프로세서 (Kaby Lake Refresh)

2016년 말, 인텔은 "Kaby Lake R"("R"은 "Refresh"를 의미)이라는 코드명의 프로세서 제품군을 개발해 왔다고 보도되었다. 2017년 8월 21일, 8세대 모바일 CPU가 발표되었으며, 처음 출시된 제품은 15W TDP를 가진 4개의 "Kaby Lake R" 프로세서였다.

인텔은 8세대가 Kaby Lake R, 커피레이크, 캐논레이크를 포함한 여러 마이크로아키텍처를 기반으로 할 것이라고 밝혔다.

👆

좌우로 밀어서 보기

카비레이크 리프레시 (Kaby Lake Refresh) 모바일 프로세서
프로세서 브랜드	모델	코어 (스레드)	CPU 클럭 속도	터보 클럭 (GHz)	GPU	최대 GPU 클럭 속도	L3 캐시	TDP	cTDP Up	cTDP Down	출시 날짜	가격 (USD)
Core i7	https://ark.intel.com/products/124968/Intel-Core-i7-8650U-Processor-8M-Cache-up-to-4_20-GHz 8650U	4 (8)	1.9 GHz	3.9~4.2	UHD 620	1150 MHz	8 MB	15 W	25 W	10 W	2017년 3분기	409USD
Core i7	https://ark.intel.com/products/122589/Intel-Core-i7-8550U-Processor-8M-Cache-up-to-4_00-GHz 8550U		1.8 GHz	3.7~4.0		1150 MHz	8 MB					409USD
Core i5	https://ark.intel.com/products/124969/Intel-Core-i5-8350U-Processor-6M-Cache-up-to-3_60-GHz 8350U		1.7 GHz	3.6		1100 MHz	6 MB					297USD
Core i5	https://ark.intel.com/products/124967/Intel-Core-i5-8250U-Processor-6M-Cache-up-to-3_40-GHz 8250U		1.6 GHz	3.4		1100 MHz	6 MB					297USD
Core i3	https://ark.intel.com/products/137977/Intel-Core-i3-8130U-Processor-4M-Cache-up-to-3_40-GHz 8130U	2 (4)	2.2 GHz	3.4		1000 MHz	4 MB	15 W		10 W	2018년 1분기	281USD
Pentium Gold	https://ark.intel.com/products/189269/ 4417U	2 (4)	2.3 GHz		HD 610	950 MHz	2 MB	15 W	12.5 W	2019년 1분기	161USD

8.5.1. 저전력

2016년 말, 인텔이 "Kaby Lake R"("R"은 "Refresh"를 의미)이라는 코드명의 프로세서 제품군을 개발해 왔다는 보도가 나왔다. 2017년 8월 21일, 8세대 모바일 CPU가 발표되었다. 처음 출시된 제품은 15W TDP를 가진 4개의 "Kaby Lake R" 프로세서였다. 이러한 마케팅은 새로운 세대가 새로운 마이크로아키텍처와 일치했던 이전 세대 Core 제품군과는 다르다. 인텔은 8세대가 Kaby Lake R, Coffee Lake, Cannon Lake를 포함한 여러 마이크로아키텍처를 기반으로 할 것이라고 밝혔다.

👆

좌우로 밀어서 보기

프로세서 브랜드	모델	코어 (스레드)	CPU 클럭 속도	터보 클럭 GHz			GPU	최대 GPU 클럭 속도	L3 캐시	TDP	cTDP		출시 날짜	가격 (USD)
프로세서 브랜드	모델	코어 (스레드)	CPU 클럭 속도	1코어	2코어	4코어	GPU	최대 GPU 클럭 속도	L3 캐시	TDP	Up	Down	출시 날짜	가격 (USD)
Core i7	https://ark.intel.com/products/124968/Intel-Core-i7-8650U-Processor-8M-Cache-up-to-4_20-GHz 8650U	4 (8)	1.9 GHz	4.2	4.2	3.9	UHD 620	1150 MHz	8 MB	15 W	25 W	10 W	2017년 3분기	409USD
Core i7	https://ark.intel.com/products/122589/Intel-Core-i7-8550U-Processor-8M-Cache-up-to-4_00-GHz 8550U		1.8 GHz	4.0	4.0	3.7		1150 MHz	8 MB					409USD
Core i5	https://ark.intel.com/products/124969/Intel-Core-i5-8350U-Processor-6M-Cache-up-to-3_60-GHz 8350U		1.7 GHz	3.6	3.6	3.6		1100 MHz	6 MB					297USD
Core i5	https://ark.intel.com/products/124967/Intel-Core-i5-8250U-Processor-6M-Cache-up-to-3_40-GHz 8250U		1.6 GHz	3.4	3.4	3.4		1100 MHz	6 MB					297USD
Core i3	https://ark.intel.com/products/137977/Intel-Core-i3-8130U-Processor-4M-Cache-up-to-3_40-GHz 8130U	2 (4)	2.2 GHz	3.4	3.4			1000 MHz	4 MB	15 W		10 W	2018년 1분기	281USD
Pentium Gold	https://ark.intel.com/products/189269/ 4417U	2 (4)	2.3 GHz				HD 610	950 MHz	2 MB	15 W	12.5 W	2019년 1분기	161USD

8.6. 모바일 프로세서 (Kaby Lake-G)

카비레이크-G(Kaby Lake-G)는 2018년 1월 7일에 출시된 제8세대 인텔 코어 프로세서 중 하나이다. AMD의 GPU인 라데온 RX 베가 M이 통합된 것이 특징이며, CPU 내장 GPU도 유효하여 둘 다 병용된다.

👆

좌우로 밀어서 보기

Kaby Lake-G
브랜드	모델명	CPU					GPU				TDP (W)	지원 메모리
		코어 수 (스레드 수)	클럭 (GHz)		캐시 (MB)		모델명	SP 수	클럭 (MHz)
		코어 수 (스레드 수)	기본	터보	L2	L3	모델명	SP 수	기본	터보
Core i7	[https://www.intel.co.jp/content/www/jp/ja/products/sku/130409.html 8809G]	4 (8)	3.1	4.2	1	8	RX Vega M GH	1536	1063	1190	100	DDR4-2400
	[https://www.intel.co.jp/content/www/jp/ja/products/sku/130407.html 8709G]			4.1			RX Vega M GH	1536	1063	1190	100
	[https://www.intel.co.jp/content/www/jp/ja/products/sku/130406.html 8706G]						RX Vega M GL	1280	931	1011	65
	[https://www.intel.co.jp/content/www/jp/ja/products/sku/130411.html 8705G]
Core i5	[https://www.intel.co.jp/content/www/jp/ja/products/sku/130408.html 8305G]		2.8	3.8		6

8.6.1. 고성능

최대 PCIe 레인 수는 8개이다. AMD 라데온 외장 그래픽 칩이 탑재된 원 패키지 프로세서로, 온 패키지 PCI 익스프레스 링크를 사용하여 메인 CPU 코어에 연결된다. 라데온 GPU는 임베디드 멀티 다이 상호 연결 브리지(EMIB)를 통해 온 패키지 HBM 메모리에 연결된다. 2018년 1분기에 출시되었다.

👆

좌우로 밀어서 보기

프로세서 브랜드	모델	코어 (스레드)	CPU 클럭 속도	터보 클럭 (GHz)			GPU	최대 GPU 클럭 속도	외장 GPU	L3 캐시	TDP	가격 (USD)
프로세서 브랜드	모델	코어 (스레드)	CPU 클럭 속도	1	2	4	GPU	최대 GPU 클럭 속도	외장 GPU	L3 캐시	TDP	가격 (USD)
코어 i7	https://ark.intel.com/products/130409/Intel-Core-i7-8809G-Processor-with-Radeon-RX-Vega-M-GH-graphics-8M-Cache-up-to-4_20-GHz 8809G	4 (8)	3.1 GHz	4.2	rowspan="5" colspan="2"	HD 630	1100 MHz	라데온 RX 베가 M GH	8 MB	100 W
	https://ark.intel.com/products/130407/Intel-Core-i7-8709G-Processor-with-Radeon-RX-Vega-M-GH-graphics-8M-Cache-up-to-4_10-GHz 8709G			4.1				라데온 RX 베가 M GH		100 W
	https://ark.intel.com/products/130406/Intel-Core-i7-8706G-Processor-with-Radeon-RX-Vega-M-GL-graphics-8M-Cache-up-to-4_10-GHz 8706G				라데온 RX 베가 M GL			65 W
	https://ark.intel.com/products/130411/Intel-Core-i7-8705G-Processor-with-Radeon-RX-Vega-M-GL-graphics-8M-Cache-up-to-4_10-GHz 8705G
코어 i5	https://ark.intel.com/products/130408/Intel-Core-i5-8305G-Processor-with-Radeon-RX-Vega-M-GL-graphics-6M-Cache-up-to-3_80-GHz 8305G		2.8 GHz	3.8					6 MB

8.7. 모바일 프로세서 (Amber Lake Y)

2018년 8월 28일에 발표된 7W 이하의 저전력용 제8세대 인텔 코어 프로세서이다. 동시에 발표된 같은 제8세대 위스키 레이크와는 달리 14nm++ 공정이 아닌, 카비레이크와 동일한 14nm+ 공정으로 제조되었다.

하위 섹션에 저전력 프로세서 모델에 대한 표가 있다.

8.7.1. 저전력

👆

좌우로 밀어서 보기

프로세서	모델	코어	CPU 클럭 속도		GPU	최대 GPU	L3	TDP	cTDP		출시일	가격
프로세서	모델	코어	기본	최대 터보	GPU	최대 GPU	L3	TDP	상향	하향	출시일	가격
코어 i7	https://ark.intel.com/products/185281/Intel-Core-i7-8500Y-Processor-4M-Cache-up-to-4_20-GHz 8500Y	2 (4)	1.5 GHz	4.2 GHz	UHD 615	1050 MHz	4 MB	5 W	7 W	3.5 W	2019년 1분기	393USD
코어 i5	https://ark.intel.com/content/www/us/en/ark/products/194697/intel-core-i5-8310y-processor-4m-cache-up-to-3-90-ghz.html 8310Y		1.6 GHz	3.9 GHz	UHD 617			7 W				281USD
	https://ark.intel.com/products/189912/Intel-Core-i5-8210Y-Processor-4M-Cache-up-to-3_60-GHz 8210Y		1.6 GHz	3.6 GHz	UHD 617			7 W				281USD
	https://ark.intel.com/products/185280/Intel-Core-i5-8200Y-Processor-4M-Cache-up-to-3_90-GHz 8200Y		1.3 GHz	3.9 GHz	UHD 615	950 MHz		5 W	7 W	3.5 W	2018년 3분기	291USD
코어 m3	https://ark.intel.com/content/www/us/en/ark/products/185282/intel-core-m3-8100y-processor-4m-cache-up-to-3-40-ghz.html 8100Y		1.1 GHz	3.4 GHz		900 MHz		5 W	8 W	4.5 W	2018년 3분기	281USD
펜티엄 골드	https://ark.intel.com/products/192786/ 4425Y		1.7 GHz			850 MHz	2 MB	6 W		4.5 W	2019년 1분기	161USD

👆

좌우로 밀어서 보기

프로세서	모델	코어	CPU 클럭 속도		GPU	최대 GPU	L3	TDP	cTDP		가격
프로세서	모델	코어	기본	최대 터보	GPU	최대 GPU	L3	TDP	상향	하향	가격
Core i7	https://ark.intel.com/content/www/us/en/ark/products/196452/intel-core-i7-10510y-processor-8m-cache-up-to-4-50-ghz.html 10510Y	4 (8)	1.2 GHz	4.5 GHz	UHD	1150 MHz	8 MB	7 W	9 W	4.5 W	403USD
Core i5	https://ark.intel.com/content/www/us/en/ark/products/196453/intel-core-i5-10310y-processor-6m-cache-up-to-4-10-ghz.html 10310Y		1.1 GHz	4.1 GHz		1050 MHz	6 MB			5.5 W	292USD
Core i5	https://ark.intel.com/content/www/us/en/ark/products/196454/intel-core-i5-10210y-processor-6m-cache-up-to-4-00-ghz.html 10210Y		1.0 GHz	4.0 GHz		1050 MHz	6 MB				292USD
Core i3	https://ark.intel.com/content/www/us/en/ark/products/196455/intel-core-i3-10110y-processor-4m-cache-up-to-4-00ghz.html 10110Y	2 (4)	1.0 GHz	4.0 GHz		1000 MHz	4 MB				287USD
Pentium Gold	https://ark.intel.com/content/www/us/en/ark/products/213357/intel-pentium-gold-6500y-processor-4m-cache-up-to-3-40-ghz.html 6500Y	2 (4)	1.1 GHz	3.4 GHz		900 MHz	4 MB	5 W	7 W	3.5 W

8.7.2. Amber Lake Y Refresh

👆

좌우로 밀어서 보기

프로세서	모델	코어	CPU 클럭 속도		GPU	최대 GPU	L3	TDP	cTDP		출시일	가격
프로세서	모델	코어	기본	최대 터보	GPU	최대 GPU	L3	TDP	상향	하향	출시일	가격
코어 i7	https://ark.intel.com/products/185281/Intel-Core-i7-8500Y-Processor-4M-Cache-up-to-4_20-GHz 8500Y	2 (4)	1.5GHz	4.2GHz	UHD 615	1050MHz	4MB	5W	7W	3.5W	2019년 1분기	393USD
코어 i5	https://ark.intel.com/content/www/us/en/ark/products/194697/intel-core-i5-8310y-processor-4m-cache-up-to-3-90-ghz.html 8310Y		1.6GHz	3.9GHz	UHD 617			7W				281USD
	https://ark.intel.com/products/189912/Intel-Core-i5-8210Y-Processor-4M-Cache-up-to-3_60-GHz 8210Y		1.6GHz	3.6GHz	UHD 617			7W				281USD
	https://ark.intel.com/products/185280/Intel-Core-i5-8200Y-Processor-4M-Cache-up-to-3_90-GHz 8200Y		1.3GHz	3.9GHz	UHD 615	950MHz		5W	7W	3.5W	2018년 3분기	291USD
코어 m3	https://ark.intel.com/content/www/us/en/ark/products/185282/intel-core-m3-8100y-processor-4m-cache-up-to-3-40-ghz.html 8100Y		1.1GHz	3.4GHz		900MHz		5W	8W	4.5W	2018년 3분기	281USD
펜티엄 골드	https://ark.intel.com/products/192786/ 4425Y		1.7GHz			850MHz	2MB	6W		4.5W	2019년 1분기	161USD

👆

좌우로 밀어서 보기

프로세서	모델	코어	CPU 클럭 속도		GPU	최대 GPU	L3	TDP	cTDP		가격
프로세서	모델	코어	기본	최대 터보	GPU	최대 GPU	L3	TDP	상향	하향	가격
Core i7	https://ark.intel.com/content/www/us/en/ark/products/196452/intel-core-i7-10510y-processor-8m-cache-up-to-4-50-ghz.html 10510Y	4 (8)	1.2GHz	4.5GHz	UHD	1150MHz	8MB	7W	9W	4.5W	403USD
Core i5	https://ark.intel.com/content/www/us/en/ark/products/196453/intel-core-i5-10310y-processor-6m-cache-up-to-4-10-ghz.html 10310Y		1.1GHz	4.1GHz		1050MHz	6MB			5.5W	292USD
Core i5	https://ark.intel.com/content/www/us/en/ark/products/196454/intel-core-i5-10210y-processor-6m-cache-up-to-4-00-ghz.html 10210Y		1	4		1050MHz	6MB				292USD
Core i3	https://ark.intel.com/content/www/us/en/ark/products/196455/intel-core-i3-10110y-processor-4m-cache-up-to-4-00ghz.html 10110Y	2 (4)	1	4		1000MHz	4MB				287USD
Pentium Gold	https://ark.intel.com/content/www/us/en/ark/products/213357/intel-pentium-gold-6500y-processor-4m-cache-up-to-3-40-ghz.html 6500Y	2 (4)	1.1GHz	3.4GHz		900MHz	4MB	5W	7W	3.5W

8.8. 임베디드 프로세서

카비레이크-S는 LGA1151 소켓을 지원한다.

👆

좌우로 밀어서 보기

카비레이크-S
브랜드	모델	코어 수 (스레드 수)	클럭 (GHz)	L2 캐시 (MB)	L3 캐시 (MB)	GPU 모델	EU 수	GPU 클럭 (MHz)	터보 (MHz)	TDP (W)	지원 메모리
코어 i3	7101E	2 (4)	3.9	0.5	3	HD 630	24	350	1100	54	DDR4-2400 DDR3-1600
코어 i3	7101TE	2 (4)	3.4		3	HD 630	24		1100	35	DDR4-2400 DDR3-1600
셀러론	G3930E	2 (2)	2.9		2	HD 610	12		1000	54	DDR4-2133 DDR3-1600
셀러론	G3930TE	2 (2)	2.7		2	HD 610	12		950	35	DDR4-2133 DDR3-1600

👆

좌우로 밀어서 보기

카비레이크-H
브랜드	모델	코어 수 (스레드 수)	클럭 (GHz)	터보 (GHz)	L2 캐시 (MB)	L3 캐시 (MB)	GPU 모델	EU 수	GPU 클럭 (MHz)	터보 (MHz)	TDP (W)	지원 메모리
코어 i7	7820EQ	4 (8)	3.0	3.7	1	8	HD 630	24	350	1000	45	DDR4-2400
코어 i5	7440EQ	4 (4)	2.9	3.6		6					45
코어 i5	7442EQ	4 (4)	2.1	2.9		6					25
코어 i3	7100E	2 (4)	2.9		0.5	3				950	35
코어 i3	7102E	2 (4)	2.1		0.5	3				950	25

9. 논란 및 이슈

제공된 원본 소스에 카비레이크와 관련된 논란 및 이슈에 대한 내용이 없으므로, 해당 섹션은 빈칸으로 남겨두는 것이 적절합니다. 따라서 이전 출력과 동일하게 유지합니다.

10. 한국 시장에서의 영향

제공된 원본 소스에 카비레이크 프로세서가 한국 시장에 미친 영향에 대한 내용이 없으므로, 해당 섹션은 작성할 수 없습니다. 따라서 이전 출력과 동일하게 유지됩니다.
