판치르-S1

1. 개요

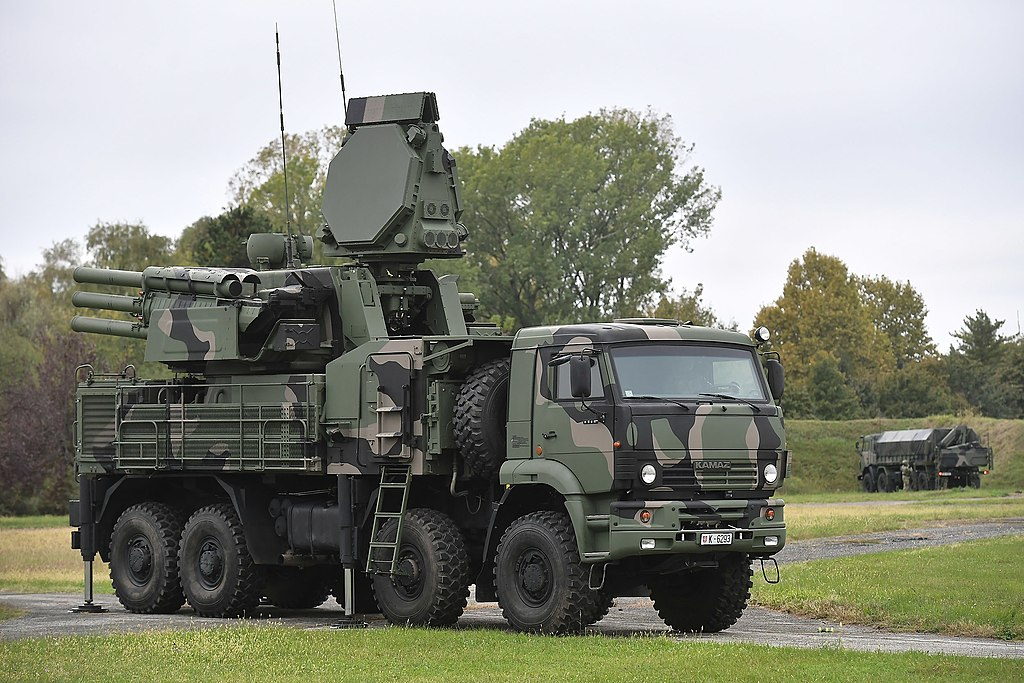

판치르-S1은 러시아에서 개발된 단거리 및 중거리 지상 기반 방공 시스템이다. 1990년대 2K22 퉁구스카를 대체하기 위해 개발이 시작되었으며, 2000년에 아랍에미리트로부터 첫 수주를 받아 2007년에 첫 납품을 실시했다. 판치르-S1은 자동 대공포, 지대공 미사일, 레이더 및 광학 표적 추적 시스템을 결합하여 운용되며, 바퀴형, 무한궤도형, 고정형으로 사용 가능하다. 러시아군과 여러 국가에서 운용 중이며, 시리아 내전, 리비아 내전, 2022년 러시아-우크라이나 전쟁 등 실전에서도 사용되었다.

2. 역사

판치르-S1의 개발은 1990년 2K22 퉁구스카를 대체할 차세대 단거리 방공 시스템으로 시작되었다. 1994년에 시제품이 제작되었고, 1995년 MAKS-1995에 처음 공개되었다. 초기에는 자금난으로 개발에 어려움을 겪었으나, KBP가 자체 자금을 투입하여 개발을 지속했다. 포탑과 레이더 시스템 모두 재설계되었고, 기존의 퉁구스카 장비는 모두 제거되었다.

2006년 6월 아스트라한 지역 카푸스틴 야르 사격장에서 실사격 시험이 실시되었다. 2007년 5월, 카푸스틴 야르에서 전형적인 방공 임무를 시뮬레이션하기 위해 준비되지 않은 발사 위치까지 250km를 강제 이동하는 최종 시험을 거쳤다.

이 시스템은 사거리가 증가하고 더 많은 공중 목표와 지상 목표를 추적할 수 있는 두 개의 새로운 레이더를 갖추고 있다. 또한 통합 IFF 시스템을 갖추고 있다. 조종석 내부에는 여러 개의 CRT 디스플레이를 대체하여 두 개의 LCD 다기능 디스플레이가 설치되었다. 새로운 중앙 컴퓨터 시스템은 반응 시간을 크게 단축시켰다. 필요한 경우 한 명의 요원으로 시스템을 운용할 수 있다. 새로운 기술의 사용으로 무기 시스템의 전체 부피는 3분의 1로, 무게는 절반으로 줄었다. 이 시스템은 향상된 미사일(57E6형에서 57E6-E형으로, 아마도 호환 가능)과 기관포(2A72형에서 2A38M형으로)를 갖추고 있다.

판치르-S1 대공 미사일-기관포 시스템은 2012년 11월 러시아 지상군에 배치되었다. 현대화된 판치르-S2는 2015년에 실전 배치되었다.

2019년에는 개량형인 판치르-SM과 그 수출형인 판치르-S1M이 발표되었다. 이것은 시리아에서의 경험을 바탕으로 개량된 것으로, 레이더와 대공 미사일이 업그레이드되어 교전 거리가 늘어났다.

3. 설계

판치르-S1은 단거리 및 중거리 지상 기반 방공 시스템으로, 바퀴형, 무한궤도형, 고정형으로 운용 가능하다. 2~3명의 운용 인원이 필요하며, 자동 대공포와 지대공 미사일, 레이더 또는 광학 표적 추적 및 무선 지령 유도 방식을 사용한다. 2K22 퉁구스카와 유사하게 기관포와 단거리 지대공 미사일을 결합한 무장 체계를 갖추고 있다.

판치르-S1은 민간 및 군사 목표물을 보호하고, 기계화 부대의 방공 자산이나 S-300, S-400과 같은 상위 방공 시스템을 보조한다. 대탄약 임무와 수면 위 표적 타격 능력을 갖추고 있으며, 완전 자동 또는 완전 수동 모드로 운용 가능하다. 이동 중에도 미사일과 포탄 발사가 가능하며, 미사일 명중 확률은 0.7 이상, 반응 시간은 4~6초이다. 미사일 발사 간격은 1~1.5초로 동급 시스템 중 세계 최고 수준이다. S-400과 판치르는 2계층 방어 시스템으로 통합될 수 있다.

디스커버리 채널의 프로그램에 따르면, 판치르-S1은 고정익기, 회전익기뿐만 아니라, 정밀 유도 폭탄, 순항 미사일, 탄도 미사일 요격도 가능하며, 소형 드론 격추 실험에도 성공했다.

비호복합과 비교하면, 판치르-S1은 사이드와인더 미사일 12발, 비호복합은 신궁 미사일 4발을 장착한 것에 비유할 수 있을 정도로 미사일 성능에서 큰 차이를 보인다.

3.1. 레이더

판치르-S1의 사격 통제 시스템은 표적 획득 레이더와 이중 파장 추적 레이더(수출형은 1RS2-1E)를 포함하며, UHF 및 EHF 주파수 대역에서 작동한다. 탐지 거리는 32km~36km이며, 2m²의 RCS를 가진 표적에 대한 추적 거리는 24km~28km이다. 45km까지도 안정적으로 더 먼 거리를 달성할 수 있다. 이 레이더는 비행 중인 표적과 지대공 미사일 모두를 추적하며, 최소 표적 크기는 2cm²~3cm² (0.0004m²)이다. 주 레이더 기지의 경우, 초기 고도 탐지 범위는 모드에 따라 0~60° 또는 26~82°가 될 수 있다. 2013년에는 초기 탐지를 위한 두 개의 레이더 기지를 등을 맞대고 배치한 변형이 있었다.

레이더 외에도 사격 통제 시스템은 장파장 열화상 장치와 적외선 방위 탐지기가 포함된 전자 광학 채널을 갖추고 있다. 레이더와 전자 광학의 두 독립적인 유도 채널을 통해 두 개의 표적을 동시에 공격할 수 있으며, 최신 버전(2012년)은 4개의 표적을 동시에 공격할 수 있다. 최대 교전 속도는 분당 10~12개의 표적이다.

무장 통제에는 2기의 레이더와 적외선 탐지기가 사용된다. 레이더는 탐색용 및 추적용으로 나뉘며, 탐색 범위는 각각 30km와 24km이다. 레이더 작동 중에도 적외선 탐지기를 사용할 수 있으므로 동시에 2개의 목표와 교전할 수 있다. 수출용 저가형은 적외선 탐지기만 탑재할 수도 있다.

👆

좌우로 밀어서 보기

📌 열 고정 해제

탐색 레이더	표적 추적 레이더	자율 광전자 시스템
시스템

3.2. 무장

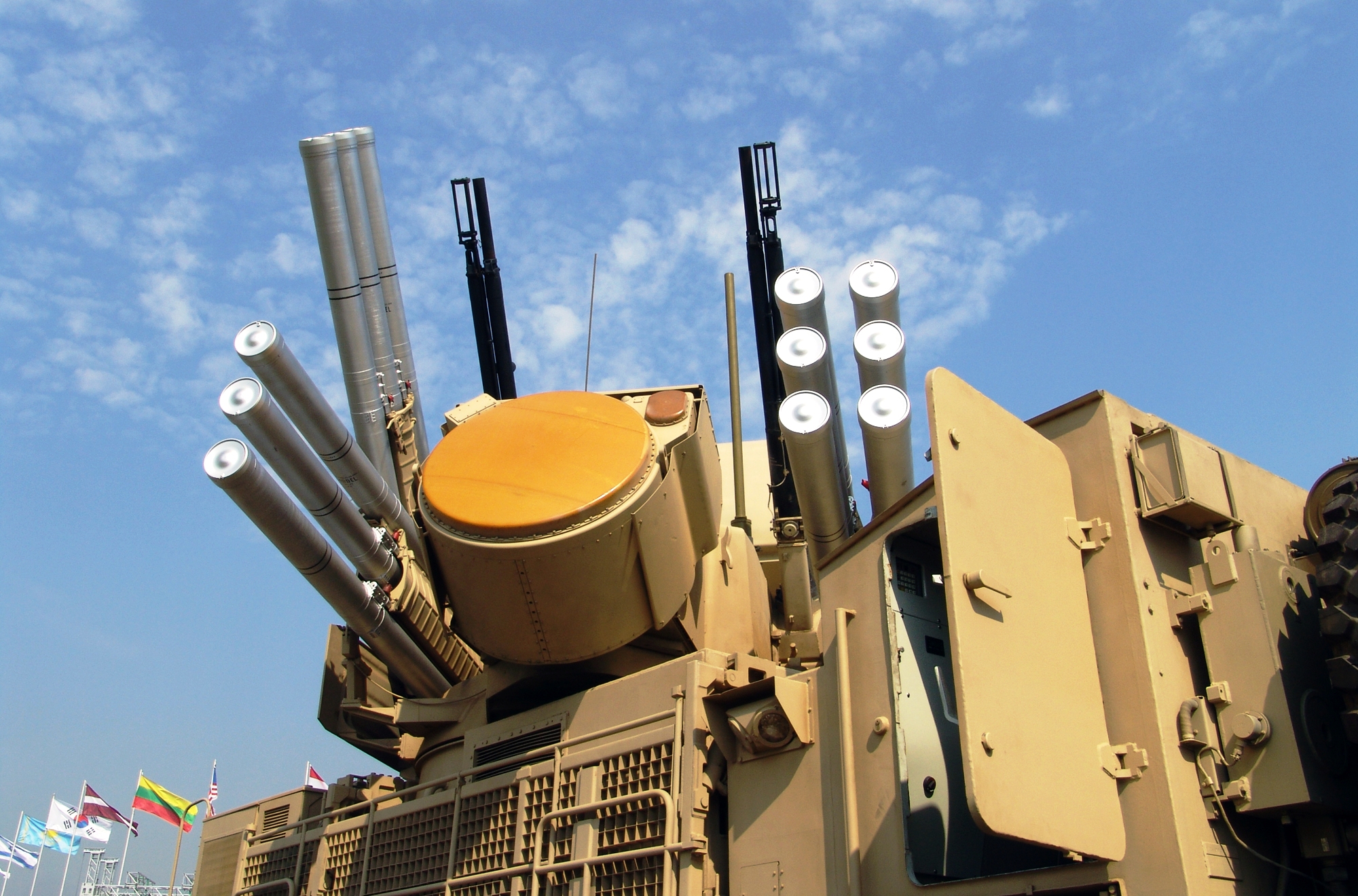

판치르-S1은 2K22 퉁구스카와 유사하게 기관포와 단거리 지대공 미사일을 결합한 무장 체계를 갖추고 있다. 미사일은 9M335(57E6)를 사용하며, 좌우 각 6발씩 총 12발을 탑재한다. 명령 유도 방식으로, 레이더 또는 적외선 탐지기로부터 위치 정보를 받아 유도되며, 사거리는 1~20km이다.

비호복합과 비교하면, 판치르-S1은 사이드와인더 미사일 12발을 장착한 탱크, 비호복합은 신궁 미사일 4발을 장착한 탱크에 비유할 수 있을 정도로 미사일 성능에서 큰 차이를 보인다.

디스커버리 채널의 프로그램에 따르면, 판치르-S1은 고정익기, 회전익기뿐만 아니라, 정밀 유도 폭탄, 순항 미사일, 탄도 미사일 요격도 가능하며, 소형 드론 격추 실험에도 성공했다. 또한, 경장갑 차량과 같은 지상 목표물도 공격할 수 있다.

3.2.1. 기관포

2A38M 30mm 자동 기관포 2문(총 4문)은 고폭탄(HE), 고폭탄 파편탄, 추적식 철갑탄 등 다양한 탄약 700발을 장착한다. 탄약 종류는 목표물의 특성에 따라 승무원이 선택할 수 있다. 기관포와 미사일 결합 시스템은 매우 낮은 고도(지상 0m)의 목표물도 공격 가능하다.

총열 내구성은 8000발, 구경 속도는 960m/s(마하 2.82)이다. 최대 사격 속도는 기관포 당 분당 2,500발(총 5,000발/분)이다. 사거리는 최대 4km이다.

3.2.2. 미사일

판치르-S1은 최대 12발의 57E6(수출형) 또는 57E6-E(수출 개량형) 2단 고체 연료 무선/광학 명령 유도 방식 지대공 미사일을 탑재한다. 미사일은 포탑에 6발씩 2개의 발사관 그룹으로 배치된다. 2단 병렬 배치 방식으로, 1단계 부스터는 비행 시작 후 2초 이내에 빠른 가속을 제공하고 지속 추진체 단계에서 분리된다. 지속 추진체는 고성능 폭발 다중 연속형 탄자/파편 탄두와 접촉 및 근접 신관, 유도용 플레어, 무선 트랜스폰더를 포함한다.

표적 교전 비용을 낮추기 위해 미사일에 추적기가 장착되어 있지 않으며, 시스템의 다중 대역 센서 시스템을 통해 표적과 미사일 추적이 이루어진다. 최대 4발의 미사일 비행 중에 무선 링크를 통해 유도 데이터가 전송된다. 57E6 미사일의 명중률은 70~90%로 추정되며, 밀봉된 발사관에 보관 시 15년의 수명을 가진다. 판치르-S1은 이동 중에도 미사일 발사가 가능하다. 무인 항공기 교전을 위해 특별히 설계된 미사일과 마하 5 이상의 극초음속 미사일이 추가로 개발되었다.

57E6-E 미사일 제원은 다음과 같다.

4. 운용 방식

디지털 데이터 링크 시스템을 통해 최대 6대의 판치르-S1 전투 차량이 다양한 모드로 운용될 수 있다.

* 독립 전투 운용: 표적 탐지부터 교전까지 모든 전투 절차가 다른 자산을 사용하지 않고 단일 판치르-S1 전투 차량에 의해 수행된다.
* 포대 내 운용 ("[[마스터-슬레이브(기술)|마스터-슬레이브]]"): 한 대의 판치르-S1이 전투 차량이자 "마스터" 지휘소 역할을 한다. "슬레이브" 역할을 하는 3~5대의 판치르-S1 전투 차량은 "마스터"로부터 표적 지정 데이터를 받아 이후 모든 전투 운용 단계를 수행한다.

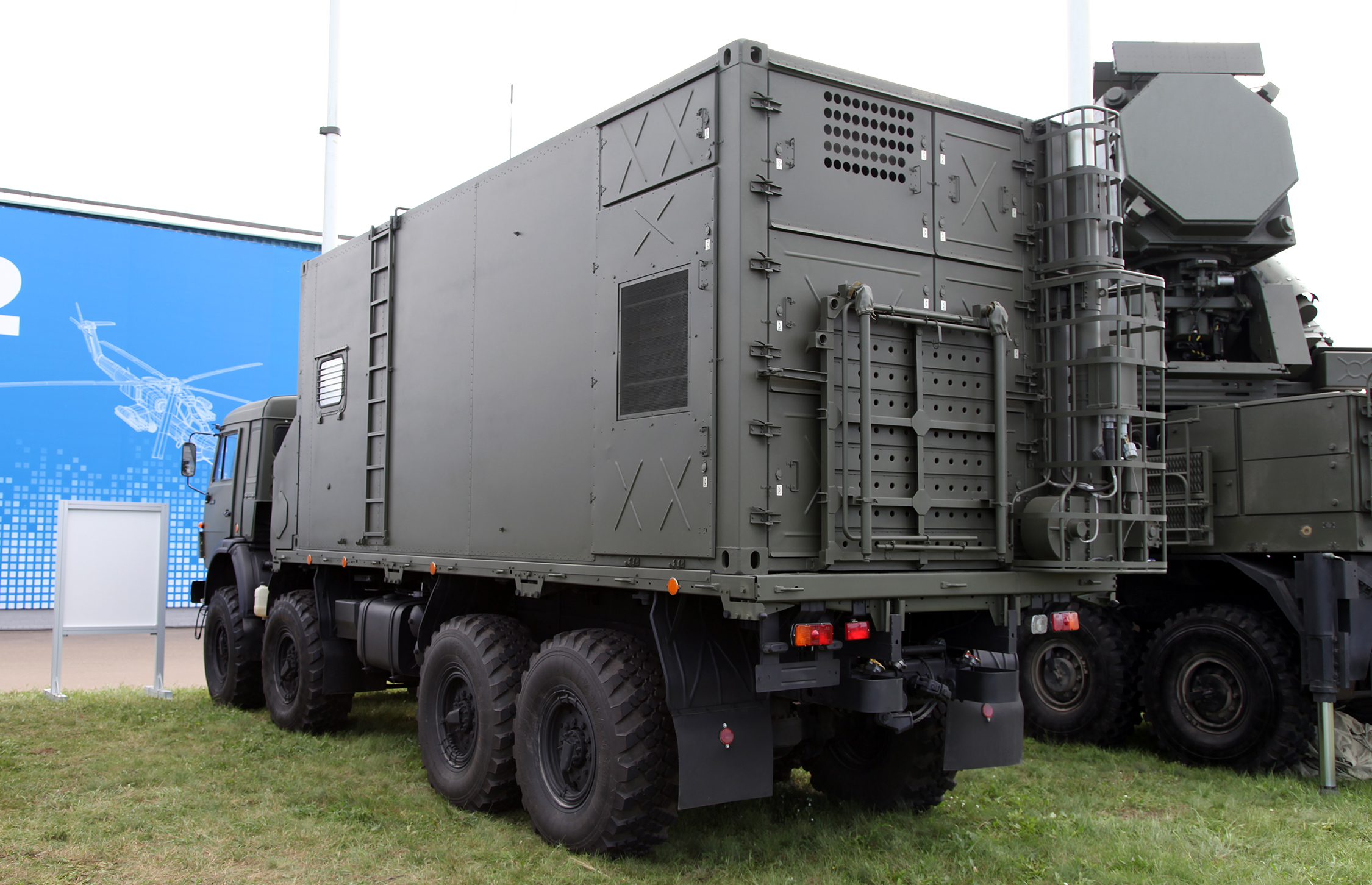

* 지휘소 내 운용: 지휘소는 판치르-S1 전투 차량에 표적 지정을 보내고 이후 지정 명령을 수행한다.
* 지휘소와 조기 경보 레이더가 있는 포대 내 운용: 지휘소는 연결된 조기 경보 레이더로부터 공중 상황 정보를 받아 판치르-S1 전투 차량에 표적 지정을 보내고 이후 지정 명령을 수행한다.

5. 파생형

* 판치르-S1M: 2019년에 공개된 판치르-S1의 개량형이다. 시리아에서의 실전 경험을 바탕으로 개발되었다. L대역 탐색 레이더(최대 40개 표적 동시 추적)와 다기능 EHF 사격 통제 레이더(4개 표적 동시 공격)를 갖추고 있으며, 두 레이더 모두 위상 배열 안테나를 장착하고 있다. 새로운 57E6M-E 지대공 미사일은 고도가 15km에서 18km로, 사거리가 20km에서 30km로 늘어났고, 속도는 1300m/s에서 1700m/s로 향상되었다. 57E6M-E 미사일은 25kg 파편 탄두를 탑재한다. 2021년 8월에 첫 수출 계약이 체결되었다.
* 판치르-M/EM: 육상형 판치르-S1을 기반으로 한 해상형 모델이다. 2015년 7월에 공개되었다. 카쉬탄 CIWS에 사용되는 GSh-6-30K/AO-18KD 30mm 6연장 회전포 2문을 사용하며, 미사일은 8발을 장착한다. 포탑 상단의 레이더 외에 별도의 레이더를 추가로 장착한다. 고도 2~15km, 사거리 20km에서 4개의 표적에 대해 4발의 미사일로 동시에 요격할 수 있다. 총 32발의 미사일을 보유하고 있다. 최대 사거리가 100km에 달하는 판치르-S와 헤르메스-K 방공 시스템의 지대공 미사일을 탑재할 수 있다. 2019년 2월에 실전 배치되었으며, 카라쿠르트급 코르벳을 시작으로 러시아 해군의 모든 군함에 카슈탄/코르틱 CIWS를 대체할 예정이다.
* 판치르-S2/S2E: 러시아군과 수출용으로 현대화된 시스템이다. 향상된 기능과 사정거리를 갖춘 양면 레이더를 포함한 새로운 추적 레이더를 통합했다. 러시아, 시리아, 알제리에서 운용 중이다.
* 판치르-SA: 극지방에서 사용할 수 있도록 특별히 설계된 모델이다. 30mm 자동포가 없으며, 관절형 트랙 장비인 비티야즈 (ATV) 차량을 기반으로 한다. 2020년 8월 기준으로 러시아 북방 함대에서 운용 중이다.
* 판치르-SMD-E: "아미-2024" 포럼에서 공개된 버전이다. 대포가 제거되었으며, 57E6 계열 단거리 미사일 12발 또는 TKB-1055 초단거리 요격 미사일 48발, 또는 두 종류를 혼합하여 장착할 수 있다.

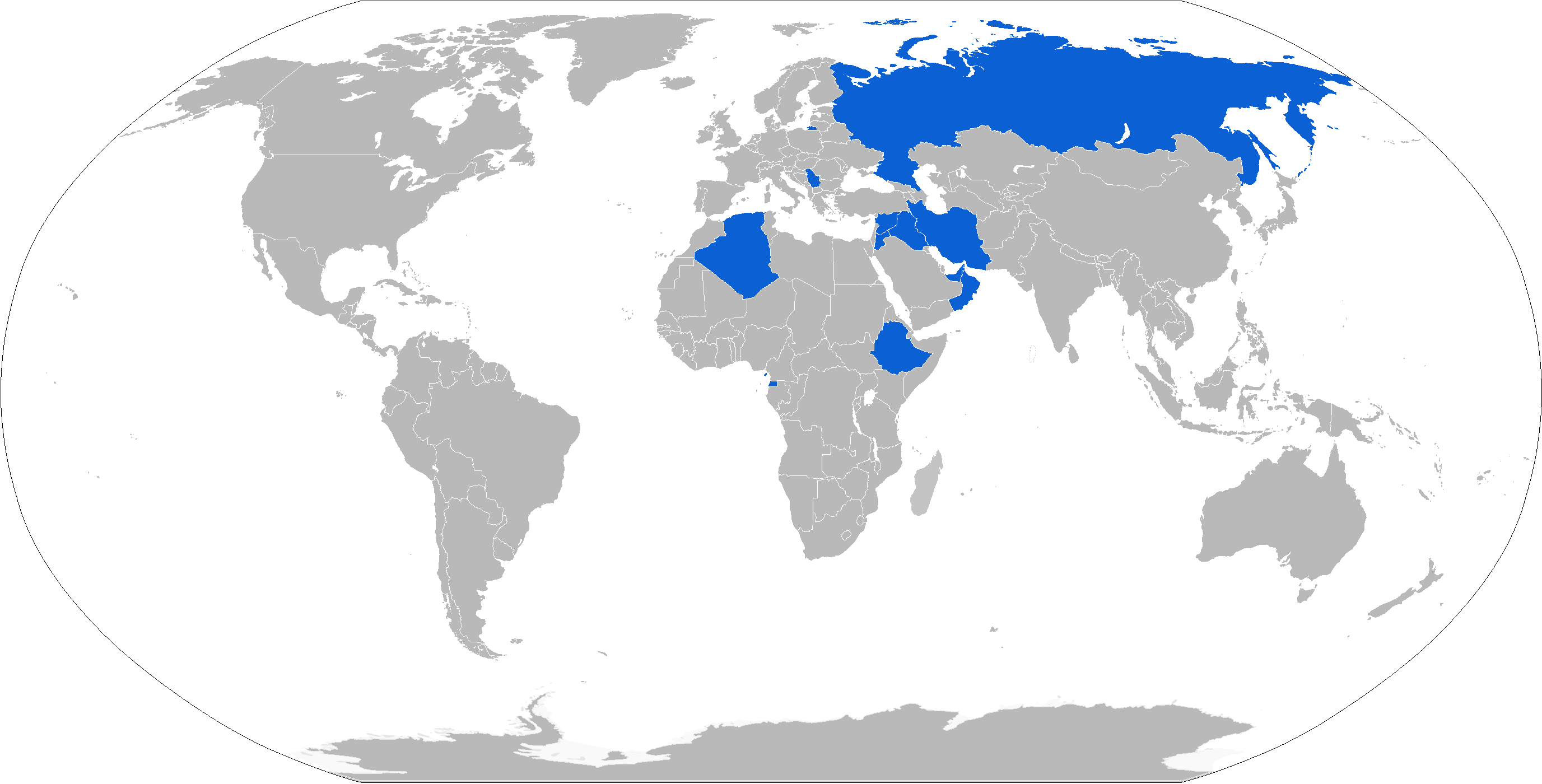

6. 운용 국가

* 알제리 인민국민군 – 2024년 기준 38대의 판치르 S1을 운용하고 있다.
* 에티오피아 국방군 – 2024년 기준 6대를 운용하고 있다. 2019년 러시아로부터 4대를 이전받았으며, 같은 해 3월 처음 실전 배치되었다.
* 이라크군 – 2024년 기준 24대를 운용하고 있다. 부패 문제로 계약이 취소된 것으로 알려졌으나, 이후 계약이 진행 중인 것으로 확인되었다. 2014년 9월 첫 번째 판치르-S1 물량을 수령했으며, 2016년 2월 24대 공급이 완료되었다.
* 리비아 국민군 – 2019년 아랍에미리트로부터 이전된 최소 2대를 보유하고 있다.
* 러시아 항공우주군 – 2022년 1월 기준 판치르-S1 및 S2 116대를 운용하고 있다. 러시아-우크라이나 전쟁 중 최소 27대가 손실되었다.
* 세르비아 군 – 판치르-S1 1개 포대(6대)를 운용하고 있다.

* UAE군 – 2024년 기준 42대를 보유하고 있으며, 판치르-S1의 최초 도입국이다. 2000년 5월 주문 당시 절반은 궤도식, 나머지 절반은 바퀴식으로 구성되었다. 2003년부터 2005년까지 3차례에 걸쳐 총 50대를 납품받을 예정이었다. 당시 가격은 734(연구개발비 100 포함)이며, 단가는 약 15였다. 설계 변경으로 납품이 연기되었고, UAE는 개선 비용으로 66를 추가 지불했다. 50대 모두 독일 MAN SX 45 8x8 트럭에 탑재될 예정이다. 2007년 첫 양산 시스템 2대가 납품되었으나, 시험 발사 결과에 따라 추가 최적화가 필요하여 납품이 지연되었다. 2009년부터 2013년까지 50대의 판치르-S 시스템과 1,000발의 미사일이 UAE에 납품되었다.
* 시리아 아랍군 - 2024년 12월까지 36대를 보유했다.

7. 실전 운용 사례

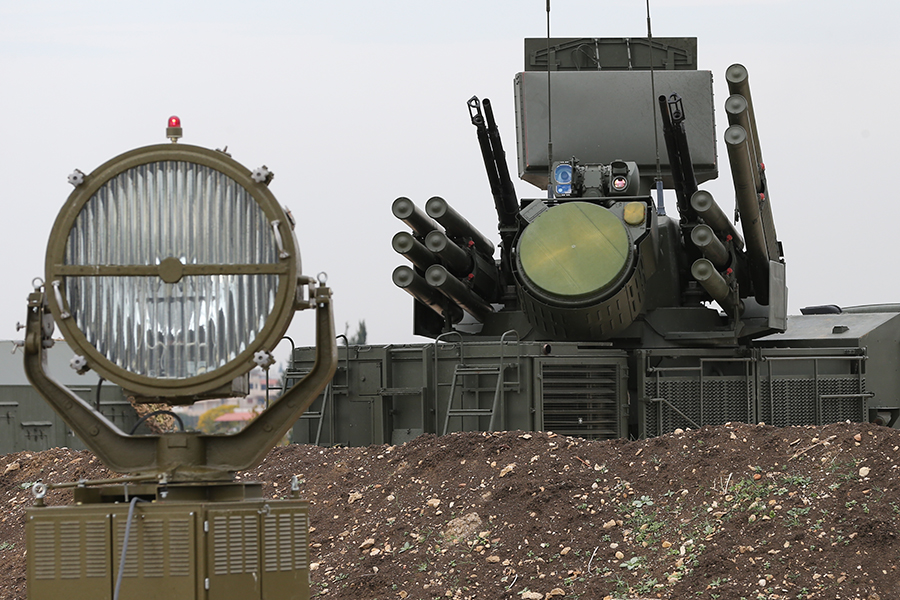

시리아 내전에서 시리아 방공군과 러시아군은 판치르-S1을 운용했다. 2012년 6월 22일, 시리아 방공군은 판치르-S1으로 터키 공군 RF-4E 정찰기를 격추했다. 2018년 4월 14일, 미국, 영국, 프랑스 연합군의 시리아 공습에 대응하여 발사된 판치르-S1 미사일 25발이 미사일 23발을 파괴했다고 러시아 당국이 주장했으나, 미국 국방부는 이를 부인했다. 2018년 5월 이스라엘-시리아 충돌에서 시리아군 판치르-S1 시스템 하나가 이스라엘군에 의해 피해를 입었다. 2019년과 2020년에는 드론 요격 등 다양한 전과를 올렸으며, 시리아 배치 기간 동안 테러리스트들의 지하드 차량과 같은 지상 목표물에도 사용되었다.

리비아 내전에서는 아랍에미리트가 리비아 국민군(LNA)에 판치르-S1을 지원했다. 2019년 이후 터키군 드론 공격에 의해 파괴되거나 노획되는 사례가 발생했다. 2020년 5월, 국가합의정부(GNA)는 알와티야 공군기지 등에서 판치르 TLAR 7대를 파괴했다고 주장했다.

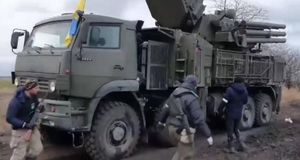

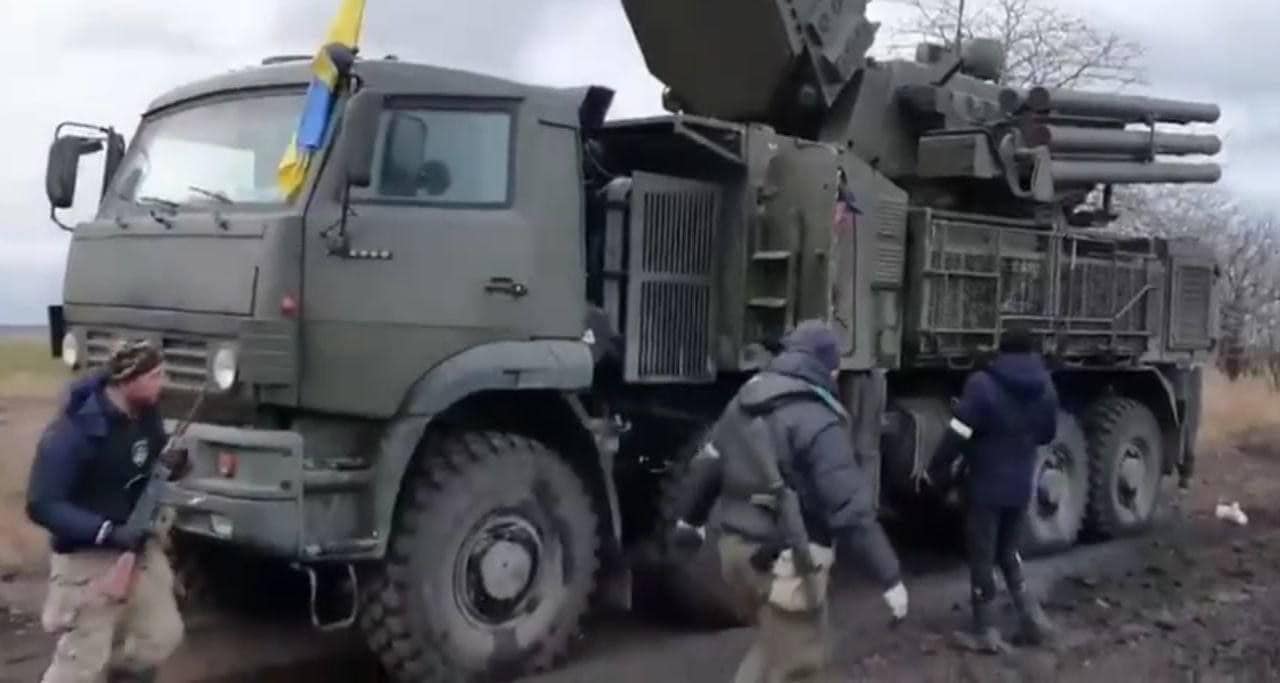

2022년 러시아-우크라이나 전쟁에서 러시아군이 판치르-S1을 운용했다. 우크라이나군에 의해 파괴되거나 노획되는 사례가 발생했다. 2023년 1월, 모스크바 방어를 위해 판치르 방공 시스템이 배치되었으며, 이는 우크라이나의 드론 공격에 대한 대응으로 보인다. 2023년, 바그너 그룹은 바그너 그룹의 반란 동안 판치르-S1을 사용하여 대공 방어를 제공했다.

7.1. 대한민국과의 관계

인도 국방부는 2018년 단거리 방공 시스템 도입 사업에서 한국의 비호 자주대공포와 천마 (유도탄)을 결합한 비호복합을 최종 선정하고, 판치르-S1을 탈락시켰다.

판치르-S1은 K-30 비호 자주대공포에 사거리 15km 천마 (유도탄)을 결합한 개념이다. 판치르와 비호복합은 30mm 기관포 2문은 동일하지만, 지대공 미사일에서 큰 차이를 보인다.
