롤랜드 (미사일)

3. 주요 특징 및 기능

롤랜드 지대공 미사일 시스템은 고도 20m에서 5500m 사이, 사거리 500m에서 6300m 사이에서 마하 1.3의 속도로 비행하는 목표물을 요격할 수 있도록 설계되었다.^[25] 이 시스템은 광학식 또는 레이더 추적 방식을 사용하며, 교전 중에도 두 모드 간 전환이 가능하다. 펄스-도플러 탐색 레이다는 15km–18km 거리에서 목표물을 탐지할 수 있다. 광학 추적기는 주간, 저고도, 그리고 강력한 전자전 환경에서 사용된다.

롤랜드 미사일은 2-stage solid propellant rocket|2단 고체 추진 로켓^영어을 사용하며, 길이 2.4m, 무게 66.5kg이다. 6.5kg의 다중 중공 탄두에는 3.5kg의 폭약이 들어있고, 충격 또는 근접 신관에 의해 폭발하며 6m의 살상 반경을 갖는다. 미사일은 밀봉된 컨테이너에 담겨 배송되며, 이 컨테이너는 발사관 역할을 겸한다. 각 발사대에는 2개의 발사관이 있으며, 자동 재장전 기능을 통해 10초 만에 재장전이 가능하다.^[25]

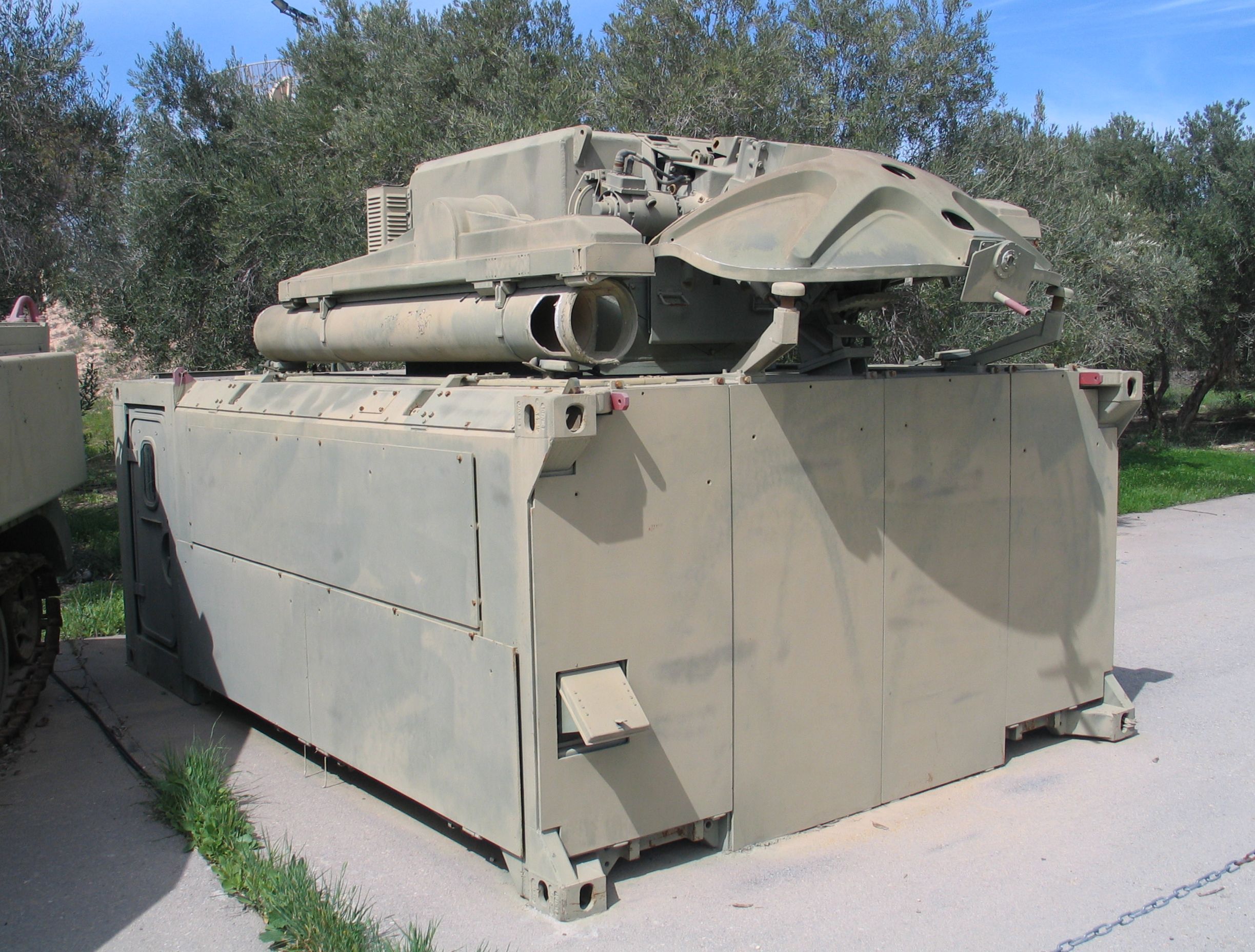

프랑스의 아에로스파시알사와 독일의 메서슈미트-뵐코-블롬사가 공동 개발하였으며, 1977년 프랑스 육군에서 운용을 시작했다. 포탑형 발사기를 중심으로 구성되어 탑재 차량을 자유롭게 선택할 수 있다. 발사 후에는 캐니스터가 자동으로 버려지고, 차체의 탄창에서 새로운 미사일을 넣은 캐니스터가 올라와 발사기가 회전하여 자동으로 캐니스터를 집어 미사일을 장전한다.

통합 롤랜드 방공(CORAD) 시스템으로 대공포와 통합 운용이 가능하다. 롤랜드 대공 미사일 시스템은 전 세계적으로 650기 이상의 발사기가 판매되었으며, 포클랜드 전쟁 (아르헨티나군)과 걸프 전쟁 (이라크군)에서 실전 사용되었다.

4. 파생형

롤랜드는 여러 파생형으로 제작되었다.

• 롤랜드 I: 수동 광학 추적 및 유도 시스템을 갖춘 주간 요격형이다. 1977년부터 실전 배치되었다.
• 롤랜드 II: 레이더에 의한 완전 자동 추적 및 유도 시스템을 갖춘 전천후 요격형이다. 1981년부터 배치되었다.
• 롤랜드 III: 보다 강력한(9.1킬로그램) 탄두와 열선 영상 시커를 갖춘 사정거리 연장형(8km)이다. 1988년부터 배치되었다.
• 롤랜드 VT1 (RM5): 유로미사일사와 프랑스의 마트라사^[26], 톰슨 CSF사(현재 탈레스사)가 공동으로 1990년부터 개발하고 있는 속도 M5의 초고속 미사일이다. 크로탈 시스템과 공통의 VT1 미사일을 사용한다.

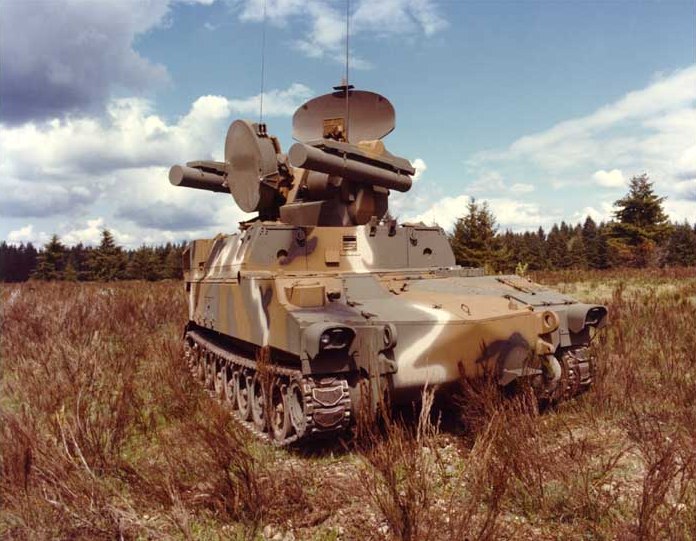

• US 롤랜드 (XMIM-115A): 보잉사와 휴즈사가 독자적으로 적외선/SARH 방식으로 개량한 미국 육군용 모델이다. 1979년부터 소수가 생산·배치되었다.

4. 1. 미사일

현재 시스템은 롤랜드 2, 롤랜드 3 또는 VT1 미사일을 발사할 수 있다.

4. 2. 발사 체계

• '''롤랜드 I''': 수동 광학 추적 및 유도 시스템을 갖춘 주간 요격형. 1977년부터 실전 배치되었다.
• '''롤랜드 II''': 레이더에 의한 완전 자동 추적 및 유도 시스템을 갖춘 전천후 요격형. 1981년부터 배치되었다.
• '''롤랜드 III''': 보다 강력한(9.1킬로그램) 탄두와 열선 영상 시커를 갖춘 사정거리 연장형(8km). 1988년부터 배치.
• '''롤랜드 VT1 (RM5)''': 유로미사일사와 프랑스의 마트라사^[26], 톰슨 CSF사(현재 탈레스사)가 공동으로 1990년부터 개발하고 있는 속도 M5의 초고속 미사일. 크로탈 시스템과 공통의 VT1 미사일을 사용한다.

• '''US 롤랜드 (XMIM-115A)''': 보잉사와 휴즈사가 독자적으로 적외선/SARH 방식으로 개량한 미국 육군용 모델. 1979년부터 소수가 생산·배치되었다.

5. 운용 국가

나이지리아는 AMX-30R 섀시에 장착된 16대의 롤랜드 2 시스템을 획득했다.^[12] 카타르는 AMX-30R 섀시에 장착된 3대의 자주식 롤랜드 2 시스템과 쉘터 장착형 시스템 6대를 주문했다.^[12]

다음 국가들은 과거에 롤랜드 시스템을 운용했었다.

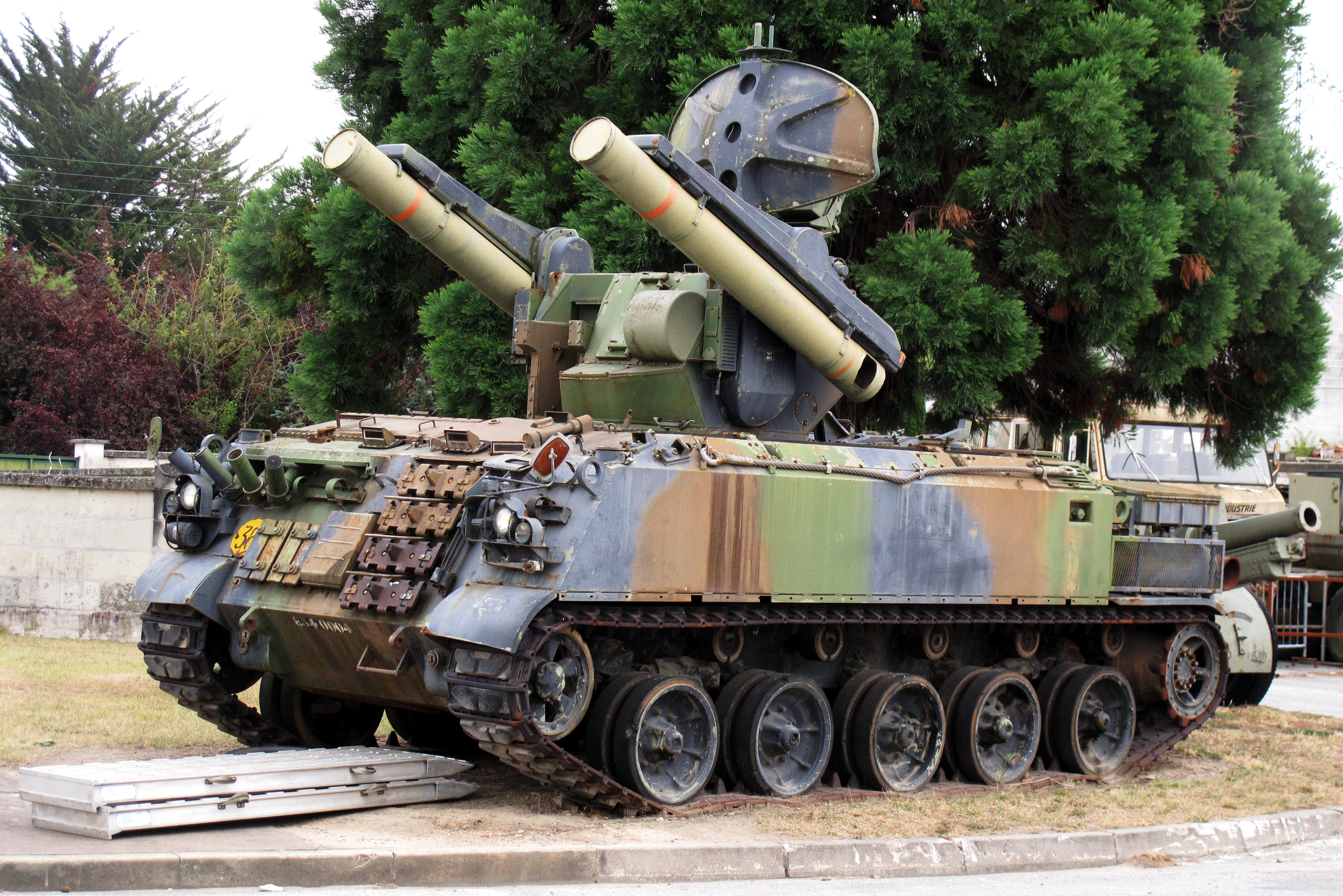

• 프랑스는 AMX-30 전차 섀시에 롤랜드 1 시스템 144대와 롤랜드 2 시스템 70대를 장착하여 운용했다. 이후 미스트랄 (미사일)로 전환되었다.^[12]

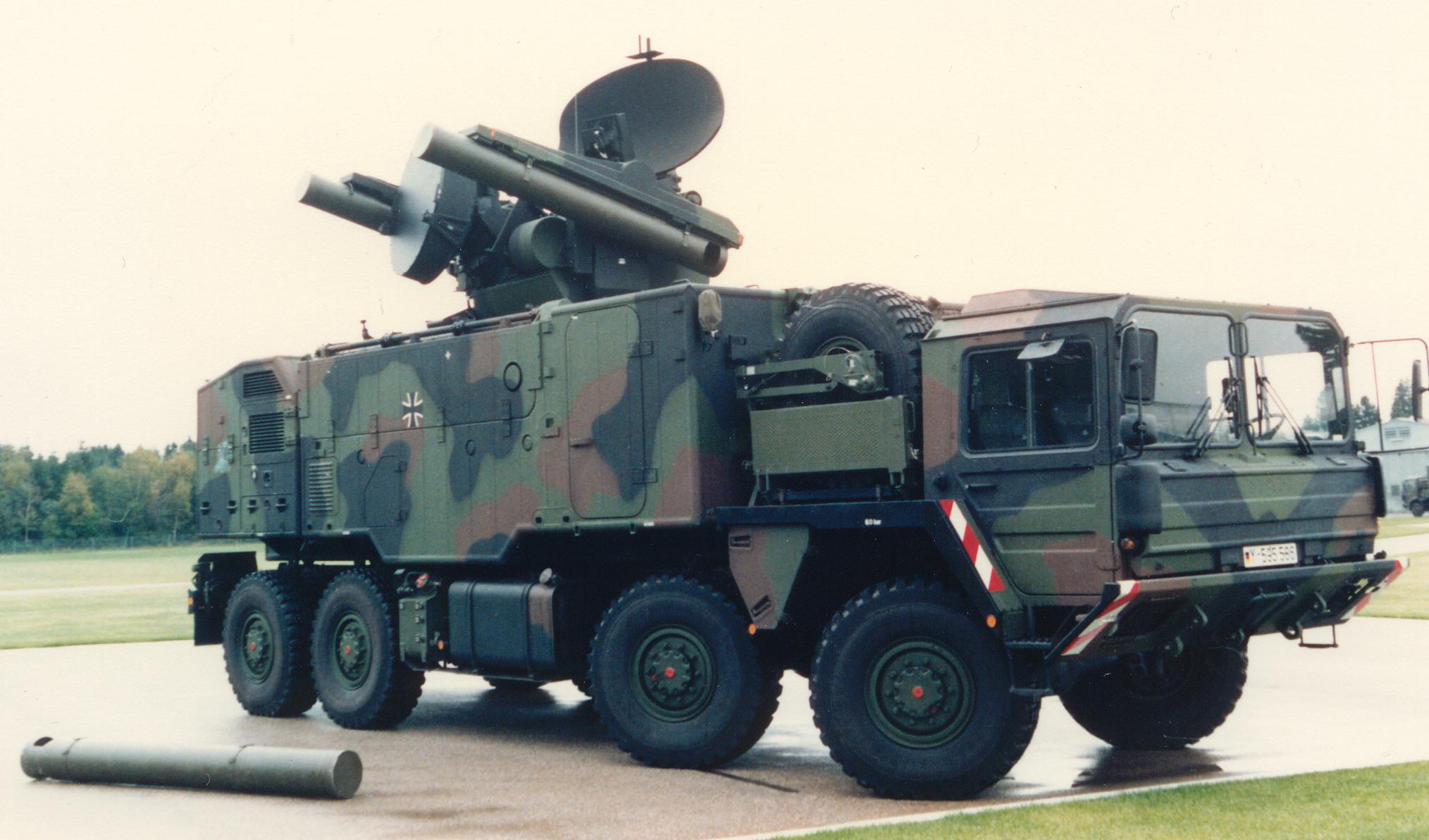

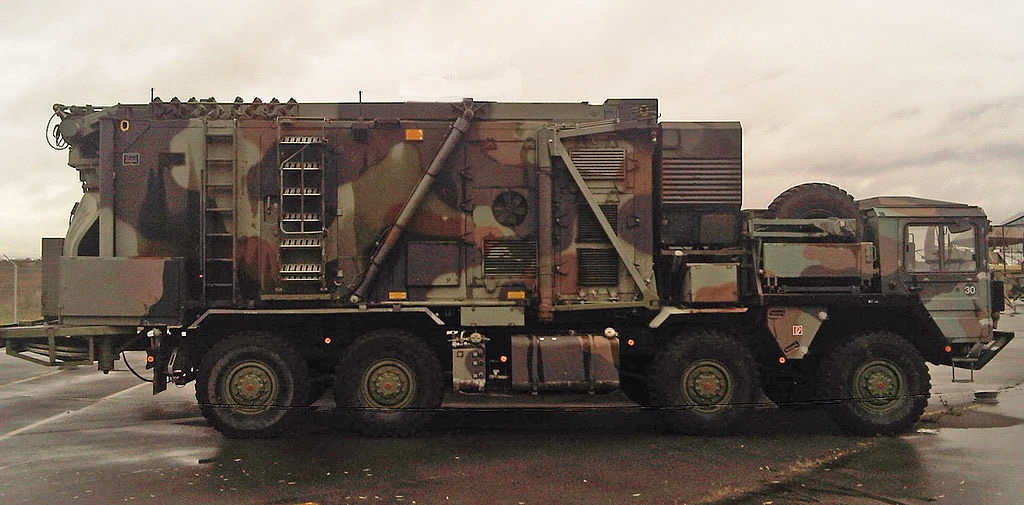

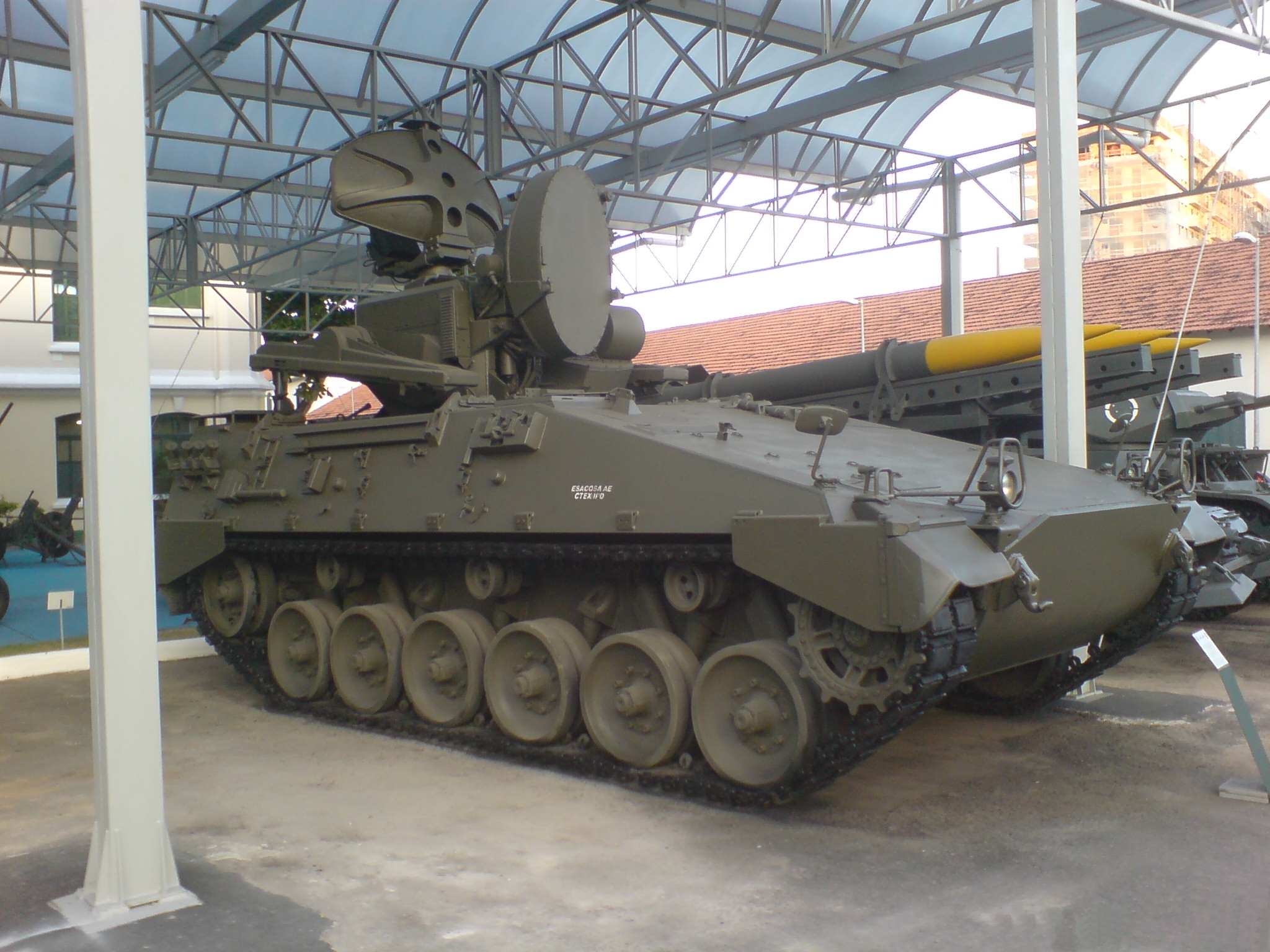

• 독일은 마르더 (보병전투차) 섀시에 140대의 롤랜드 2 사격 유닛을 장착하여 운용했다. 루프트바페는 비행장 방어를 위해 95개의 쉘터형 롤랜드 시스템(FRR)을, 독일 해군은 해군 항공 기지 방어를 위해 20개의 FRR 트럭 장착형 쉘터 시스템을 조달했다. 2005년 말까지 모든 롤랜드 시스템이 단계적으로 폐지되었다.^[13]
• 아르헨티나는 4대의 롤랜드 쉘터 장착형 시스템을 구매했으며, 이 중 하나는 포클랜드 전쟁 당시 스탠리 비행장 방어에 사용되었다.^[14]
• 브라질은 4대의 롤랜드 2 시스템을 구매하여 2001년에 모두 퇴역했다.
• 이라크는 100대의 쉘터형 롤랜드 2와 AMX-30R 섀시에 장착된 13대의 자주 시스템을 보유했던 것으로 알려져 있으며, 이란-이라크 전쟁과 걸프 전쟁에서 운용되었다.^[15][17]

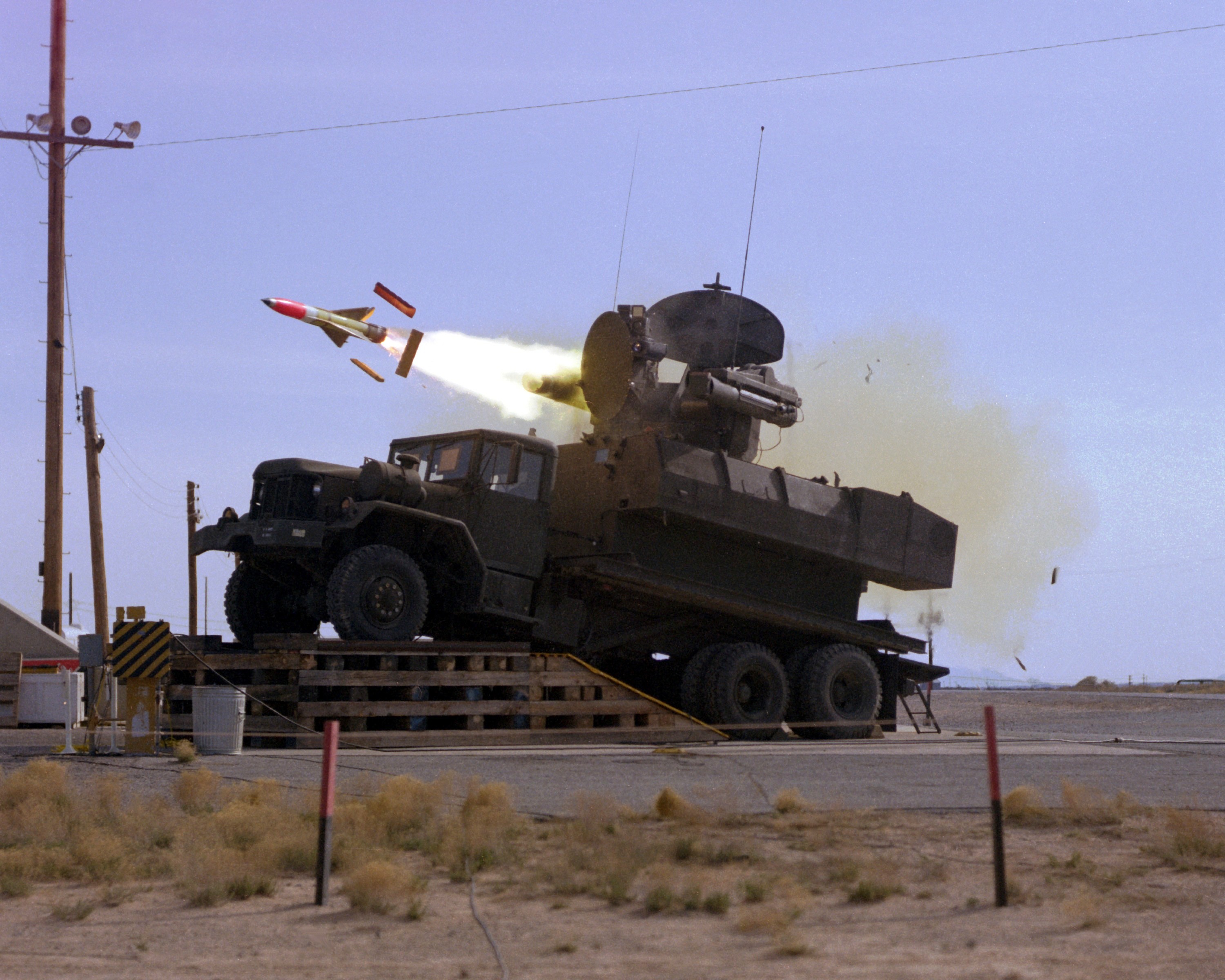

• 노르웨이는 M520 Goer를 운반 차량으로 사용했다. 현재는 모두 퇴역한 것으로 추정된다.

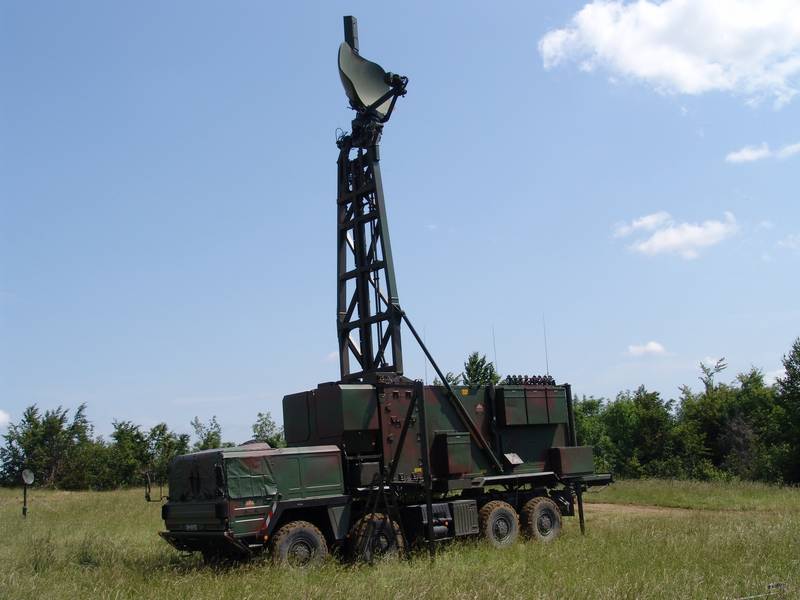

• 슬로베니아는 독일로부터 쉘터형 ROLAND FRR 시스템 1개 포대와 FGR 사격 지휘 센터를 이관받았다.^[13]
• 스페인은 AMX-30R 섀시에 9대의 롤랜드 1 시스템과 9대의 롤랜드 2 시스템을 획득하여 운용했다.^[12]
• 베네수엘라는 6대의 롤랜드 2 쉘터 장착형 시스템을 구매했다.

5. 1. 미국의 롤랜드 운용

6. 실전 기록

1982년 포클랜드 전쟁에서 아르헨티나 육군은 롤랜드 미사일을 사용하여 영국의 시 해리어를 격추했다.^[16] 아르헨티나가 보유했던 4대의 롤랜드 미사일 발사대 중 하나는 스탠리에서 영국군에게 노획되어 영국으로 보내져 연구되었다.

1991년 걸프 전쟁에서는 이라크군이 롤랜드 미사일을 사용했다. 1월 17일, 미국 해군 VA-35 소속 A-6E TRAM 인트루더가 롤랜드 미사일에 피격되었다. 승무원들은 탈출했지만 포로로 잡혔다.^[17] 1월 19일에는 영국 공군의 파나비아 토네이도 GR.1이 탈릴에서 롤랜드 미사일에 의해 격추되었다. 두 승무원은 탈출 후 포로가 되었지만 생존했다.^[18]

이라크 전쟁에서는 미국 공군의 A-10 선더볼트 II가 바그다드에서 이라크군의 롤랜드 미사일에 격추된 것으로 추정된다.

6. 1. 롤랜드게이트 (2003)

7. 미디어

퓨처 워 198X년에서 말더 보병 전투차에 탑재된 모델이 등장한다.
