AGM-176 그리핀
1. 개요
AGM-176 그리핀은 레이시온과 록히드 마틴이 개발한 저비용 모듈식 미사일로, 반능동 레이저 또는 GPS 유도를 통해 운용된다. 그리핀은 부수적 피해를 줄이기 위해 5.9kg의 작은 탄두를 사용하며, 공중 발사형인 그리핀 A와 지상 및 해상 발사형인 그리핀 B의 두 가지 버전이 있다. 미 해군은 고속 소형 보트 공격을 위해 그리핀을 시험했으며, 연안 전투함에 탑재할 계획이었으나 AGM-114 헬파이어를 선택했다. 그리핀 미사일은 MQ-1 프레데터, MQ-9 리퍼, AC-130 건쉽 등 다양한 플랫폼에서 발사할 수 있으며, 미국에서 운용된다.
이미지 준비중입니다.
| 종류 | 공대지 미사일, 지대지 미사일 |
|---|---|
| 개발 국가 | 미국 |
| 운용 시작 | 2008년 – 현재 |
| 주요 운용국 | 미국 공군 미국 해군 미국 해병대 중앙정보국 |
| 실전 사용 | 아프가니스탄 전쟁 이라크 전쟁 시리아 내전 |
| 무게 | 20.4 kg (발사관 포함) |
|---|---|
| 길이 | 106.7 cm |
| 직경 | 14 cm |
| 탄두 | 파편 폭풍 탄두 |
| 탄두 무게 | 5.9 kg |
| 사거리 | 지상 발사 시: 8 km |
| 고고도 발사 시: 20.1 km | |
| 추진체 | 고체 연료 로켓 |
| 유도 방식 | 레이저, GPS 또는 INS |
| 제조사 | 레이시온 |
|---|---|
| 생산 시기 | 2008년–현재 |
| 대당 가격 | 127,333 미국 달러 (2019 회계 연도) |
| 발사 플랫폼 | MQ-1 MQ-9 및 기타 무인 항공기 사이클론급 초계함 |
|---|
-
대전차 미사일 -
스파이크 (미사일)
스파이크는 이스라엘 라파엘 Advanced Defense Systems에서 개발한 대전차 미사일로, 발사 후 망각 기능을 갖추고 적외선 이미징 탐색기를 사용해 목표물을 자동 유도하며, 사거리는 400m에서 25km까지 다양하여 여러 플랫폼에서 운용되고, 2세대 대전차 미사일을 대체하며 세계 각국에서 널리 사용된다. -
대전차 미사일 -
현궁
현궁은 대한민국에서 개발되어 육군과 해병대에 배치된, 2.5km 거리에서 전차의 900mm 장갑을 관통할 수 있는 성능을 가진 보병용 중거리 대전차 미사일이다.
2. 개발
레이시온과 록히드 마틴은 FGM-148 재블린과 AIM-9X 사이드와인더 등 이전 프로젝트의 부품을 사용하여 저비용 모듈식 시스템으로 그리핀을 개발했다. 원래 미국 특수 작전 사령부의 MC-130W 드래곤 스피어 건쉽에서 발사하도록 설계되었으며, 반능동 레이저 유도 또는 GPS로 유도할 수 있다. 정밀성과 상대적으로 작은 5.9kg 탄두의 조합으로 부수적 피해를 줄여준다.
미 해군은 고속으로 움직이는 소형 보트를 레이저로 유도하는 그리핀을 함상 미사일로 시험했으며, 연안 전투함에 사용할 계획이었다. 공중 발사 시 사거리는 15km이고, 지상 발사 시 사거리는 5.5km이다. 미 육군 원격 무기 스테이션, 다연장 웨지 발사기, 스마트 발사기 및 카이오와 워리어 유인 헬리콥터에서 발사되었다.
이 미사일은 무장 무인 항공기에서 일반적으로 사용되는 헬파이어보다 작고 가벼워 프레데터에 더 많은 장착이 가능하다. 헬파이어 1발 대신 그리핀 3발을 탑재할 수 있다.
2.1. 파생형
레이시온은 AGM-176 그리핀 미사일을 두 가지 버전으로 제공한다. 그리핀 A는 동력 없이 후방 화물칸이나 객실에 압력을 가한 상태에서 투하할 수 있는 문 장착 발사기에서 투하할 수 있는 정밀 탄약이다. 미 해병대 KC-130 유조선/수송기의 후방 램프 또는 미국 공군 AC-130W "스팅어 II" 및 AC-130J "고스트라이더" 건쉽 변형에 장착되는 10연장 "건슬링어" 발사기에서 발사된다.
그리핀 블록 II B는 무인 항공기뿐만 아니라 헬리콥터, 공격기, 미 공군 AC-130W 건쉽, 및 해병대 KC-130J 유조선에서 발사할 수 있는 단거리, 로켓 추진 공대지 미사일 또는 지대지 미사일이다. 미사일의 접이식 핀 덕분에 튜브에서 발사할 수 있다. 공중 폭발, 점 폭발 또는 뇌관 지연으로 목표물을 공격하도록 설정할 수 있다.
2008년부터 2014년 초 2월까지 70개월 동안 레이시온은 그리핀 미사일 2,000발을 인도했다. 2014년 2월, 레이시온은 개선된 그리핀 블록 III 미사일을 시연하여 정지 및 이동 표적을 명중시켰다. 블록 III에는 전자 장치 및 신호 처리 기능이 향상된 개선된 반능동 레이저 유도 장치와 다양한 표적에 대한 치명성을 극대화하기 위한 새로운 다중 효과 탄두 시스템이 포함되어 있다.
3. 해군용 그리핀
레이시온은 연안전투함(LCS)에 통합하기 위해 그리핀의 사거리 연장형인 '씨 그리핀(Sea Griffin)'을 개발했다. 씨 그리핀은 새로운 모터와 유도 시스템을 갖추어 LCS의 공격 능력을 향상시킬 예정이었다. 그러나 미 해군은 다른 업체를 찾았고, 레이시온은 MBDA의 씨 스피어(Sea Spear) 버전과의 경쟁에 직면했다. 최종적으로 미 해군은 LCS에 AGM-114L 헬파이어를 선택했는데, 이는 함선이 사브의 씨 기린 레이더를 사용했기 때문이다. 헬파이어는 함선의 밀리미터파 레이더와 자체 레이더를 통해 여러 표적을 동시에 공격할 수 있는 반면, 그리핀은 반능동 레이저 유도 방식으로 한 번에 하나의 표적만 공격할 수 있다.

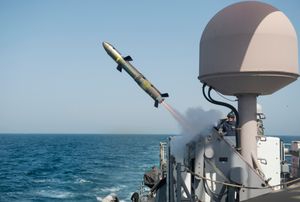

MK-60 순찰 연안 그리핀 미사일 시스템은 2014년 3월에 미 해군에서 초기 작전 능력(IOC)을 달성했다. 이 시스템은 그리핀 미사일, 레이저 표적 지정 시스템, 해군 설계 발사기 및 전투 관리 시스템으로 구성되어 소형 보트 공격과 같은 위협으로부터 함선을 보호한다. 미 해군은 2013년부터 순찰정에 그리핀 미사일을 장착하기 시작했으며, 2014년 5월까지 4척, 2016년까지 10척의 PC에 장착할 계획이었다. 함선에 장착된 미사일은 BGM-176B로 지정된다.
레이시온은 씨 그리핀의 개발을 지속하여 사거리를 연장했다. 씨 그리핀은 이미징 적외선 탐지기와 반능동 레이저 유도를 결합한 듀얼 모드 탐지기와 데이터 링크를 통해 다중 위협을 추적하고 파이어 앤 포겟 기능을 제공한다. 시험에서 씨 그리핀의 이미징 적외선(IIR) 탐지기는 표적 타격 전 확인을 위해 운영자에게 비디오를 스트리밍했으며, 비행 중 표적 갱신(IFTU) 기능을 통해 비행 중에도 새로운 표적으로 변경할 수 있다. 씨 그리핀은 이후 '그리핀 C'로 명칭이 변경되었다.
4. 종류
* AGM-176 그리핀 A: 로켓 엔진이 없는 초기 버전으로, 항공기 및 드론에서 사용하기 위한 활공 폭탄이다.
* AGM-176 그리핀 B: 로켓 엔진이 장착된 1차 시리즈 버전으로, 항공기, 헬리콥터, 드론 및 차량에서 사용한다. 사거리는 약 5.95km이다.
* BGM-176 그리핀 C (씨 그리핀): 적외선 탐색 헤드 및 양방향 데이터 링크가 있는 버전이다. 사거리는 약 14.97km이다.
* AGM-176 그리핀 C-ER: 더 강력한 로켓 엔진이 장착된 버전이다. 사거리는 약 23.01km이다.
5. 발사 플랫폼
AGM-176 그리핀은 다음 플랫폼에서 발사 가능하다.
* MQ-1 프레데터
* MQ-9 리퍼
* A-29 슈퍼 투카노
* KC-130J 하비스트 호크
* MC-130W 드래곤 스피어
* 사이클론급 초계함
* AC-130J 고스트라이더
* AC-130W 스팅어 II
* V-22 오스프리
