1. 개요

CAMM(Common Anti-air Modular Missile)은 MBDA가 개발한 공대공 및 지대공 미사일 시스템이다. 2018년 실전 배치되었으며, AIM-132 아스람 미사일의 부품을 활용한다. CAMM은 해상에서는 Sea Ceptor, 육상에서는 Land Ceptor로 운용되며, 다양한 발사대에 탑재 가능하다. 영국 해군과 육군에서 운용 중이며, 폴란드, 브라질, 칠레, 뉴질랜드, 파키스탄 등 여러 국가에서 도입했거나 도입 예정이다.

2. 역사

CAMM은 2018년에 실전배치되었으며, AIM-132 아스람 공대공 미사일의 부품을 대부분 사용하여 항공기와 미사일을 요격한다. SYLVER, ExLS, 마크 41 VLS에 4발씩 탑재할 수 있으며, 미국의 RIM-162 ESSM도 마크 41 VLS에 4발씩 탑재한다.

* AIM-132 아스람: 무게 88 kg, 사거리 18 km, 적외선 유도
* CAMM: 무게 99 kg, 사거리 25 km, 고도 10 km, 액티브 레이다 유도
* CAMM-ER: 무게 160 kg, 사거리 45 km, 고도 10 km, 액티브 레이다 유도

영국 해군용 개함 방공 미사일은 'CAMM(M)' 또는 씨셉터(Sea Ceptor)라고 불리며, 2016년 이후 시울프를 대체할 예정이었다. 영국 육군용 단거리 방공 미사일은 스카이 세이버(Sky Sabre)의 미사일 부분으로 'CAMM(L)' 또는 랜드셉터(Land Ceptor)라고 불리며, 2020년 이후 레이피어를 대체할 예정이었다. ASRAAM의 후계 단거리 공대공 미사일인 CAMM(A) 개발도 제안되었다.

CAMM은 공군의 단거리 공대공 미사일인 ASRAAM을 기반으로 설계되었으나, 적외선 영상 (IIR) 유도 방식을 채택한 ASRAAM과 달리 액티브 레이더 호밍 (ARH) 유도 방식을 채택했다.

CAMM(L)과 씨셉터는 소프트 수직 발사 (SVL)라는 새로운 수직 발사 시스템을 사용한다. 이는 발사기 피스톤으로 미사일을 사출한 후 공중에서 고체 연료 로켓 모터에 점화하는 방식이다. 씨셉터는 시울프 1발 용적에 4발을 수용할 수 있다.

2.1. 개발

CAMM(Common Anti-air Modular Missile, 공통 대공 모듈 미사일)은 MBDA와 국방부가 공동 자금을 지원한 기술 시연 프로그램(TDP)에서 시작되었으며, 이는 영국의 미래 국지 방공 시스템(FLAADS)의 일환이었다. FLAADS는 다양한 무기를 제공하고 이 분야에서 영국의 주권 능력을 유지하기 위한 더 광범위한 영국의 "팀 복합 무기"(MBDA 및 Thales UK와 같은 회사의 영국 산업 파트너십) 프로그램의 일부이다. FLAADS는 공중, 육상 및 해양 환경의 군대를 장비하기 위해 CAMM이라는 공통 무기 플랫폼을 제공하기 위한 것이었다.

TDP의 1단계는 소프트 수직 발사, 저비용 능동 레이더 탐지기, 양방향 데이터 링크 및 프로그래밍 가능한 개방형 시스템 아키텍처에 대한 기술을 연구했다. 2단계는 2008년에 시작되었으며, 비행 가능한 하위 시스템 제조, 중간 경로 유도 발사 및 Qinetiq 앤도버 실험 항공기에서 이루어진 공중 탐지기 시험을 다루었다. 소프트 수직 발사는 2003년부터 시작된 일련의 시험을 통해 입증되었으며, 2011년 5월에 완전한 미사일의 성공적인 소프트 발사로 절정에 달했다.

2012년 1월, 국방부는 MBDA에 현재 Sea Ceptor로 알려진 23형 호위함에 장착된 씨 울프 미사일을 대체하기 위해 FLAADS(해상)를 개발하는 데 483의 계약을 체결했다. 2013년에는 MBDA와 Thales UK가 CAMM과 FLAADS 개발에 대한 협력 규모를 밝혔는데, 1 가치의 제조 작업이 Thales의 벨파스트 부지에 배치되었다. MBDA와 Thales는 CAMM 사용자에 대한 서비스 지원 제공과 같은 다른 분야도 모색하고 있었다. Thales의 베이싱스토크 부지에서는 MBDA와 협력하여 미사일 안전 및 장착 장치와 지능형 퓨즈를 다루는 두 개의 파일럿 프로그램을 탐색하고 있었으며, 이미 2012년에 11 계약에 따라 CAMM에 레이저 근접 퓨즈를 공급하는 계약을 체결했었다.

개발 과정에서, ASRAAM은 미래 미사일의 기본 설계로 사용되었지만, 필요한 기능을 용이하게 하기 위해 새로운 소프트웨어, 회전 팩, 접이식 핀, RF 탐지기 및 데이터 링크가 추가되었다. ASRAAM에서 직접 가져온 구성 요소 외에도, 45형 구축함에 탑재된 주요 대공 미사일 시스템(PAAMS)을 위해 개발된 것의 약 70%를 재사용하는 지휘 및 제어 소프트웨어와 씨 울프 블록 2 미사일의 일부 내부 전자 부품과 같은 다른 프로그램에서 재사용되었다. 반대로, CAMM을 위해 개발된 일부 기술과 구성 요소는 블록 6 업그레이드의 일환으로 ASRAAM을 업그레이드하는 데 사용되었다.

2015년 1월, 국방부는 2014년 12월 말에 MBDA와 개발 및 제조 계약을 체결했다고 발표했다. 2017년 9월, 최초의 성공적인 Sea Ceptor (CAMM) 발사가 HMS 아가일 23형 호위함에서 해상에서 이루어졌다. 2021년 6월 24일, MBDA는 CAMM-ER이 2020년 말 이탈리아의 사격장에서 첫 번째 성공적인 실탄 발사를 완료했다고 발표했다. 2024년 3월 13일, MBDA가 2022년부터 2026년까지 CAMM 계열 미사일의 월 생산량을 3배로 늘릴 계획이라고 발표되었다. 또한, MBDA는 영국의 볼턴 시설의 생산 능력을 두 배로 늘리고, 이탈리아에 CAMM-ER을 위한 두 번째 최종 조립 라인을 만들 예정이다.

2.2. 도입

CAMM의 해상 적용은 "씨 셉터(Sea Ceptor)"로 판매된다. CAMM은 50m 크기의 근해/원해 순찰함과 같은 소형 선박 또는 구축함 및 프리깃함과 같은 대형 수상 전투함에 통합될 수 있다. 미사일용 양방향 데이터 링크를 위한 갑판 상부 안테나와 필요한 컴퓨팅 시스템만 설치하면 되며, 선박의 전투 관리 시스템과 쉽게 통합될 수 있도록 설계되었다.

CAMM의 연성 수직 발사 능력은 선박에서 대부분의 배출 관리 문제를 제거하여 다양한 선박 탑재 발사 옵션을 사용할 수 있게 한다.

--

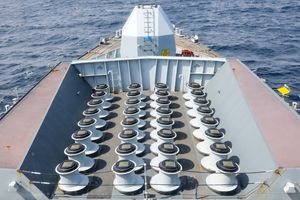

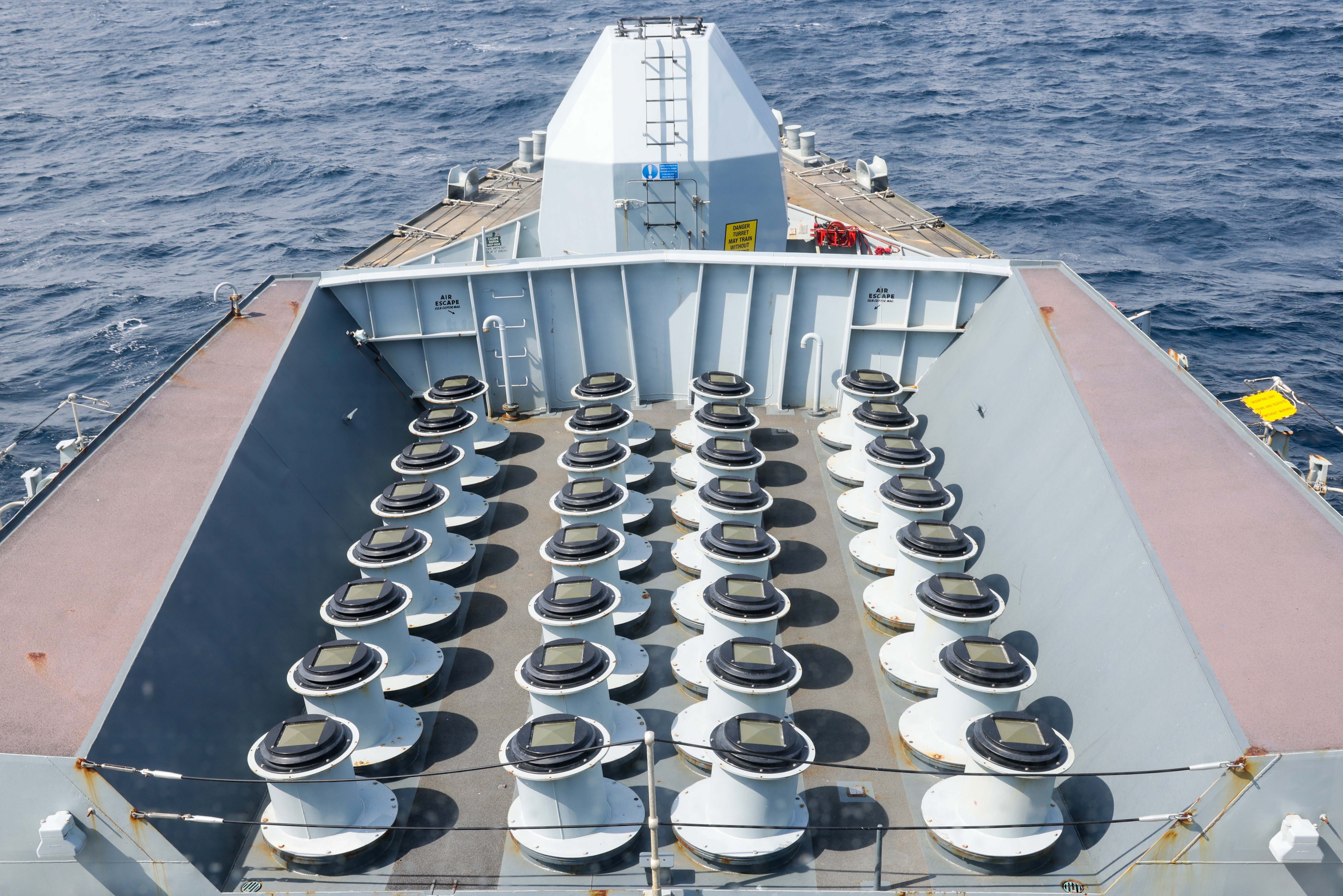

저비용, 저중량 옵션은 CAMM 자체 수직 발사 캐니스터(전투 시 돌출된 셀을 보호하는 데 사용되는 보호 덮개의 외형 때문에 속칭 "머쉬룸 팜"이라고 함)이며, 23형 프리깃함에 사용된 수직 발사 셀의 연장 및 수정된 버전을 사용한다. 이 발사 장치의 보다 모듈화된 버전은 나중에 6셀 발사 모듈을 사용하여 개발되었다.

또는, CAMM, CAMM-ER 및 CAMM-MR은 Host Extensible Launching System(ExLS)과의 통합 후 더 큰 다목적 Mk 41 수직 발사 시스템 또는 Mk 57 수직 발사 시스템에 탑재될 수 있다. 이는 훨씬 더 콤팩트하고 더 큰 미사일 탑재량(각 개별 발사 셀에 여러 미사일을 탑재할 수 있음)을 제공하지만, 더 무겁고 비용이 많이 든다. Sylver 수직 발사 시스템도 사용할 수 있다. ExLS 제품군은 Mk 41과 비교할 수 있는 전술 길이의 발사 기능을 제공하는 독립형 3셀 발사 모듈을 갖추고 있으며, CAMM 및 CAMM-ER을 위한 중간 발사 옵션으로 더 가볍고 작은 패키지로 제공된다.

영국 해군용 씨 셉터는 2018년 5월에 운용이 시작되었다. 최초 탑재함은 23형 호위함 "아르가일"로, 이 함선이 그 전까지 탑재하고 있던 씨 울프를 대체하는 형태로 배치되었다.

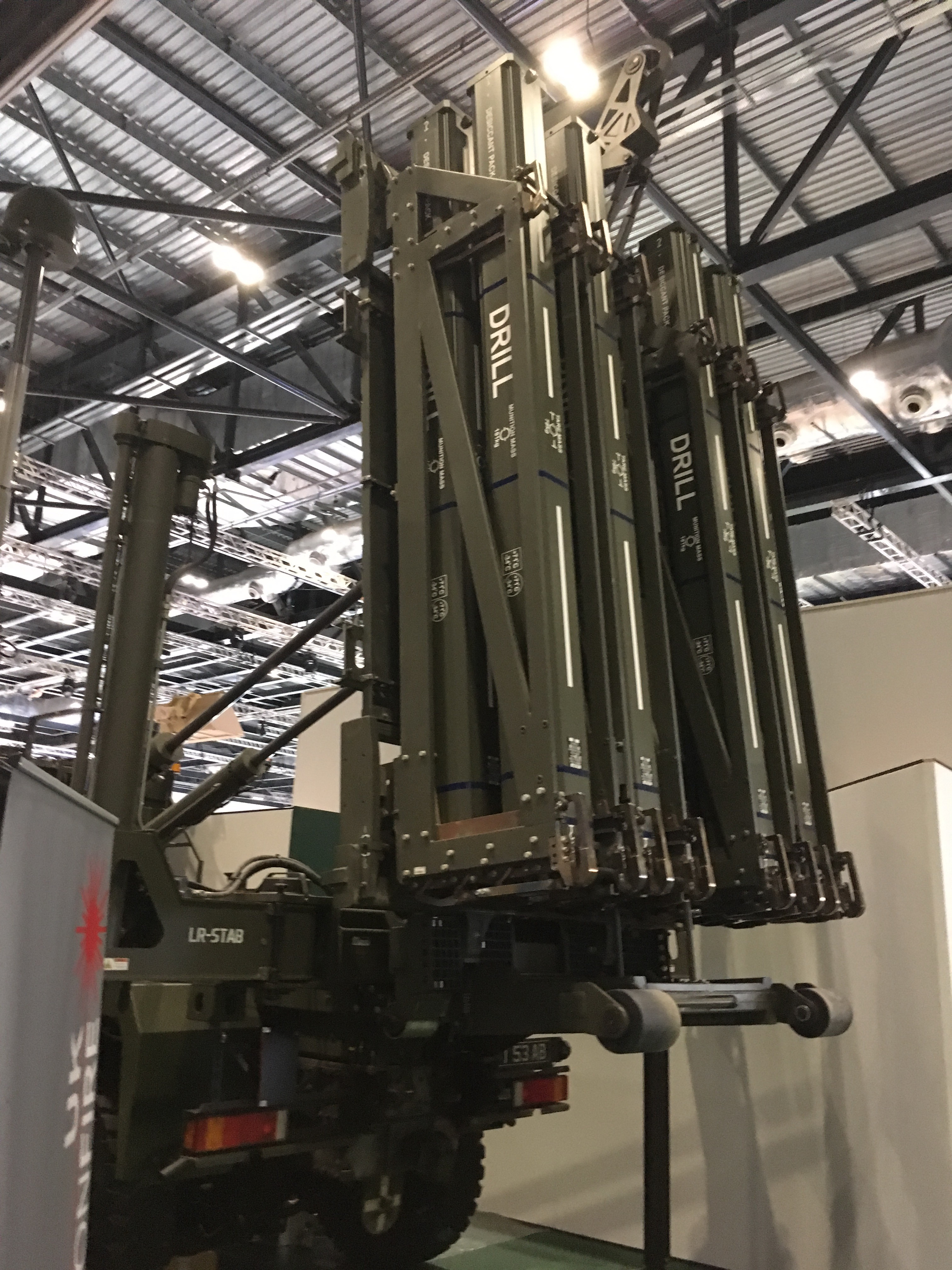

2021년 12월에는 육상 발사형 랜드 셉터가 영국 육군에 스카이 세이버 시스템으로 배치되었으며, 이듬해 2022년 1월에 운용이 시작되었다. 같은 달, 기존 레이피어 시스템을 교체하기 위해 포클랜드 제도에 배치된다는 발표가 있었다. 또한, 같은 해 3월에는 러시아의 우크라이나 침공에 따른 NATO의 동방 지역 방위력 강화로 스카이 세이버가 폴란드에 배치될 예정이다.

3. 특징

CAMM 계열 미사일은 해군 및 지상 기반 방공 시스템에서 상호 교환하여 사용할 수 있어, 군 부대 간에 탄약 공유가 가능하다. 영국 해군의 개함 방공 미사일은 CAMM(M) 또는 씨셉터(Sea Ceptor)로 불리며, 2016년 이후 시울프를 대체할 예정이다. 영국 육군의 단거리 방공 미사일은 스카이 세이버(Sky Sabre)의 미사일 부분으로 CAMM(L) 또는 랜드셉터(Land Ceptor)로 불리며, 2020년 이후 레이피어를 대체할 예정이다. 또한, ASRAAM의 후계가 될 단거리 공대공 미사일인 CAMM(A) 개발도 제안되고 있다.

CAMM은 공군의 단거리 공대공 미사일인 ASRAAM을 기반으로 설계되었다. 다만, ASRAAM이 적외선 영상 (IIR) 유도 방식을 사용하는 반면, CAMM은 액티브 레이더 호밍(ARH) 유도 방식을 채택했다.

CAMM(L)과 씨셉터는 모두 소프트 수직 발사(SVL)라는 새로운 수직 발사 시스템을 사용한다. 이는 미사일을 피스톤으로 사출한 후 공중에서 고체 연료 로켓 모터에 점화하는 방식이다. 씨셉터는 시울프 1발 용적에 4발을 수용할 수 있다.

3.1. 성능

CAMM은 AIM-132 아스람 공대공 미사일의 부품을 대부분 사용하여 2018년에 실전배치되었다. 항공기와 미사일을 요격할 수 있다.

CAMM의 주요 특징은 다음과 같다.

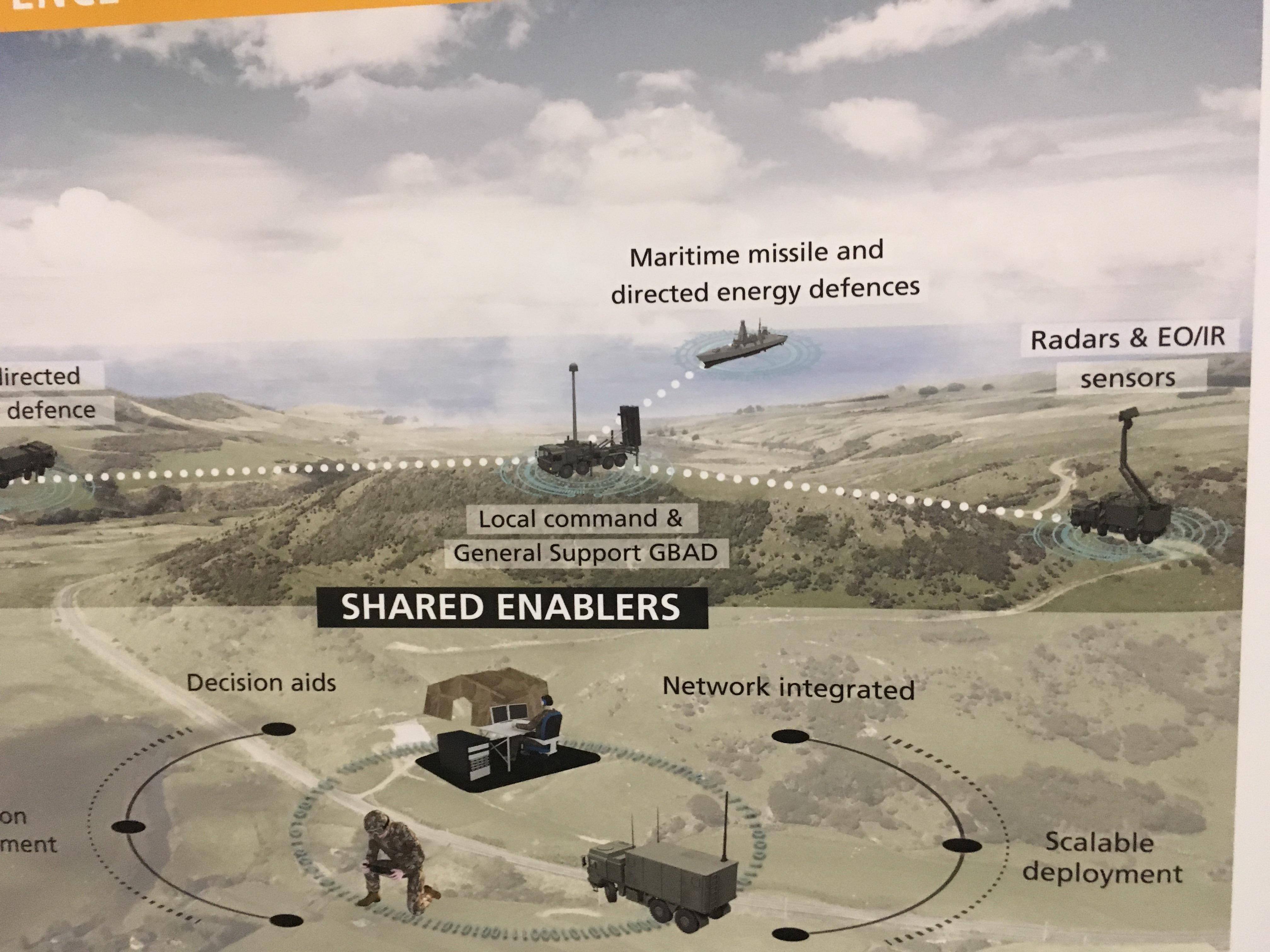

* 유도 방식: 비행 중 유도 및 재타겟팅을 위한 양방향 데이터 링크와 갈륨 나이트라이드(GaN) 고체 전력 증폭기 기술을 사용하는 능동 RF 탐색기를 결합하여 종말 유도(발사 후 획득)를 통해 모든 기상 조건에서 고성능을 제공한다. 데이터 링크를 통해 유도 입력을 수신하며, 미사일의 종말 단계까지의 타겟팅 데이터는 최신 3D 레이더 시스템에 있는 사격 통제 채널을 통해 제공될 수 있다. 함정 또는 지상 기반 방공 시스템(GBAD)이 전용 사격 통제 또는 레이더 조명기 시스템을 통합할 필요가 없어 시스템 비용, 무게 및 유지 관리 요구 사항을 줄이는 데 도움이 된다. 또한 함정의 전투 관리 시스템이나 GBAD 지휘소가 NATO의 링크 16과 같은 광범위 전장 데이터 링크 시스템과 호환될 경우, 항공기나 기타 방공 시스템을 포함한 연결된 자산으로부터 타겟팅 데이터를 받을 수 있다. 이러한 유도 방식은 여러 동시 표적(포화 공격) 및 "광범위한 표적 세트"에 대해 높은 발사 속도를 허용하며, "적절한" 지대지 능력도 갖추고 있다. 다만, 데이터 링크 사용 증가는 전자전 조치에 대한 취약성을 높일 수 있다는 우려가 있다.

* 소프트 수직 발사(SVL): 콜드 런치 시스템을 사용하여 미사일을 발사한다. 가스 발생기로 미사일을 캐니스터에서 공압식으로 배출 후 로켓 모터를 작동, 요격을 위해 가속한다. 이 방식은 다음과 같은 장점을 제공한다.
* 요격에 필요한 로켓 모터 에너지를 절약하여 최대 요격 거리가 증가한다.
* 발사 후 미사일의 턴오버 호를 줄여 최소 요격 거리를 감소시키고, 발사 중량의 30%를 절약한다.
* 발사 플랫폼 스트레스 감소 및 배출 관리 문제 제거로 발사기 유지 보수가 줄고, 가볍고 작은 발사기 옵션이 가능하며, 나무가 우거진 지역이나 도시 지역 등 발사 위치 자유도가 높아진다.
* 미사일 오작동 시 로켓 모터 연소 상태로 발사기에 갇힐 위험이 거의 없어 발사기와 주변 미사일 손상 위험이 감소한다.
* 발사 플랫폼 은폐(발사기 물리적 위장 가능) 및 발사 후 센서 방해 감소를 위한 발사 신호(시각/적외선)가 줄어든다.

* 유지 보수: 10년 또는 20년 동안 유지 보수가 필요 없는 설계로, 탄약은 발사 시까지 발사 캐니스터에 안전하게 밀봉된다.

* 소프트웨어: 개방형 시스템 아키텍처를 활용, 새로운 센서 및 전투 관리 시스템과의 통합이 용이하며, 서비스 수명 전반에 걸쳐 일반적인 업그레이드가 가능하다.

* [[둔감 탄약]] 규정 준수: 모든 CAMM 탄약은 손상 시 플랫폼 생존성 향상을 위해 둔감 탄약 규정을 준수한다.

* 상호 교환성: CAMM 계열 미사일은 해군 및 지상 기반 방공 시스템에서 상호 교환 사용이 가능하여, 군 부대 간 일반적인 사용 및 탄약 공유가 가능하다.

4. 파생형

CAMM은 무게 99kg, 길이 3.2m, 직경 166mm이다. ASRAAM과 동일한 로켓 모터를 사용하며, 비행 고도는 10km, 최소 사거리는 1km 미만, 최대 사거리는 25km 이상이다. IHS Jane's는 시험에서 최대 60km까지 도달했다고 보도했다. 이는 시 울프 (1km~10km)와 레이피어 (8.2km)보다 훨씬 긴 사거리다. CAMM은 4개 팩으로 포장 가능하다.

영국 해군용 개함 방공 미사일은 CAMM(M) 또는 씨셉터(Sea Ceptor)로 불리며, 2016년부터 시울프를 대체한다. 영국 육군용 단거리 방공 미사일은 스카이 세이버(Sky Sabre)의 미사일 부분인 CAMM(L) 또는 랜드셉터(Land Ceptor)로, 2020년부터 레이피어를 대체한다. ASRAAM 후계 단거리 공대공 미사일 CAMM(A) 개발도 제안되었다.

CAMM은 영국 공군의 단거리 공대공 미사일 ASRAAM을 기반으로 설계되었다. ASRAAM은 적외선 영상 (IIR) 유도 방식을 사용하지만, CAMM은 액티브 레이더 호밍 (ARH) 유도 방식을 채택했다.

CAMM(L)과 씨셉터는 소프트 수직 발사 (SVL) 수직 발사 시스템을 사용한다. 미사일을 피스톤으로 사출 후 공중에서 고체 연료 로켓 모터에 점화하는 방식이다. 씨셉터는 시울프 1발 공간에 4발을 수용할 수 있다.

5. 운용 국가

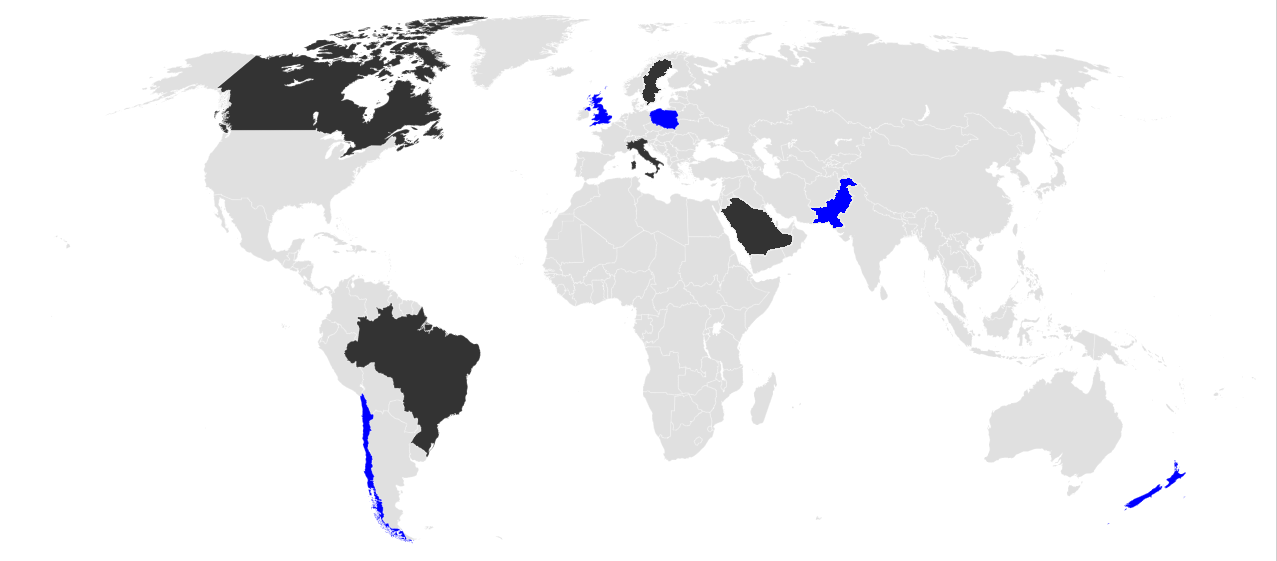

CAMM은 여러 국가에서 운용 중이거나 운용 예정인 미사일 시스템이다.

* 영국 해군은 2018년 5월부터 23형 호위함에 씨셉터(Sea Ceptor)를 탑재하여 운용 중이며, 영국 육군은 2022년 1월부터 스카이 세이버 방공 시스템을 통해 CAMM을 운용하고 있다.
* 브라질 해군, 칠레 해군, 뉴질랜드 왕립 해군도 해군 함정에 씨셉터를 탑재하여 운용 중이다.
* 이탈리아는 육군, 해군, 공군에서 CAMM-ER을 운용할 예정이다.
* 폴란드군은 PSR-A 필리카 초단거리 시스템에 CAMM을 통합하여 운용 중이며, PGZ를 통해 영국 MBDA와 폴란드에서 CAMM-ER 미사일 생산 계약을 체결했다.

5.1. 현 운용 국가

* 폴란드군 - CAMM 계열은 2021년 11월 폴란드 자체 개발 단거리 방공 시스템인 나레프의 유효 탄약으로 선정되었다. 2022년 4월, 러시아의 우크라이나 침공과 벨라루스 국경 위기 등 안보 상황 악화로 인해 폴란드는 임시 방안으로 두 개의 방공 포대에 소수의 CAMM을 구매했는데, 이는 'Mała Narew(작은 나레프)'로 알려져 있다. 2023년 4월, CAMM이 기존의 PSR-A 필리카 초단거리 시스템에 통합되어 3중 레이어 필리카+ (각 2개의 발사기를 갖춘 22개의 포대)를 만들 것이라고 발표되었다. 2023년 11월, 폴란드의 PGZ는 영국 MBDA와 폴란드에서 CAMM-ER 미사일 생산을 시작하는 계약을 체결했으며, 1,000발 이상의 미사일을 주문했다.
* 영국 육군 - CAMM을 장착한 스카이 세이버 방공 시스템이 2022년 1월 왕립 포병대에 배치되어 래피어를 대체하기 시작했다.
* 브라질 해군 – 2014년, 씨셉터(Sea Ceptor)는 새로운 타만다레급 호위함에 12셀 버섯형 발사기를 장착하기 위해 선정되었다.
* 칠레 해군 – 2014년, 씨셉터(Sea Ceptor)는 23형 호위함에서 씨울프(Sea Wolf)를 대체하기 위해 선정되었다 (32발). 2022년 기준으로 3척의 호위함 모두 씨셉터로 업그레이드되었다.
* 뉴질랜드 왕립 해군 – 2013년, 씨셉터(Sea Ceptor)는 테 카하와 테 마나의 안작급 호위함 시스템 업그레이드의 일환으로 RIM-7 시 스패로우를 대체하기 위해 선정되었다. 8셀 Mark 41 발사기는 20셀 버섯형 발사기(미사일 20발)로 교체되었다. 씨셉터의 첫 실사격은 2023년 7월부터 12월까지 테 마나의 배치 기간 동안 이루어졌다.
* 파키스탄 해군 – 최신 해군형 알바트로스 NG 시스템(CAMM-ER)이 2021년 3월, 새로운 바부르급 코르벳함에 장착하기 위해 선정되었지만, 이는 4월까지 공식적으로 공개되지 않았다. 2개의 6셀 버섯형 발사기 모듈(미사일 12발)이 주포 바로 뒤에 위치한다.
* 영국 해군 – 씨셉터(Sea Ceptor)는 2018년 5월 영국 해군에서 공식적으로 "실전 배치"되었으며, 23형 호위함에서 씨울프(Sea Wolf)를 대체했다(32발). 씨셉터는 또한 26형 (미사일 48발)과 31형 호위함에 장착될 예정이며(최소 32발), 45형 구축함에 24개의 새로운 사일로에 통합되어 구축함의 아스터 15를 대체할 예정이다.
