선더볼트 (인터페이스)

"오늘의AI위키"는 AI 기술로 일관성 있고 체계적인 최신 지식을 제공하는 혁신 플랫폼입니다.
"오늘의AI위키"의 AI를 통해 더욱 풍부하고 폭넓은 지식 경험을 누리세요.

1. 개요

썬더볼트는 인텔이 개발하고 애플과 협력하여 상용화한 고속 인터페이스이다. 2009년 "라이트 피크"라는 이름으로 처음 공개되었으며, PCI Express와 DisplayPort 프로토콜을 사용한다. 썬더볼트는 USB Type-C 커넥터를 사용하며, 데이터 전송과 전력 공급을 동시에 지원한다. 썬더볼트 1, 2, 3, 4, 5의 여러 버전이 있으며, 각 버전마다 전송 속도와 기능이 향상되었다. 썬더볼트는 주로 애플 제품에서 먼저 채택되었으며, 고성능 주변 기기 연결에 사용된다. USB4 규격은 썬더볼트 3 프로토콜을 기반으로 하며 썬더볼트와 USB의 통합을 이루었다.

선더볼트 (인터페이스)
기본 정보
이름선더볼트
종류듀얼 프로토콜 I/O

이미지 준비중입니다.

선더볼트 2까지의 커넥터 로고
설계자인텔, 애플
제조사다양함
생산 시작2011년 2월
대체 대상IEEE 1394 (FireWire), ExpressCard
외부 연결지원
데이지 체인지원, 선더볼트 4는 허브 지원, 최대 6개 장치 연결 가능
핫 플러그지원
길이구리선: 최대 3 m
광섬유: 최대 60 m
너비 (플러그)7.4 mm (소켓: 8.3 mm)
높이 (플러그)4.5 mm (소켓: 5.4 mm)
최대 전압18 V (버스 전원)
최대 전류550 mA (최대 9.9 W)
오디오 신호DisplayPort 프로토콜 또는 USB 기반 외부 오디오 카드, HDMI 변환기를 통한 오디오 지원
비디오 신호DisplayPort 프로토콜
데이터 신호지원
데이터 대역폭선더볼트 1: 2 채널, 각 10 Gbit/s (총 20 Gbit/s)
선더볼트 2: 총 20 Gbit/s
선더볼트 3, 4: 40 Gbit/s 양방향
선더볼트 5: 80 Gbit/s 양방향
데이터 장치해당 없음
데이터 스타일선더볼트 1: PCI Express 2.0 x4, DisplayPort 1.1a
선더볼트 2: PCI Express 2.0 x4, DisplayPort 1.2
선더볼트 3: PCI Express 3.0 x4, DisplayPort 1.2, USB 3.1 Gen 2
선더볼트 4: PCI Express 3.0 x4, DisplayPort 2.0, USB4
선더볼트 5: PCI Express 4.0 x4, DisplayPort 2.1, USB4
물리적 커넥터선더볼트 1, 2: Mini DisplayPort
선더볼트 3, 4, 5: USB-C
핀 수선더볼트 1, 2: 20
선더볼트 3, 4, 5: 24

이미지 준비중입니다.

핀 배열
핀 정보 (Mini DisplayPort)
핀 1접지 (GND)
핀 2핫 플러그 감지 (HPD)
핀 3고속 전송 0 (Positive, HS0TX(P))
핀 4고속 수신 0 (Positive, HS0RX(P))
핀 5고속 전송 0 (Negative, HS0TX(N))
핀 6고속 수신 0 (Negative, HS0RX(N))
핀 7접지 (GND)
핀 8접지 (GND)
핀 9저속 전송 (LSR2P TX)
핀 10접지 (예약됨, GND)
핀 11저속 수신 (LSP2R RX)
핀 12접지 (예약됨, GND)
핀 13접지 (GND)
핀 14접지 (GND)
핀 15고속 전송 1 (Positive, HS1TX(P))
핀 16고속 수신 1 (Positive, HS1RX(P))
핀 17고속 전송 1 (Negative, HS1TX(N))
핀 18고속 수신 1 (Negative, HS1RX(N))
핀 19접지 (GND)
핀 20전원 (DPPWR)
핀 배열 참고사항케이블은 크로스오버 케이블이며, 모든 송수신 레인을 교환함. 예를 들어 소스 측의 HS1TX(P)는 싱크 측의 HS1RX(P)에 연결됨.
📚 더 읽어볼만한 페이지
  • 광전자공학 - 캐리어 생성 및 재결합
    캐리어 생성 및 재결합은 반도체 내에서 전자의 이동과 관련된 현상으로, 밴드 구조에 따라 특성이 달라지며, Shockley-Read-Hall, 방사, 오제 재결합 등 다양한 과정을 통해 발생하여 반도체 소자의 성능에 영향을 미친다.
  • 광전자공학 - 광검출기
    광검출기는 빛을 전기 신호로 변환하는 장치로, 작동 원리에 따라 다양한 유형으로 나뉘며 통신, 의료 등 여러 분야에서 활용되고, 양자 효율, 응답도 등의 성능 지표를 가진다.
  • 섬유광학 - 광섬유
    광섬유는 굴절률이 다른 코어와 클래딩으로 구성되어 전반사 원리를 통해 빛을 효율적으로 전송하는 가느다란 유리 또는 플라스틱 실로, 통신, 의료, 조명 등 다양한 분야에 활용되며 고속 통신의 핵심 매체로 자리 잡았다.
  • 섬유광학 - 개구수
    개구수는 렌즈나 광섬유의 집광 또는 전파 능력을 나타내는 무차원 수치로, 굴절률과 최대 각도의 사인 값의 곱으로 정의되며, 분해능, f-수, 발산각, 수광 능력 등 광학 시스템 성능 평가에 사용된다.
  • 광섬유 통신 - 다크 파이버
    다크 파이버는 통신 사업자가 사용하지 않는 비어있는 광섬유 케이블을 의미하며, 케이블 설치 비용 절감을 위해 수요보다 더 많은 광섬유를 설치하는 과정에서 발생한다.
  • 광섬유 통신 - FTTX
    FTTx는 광섬유를 활용한 통신 서비스 네트워크 구축 방식으로, 광섬유 연결 위치에 따라 FTTH, FTTB, FTTC, FTTN 등으로 나뉘며, 각 방식은 구축 비용과 제공 대역폭에 차이가 있고, VDSL, PON 기술을 기반으로 초고속 인터넷 서비스 제공에 중요한 역할을 담당하며 미래 기술 발전에 필수적인 인프라로 지속적인 발전과 보급 확대가 예상된다.
목차

2. 역사

인텔의 실리콘 광통신 연구소에서 개발된 선더볼트는 초기에는 "라이트 피크"라는 이름으로 불렸고, 2011년 이후에는 실리콘 광통신 링크라고 불리기도 했다.

애플과 인텔은 라이트피크의 구리선 버전을 공동 개발하였다. 애플은 '선더볼트'를 상표로 등록하였으나 곧 더 넓은 범위의 지적재산권을 갖고 있는 인텔에게 상표를 넘겨주었다.

선더볼트 컨트롤러는 하나 이상의 PCIe와 디스플레이 포트 데이터를 다중화시켜 이중 선더볼트로 전달하고, 다른 쪽에서 PCIe와 디스플레이 포트 기기를 위해 역다중화시킨다. 선더볼트 포트 하나는 허브나 데이지 체인을 통해 선더볼트 기기 여섯 개까지 지원한다. 미니 디스플레이포트가 하나 달린 모니터나 다른 기기들은 체인 가장 끝에 연결되어야 한다.

선더볼트는 DP-1.1a 기기들과 호환 가능하다. DP 기기와 연결되었을 때 선더볼트 포트는 아웃풋 핀 네 가닥에서 가닥 하나당 5.4Gbit 이하의 속도로 네이티브 디스플레이포트 신호를 제공한다. 선더볼트 기기와 연결되었을 경우 가닥 하나당 데이터 전송 속도는 10 Gbit/s가 되고 네 개의 선더볼트 가닥은 입력과 출력이 각각 10Gbit/s인 두 개의 이중 케이블처럼 작동한다.

FireWire의 후속으로 개발된 인터페이스로, USB 3.0과 비교하여 데이지 체인을 지원하는 등 다기능이며 고성능을 가지고 있지만, 호스트 측과 장치 측 모두에 인텔사製 모듈이 필요하여 USB에 비해 비용이 많이 든다。

처음 개발 당시 Light Peak라고 불린 데이터 전송로는 USB, 이더넷, DisplayPort, IEEE 1394, 파이버 채널 등 다양한 통신 프로토콜로 데이터 통신을 가능하게 하는 멀티 프로토콜 사양으로 설계되었다. Thunderbolt로 개칭되어 정식 규격으로 제정될 때 프로토콜은 PCI Express 2.0과 DisplayPort 1.1a만 남게 되었다.

광섬유를 사용한 케이블도 2013년 초에 출시되었다. 전선으로는 수 미터, 광섬유로는 수십 미터까지 통신이 가능하다.

케이블은 USB 3.0보다 강력한 전원 공급 능력을 가지며, 처음부터 최대 10W를 공급할 수 있었다. 연결은 SCSI나 IEEE 1394와 같은 데이지 체인 방식에 대응하며, 호스트 측 1포트당 최대 6대의 주변 기기를 연결할 수 있다. 커넥터 형태는 Thunderbolt 2까지 Mini DisplayPort와 동일했고, Thunderbolt 3부터는 USB Type-C를 채용했다. 전원 공급 능력은 Thunderbolt 3에서는 최대 100W로 향상되었고, Thunderbolt 4에서 USB-PD EPR을 지원하는 제품은 최대 240W까지 공급이 가능하다。

데이터 전송 속도는 상행선과 하행선 모두 10Gbps의 전이중 통신이다. 신호 레벨의 전송 속도는 10.3125Gbps이며, 64b/66b로 부호화되어 실제 데이터 전송 속도는 10Gbps이다. 양방향의 경우 2레인으로 20Gbps까지 지원한다. 2022년에 기술 발표된 차세대 Thunderbolt에서는 한쪽 최대 120Gbps를 실현한다。

상업적으로는 2011년 애플의 맥북 프로에 처음으로 도입되었으며, 커넥터는 애플이 개발한 미니 디스플레이포트를 사용했다.

2.1. 개발 초기 (Light Peak)

인텔의 실리콘 광통신 연구소에서 개발된 선더볼트는 초기에는 "라이트 피크"라는 이름으로 불렸다. 2011년 이후에는 실리콘 광통신 링크라고 불리기도 했다. 이 기술은 원래 광섬유를 이용한 고속 데이터 전송을 목표로 개발되었다.

그러나, 구리 선을 사용해도 더 낮은 가격으로 채널당 10 Gbit/s의 속도를 낼 수 있다는 사실이 밝혀졌다. 애플과 인텔은 라이트 피크의 구리선 버전을 공동 개발했고, 애플은 "선더볼트"라는 상표를 등록했지만, 이후 더 넓은 범위의 지적재산권을 가진 인텔에게 상표를 넘겨주었다.

2009년 인텔 개발자 포럼(IDF)에서 인텔은 라이트 피크를 처음 공개했다. 당시 프로토타입 Mac Pro 로직 보드를 사용하여 수정된 USB(Universal Serial Bus) 끝단이 있는 30미터 광 케이블 하나로 두 개의 1080p 비디오 스트림과 근거리 통신망(LAN), 저장 장치를 실행하는 시연을 보였다. 인텔은 이 기술이 플라스틱 광 케이블을 통해 초기 10Gbit/s, 최종적으로 100Gbit/s의 속도를 낼 수 있을 것이라고 설명했다.

2010년 5월, 브뤼셀에서 인텔은 라이트 피크 커넥터가 장착된 노트북을 시연하며 이 기술이 소형화되었음을 보여주었다. 이 시연에서 노트북은 연결을 통해 두 개의 동시 HD 비디오 스트림을 전송했다.

2.2. 구리선 기반으로 변경 및 애플과의 협력

인텔과 애플은 라이트피크의 구리선 버전을 공동 개발하였다. 애플은 '선더볼트'를 상표로 등록하였으나, 곧 더 넓은 범위의 지적재산권을 갖고 있는 인텔에게 상표를 넘겨주었다.

선더볼트는 원래 광섬유 기술로 구상되었지만, 인텔은 비용 절감과 연결된 장치에 최대 10W의 전력을 공급하기 위해 구리선을 이용한 전기 연결 방식으로 전환했다.

2.3. 상용화 및 발전

애플과 인텔은 라이트피크의 구리선 버전을 공동 개발하여, 2011년 맥북 프로에 처음으로 상용화하였다. 커넥터는 애플이 개발한 미니 디스플레이포트를 사용했다. 이후 썬더볼트는 지속적으로 발전하여, 썬더볼트 3부터는 USB Type-C 커넥터를 채택하고, 전원 공급 능력도 향상되었다. 썬더볼트 4는 썬더볼트 3 장치를 지원하지만, 이전 버전은 어댑터를 사용해야 하는 경우가 있다.

썬더볼트는 FireWire의 후속으로 개발된 인터페이스로, USB 3.0과 비교하여 데이지 체인을 지원하는 등 다기능이며 고성능을 가지고 있지만, 인텔(Intel)사의 모듈이 필요하여 USB에 비해 비용이 많이 든다.

썬더볼트 3 이후 포트는 데이터 전송, 2개의 4K 60Hz 디스플레이 지원, 최대 100W의 노트북 고속 충전을 단일 케이블로 제공한다. 모든 썬더볼트 또는 USB 도크는 썬더볼트 3 컴퓨터에 연결할 수 있으며, USB 장치도 썬더볼트 3 이후 포트에 연결할 수 있다. DisplayPort 및 미니 DisplayPort 장치도 지원된다.

썬더볼트 케이블은 USB 3.0보다 강력한 전원 공급 능력을 가지며, 처음부터 최대 10W를 공급할 수 있었다. 썬더볼트 3에서는 최대 100W, 썬더볼트 4에서 USB-PD EPR을 지원하는 제품은 최대 240W까지 공급이 가능하다.

데이터 전송 속도는 상행선과 하행선 모두 10Gbps의 전이중 통신이다. 양방향의 경우 2레인으로 20Gbps까지 지원한다. 2022년에 기술 발표된 차세대 Thunderbolt에서는 한쪽 최대 120Gbps를 실현한다.

3. 기술적 특징

선더볼트는 PCIe와 디스플레이 포트 데이터를 다중화시켜 이중 선더볼트로 전달하고, 다른 쪽에서 PCIe와 디스플레이 포트 기기를 위해 역다중화한다. 디스플레이 포트 기기와 연결되었을 때 선더볼트 포트는 아웃풋 핀 네 가닥에서 가닥 하나당 5.4Gbit 이하의 속도로 네이티브 디스플레이포트 신호를 제공한다. 선더볼트 기기와 연결되었을 경우 가닥 하나당 데이터 전송 속도는 10 Gbit/s가 되고 네개의 선더볼트 가닥은 입력과 출력이 각각 10Gbit/s인 두개의 이중 케이블처럼 작동한다.

Thunderbolt 링크 연결
Thunderbolt 링크 연결

인텔은 두 가지 유형의 Thunderbolt 컨트롤러(2 포트 및 1 포트)를 제공하며, 주변 장치와 컴퓨터 모두 컨트롤러가 필요하다.

선더볼트는 원래 물리 계층에서 인텔의 파트너사들과 인텔 실리콘 광통신 연구소에서 개발된 컴포넌트와 광섬유를 배타적으로 활용하기 위해서 개발되었다. 처음에는 라이트 피크라는 이름을 썼고, 2011년 이후에는 실리콘 광통신 링크라고 불렸다. 그러나 구리 선을 이용해 더 낮은 가격으로 채널당 10 Gbit/s의 속도를 구현할 수 있다는 것이 밝혀졌다.

애플과 인텔은 라이트피크의 구리선 버전을 공동개발하였다. 애플은 선더볼트를 상표로 등록하였으나 곧 더 넓은 범위의 지적재산권을 갖고 있는 인텔에게 상표를 넘겨주었다.

FireWire의 후속으로 개발된 인터페이스로, 호스트 기기에 다양한 주변 기기를 연결하기 위한 버스 규격이다.

Thunderbolt 포트에서 사용되는 기호
Thunderbolt 포트에서 사용되는 기호


데이터 전송 속도는 상행선과 하행선 모두 10Gbps의 전이중 통신이다. 신호 레벨의 전송 속도는 10.3125Gbps이며, 64b/66b로 부호화되어 실제 데이터 전송 속도는 10Gbps이다. 양방향의 경우 2레인으로 20Gbps까지 지원한다. 2022년에 기술 발표된 차세대 Thunderbolt에서는 한쪽 최대 120Gbps를 실현한다.

3.1. 프로토콜 통합

PCIe영어와 DisplayPort영어 프로토콜을 통합하여 데이터와 비디오 신호를 동시에 전송한다. 다중화 및 역다중화 기술을 통해 데이터를 처리한다. 하나의 선더볼트 포트는 허브나 데이지 체인을 통해 최대 6개의 선더볼트 기기를 지원할 수 있다.

선더볼트 컨트롤러는 연결된 PCIe영어 및 DisplayPort영어 장치에서 하나 이상의 개별 데이터 레인을 다중화하여 두 개의 이중 선더볼트 레인을 통해 전송한 다음, 다른 쪽 끝에서 PCIe영어 및 DisplayPort영어 장치에서 사용할 수 있도록 역다중화한다.

선더볼트는 DisplayPort영어 데이터 및 PCIe영어 연결에 접근할 수 있는 PCIe영어 그래픽 카드 또는 맥북 에어와 같은 온보드 비디오가 있는 컴퓨터의 마더보드에서 구현할 수 있다.

PCI Express 2.0과 DisplayPort 1.1a 프로토콜만 정식 규격으로 제정되었다.

3.2. 커넥터 및 포트

초기에는 애플이 개발한 미니 디스플레이포트 커넥터를 사용했으며, 맥북 프로에 처음으로 도입되었다. Mini DisplayPort와 동일한 형태를 가지고 있어, DisplayPort 기기와의 호환성을 제공했다.

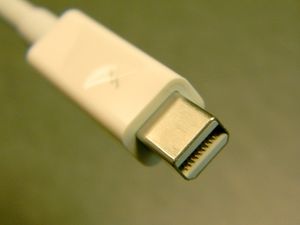

Thunderbolt 1 또는 2 커넥터
Thunderbolt 1 또는 2 커넥터

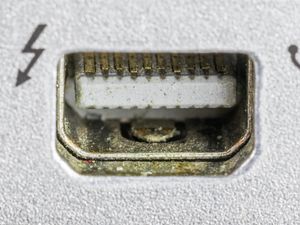

Thunderbolt 1 또는 2 포트
Thunderbolt 1 또는 2 포트


Thunderbolt 3부터는 USB-C 커넥터를 채택하여, USB-C 포트와의 호환성을 제공한다. Thunderbolt 3/4/5는 USB-C를 사용한다. Thunderbolt 3에서는 최대 100W, Thunderbolt 4에서 USB-PD EPR을 지원하는 제품은 최대 240W까지 전원 공급이 가능하다.

3.3. 데이지 체인

선더볼트는 데이지 체인 방식으로 최대 6개의 장치를 연결할 수 있다. SCSI나 IEEE 1394와 같이 호스트 측 1포트당 최대 6대의 주변 기기를 연결할 수 있으며, 단일 Mini DisplayPort 모니터 또는 다른 종류의 장치는 체인의 맨 끝에 연결해야 한다.

3.4. 전력 공급

USB 3.0보다 강력한 전원 공급 능력을 가진 선더볼트 케이블은 처음부터 최대 10W를 공급할 수 있었다. Thunderbolt 3부터는 USB Type-C 커넥터를 채택했으며, Thunderbolt 2에서 최대 10W였던 전원 공급 능력은 Thunderbolt 3에서 최대 100W로 향상되었다. Thunderbolt 4에서 USB-PD EPR을 지원하는 제품은 최대 240W까지 공급 가능하다.

4. 버전별 사양

👆
좌우로 밀어서 보기
썬더볼트 버전별 사양 비교
버전썬더볼트 1썬더볼트 2썬더볼트 3썬더볼트 4썬더볼트 5
최대 대역폭10 Gbit/s (양방향)20 Gbit/s (양방향)40 Gbit/s (양방향)40 Gbit/s (양방향)80 Gbit/s (양방향),
120 Gbit/s (단방향)
커넥터미니 디스플레이포트미니 디스플레이포트USB-CUSB-CUSB-C
DisplayPort 지원DisplayPort 1.1aDisplayPort 1.2DisplayPort 1.2DisplayPort 1.2DisplayPort 2.1
PCI Express 지원PCI Express 2.0PCI Express 2.0PCI Express 3.0PCI Express 3.0PCI Express Gen. 4 x4
최대 전력 공급10W10W100W (USB-PD)100W (USB-PD)240W (USB-PD EPR)
기타 특징데이지 체인 지원 (최대 6대)채널 집성 (20 Gbit/s)USB 3.1 Gen 2 지원, 인텔 VT-d 기반 직접 메모리 접근 보호USB4 준거, 데이지 체인 및 USB 허브 지원USB4 2.0 지원


썬더볼트는 FireWire의 후속으로 개발된 인터페이스로, 각 버전별 주요 사양은 위 표와 같다. 썬더볼트 1은 USB 3.0에 비해 고성능이지만 비용이 높다는 특징이 있다. 썬더볼트 3는 USB-C 커넥터를 사용하며, USB 3.1 Gen 2를 지원하고, 0.5미터 이상의 케이블에서는 최대 성능을 위해 특수한 "액티브" 케이블이 필요할 수 있다. 썬더볼트 4는 USB4 규격에 준거하며, PCI Express 3.0의 4 레인을 사용하는 등 성능 향상이 이루어졌다. 썬더볼트 5는 USB Implementers Forum(USB-IF)의 USB4 2.0 사양에 맞춰 개발되었으며, 대역폭이 크게 향상되었다.

인텔은 2024년부터 썬더볼트 5와 호환되는 컴퓨터 및 액세서리가 출시될 것이라고 발표했다.

4.1. Thunderbolt 1

2011년 맥북 프로에 최초로 적용된 썬더볼트 1은 애플과 인텔이 공동 개발하였다. 원래는 물리 계층에서 광섬유를 배타적으로 활용하는 '라이트 피크'라는 이름으로 개발되었으나, 구리 선을 이용해 더 낮은 가격으로 채널당 10 Gbit/s의 속도를 구현할 수 있게 되었다.

커넥터는 애플이 개발한 미니 디스플레이포트를 사용하며, 하나의 포트로 최대 6개의 썬더볼트 기기를 다중화하여 데이지 체인 방식으로 연결할 수 있다. 디스플레이포트 기기와 연결될 때는 가닥 하나당 5.4Gbit 이하의 속도로 네이티브 디스플레이포트 신호를 제공하고, 썬더볼트 기기와 연결될 때는 가닥 하나당 10 Gbit/s의 데이터 전송 속도를 제공한다. 입력과 출력이 각각 10Gbit/s인 두 개의 이중 케이블처럼 작동하여 양방향 최대 10Gbps의 속도를 낼 수 있다.

CNET의 브룩 크로더스는 2011년 초에 출시될 맥북 프로 업데이트에 새로운 데이터 포트가 포함될 것이라는 소문이 있었으며, 그가 Light Peak(썬더볼트)일 것이라고 추측했다. 애플은 썬더볼트 포트당 최대 6개의 데이지 체인 주변 장치를 지원하며, 데이지 체인을 지원하지 않는 경우 디스플레이가 체인의 끝에 있어야 한다고 밝혔다.

애플은 2011년 2월에 썬더볼트 포트 1개를 탑재한 맥북 프로 (13인치, 2011년 초), 맥북 프로 (15인치, 2011년 초), 및 맥북 프로 (17인치, 2011년 초)를 출시했다. 2011년 5월에는 썬더볼트 포트 1개를 탑재한 아이맥 (21.5인치, 2011년 중반)과 썬더볼트 포트 2개를 탑재한 아이맥 (27인치, 2011년 중반)을 출시했다. 2011년 7월에는 썬더볼트 포트 1개를 탑재한 맥 미니 (2011년 중반), 맥북 에어 (11인치, 2011년 중반), 맥북 에어 (13인치, 2011년 중반) 및 애플 썬더볼트 디스플레이를 출시했다.

썬더볼트 1은 FireWire의 후속으로 개발된 인터페이스로, 호스트 기기에 다양한 주변 기기를 연결하기 위한 버스 규격이다. USB 3.0과 비교하여 데이지 체인을 지원하는 등 다기능이며 고성능을 가지고 있지만, 호스트 측과 장치 측 모두에 인텔(Intel)사製 모듈이 필요하여 USB에 비해 비용이 많이 든다.

4.2. Thunderbolt 2

2013년 6월, 인텔은 코드명 "Falcon Ridge" 컨트롤러 기반의 차세대 썬더볼트를 "썬더볼트 2"로 명명하고, 같은 해 생산에 들어갔다고 발표했다. 썬더볼트 2는 기존의 10Gbps 채널 두 개를 결합하여 20Gbps의 데이터 전송 속도를 제공한다. 이는 최대 대역폭을 유지하면서도 사용 유연성을 높였다.

애플은 2013년 6월에 썬더볼트 2 포트 6개를 갖춘 Mac Pro (Late 2013)를 발표했고, 2013년 10월에는 썬더볼트 2 포트 2개를 갖춘 MacBook Pro (Retina, 13-inch, Late 2013), 및 MacBook Pro (Retina, 15-inch, Late 2013)를 발표했다. 2014년 10월에는 썬더볼트 2 포트 2개를 갖춘 Mac mini (Late 2014), 및 iMac (Retina 5K, 27-inch, Late 2014)를 발표했으며, 2015년 3월에는 썬더볼트 2 포트 1개를 갖춘 MacBook Air (11-inch, Early 2015), 및 MacBook Air (13-inch, Early 2015)를 발표하여 자사 제품에 썬더볼트 2를 적극적으로 채택했다.

썬더볼트 1과 썬더볼트 2는 물리적 대역폭이 동일하여 썬더볼트 1 케이블이 썬더볼트 2 인터페이스와 호환된다. 썬더볼트 2는 채널 집성을 통해 논리적으로 두 개의 10Gbit/s 채널을 하나의 20Gbit/s 채널로 결합할 수 있다.

인텔은 썬더볼트 2가 4K 비디오를 전송하면서 동시에 별도 모니터에 표시할 수 있다고 밝혔다. 썬더볼트 2는 DisplayPort 1.2를 지원하여 단일 4K 비디오 모니터 또는 듀얼 QHD 모니터로 비디오 스트리밍을 할 수 있다. 또한, 썬더볼트 2는 하위 호환성을 가지므로 모든 썬더볼트 케이블 및 커넥터는 썬더볼트 1과 호환된다.

최초의 소비자용 썬더볼트 2 제품은 2013년 8월 19일에 발표된 Asus의 Z87-Deluxe/Quad 마더보드였으며, 썬더볼트 2를 탑재한 최초의 시스템은 2013년 10월 22일에 출시된 애플의 2013년 후반 Retina MacBook Pro였다. 커넥터는 Mini DisplayPort를 사용하여 썬더볼트 1과의 하위 호환성을 유지한다.

4.3. Thunderbolt 3

썬더볼트 3(Thunderbolt 3)은 인텔에서 개발한 하드웨어 인터페이스이다. USB-C 커넥터를 사용하며, USB 3.1 Gen 2를 지원한다. 0.5미터 이상의 케이블에서는 최대 성능을 위해 특수한 "액티브" 케이블이 필요할 수 있다. 썬더볼트 2에 비해 대역폭이 40Gbit/s (5GB/s)로 두 배 증가했다.

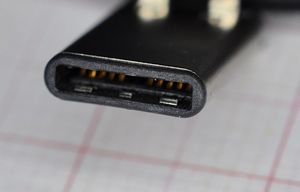

USB-C 썬더볼트 3, 4 또는 5 커넥터
USB-C 썬더볼트 3, 4 또는 5 커넥터

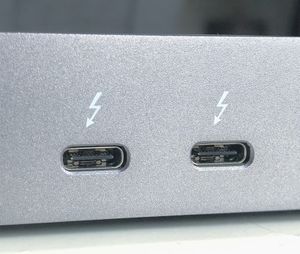

썬더볼트 3, 4 또는 5 포트
썬더볼트 3, 4 또는 5 포트


인텔의 썬더볼트 3 컨트롤러(코드명: "Alpine Ridge" 또는 "Titan Ridge")는 전력 소비를 절반으로 줄이고, 이전 컨트롤러가 단일 디스플레이만 지원했던 것과 달리 두 개의 외부 4K 디스플레이를 60Hz로 동시에 구동할 수 있다. (또는 단일 외부 4K 디스플레이를 120Hz, 2016년 맥북 프로의 경우 5K 디스플레이를 60Hz로 구동) 새로운 컨트롤러는 PCIe 3.0 및 DisplayPort 1.2를 포함한 다른 프로토콜도 지원한다. 썬더볼트 3은 구리 케이블에서 최대 15와트의 전력 전달을, 광 케이블에서는 전력 전달 기능이 없다. 구리 케이블에서 USB-C를 사용하면 USB 전력 공급을 통합하여 포트가 최대 100와트의 전력을 공급하거나 받을 수 있다. 썬더볼트 3은 어댑터나 전환 케이블을 사용하면 이전 두 버전과 호환된다.

인텔은 각 컨트롤러에 대해 세 가지 종류를 제공한다.

* 듀얼 포트(Double Port, DP): PCIe 3.0 ×4 링크를 사용하여 두 개의 썬더볼트 3 포트 제공 (DSL6540, JHL6540, JHL7540)
* 싱글 포트(Single Port, SP): PCIe 3.0 ×4 링크를 사용하여 하나의 썬더볼트 3 포트 제공 (DSL6340, JHL6340, JHL7340)
* 저전력(Low Power, LP): PCIe 3.0 ×2 링크를 사용하여 하나의 썬더볼트 3 포트 제공 (JHL6240)

이는 이전의 고급 장치(2세대 Mac Pro, iMac, Retina MacBook Pro, Mac Mini)에서 듀얼 포트 컨트롤러를 사용하고, 저가형 저전력 장치(MacBook Air)에서 싱글 포트 버전을 사용하던 관행을 따른 것이다.

2015년 말에서 2016년 초에 출시된 인텔의 Skylake 아키텍처 칩셋에 대한 지원이 추가되었다.

썬더볼트 3 포트를 탑재한 장치는 2015년 12월 초부터 출시되기 시작했으며, Microsoft Windows를 실행하는 노트북(에이서, 에이수스, Clevo, HP(HP Inc.), 델, 델 에일리언웨어, 레노버, MSI(Micro-Star International), 레이저, 소니)과 마더보드(기가바이트) 등이 포함되었다.

2016년 10월, 애플은 MacBook Pro (13인치, 2016, 2 썬더볼트 3 포트) (두 개의 썬더볼트 3 포트), MacBook Pro (13인치, 2016, 4 썬더볼트 3 포트) 및 MacBook Pro (15인치, 2016) (네 개의 썬더볼트 3 포트)를 발표했다. 2017년 6월, 애플은 아이맥 (21.5인치, 2017), 아이맥 (Retina 4K, 21.5인치, 2017), 아이맥 (Retina 5K, 27인치, 2017) (두 개의 썬더볼트 3 포트)와 아이맥 프로 (네 개의 썬더볼트 3 포트, 2017년 12월 출시)를 발표했다. 2018년 10월, 애플은 MacBook Air (Retina, 13인치, 2018) (두 개의 썬더볼트 3 포트)와 Mac mini (2018) (네 개의 썬더볼트 3 포트)를 발표했다. 2019년 6월, 애플은 Mac Pro (2019) 및 Mac Pro (Rack, 2019) (최대 12개의 썬더볼트 3 포트)와 Pro Display XDR (한 개의 썬더볼트 3 포트)를 공개했으며, 두 제품 모두 2019년 12월에 출시되었다. 2022년 3월, 애플은 Studio Display (한 개의 썬더볼트 3 포트)를 출시했다.

2018년 1월 8일, 인텔은 "향상된 견고성"과 DisplayPort 1.4 지원을 특징으로 하는 제품 갱신(코드명: Titan Ridge)을 발표했다. 인텔은 싱글 포트(JHL7340) 및 듀얼 포트(JHL7540) 버전의 호스트 컨트롤러와 두 개의 썬더볼트 3 포트를 지원하는 주변 컨트롤러(JHL7440)를 제공한다. 새로운 주변 컨트롤러는 이제 USB 싱크로 작동할 수 있다(일반 USB-C 포트와 호환).

2015년 6월에 USB-C 커넥터를 이용하여 전송 속도 40 Gbps를 실현하는 썬더볼트 3를 발표했다. 애플은 썬더볼트 3를 탑재한 MacBook Pro (2016)를 2016년 10월 28일에 출시했다.

전송 속도 40 Gbps는 영상용 대역과 데이터용 대역의 합계이며, 데이터 전송에 이용할 수 있는 대역은 22 Gbps까지이다. 일부 시스템에서는 컨트롤러와 CPU가 PCI Express 3.0의 2 레인으로 연결되어 최대 16 Gbps가 된다. 인텔은 썬더볼트 4의 출시와 함께 썬더볼트 3의 데이터 전송 대역을 16 Gbps로 설명하고 있지만, 2016년에 공개된 슬라이드에서는 22 Gbps로 되어 있어, 이 차이의 이유는 불명확하다.

썬더볼트 3 포트가 탑재된 애플 기기 목록은 다음과 같다:

👆
좌우로 밀어서 보기
기기명포트 수
MacBook Pro (13-inch, Two Thunderbolt 3 ports, 2016 to 2020)2개
MacBook Pro (13-inch, Four Thunderbolt 3 ports, 2016 to 2020)4개
MacBook Pro (15-inch, 2016 to 2019)4개
MacBook Pro (16-inch, 2019)4개
MacBook Air (Retina, 13-inch, 2018 to 2020)2개
iMac (Retina 5K, 27-inch, 2017 to 2020)2개
iMac (Retina 4K, 21.5-inch, 2017 to 2019)2개
iMac (21.5-inch, 2017)2개
iMac Pro (2017)4개
Mac Pro (2019 + Rack, 2019)최대 12개
Mac mini (2018)4개
Pro Display XDR (2019)1개
Studio Display (2022)1개

4.4. Thunderbolt 4

2020년 1월, 인텔은 USB4 규격에 준거한 Thunderbolt 4를 발표했다.애플은 2021년 10월 18일에 Thunderbolt 4를 탑재한 맥북 프로 (2021)를 발표했다. Thunderbolt 3와 비교하여 최대 대역폭은 40 Gbps로 동일하지만, CPU - 컨트롤러 간 대역의 최소 요구 사항이 PCI Express 3.0의 4 레인이 되는 등 성능 향상이 이루어졌다.

4.5. Thunderbolt 5

인텔은 2022년 10월 19일 USB 임플리멘터스 포럼(USB-IF)의 USB4 2.0 사양 발표와 함께 차세대 썬더볼트를 미리 공개했다. 최대 80Gbit/s의 양방향 대역폭을 제공하며, 썬더볼트 4와 비교하여 데이터 전송 속도가 최대 2배 빨라진다. 또한, 외부 디스플레이 연결 시 최대 120Gbit/s 대역폭을 제공하여(썬더볼트 4의 3배) 호스트 장치는 60Hz에서 최대 듀얼 8K 디스플레이를 지원할 수 있다.

전체 사양은 다음과 같다.

👆
좌우로 밀어서 보기
항목사양
USB4 2.0 지원USB4 2.0 80Gbit/s 사양 최신 버전 지원
대역폭80Gbit/s (양방향), 120Gbit/s (단방향)
DisplayPort 지원DisplayPort 2.1 지원
PCI Express 지원PCI Express 4.0 데이터 처리량
케이블 호환성최대 1m 길이의 기존 패시브 케이블에서 작동
기타 호환성기존 썬더볼트, USB, DisplayPort와 호환
기타인텔의 활성화 및 인증 프로그램을 통해 지원


인텔은 2023년 9월 12일에 썬더볼트 5의 기능과 세부 사항을 발표했다.

애플은 썬더볼트 5를 탑재한 애플 M4 Pro, M4 Max를 2024년 10월 30일에 발표했다. 이는 Mac mini (2024), MacBook Pro(2024)에 탑재되어 있다.

5. 컨트롤러

인텔에서 제공하는 선더볼트 컨트롤러 칩의 종류와 특징은 다음과 같다.

👆
좌우로 밀어서 보기
인텔 선더볼트(Thunderbolt) 컨트롤러
버전모델용도채널크기
(mm)		소비 전력
(W)		제품군출시
날짜		특징
182523EF415 × 153.8Light Ridge2010년 4분기
82523EFL3.2
DSL25102Eagle Ridge2011년 1분기
DSL23108 × 91.85SFF
DSL221015 × 60.7Port Ridge2011년 4분기장치 전용
412 × 123.4Cactus Ridge취소됨
DSL3510L2.82012년 2분기
DSL331022.1호스트 전용
DSL45104Redwood Ridge2013년
DSL4410210 × 10호스트 전용
2DSL55204Falcon Ridge2013년 3분기DP 1.2, 20Gbit/s 속도
DSL53202
3DSL654010.7 × 10.72.2Alpine Ridge2015년 4분기USB 3.1, HDMI 2.0 LSPCon (DP 프로토콜 변환기), PCIe 3.0, DP 1.2, 40Gbit/s 속도, 100W 전력 공급 (USB Power Delivery와 호환).
DSL634011.72015년 1분기DP 1.2, 40Gbit/s 속도.
JHL6240컴퓨터/주변 장치1.22016년 2분기DP 1.2, 40Gbit/s 속도, 무연.
JHL6340컴퓨터/주변 장치1.7
JHL6540컴퓨터/주변 장치22.2
JHL7340컴퓨터11.9Titan Ridge2018년 1분기DP 1.4, 40Gbit/s 속도
JHL7540컴퓨터22.4
JHL7440주변 장치2.42018년 1분기DP 1.4, 40Gbit/s 속도, 선택적 USB-C 포트 호환, 썬더볼트 3 도킹 스테이션이 비 썬더볼트 3 컴퓨터에 연결된 경우 하위 호환성
4JHL8140주변 장치12.0Hoover Ridge2021년 1분기?TB4/USB4 엔드포인트, 3개의 다운스트림 USB-C 포트, 2개의 DP 출력 어댑터, USB3 허브, TB3 호환. 기본적으로 다운스트림 TB/USB4 지원이 없는 Goshen Ridge
JHL8340컴퓨터110.7 × 10.7Maple Ridge2020년 4분기USB4 호환, 40Gbit/s 속도
JHL8540컴퓨터22020년 4분기
JHL8440주변 장치4Goshen Ridge2020년 3분기USB4 호환 (주변 장치 전용), 40Gbit/s 속도, 허브 토폴로지 분기를 위한 4개의 썬더볼트 4 포트. DP1.4, USB 3 (10Gbit/s), PCIe (32Gbit/s) 터널링. PCIe 3.0 x1 및 USB 3 (10Gbit/s) 네이티브 인터페이스를 가지고 있음.
JHL9540컴퓨터213 × 133.25 - 4Barlow Ridge2024년 3분기USB4 v2 호환, 40Gbit/s 속도, 3x DP 2.1, PCIe x4 Gen 4
JHL9440주변 장치4
5JHL9580컴퓨터213 × 133.25 - 4USB4 v2 호환, 80Gbit/s 속도 (120 ⇄ 40 Gbit/s: 비대칭), 3x DP 2.1, PCIe x4 Gen 4
JHL9480주변 장치4
출처:

6. 케이블

썬더볼트 이더넷 어댑터
썬더볼트 이더넷 어댑터

2011년 6월, 애플(Apple Inc.)은 최초의 썬더볼트 케이블을 출시했는데, 이 케이블은 2m에 의 전이중 액티브 케이블이며 가격은 49달러였다. 2012년 6월, 애플은 썬더볼트-기가비트 이더넷 어댑터를 29달러에 판매하기 시작했다. 2012년 3분기에 다른 제조업체들이 썬더볼트 케이블을 출시하기 시작했는데, 여기에는 3m 길이 제한에 도달하는 케이블이 포함되었고, 일부 스토리지 인클로저 제조업체는 고객이 별도로 구매하는 대신 장치와 함께 썬더볼트 케이블을 번들로 제공하기 시작했다.

2013년 1월, 애플은 2m 길이 케이블의 가격을 39달러로 인하하고 0.5m 케이블을 29달러에 추가했다.

썬더볼트 3가 도입되면서 인텔(Intel)은 패시브 USB-C 케이블이 썬더볼트 장치를 USB 3.1보다 빠른 속도로 연결하여(액티브 썬더볼트 케이블보다는 느리지만) 썬더볼트 액티브 케이블 비용의 도입 장벽을 제거한다고 발표했다.

2016년 중반에 구리 썬더볼트 3 케이블은 최대 2m 길이로 출시되었다. 그러나 구리에서 를 위해서는 액티브 케이블 또는 짧은 (초기에는 0.5m, 나중에는 0.8m) 패시브 케이블이 필요했다. 0.8m을 초과하는 패시브 구리 케이블은 로 제한된다. 이러한 제한에도 불구하고 패시브 케이블은 USB 3 () 하위 호환성을 제공하는 반면, 액티브 케이블은 USB 2.0 ()만 지원한다. 2020년 4월에 광섬유 썬더볼트 3 케이블이 출시되었다.

썬더볼트 4 케이블의 구리 버전은 완전한 속도와 모든 버전의 USB(최대 USB4), 디스플레이포트 얼터네이트 모드(DP 1.4 HBR3), 썬더볼트 3와의 하위 호환성을 제공한다. 2021년 초에 출시된 이 케이블은 또한 세 가지 지정된 길이로 제공될 예정인데, 0.2m, 0.8m, 2m이며, 많은 회사가 처음에는 0.8m 길이를 제공했다. 1m까지의 구리 썬더볼트 4 케이블은 패시브 케이블인 반면, 더 긴 케이블은 액티브 신호 조절 회로를 통합해야 한다. 애플은 현재 3m 구리 케이블을 제공하는 유일한 회사이며, 다른 회사의 구리 케이블 최대 길이는 2m이다. 광섬유 썬더볼트 4 케이블은 ~5m에서 50m까지의 길이를 목표로 하고 있었지만, 2024년 말에 해당 표준이 출시된 후 썬더볼트 5 광섬유 케이블로 바로 넘어갈 수도 있다.

케이블은 USB 3.0보다 강력한 전원 공급 능력을 가지며, 처음부터 최대 10W를 공급할 수 있었다. 썬더볼트 3부터는 커넥터에 USB Type-C를 채용했다. 썬더볼트 2에서 최대 10W였던 전원 공급 능력은 썬더볼트 3에서는 최대 100W로 향상되었다. 또한, 썬더볼트 4에서 USB-PD EPR을 지원하는 제품은 최대 240W까지 공급이 가능하다.

7. 주변 기기

썬더볼트 주변 기기는 USB(10Gbps 또는 20Gbps)로는 대응하기 어려운 초고속 전송을 요구하는 경우가 많다.

* 디스플레이
* 외장 GPU (외부 전원 필수)
* 외장 SSD (NVMe SSD 등 초고속 전송 [최대 40Gbps]이 가능한 SSD)
* 외장 네트워크 어댑터 (10기가비트 이더넷이 가능)

8. 보안 취약점

선더볼트는 고속 인터페이스지만, 몇 가지 보안 취약점이 있다. 주요 취약점으로는 DMA 공격, 옵션 ROM 공격, 썬더스파이(Thunderspy)가 있다.

8.1. DMA 공격

PCI 익스프레스, PC 카드, 익스프레스카드, 파이어와이어, PCI, PCI-X를 포함한 많은 고속 확장 버스와 마찬가지로 썬더볼트 3은 잠재적으로 직접 메모리 접근(DMA) 공격에 취약하다. 사용자가 썬더볼트를 사용하여 PCI 익스프레스 버스(2018년 기준 시스템에서 가장 일반적인 고속 확장 버스)를 확장하면 컴퓨터에 매우 낮은 수준의 접근이 허용된다. 공격자는 악성 장치를 물리적으로 연결하여 시스템 메모리 및 기타 장치에 대한 직접적이고 방해받지 않는 접근을 통해 운영 체제의 거의 모든 보안 조치를 우회할 수 있다. 이를 통해 공격자는 시스템 메모리를 읽고 쓸 수 있게 되어 암호화 키를 노출하거나 멀웨어를 설치할 수 있다. 이러한 공격은 저렴한 일반 썬더볼트 하드웨어를 수정하여 시연되었다.

BIOS 및 운영 체제에 의해 구성된 IOMMU 가상화가 존재하는 경우 DMA 공격에 대한 컴퓨터의 취약성을 막을 수 있지만, IOMMU가 악성 장치의 DMA 접근을 차단할 수 있는 경우에만 가능하다. 2019년 현재, 주요 운영 체제 공급업체는 여러 에뮬레이션된 주변 장치 간의 복잡한 상호 작용을 악성 장치가 활용하여 미묘한 버그와 취약성을 노출할 수 있는 다양한 방법을 고려하지 않았다. 일부 마더보드 및 UEFI 구현은 커널 DMA 보호를 제공한다. 인텔 VT-d 기반 직접 메모리 접근 (DMA) 보호는 썬더볼트 4 호스트 인증의 필수 요구 사항이다.

썬더볼트가 시스템 상호 연결로 사용될 때( OS X 매버릭스에서 지원)는 이 취약점이 존재하지 않는데, 이는 IP 구현이 기본 썬더볼트 저지연 패킷 스위칭 패브릭에서 실행되고 PCI 익스프레스 프로토콜이 케이블에 존재하지 않기 때문이다. 즉, IPoTB 네트워킹이 여러 컴퓨터 그룹 간에 사용되는 경우, 해당 컴퓨터 간에는 그러한 DMA 공격의 위협이 없다.

8.2. 옵션 ROM 공격

시스템이 선더볼트로 부팅될 때, 연결된 장치로부터 옵션 ROM을 로드하고 실행한다. 악성 옵션 ROM은 운영 체제가 시작되기 전에 악성 코드를 실행할 수 있게 한다. 이를 통해 커널 침투, 키 입력 기록, 암호화 키 탈취 등이 가능하다. 선더볼트 장치는 휴대용 컴퓨터에 쉽게 연결할 수 있어 악마 메이드 공격에 이상적이다.

일부 시스템은 펌웨어 업데이트 중에 옵션 ROM을 로드한다. 이 때 선더볼트 장치의 옵션 ROM에 있는 악성 코드가 시스템 부팅 펌웨어를 포함하는 SPI 플래시 ROM을 덮어쓸 수 있다. 2015년 2월, 애플은 Mac OS X에 보안 업데이트를 발행하여 펌웨어 업데이트 중 옵션 ROM 로드 취약점을 제거했지만, 일반 부팅 중의 옵션 ROM 공격에는 여전히 취약하다.

UEFI 보안 부팅과 같이 펌웨어를 통해 강화된 부팅 보안 조치(옵션 ROM의 서명 또는 해시 허용 목록 적용)는 이러한 공격을 완화하도록 설계되었다.

8.3. Thunderspy

2020년 5월, 썬더볼트 프로토콜에서 7가지 주요 보안 결함이 발견되었으며, 이를 통칭하여 썬더스파이(Thunderspy)라고 명명했다. 이 결함들은 악의적인 공격자가 장치가 잠겨 있고, 비밀번호로 보호되어 있으며, 하드 드라이브가 암호화되어 있더라도 컴퓨터에 저장된 모든 데이터에 접근할 수 있도록 한다. 이러한 취약점은 모든 썬더볼트 1, 2 및 3 포트에 영향을 미친다.

공격을 위해서는 컴퓨터가 절전 모드에 있어야 하며, 펌웨어 칩을 쓸 수 있는 썬더볼트 컨트롤러가 있어야 한다. 훈련된 공격자(악의적인 하녀)는 컴퓨터에 물리적으로 접근하여 5분 안에 필요한 단계를 수행할 수 있다. 악성 펌웨어를 사용하면 공격자는 썬더볼트 보안을 은밀하게 비활성화하고, 장치 ID를 복제하며, DMA를 사용하여 데이터를 추출할 수 있다. 썬더스파이 취약점은 커널 DMA 보호와 기존의 침입 방지 하드웨어 기능을 사용하여 상당 부분 완화할 수 있다.

9. USB와의 비교

USB4 규격은 2019년 8월 29일 USB 개발자 포럼(USB Implementers Forum)에 의해 출시되었으며, 썬더볼트 3 프로토콜 규격을 기반으로 한다. 40Gbit/s (5GB/s)의 처리량을 지원하며, 선택적으로 썬더볼트 3와 호환되고, USB 3.2 및 USB 2.0과 하위 호환된다.

--

👆
좌우로 밀어서 보기
Thunderbolt와 USB 비교
규격명USB 3.0ThunderboltThunderbolt 2USB 3.1 Gen 2Thunderbolt 3USB 3.2 Gen 2x2
사양 발표일2008년11월2011년2월2013년6월2013년8월2015년6월2017년7월 25일
전송 프로토콜SuperSpeed USBPCI Express 2.0, DisplayPort 1.1aPCI Express 2.0, DisplayPort 1.2SuperSpeed USBPCI Express 3.0, DisplayPort 1.2/1.4SuperSpeed USB
부호화 방식8b/10b64b/66b128b/132b64b/66b128b/132b
레인 수전이중 1 레인전이중 2 레인전이중 1 레인전이중 2 레인
최대 전송 속도5 Gbps10 Gbps20 Gbps10 Gbps40 Gbps20 Gbps
최대 전력 공급 능력4.5 W10 W4.5 W100 W
최대 케이블 길이2 m (전선)3 m (전선), 60 m (광섬유)3 m (전선), 60 m (광섬유)1 m (전선)0.8 m (전선, 패시브 타입), 2 m (전선, 액티브 타입), 60 m (광섬유)1 m (전선)
케이블 재질전도체전도체, 광섬유전도체, 광섬유전도체전도체, 광섬유전도체
기타USB Type-C 커넥터

10. 한국 시장 현황 및 전망

애플은 2011년 MacBook Pro에 선더볼트를 처음 탑재한 이후, 지속적으로 자사 기기에 선더볼트 기술을 적용해 왔다. 초기에는 애플 제품을 중심으로 채택되었으나, USB-C 커넥터를 사용하는 선더볼트 3부터는 더 넓은 시장에서 활용되기 시작했다. 특히, USB4 표준의 일부가 되면서 범용성이 더욱 확대되었다.

애플은 새로운 세대의 선더볼트가 출시될 때마다 빠르게 자사 제품에 적용해왔다. 선더볼트 2는 2013년 Retina MacBook Pro에 처음 탑재되었고, 이후 SanDisk Professional 등에서 고용량 저장 장치를 출시했다. 2016년에는 Mac에 선더볼트 3이 처음 포함되었으며, 2021년부터는 MacBook Pro를 시작으로 일부 기기에 선더볼트 4가 적용되기 시작했다. 2024년에는 Mac Mini 및 MacBook Pro 모델에 선더볼트 5가 탑재되었다.

이처럼 애플은 선더볼트 기술 발전을 주도하며 한국 시장에서도 해당 기술의 채택을 이끌고 있다. 앞으로도 애플 제품을 중심으로 선더볼트 기술이 널리 사용될 것으로 전망된다.

10.1. 애플 제품 중심의 채택

애플(Apple Inc.)은 2011년 초에 최초로 MacBook Pro에 선더볼트를 탑재한 컴퓨터를 출시했으며, 이후 새로운 세대의 선더볼트가 출시될 때마다 즉시 자사 기기를 업데이트해왔다.

선더볼트 포트가 탑재된 애플 기기 목록은 다음과 같다.

👆
좌우로 밀어서 보기
제품명출시년도
MacBook Pro (Retina, 13-inch)2012년 말 ~ 2013년 초
MacBook Pro (Retina, 15-inch)2012년 중반 ~ 2013년 초
MacBook Pro (17-inch)2011년 초 ~ 2011년 말
MacBook Pro (15-inch)2011년 초 ~ 2012년 중반
MacBook Pro (13-inch)2011년 초 ~ 2012년 중반
MacBook Air (13-inch)2011년 중반 ~ 2014년 초
MacBook Air (11-inch)2011년 중반 ~ 2014년 초
Mac Mini2011년 중반 ~ 2012년 말
iMac (27-inch)2011년 중반 ~ 2013년 말
iMac (21.5-inch)2011년 중반 ~ 2014년 중반


2013년 말에 출시된 Retina MacBook Pro가 선더볼트 2 포트를 처음으로 탑재한 제품이었으며, 이후 제조사들은 2014년에 더 새롭고 빠른 20Gbit/s 연결을 특징으로 하는 모델을 업데이트하기 시작했다. 가장 먼저 업데이트한 곳은 Promise Technology로, R4 및 R6 모델의 업데이트된 Pegasus 2 버전과 더 큰 R8(8-드라이브) RAID 유닛을 출시하여 최대 32TB의 저장 공간을 제공했다. 이후 SanDisk Professional (최대 24TB를 제공하는 G-RAID Studio 모델) 및 LaCie (최대 48TB를 제공하는 5big 및 랙 장착형 8big 모델)를 포함하여 새로운 연결 방식을 갖춘 고용량 모델을 유사하게 출시했다. LaCie는 또한 최대 12TB까지 새로운 6TB 하드 드라이브를 사용하는 2big 주류 소비자 모델의 업데이트된 디자인 버전을 제공했다.

선더볼트 2 포트가 탑재된 애플 기기 목록은 다음과 같다.

👆
좌우로 밀어서 보기
제품명출시년도
MacBook Pro (Retina, 15-inch)2013년 말 ~ 2015년 중반
MacBook Pro (Retina, 13-inch)2013년 말 ~ 2015년 초
MacBook Air (13-inch)2015년 초 ~ 2017년
MacBook Air (11-inch)2015년 초
Mac Mini2014년 말
iMac (Retina 4K, 21.5-inch)2015년 말
iMac (21.5-inch)2015년 말
iMac (Retina 5K, 27-inch)2014년 말 ~ 2015년 말
Mac Pro2013년 말


애플은 2016년에 Mac에 처음으로 선더볼트 3을 포함시켰다. 선더볼트는 처음에 애플 기기 외에서는 하드웨어 지원이 부족하여 틈새 기기 포트로 전락했지만, USB-C 커넥터 표준을 사용하는 선더볼트 3이 채택되면서 특히 나중에 USB4 표준의 일부가 되면서 더 광범위한 시장 수용을 얻게 되었다.

선더볼트 3 포트가 탑재된 애플 기기 목록은 다음과 같다.

👆
좌우로 밀어서 보기
제품명출시년도
MacBook Pro (13-inch, Two Thunderbolt 3 ports)2016년 ~ 2020년
MacBook Pro (13-inch, Four Thunderbolt 3 ports)2016년 ~ 2020년
MacBook Pro (15-inch)2016년 ~ 2019년
MacBook Pro (16-inch)2019년
MacBook Air (Retina, 13-inch)2018년 ~ 2020년
iMac (Retina 5K, 27-inch)2017년 ~ 2020년
iMac (Retina 4K, 21.5-inch)2017년 ~ 2019년
iMac (21.5-inch)2017년
iMac Pro2017년
Mac Pro2019년
Mac Pro (Rack)2019년
Mac Mini2018년
Pro Display XDR2019년
Studio Display2022년


선더볼트 3/USB4 포트가 탑재된 애플 기기 목록은 다음과 같다.

👆
좌우로 밀어서 보기
제품명출시년도
MacBook Pro (13-inch, M1)2020년
MacBook Pro (13-inch, M2)2022년
MacBook Pro (14-inch, M3)2023년
MacBook Air (13-inch, M1)2020년
MacBook Air (13-inch, M2)2022년
MacBook Air (13-inch, M3)2024년
MacBook Air (15-inch, M2)2023년
MacBook Air (15-inch, M3)2024년
Mac Mini (M1)2020년
iMac (24-inch, M1)2021년
iMac (24-inch, M3)2023년
iPad Pro 11-inch (3세대)2021년
iPad Pro 11-inch (4세대)2022년
iPad Pro 12.9-inch (5세대)2021년
iPad Pro 12.9-inch (6세대)2022년
iPad Pro 11‑inch (M4)2024년
iPad Pro 13‑inch (M4)2024년


애플은 2021년에 MacBook Pro를 시작으로 일부 기기에 선더볼트 4를 포함시키기 시작했다.

선더볼트 4 포트가 탑재된 애플 기기 목록은 다음과 같다.

👆
좌우로 밀어서 보기
제품명출시년도
MacBook Pro (14-inch, M1 Pro/Max)2021년
MacBook Pro (14-inch, M2 Pro/Max)2023년
MacBook Pro (14-inch, M3 Pro/Max)2023년
MacBook Pro (16-inch, M1 Pro/Max)2021년
MacBook Pro (16-inch, M2 Pro/Max)2023년
MacBook Pro (16-inch, M3 Pro/Max)2023년
Mac Studio2022년 ~ 2023년
Mac Mini2023년
Mac Pro2023년
Mac Pro (Rack)2023년
iMac (24-inch, M4)2024년
Mac Mini (M4)2024년
MacBook Pro (14-inch, M4)2024년


애플은 2024년에 Mac Mini (M4 Pro) 및 14인치/16인치 Macbook Pro (M4 Pro/Max)를 시작으로 일부 기기에 선더볼트 5를 포함시키기 시작했다.

선더볼트 5 포트가 탑재된 애플 기기 목록은 다음과 같다.

👆
좌우로 밀어서 보기
제품명출시년도
Mac Mini (M4 Pro)2024년
MacBook Pro (14-inch, M4 Pro/Max)2024년
MacBook Pro (16-inch, M4 Pro/Max)2024년
