1. 개요
HQ-7은 중화인민공화국이 프랑스의 크로탈 미사일을 기반으로 개발한 단거리 지대공 미사일이다. 1970년대 후반, 중국은 서방 국가들과의 군사 협력을 통해 크로탈 미사일을 수입, 이를 역설계하여 HQ-7을 개발했다. HQ-7은 1990년대부터 중국 인민해방군 공군, 육군, 해군에 배치되었으며, HQ-9 개발 전까지 해군 함선의 주력 단거리 대공 미사일로 사용되었다. HQ-7은 HQ-7A, HQ-7B, HHQ-7, FM-80, FM-90, FM-90N 등 다양한 파생형으로 개발되었으며, 방글라데시, 이란, 파키스탄, 투르크메니스탄 등 여러 국가에 수출되었다.
더 읽어볼만한 페이지
- 중화인민공화국의 지대공 미사일 - PL-9
PL-9은 1986년에 개발을 시작하여 1989년에 양산된 중국의 단거리 공대공 미사일이며, PL-9B, PL-9C, PL-9D 등의 개량형과 지대공 미사일 버전인 DK-9가 존재하고, 최대 유효 사거리는 35km이며, 여러 국가에서 운용된다. - 중화인민공화국의 지대공 미사일 - HQ-9
HQ-9는 러시아 S-300 미사일 기술을 기반으로 미국과 이스라엘 기술이 융합된 중국의 장거리 지대공 미사일 시스템으로, 최대 사거리 200km에 이르며 항공기, 순항 미사일, 탄도 미사일 요격이 가능하고 육상 및 해상 플랫폼에서 운용되는 다양한 파생형이 존재한다. - 중화인민공화국의 미사일 - DF-16
DF-16은 중국이 개발한 탄도 미사일로, 2단 고체연료를 사용하며 사거리는 1,200km이고 DF-11, DF-15의 후속으로 개발되어 2010년대 초반에 실전 배치되었다. - 중화인민공화국의 미사일 - DF-2
DF-2는 소련 미사일을 기반으로 중국에서 개발된 최초의 중거리 탄도 미사일로, 핵탄두 탑재를 목표로 개발되었으며 개량형인 DF-2A는 중국 최초의 핵미사일 시스템으로 실전 배치되어 핵확산 논란을 일으키기도 했다.
| HQ-7 | |
|---|---|
| 개요 | |
| 종류 | 지대공 미사일/함대공 미사일 |
| 원산지 | 중국 |
| 제원 | |
| 구경 | 0.156m |
| 날개폭 | 0.55m |
| 길이 | 3.00m |
| 무게 | 84.5kg |
| 속도 | 마하 2.3 |
| 사거리 | 500-12,000m |
| 요격 고도 | 15-5,000m |
| 탄두 | 파편 효과 고폭탄 (HE-FRAG) |
| 엔진 | 1단 고체 추진제 로켓 모터 |
| 조종 | 조종 날개 |
| 유도 방식 | 명령 유도 + 광학 유도 |
| 개발 및 생산 | |
| 개발 국가 | 중국 |
| 설계 | 창펑 전기기계 기술 설계 연구소 |
| 제조사 | 항천기전집단 2원 (현재: 중국항천과공집단) |
| 실전 배치 | 1988년 |
| 사용 국가 | 중국 해군 |
| 기타 정보 | |
| 발사 플랫폼 | 군용 차량/수상함 |
| 표적 | 항공기 |
| 파괴 방식 | 근접 신관 또는 직격 |
2. 개발
1970년대 후반, 中国|중국중국어은 소련에 대항하는 서방 국가들의 비공식적 군사 동맹에 참여했다. 당시 중국의 군사 장비는 질적으로 소련에 크게 뒤처져 있었기 때문에, 중국 정부는 서방 국가들에 자국 군사 장비 현대화를 지원해달라고 요청했다. 미국, 영국, 서독, 프랑스, 이탈리아, 오스트레일리아, 이스라엘 등의 국가는 중국에 무기와 기술을 수출하는 것에 공개적 또는 암묵적으로 동의했다.
HQ-7은 다양한 플랫폼과 운용 목적에 맞춰 여러 파생형이 개발되었다.
중국은 1978년-1979년에 걸쳐 프랑스로부터 소수의 크로탈 지대공 미사일을 평가 목적으로 수입했다. 수입된 크로탈은 旅大型구축함과 旅滬型구축함에 시험적으로 장착되었다. 그 결과, 중국인민해방군은 크로탈이 자국 개발 HQ-61보다 우수한 성능을 가진다고 평가하여 크로탈을 역설계해 자국 내 생산을 시작했다.[1]
3. 운용
HQ-7은 1990년대에 걸쳐 중국 인민해방군 공군 기지, 육군, 함선 등에 다수 배치되었다. HQ-9가 개발될 때까지 10년 이상 중국 인민해방군 해군 함선의 주력 단거리 대공 미사일이었으며, 현재도 해군 함선의 대부분이 HQ-7을 탑재하고 있다. 확인되지 않은 정보에 따르면, 중화인민공화국은 VLS 발사형 HQ-7을 개발하고 있으며, 054형 프리깃에 탑재된 VLS가 그것이라고 여겨진다.
수출도 제안되었으며, 2009년에는 방글라데시가 FM-90N을 채택했다. 방글라데시군 방글라데시 해군의 프리깃인 방가반두에 탑재되어 있다.국가 육군 공군 해군 비고 방글라데시 FM-90 FM-90 FM-90N[1] 및 HHQ-7 중화인민공화국 HQ-7A, HQ-7B 및 HHQ-7 이란 FM-80 Herz-9로 불리는 이동식 버전을 생산 파키스탄 FM-90 및 FM-90N 투르크메니스탄 FM-90
4. 파생형
;HQ-7A
: 원래의 유도 명령식 버전이다.
;HHQ-7
: 함대공 버전이다.
4. 1. 지상 배치형
항공기지 등 주요 시설 방어를 위한 고정식 발사대이다.
4. 2. 자주형
4x4 차륜형 장갑차에 HQ-7 미사일 4발과 추적 레이더를 탑재하여 기동성을 높인 버전이다.
4. 3. 함선 배치형 (HHQ-7)

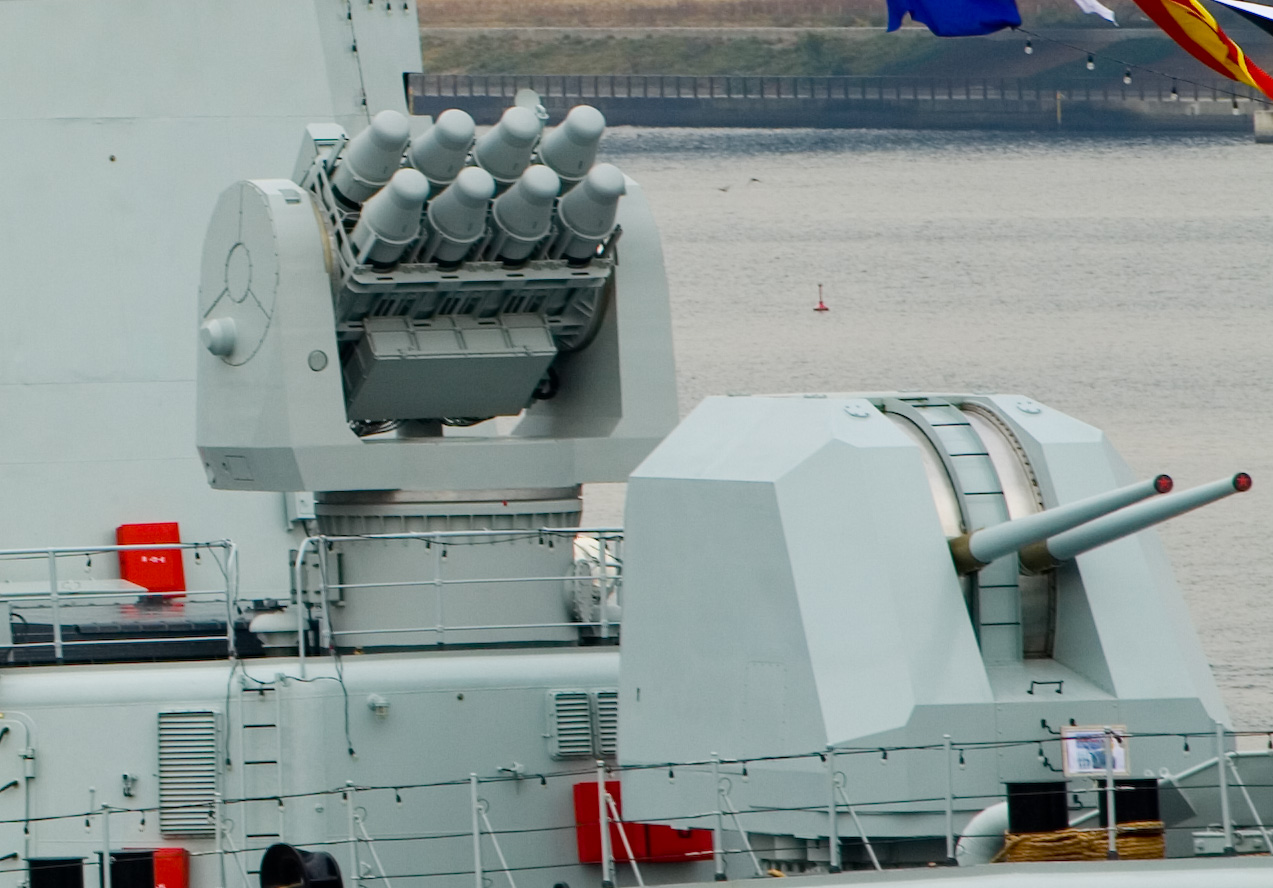

HHQ-7은 함선 탑재용으로, 주로 8연장 발사대에 탑재되어 구축함에 장착된다.
4. 4. HQ-7A (FM-80)
HQ-7 미사일의 속도와 사거리를 향상시키고, 적외선 추적 카메라를 추가한 개량형이다. 1998년에 개발되었다. HQ-7A의 수출형은 FM-80이다.
4. 5. HQ-7B (FM-90)
HQ-7A의 개량형이다.[1] HQ-7B의 수출형은 FM-90이다.[1]
4. 6. FM-90N
FM-90N은 FM-90의 함대공 버전이다. HQ-7 지상 배치형을 기반으로 개발된 수출용 함대공 미사일로, 통제 장치를 디지털 모듈화하고 탐지 거리 증대 및 반응 시간 단축 등의 개량이 이루어졌다. 2002년에 발표되었다.
5. 제원
HQ-7 미사일의 제원은 다음과 같다.
| 항목 | 내용 |
|---|---|
| 전장 | 3m |
| 직경 | 0.156m |
| 날개폭 | 0.55m |
| 발사 중량 | 84.5kg |
| 실용 고도 | 30m ~ 5000m |
| 최소 사거리 | 500m |
| 최대 사거리 | 표적 속도 400m/s 일 때 8600m, 표적 속도 300m/s 일 때 10000m, 저속 표적일 때 12000m |
| 속도 | 마하 2.3 (750m/s) |
| 유도 방식 | 명령 유도 + 광학 유도 |
| 탄두 | 근접 신관 장착 HE-FRAG |
| 명중률 | 70~80% |
| 레이더 탐지 거리 | 18.4km |
| 레이더 유도 거리 | 17km |
5. 1. 일반 제원
| 항목 | 내용 |
|---|---|
| 전장 | 3m |
| 직경 | 0.156m |
| 날개폭 | 0.55m |
| 발사 중량 | 84.5kg |
| 실용 고도 | 30m ~ 5000m |
| 최소 사거리 | 500m |
| 최대 사거리 | 8,600m (표적 속도: 400m/s), 10,000m (표적 속도: 300m/s), 12,000m (저속 표적) |
| 속도 | 마하 2.3 (750m/s) |
| 유도 방식 | 명령 유도 + 광학 유도 |
| 탄두 | 근접 신관 장착 HE-FRAG |
| 명중률 | 70~80% |
| 레이더 탐지 거리 | 18.4km |
| 레이더 유도 거리 | 17km |
5. 2. 성능
HQ-7의 성능은 다음과 같다.| 항목 | 성능 |
|---|---|
| 전장 | 3m |
| 직경 | 0.156m |
| 날개폭 | 0.55m |
| 발사 중량 | 84.5kg |
| 실용 고도 | 30m ~ 5000m |
| 최소 사거리 | 500m |
| 최대 사거리 | 8600m (표적 속도: 400m/s), 10000m (표적 속도: 300m/s), 12000m (저속 표적) |
| 속도 | 마하 2.3 (750m/s) |
| 유도 방식 | 명령 유도 + 광학 유도 |
| 탄두 | 근접 신관 장착 HE-FRAG |
| 명중률 | 70~80% |
| 레이더 탐지 거리 | 18.4km |
| 레이더 유도 거리 | 17km |
6. 운용 국가
HQ-7 및 그 파생형을 운용하는 국가는 다음과 같다.
7. 대중 매체에서의 등장
HQ-7은 다음과 같은 대중 매체 작품에 등장한다.
- 만화 《이부키(항공모함)》에서는 자주형 HQ-7이 Il-76 캔디드 수송기에 의해 요나구니섬으로 여러 대 공수되는 장면이 나온다.
- 게임 마르세나리즈 2 월드 인 플레임스에서는 중국인민해방군이 사용하는 구축함 선전의 무장으로 등장한다.[1]
7. 1. 만화
만화 《이부키(항공모함)》에서 자주형 HQ-7이 Il-76 캔디드 수송기에 의해 요나구니섬으로 여러 대 공수된다.7. 2. 게임
마르세나리즈 2 월드 인 플레임스에서 중국인민해방군이 사용하는 구축함 선전의 무장으로 등장한다.[1]
