HQ-9
1. 개요
HQ-9은 중국이 개발한 지대공 미사일 시스템이다. 2단 고체연료 미사일로, 사거리는 200km, 최대 고도는 30km이며, 탄도 미사일 요격 기능도 갖추고 있다. HQ-9은 AESA 레이더, YLC-20 및 DWL002 패시브 센서를 사용하며, 파생형으로 HHQ-9, HQ-9A, HQ-9B, HQ-9C, HQ-19, 수출형 FD-2000, FD-2000B, HQ-9P 등이 있다. 중국 인민해방군 공군, 파키스탄 육군 및 공군, 모로코 왕립 육군, 투르크메니스탄 공군, 우즈베키스탄 공군 및 방공군에서 운용 중이며, 터키는 도입을 추진했으나 무산되었다.
이미지 준비중입니다.
| 종류 | 지대공 미사일 대위성 무기 탄도탄 요격 미사일 |
|---|---|
| 사용 국가 | |
| 제작사 | 중국항천과공집단공사 |
| 생산 시기 | 1980년대 |
| 사용 시기 | 2001년 – 현재 |
| 엔진 | 2단 고체 로켓 |
| 무게 | 1300 kg |
| 길이 | 6.8 m |
| 속도 | 마하 4+ |
| 사거리 | 120 km (HQ-9) 300 km (HQ-9B) |
| 상승 한도 | 50 km (HQ-9B) |
| 탄두 무게 | 180 kg |
| 유도 방식 | 반능동 레이더 호밍 |

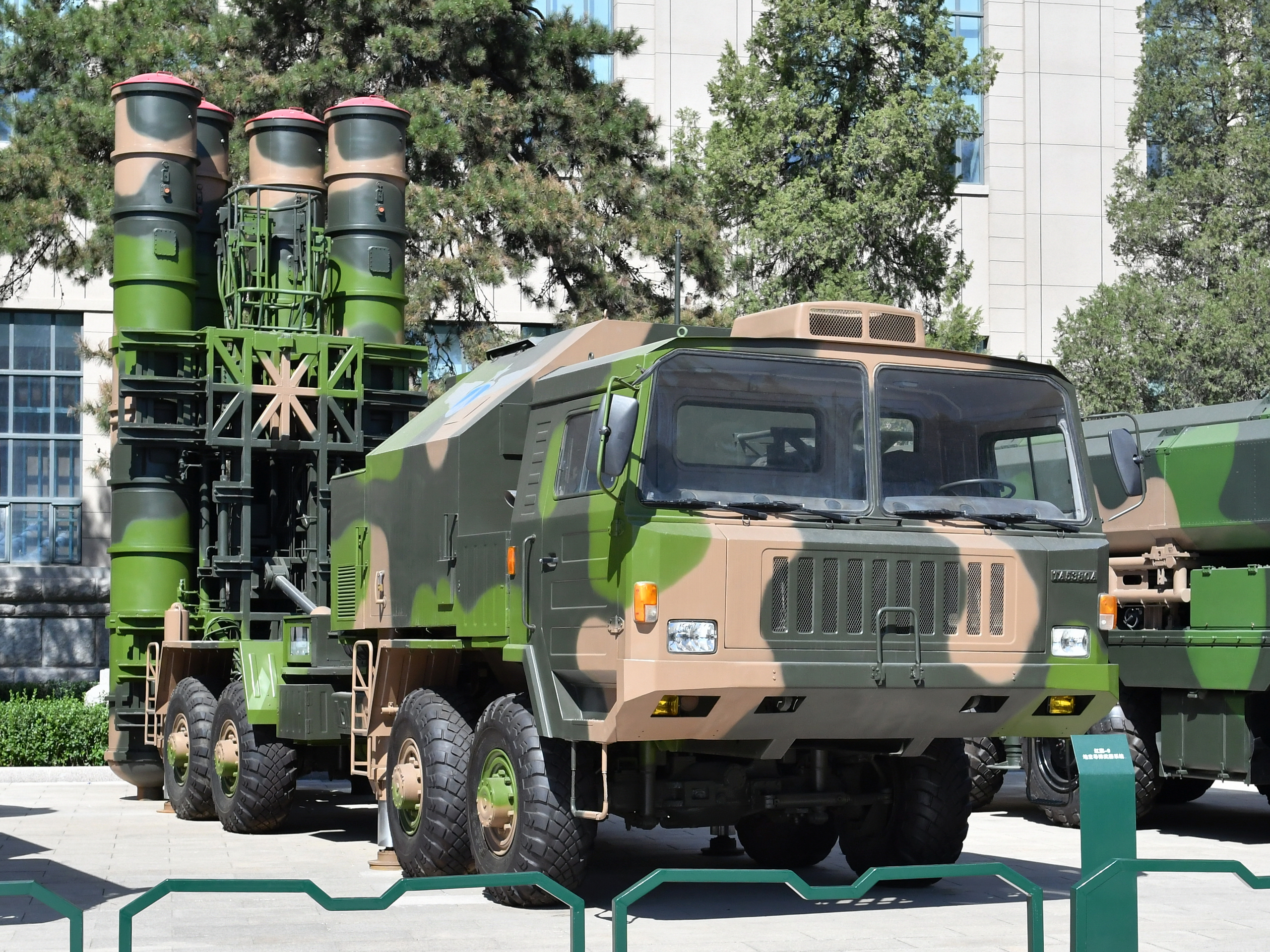

| 발사 플랫폼 | HQ-9 지상 발사 HHQ-9 해상 발사 |
| 한어 병음 | Hóng Qí-9 |
|---|---|
| 한자 (간체) | 红旗-9 |
| 한자 (정체) | 紅旗-9 |
| 의미 | 붉은 깃발-9 |
| 한어 병음 | Hǎi Hóng Qí-9 |
|---|---|
| 한자 (간체) | 海红旗-9 |
| 한자 (정체) | 海紅旗-9 |
| 의미 | 바다 붉은 깃발-9 |
-
중화인민공화국의 지대공 미사일 -
PL-9
PL-9은 1986년에 개발을 시작하여 1989년에 양산된 중국의 단거리 공대공 미사일이며, PL-9B, PL-9C, PL-9D 등의 개량형과 지대공 미사일 버전인 DK-9가 존재하고, 최대 유효 사거리는 35km이며, 여러 국가에서 운용된다. -
중화인민공화국의 지대공 미사일 -
HQ-7
HQ-7은 중국이 프랑스 크로탈 미사일을 역설계하여 개발한 단거리 지대공 미사일 시스템으로, 다양한 파생형이 존재하며 여러 플랫폼에 배치 및 수출되었다. -
탄도탄 요격 미사일 -
사드
사드는 미국이 개발한 탄도탄 요격 미사일 방어 시스템으로, 요격 미사일, 발사대, X밴드 레이더로 구성되며 북한의 탄도미사일 위협에 대한 대응책으로 대한민국에 배치되었으나 외교적·경제적 논란을 야기했다. -
탄도탄 요격 미사일 -
L-SAM
L-SAM은 한국형 미사일 방어체계의 핵심으로, 탄도 미사일과 항공 미사일에 대응하는 장거리 지대공 미사일 체계이며, 다기능 레이더를 통해 표적을 탐지, 추적, 요격하는 능력을 갖추고 L-SAM II 개발을 통해 다층 방어망을 구축할 예정이다. -
함대공 미사일 -
RIM-67 스탠더드
RIM-67 스탠더드 미사일은 미국 해군이 RIM-2 테리어를 대체하기 위해 개발한 함대공 미사일로, SM-1ER과 SM-2ER로 나뉘며 이지스 전투 시스템과 연동된 SM-2ER은 관성 및 지령 유도 기능이 추가되었고, SM-2ER 블록 IV는 수직 발사 시스템에 탑재 가능하며 일부는 탄도 미사일 방어 능력도 갖추었으나 SM-6의 등장으로 단계적으로 폐지되고 있다. -
함대공 미사일 -
RIM-162 ESSM
RIM-162 ESSM은 레이시온에서 개발하여 사거리와 기동성을 향상시키고 다양한 발사 시스템과 호환되도록 기존 RIM-7 시 스패로우를 대폭 업그레이드한 함대공 미사일로, 여러 국가에서 운용 중이거나 도입이 진행 중이며 2000년대부터는 Block 2 버전이 개발되었다.
2. 역사
HQ-9는 러시아의 S-300 미사일 시스템을 기반으로 개발되었다. 왕립 합동 군사 연구소(Royal United Services Institute)의 저스틴 브롱크는 HQ-9를 "러시아 SA-20을 기반으로 하지만, 레이다, 탐색기 헤드, 지휘 통제 요소는 미국과 이스라엘 기술의 영향을 크게 받은 하이브리드 설계"라고 설명한다.
HQ-9는 관성 유도, 중간 단계 업링크 및 종말 단계 능동 레이다를 결합한 추적-유도 방식(TVM)을 사용한다. 초기 미사일의 TVM은 이스라엘 또는 독일에서 구매한 미국 MIM-104 패트리어트 미사일을 통해 개발되었을 가능성이 있다.
2001년 Defence International 기사에 따르면, HQ-9의 길이는 6.8m, 질량은 약 2톤이다. 1단계와 2단계의 직경은 각각 700mm와 560mm이다. 탄두 질량은 180kg이며, 최대 속도는 마하 수 4.2이다. HQ-9는 다양한 중국 SAM 시스템의 사격 통제 레이더를 사용할 수 있다.
HQ-9는 다음과 같이 개량되었다.
* HQ-9A: 1999년 최초 발사, 2001년 실전 배치된 업그레이드 버전이다. 세미 액티브 레이다 유도를 사용하며, 이는 러시아 S-300, 미국 패트리어트 PAC-2와 동일한 방식이다.
* HQ-9B: 2006년 2월 시험 발사되었다. 제인스는 세미 액티브 레이다 유도와 적외선 유도가 가능한 듀얼시커를 사용한다고 보도했다. 추력 편향 기능으로 발사 후 빠른 방향 전환이 가능하다.
* HQ-9C: 개발 중이며, 액티브 레이다 유도를 사용한다. 이는 한국 철매2, 러시아 S-400, 미국 패트리어트 PAC-3와 동일한 방식이다.
* [[HQ-19]]: 중국판 THAAD이다.
3. 특징
HQ-9은 2단 고체연료 미사일이다. 1단 직경 700mm, 2단 직경 560mm, 길이 6.8m, 무게 2톤이다. 180kg의 탄두를 탑재하고 최대 속도는 마하 4.2이며, 최대 사거리는 200km 이상, 최대 고도는 30km이다. 추력편향 제어 기능을 갖추고 있어 발사 후 빠른 방향 전환이 가능하다.
HQ-9는 관성유도, 중간 단계 지령 유도, 종말 단계 액티브 레이다 유도를 결합한 복합 유도 방식을 사용한다. 초기형은 미사일 경유 추적(TVM) 방식을 사용했으나, 개량형에서는 종말 단계에 액티브 레이다 유도 방식이 적용되었다. 이 미사일은 이스라엘 또는 독일에서 구매한 미국 MIM-104 패트리어트 미사일 기술을 바탕으로 개발되었을 가능성이 있다.
탄도 미사일 요격 기능도 갖추고 있지만, 그 능력은 제한적인 것으로 평가된다.
| 항목 | 내용 |
|---|---|
| 전장 | 6.8m |
| 발사 중량 | 1,300 kg |
| 실용 고도 | 25m - 30000m |
| 사정 거리 | 7km - 125km (기본형) / 200km (B형) |
| 속도 | 마하 6 |
| 유도 방식 | 관성 유도 + 명령 유도 + 미사일 경유 추적 (HHQ-9A/B) + 능동형 레이더 호밍 (종말) |
3.1. 레이다
HQ-9 시스템은 표적 탐지, 추적 및 화력 통제를 위해 다양한 레이다를 사용한다. 초기에는 MIM-104 패트리어트 미사일 시스템의 MPQ-53 레이다와 유사한 PESA 레이다를 사용했지만, 개량형에서는 AESA 레이다를 채택했다.
3.1.1. HT-233 레이다
미국의 MIM-104 패트리어트, 러시아의 S-300이 PESA 레이다를 사용하는데 비해, 중국의 HQ-9는 AESA 레이다를 사용한다. 레이다는 S-300의 30N6 (Flap-Lid) 시리즈보다 패트리어트의 MPQ-53 레이다와 더 닮았다.
3.1.2. Type 305A 레이다
Type 305A (또는 LLQ-305A) 레이다는 HQ-9 시스템의 탐색 레이다이다. AESA 레이다로 HQ-9의 탄도 미사일 요격기능을 극대화하기 위해 추가되었다. 프랑스 탈레스사의 그라운드 마스터 400 AESA 레이다와 외양이 비슷하며, 화력통제레이다로도 기능한다.
탈레스 그라운드 마스터 400은 S 밴드 3차원 AESA 레이다로, 4명이 30분만에 설치할 수 있다. C-130 수송기나 헬기로 운반할 수 있으며, 탐지거리는 470 km이다. 항공기, UAV, 탄도 미사일을 탐지한다.
3.1.3. YLC-20 패시브 센서
YLC-20 패시브 센서는 스텔스기 탐지를 위해 개발된 패시브 레이다이다. 중국은 체코의 4세대 베라 패시브 레이다 6대를 획득하려는 과정에서 관련 문서를 입수했고, 이를 통해 3세대 KRTP-91 타마라 패시브 레이다의 개념을 습득했다. CETC는 이 기술을 바탕으로 YLC-20 패시브 레이다를 개발했으며, 2006년에 공개되었다.
4. 파생형
* HQ-9 - TVM 유도 방식의 기본형이다.

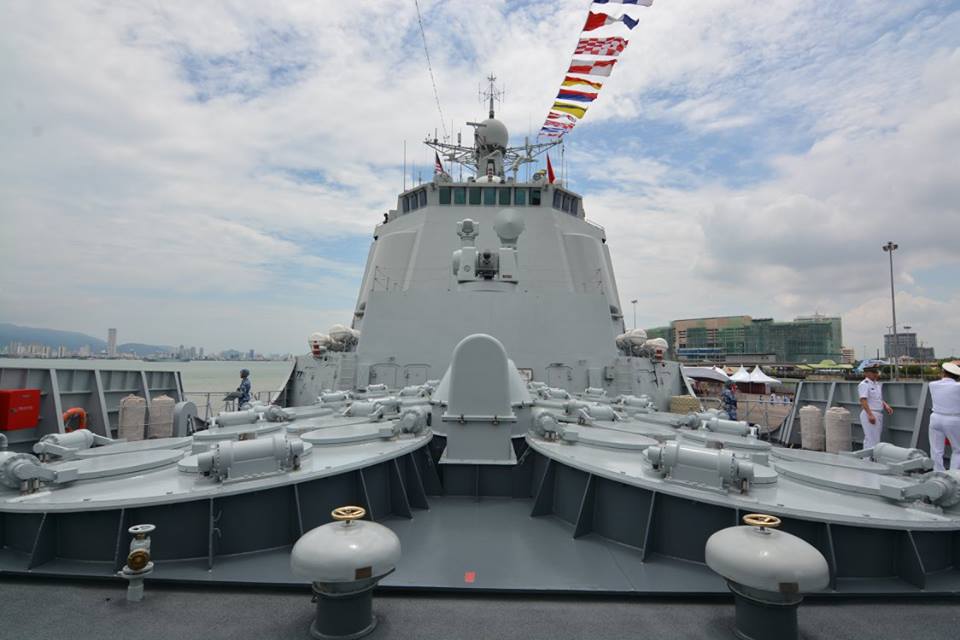

* HHQ-9 - HQ-9의 해군형이다. 052C형 구축함에 탑재된다.
* HQ-9A - 1999년 최초 발사, 2001년 실전 배치된 초기 개량형으로, 세미 액티브 레이다 유도 방식을 사용한다.
* HQ-9B - 2006년 2월 시험 발사되었으며, 세미 액티브 레이다 유도와 적외선 유도가 가능한 듀얼 시커를 장착하고 있다. 추력 편향 기능으로 발사 후 빠른 방향 전환이 가능하다. 최대 사거리가 260km로 늘어나고 수동 적외선 탐색기가 추가되었다.
* HQ-9C - 개발 중인 모델로, 액티브 레이다 유도 방식을 적용할 예정이다.
* HQ-19 - 중거리 탄도 미사일 요격용으로 개발된 중국판 THAAD이다.
* FD-2000 - HQ-9의 수출형으로, 스텔스기를 탐지할 수 있는 YLC-20 패시브 레이다를 옵션으로 제공한다. 사거리는 125km이다.
* FD-2000B - 사거리가 250km로 늘어난 수출형이다.
* HQ-9P - 파키스탄을 위해 맞춤형으로 제작된 변형이다. 항공기 요격 시 사거리는 125km이며, 순항 미사일 요격 시 약 25km이다.
5. 운용 현황
红旗九号중국어 (HQ-9)는 현재 여러 국가에서 운용 중이거나, 과거 운용했던 이력이 있다.
* 중국 인민해방군 공군은 2024년 기준으로 HQ-9 196기와 HQ-9B 96기를 실전 배치하여 운용 중이다. 중국은 신장 위구르 자치구의 호탄과 남중국해의 우디 섬 등 분쟁 지역에 HQ-9을 배치하여 군사적 긴장을 고조시키고 있다는 비판을 받고 있다. 특히 남중국해 배치는 주변국과의 남중국해 영유권 분쟁을 더욱 심화시키는 요인으로 작용하고 있다.
* 파키스탄 육군 및 파키스탄 공군은 HQ-9/P를 도입하여 운용 중이다. 파키스탄은 2015년 초에 HQ-9 및 HQ-16 구매 협상을 시작하여, 2021년 10월 14일에 정식으로 실전 배치하였다.
* 모로코 왕립 육군은 2016년에 FD-2000B 4개 포대를 구매했으며, 첫 번째 포대는 2020년 또는 2021년에 인도될 예정이었다.
* 투르크메니스탄 공군도 HQ-9 (FD-2000)을 도입하였다.
* 우즈베키스탄 공군 및 방공군 역시 HQ-9 (FD-2000)을 도입하여 운용 중이다. 2023년 현재 4세트를 보유하고 있다.
* 터키는 T-LORAMIDS 프로그램에서 HQ-9을 선정하였으나, NATO와의 호환성 문제, 기술 이전 문제 등으로 인해 2015년 계약을 철회하였다.
* 중국 인민해방군 해군
052C형 구축함(란저우급)
052D형 구축함(쿤밍급)
** 055형 구축함(난창급)
6. 제원
HQ-9는 2단 고체연료 미사일이다. 1단 직경은 700 mm, 2단 직경은 560 mm이며, 무게는 2톤 정도이다. 길이는 6.8m이다. 미사일은 180 kg의 탄두를 탑재했으며, 최대 속도는 마하 4.2이고, 사거리는 200 km이다. 추력편향 제어 부분이 옆으로 튀어나온 점이, 튀어나오지 않은 S-300V와 외형상 크게 구별되는 특징이다. 관성유도, 중간 유도는 수정 가능하고, 종말 유도는 액티브 레이다 유도를 사용한다.
