ZBD-04

3. 설계

ZBD-04는 ZBD-86의 후계 차량으로 개발되었으며, 1999년부터 중국 인민해방군 지상군에 도입되어 광저우 군구와 난징 군구의 기갑 부대에 배치되었다. 기본형인 보병 전투차량(IFV) 외에도 장갑 수송 차량(ARV) 형태가 있으며, 이후 개량형인 ZBD-04A가 개발되었다.^[6]

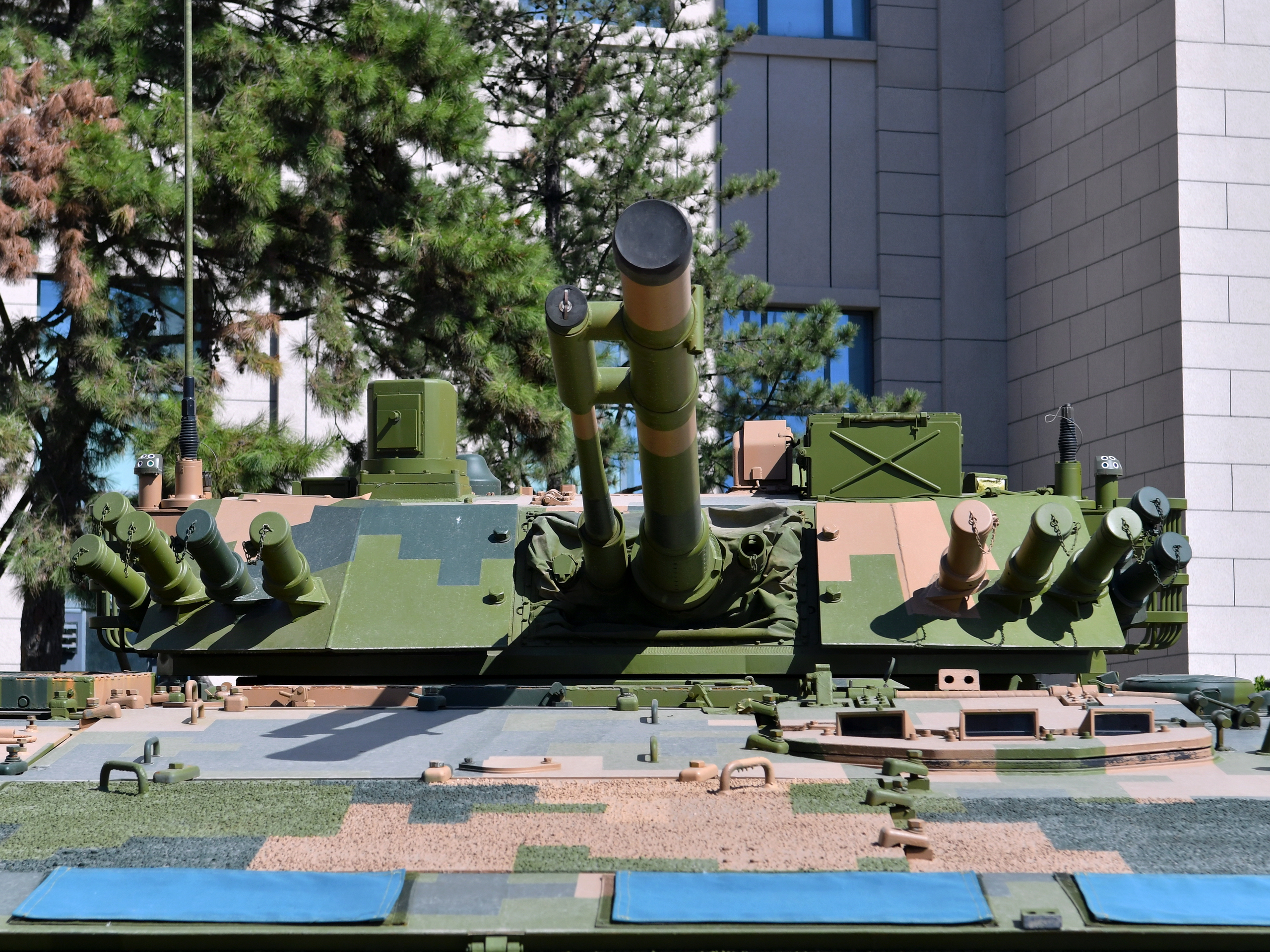

개발 과정에서 중국은 1996년 러시아로부터 BMP-3M의 포탑 및 무기 시스템 기술을 도입했으나,^[7] 자체 개발한 포탑, 센서, 차체와 결합하는 방향으로 선회했다. 특히 BMP-3M의 구식 야간 투시 시스템 대신 주/야간 열상 조준경을 탑재하고, 레이저 경고 수신기, 지휘관용 독립 열상 감지기 등을 추가했다.^[7] ZBD-04는 병력 하차 효율성을 고려하여 포탑은 용접식으로, 엔진은 차체 전면에 배치하는 설계를 채택했는데, 이는 엔진이 후방에 있는 BMP-3와의 주요 차이점이다.^[8][12]

1997년 첫 프로토타입(ZBD-97)이 등장했고, 설계는 2004년에 최종 확정되어 양산에 들어갔다.^[7]

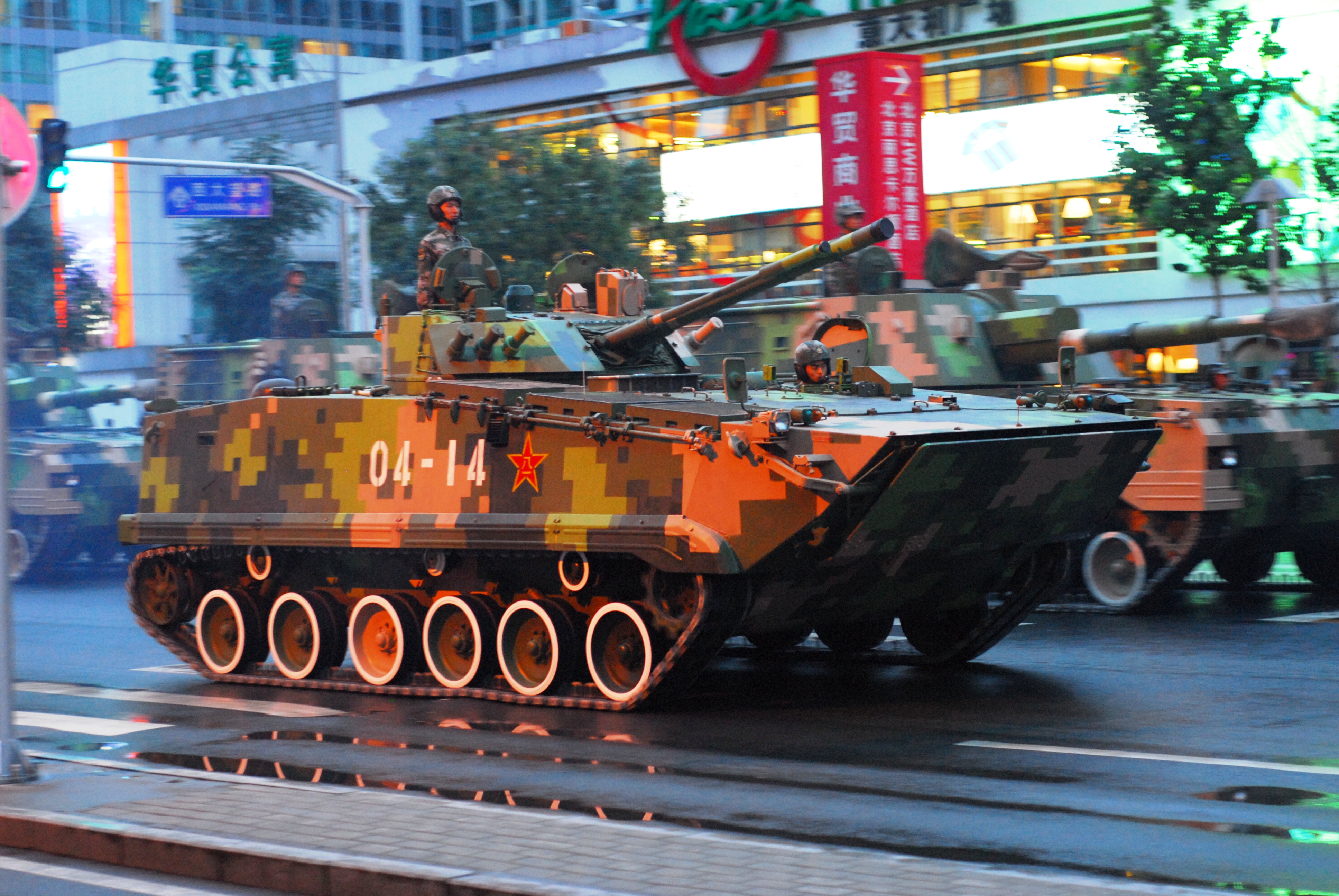

ZBD-04는 3명의 승무원(지휘관, 조종수, 사수)과 7명의 무장 보병을 수송할 수 있다. 차체 측면과 후방에는 탑승 보병이 내부에서 사격할 수 있는 총안구가 설치되어 있다. 또한 차체 후방의 워터제트를 이용한 수륙양용 능력을 갖추고 있다.^[9]

3. 1. 무장

3. 2. 차체 및 방호력

3. 3. 기동성

3. 4. 전자 장비

4. 파생형

;ZBD-97

: ZBD-04의 시제품 명칭이다.

;ZBD-04 (04식 보병전투차)

: 기본형 모델이다.

;ZBD-04 HJ-8

: 기존 ZBD-04 차체 포탑에 HJ-8 대전차 미사일 4기를 추가로 장착한 모델이다.^[17]

;ZBD-04A (04A식 보병전투차)

: ZBD-04의 개량형 모델로, 공업 명칭은 '''WZ502G'''이며 때로는 '''ZBD-08'''로 불리기도 한다. 수륙 양용 능력을 일부 포기하는 대신 장갑 방어력을 향상시킨 것이 특징이다. 차체 전면과 측면에 추가 장갑을 장착하여 30mm 기관포탄 방호가 가능하며, 측면에는 스커트가 추가되었다. 중량 증가로 인해 워터제트가 제거되어 바다에서의 항행 능력은 상실했지만, 궤도를 이용한 하천 도하는 여전히 가능하다.^{[18][19][20][30][31][32]}

;ZBD-04A AT (AFT-10 대전차 미사일 운반차)

: ZBD-04A의 차체를 기반으로 AFT-10 (HJ-10) 대전차 미사일 발사 플랫폼으로 개조한 차량이다. AFT-10은 HJ-10 미사일 중 ZBD-04A와 같은 차량 플랫폼에서 운용하기 위해 설계된 버전이다. 열상 카메라, TV 카메라, 레이저 거리 측정기 등의 센서가 탑재되었으며, 전천후 작전 능력을 높이기 위한 밀리미터파 레이더 시스템이 차량 전면 우측에 장착되어 있다.^[21][22]

;ZBD-04A 지휘 차량

: 기존 ZBD-04A를 기반으로 개조된 지휘용 차량으로, 승무원실 천장이 더 높아진 것이 특징이다.

;ZBD-04A 전투 정찰 차량

: ZBD-04A 차체를 기반으로 개조된 정찰 차량이다. 전장 감시를 위한 레이더와 전기 광학 조준경을 접이식 마스트 위에 장착했다.

;ZBD-04A 장갑 회수 차량

: ZBD-04A 차체를 기반으로 제작된 구난전차이다. 긴급 정비 및 회수를 위한 크레인이 장착되어 있으며, ZHB-04로도 알려져 있다.^[23]

;04식 장갑 구급차

: ZBD-04 기반의 장갑 구급차 모델이다.

;07식 122mm 자주유탄포

: ZBD-04의 차체를 기반으로 개발된 122mm 자주포이다.^[24]

;VN11

: ZBD-04를 기반으로 한 수출형 모델이다. 신형 폭발 반응 장갑을 장착할 수 있다.^[25][33]

;VN11A

: ZBD-04A를 기반으로 한 수출형 모델이다.^[26]

;VN12

: ZBD-04A를 기반으로 개발된 수출용 모델이다.^[27]

5. 운용 현황

ZBD-04는 86식 보병전투차의 후속 모델로 개발되어 2006년부터 중국 인민해방군 동부전구 및 남부전구 소속 기계화 부대에 배치되었다. 기본형인 보병전투차 외에도 구난전투차량 모델과 개량형인 ZBD-04A가 운용되고 있다.

중화인민공화국이 주요 운용 국가이며, 중국 인민해방군 육군은 2021년 기준으로 2,950대 이상의 ZBD-04 계열 차량을 보유하고 있다.^[1][34] 세부 운용 현황은 다음과 같다.
