1. 개요
복식 기관은 여러 단계를 거쳐 출력을 생성하는 엔진을 의미하며, 특히 증기 기관차나 선박 증기 기관에 사용된다. 복식 기관은 울프 고압 복합 엔진의 특허를 시작으로 역사적으로 발전해 왔으며, 2실린더, 3실린더, 4실린더 등 다양한 구성 방식을 갖는다. 증기 기관차에서 복식 기관은 효율을 높이고 연료와 물을 절약하는 장점이 있지만, 숙련된 조작이 필요하다는 단점도 있다. 선박용 증기 기관은 3단 팽창식이 주류를 이루었으며, 트랙션 엔진, 정치식 증기 기관 등 다양한 분야에서 활용되었다.
더 읽어볼만한 페이지
복식 기관 | |
---|---|
개요 | |
![]() | |
정의 | |
유형 | 증기 기관 왕복 기관 |
설명 | 복식 기관은 증기 또는 기타 작동 유체를 여러 단계에 걸쳐 확장하여 열효율을 향상시키는 왕복 기관이다. 이러한 기관은 단일 실린더에서 확장하지 않고, 고압 증기를 먼저 고압 실린더에서 팽창시키고, 이후 저압 실린더(또는 여러 저압 실린더)에서 추가로 팽창시킨다. |
작동 원리 | |
기본 원리 | 복식 기관은 작동 유체를 여러 단계에 걸쳐 확장하여 더 넓은 압력 범위에서 에너지를 추출하고 열효율을 향상시킨다. |
작동 과정 | 고압 실린더: 고압 증기가 먼저 고압 실린더로 들어가 팽창하면서 피스톤을 움직인다. 저압 실린더: 고압 실린더에서 나온 증기는 저압 실린더로 이동하여 추가적으로 팽창하면서 또 다른 피스톤을 움직인다. |
역사 | |
발명 | 아서 울프 (Arthur Woolf)가 1803년에 발명 |
초기 사용 | 광산 및 산업 현장에서 사용 |
발전 | 19세기 후반: 선박 및 철도 기관차에 널리 사용 20세기 초: 증기 터빈의 발전으로 점차 대체 |
종류 | |
주요 유형 | 울프 복식 기관 (Woolf compound engine) 크로스 복식 기관 (Cross-compound engine) 탠덤 복식 기관 (Tandem compound engine) 앵글 복식 기관 (Angle compound engine) |
장단점 | |
장점 | 높은 열효율 연료 소비 감소 부드러운 작동 |
단점 | 복잡한 구조 높은 초기 비용 큰 크기 및 무게 |
활용 분야 | |
주요 활용 분야 | 선박 철도 기관차 고정식 증기 기관 (공장, 광산 등) |
현대적 응용 | 일부 특수 목적 기관 및 교육용 모델 |
2. 용어
복식 기관은 출력을 생성하기 위해 여러 단계를 사용한다.
복식 기관은 여러 단계를 거쳐 동력을 얻는 엔진을 의미한다. 그러나 여러 단계를 사용하는 모든 엔진, 예를 들어 후기 단계를 터보차징과 같이 다른 목적으로만 사용하는 경우는 복식 기관으로 분류하지 않는다. 마찬가지로, 자유 피스톤 엔진으로 터빈을 구동하는 경우도 복식 기관이 아니다. 하지만 터보 컴파운드 엔진처럼 과급기가 샤프트 동력의 일부를 돌려받는 경우는 복식 기관에 해당한다.
'복식화'라는 용어는 '복식 기관'보다 덜 제한적이다. 여러 단계를 사용하는 모든 엔진을 '복식 기관'이라고 부르지는 않는다. 특히, 엔진의 후기 단계가 순수하게 배기 가스에서 다른 목적으로 에너지를 추출하는 데 사용되는 경우, 예를 들어 터보차징의 경우에는 '복식 기관'이라고 부르지 않는다. 마찬가지로, 자유 피스톤 엔진을 사용하여 터빈을 구동하는 엔진은 두 번째 단계에서만 출력을 생성하므로 '복식 기관'으로 분류되지 않는다.
그러나 일부 항공기 엔진처럼 터보 복합 엔진이 샤프트 동력의 일부를 과급기에 다시 공급하여 과급되는 경우에는 복식 기관에 해당한다. '과급' 및 '터보 과급'이라는 용어는 시대에 따라 다르게 사용되었다. 예를 들어, 라이트 R-3350 듀플렉스-사이클론(Wright R-3350 Duplex-Cyclone) 복합 엔진 제조사는 당시 이를 '터보 과급'으로 설명했지만, 이는 복식 기관이며 오늘날 유사한 엔진은 '터보차지'가 아닌 '과급'으로 설명될 것이다.
대형 복합 터빈이나 많은 가스 터빈에 사용되는 여러 열의 블레이드도 복식화의 예시이지만, 일반적으로 복식 기관이라고 불리지는 않는다. 단일 터빈의 여러 블레이드 세트는 복식화보다는 단류 증기 기관과 원리상 유사하다고 볼 수 있다. 소규모 틈새 시장에서만 사용된 단류 증기 기관과 달리, 다중 열 터빈은 매우 광범위한 실용적 응용 분야를 가지고 있다.
복식화를 사용하지 않는 엔진은 단순 기관(simple engine) 또는 단순 팽창 기관(simple expansion engine)이라고 한다. 특히 증기 기관차의 경우 '단순 기관'이라는 용어가 자주 사용되며, 선박 증기 기관의 경우에는 '단순 팽창 기관'이라는 용어가 주로 쓰인다.
하지만 모든 증기 기관에서 '단순 기관'은 다른 의미로 사용될 수도 있다. 즉, 음압을 생성하여 효율을 높이는 응축기를 사용하지 않는 기관을 의미하기도 한다. 별도의 응축기를 사용하는 것은 1765년 와트 증기 기관이 1712년 뉴코먼 증기 기관과 구별되는 주요 특징 중 하나이다.
응축 증기 기관차의 경우, 응축기는 효율 향상보다는 물을 절약하고 배출가스를 줄이기 위한 목적으로 사용되며, 오히려 효율을 감소시킬 수도 있다. 따라서 증기 기관차에서는 용어 사용에 모호성이 발생하지 않는다. 예를 들어, 메트로폴리탄 철도 A Class는 응축기가 있음에도 불구하고 모든 면에서 '단순' 기관차이다. 증기 기관차에 적용되는 '단순 기관'이라는 용어는 항상 복식화를 사용하지 않는다는 의미이며, 이는 응축기 사용 여부와는 관계없다. 혼동을 피하기 위해 '단순 팽창 기관차' 또는 '단순 팽창 기관'이라는 용어가 때때로 기관차에 적용된다.
피스톤의 상하 운동 시 양쪽에서 증기를 공급하는 복동식 기관(double-acting cylinder)과 복식 기관을 혼동해서는 안 된다.
3. 역사
'복식화'라는 용어는 '복식 기관'보다 더 넓은 개념으로, 대형 복합 터빈이나 가스 터빈의 여러 블레이드 열도 포함하지만, 이를 일반적으로 복식 기관이라 부르지는 않는다. 복식화를 사용하지 않는 엔진은 '단순 기관'(특히 증기 기관차) 또는 '단순 팽창 기관'(특히 선박 증기 기관)이라고 한다. 다만 증기 기관에서는 응축기를 사용하지 않는 기관을 '단순 기관'이라 칭하기도 하는데, 이는 와트 증기 기관과 뉴코먼 증기 기관의 주요 차이점 중 하나였다.
복식 기관의 개념은 증기 기관에서 먼저 발전했다. 조너선 혼블로워(Jonathan Hornblower)가 1781년 2실린더 복식 왕복동 증기 기관 특허를 취득했으나, 제임스 와트의 특허 문제로 더 이상 개발하지 못했다[16]. 이후 1804년 영국의 기술자 아서 울프(Arthur Woolf)는 고압 증기를 먼저 사용하고 배출된 증기를 저압 실린더에서 다시 팽창시키는 방식의 복식 기관을 발명하여 1805년 특허를 취득했다.
울프의 발명 이후 복식 기관은 고정 증기 기관, 선박 증기 기관, 그리고 1850년대부터 일부 증기 기관차에 주로 유럽 대륙을 중심으로 적용되었다.[1] 특히 선박 분야에서는 증기를 여러 단계에 걸쳐 팽창시키는 3단 팽창 기관이나 4단 팽창 기관이 개발되어 널리 사용되었다. 증기 기관차의 경우, 1850년 이스턴 카운티스 철도(Eastern Counties Railway)의 제임스 사무엘(James Samuel)이 "연속 팽창 기관차" 특허를 냈고[17], 1867년 이리 철도의 No.122 기관차에 J.F. 레이(J.F. Lay)의 특허를 기반으로 탠덤식 복식 기관이 장착되는[18] 등 초기 적용 사례가 있었다.
3. 1. 증기 기관
복합 증기 기관은 아서 울프가 1805년 관련 원리를 이용한 '울프 고압 복합 엔진' 특허를 등록하면서 등장했다. 이는 증기를 먼저 고압 실린더에서 팽창시켜 일을 하고, 그 배출 증기를 다시 저압 실린더로 보내 추가로 팽창시켜 동력을 얻는 방식이다. 이러한 단계적 팽창은 단일 실린더에서 모든 팽창 과정을 처리하는 단식 기관에 비해, 특히 급기압과 배기압의 차이가 클 때 열효율을 높이고 응축으로 인한 에너지 손실을 줄이는 데 유리하다.[14] 복식 기관의 여러 실린더는 증기가 순차적으로 통과하므로 직렬로 작동한다고 볼 수 있으며, 이는 증기를 여러 실린더에 동시에 분배하여 병렬로 작동시키는 단식 다기통 기관과 대비된다. (참고: 피스톤의 상하 양쪽에서 증기를 공급받아 작동하는 복동식 기관(double-acting cylinder)과는 다른 개념이다.)
복식 기관의 개념 자체는 울프 이전에 조너선 혼블로워(Jonathan Hornblower)가 1781년 2실린더 복식 왕복동 증기 기관 특허를 취득했으나, 제임스 와트가 자신의 기존 특허를 침해한다고 주장하여 더 이상 개발을 진행하지 못했다.[16]
울프의 발명 이후 복식 기관은 다양한 분야에 적용되었다. 특히 고정 증기 기관과 선박 증기 기관에서 널리 사용되었으며, 1850년대부터는 일부 증기 기관차에도 도입되기 시작했다.[1]
선박 증기 기관 분야에서는 19세기 말 이후 고압·중압·저압 실린더를 갖춘 3단 팽창 기관이 주류를 이루었다. 실린더 직경을 점차 키워가며 증기 압력 감소에 맞춰 효율적으로 동력을 얻는 방식이었다.[16] 스코틀랜드의 "닥터" 알렉산더 카네기 커크는 1874년 SS 프로폰티스호에 실험적으로 첫 3단 팽창 엔진을 장착했고, 1881년 스코틀랜드 클라이드사이드에서 건조된 SS 애버딘호에 개선된 엔진을 설치하여 영국과 극동 간 상업 운송에서 높은 출력과 경제성을 입증했다.[2][3] 최초로 3단 팽창 기관을 탑재한 군함은 클라이드사이드에서 건조된 스페인 군함 디스트로이어였으며, 영국 해군에서는 J. W. 리드가 설계한 엔진이 처음으로 사용되었다.[4][5] 이후 다른 해군 및 상업 선주들도 이 방식을 빠르게 채택했으며, 4단계로 팽창시키는 4단 팽창 엔진도 사용되었다. 올림픽급 여객선 (1912년)의 경우, 두 개의 3단 팽창 기관에서 나온 배기 증기를 이용하여 저압 증기 터빈을 구동, 중앙 프로펠러를 돌림으로써 복합 효과를 더욱 높였다. 이는 SS 로렌틱 (1908년)에서 처음 시도된 방식이었다.
철도의 증기 기관차에서도 복식 기관이 적용되었다. 이스턴 카운티스 철도(Eastern Counties Railway)의 제임스 사무엘 (James Samuel)이 1850년 "연속 팽창 기관차" 특허(번호 13029)를 냈으나(실제 아이디어는 존 니콜슨 기원), 두 대의 기관차 개조 외에는 확산되지 못했다.[17] 이 방식은 두 실린더가 스트로크 도중에 고압과 저압 역할을 교대하는 방식이었다. 최초의 확실한 복식 기관차 적용 사례는 1867년 이리 철도의 No.122 기관차에 J.F. 레이(J.F. Lay)의 특허(번호 70341)를 기반으로 탠덤식 복식 기관을 장착한 것이지만[18], 이후 기록은 불분명하다. 이후 여러 종류의 복식 증기 기관차가 등장했으며 (참조: :Category:복식 증기 기관차), 대표적인 예시는 다음과 같다.
기관차의 경우, 고압 실린더와 저압 실린더 간의 용적비를 신중하게 설정하여(응축이 없는 경우 보통 1:2.25) 피스톤 추력의 균형을 맞추는 것이 중요했다. 때로는 효율보다 출력을 중시하여 복식 기관차를 단식으로 개조하기도 했는데(NZR X급 사례), 반대로 알프레드 드 글렌이 설계한 복식 기관차를 앙드레 샤펠롱이 개량하는 등 기술적 발전도 이루어졌다. 대형 미국 기관차에 사용된 웨스팅하우스 공기 압축기 중 일부(예: Westinghouse 8 1/2" 150-D)도 교차 복식 증기 구동 방식을 사용했다.[10] 대부분의 트랙션 엔진 역시 복식 증기 기관을 사용했다.
3. 2. 내연 기관
몇몇 복합 내연 기관이 특허를 받았지만, 상업적으로 큰 성공을 거두지는 못했다. 이러한 엔진은 보통 세 개의 실린더를 배열하여, 고압 실린더가 번갈아 가며 중앙의 저압 실린더로 배기 가스를 보내는 방식으로 작동한다.
역사적으로 여러 복합 내연 기관 설계가 시도되었다. 예를 들어 1879년 도이츠(Deutz), 1888년 포레스트-갈리스(Forest-Gallice), 1888년 코넬리(Connelly), 1897년 디젤(Diesel), 1897년 베일스(Bales), 1903년 바블레드(Babled), 1904년 버틀러(Butler), 1904-7년 아이젠후스(Eisenhuth), 1910년 애보트(Abbot) 등이 있다.[6] 이러한 복합화 개념은 2000년에 게르하르트 슈미츠(Gerhard Schmitz)에 의해 5행정 엔진으로 다시 고안되어 특허를 받았으며, 일모어(Ilmor)에서 실험하기도 했다.
터보 컴파운딩은 내연 기관에 적용된 복합화 기술 중 하나이다. 터보 컴파운드 엔진은 특히 제2차 세계 대전 직후 항공기 엔진으로 널리 사용되었다.[8][9] 디젤 터보 컴파운드 엔진은 오늘날에도 트럭 및 농업 기계 분야에서 여전히 사용되고 있다.[7]
주요 터보 컴파운드 엔진 예시는 다음과 같다.
4. 구성
복식 기관은 일반적으로 증기가 먼저 고압 실린더나 터빈에서 팽창하여 열과 압력을 운동 에너지로 변환한 뒤, 이어서 저압 실린더나 터빈으로 보내져 다시 한번 열과 압력을 운동 에너지로 변환하는 방식으로 작동한다. 이처럼 고압부와 저압부가 순서대로 작동하기 때문에 직렬로 작동한다고 표현하기도 한다. 이는 증기를 여러 실린더나 터빈에 동시에 분배하여 병렬로 작동시키는 단식 기관과는 대조적이다.
단식 기관은 급기압과 배기압의 차이가 클 경우, 충분한 에너지를 얻기 위해 왕복식에서는 실린더 전체를 고압에 견디도록 튼튼하게 만들어야 하고, 터빈식에서는 고압과 저압의 서로 다른 기술적 요구를 하나의 케이스 안에서 해결해야 하는 어려움이 있다. 또한, 두 방식 모두 큰 압력 차이로 인해 배기 과정에서 응축수가 발생하면 에너지 손실이 생기고[14] 기관 내부에 문제를 일으킬 수 있어 이를 빠르게 배출해야 한다. 복식 기관은 이러한 단점을 보완하기 위해 개발되었다.
참고로, 피스톤의 상하 양쪽에서 증기를 공급하는 복동식 기관(double-acting cylinder)과는 다른 개념이므로 혼동하지 않도록 주의해야 한다.
복식 기관의 구체적인 구성은 사용 분야에 따라 특징을 보인다.
- 증기 기관차: 왕복식 복식 기관에서는 고압 실린더와 저압 실린더의 힘 균형을 맞추기 위해 용적 비율을 신중하게 결정해야 한다. 일반적으로 저압 실린더의 직경이나 스트로크 길이, 혹은 둘 다를 고압 실린더보다 크게 만든다. 응축이 일어나지 않는 기관의 경우, 고압 대 저압 실린더의 용적비는 보통 1:2.25 정도이다. 다만, 기어드 로코와 같이 특수한 경우에는 저압 측 피스톤 속도를 빠르게 조절하여 실린더 용적을 비슷하게 만들기도 한다.
- 증기선: 19세기 말 이후 선박용 왕복식 증기 기관에서는 고압, 중압, 저압 실린더를 갖춘 3단 팽창식이 주류를 이루었다. 기관차와 달리 여러 실린더가 하나의 증기 엔진 안에 통합되어 있었으며, 실린더 직경을 다르게 설계하여 압력 감소 단계에 맞춰 회전 토크를 효과적으로 얻도록 했다.[16]
복식 기관은 실린더의 개수와 배치 방식에 따라 매우 다양한 형태로 구성될 수 있으며, 자세한 종류는 하위 문단에서 설명한다.
4. 1. 2 실린더 복식 기관
2 실린더 복식 기관은 증기 기관차 등에서 사용되었으며, 주요 구성 방식은 다음과 같다. 괄호 안은 해당 방식을 사용한 대표적인 기술자이다.- 2개의 실린더에서 고압과 저압 작동이 교대로 이루어지는 ‘연속 팽창 기관차’ (사무엘(Samuel)/니콜슨(Nicholson))[15]
- 고압 실린더 1개와 저압 실린더 1개를 사용하는 방식 (말레이, 보클랭(Vauclain), 보리스(Borries), 린드너(Lindner), 골스도르프(Golsdorf), 하드너(Herdner))
4. 2. 3 실린더 복식 기관
복식 기관은 실린더 구성에 따라 다양한 종류가 있으며, 특히 3개의 실린더를 사용하는 방식은 증기 기관차에서 찾아볼 수 있다. 3 실린더 복식 기관의 주요 구성 방식과 이를 사용한 대표적인 기술자는 다음과 같다.- 고압 실린더 2개, 저압 실린더 1개
- 대표 기술자: 웹 (Francis Webb|프랜시스 웹영어)
- 고압 실린더 1개, 저압 실린더 2개
- 대표 기술자: 소바쥬 (Sauvage), 클로제 (Adolf Klose|아돌프 클로제영어), 와이어만 (Weyermann), 스미스 (Walter Mackersie Smith|월터 매커시 스미스영어), 존슨 (Samuel W. Johnson|새뮤얼 W. 존슨영어), 딜리 (Richard Deeley|리처드 딜리영어), 샤프로, 포르타
4. 3. 3 실린더 3단 팽창 복식 기관
복식 기관은 다양한 방식으로 구성될 수 있다. 3 실린더 3단 팽창 방식은 증기 기관차 등에서 사용될 수 있는 구성 중 하나로, 실린더를 고압용 1개, 중압용 1개, 저압용 1개로 구성하는 것을 말한다. 아르헨티나의 기관차 기술자인 포르타가 이러한 방식의 기관차를 계획한 바 있다.4. 4. 4 실린더 3단 팽창 복식 기관
복식 기관의 구성에는 다양한 종류가 있으며, 증기 기관차에서는 여러 방식이 사용되었다. 4 실린더 3단 팽창 방식의 한 예로는 고압 실린더 1개, 중압 실린더 1개, 저압 실린더 2개를 사용하는 구성이 있다. 이 방식은 Leonor F. Loree|로리eng가 대표적인 기술자로 알려져 있다.4. 5. 4 실린더 복식 기관
복식 기관의 구성에는 다양한 종류가 있으며, 증기 기관차에서는 주로 다음과 같은 4 실린더 방식이 사용되었다. 괄호 안은 해당 방식을 사용한 대표적인 기술자나 시스템을 나타낸다.- 고압 실린더 2개, 저압 실린더 2개 (de Glehn|드 글렌fra, Barbier|바르비에fra, Borries|보리스deu, Golsdorf|골스도르프deu, Vauclain|보클랭eng, Mallet|말레이fra(관절식 증기 기관차))
이러한 실린더들은 구동 방식에 따라 다양하게 배치될 수 있었다.
- 2개 이상의 축을 구동하기 위해 엇갈리게 배치.
- 1개의 축에 동력을 집중시키기 위해 일렬로 정렬.
- 공통의 크랭크를 구동하기 위해 고압 실린더와 저압 실린더를 종렬로 배치. (이 방식은 20세기 초 미국, 특히 아치슨, 토피카 & 산타페 철도에서 주로 사용되었다.)
4. 6. 6 실린더 복식 기관
6 실린더 복식 기관의 구성에는 다양한 종류가 있다. 증기 기관차의 경우, 고압 실린더 2개와 저압 실린더 4개를 사용하는 구성이 있으며, 이는 기술자 샤프론 등이 사용한 방식이다.실린더 배치는 구동 방식에 따라 달라질 수 있다. 예를 들어, 2개 이상의 축을 구동하기 위해 실린더를 분산 배치하거나, 하나의 축에 구동력을 집중시키기 위해 실린더를 한 줄로 나란히 배치하기도 한다. 또한, 공통의 크랭크를 구동하기 위해 고압 실린더와 저압 실린더를 평행하게 배치하는 방식도 있다. 이 평행 배치 시스템은 20세기 초 미국, 특히 앳치슨 토피카 앤드 샌타페 철도에서 주로 채택되었다.
5. 증기 기관차에서의 복식 기관
증기 기관차의 효율 향상을 위해 도입된 복식 증기 기관은 증기를 고압 실린더에서 1차 팽창시킨 후, 배출된 증기를 저압 실린더에서 다시 팽창시켜 동력을 얻는 방식이다. 이를 통해 증기 에너지를 더 효과적으로 활용하여 연료와 물 소비를 줄이고, 높은 출력 대 중량비를 달성할 수 있었다.[15] 또한, 토크 출력이 비교적 균일하여 승차감이 부드럽고 선로 부담이 적다는 장점도 있었다.
하지만 구조가 복잡하고 초기 비용이 높았으며, 최적 성능을 위해 숙련된 조작이 필요했다. 긴 증기 통로에서의 온도 저하와 응축, 유지보수의 어려움도 단점으로 지적되었다. 이후 과열 증기 기술이 발전하면서 구조가 더 간단한 단식 기관으로도 비슷한 효율을 낼 수 있게 되자 점차 경쟁력을 잃었다.
증기 기관차에는 다양한 복식 기관 구성 방식이 적용되었다. 대표적으로는 두 개의 독립된 차대에 고압 및 저압 실린더를 배치한 말렛 기관차, 고압과 저압 실린더를 나란히 두고 하나의 피스톤 밸브로 제어한 보클랭식 기관차, 4개의 실린더(고압 2, 저압 2)를 사용한 드 글렌(de Glehn)식 기관차 등이 있다.[15] --
19세기 말부터 20세기 초까지 유럽을 중심으로 복식 기관차가 널리 사용되었으나, 앞서 언급한 단점들과 과열 증기 기술의 발달로 점차 쇠퇴했다. 그럼에도 앙드레 샤프롱이나 리비오 단테 포르타 같은 기술자들은 증기 흐름 개선, 재과열기 도입 등 개량을 통해 복식 기관의 성능 향상을 시도했으며, 일부 말렛 기관차는 예외적으로 1952년까지 제작되기도 했다.
5. 1. 장점과 과제
철도 기관차에서 복식 기관의 주요 장점은 증기를 더 긴 사이클 동안 사용하여 온도와 압력을 효율적으로 동력으로 변환함으로써, 연료와 물을 절약하고 높은 출력 대 중량비를 달성할 수 있다는 점이다. 또한, 토크 출력이 더 균일해져 승차감이 부드러워지고 선로에 가해지는 부담이 줄어드는 효과도 있다. 특히 급경사 구간이 많거나 차축 중량 제한이 있는 노선에서는 복식 기관차가 현실적인 대안으로 간주되기도 했다.하지만 복식 기관은 최적의 성능을 내기 위해 숙련된 기관사의 조작이 필수적이었으며, 이는 운용상의 편의성을 떨어뜨리는 요인이 되었다. 복식 기관차 설계에는 열역학 및 유체역학에 대한 깊은 이해가 요구되었으나, 초기 설계자들 중에는 이러한 지식이 부족한 경우가 많아 최적의 성능을 내지 못하는 설계가 많았다. 이러한 문제는 특히 20세기 초반에 제작된 기관차들에서 두드러졌는데, 긴 증기 통로에서 발생하는 온도 강하와 응축 현상이 복식 기관의 효율을 저해하는 주요 원인이었다.
1929년 이후 앙드레 샤프롱과 같은 기술자들은 기존 복식 기관차의 증기 흐름을 개선하고 대형 과열기를 설치하는 등의 개조를 통해 비교적 적은 비용으로 출력과 효율을 크게 향상시키기도 했다. 리비오 단테 포르타는 고압 실린더와 저압 실린더 사이에 재과열기를 설치하여 증기 온도를 유지하려는 시도를 하기도 했다.
그러나 복식 기관은 구조가 복잡하여 정비 비용이 예상보다 많이 들었고, 과열 증기 기술이 발전하면서 더 간단한 구조의 단식 기관으로도 비슷한 효율을 얻을 수 있게 되자 점차 경쟁력을 잃어갔다. 새뮤얼 보클랭이 고안한 보클랭식 기관차는 초기에는 연비 효율 개선을 보였으나, 높은 유지보수 비용 문제로 인해 결국 실패하고 대부분 단식 기관으로 개조되었다. 덴버 앤 리오그란데 웨스턴 철도의 K-27 등이 보클랭식 복식 기관을 채용한 사례이다. 단식 기관 지지자들은 실린더 컷오프 시점을 조절하여 증기 사용량을 줄이면 복잡하고 초기 비용이 높은 복식 기관을 사용할 필요가 없다고 주장하기도 했다.
5. 2. 구성
복식 기관의 구성에는 다양한 종류가 있으며, 증기 기관차를 중심으로 살펴보면 다음과 같다.일반적으로 복식 기관에서는 증기가 먼저 고압 실린더 또는 터빈에서 팽창하여 열과 압력을 운동 에너지로 변환한다. 이후 이 증기는 저압 실린더 또는 터빈으로 보내져 다시 한번 열과 압력을 운동 에너지로 바꾸는 과정을 거친다. 이러한 방식 때문에 고압부와 저압부는 직렬로 작동한다고 표현하기도 한다. 반면, 증기를 한 번에 팽창시키는 단식 기관은 여러 실린더나 터빈에 증기를 동시에 분배하여 병렬로 작동시키는 경우가 많다.
단식 기관으로 큰 압력 차이에서 충분한 에너지를 얻으려면, 왕복식의 경우 실린더 전체를 고압에 견디도록 튼튼하게 만들어야 한다. 또한 토크 변동을 줄이고 진동 및 소음을 감소시키려면 복식 기관처럼 여러 개의 실린더가 필요하게 된다. 터빈식의 경우, 고압과 저압이라는 서로 다른 기술적 요구 사항을 하나의 케이스 안에서 해결해야 하는 어려움이 있다. 두 방식 모두 큰 압력 차이로 인해 배기 시 증기가 응축되어 물방울이 생기면 에너지 손실이 발생하며[14], 이 물을 신속하게 제거해야 기관 손상을 막을 수 있다. 복식 기관은 이러한 문제점들을 개선하기 위해 고안되었다.
피스톤의 상하 양쪽에서 증기를 공급받아 작동하는 복동식 기관(double-acting cylinder)과는 다른 개념이므로 혼동하지 않도록 주의해야 한다.
'''기관차'''
철도의 증기 기관차에 사용되는 왕복식 복식 기관에서는 각 실린더 피스톤의 힘이 균형을 이루도록 고압 실린더와 저압 실린더의 부피 비율을 신중하게 결정해야 한다. 보통 저압 실린더의 직경이나 스트로크 길이, 혹은 둘 다를 고압 실린더보다 크게 만든다. 증기 사이클 중 응축이 일어나지 않는 이상적인 기관에서는 고압 대 저압 실린더의 부피 비율이 일반적으로 1:2.25 정도이다. 기어드 로코와 같이 기어를 사용하는 기관차에서는 저압 측 피스톤의 속도를 더 빠르게 조절하여 실린더 부피를 거의 같게 만들 수도 있다.
기관차용 왕복 동력 기관의 복식 기관은 여러 구성 방식이 있지만, 고압 피스톤과 저압 피스톤의 움직임 위상 관계에 따라 크게 두 가지 기본 형태로 나눌 수 있다. 하나는 고압 실린더에서 배출된 증기가 중간 저장 공간 없이 직접 저압 실린더로 흘러 들어가는 방식(울프 복식, Woolf compound)이고, 다른 하나는 압력 변동을 완화하기 위해 '증기실' 또는 '리시버'라고 불리는 중간 파이프나 공간을 거쳐 저압 실린더로 증기가 공급되는 방식(리시버 복식, Receiver compound)이다.
복식 기관의 주요 문제 중 하나는 시동 시 자체적으로 움직이기 어렵다는 점이다. 이를 해결하기 위해 시동 시에는 고압 실린더뿐만 아니라, 고압 실린더를 우회하여 감압된 증기를 저압 실린더에도 공급하는 장치가 필요하다. 이 때문에 특허를 받은 많은 복식 기관 시스템들은 다양한 형태의 시동 기구를 포함하고 있다. 예를 들어, 드 글렌(de Glehn)식 4실린더 시스템은 고압부와 저압부의 컷오프를 독립적으로 조절할 수 있으며, '랑테른(lantern)'이라 불리는 회전 밸브를 통해 고압 그룹과 저압 그룹을 따로 또는 함께 작동시킬 수 있다. 다른 시스템들은 다양한 종류의 시동 밸브를 사용한다. 또 다른 설계상의 고려 사항은 두 실린더 그룹의 밸브 기구를 완전히 독립적으로 만들 것인지, 아니면 서로 연동시킬 것인지의 문제이다.
아나톨 말렛은 1876년, 바욘-앙글레-비아리츠 철도(Bayonne-Anglet-Biarritz)를 위해 소형 2실린더 복식 차륜 배치 0-4-2 탱크 기관차를 제작하며 복식 기관을 실용화했다. 그는 또한 고압 실린더와 저압 실린더를 별도의 구동축에 연결하는 여러 복식 구조를 고안했는데, 이 중 후방 차체에 고압 실린더를, 연결된 전방 차체에 저압 실린더를 배치한 말렛 기관차는 전 세계적으로 널리 사용되었다. 이 구조는 연결 부위에 유연한 증기 파이프가 필요했는데, 고압 증기는 누설되기 쉽기 때문에 저압 실린더를 전방 차체에 두는 것이 일반적이었다. 하지만 이는 저압 증기 파이프가 길어져 증기가 냉각되고 응축되기 쉬운 단점을 낳았고, 이는 나중에 미국에서 단식 말렛 기관차가 주류가 되는 원인이 되기도 했다.
영국의 프랜시스 웹(프랜시스 웹)은 1882년, 3기통 복식 기관차를 실험적으로 도입했다. 이 기관차는 양쪽에 작은 고압 실린더 2개를 두고, 여기서 나온 배기 증기를 차대 중앙의 큰 저압 실린더 1개로 보내는 방식이었으며, 초기 모델들은 각 실린더 그룹이 별도의 동륜을 구동했다. 이후 다양한 차축 배치(2-2-2-0, 2-2-2-2, 0-8-0 등)의 웹식 복식 기관차가 제작되었다.
볼드윈 로코모티브 웍스의 새뮤얼 보클랭(Samuel M. Vauclain)은 1889년 보클랭식 기관차를 개발했다. 이 설계는 기존 단식 기관과 같은 공간에 복식 기관을 설치할 수 있었고, 하나의 피스톤 밸브로 고압 및 저압 실린더를 모두 제어할 수 있다는 장점이 있었다. 연비 효율은 개선되었으나, 유지보수 비용 문제로 널리 쓰이지는 못하고 대부분 기존 단식 기관으로 개조되었다. K-27형 기관차나 일본의 국철 8000형 증기 기관차, 국철 8450형 증기 기관차 등에 채용된 사례가 있다.
'''선박'''
증기선에서는 19세기 말 이후, 고압·중압·저압 실린더를 갖춘 3단 팽창식 복식 기관이 주류를 이루었다. 기관차와 달리 선박용 엔진은 여러 실린더가 하나의 엔진 내부에 통합되어 있으며, 실린더 직경을 점차 크게 만들어 압력 감소에 따른 토크 변화를 조절했다.[16]
5. 3. 역사
토머스 뉴코먼의 증기 기관을 콘월에 건설한 인물 중 한 명의 손자인 조나단 혼블로어(Jonathan Hornblower)는 1781년에 2실린더식 복식 왕복동 증기 기관의 특허를 취득했다. 그러나 제임스 와트가 자신의 특허가 침해되었다고 주장하여 개발이 중단되었다.[16]효율을 저하시키는 단식 증기 기관의 연속적인 가열과 냉각 문제를 해결하기 위한 방법은 1804년 영국의 기술자 아서 울프 (Arthur Woolf)에 의해 발명되었다. 울프는 고압 증기를 먼저 사용하고 그 배기를 저압 실린더에서 다시 팽창시키는 방식의 정지식 울프 고압 복식 기관에 대해 1805년에 특허를 취득했다. 이 방식은 고압 측의 배기가 직접 저압 실린더로 흘러 들어가는 '울프 복합(Woolf compound)' 방식으로 알려졌다. 이와 대비되는 방식으로, 고압과 저압 실린더 사이에 증기실이나 파이프 형태의 중간 완충 공간(리시버)을 두어 압력 변동을 조절하는 '리시버 복합(receiver compound)' 방식도 있다.
기관차에 복식 기관을 적용하려는 초기 시도로는 1850년 이스턴 카운티스 철도(Eastern Counties Railway)의 기술자 제임스 사무엘 (James Samuel)이 기관사 존 니콜슨(John Nicholson)의 아이디어를 바탕으로 특허를 낸 "연속 팽창 기관차"가 있다. 이 시스템은 두 실린더가 고압과 저압 역할을 번갈아 수행하는 방식이었으나, 두 대의 기관차 개조 이후 더 이상 사용되지 않았다.[15][17] 엄밀한 의미에서 최초의 기관차 복식 기관 적용은 1867년 이리 철도의 No.122 기관차로 여겨진다. 이 기관차는 J.F. 레이(J.F. Lay)의 특허에 따라 탠덤식 복식 기관을 장착했지만, 이후 기록은 명확하지 않다.[18]
본격적인 복식 기관차의 실용화는 아나톨 말렛에 의해 시작되었다. 그는 1876년 바욘-앙글레-비아리츠 철도를 위해 소형 2실린더 복식 탱크 기관차 (차륜 배치 0-4-2)를 성공적으로 도입했다. 이후 말렛은 후방 차체에 고압 실린더를, 전방의 연결된 차체에 저압 실린더를 배치하는 말렛 기관차를 고안했다. 이 방식은 관절식 증기 기관차의 대표적인 형태로 전 세계적으로 널리 사용되었다. 최초 적용 사례 중 하나는 1889년 파리 만국 박람회를 위해 드코빌사(Decauville Company)가 제작한 600 mm 게이지 기관차였다. 그러나 연결부의 증기 누설 문제와 긴 저압 증기관으로 인한 열 손실 및 응축 문제는 단점으로 지적되었다.
영국의 프랜시스 웹은 1878년 단식 기관차를 2기통 복식으로 개조하는 시험을 거친 후, 1882년 독자적인 3기통 복식 기관차를 도입했다. 이는 말렛이 구상했으나 제작하지 않은 고정 차축 분할 구동 방식에서 영감을 받았을 가능성이 있다. 이 방식은 양쪽에 작은 고압 실린더 2개를 두고, 그 배기를 차대 내의 큰 저압 실린더 1개로 보내는 구조였으며, 초기 모델은 동륜이 서로 연결되지 않았다. 웹은 이후 다양한 차축 배치의 3기통 복식 기관차를 제작했으며, 특히 0-8-0 화물용 기관차는 비교적 성공작으로 평가받아 1920년대까지 사용되기도 했다.
1880년대부터 복식 기관차는 본격적으로 보급되기 시작하여 1890년대에는 프랑스, 독일, 오스트리아, 헝가리 등 유럽을 중심으로 큰 유행을 맞았다. 복식 기관의 주요 장점은 증기를 두 단계로 팽창시켜 열효율을 높이고 연료와 물 소비를 줄이며, 높은 출력 대 중량비를 달성할 수 있다는 점이었다. 또한, 토크 변화가 완만해져 승차감이 개선되고 선로에 가하는 부담이 적었다.
미국에서는 볼드윈 로코모티브 웍스의 새뮤얼 보클랭이 1889년 보클랭식 복식 기관을 고안했다. 이 방식은 고압 실린더와 저압 실린더를 나란히 배치하고 하나의 피스톤 밸브로 제어하여 기존 단식 기관과 같은 공간에 설치할 수 있었다. 연비는 개선되었으나, 구조가 복잡하여 유지보수 비용이 많이 드는 문제로 인해 널리 사용되지 못하고 대부분 기존 단식 기관으로 다시 개조되었다. 보클랭식 복식 기관은 덴버 앤 리오그란데 웨스턴 철도의 K-27형 협궤 기관차나 일본 국철의 8000형, 8450형 등에 채용된 사례가 있다.
프랑스의 알프레드 드 글렌(Alfred de Glehn)이 설계한 4기통 복식 기관차(고압 2, 저압 2)는 프랑스 철도에서 오랫동안 성공적으로 사용되었다. 드 글렌식은 고압 실린더 그룹과 저압 실린더 그룹의 컷오프를 독립적으로 조절할 수 있었고, 특수한 밸브(란테르느)를 통해 각 그룹을 독립적으로 또는 연동하여 작동시킬 수 있어 시동 문제를 효과적으로 해결했다.
복식 기관은 구조상 시동이 어려운 문제가 있었다. 정지 상태에서 출발할 때 모든 실린더에 증기를 공급하기 위해, 고압 실린더를 거치지 않고 감압된 증기를 저압 실린더에도 직접 공급하는 시동 장치가 필요했다. 드 글렌식 외에도 다양한 방식의 시동 밸브가 고안되었다. 또한, 고압부와 저압부의 밸브 기구를 완전히 독립시킬지 연동시킬지도 설계상의 주요 고려 사항이었다.
20세기 초에 들어서면서 복식 기관차는 점차 쇠퇴하기 시작했다. 예상보다 높은 유지보수 비용과 함께, 과열 증기를 사용하는 단식 기관이 비교적 저렴한 비용으로 복식 기관과 비슷한 효율을 낼 수 있게 되었기 때문이다. 또한, 복식 기관 설계에는 열역학과 유체역학에 대한 깊은 이해가 필요했지만, 당시 설계자들의 지식 부족으로 최적의 성능을 내지 못하는 경우가 많았다. 특히 긴 증기 통로에서 발생하는 온도 저하와 응축 현상은 복식 기관의 효율을 떨어뜨리는 고질적인 문제였다.
그러나 복식 기관의 개량 노력은 계속되었다. 1929년 이후 앙드레 샤프롱은 기존 복식 기관차의 증기 흐름을 개선하고 대형 과열기를 설치하여 출력과 효율을 크게 향상시키는 개조 작업을 수행했다. 그는 더 나아가 증기 온도를 일정하게 유지하기 위해 고압 실린더와 저압 실린더 사이에 재과열기(리히터)와 스팀 재킷을 설치하는 실험(160 A 1형 기관차)을 하기도 했다. 리비오 단테 포르타는 샤프롱의 연구에 영향을 받아 복식 기관 기술을 더욱 발전시켰으며, 그의 대표작인 "프레지덴테 페론/아르헨티나" 개조 기관차에도 재과열 기술이 적용되었다. 그럼에도 불구하고, 단식 기관 지지자들은 초기 컷오프 운전과 과열 증기 사용으로 복식 기관의 복잡성 없이도 충분한 효율을 얻을 수 있다고 주장했으며, 이는 증기 기관차 시대 말까지 계속된 논쟁이었다. 복식 말렛 기관차는 예외적으로 1952년까지 노퍽 앤드 웨스턴 철도(Norfolk and Western Railway)에서 제작되기도 했다.
5. 4. 한국의 증기 기관차
주어진 원본 소스(`source`)에는 요청하신 섹션 제목(`section-title`: 한국의 증기 기관차)에 해당하는 내용이 없습니다. 원본 소스는 프랑스의 드 글렌식 복식 기관차와 영국 그레이트 웨스턴 철도에서의 시험 운용 사례를 주로 다루고 있습니다.따라서 제공된 원본 자료만으로는 해당 섹션의 내용을 작성할 수 없습니다.
6. 선박용 증기 기관
증기선 추진에 사용된 증기 기관은 복식 기관 기술이 활발하게 적용된 대표적인 분야이다. 선박은 장거리 운항을 위해 연료 효율성을 높이는 것이 중요했기 때문에, 증기를 여러 단계에 걸쳐 팽창시켜 에너지를 최대한 활용하는 복식, 특히 다단 팽창 방식이 선호되었다.
초기 선박용 기관은 단순 팽창 방식이었으나, 점차 효율성을 높이기 위해 2단 팽창 복식 기관이 도입되었다. 19세기 후반, 특히 1880년대 이후에는 기술 발전에 힘입어 3단 팽창 및 4단 팽창 기관이 등장하여 주력으로 사용되었다. 이러한 다단 팽창 기관의 발전은 복수기의 도입과 밀접한 관련이 있다. 복수기를 통해 사용된 증기를 물로 응축시켜 재사용하는 폐쇄 사이클 시스템을 구축함으로써 보일러에 깨끗한 담수를 공급할 수 있게 되었고, 이는 고압 증기 사용과 기관의 효율성 및 내구성 향상에 크게 기여했다.
선박용 다단 팽창 기관은 일반적으로 고압, 중압, 저압 실린더를 직렬로 배치하는 형태를 가졌다. 증기는 고압 실린더에서 1차 팽창한 후, 다음 단계의 더 큰 실린더로 이동하여 추가 팽창하는 과정을 반복한다. 각 단계의 실린더는 증기 압력 감소에 맞춰 직경이나 행정 거리를 점차 늘려, 각 단계에서 비슷한 수준의 일을 하도록 설계되었다. 이를 통해 증기 에너지를 최대한 활용하고 크랭크축에 균일한 회전력을 전달할 수 있었다. 공간이 제한적인 경우 저압 단계를 두 개의 작은 실린더로 나누어 배치하는 방식도 사용되었다.
특히 3단 팽창 기관은 상선과 군함 모두에서 널리 채택되어 큰 성공을 거두었으며,[2][3] 이후 증기 터빈이 보편화되기 전까지 대형 선박의 주요 동력원으로 활약했다. 일부 대형 여객선에서는 3단 팽창 기관에서 배출된 저압 증기를 다시 이용하여 저압 터빈을 돌리는 복합 시스템을 구축하여 효율을 더욱 높이기도 했다.
6. 1. 역사
복합 엔진의 가장 오래된 예는 복합 증기 기관이다. 1805년 아서 울프는 이 원리를 활용한 ''울프 고압 복합 엔진''의 특허를 등록했다.
복합 방식은 특히 고정 증기 기관, 선박 증기 기관에 주로 사용되었으며, 1850년대부터는 일부 증기 기관차에도 적용되었는데, 특히 유럽 대륙에서 많이 사용되었다.[1]

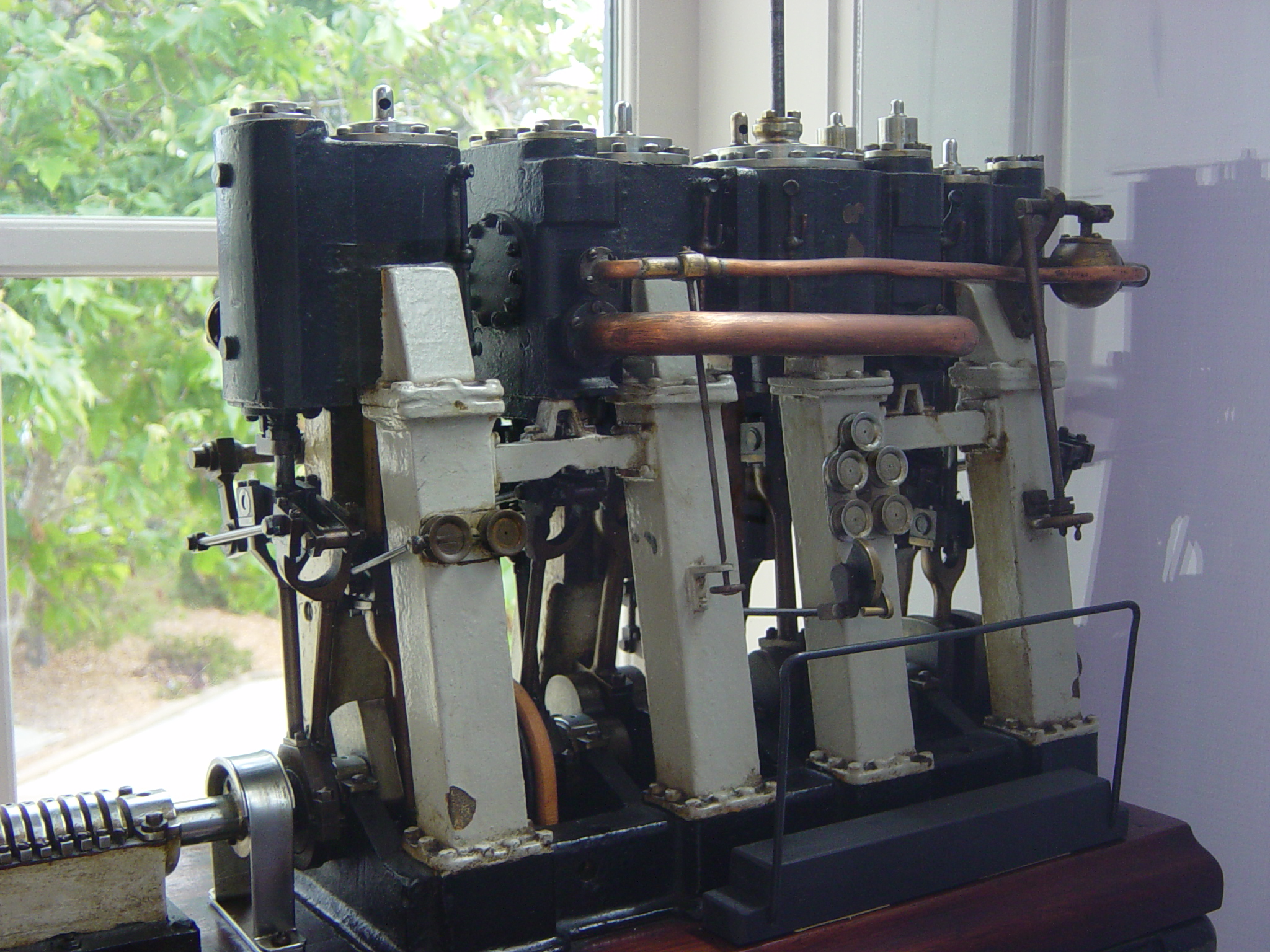

세 단계 또는 3단 팽창 왕복 증기 기관은 증기선 추진에 매우 널리 사용되었다. 이 방식은 세 개의 실린더가 점차 커지는 직경(보어)을 가지며 일렬로 배치되는 구조이다. "닥터" 알렉산더 카네기 커크는 1874년 실험적으로 첫 번째 3단 팽창 엔진을 개발하여 ''프로폰티스''라는 배에 장착했다. 1881년, 커크는 스코틀랜드 클라이드사이드에서 SS ''애버딘''에 개선된 엔진을 설치했다.[2] 이 배는 영국과 극동 사이의 상업 운송에서 새로운 엔진의 향상된 출력과 경제성을 입증하며 그 가치를 널리 알렸다.[3] 최초로 3단 팽창 엔진을 장착한 군함은 스페인 군함 ''디스트로이어''였으며, 이 역시 클라이드사이드에서 건조되었다. 영국 해군 함선에 처음으로 사용된 이 유형의 엔진은 J. W. 리드가 설계했는데, 그는 리드 수관 보일러 개발자이기도 하다.[4][5] 이후 다른 해군 및 상업 선주들도 이 방식을 빠르게 채택했다. 4단계 또는 4단 팽창 엔진 역시 사용되었다.
증기 기관차 분야에서는 단순형과 복합형 모두 다양한 종류가 존재했다. 흔한 사례 중 하나는 원래 복합형으로 제작된 기관차가 효율성을 일부 포기하는 대신 더 큰 출력을 얻기 위해 단순형으로 개조된 경우인데, NZR X급 기관차 대부분이 이에 해당한다. 다른 개조 사례로는 복합화 방식 자체를 개선하는 경우가 있었다. 예를 들어, 알프레드 드 글렌이 설계하여 당시 최첨단으로 평가받던 많은 복합 기관차는 앙드레 샤펠롱에 의해 그의 후기 설계 방식에 맞춰 수정되었다. 샤펠롱은 1929년부터 드 글렌 방식 기관차에 대한 유명한 개조 작업을 진행했으며, 가스통 드 부스케나 마르크 드 카소 등 다른 프랑스 기술자들과 함께 이러한 기관차를 통해 최고의 효율을 달성했다.
뮌헨의 마파이사 역시 독일에서 폰 보리스의 후기 시스템을 기반으로 한 4기통 복식 기관차를 상당수 제작했다. 국유 철도의 전면적인 표준화 정책으로 단식 팽창 방식이 강제되었음에도 불구하고, 1908년에 설계된 마파이의 퍼시픽형 기관차는 경사가 많고 축중 제한이 엄격한 노선에서 대체 불가능한 성능을 보여 소수지만 1931년까지 계속 신규 제작되었다. 리비오 단테 포르타는 1948년 샤펠롱의 240P형 기관차에서 영감을 받아 그의 첫 작품인 "아르헨티나"를 개발했다. 이는 영국에서 제작된 미터 궤간 패시픽형 기관차를 획기적인 4-8-0 형태로 개조하여 4기통 복식 기관차로 만든 것이었다.
역사적으로 중요한 또 다른 형식인 3기통 복식 기관차 역시 프랑스에서 기원한다. 이 방식은 외부에 2개의 저압 실린더를 90도 위상차로 설치하고, 대차 내부에 1개의 고압 실린더를 저압 실린더와 135도 위상차로 설정한 구조이다. 1887년 에두아르 소바주(Edouard Sauvage)의 설계로 프랑스 북부 철도용 시험차에 처음 도입되었으며, 단 1량만 제작되었지만 42년간 운용되었다.
선박용 기관은 대부분 직렬 복식 구성이다. 선박은 연료인 석탄을 스스로 운반해야 하므로 자율적으로 작동하고 운항 범위를 넓힐 필요가 있었다. 이 때문에 기존의 해수 보일러는 부적합해졌고, 복수기를 사용하여 담수를 재활용하는 폐쇄 사이클 기관으로 대체되었다. 그 결과 1880년경부터 3단 또는 4단 팽창을 수행하는 다단 팽창 기관이 등장했다. 이러한 기관에서는 각 팽창 단계가 전체 일을 균등하게 분담하도록 직경이나 행정 거리, 또는 둘 다 점진적으로 커지는 복동식 실린더들을 순차적으로 사용한다. 이단 팽창 기관과 마찬가지로, 공간이 제한적인 경우에는 저압 단계를 두 개의 작은 실린더로 나누어 사용하는 경우도 있다. 다단 팽창 기관은 일반적으로 실린더가 일렬로 배열되지만, 다양한 다른 형태도 사용되었다. 19세기 말에는 야로-슐리크-트위디(Yarrow-Schlick-Tweedy, Y-S-T) 밸런싱 시스템이 선박용 삼단 팽창 기관에 적용되었다. Y-S-T 기관은 저압 팽창 단계를 두 개의 실린더로 나누어 기관의 양 끝에 배치함으로써 크랭크축의 균형을 개선했다. 이를 통해 더 부드럽고 응답성이 빠르며 진동이 적은 엔진을 구현할 수 있었다. 이 방식은 대형 여객선에서 4실린더 삼단 팽창 기관으로 널리 사용되었으나, 결국 상하 운동이 없는 터빈 기관으로 대체되었다.
6. 2. 예시
복합 엔진의 가장 오래된 예 중 하나는 1805년 아서 울프가 특허를 낸 '울프 고압 복합 엔진'이다. 이는 복합 증기 기관의 초기 형태로, 이후 다양한 분야에서 활용되었다.
복합 엔진은 특히 고정 증기 기관, 선박 증기 기관에 널리 사용되었으며, 1850년대부터는 일부 증기 기관차에도 적용되었는데, 주로 유럽 대륙에서 많이 볼 수 있었다.[1]
선박용 증기 기관선박용 기관은 대부분 직렬 복식 구성이다. 특히 증기선 추진에는 3단계 팽창, 즉 3단 팽창 왕복 증기 기관이 매우 인기가 있었다. 이 방식은 세 개의 실린더가 점차 커지는 구조를 가진다. "닥터" 알렉산더 카네기 커크는 1874년 ''프로폰티스''라는 배에 실험적으로 첫 3단 팽창 엔진을 장착했다. 1881년에는 스코틀랜드 클라이드사이드에서 건조된 SS ''애버딘''에 개선된 엔진을 설치했는데,[2] 이 배는 영국과 극동 사이의 상업 운송에서 새로운 엔진의 출력과 경제성을 입증했다.[3] 군함 중에서는 스페인 군함 ''디스트로이어''가 최초로 이 엔진을 장착했으며, 이 역시 클라이드사이드에서 건조되었다. 영국 해군에서는 J. W. 리드가 설계한 엔진이 처음 사용되었는데, 그는 리드 수관 보일러 개발자이기도 하다.[4][5] 이후 다른 해군 및 상선들도 이 방식을 채택했다. 4단계 팽창(4단 팽창) 엔진도 사용되었다.
1880년경부터 선박에서는 복수기를 사용한 폐쇄 사이클 방식의 3단 또는 4단 팽창 기관이 등장했다. 이 기관들은 각 팽창 단계에서 발생하는 일을 균등하게 분배하기 위해 점차 직경이나 스트로크가 커지는 복동식 실린더를 사용했다. 공간이 부족할 경우, 저압 단계를 두 개의 작은 실린더로 나누기도 했다. 일반적으로 실린더는 일렬로 배치되었지만 다양한 형태가 존재했다. 19세기 말에는 야로-슐리크-트위디(Yarrow-Schlick-Tweedy) 밸런싱 시스템이 3단 팽창 기관에 사용되었다. 이 시스템은 저압 단계를 두 개의 실린더로 나누어 엔진 양 끝에 배치함으로써 크랭크축의 균형을 개선하고, 더 부드럽고 진동이 적은 엔진을 가능하게 했다. 이로 인해 대형 여객선에서 4실린더 3단 팽창 기관이 널리 쓰였으나, 결국 상하 운동이 없는 증기 터빈으로 대체되었다.
''Olympic''급 여객선 (1912년) 두 척에는 날개 프로펠러를 구동하는 3단 팽창 증기 기관이 장착되었다. 이 배들에서는 엔진에서 배출된 증기를 이용해 중앙 프로펠러를 돌리는 저압 증기 터빈을 추가로 구동하여 복합 효과를 높였다. 이 방식은 SS ''Laurentic'' (1908)에서 처음 시도되었다.
증기 기관차철도의 증기 기관차에서도 다양한 복식 기관이 사용되었다. 하지만 효율성보다 출력을 중시하여 복식 기관차를 단순 팽창식으로 개조하는 경우도 많았는데, NZR X급 기관차 대부분이 이에 해당한다. 반대로, 알프레드 드 글렌이 설계한 복식 기관차들은 앙드레 샤펠롱에 의해 개량되어 높은 효율을 달성하기도 했다. 뮌헨의 마파이사 역시 독일에서 폰 볼리스 시스템 기반의 4기통 복식 기관차를 다수 제작했다. 국유 철도의 표준화 정책에도 불구하고, 1908년 설계된 마파이의 퍼시픽형 기관차는 경사가 심하고 축중 제한이 엄격한 노선에 적합하여 1931년까지 생산되었다. 프랑스에서는 1887년 에두아르 소바주가 설계한 3기통 복식 기관차(외부 저압 2기통, 내부 고압 1기통)가 시험적으로 도입되어 42년간 운용되기도 했다.
복식 증기 기관차의 예시는 다음과 같다. (:Category:복식 증기 기관차 참조)
- LMS Compound 4-4-0
- NZR A class (1906)
- LMS 6399 Fury
- Württemberg Tssd
- Bavarian S 3/6
- 일부 Mallet 기관차, 특히 초기 디자인
- Nilgiri Mountain Railway X class
터보컴파운드 엔진터보컴파운드 엔진은 배기 가스를 이용해 터빈을 돌려 추가 동력을 얻는 방식이다.
- 트럭 및 기계 엔진
- 항공기 엔진
- * Napier Nomad

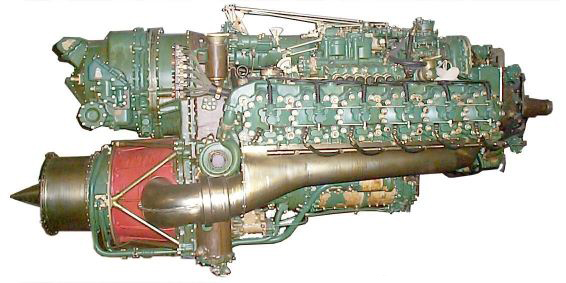

- * Wright R-3350 Duplex-Cyclone: 단순형과 복합형으로 생산되었으며, 복합형은 제2차 세계 대전 이후 Lockheed Constellation 등 많은 항공기에 사용되었다.[8][9]
- * Dobrynin VD-4K 항공기 엔진
기타 예시
- 교차 복식 증기 구동 공기 압축기: 예) Westinghouse 8 1/2" 150-D, 대형 미국 기관차에 사용됨[10]
- 대부분의 트랙션 엔진
- Rolls Royce R6 복합 왕켈 엔진[11]
7. 기타 응용 분야
- '''기관차'''
철도의 증기 기관차에 사용된 왕복식 복식 기관에서는 고압 실린더와 저압 실린더 간의 힘 균형을 맞추기 위해 각 실린더의 용적 비율을 신중하게 결정해야 했다. 일반적으로 저압 실린더의 직경이나 피스톤의 이동 거리(스트로크 길이), 혹은 둘 다를 고압 실린더보다 크게 설계했다. 증기 사이클 중 응축이 발생하지 않는 기관의 경우, 고압 실린더와 저압 실린더의 용적비는 보통 1:2.25 정도였다. 다만, 기어드 로코모티브와 같이 특수한 구조의 기관차에서는 저압 측 피스톤의 속도를 더 빠르게 조절하여 실린더 용적을 거의 동일하게 만들기도 했다.
- '''선박'''
증기선에서는 19세기 말 이후 선박용 왕복식 증기 기관으로 고압, 중압, 저압 실린더를 갖춘 3단 팽창식이 주로 사용되었다. 기관차와는 달리, 선박용 엔진은 여러 개의 실린더가 하나의 증기 엔진 내부에 통합되어 있는 형태였다. 이때 각 단계별 실린더의 직경 크기를 조절하여 점차 낮아지는 증기 압력에 맞춰 효율적으로 회전 토크를 얻을 수 있도록 설계되었다.[16]
7. 1. 트랙션 엔진

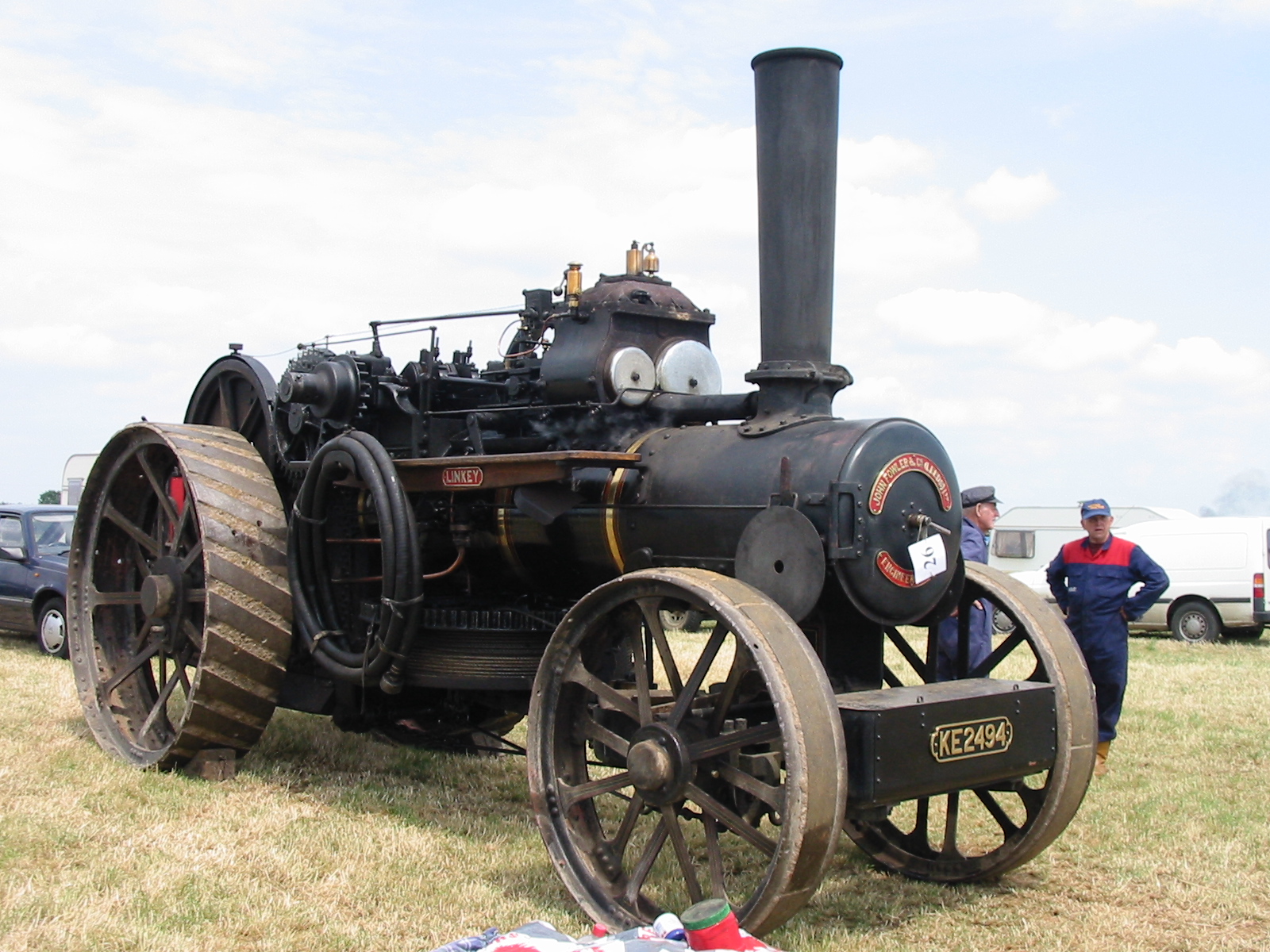

영국에서는 철도보다 도로에서 트랙션 엔진으로 복식 기관이 널리 사용되었다. 일반적인 구성은 고압 실린더와 저압 실린더가 각각 1개씩, 총 2개의 크랭크를 사용했지만, 보크레인 방식의 싱글 크랭크 복식도 존재했다.7. 2. 정치식 복식 기관

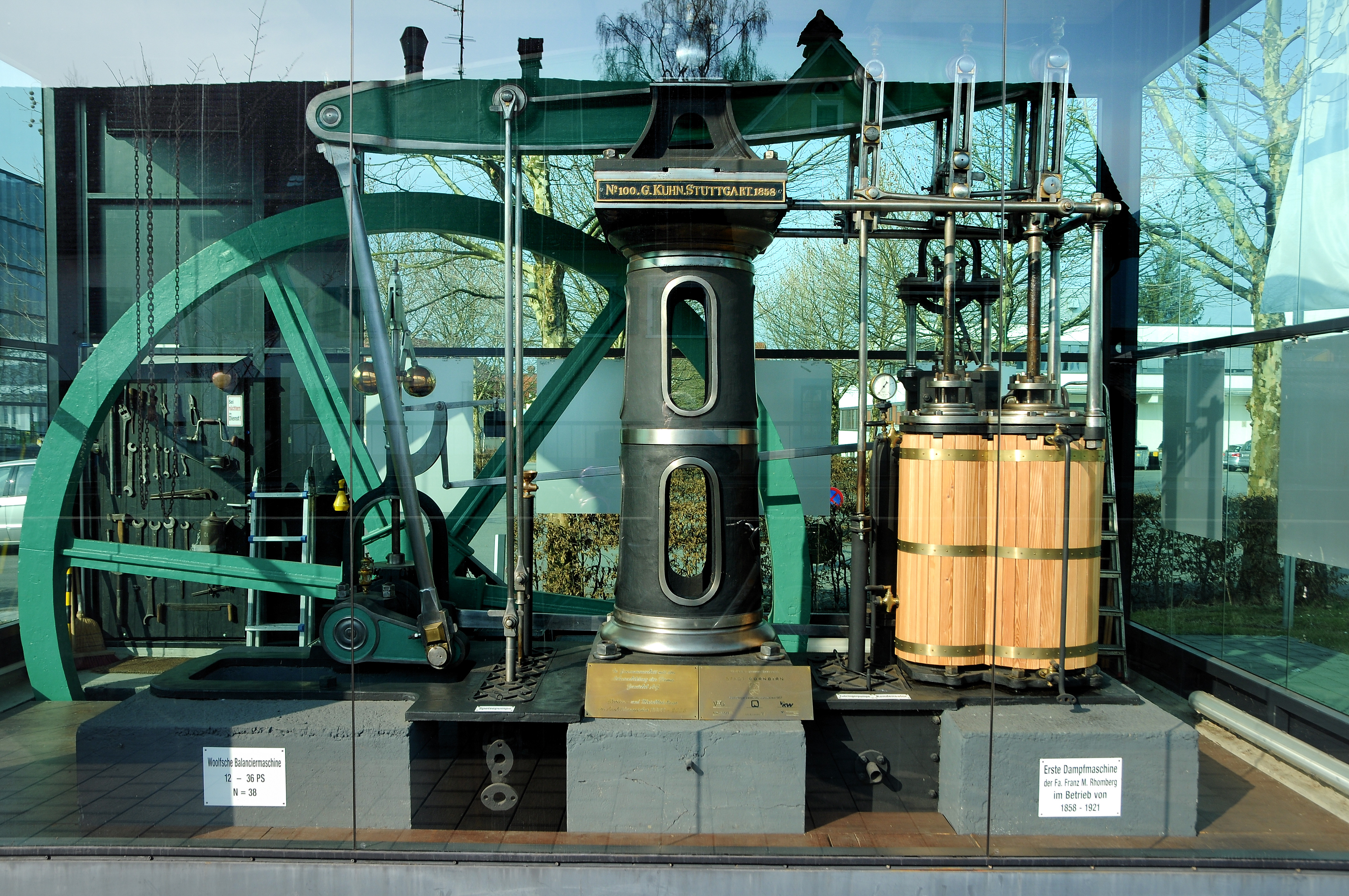

정치식 증기 기관은 설치 공간이나 중량 제한이 상대적으로 덜 엄격하여 복식 기관이 널리 활용될 수 있는 환경을 제공했다. 복식 기관은 증기를 단계적으로 팽창시켜 효율을 높이는 방식으로 작동한다.일반적으로 복식 기관에서는 증기가 먼저 고압 실린더나 터빈에서 팽창하며 열과 압력을 운동 에너지로 변환한다. 이후 이 증기는 저압 실린더나 터빈으로 이동하여 다시 한번 팽창 과정을 거치며 추가적인 운동 에너지를 생성한다. 이러한 단계적 팽창 방식 때문에 고압부와 저압부는 직렬로 연결되어 작동한다고 볼 수 있다.[14]
반면, 증기를 한 번에 팽창시키는 단식 기관은 여러 실린더나 터빈에 증기를 분배하여 동시에 작동시키는 경우가 많으며, 이는 병렬 작동 방식에 해당한다. 단식 기관에서 큰 압력 차이를 이용해 충분한 에너지를 얻으려면, 왕복식의 경우 실린더 전체를 고압에 견딜 수 있도록 견고하게 제작해야 한다. 또한, 토크를 일정하게 유지하고 진동 및 소음을 줄이기 위해서는 복식 기관처럼 여러 개의 실린더를 사용하는 다기통화가 필요해진다. 터빈식 단식 기관의 경우, 고압과 저압이라는 서로 다른 기술적 요구 사항을 하나의 케이싱 안에서 구현해야 하는 어려움이 있다.
두 방식 모두 큰 압력 차이로 인해 배기 과정에서 증기가 응축되어 물방울이 생기면 에너지 손실이 발생하며[14], 이 응축수를 신속하게 제거해야 기관 손상을 막을 수 있다. 복식 기관은 이러한 단식 기관의 비효율성과 구조적 문제점을 개선하기 위해 개발되었다.
참고로, 피스톤의 상하 운동 모두에 증기를 공급하여 작동하는 복동식 기관(double-acting cylinder)과는 다른 개념이므로 혼동하지 않도록 주의해야 한다.
8. 주요 발명가 및 설계자
- 아서 울프
- 아나톨 말레
- 알프레드 드 글렌
- 요제프 안톤 마페이
- 가스통 뒤 부스케
- 앙드레 샤펠롱
참조
