목차

1. 개요

빔펠 R-27은 소련에서 개발된 중거리 공대공 미사일로, 다양한 파생형이 존재하며, 반능동 레이더 유도, 적외선 유도, 액티브 레이더 유도, 패시브 레이더 유도 방식을 사용한다. R-27은 여러 국가에서 운용되었으며, 실전에서 사용된 기록이 있다. 대한민국과는 직접적인 관련은 문서에 나타나 있지 않다.

광고

더 읽어볼만한 페이지

  • 러시아의 공대공 미사일 - 빔펠 R-73
    빔펠 R-73은 소련에서 개발되어 헬멧 조준기와 연동, 광범위한 목표물을 공격하는 "보어사이트 이탈" 기능이 특징인 단거리 공대공 미사일로, R-60을 대체하며 서방의 차세대 미사일 개발에 영향을 주었고 다양한 파생형이 개발되어 여러 국가에서 사용 중이다.
  • 러시아의 공대공 미사일 - 빔펠 R-77
    빔펠 R-77은 러시아 빔펠 설계국에서 개발한 중거리 공대공 미사일로, 그리드 핀과 능동 레이더 유도 방식을 채택하여 높은 기동성과 사거리를 자랑하며 다양한 파생형과 최신 개량형 K-77M이 존재한다.
  • 소련의 공대공 미사일 - 빔펠 R-73
    빔펠 R-73은 소련에서 개발되어 헬멧 조준기와 연동, 광범위한 목표물을 공격하는 "보어사이트 이탈" 기능이 특징인 단거리 공대공 미사일로, R-60을 대체하며 서방의 차세대 미사일 개발에 영향을 주었고 다양한 파생형이 개발되어 여러 국가에서 사용 중이다.
  • 소련의 공대공 미사일 - 빔펠 R-77
    빔펠 R-77은 러시아 빔펠 설계국에서 개발한 중거리 공대공 미사일로, 그리드 핀과 능동 레이더 유도 방식을 채택하여 높은 기동성과 사거리를 자랑하며 다양한 파생형과 최신 개량형 K-77M이 존재한다.
  • 국기 - 중구 (부산광역시)
    부산광역시 중구는 부산의 중심지로, 과거 왜관이 위치했으며 부산부청과 부산시청이 있었고 현재는 교통의 요지이자 다양한 관광 명소를 보유하고 있다.
  • 국기 - 아시아
    아시아는 세계에서 가장 크고 인구가 많은 대륙으로, 유라시아 동쪽 4/5를 차지하며, 4대 문명 중 3개의 발원지이고 다양한 종교와 문화가 발전했으며 경제 성장과 분쟁을 동시에 겪고 있다.

2. 역사

R-23을 대체하기 위해 개발된 미사일로, 미국의 AIM-7F 스패로에 대응하는 것을 목표로 삼았다. 처음에는 MiG-23ML 전투기에 탑재하여 실용화하는 것을 목표로 했으나, 개발 계획이 상당히 지연되면서 R-23의 개량형인 R-24가 먼저 개발되어 1981년에 실용화되었다.

이후 R-27은 1980년대 중반부터 실전 배치가 시작되었으며, 주로 소련의 4세대 제트 전투기로 분류되는 MiG-29, MiG-31, Su-27 등에 탑재되었다. MiG-23MLD에도 탑재되었다는 정보가 있었으나, 현재는 사실이 아닌 것으로 여겨진다.

소련의 붕괴 이후, 러시아는 여러 종류의 군용기에 R-27 운용 능력을 부여하는 현대화 개량 계획을 추진했다. 그 결과, 개수를 거친 구형 전투기인 MiG-21, MiG-23, MiG-25 등에서도 R-27을 운용할 수 있게 되었다. R-27은 여러 파생형이 존재하며, 그중 R-27R 모델은 미국의 AIM-7M 스패로와 비슷한 성능을 가진 것으로 평가받는다.

3. 파생형

R-27 미사일은 다양한 작전 요구 사항을 충족시키기 위해 유도 방식과 사거리를 달리하는 여러 파생형으로 개발되었다. 주요 파생형은 다음과 같다.

R-27 계열 미사일 파생형 요약
모델명NATO 코드명유도 방식특징최대 사거리
R-27RAA-10 Alamo-A반능동 레이더 호밍기본형80km[41] / 73km[8]
R-27TAA-10 Alamo-B적외선 호밍기본형, 데이터링크 없음70km / 63km[8]
R-27ERAA-10 Alamo-C반능동 레이더 호밍사거리 연장형130km / 117km[8]
R-27ETAA-10 Alamo-D적외선 호밍사거리 연장형, 데이터링크 없음120km / 104km[8]
R-27AEAA-10 Alamo-E액티브 레이더 유도-130km[42]
R-27EM-반능동 레이더 호밍해군용, 저고도 목표 교전 가능[42]170km[42]
R-27PAA-10 Alamo-E패시브 레이더 유도대레이더 미사일72km
R-27EPAA-10 Alamo-F패시브 레이더 유도대레이더 미사일, 사거리 연장형110km[2]
R-27EA-액티브 레이더 유도9B-1103K 능동 탐색기 장착>130km[3]
R-27R1AA-10 Alamo-A반능동 레이더 호밍R-27R 수출형75km[9]
R-27T1AA-10 Alamo-B적외선 호밍R-27T 수출형80km[10]
R-27ER1AA-10 Alamo-C반능동 레이더 호밍R-27ER 수출형100km[11]
R-27ET1AA-10 Alamo-D적외선 호밍R-27ET 수출형80km[12]
R-27P1AA-10 Alamo-E패시브 레이더 유도R-27P 수출형, 조기 경보 통제기 등 표적-
R-27EP1AA-10 Alamo-F패시브 레이더 유도R-27EP 수출형-


3. 1. 세미 액티브 레이더 유도 방식

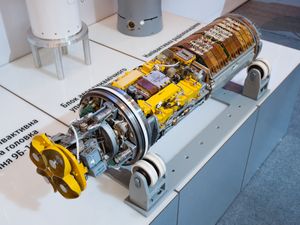

R-27R 미사일을 위한 9B-1101K, 관성 반능동 호밍 헤드

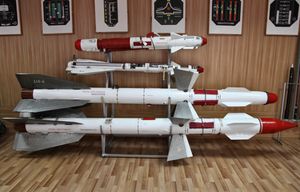

R-27T (아래에서 두 번째) 및 R-27R (아래에서 첫 번째)


빔펠 R-27 미사일 중 반능동 레이더 호밍(SARH) 방식을 사용하는 모델은 다음과 같다. 이 방식은 발사 항공기가 목표물에 지속적으로 레이더파를 조사하면, 미사일의 시커가 반사된 레이더파를 추적하여 목표를 향해 날아가는 유도 방식이다.

  • '''R-27R''' (나토 코드명: ''AA-10 Alamo-A''): 세미 액티브 레이더 유도 방식의 기본형이다.[41][8]
  • * 최대 사거리는 80km이다.[41] (다른 자료에서는 73km[8] 또는 50km로 언급되기도 한다.[36])
  • * 사용 가능 고도는 20m에서 25000m 사이이다.[8]
  • * 동일 고도에서 목표에 대한 유효 사거리는 정면에서 2km ~ 42.5km, 후면에서 0.7km ~ 7.5km이다.[8]
  • * 허용되는 최대 수직 고도 차이는 ±10km이다.[8]
  • * 탄두 중량은 39kg이며, 폭풍 파편형 또는 연속 막대형(continuous-rod) 탄두를 사용한다.[36]
  • * 제원: 전장 4.08m, 날개폭 0.772m, 직경 230mm, 발사 중량 253kg, 속도 마하 4, 레이더 근접 신관 및 접촉 신관 사용.[36]
  • '''R-27R1''': R-27R의 수출형이다.[9]
  • * 탄두 중량은 39kg이며, 최대 사거리는 75km이다.[9]
  • '''R-27ER''' (나토 코드명: ''AA-10 Alamo-C''): R-27R의 사거리 연장형이다.[8]
  • * 최대 사거리는 130km이다. (다른 자료에서는 117km[8] 또는 110km[40]로 언급되기도 한다.)
  • * 사용 가능 고도는 20m에서 27000m 사이이다.[8]
  • * 동일 고도에서 목표에 대한 유효 사거리는 정면에서 2km ~ 65.5km, 후면에서 0.7km ~ 16.5km이다.[8]
  • * 최대 허용 수직 고도 차이는 12km이다.[8]
  • * 발사 사거리가 6km 미만일 경우, 3km 미만의 저고도에서는 발사할 수 없는 제한이 있다.[8]
  • * 제원 (Missile.index[40]): 전장 4.7m, 직경 26cm, 익폭 80cm, 발사 중량 350kg, 사거리 75km, 속도 마하 4. (해당 출처는 R-27ER의 사거리를 110km로 별도 표기[40])
  • '''R-27ER1''': R-27ER의 수출형이다.[11]
  • * 탄두 중량은 39kg이며, 최대 사거리는 100km이다.[11]
  • '''R-27EM''': 해군용으로 개발된 모델이다.[42]
  • * 개량된 시커를 탑재하여 해수면 위 3m의 저고도로 비행하는 항공기와도 교전할 수 있다.
  • * 최대 사거리는 170km이다.[42] (일부 자료에서는 9B-1103K 능동 탐색기를 갖춘 모델로 분류하기도 한다.[3])


R-27R 및 R-27ER 모델은 모든 기상 조건에서 운용이 가능하며, 발사 시 기체의 과부하는 5G 미만, 롤 속도는 초당 50도 미만이어야 한다.[8] 비행 중 목표를 변경하여 재지정하는 것이 가능하며, 다른 아군기와 목표 조명 정보를 공유할 수도 있다.[8]

3. 2. 적외선 유도 방식



적외선 유도 방식의 R-27 계열 미사일은 다음과 같다.

  • '''R-27T''' (''AA-10 알라모-B''): 기본적인 적외선 호밍 방식 모델이다. Avtomatika 9B-1032 (PRGS-27) 적외선 탐색기를 사용하며, 데이터링크 기능은 없다.[8] 20m에서 25000m 고도 사이에서 운용할 수 있다. 동일 고도에서 비행하는 목표물에 대한 유효 사거리는 정면에서 접근 시 2km에서 33km 사이, 후면에서 접근 시 0km에서 5.5km 사이이다. 최대 사거리는 63km이며, 목표물과의 최대 허용 고도 차이는 ±10km이다.[8]
  • * '''R-27T1''': R-27T의 수출형으로, 39kg 탄두를 장착하며 최대 사거리는 80km이다.[10]

  • '''R-27ET''' (''AA-10 알라모-D''): R-27T의 사거리 연장형 적외선 호밍 모델이다. 무게는 348kg이며, 데이터링크 기능은 없다.[8] 20m에서 27000m 고도 사이에서 운용할 수 있다. 유효 사거리는 정면에서 접근 시 2km에서 52.5km 사이, 후면에서 접근 시 0.7km에서 12.5km 사이이다. 최대 사거리는 104km이며, 목표물과의 최대 허용 고도 차이는 12km이다.[8]
  • * '''R-27ET1''': R-27ET의 수출형으로, 39kg 탄두를 장착하며 최대 사거리는 80km이다.[12]


적외선 유도 방식(R-27T, R-27ET) 미사일은 구름이 없는 맑은 날씨에서만 사용할 수 있으며, 발사 시 항공기는 태양 방향으로부터 최소 15도, 달이나 지상의 열원 방향으로부터는 최소 4도 이상 벗어나야 한다. 미사일의 탐색기는 발사 전에 목표물을 포착해야 한다.[13] 특히 정면에서 접근하는 적기에 대해 이 미사일을 사용하면, 적기가 미사일 접근 경고를 받지 못하게 하는 효과가 있다.[14] 발사는 0에서 7g의 기동 중에도 가능하지만, 특정 조건에서는 6g으로 제한된다.[8]

R-27T 제원 [37]
항목제원
전장3.7m
직경23cm
날개 너비77cm
발사 중량254kg
사정거리40km
속도마하 4
목표 탐색 장치9B-1101K


3. 3. 액티브 레이더 유도 방식


  • '''R-27AE''': NATO 코드명 AA-10 알라모-E. 액티브 레이더 유도 방식을 사용하며, 사거리는 130km이다.[42]
  • '''R-27EA''': 9B-1103K 능동 탐색기를 장착한 버전으로, 사거리는 130km 이상이다.[3]

3. 4. 패시브 레이더 유도 방식


  • '''R-27P''': 패시브 레이더 유도 방식을 사용하는 대레이더 미사일이다. NATO 코드명은 ''AA-10 Alamo-E''이며, 최대 사거리는 72km이다.
  • '''R-27EP''': R-27P의 사거리 연장형으로, NATO 코드명은 ''AA-10 Alamo-F''이다. 최대 사거리는 110km이다.[2]
  • '''R-27P1''': R-27P의 수출형이다. 조기 경보 통제기(AWACS), 레이더 기지, 이지스함 등 적의 레이더 신호 방사원을 표적으로 삼아 공격하는 데 사용된다.
  • '''R-27EP1''': R-27P1의 사거리 연장형이다.

4. 운용 국가

R-27 운용 국가 지도. 파란색은 현재 운용국, 붉은색은 과거 운용국이다.


빔펠 R-27 계열 공대공 미사일은 개발국인 러시아를 포함하여 아시아, 유럽, 아프리카, 아메리카 등 전 세계 여러 국가에서 운용 중이거나 과거에 운용되었다. 자세한 운용 현황은 아래 하위 문서를 참고한다.

4. 1. 현 운용국



다음은 R-27 계열 미사일을 현재 운용 중인 국가 및 단체 목록이다.

4. 2. 과거 운용국

5. 실전 기록

1991년 이라크 전쟁 당시, 이라크 조종사 쿠다이 히잡(Khudai Hijab)은 자신의 미코얀 MiG-29에서 발사한 R-27(나토 코드명: 알라모)이 미국 폭격기 B-52에 명중했다고 주장했다.[43] 그러나 미국은 이를 부인하며, 해당 사고가 아군 F-4G 와일드 위즐 전투기의 오인 사격이었다고 주장했다. 미국 측 설명에 따르면, B-52의 방어 사수가 아군 F-4G를 적기(미코얀 MiG-29)로 오인하여 화력 통제 레이더로 조준했고, 이에 위협을 느낀 F-4G가 발사한 대레이더 미사일 AGM-88 함이 B-52를 격추했다는 것이다.[44]

1999년 에리트레아-에티오피아 전쟁에서는 에리트레아의 미코얀 MiG-29와 에티오피아의 수호이 Su-27 간의 공중전이 벌어졌으며, 양측 모두 러시아 용병 조종사들이 탑승한 것으로 알려졌다.[15] 이 공중전에서 양측 모두 R-27 미사일을 발사했으나 명중 기록은 드물었다. 다만, 에티오피아의 수호이 Su-27이 발사한 R-27 미사일 한 발이 에리트레아의 미코얀 MiG-29 근처에서 폭발하여 손상을 입혔고, 해당 MiG-29는 착륙 도중 추락한 사례가 있다.

돈바스 전쟁 중이던 2014년 7월 16일, 우크라이나 공군은 자국의 Su-25 공격기가 러시아 항공우주군 소속 미코얀 MiG-29 전투기가 발사한 R-27T 미사일에 격추되었다고 주장했다.[16] 러시아 정부는 이 사건과의 관련성을 부인했다.[17]

R-27은 2022년 러시아의 우크라이나 침공 당시 러시아와 우크라이나 양측 모두에 의해 사용되었다.[18][19]

예멘 내전 (2015년~현재)에서는 후티 반군이 R-27T 공대공 미사일을 지대공 미사일로 개조하여 사용했다. 2018년 1월 7일 공개된 영상에는 개조된 R-27T가 전방 감시 적외선(FLIR) 카메라에 포착된 사우디 주도 연합군 전투기를 타격하는 모습이 담겼다. 후티 반군은 F-15를 격추했다고 주장했다.[20][21] 후티 반군은 이후 항공기 잔해 영상을 공개했으나, 일련번호 분석 결과 해당 기체는 사우디군이 운용하는 파나비아 토네이도 전투기일 가능성이 제기되었다.[22] 다음 날인 1월 8일, 사우디 통신사는 예멘 상공에서의 항공기 손실을 인정했으나 기종은 명시하지 않았고, 추락 원인을 '기술적 문제'라고 발표하며 조종사들은 무사히 구조되었다고 밝혔다.[23]

2018년 3월 21일, 후티 반군은 사다 주 상공에서 사우디군의 F-15 전투기를 타격하는 영상을 공개하며 격추 가능성을 시사했다.[24] 영상에는 지대공 용도로 개조된 R-27T 미사일이 발사되어 F-15에 명중하는 장면이 담겨 있다. 이전 사례와 마찬가지로 명중은 확인되었으나 격추 여부는 불분명했다. 사우디군은 F-15가 미사일에 맞은 사실은 인정했지만, 기체가 무사히 기지로 귀환했다고 발표했다.[25][26] 사우디 공식 발표에 따르면 이 사건은 현지 시간 오후 3시 48분경 사다 공항 인근에서 발생했다.[27][4]
