1. 개요

AGM-88 HARM은 텍사스 인스트루먼츠(현 레이시온)가 개발한 공대지 대레이다 미사일로, 적의 레이더를 탐지하여 공격하는 기능을 한다. 1985년부터 실전 배치되었으며, 사거리는 90km 이상, 속도는 마하 2 이상이다. 미사일은 유도부, 탄두부, 제어부, 기관부로 구성되며, 다양한 전자 장비 시스템과 발사기를 통해 운용된다. AGM-88은 PB, EOM, SP, TOO 등 여러 운용 방식을 지원하며, AGM-88A부터 AGM-88G AARGM-ER까지 다양한 파생형이 존재한다. 현재 미국, 한국 등 여러 국가에서 운용 중이며, 적 방공망 제압(SEAD) 작전에 활용된다.

더 읽어볼만한 페이지

독일의 공대지 미사일 - PARS 3 LR
PARS 3 LR은 독일 주도로 개발된 대전차 미사일로, 유로콥터 타이거에 장착되며 MBDA 도이칠란트 유한회사와 디엘 BGT 방위의 합작 회사인 Parsys GmbH에서 제조하고, 인도네시아도 주문하였다.
냉전의 대레이더 미사일 - AGM-78 스탠더드 ARM
AGM-78 스탠더드 ARM은 AGM-45 슈라이크의 한계를 극복하고자 RIM-66 스탠더드 미사일을 기반으로 개발된 공대지 대레이더 미사일로, 다양한 파생형 중 AGM-78B는 F-4G 와일드 위즐 등에 사용되어 실전에 투입, 레이더 기지 공격 및 방공망 제압에 기여했으며 1970년대 후반까지 3,000발 이상 생산되었다.
텍사스 인스트루먼트 - FGM-148 재블린
FGM-148 재블린은 미국에서 개발되어 1996년부터 미군에 배치된 휴대용 대전차 미사일 시스템으로, 발사 후 망각 기능과 상부 공격 모드를 통해 높은 명중률과 파괴력을 자랑하며 여러 분쟁에서 효과적으로 사용되었다.

AGM-88 함
개요
AGM-88이 F-4G에 탑재된 모습
종류	공대지 미사일, 대레이더 미사일
원산지	미국
사용 현황	1985년–현재
사용 국가	운용국 목록 참고
사용된 전쟁	냉전 시드라만 사건 (1986년) 리비아 폭격 (1986년) 걸프 전쟁 코소보 전쟁 이라크 전쟁 2011년 리비아 내전 2011년 리비아 군사 개입 러시아-우크라이나 전쟁 러시아의 우크라이나 침공 이스라엘-하마스 전쟁 홍해 위기
설계	텍사스 인스트루먼트, 앨리언트 테크시스템스 (ATK)
설계 년도	1983년
제조사	텍사스 인스트루먼트, 이후 레이시온 미사일 & 디펜스 (AGM-88A/B/C/D/F) 앨리언트 테크시스템스, 이후 오비탈 ATK, 이후 노스롭 그루먼 (AGM-88E/G)
파생형	SiAW
단위 가격	284,000 US$870,000 (AGM-88E AARGM)
생산 년도	1983년–현재
제원
중량	\|AGM-88G – }}
길이	\|AGM-88G – }}
직경	\|AGM-88G – }}
탄두	WAU-7/B 폭풍 파편 탄두
엔진	티오콜 SR113-TC-1 이중 추력 로켓 엔진
사거리	\|중고도 — \|스탠드오프 — \|AGM-88G — }}
속도	마하 2.9 (987 m/s; 3238 ft/s)
유도 방식	수동 레이더 호밍 (재밍 시 홈-온-잼 기능 포함), E 및 G 변형에는 추가적인 GPS/INS 및 밀리미터파 능동 레이더 호밍 기능 포함
추진제	2단, 고체 추진제
발사 플랫폼	F-4G EA-6B F-15E F-16 F/A-18A/B/C/D F/A-18/E/F EA-18G Tornado IDS/ECR 유로파이터 타이푼 F-35 MiG-29 Su-27

2. 제원

구분	내용
기능	공대지 대레이다 미사일 (적의 레이다를 찾아내고 공격하는 미사일)
개발	텍사스 인스트루먼츠 (현재 레이시온)
엔진	Thiokol dual-thrust, solid-propellant 로켓 엔진
길이	4.1m
발사중량	360kg
직경	254mm
날개폭	1.1m
사거리	90km 이상
속도	초속 340m (마하 2 이상)
유도방식	레이다 유도방식
탄두	고폭 파편형; 탄두 중량 68kg
단가	284000USD
실전배치일	1985년

3. 구성

AGM-88 함 시스템은 AGM-88 유도 미사일, LAU-118(V)1/A 발사기, 그리고 항공기에 탑재된 HARM 전용 전자 장비로 구성된다.

3. 1. AGM-88 유도 미사일

AGM-88 함은 조종사의 최소한의 조작만으로 레이더 안테나 또는 송신기를 탐지, 공격 및 파괴할 수 있는 공대지 미사일이다. 적의 레이더 방사선을 추적하는 비례 항법 시스템은 미사일 기수에 고정된 안테나와 탐색기를 가지고 있으며, 미국 해군이 주도한 미사일 프로그램이다.^[4] 무연 고체 추진 이중 추력 로켓 모터는 미사일을 마하 2 이상의 속도로 추진한다.^[4]

미국 공군, 미국 해군을 비롯하여 미국의 동맹국에서 운용되고 있으며, 적 방공망 제압의 주요 수단 중 하나이다. 지대공 미사일의 레이더 시스템과 관련된 전자 송신 장치에서 방사되는 전파를 탐지하여 유도한다.

AGM-45 슈라이크 및 AGM-78 스탠다드 ARM의 후계^[96]로서 미국 해군이 개발했으며, 처음에는 텍사스 인스트루먼트(TI)에서 생산되었지만, TI가 군사·방위 부문을 레이시온(RAYCO)에 매각하면서 생산이 이관되었다.

대 레이더 미사일은 적의 레이더에서 방사되는 전파를 따라 유도되기 때문에, 적 레이더가 미사일 발사를 감지하여 전파 방사를 중지하면 유도할 수 없게 된다. HARM은 이러한 상황을 방지하기 위해 기존의 대 레이더 미사일보다 더 빠른 속도로 개발되었다. 프로젝트명인 HARM(High-Speed Anti-Radiation Missile)은 이러한 요구사항에서 유래되었다. AGM-45의 단점이었던 탐지 가능한 레이더파 대역 개선(브로드밴드 시커), 큰 탄두, 운용상의 유연성과 높은 신뢰성 또한 요구되었다. 개발 중에는 항공기의 전방 또는 후방 어느 쪽에서 레이더파를 받고 있는지 구별할 수 없는 등 시커와 유도 장치의 문제가 있었지만, 1980년 초까지 대부분 해결되었다.

HARM 시스템은 처음에는 미국 해군의 A-6E, A-7E 공격기 및 F/A-18A 전투 공격기에 탑재되었으며, 이들은 HARM 시스템 전용 컴퓨터인 CLC를 장비했다. 후에, EA-6B 전자전기에도 탑재되었으며, CLC와 함께 HARM 컨트롤 패널(HCP)이 장착되었다. F-14 탑재를 위한 연구 개발도 진행되었지만 완료되지 않았다. 미국 공군은 HARM을 탑재한 SEAD 전용기 F-4G 와일드 위즐을 도입했으며, 이후 AN/ASQ-213 HTS(HARM Targeting System)를 장비한 F-16을 와일드 위즐로 사용하고 있다. AGM-88E형부터는 명칭이 HARM에서 AARGM으로 변경되었다.

독일 공군의 토네이도 ECR은 텍사스 인스트루먼트의 ELS(Emitter Locating System)를 갖추고 있으며, F-4G와 마찬가지로 SEAD 전용기로서 HARM을 운용할 수 있었다.^[97]

AGM-88 발사 시를 포함하여 공대지 미사일을 발사할 때는 다른 항공기에 무선으로 경고하기 위해 "매그넘(MAGNUM)"이라는 부호가 호출된다.^[98]

미사일은 발사된 항공기의 고도 및 위치와 입력된 파라미터를 바탕으로 전파원으로부터의 전파를 분석하고 추적하여 적성 레이더로 유도된다. 탄체는 선단부터 유도부, 탄두부, 제어부 및 기관부의 4부분으로 구성된다. 가늘고 긴 원통형 본체에 중앙부에 4개의 유도 날개, 말단에 4개의 고정 안정 날개를 갖는다.^[99]

3. 1. 1. 유도부

미사일 선단에 있는 유도부는 적의 레이더파를 향하는 패시브 레이더 호밍(PRH) 유도 방식의 비례 유도 장치를 가지며, 전파원에서 방사되는 전파를 해석하는 ESM 능력을 갖는다.

유도부 선단에는 시커가 되는 레이더파를 탐지하는 C-J 밴드의 광대역 고정 스파이럴 안테나가 있으며, 인텔리전트(레이더) 비디오 프로세서에 의해 해석됨으로써 레이더파의 펄스 반복 주파수(PRF, Pulse Repetition Frequencies)의 특징을 구별한다.

AGM-88B형 이후에는 이 유도부의 소프트웨어가 전선에서 재프로그램이 가능하게 되었다. 전파원으로부터의 전파가 끊어지면 유도할 수 없다는 AGM-45의 단점을 보완하기 위해 관성 유도 장치(INS)가 탑재되어 있다. AGM-88D형 이후에는 관성 유도 장치에 GPS 지원 관성 유도 장치(GPS/IMU)가 채용되었다.

미사일의 전부에 있는 탄두부는, 작렬 시 무수한 금속 조각(자료에 따라서는 금속구)을 흩뿌리는 폭풍 파쇄 탄두를 갖추고 있으며, 레이저근접/접촉 신관으로 기폭된다^[99]。C형 이후에는 탄두편이 강철에서 텅스텐 합금으로 바뀌어 파괴력도 향상되었다^[99]。AGM-88의 탄두는, 목표가 되는 레이더 시설을 파괴하고 무력화하는 것은 물론, 목표에 도달했을 경우 및 PB 모드(후술)에서 목표를 포착하지 못하고 자폭했을 경우, 양쪽 모두 AGM-88 자신의 유도 장치도 확실하고 완전히 파괴하도록 되어 있다. 이것은 적군에게 미사일의 기술, 성능 및 레이더의 정보가 누설되는 것을 피하기 위해서이다.

AGM-88의 메모리에는 아군과 적군의 레이더를 구별하기 위해 아군 레이더 패턴도 기록되어 있으며, 이것이 누설되면 적군에게 아군 레이더의 방해책을 제공하게 된다. 또한, 적군이 자군의 각종 레이더 패턴이 기록되어 있다는 것을 알게 되면, 그 패턴이 변경되어 결과적으로 아군에 대한 위협이 확대된다. 따라서, 유도 장치의 자기 파괴는 AGM-88에게 중요한 요소이다.

3. 1. 2. 탄두부

AGM-88의 유도부는 적의 레이더파를 향하는 패시브 레이더 호밍(PRH) 유도 방식의 비례 유도 장치를 가지며, 전파원에서 방사되는 전파를 해석하는 ESM 능력을 갖는다. 유도부 선단에는 시커 역할을 하는 레이더파를 탐지하는 C-J 밴드의 광대역 고정 스파이럴 안테나가 있으며, 인텔리전트(레이더) 비디오 프로세서에 의해 해석됨으로써 레이더파의 펄스 반복 주파수(PRF, Pulse Repetition Frequencies)의 특징을 구별한다.

AGM-88B^영어형 이후에는 이 유도부의 소프트웨어가 전선에서 재프로그램이 가능하게 되었다. 전파원으로부터의 전파가 끊어지면 유도할 수 없다는 AGM-45의 단점을 보완하기 위해 관성 유도 장치(INS)가 탑재되어 있다. AGM-88D^영어형 이후에는 관성 유도 장치에 GPS 지원 관성 유도 장치(GPS/IMU)가 채용되었다.

3. 1. 3. 제어부

미사일 앞부분에 있는 유도부는 적의 레이더 전파를 따라가는 패시브 레이더 호밍(PRH) 방식의 비례 유도 장치를 사용하며, 전파원에서 나오는 전파를 분석하는 ESM 능력을 갖추고 있다.

유도부 앞부분에는 시커 역할을 하는, 레이더 전파를 탐지하는 C-J 밴드 광대역 고정 스파이럴 안테나가 있다. 이 안테나는 인텔리전트(레이더) 비디오 프로세서에 의해 해석되어 레이더 전파의 펄스 반복 주파수(PRF, Pulse Repetition Frequencies) 특징을 구별한다.

AGM-88B형부터는 이 유도부의 소프트웨어를 전선에서 다시 프로그래밍할 수 있게 되었다. AGM-45는 전파가 끊어지면 유도할 수 없다는 단점이 있었는데, 이를 보완하기 위해 관성 유도 장치(INS)를 탑재했다. AGM-88D형부터는 관성 유도 장치에 GPS 지원 관성 유도 장치(GPS/IMU)가 채용되었다.

3. 1. 4. 기관부

AGM-88은 조종사의 최소한의 조작만으로 레이더 안테나 또는 송신기를 탐지, 공격 및 파괴할 수 있다. 적의 레이더 방사선을 추적하는 비례 항법 시스템은 미사일 기수(nose)에 고정된 안테나와 탐색기를 가지고 있다. 무연 고체 추진 이중 추력 로켓 모터는 미사일을 마하 2 이상의 속도로 추진한다.^[4]

미사일 선단에 있는 유도부는 적의 레이더파를 향하는 패시브 레이더 호밍(PRH) 유도 방식의 비례 유도 장치를 가지며, 전파원에서 방사되는 전파를 해석하는 ESM 능력을 갖는다. 유도부 선단에는 시커 역할을 하는 레이더파를 탐지하는 C-J 밴드의 광대역 고정 스파이럴 안테나가 있으며, 인텔리전트(레이더) 비디오 프로세서에 의해 해석됨으로써 레이더파의 펄스 반복 주파수(PRF, Pulse Repetition Frequencies)의 특징을 구별한다.

AGM-88B형 이후에는 이 유도부의 소프트웨어가 전선에서 재프로그램이 가능하게 되었다. 전파원으로부터의 전파가 끊어지면 유도할 수 없다는 AGM-45의 단점을 보완하기 위해 관성 유도 장치(INS)가 탑재되어 있다. AGM-88D형 이후에는 관성 유도 장치에 GPS 지원 관성 유도 장치(GPS/IMU)가 채용되었다.

LAU-118/A 발사기는 AERO-5B-1 시리즈에서 파생된 레일 발사기 중 하나로, F-16 또는 F/A-18과 같은 항공기에 AGM-88을 탑재하고 발사하는 데 사용된다. 항공기와 AGM-88 미사일을 기계적, 전기적으로 연결하며, AGM-88은 탄체 중앙 뒤쪽에 있는 앰빌리컬 커넥터를 통해 항공기의 MIL-STD-1553B 데이터 버스를 거쳐 항공기에 탑재된 레이더 경고 장치와 시스템 전용 컴퓨터와 통신한다.

미국 해군에서 사용되는 LAU-118(V)1/A와 공군에서 사용되는 LAU-118(V)2/A 발사기는 전기적 사양이 달라서 호환되지 않는다.

3. 2. LAU-118/A 발사기

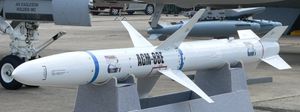

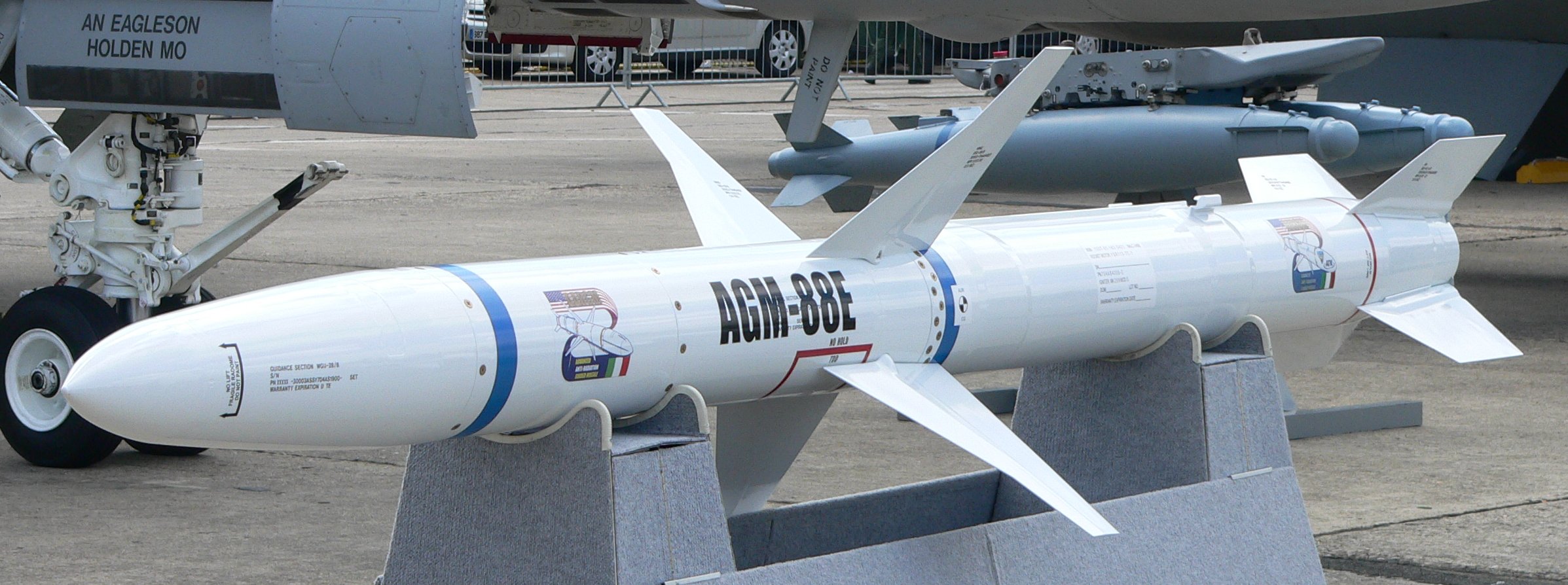

AGM-88E AARGM(어드밴스드 대(對)방사선 유도 미사일)은 AGM-88 HARM의 로켓 모터, 탄두, 날개, 꼬리날개와 함께 유도부와 조종부를 개선한 것이다. 적의 레이더 차단 능력을 무력화하기 위해 밀리미터파 레이더를 사용하여 정밀하게 유도하며, 목표물 타격 전에 표적 이미지를 전송하는 기능이 있다.^[1] 노스롭 그러먼은 2018년 오비탈 ATK를 인수하면서 AARGM 프로그램을 인수했다.^[1] AGM-88E는 미국 해군, 미국 해병대, 이탈리아 공군, 독일 공군에서 사용하고 있다.^[1]

2003년 6월, 오비탈 ATK는 AARGM 개발을 위해 2.23억달러 규모의 계약을 체결했다.^[1] 2005년 11월, 이탈리아 국방부와 미국 국방부는 이 프로젝트에 공동 자금을 지원하기 위한 양해 각서를 체결했다.^[1]

미국 해군은 2012년 봄, 실사격 시험 12발을 통해 초기 작전 시험 및 평가(IOT&E)에서 AARGM의 능력을 시연했고, 6월에는 실탄을 사용한 공중 요원 및 정비 훈련을 완료했다.^[1]

2012년 8월, 미 해군은 AARGM의 완전 생산(FRP)을 승인했으며, 2013년에 해군용 72발과 이탈리아 공군용 9발을 인도할 예정이었다.^[1] 미국 해병대의 F/A-18 호넷 비행대가 AGM-88E를 장착한 최초의 전방 배치 부대가 될 것이었다.^[1]

2013년 9월, ATK는 100번째 AARGM을 미국 해군에 인도했다.^[1] AGM-88E 프로그램은 계획대로 예산 내에서 진행되었으며, 최종 작전 능력은 2014년 9월로 예정되었다.^[1] AGM-88E는 기존 HARM의 성능을 개선하기 위해 설계되었으며, 고정식 및 이동식 레이더 및 통신 기지를 상대로, 특히 대(對)방사선 미사일을 회피하기 위해 차단하는 표적을 대상으로 기존의 마하 2급 로켓 모터 및 탄두에 새로운 탐색기를 부착하고, 수동 대(對)방사선 호밍 수신기, 위성 항법 및 관성 항법 장치, 종말 유도를 위한 밀리미터파 레이더, 타격 직전 위성 링크를 통해 표적 이미지를 전송하는 기능을 추가했다.^[1]

이 HARM 모델은 F/A-18C/D/E/F, EA-18G, 토네이도 ECR, 유로파이터 EK 항공기에 통합될 예정이며, 이후 록히드 마틴 F-35 라이트닝 II에도 외부 장착될 예정이다.^[1]

2015년 9월, AGM-88E는 실사격 시험에서 이동하는 함선 표적을 성공적으로 타격하여, 대(對)방사선 호밍 및 밀리미터파 레이더를 사용하여 이동 표적을 탐지, 식별, 위치 파악 및 공격하는 능력을 입증했다.^[1]

2019년 12월, 독일 공군은 AARGM을 주문했다.^[1]

2020년 8월 4일, 캘리포니아주 노스리지에 위치한 노스롭 그러먼의 얼리언트 테크시스템스 운영 부서는 AARGM 정비 지원, 유도부 및 조종부 수리, 장비 상자 시험 및 검사를 위한 1219.7530000000002만달러 규모의 IDIQ 계약을 체결했다.^[1] 8월 31일, 같은 부서는 AARGM의 새로운 기술 개발을 위해 약 8090.000000000001만달러를 배정받았다.^[1] 전자 장비 시스템은 레이더파를 방출하는 위협을 감지 및 포착하고, 탑승자에게 이를 표시하며, 위협 우선순위에 따라 목표를 선택하여 미사일을 수동 또는 자동으로 발사하는 능력을 갖추고 있다.^[1] 또한, 미사일 발사 전에 목표 관련 매개변수를 항공기에서 미사일로 입력한다.^[1]

3. 3. 전자 장비 시스템

CP-1001B/AWG 및 CP-1001C/AWG HARM CLC(Command Launch Computer)는 항공기의 화기 통제 장치 서브 시스템으로 탑재되는 HARM 시스템 전용 컴퓨터이다. 미국 해군 항공기에서 사용되며, AGM-88 미사일의 각 형식과 호환된다.

CLC는 MIL-STD-1553B 데이터 버스를 통해 미사일 본체 및 항공기에 탑재된 ELS (F-4G의 AN/APR-47 등), HTS, TAS, RWR(레이더 경보 장치) 등과 연결된다. 이들로부터 목표 관련 데이터를 처리하여 적절한 표시를 탑승원에게 보여주는 동시에 목표 우선순위를 결정하고, AGM-88이 관성 유도의 기준으로 사용하는 항공기 고도나 위치 등의 데이터를 수집한다. SP 모드(후술)에서는 탑승원 조작 없이 자동으로 미사일을 발사할 수도 있다.

3. 3. 1. CLC

ALIC(항공기 발사기 인터페이스 컴퓨터, Aircraft Launcher Interface Computer)는 F-16C/CJ에 탑재되는 HARM 시스템 전용 컴퓨터이다. 미국 공군기에서 사용된다. 기능은 CLC와 유사하지만, MIL-STD-1780 규격의 데이터 버스에도 대응한다.

3. 3. 2. ALIC

Emitter Locating System^영어의 약자인 '''ELS'''(전파원 위치 측정 시스템)는 전파원의 위치와 종류를 특정하는 전자 장치이다. ELS는 항공기의 360도 전방위에서 도래하는 광대역의 레이더파를 탐지하고 보충 및 해석이 가능하며, HARM의 능력을 충분히 발휘할 수 있다. 대표적인 ELS는 F-4G에 탑재되어 있던 AN/APR-38/47 Radar Homing And Warning System^영어의 약자인 '''RHAWS'''(레이더 추적/경고 시스템)이다. RHAWS는 ELS와 RWR을 융합한 시스템으로, 위협이 되는 전파원에 대한 방위를 매우 정확하게 측정할 수 있었을 뿐만 아니라, 연속적인 방위 계측을 거듭함으로써 전파원까지의 거리를 측정할 수도 있었다.

하지만, RHAWS의 가장 큰 결점은 시스템이 복잡하고 매우 고가이며, 기기 본체도 대형이어서, F-4G가 M61 발칸을 내리고까지 RHAWS를 탑재한 것처럼, 전용 기체를 필요로 한다는 것이다.

3. 3. 3. ELS

AN/ASQ-213 '''HTS'''(HARM Targeting Systems)는 레이세온이 개발한 HARM 목표 지시 장치로, AGM-88을 탑재한 F-16CJ/DJ의 적 방공망 제압(SEAD) 능력을 향상시킨다. 포드화된 HTS는 F-16CJ/DJ의 LANTIRN 파일론에 장착된다. HTS는 ELS처럼 레이더파를 탐지하고, 기내에서 AGM-88을 어떤 전파원에 발사할지를 제어할 수 있다. 또한, 데이터 링크를 통해 다른 기체와 정보를 공유할 수도 있다.

3. 3. 4. HTS

HTS^영어는 HARM Targeting System(HARM 목표 지정 시스템)의 약자로, HARM 운용 능력을 향상시키기 위해 개발된 장비이다.

미 해군의 경우, 초기에는 F/A-18A에 탑재된 AN/ALR-67 RWR(레이더 경보 수신기)을 통해 HARM을 운용했으나, RWR은 전파원의 방위 정보만 제공하고 정밀도가 낮아 거리 정보 없이 HARM을 발사해야 했다.^[102]

이러한 문제점을 해결하기 위해 개발된 TAS는 경량의 수동 정밀 방위 탐지 및 거리 측정 수신기로, 항공기에 전파원의 정확한 위치 정보를 제공한다. TAS는 2개의 패키지로 구성되어 좌우 무장 파일론 내부에 장착되며, 전방 60도씩 겹쳐지는 240도의 범위를 탐지한다.^[97] TAS는 무장 파일론에 내장되어 무장 탑재량에 영향을 주지 않으며, 기존의 전자전(EW) 장비와도 간섭하지 않는다.

각 TAS 수신기는 방위각 1도 미만의 정밀도를 가진 150도 범위와 앙각 120도의 부채꼴 범위를 제공하는 한 쌍의 정밀 간섭계를 사용한다.^[97] 중대역 및 고대역 간섭계는 F-4G의 AN/APR-38과 유사한 5개 1조의 스파이럴 안테나를 사용하며, 2–18 GHz (E-J^영어 밴드) 주파수에 대응하여 동시에 8개의 전파원을 추적할 수 있다. 또한, 위상 변화율(PRC), 차등 도플러 편이(DDS), 차등 도착 시간(DTOA) 및 고성능 디지털 신호 처리 칩과 같은 최신 기술을 통해 AN/APR-38/47과 동등하거나 더 우수한 정밀도와 빠른 응답 시간을 제공한다.

3. 3. 5. TAS

승무원의 최소한의 조작으로 레이더·안테나 또는 송신기를 탐지, 공격 및 파괴할 수 있다. 미사일 본체에 관성 유도 시스템이 내장되어 있어, 일단 록온하면 설령 레이더파가 정지하더라도 마지막 발신 위치를 기억하고 그곳을 향해 계속 간다. 다만, 이 경우에는 명중 정밀도가 나빠지고, CEP가 더 커진다.

AGM-88에는 PB, EOM, SP 및 TOO의 4가지 작동 모드가 있다. SP 모드 및 TOO 모드에서는 AGM-88을 탑재하는 항공기의 정면 이외의 방향에 목표가 있어도, 설령 바로 뒤라도 시커의 시야 안에 있다면 발사할 수 있으며, 레이더의 사이드 로브나 백 로브에 대해서도 유효하다고 하지만, 이 경우에는 사거리가 짧아진다.

각 모드에 여러 명칭이 있는 이유는 미국 공군의 F-4G와 F-16CJ에서 같은 모드에 다른 명칭을 사용하거나, 공군과 해군에서 다른 이름을 사용하기 때문이며, 주의가 필요하다.

'''PB''' (Pre-Briefed) 모드
LOAL (Lock On After Launch) 모드이며, PE (Pre-Emptive) 모드, POS (Position-Known) 모드라고도 불린다. 종류나 위치가 이미 알려진 위협이나 전파가 미약한 경우, 보어사이트에서 수 도 이내에 있는 목표에 사용된다. 이것은 F-4G, 토네이도 ECR 및 HTS를 장착한 F-16CJ와 같은 SEAD 전용기에 의해 사용되는 기본적인 모드이며, AGM-88의 최대 사거리(일설에는 100-150km(54-81nm))^[103]가 얻어지는 모드이다.
ELS에 의해 목표 식별과 위치를 특정하고, 미사일에 해당 데이터를 전송한 후, 고고도의 탄도 비행으로 미사일을 투사한다. 이 때문에 최대 사거리가 길어진다. 중간 유도는 관성 유도 장치에 의해 이루어지며, 미사일이 레이더파를 탐지하면 그 전파원을 향해 종말 유도를 시작한다. 만약 록온하기 전에 목표가 레이더파를 정지하여 목표를 보충하지 못했을 경우, 미사일은 자폭한다. 이는 무유도의 미사일이 충돌하여 아군이나 민간에 피해가 발생하는 것을 막기 위함이다.
'''EOM''' (Equations-Of-Motion) 모드
PB 모드의 서브 모드이며, 기본적으로 PB 모드와 같지만, 고밀도 환경에서 전파원을 보다 정확하게 선택할 수 있다. EOM 모드는 필요하다면 보어사이트 밖의 목표를 공격할 수 있지만, PB 모드보다 정확한 목표 위치 정보를 필요로 한다. 목표 위치 데이터는 탑재된 리시버에 의해 얻어지지만, RC-135V/W 리벳 조인트와 같은 외부 정보원으로부터 데이터 링크로 정보를 수신할 수도 있다.
'''SP''' (Self-Protect) 모드
LOR (Launch Off RWR) 모드라고도 불린다. AGM-88을 탑재하는 항공기를 지대공 미사일 등으로부터 방어하기 위한 모드이다. CLC는 위협의 레이더파를 탐지한 항공기 탑재 레이더 경고 장치로부터의 정보를 바탕으로 어떤 목표를 공격해야 할지 우선 순위를 정하고, 그 우선 순위 목록을 미사일에 보내 자동으로 AGM-88을 발사한다. 미사일은 발사된 후, 주어진 우선 순위 중 가장 높은 것을 공격한다.
'''TOO''' (Target Of Opportunity) 모드
HAS (HARM as Sensor) 모드 또는 DA (Direct Attack) 모드라고도 불린다. AGM-88 자체의 시커로 목표로부터의 전파를 탐지시키는 모드이며, LOBL (Lock On Before Launch) 모드이다. 탐지한 레이더파는 미리 미사일의 컴퓨터에 등록된 데이터와 대조되어, 위협으로 확인된 경우에는 미사일을 수동으로 발사한다. SEAD 전용이 아닌 공격기가 위협이 되는 레이더를 제압하기 위해 자주 사용되는 모드이다.

4. 운용 방식

AGM-88은 조종사의 최소한의 조작만으로 레이더 안테나 또는 송신기를 탐지, 공격 및 파괴할 수 있다. HARM은 다음 세 가지 작동 모드를 가지고 있다.^[4]

모드	설명
사전 브리핑(PB, Pre-Briefed)	사전에 입력된 목표 정보를 바탕으로 발사한다.
우발 표적(TOO, Target Of Opportunity)	미사일 자체 센서로 목표를 탐지하여 발사한다.
자체 보호(SP, Self-Protect)	항공기 자체를 방어하기 위해 자동으로 미사일을 발사한다.

미국 공군(USAF)에서만 사용되는 HTS 포드는 F-16이 미사일의 센서에만 의존하지 않고 HARM으로 레이더 시스템을 감지하고 자동으로 표적화할 수 있게 해준다.

5. 파생형

HARM은 여러 파생형이 개발되었다.

'''AGM-88A''': 초기 생산형으로, 블록 2에서 재프로그래밍 가능한 메모리를 탑재하도록 개선되었다.
'''AGM-88B''': PB 모드가 추가되었고, 유도 장치와 소프트웨어가 개선되었다.
'''AGM-88C''': 텅스텐 합금 파편을 사용하는 WDU-37/B 탄두를 탑재하고, 탐지 가능 주파수 대역이 0.5-20GHz로 넓어진 WGU-2C/B 유도 장치를 사용한다. TOO 모드가 추가되었으며, 블록 5 개량에서는 대재밍 유도 능력이 향상되었다.
'''AGM-88D''': GPS/INS 통합 유도 장치를 탑재하여 레이더 전파가 끊겨도 목표물을 정확하게 타격할 수 있다.
'''AGM-88E AARGM''': 밀리미터파 레이더를 추가하여 정밀 유도 능력을 강화하고, 아군에 대한 오폭 가능성을 줄였다.
'''AGM-88F HCSM''': 레이시온에서 독자 개발한 파생형으로, AGM-88E와 유사하게 GPS/IMU를 통합하여 정확도를 높였다.
'''AGM-88G AARGM-ER''': AGM-88E의 사거리를 연장한 개량형으로, 램제트 엔진을 사용하여 사거리가 300km로 늘어났다.
'''Stand-in Attack Weapon (SiAW)''': 미국 공군이 AARGM-ER을 기반으로 개발 중인 AGM-88 후계기이다.

각 파생형의 주요 특징은 다음과 같다.

파생형	주요 특징	비고
AGM-88A	초기 생산형, 재프로그래밍 가능한 메모리 (블록 2)
AGM-88B	PB 모드 추가, 유도 장치 및 소프트웨어 개량
AGM-88C	WDU-37/B 탄두, WGU-2C/B 유도 장치, TOO 모드 추가, 대재밍 유도 능력 향상 (블록 5)
AGM-88D	GPS/INS 통합 유도 장치
AGM-88E AARGM	밀리미터파 레이더 추가, 정밀 유도 능력 강화, 오폭 가능성 감소
AGM-88F HCSM	레이시온 독자 개발, GPS/IMU 통합
AGM-88G AARGM-ER	램제트 엔진, 사거리 300km
Stand-in Attack Weapon (SiAW)	AARGM-ER 기반, 미 공군 개발 중

5. 1. AGM-88A

AGM-88A는 AGM-88의 초기 생산형이다. 로켓 모터는 듀얼 추력 고체 추진 로켓 엔진 SR-113-TC-1이다.^[96] 탄두부는 WAU-7/B이며, 약 25,000개의 강편을 폭발 시 흩어지게 하는 66kg의 WDU-21/B 폭풍 파쇄 탄두와 FMU-111/B 레이저 근접 신관을 갖추고 있다. WGU-2/B 유도 장치는 2-20GHz 주파수의 레이더파를 탐지할 수 있으며,^[97] 관성 유도 장치 (INS, IMU)도 갖추고 있다. 대응할 수 있는 주파수가 고대역에만 국한되었기 때문에, 지대공 미사일 (SAM) 시스템의 포착 및 사격 통제 레이더, AAA의 사격 통제 레이더 등에는 대응할 수 있었지만, 비교적 낮은 주파수를 사용하는 조기 경보 레이더, GCI (Ground Control Intercept) 레이더 등에는 탐지할 수 없었다.

최초의 AGM-88A는 블록 1으로 간주되었으며, 탑재된 소프트웨어를 편의상 블록 1 소프트웨어라고 부른다. 블록 1에서는 프로그램이나 데이터를 다시 쓰려면 시커를 제조사에 보내야 했고, 비효율적이었다. 이를 개선하기 위해 블록 2 개수를 통해 시커가 변경되었고, 블록 2 소프트웨어로 변경됨과 동시에, 시커의 소프트웨어를 다시 쓸 수 있는 EEPROM에 탑재하게 되어, 새로운 종류의 위협이 밝혀진 경우 즉시 프로그램을 변경할 수 있게 되었다.

AGM-88A에는 몇 가지 모의 훈련탄이 있다. ATM-88A는 폭발하지 않는 WAU-11/B 탄두부를 가진 훈련탄이다.^[96] CATM-88A는 캡티브탄으로, 발사할 수 없지만 실탄과 동일한 유도 장치를 탑재하고 있어 시커의 특성이나 기기 조작 방법 등을 파일럿에게 교육하기 위한 비행 훈련에 사용된다.^[96] DATM-88A는 더미탄이며, 정비원이나 갑판 요원 등의 탑재 훈련 및 취급 훈련에 사용된다.^[96]

종류	설명	제조사	기관	탄두
AGM-88A	초기 생산형, 재프로그래밍 가능한 메모리로 교환 (블록 2)	NWC (Naval Weapons Center)	티오콜 SR-113-TC-1 × 1	WDU-21/B 폭풍 파쇄 탄두
ATM-88A	훈련용 AGM-88A	NWC	티오콜 TSR-113-TC-1 × 1	WAU-11/B 모의 탄두
CATM-88A	AGM-88A 기상 훈련용. 캡티브.	텍사스 인스트루먼트	티오콜 TSR-113-TC-1 (비활성화) × 1	없음
DATM-88A	AGM-88A 탑재 요원 훈련용. 기기 조작용 모델.	텍사스 인스트루먼트	티오콜 TSR-113-TC-1 × 1	없음

1983년 3월에 완전 생산이 승인되었고, 1983년 말에 A-7E Corsair II에 초기 작전 능력 (IOC)을 확보한 후 1985년 말에 항공모함 USS ''America''에 탑재된 VA-46에 배치되었다. 1986년, VAQ-131에 의해 EA-6B에서 HARM의 첫 번째 성공적인 발사가 수행되었다. 이 미사일은 곧 실전에 투입되어 1986년 3월 리비아의 S-200 지대공 미사일 기지를 시드라 만에서 공격했고, 4월에는 엘도라도 캐니언 작전 중에도 사용되었다.

HARM은 1991년 걸프 전쟁 중 Operation Desert Storm에서 해군, 해병대, 공군에 의해 광범위하게 사용되었다. 걸프전 동안, HARM은 아군 사격 사건에 연루되었는데, 이는 B-52G 폭격기를 호위하던 F-4G 와일드 위즐 조종사가 후자의 꼬리 포탑 레이더를 이라크 AAA 기지로 오인한 사건이었다. 이 상황은 B-52의 꼬리 사수가 이라크 MiG로 오인하여 F-4G를 조준한 후에 발생했다. F-4 조종사는 미사일을 발사했고, 그 후 목표가 B-52라는 것을 알게 되어 B-52는 파편에 의해 꼬리에 손상을 입었지만 인명 피해는 없었다. B-52 (일련 번호 58-0248)는 이후 ''In HARM's Way''로 이름이 변경되었다.^[5]

"매그넘"은 AGM-88의 발사를 알리기 위해 무선으로 사용되는 코드이다.^[6] 걸프전 당시, 만약 항공기가 적 레이더에 의해 탐지되면, 무선으로 가짜 "매그넘" 호출을 하는 것만으로도 운영자들을 설득하여 전원을 끄게 할 수 있었다.^[7] 이 기술은 또한 세르비아 몬테네그로에서 1999년 공중 작전 중에 사용되었다. 1999년 4월 28일, 이 작전 중, AGM-88의 초기 변종이 NATO 제트기에 의해 자위 모드로 발사된 후, 세르비아 방공 레이더가 꺼지면서 라디오 주파수 추적을 잃고 소피아의 고르나 바냐 지역에 있는 주택을 타격하여 피해를 입혔지만 인명 피해는 없었다.^[8]^[9]

5. 2. AGM-88B

HARM 미사일은 1983년 3월에 완전 생산이 승인되었고, 1985년 말에 항공모함 USS ''America''에 탑재된 VA-46에 배치되었다.^[96] 1986년에는 리비아의 S-200 지대공 미사일 기지를 공격하는 데 사용되었고, 엘도라도 캐니언 작전에도 투입되었다.^[5]

1991년 걸프 전쟁 중 Operation Desert Storm에서 HARM은 광범위하게 사용되었다. 걸프전 동안 HARM은 아군 사격 사건에 연루되기도 했는데, B-52G 폭격기를 호위하던 F-4G 와일드 위즐 조종사가 B-52의 꼬리 포탑 레이더를 이라크 AAA 기지로 오인하여 발사한 사건이었다. 이 사건으로 B-52는 꼬리에 손상을 입었지만, 인명 피해는 없었고 이후 ''In HARM's Way''로 이름이 변경되었다.^[5]

"매그넘"은 AGM-88의 발사를 알리는 무선 코드이다.^[6] 걸프전 당시 항공기가 적 레이더에 탐지되면 "매그넘" 호출을 하는 것만으로도 운영자들이 레이더를 끄게 할 수 있었다.^[7] 이 기술은 1999년 공중 작전 중에도 사용되었다. 1999년 4월 28일에는 AGM-88의 초기 변종이 NATO 제트기에 의해 발사된 후 소피아의 주택을 타격했지만 인명 피해는 없었다.^[8]^[9]

AGM-88B는 AGM-88A 블록 2와 동일한 시커와 소프트웨어를 사용했지만, 유도 장치가 WGU-2B/B로 변경되고 컴퓨터 하드웨어가 개선되었다. 블록 3 개량에서는 PB 모드가 추가되었고, 열선에서 재프로그래밍이 가능해졌다.^[96]

AGM-88B의 파생형은 다음과 같다.

형식	설명	제조사	추진기관	비고
AGM-88B	기본형. PB 모드 추가, 유도 장치 컴퓨터 및 소프트웨어 개량.	NWC (Naval Weapons Center)	티오콜 SR-113-TC-1×1	WDU-21/B 폭풍 파편 탄두, WGU-2B/B 유도 장치
ATM-88B	훈련용 AGM-88B	텍사스 인스트루먼츠, 허큘리스 티오콜, NWC	티오콜 TSR-113-TCC-1×1
CATM-88B	AGM-88B 기상 훈련용 (캡티브)	텍사스 인스트루먼츠
DATM-88B	AGM-88B 및 AGM-88C-1 장비 조작용 모델. 재프로그래밍 모의 훈련용.	텍사스 인스트루먼츠	티오콜 TSR-113-TC-1×1

5. 3. AGM-88C

AGM-88C는 1993년에 도입된 블록 4 개량을 통해 이전 버전보다 성능이 크게 향상되었다. 주요 변경 사항은 탄두, 유도 장치, 소프트웨어 개량이다.^[97]

탄두: WDU-37/B 탄두는 폭발 시 약 12,800개의 텅스텐 합금 파편을 방출하여 더 큰 피해를 주도록 설계되었다.
유도 장치: WGU-2C/B 유도 장치는 신호 처리 능력이 강화되었고, 고대역용 나선형 안테나와 저대역용 안테나 배열 2종류를 채용하여 탐지 가능 주파수 대역이 0.5-20GHz로 넓어졌다.^[97] 이에 따라 위협 레이더는 물론 항공 교통 관제 레이더, 기상 레이더까지 추적할 수 있게 되었다.
소프트웨어: TOO (Target of Opportunity) 모드가 추가되었다.

블록 5 개량은 소프트웨어만 개선하여 대재밍 유도 능력을 높였다. 이 개량은 AGM-88C 블록 4와 AGM-88B 블록 3에 모두 적용되어 각각 AGM-88C 블록 4/5, AGM-88B 블록 3/5로 불린다.

AGM-88C 미사일은 모두 텍사스 인스트루먼트(Texas Instruments)가 제조한 AGM-88C-1이지만, 시커 가격을 낮추기 위해 로랄(Loral)사가 AGM-88C-2를 시험 제작했으나 양산되지는 않았다.

AGM-88C의 훈련용으로는 ATM-88C(모의 훈련탄)와 CATM-88C(기상 훈련용)가 있다. DATM-88C는 별도 제작되지 않고 DATM-88B와 공통으로 사용된다.

AGM-88C의 주요 제원은 다음과 같다.

구분	내용
제조사	AGM-88C-1: 텍사스 인스트루먼트, 포드 에어로스페이스(Ford Aerospace) / AGM-88C-2: 로랄(Loral)
기관	고체 추진제 로켓 모터 × 1
탄두	WDU-37/B 폭풍 파편 탄두
유도 장치	WGU-2C/B

5. 4. AGM-88D

AGM-88D는 블록 6 개량형으로, 미국(레이시온), 독일 (BGT), 이탈리아 (알레니아)가 공동 개발했다. INS에 링 레이저 자이로를 사용한 GPS 지원 관성 유도 장치를 통합하여, 레이더파 정지로 인한 목표 레이더 록온 손실 시에도 명중 정밀도를 개선했다.^[97] GPS 유도 장치의 CEP는 6m 정도이다.^[97]

AGM-88D는 미국에서 AGM-88C의 개량형이며, 독일과 이탈리아에서는 AGM-88B 블록 3B로 불린다.

AGM-88D
GPS 지원 관성 유도 장치 통합.
제조사: 텍사스 인스트루먼츠
기관: 치오콜 YSR-113-TC-1×1

5. 5. AGM-88E AARGM

2005년 11월 이탈리아 국방부와 미국 국방부는 AGM-88E AARGM 미사일의 공동 개발에 관한 각서에 서명했다. 이탈리아는 2천만 달러의 개발 자금과 수백만 달러 상당의 재료, 장비 및 관련 서비스를 제공했다.^[96] 이탈리아 공군은 토네이도 ECR 전투기를 위해 최대 250발의 미사일을 구매할 계획이었다. AARGM을 토네이도 ECR의 무기 시스템에 통합하기 위한 비행 테스트가 계획되었다.

미국 해군은 2012년 봄 12발의 미사일을 실시간으로 발사하여 초기 작전 테스트 및 평가 (IOT & E)에서 AARGM의 능력을 검증했다. 6월에 실제 미사일을 이용한 승무원 및 정비 훈련이 완료되었다.

미 해군은 2012년 8월에 AARGM의 FRP (Full-Rate Production)를 승인했다. 이번 대량생산에서는, 미국 해군용 미사일 72발과 2013년에 인도될 이탈리아 공군용 미사일 9발을 생산했다. 미 해병대의 F/A-18 호넷 비행대대는 AGM-88E를 탑재 한 최초의 전방 배치 부대가 되었다.

2013년 9월 오비탈 ATK는 100번째 AARGM을 미 해군에 인도했다. AGM-88E 프로그램은 2014년 9월에 계획된 FOC (Full Operational Capability)와 함께 예정대로 예산에 맞춰 진행되고 있다.

'''AARGM'''(Advanced Anti-Radiation Guided Missile, [첨단 대전파원 유도 미사일])은 듀얼 시커 대 레이더 미사일이다. 전파원으로부터의 전파가 정지되었을 경우의 정밀 유도, 그리고 농밀한 전파 환경에서의 예상외의 목표물에 대한 명중을 줄이는 것을 최대 목적으로 하고 있지만, 아군에 대한 오폭을 줄이는 것도 중요한 요구 사항이다.

AGM-88E는 최신 소프트웨어, 적 레이더가 전원을 끌 경우에도 명중하는 기능, 적 레이더 신호를 추적해 들어가는 기존 수동 레이더에 밀리미터파 능동 레이더를 추가했다.

AGM-88E는 고정 및 재배치 가능한 레이더 및 통신 사이트, 특히 기존 Mach 2 지원 로켓에 새로운 시커를 부착하여 대 방사능 미사일을 발사하기 위해 폐쇄되는 기존 HARM 변형의 효율성을 개선하도록 설계했다. 모터 및 탄두 섹션, 수동 안티-방사선 유도 수신기, 위성 및 관성 내비게이션 시스템, 터미널 안내를위한 밀리미터 파 레이더, 충돌 직전에 위성 링크를 통해 표적 이미지를 전송하는 기능이 추가되었다.

이 HARM 모델은 F/A-18C/D, F/A-18E/F, EA-18G 및 토네이도 ECR 전투기에 통합되고 나중에 F-35에 통합될 계획이다.

2015년 9월, AGM-88E는 실사격 테스트에서 이동성 함선 표적을 성공적으로 명중 시켰으며, 미사일이 움직이는 표적을 탐지, 식별, 위치 파악 및 교전하는 데 방사능 유도 및 밀리미터 파 레이더를 사용하는 능력을 입증했다.

2019년 12월 독일 공군은 AARGM을 주문했다.

5. 6. AGM-88F HCSM

노스롭・그루먼사(Orbital ATK)가 제작한 AGM-88E가 미국에서 채택되었지만, 레이시온은 독자적으로 '''HCSM'''(HARM Control Section Modification, 하름 제어부 현대화)을 개발했다. HCSM은 AGM-88E와 유사하게 새로운 GPS/디지털 관성 측정 장치(IMU)를 통합하여, 적이 레이더를 끄거나 미끼를 사용해도 정확하게 목표물을 타격할 수 있다. 레이시온은 2015년 8월 19일에 HCSM 테스트를 완료했으며,^[112] 해외 HARM 고객들로부터 많은 관심을 받고 있다고 밝혔으나, 아직 수출 목록에는 포함되지 않았다.^[113]

5. 7. AGM-88G AARGM-ER

AGM-88G AARGM-ER은 AGM-88E AARGM의 사거리를 늘린 개량형이다. 램제트 엔진을 사용하여 사거리가 300km로 늘어났으며, 무게는 467kg이다.^[5]

AARGM-ER (Advanced Anti-Radiation Guided Missile - Extended Range, 첨단 대 전자파원 유도 미사일 사거리 연장)은 AGM-88E AARGM의 엔진, 유도 시스템, 탄두를 신형으로 교체한 것이다. 엔진의 경우 2단계 추진 방식과 일체형 로켓 램제트의 2가지가 검토되었다. 전자는 사거리 20~50% 개선, 후자는 사거리 2배가 된다. 예산에 따르면 해군은 2단계 추진 방식을 선택한 것으로 알려졌다.^[117] F-35의 웨폰 베이 장착도 요구되고 있다.^[114]

오비탈 ATK의 AARGM-ER 설계 개념은 접근 거부/영역 거부(A2/AD) 환경에서 AARGM의 운용 효율을 향상시키기 위해 미국 해군(USN)의 요구 사항을 충족하도록 특별히 의도되었으며, 해군의 NIFC-CA 이니셔티브의 일환이다. AARGM-ER은 A2/AD 환경에서 연안 해역에서 경쟁하는 전투 공간에서의 운용과 제어를 가능하게 하는 것을 목표로 하고 있다.^[115]

채택된 설계 개념에 따르면 AARGM-ER은 꼬리 부분에 새롭게 설계된 제어 날개를 장착하여 비행 중 항력을 줄이고, 미사일 중앙에 위치한 제어 날개는 완전히 제거해야 한다. 중앙 제어 날개 제거는 미사일의 스텔스 능력에도 기여할 수 있다고 추정된다. 또한, 종 방향으로 향하는 스트레이크를 추가하여 양력을 제공하면서 저항을 더욱 감소시키고 있다. 그 외 미사일의 고속 비행에 필요한 서모스 배리어/열 차폐가 개념에 포함되어 있다.^[116]

2016년부터 2020년에 걸쳐 2.67억달러의 자금이 투입되어 개발될 예정이다.^[117]

5. 8. Stand-in Attack Weapon

미국 공군은 AGM-88의 후계기로 AARGM-ER을 기반으로 개량한 "SiAW"를 개발한다고 발표했다. 2023년 9월, 주 계약자로 노스롭 그루먼을 선정했다. 2026 회계연도까지 초기 작전 능력을 선언할 예정이다.

6. 운용 국가

참조

_[1] 웹사이트 AGM-88E AARGM http://www.deagel.co[...] 2011-02-12
_[2] 간행물 AGM-88 High-speed Anti-Radiation Missile (HARM) https://customer.jan[...] Jane's Group UK Limited. 2022-08-26
_[3] 간행물 AGM-88E Advanced Anti-Radiation Guided Missile (AARGM) https://customer.jan[...] Jane's Group UK Limited. 2022-07-22
_[4] 웹사이트 Raytheon AGM-88 HARM http://www.designati[...]
_[5] 서적 B-52 Stratofortress Units in Operation Desert Storm Osprey
_[6] 서적 MCM 3-1 http://www.fas.org/m[...] Federation of American Scientists 1991-12-01
_[7] 서적 The Transformation of American Air Power https://archive.org/[...] Cornell University Press
_[8] 웹사이트 Rogue missile hits suburb of Bulgarian capital https://www.theguard[...] 1999-04-30
_[9] 웹사이트 BBC News {{pipe}} Europe {{pipe}} Sofia hit by Nato missile http://news.bbc.co.u[...]
_[10] 웹사이트 Legacy of the Air Blockades https://www.airforce[...] 2022-10-11
_[11] 웹사이트 Blue-On-Blue! The story of the U.S. Navy F/A-18 that was shot down by a U.S. Army PAC-3 Patriot missile battery during OIF https://theaviationg[...] 2018-03-07
_[12] 웹사이트 F-16 vs Patriot friendly fire incident on 24 March 2003 in Iraq {{!}} Key Aero https://www.key.aero[...] 2022-04-13
_[13] 웹사이트 That Time an Air Force F-16 and an Army Missile Battery Fought Each Other https://medium.com/w[...] 2022-04-13
_[14] 웹사이트 EA-18G Growler Airborne Electronic Attack Aircraft https://www.navy.mil[...]
_[15] 웹사이트 PASSATO E PRESENTE DELLE OPERAZIONI SEAD https://www.difesa.i[...] 2022-10-11
_[16] 뉴스 Navy EA-18G Growler Sports Puzzling Mi-24 Hind Kill Mark Overseas https://www.twz.com/[...] 2024-05-15
_[17] 뉴스 EA-18G Growler Killed A Houthi Mi-24 Hind With An AGM-88E Anti-Radiation Missile https://www.twz.com/[...] 2024-06-06
_[18] 뉴스 Israel seeks $5B in U.S. loans to buy arms http://www.upi.com/B[...] 2013-07-02
_[19] 웹사이트 LIBYA: Italian Eurofighters, Harriers fly first combat air patrol missions https://www.flightgl[...]
_[20] 웹사이트 Contributo Aeronautica Militare all'Operazione Nato 'Unified Protector' – Difesa.it https://www.difesa.i[...]
_[21] 웹사이트 Pentagon acknowledges sending previously undisclosed anti-radar missiles to Ukraine https://edition.cnn.[...] 2022-08-09
_[22] 웹사이트 Anti-Radiation Missiles Sent To Ukraine, U.S. Confirms https://www.thedrive[...] 2022-08-10
_[23] 웹사이트 Anti-Radiation Missiles Sent To Ukraine, U.S. Confirms https://mezha.media/[...] 2022-08-10
_[24] 웹사이트 Anti-Radiation Missiles Sent To Ukraine, U.S. Confirms https://www.thedrive[...] 2022-08-10
_[25] podcast The mood in the EU, US military aid & why Zelenksy wants Europe to stop giving visas to Russians https://podcasts.app[...] 2022-08-11
_[26] 웹사이트 Ukrainian Jets Are Firing American Anti-Radar Missiles https://www.forbes.c[...] 2022-08-12
_[27] 뉴스 Ukrainian MiG-29s Are Firing AGM-88 Anti-Radiation Missiles https://www.thedrive[...] 2022-08-20
_[28] 웹사이트 First Footage of Ukrainian MiG-29 Firing US-delivered Anti-Radiation Missiles Emerges https://theaviationi[...] 2022-08-30
_[29] 뉴스 It took 'couple of months' to put US anti-radiation missiles on Ukrainian fighters, USAF reveals https://www.reuters.[...] 2022-09-22
_[30] 뉴스 Ukrainian Su-27s Are Now Using AGM-88 HARM Missiles Too https://theaviationi[...] The Aviationist 2022-09-09
_[31] 뉴스 'Double HARM': Ukrainian MiG-29 Fires Two AGM-88 Missiles Simultaneously Presumably At Russian Positions https://eurasiantime[...] EurAsian Times 2022-12-17
_[32] 뉴스 Russia 'Shoots Down' 4 AGM-88 Anti-Radiation Missiles (HARM) Over Belgorod Region, MoD Says https://eurasiantime[...] EurAsian Times 2022-12-19
_[33] 웹사이트 AGM-88E Advanced Anti-Radiation Guided Missile https://www.airforce[...] 2024-02-18
_[34] 간행물 Navy approves full rate production for new anti-radiation missile http://www.navair.na[...] 2018-07-07
_[35] 웹사이트 Navy Approves Full Rate Production for New Anti-Radiation Missile http://www.defense-a[...] Briganti et Associés 2020-02-04
_[36] 웹사이트 ATK Delivers 100th Advanced Anti-Radiation Guided Missile (AARGM) to U.S. Navy http://www.prnewswir[...] 2013-09-17
_[37] 웹사이트 US Navy extends Orbital ATK AGM-88E production https://www.flightgl[...] DVV Media 2016-03-25
_[38] 간행물 ATK Awarded $55 Million Advanced Anti-Radiation Guided Missile Low Rate Initial Production Contract by the United States Navy https://www.reuters.[...] ATK 2011-07-13
_[39] 웹사이트 U.S. Navy Wants Internal AARGM For F-35 https://aviationweek[...] Informa 2015-04-08
_[40] 웹사이트 U.S. Navy tests upgraded missile http://www.upi.com/B[...] 2015-09-23
_[41] 웹사이트 Bundeswehr erhält AGM-88E AARGM Antiradar-Lenkflugkörper https://esut.de/2019[...] Mittler Report Verlag GmbH 2019-12-20
_[42] 웹사이트 Contracts for August 4, 2020 https://www.defense.[...] 2020-09-06
_[43] 웹사이트 Contracts for August 31, 2020 https://www.defense.[...] 2020-09-06
_[44] 웹사이트 Advanced Anti-Radiation Guided Missile (AARGM) – Standard and Extended Range https://www.northrop[...]
_[45] 웹사이트 Raytheon's HCSM anti-radiation missile upgrade completes key test https://www.flightgl[...] DVV Media 2015-10-26
_[46] 웹사이트 Contracts For May 23, 2019 https://www.defense.[...] 2023-08-17
_[47] 웹사이트 F-35Cs Cut Back As U.S. Navy Invests in Standoff Weapons http://aviationweek.[...] Informa 2015-02-03
_[48] 웹사이트 AARGM-ER Datasheet https://www.northrop[...] 2023-05-22
_[49] 웹사이트 Orbital ATK Reveals New 'Double-Range' AARGM http://aviationweek.[...] Informa 2016-10-03
_[50] 뉴스 Navy's Highly Promising Long-Range Air Defense Busting Missile Has Taken Its First Flight https://www.thedrive[...] The Drive Media, Inc. 2020-06-03
_[51] 뉴스 USAF F-35As Will Get Navy's New Air Defense Busting Missile Amid Talk of Anti-Ship Variants https://www.thedrive[...] The Drive Media, Inc. 2019-05-07
_[52] 웹사이트 New Anti-Radiation Missile Flies in Navy Anti-Radar Revamp https://www.ainonlin[...] 2020-06-05
_[53] 웹사이트 Orbital ATK gets U.S. Navy Contract to Develop AARGM-ER https://www.navyreco[...] 2018-01-24
_[54] 웹사이트 US Navy Advanced Anti-Radiation Guided Missile – Extended Range to enter production https://www.airrecog[...] 2021-08-26
_[55] 웹사이트 Navy issues Northrop Grumman $41 million AARGM-ER contract https://insidedefens[...] 2021-09-15
_[56] 간행물 Northrop Grumman awarded second low-rate initial production contract https://news.northro[...] Northrop Grumman Newsroom 2022-07-17
_[57] 뉴스 First Live-Fire Test Of The Navy's New Long-Range Anti-Radiation Missile Was A Success https://www.thedrive[...] The Drive Media, Inc. 2022-08-30
_[58] 간행물 Advanced Anti-Radiation Guided Missile Extended Range Completes Second Successful Missile Live Fire https://news.northro[...] Northrop Grumman Newsroom 2024-11-13
_[59] 간행물 Third Successful Missile Live Fire Test for Advanced Anti-Radiation Guided Missile Extended Range https://news.northro[...] Northrop Grumman Newsroom 2023-02-21
_[60] 간행물 Northrop Grumman's Advanced Anti-Radiation Guided Missile Extended Range Completes Fourth Successful Missile Live Fire https://news.northro[...] Northrop Grumman Newsroom 2023-02-21
_[61] 간행물 Northrop Grumman's Advanced Anti-Radiation Guided Missile Extended Range Completes Fifth Consecutive Successful Test https://news.northro[...] Northrop Grumman Newsroom 2023-05-15
_[62] 뉴스 Navy To Test Ground-Launched Version Of New Radar-Busting Missile https://www.twz.com/[...] The Drive Media, Inc. 2023-02-17
_[63] 간행물 Australia – Advanced Anti-Radiation Guided Missiles Extended Range (AARGM-ERs) (Corrected) https://www.dsca.mil[...] Defense Security Cooperation Agency 2023-02-27
_[64] 웹사이트 Nieuwe munitie F-35's vergroot slagkracht – Nieuwsbericht https://www.defensie[...] 2023-06-05
_[65] 간행물 Finland – Advanced Anti-Radiation Guided Missiles-Extended Range (AARGM-ER) https://www.dsca.mil[...] Defense Security Cooperation Agency 2023-10-23
_[66] 뉴스 Lockheed to integrate latest air defence suppression missile with all F-35 variants https://www.flightgl[...] 2024-01-17
_[67] 간행물 Netherlands – Advanced Anti-Radiation Guided Missiles-Extended Range https://www.dsca.mil[...] Defense Security Cooperation Agency 2024-04-25
_[68] 뉴스 Defence to acquire more anti-radar missiles https://www.australi[...] 2024-09-30
_[69] 뉴스 US Air Force awards contracts to start designing F-35 weapon https://www.defensen[...] 2022-06-09
_[70] 간행물 New SiAW Seen as Modular, Pathfinder Weapon https://www.airandsp[...] 2022-06-15
_[71] 뉴스 Northrop wins $705 million contract for F-35 air-to-ground weapon https://www.defensen[...] 2023-09-27
_[72] 뉴스 A Hypersonic Missile That’s More Than Ready https://www.lockheed[...] 2024-07-22
_[73] 서적 NATO's Air War for Kosovo: A Strategic and Operational Assessment https://www.rand.org[...] RAND 2001
_[74] 간행물 Operation Allied Force: A Lesson on Strategy, Risk, and Tactical Execution https://apps.dtic.mi[...] National War College 1999-12-01
_[75] 웹사이트 AGM-88E AARGM Missile: No Place To Hide Down There https://www.defensei[...] 2019-07-31
_[76] 웹사이트 US approves sale of anti-radiation missiles for RAAF Growler http://australianavi[...] 2017-05-01
_[77] 웹사이트 Weapons to Support F-16 Block 70/F-16V Aircraft Fleet https://www.dsca.mil[...] 2023-08-31
_[78] 웹사이트 Al Quwwat al Jawwiya Ilmisriya/Egyptian Air Force https://www.f-16.net[...] 2022-08-07
_[79] 웹사이트 Spain buying HARMs for use on EF-18 http://www.highbeam.[...] 2015-08-08
_[80] 웹사이트 HAF acquires advanced AGM-88E AARGM anti-radar missiles and AGM-84L Harpoon II anti-ship missiles for F-16V https://defencehub.l[...] 2022-06-28
_[81] 간행물 Morocco – Weapons and Related Support for F-16 Aircraft http://www.defense-a[...] US Defense Security Cooperation Agency 2018-02-20
_[82] 웹사이트 Trade Registers https://armstrade.si[...] 2023-06-26
_[83] 웹사이트 Han-guk Kong Goon/Republic of Korea Air Force https://www.f-16.net[...] 2022-08-07
_[84] 간행물 Taipei Economic and Cultural Representative Office (Tecro) in the United States – AGM-88B High-Speed Anti-Radiation Missiles (HARM) https://www.dsca.mil[...] Defense Security Cooperation Agency 2017-06-19
_[85] 간행물 Taipei Economic and Cultural Representative Office in the United States – F-16 Munitions https://www.dsca.mil[...] Defense Security Cooperation Agency 2023-03-01
_[86] 간행물 Türkiye – F-16 Aircraft Acquisition and Modernization https://www.dsca.mil[...] Defense Security Cooperation Agency 2024-01-26
_[87] 웹사이트 US-made AGM-88 missiles started striking Russian air defense positions in Ukraine https://mil.in.ua/en[...] 2022-08-07
_[88] 웹사이트 Al Imarat al Arabiyah al Muttahidah/United Arab Emirates Air Force https://www.f-16.net[...] 2022-08-07
_[89] 웹사이트 AGM-88 HARM http://www.harpoonda[...] 2013-11-25
_[90] 웹사이트 Netherlands selects AARGM-ER missiles for its F-35 fleet https://defence-indu[...] 2023-06-05
_[91] 간행물 Netherlands buys H225M helos for special operations, AARGM-ER for F-35 https://www.janes.co[...] 2023-06-06
_[92] 뉴스 Polskie F-35 przeciwko rosyjskim rakietom. Kluczowa decyzja https://defence24.pl[...] 2024-04-25
_[93] 간행물 Poland – Advanced Anti-Radiation Guided Missiles-Extended Range (AARGM-ER) https://www.dsca.mil[...] Defense Security Cooperation Agency 2024-04-24
_[94] Youtube JSOW, MALD and HARM vs. The Advanced Threat https://www.youtube.[...]
_[95] 웹사이트 AGM-88E AARGM http://www.deagel.co[...]
_[96] 웹사이트 Raytheon (Texas Instruments) AGM-88 HARM http://www.designati[...] 2019-05-21
_[97] 웹사이트 Texas Instruments (Raytheon) AGM-88 HARM http://www.ausairpow[...] AIR POWER AUSTRALIA 2007-07-28
_[98] 문서 OPERATIONAL BREVITY WORDS AND TERMINOLOGY
_[99] 서적 軍用機ウエポン・ハンドブック航空機搭載型ミサイル・爆弾450種解説イカロス出版 2005年
_[100] 문서 Weapons School
_[101] 문서 Military Analysis Network
_[102] 문서 HARM運用以外にも応用できるが、ここでは割愛する
_[103] 웹사이트 AGM-88 http://www.designati[...] Designation-Systems.Net 2007-07-01
_[104] 문서 2,000発以上なのは間違いない。Designation-Systems.Netでは2,000発以上、AIR POWER AUSTRALIAでは2,200発としている
_[105] 웹사이트 GlobalSecurity.org
_[106] 웹사이트 対レーダーミサイルのウクライナへの供与、米国防総省が初めて認める https://www.cnn.co.j[...] CNN 2022-08-09
_[107] 뉴스 ASAGUMO NEWS 2004年2月26日付記事
_[108] 웹사이트 Orbital ATK is Delivering AARGM Anti-Radiation Missile Block 1 Upgrade to U.S. Navy http://www.navyrecog[...]
_[109] 서적 アメリカの対艦／対地攻撃兵器（株）ジャパン・ミリタリー・レビュー 2009-08
_[110] 웹사이트 ATK Delivers 100th Advanced Anti-Radiation Guided Missile (AARGM) to U.S. Navy http://www.prnewswir[...]
_[111] 웹사이트 Northrop Grumman unveils Surface-Launched AARGM https://www.janes.co[...] 2018-10-24
_[112] 웹사이트 US Air Force, Raytheon test advanced electronic warfare weapon http://raytheon.medi[...]
_[113] 웹사이트 Raytheon’s HCSM anti-radiation missile upgrade completes key test https://www.flightgl[...]
_[114] 문서 Aargm-Er-Rfi SUBJECT: A Request for Information (RFI) for increased range improvements for the AGM-88E http://ja.scribd.com[...]
_[115] 웹사이트 Orbital ATK firms up AARGM ER design concept https://web.archive.[...] 2018-02-25
_[116] 웹사이트 AARGM-ER - Anti-Radiation Missile for the 5th Generation Fighter Aircraft | Defence24 http://www.defence24[...]
_[117] 웹사이트 F-35Cs Cut Back As U.S. Navy Invests In Standoff Weapons http://aviationweek.[...]
_[118] 정보 レイセオン公式ページより
_[119] 정보 Defense Update
_[120] 정보 レイセオンの公式ページにはロケット・モーターの型式は明記されていないが、ロケット・モーターの変更はないとしている
_[121] 웹사이트 Ramjet Propulsion, Advanced Seeker to Enhance the Navy's Radar Killers https://defense-upda[...] 2008-08-10
_[122] 정보 USAF reveals airborne live-firing trials of ramjet missile - Jane's
_[123] 웹사이트 WD leads HSAD demo https://web.archive.[...]
_[124] 웹사이트 Innovative Aerojet Propulsion System Powers High-Speed Anti-Radiation Demonstration (HSAD) Flight Vehicle https://www.rocket.c[...] 2017-03-26
_[125] 웹인용 보관된 사본 http://www.fas.org/m[...] 2006-08-24

본 사이트는 AI가 위키백과와 뉴스 기사,정부 간행물,학술 논문등을 바탕으로 정보를 가공하여 제공하는 백과사전형 서비스입니다.
모든 문서는 AI에 의해 자동 생성되며, CC BY-SA 4.0 라이선스에 따라 이용할 수 있습니다.
하지만, 위키백과나 뉴스 기사 자체에 오류, 부정확한 정보, 또는 가짜 뉴스가 포함될 수 있으며, AI는 이러한 내용을 완벽하게 걸러내지 못할 수 있습니다.
따라서 제공되는 정보에 일부 오류나 편향이 있을 수 있으므로, 중요한 정보는 반드시 다른 출처를 통해 교차 검증하시기 바랍니다.

문의하기 : help@durumis.com
