장카이II급 호위함

1. 개요

장카이II급 호위함은 중국 해군이 운용하는 054A형 호위함으로, 프랑스 라파예트급 프리깃함의 영향을 받아 설계되었다. 054형 호위함의 스텔스 선체 형태를 유지하면서, 중거리 HQ-16 대공 미사일과 수직발사시스템(VLS)을 갖추어 대공 및 대잠 능력을 강화했다. 레이더 체계는 러시아 기술을 역설계한 것이 특징이며, 17번함부터는 대잠전 능력이 더욱 강화되었다. 장카이II급 호위함은 소말리아 해역 해적 퇴치 작전, 리비아 및 예멘에서의 자국민 대피, 시리아 화학 무기 제거 지원 등 다양한 국제 활동에 참여했다.

2. 개발 배경 및 설계 특징

054형 호위함은 중국 인민해방군 해군의 4천톤급 호위함으로, 중화민국이 6척을 수입한 프랑스의 라파예트급 프리깃함과 제원이 거의 같다.

054형은 프랑스의 La Fayette^프랑스어급 프리깃함의 영향을 많이 받아, 프랑스의 전략적 및 작전적 요구 사항을 반영했다. 054A형의 개발은 중국이 고강도 무력 분쟁에 대처해야 할 필요성 때문에 추진되었을 수 있다.

17번째 함(황강)부터는 가변 심도 소나와 예인 배열 소나를 추가하여 강화된 대잠전 능력을 갖추고 730형 대신 1130형 CIWS를 장착하였다. 이러한 함선은 비공식적으로 054A+형, 054A2형, 또는 개량형 장카이 II로 불린다.

2015년 게이브 콜린스는 각 함선의 비용을 348로 추정했다.

2.1. 설계 특징

장카이II급은 382형 3차원 레이더를 탑재하여 260km 탐지거리와 100개의 목표를 동시에 탐지하는 능력을 갖추었다. 장카이I급이 사거리 15km인 단거리 HQ-7 대공미사일 8발을 탑재한 데 비해, 장카이II급은 사거리 50km인 중거리 HQ-16 대공미사일과 YU-8 장거리 대잠수함 어뢰를 발사 가능한 H/AKJ-16형 수직발사시스템(VLS) 32셀로 개량되었다.

054형은 프랑스의 La Fayette^프랑스어급 프리깃함의 영향을 많이 받아, 프랑스의 전략적 및 작전적 요구 사항을 반영했다. 054A형의 개발은 중국이 고강도 무력 분쟁에 대처해야 할 필요성 때문에 추진되었을 수 있다.

054A형은 054형과 동일한 스텔스 선체 형태를 사용한다. 전방의 HQ-7 단거리 SAM 발사기는 중거리 HHQ-16 SAM과 Yu-8 대잠 로켓용 32셀 수직 발사 시스템으로 대체되었다. 더 작은 주포와 730형 근접 방어 무기 체계(CIWS)도 설치되었다.

레이더 체계는 러시아 시스템에서 역설계된 기술을 사용한다. 영향을 받은 중국 시스템에는 H/LJQ-382 대공 수색 레이더(Fregat MAE-3에서 파생)와 H/LJQ-366 사격 통제 레이더(Mineral ME에서 파생)가 포함될 수 있다. HHQ-16 표적 조명 장치도 러시아 MR-90에서 파생되었을 수 있다.

17번째 함(황강)부터는 가변 심도 소나와 예인 배열 소나를 추가하여 강화된 대잠전 능력을 갖추고 730형 대신 1130형 CIWS를 장착하여 건조되었다. 이러한 함선은 비공식적으로 054A+형, 054A2형, 또는 개량형 장카이 II로 불린다.

2015년에 게이브 콜린스는 각 함선의 비용을 348로 추정했다.

2.2. 성능 개량

장카이I급은 사거리 15 km인 단거리 HQ-7 대공미사일 8발을 탑재했지만, 장카이II급은 사거리 50 km인 중거리 HQ-16 대공미사일과 YU-8 장거리 대잠수함 어뢰를 발사할 수 있는 H/AKJ-16형 수직발사시스템(VLS) 32셀로 개량되었다. 382형 3차원 레이더를 탑재하여 260km 탐지 거리와 100개 목표 동시 탐지 능력을 갖추었다. 17번함부터는 1130형 CIWS로 기존 730형 CIWS를 대체하고, 311형 능동/피동 탐측 소나로 기존 206형 소나를 대체하였다.

054A형은 054형과 동일한 스텔스 선체 형태를 사용한다. HQ-7 단거리 SAM용 전방 발사기는 중거리 HHQ-16 SAM과 Yu-8 대잠 로켓용 32셀 수직 발사 시스템으로 대체되었다. 더 작은 주포와 730형 근접 방어 무기 체계(CIWS)도 설치되었다.

레이더 체계는 러시아 시스템에서 역설계된 기술을 사용한다. 영향을 받은 중국 시스템에는 H/LJQ-382 대공 수색 레이더(Fregat MAE-3에서 파생)와 H/LJQ-366 사격 통제 레이더(Mineral ME에서 파생)가 포함될 수 있다. HHQ-16 표적 조명 장치도 러시아 MR-90에서 파생되었을 수 있다.

17번째 함(황강)부터는 가변 심도 소나와 예인 배열 소나를 추가하여 강화된 대잠전 능력을 갖추고 730형 대신 1130형 CIWS를 장착하여 건조되었다. 이러한 함선은 비공식적으로 054A+형, 054A2형, 또는 개량형 장카이 II로 불린다.

2015년에 게이브 콜린스는 각 함선의 비용을 348 달러로 추정했다.

2.3. 레이더 및 센서

장카이II급은 382형 3차원 레이더를 탑재하여 260km의 탐지 거리와 100개의 목표를 동시에 탐지하는 능력을 갖추었다. 레이더 체계는 러시아 시스템에서 역설계된 기술을 사용한다. 영향을 받은 중국 시스템에는 H/LJQ-382 대공 수색 레이더(Fregat MAE-3에서 파생)와 H/LJQ-366 사격 통제 레이더(Mineral ME에서 파생)가 포함될 수 있다. HHQ-16 표적 조명 장치도 러시아 MR-90에서 파생되었을 수 있다.

17번째 함(황강)부터는 730형 대신 1130형 CIWS를 장착하고, 가변 심도 소나와 예인 배열 소나를 추가하여 강화된 대잠전 능력을 갖추었다.

2.4. 개량형 (054A+)

054형은 프랑스의 La Fayette^프랑스어급 프리깃함의 영향을 많이 받아, 프랑스의 전략적 및 작전적 요구 사항을 반영했다. 054A형의 개발은 중국이 고강도 무력 분쟁에 대처해야 할 필요성 때문에 추진되었을 수 있다.

054A형은 054형과 동일한 스텔스 선체 형태를 사용한다. HQ-7 단거리 지대공 미사일(SAM)용 전방 발사기는 중거리 HHQ-16 지대공 미사일과 Yu-8 대잠 로켓용 32셀 수직 발사 시스템으로 대체되었다. 더 작은 주포와 730형 근접 방어 무기 체계(CIWS)도 설치되었다.

레이더 체계는 러시아 시스템에서 역설계된 기술을 사용한다. 영향을 받은 중국 시스템에는 H/LJQ-382 대공 수색 레이더(Fregat MAE-3에서 파생)와 H/LJQ-366 사격 통제 레이더(Mineral ME에서 파생)가 포함될 수 있다. HHQ-16 표적 조명 장치도 러시아 MR-90에서 파생되었을 수 있다.

17번째 함(황강)부터 시작하는 함선은 가변 심도 소나와 예인 배열 소나를 추가하여 강화된 대잠전 능력을 갖추고 730형 대신 1130형 CIWS를 장착하여 건조되었다. 이러한 함선은 비공식적으로 054A+형, 054A2형, 또는 개량형 장카이 II로 불린다.

2015년에 게이브 콜린스는 각 함선의 비용을 348로 추정했다.

3. 무장 체계

장카이II급은 러시아산 AK-176M형 함포의 중국 버전인 PJ-26형 76mm 속사함포를 1기 탑재하고 있다. 근접 방어 무기 체계(CIWS)로는 730형 속사함포 2기가 설치되었으며, Block 3부터는 최신형 1130형 속사함포로 대체되었다.

장카이I급은 단거리 HQ-7 대공미사일(사거리 15km) 8발을 탑재했지만, 장카이II급은 H/AKJ-16형 수직발사시스템(VLS) 32셀을 갖추고 HQ-16 중거리 방공 미사일(사거리 50km)과 YU-8 장거리 대잠수함 어뢰를 발사할 수 있다. 미 해군 Mk.41 VLS와 유사한 8연장 H/AJK-16 시스템 4기가 탑재되었다.

중국 해군의 3세대 전술정보처리장치인 ZKJ-5형 전술정보처리장치를 탑재했으며, 전술 데이터링크 장치는 중국 해군 표준인 HN-900 시스템이 탑재되었다.

3.1. 함포

PJ-26형 76mm 속사함포가 설치되어 있으며, 이는 러시아산 AK-176M형 함포의 중국 버전이다. CIWS 시스템으로는 730형 속사함포 2기가 설치되었으며, Block 3부터는 최신형 1130형 속사함포로 대체되었다.

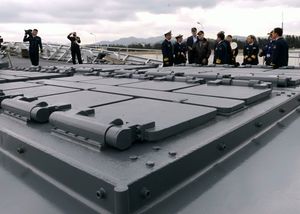

3.2. 수직발사시스템(VLS)

장카이II급은 장카이I급이 사거리 15 km인 단거리 HQ-7 대공미사일 8발이었던 것과 달리, 사거리 50 km인 중거리 HQ-16 대공미사일과 YU-8 장거리 대잠수함 어뢰를 발사 가능한 H/AKJ-16형 수직발사시스템(VLS) 32셀로 개량되었다. 미 해군 Mk.41 VLS 시스템과 유사한 8연장 H/AJK-16 시스템 4기를 탑재하고 있다. 이는 HQ-16 중거리 방공 미사일과 장거리 로켓 대잠 어뢰 발사가 가능한 VLS 시스템이다.

3.3. 데이터링크

ZKJ-5형 전술정보처리장치를 탑재했으며, 이는 중국 해군의 3세대 전술정보처리장치로 알려져 있다. 전술 데이터링크 장치는 중국 해군 표준인 HN-900 시스템이 탑재되었다.

4. 실전 기록 및 운용

054형 호위함은 중국 인민해방군 해군의 4천톤급 호위함으로, 25척이 건조되었다. 054A형은 소말리아 해역에서의 해적 퇴치, 리비아 및 예멘에서의 자국민 철수, 시리아 화학 무기 확보 등 다양한 국제적 임무에 투입되었으며, 러시아 해군과의 합동 훈련에도 참여했다.

4.1. 국제 평화 유지 활동

054A형 호위함은 정기적으로 중국의 지역 해역 너머로 배치되었다.

이 함정들은 소말리아 해역에서 해적 퇴치 해상 순찰에 참여했다. 처음 참여한 함정은 2019년 4월 중국의 두 번째 순환 배치에 참여한 황산함이었다. 그 이후, 함정들은 지역 위기에 대응하기 위해 파견되었다. 호위함은 2011년 리비아에서 중국 시민을 대피시켰으며, 이로 인해 쉬저우함은 지중해에 진입한 최초의 해군 함정이 되었다. 또한 2015년 예멘에서도 중국 시민을 대피시켰다. 다른 함정은 2014년 시리아 화학 무기 확보를 위한 국제적 노력에 참여했다.

호위함은 또한 2015년 지중해와 2017년 발트해에서 러시아 해군과 함께 한 최초의 중국 해군 훈련에 참여했다.

4.2. 남중국해 분쟁

2018년 1월 17일, 미국 해군의 알레이 버크급 구축함인 호퍼함(DDG-70)이 필리핀 인근 스카버러 섬(중국명 황옌다오(黃巖島)) 근처 12해리(약 22.2km) 안에서 항행의 자유 작전을 수행했다. 이에 대해 1월 20일, 우첸(吳謙) 중국 국방부 대변인은 "17일 미사일 호위함 황산(黃山)함이 미국 함정(호퍼함)을 식별 조사해 경고 후 쫓아냈다"고 발표했다. 항행의 자유 작전은 2015년 10월 라센함(DDG-82)이 스프래틀리 제도(중국명 난사(南沙)군도)에서 시작한 이후 9번째였다.

4.3. 합동 훈련

054A형 호위함은 정기적으로 중국 지역 해역을 넘어 배치되었다.

이 함정들은 소말리아 해역 해적 퇴치 작전에 참여하여 소말리아 해역에서 해적 퇴치 해상 순찰 임무를 수행했다. 처음 참여한 함정은 2019년 4월 중국의 두 번째 순환 배치에 참여한 황산함이었다. 이후, 이 함정들은 지역 위기에 대응하기 위해 파견되었다. 쉬저우함은 2011년 리비아 내전 당시 리비아에서 중국 시민을 대피시키면서 지중해에 진입한 최초의 해군 함정이 되었고, 2015년 예멘에서도 중국 시민을 대피시켰다. 또 다른 함정은 2014년 시리아 화학 무기 제거를 위한 국제적 노력에 참여했다.

이 호위함은 2015년 지중해와 2017년 발트해에서 러시아 해군과 함께 한 최초의 중국 해군 훈련에도 참여했다.

5. 파생형 및 수출

2013년 1월, 중국은 태국 해군에 3척의 054A형 호위함을 제안했으나, 태국은 대한민국의 광개토대왕급 구축함 파생형 설계를 선택했다.

파키스탄은 054A형을 기반으로 한 투그릴급 호위함을 주문하여 운용 중이다.

5.1. 수출

2013년 1월, 중국은 3척의 054A형 호위함을 태국 해군에 1에 제안했다. 그러나 태국은 대한민국의 광개토대왕급 구축함 파생형 설계를 선택했다.

파키스탄은 2017-2018년에 후동중화조선으로부터 4척의 054A형 변형(Type 054A/P, 투그릴급 호위함)을 주문했다. 첫 번째 함선은 2021년 11월 8일에 취역했으며, 4척 모두 2022년 중반까지 실전 배치되었다.
