터치패드

3. 작동 원리

터치패드는 주로 정전 용량 감지 방식으로 작동한다. 이 방식은 손가락과 터치패드 표면 사이의 정전 용량 변화를 감지하여 손가락의 위치와 움직임을 파악한다. 정전 용량 방식 터치패드는 연필이나 기타 접지되지 않거나 전도성이 없는 도구는 감지하지 못하며, 장갑을 낀 손가락도 문제가 될 수 있다.^[1]

터치패드의 작동 원리는 크게 두 가지로 나뉜다.

• 매트릭스 방식: 두 층의 도선이 격자형으로 겹쳐져 있고, 각 층에 고주파 신호를 번갈아 흘려준다. 손가락이 격자의 눈을 건드리면 해당 지점의 전기장이 새어 나가 전기용량이 바뀌고, 이를 통해 좌표를 판별한다. 이 방식은 1994년 조지 거페이데(George Gerpheide)가 특허를 냈다.^[40]
• 전기용량 분로 방식: 센서 반대편에 있는 전기신호 발생장치와 수신장치 사이의 전기용량 차이를 감지한다. 손가락이 이 사이에 있으면 전기장이 새어 나가 유효 전기용량이 작아진다. 아날로그 장치의 응용 노트에 이 방식이 설명되어 있다.^[41]

4. 발전 및 개선

터치패드는 초기에는 단순히 마우스 포인터를 이동하는 기능만 제공했다.^[1] 2세대 터치패드에는 패드 표면을 손가락으로 가볍게 두드리는 동작을 마우스 클릭으로 인식하는 '탭' 기능이 추가되었다.^[2] 이 기능은 대부분의 터치패드에서 사용할 수 있는 대표적인 기능이 되었다.

3세대 터치패드는 패드 오른쪽이나 위쪽 가장자리를 쓸어넘겨 세로 또는 가로 스크롤을 할 수 있는 기능을 제공했다. Let's note와 같은 일부 제품은 '휠 패드'라는 원형 패드를 채택하여 주변을 쓸어넘기는 방식으로 스크롤 조작을 할 수 있었다.

애플은 터치패드 기술 발전에 큰 영향을 주었다. 2005년, 애플은 두 손가락으로 쓸어넘겨 상하좌우, 대각선 방향으로 자유롭게 스크롤하는 기능을 개발하여 '스크롤 트랙패드'라는 이름으로 PowerBook G4와 iBook G4에 탑재했다.^[33][34]

2008년 이후 MacBook Air, MacBook, MacBook Pro에 탑재된 '멀티 터치 트랙패드'는^[35][36] 세 손가락, 네 손가락 조작까지 지원하며 스크롤 외에도 이미지 확대/축소 및 회전, Exposé 사용, 애플리케이션 전환 등 복합적인 기능을 제공했다. 이후 다른 회사의 노트북 컴퓨터에도 비슷한 기능이 탑재되기 시작했다.

2015년 3월, 애플은 MacBook과 MacBook Pro에 압력을 감지하고 진동 피드백을 제공하는 햅틱스 대응 '감압 터치 트랙패드'를 채용했다.^[37][38] 이는 멀티 터치 트랙패드의 모든 기능에 압력 감지 기능까지 더한 것이다.

초기 터치패드는 수분이나 오염물질에 민감하게 반응하여 오작동하는 문제가 있었지만, 이후 개선을 통해 이 문제는 해결되어 가고 있다.

5. 다양한 기기에서의 활용

터치패드는 주로 자체적으로 작동하는 휴대용 노트북 컴퓨터에 사용되며, 기기 근처에 평평한 표면이 필요하지 않다. 터치패드는 키보드 가까이에 있어 화면 전체에 커서를 움직이기 위해 상대적으로 짧은 손가락 움직임이 필요하다. 장점이 있지만, 타이핑 중에 사용자의 손바닥이나 손목이 실수로 마우스 커서를 움직일 수도 있다. 오늘날의 노트북은 최대 5개의 손가락을 동시에 감지할 수 있는 멀티 터치 터치패드를 특징으로 하며, 두 손가락을 탭하여 상황 메뉴를 불러오거나, 두 손가락을 드래그하여 스크롤하거나, 확대/축소 또는 회전을 위한 제스처와 같은 더 많은 입력 옵션을 제공한다. 물리적 버튼이 있는 터치패드는 현재 고급 비즈니스/전문가용 노트북 옵션에만 있다.

6. 주요 제조사

• 알프스 전기
• Elan Microelectronics
• 서크 코퍼레이션
• 시냅틱스

7. 각 제조사별 터치패드 명칭

각 제조사에서 노트북에 탑재된 터치패드의 명칭은 다음과 같다. 이들은 기본적으로 동일한 기능을 갖추고 있다.^[31][32]

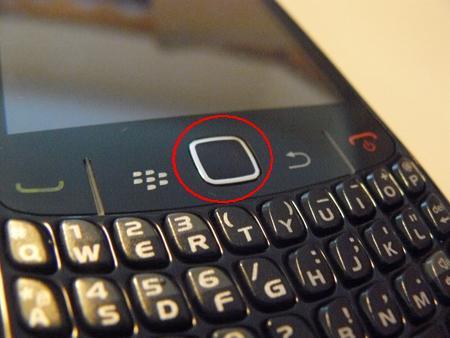

또한, 휴대 전화 단말기용 터치패드로, 산요 전기 컨슈머 일렉트로닉스는 '''스무스 터치'''를, 샤프는 '''TOUCH CRUISER'''(이후 TOUCH CRUISER EX로 발전)를, 교세라는 '''터치 포인터'''를 각각 개발하여 자사 제품에 탑재하고 있다. 스마트폰인 블랙베리에서도 터치패드가 탑재된 기종이 있다.
