1. 개요
그래픽 태블릿은 스타일러스 기반 인터페이스를 사용하는 입력 장치로, 컴퓨터 그래픽 작업에 널리 사용된다. 1888년 텔레오토그래프가 최초의 전자 필기 장치였으며, 1957년 스타일레이터가 최초의 그래픽 태블릿으로 개발되었다. 이후 RAND 태블릿, 음향 태블릿, Summagraphics사의 디지털라이저를 거쳐 1979년 애플이 Apple II용 그래픽 태블릿을 출시하면서 개인용 컴퓨터 시장에 도입되었다. 와콤은 1983년 전자기 유도 방식의 펜 태블릿을 연구하며 1984년 세계 최초의 코드리스 펜 태블릿을 출시하며 펜 태블릿 시장을 주도하고 있다. 그래픽 태블릿은 수동형, 능동형, 광학, 음향, 정전 용량형 등 다양한 작동 방식을 가지며, 장치 크기, 해상도, 필압 감도 등으로 특징지어진다. 일러스트레이션, 웹툰 제작, 필기, 교육, CAD, 게임 등 다양한 분야에서 활용되며, 마우스보다 정밀한 작업이 가능하다는 장점이 있다.
더 읽어볼만한 페이지
- 컴퓨터 입력 장치 - USB 플래시 드라이브
USB 플래시 드라이브는 USB 인터페이스를 통해 컴퓨터와 연결되는 휴대용 저장 장치로, 플래시 메모리 발명 후 상용화되어 플로피 디스크나 CD를 대체하며 데이터 저장, 운영 체제 부팅 등 다양한 용도로 사용되지만 위조 제품, 보안 위협, 제한적인 쓰기 횟수 등의 문제점도 있다. - 컴퓨터 입력 장치 - 포인팅 스틱
키보드 중앙의 막대 모양 입력 장치인 포인팅 스틱은 검지로 조작하여 마우스 포인터 역할을 하며, 일부 노트북에서 아이덴티티로 활용되고 제조사별 다양한 브랜드로 불린다.
| 그래픽 태블릿 | |
|---|---|
| 개요 | |
 | |
| 종류 | 입력 장치 |
| 다른 이름 | 디지타이저 드로잉 태블릿 드로잉 패드 디지털 드로잉 태블릿 펜 태블릿 디지털 아트 보드 |
| 작동 원리 | |
| 기술 | 전자기 유도 정전식 압력 감지 |
| 구성 요소 | |
| 주요 부품 | 태블릿 표면 스타일러스 (펜) |
| 기능 | |
| 주요 기능 | 드로잉 페인팅 디지털 아트 필기 인식 CAD 그래픽 디자인 |
| 응용 분야 | |
| 사용 분야 | 디지털 아트 제작 그래픽 디자인 작업 사진 편집 필기 입력 CAD 작업 전자 서명 |
| 특징 | |
| 장점 | 자연스러운 드로잉 경험 압력 감지를 통한 표현력 향상 다양한 소프트웨어 호환성 |
| 단점 | 숙련도 필요 가격 |
| 역사 | |
| 개발 | 1950년대, 스타일러스가 있는 디지타이저로 개발됨 |
| 초기 모델 | 랜디 코머의 그래콘 태블릿 (1964년) 톰 다이아몬드의 스탈레이터 |
| 상용화 | 1980년대 초, 섬그래픽스 코퍼레이션 및 와콤에서 상용화 |
| 추가 발전 | 1980년대 후반, 압력 감지 기능 추가 애플 컴퓨터의 매킨토시 지원 |
| 제조사 | |
| 주요 제조사 | 와콤 휴이온 엑스피펜 레이저 애플 (아이패드 + 애플 펜슬) 삼성전자 (갤럭시 탭 + S펜) |
| 기타 | |
| 관련 기술 | 디스플레이 터치스크린 스타일러스 |
| 관련 용어 | 디지털 아트 컴퓨터 그래픽스 |
2. 역사
그래픽 태블릿의 역사는 1888년 엘리샤 그레이가 특허를 낸 텔레그래프에서 그 기원을 찾을 수 있다.[2] 컴퓨터와 연동된 현대적 그래픽 태블릿의 초기 형태로는 1957년의 Stylator|스타일레이터eng[3]와 1964년의 RAND 태블릿(Grafacon|그래파콘eng)[4][5]이 있다. 이후 음향 태블릿[6] 등 다양한 방식이 시도되었다.
1970년대와 1980년대에 들어 Summagraphics사의 제품들이 상업적으로 성공하며[7] 디지타이저가 널리 보급되었고, CAD 분야 등에서 활용되었다.[9] 애플[8] 등 여러 회사에서 이를 채택했으며, 1981년에는 음악가 토드 런드그렌이 초기 컬러 그래픽 소프트웨어를 개발했다.[10] 같은 해 압력 감지 기능이 처음 도입되었고,[11] 1983년에는 가정용 컴퓨터를 위한 코알라패드가 출시되었다.
일본의 와콤은 1984년 세계 최초로 선 없는(cordless|코드리스eng) 펜 태블릿을 출시하며 이후 시장을 주도하게 되었다. 1980년대에는 필기 인식 등 부가 기능도 추가되기 시작했다.[12][13] 초기의 펜 태블릿은 고정밀 좌표 입력을 위한 디지타이저의 보급형으로 출발했다.
2. 1. 초기 역사
최초의 전자 필기 장치는 1888년 엘리샤 그레이가 특허를 낸 텔레그래프였다.[2]컴퓨터를 이용한 필기 인식을 위해 사용된 최초의 현대적인 그래픽 태블릿은 1957년에 개발된 Stylerator|스타일레이터영어였다.[3] 1964년에는 더 널리 알려진 RAND 태블릿[4]이 소개되었는데, 이는 Grafacon|그래파콘영어(Graphic Converter)이라고도 불린다.[5] RAND 태블릿은 패드 표면 아래에 전선 그리드를 배치하여 수평 및 수직 좌표를 작은 정전기 신호로 인코딩하는 방식을 사용했다. 스타일러스는 이 신호를 정전기 결합 방식으로 수신하여 좌표 정보로 다시 변환할 수 있었다. 1950년대 후반 Tom Dimond의 스타일레이터와[31] 1960년대 RAND 태블릿은 펜 모양의 장치로 컴퓨터를 조작하는 펜 컴퓨팅의 초기 아이디어에 해당한다.
Acoustic tablet|음향 태블릿영어, 또는 Spark tablet|스파크 태블릿영어이라 불리는 방식도 있었다. 이 방식은 스파크 플러그를 내장한 스타일러스를 사용하여 클릭 소리를 발생시키고, 여러 개의 마이크로폰으로 이 소리를 삼각 측량하여 펜의 위치를 파악했다.[6] 하지만 이 시스템은 구조가 복잡하고 가격이 비쌌으며, 외부 소음에 의한 간섭에 취약하다는 단점이 있었다.
그래픽 태블릿은 1970년대 중반과 1980년대 초, Summagraphics에서 제조한 ID(Intelligent Digitizer|인텔리전트 디지타이저영어)와 BitPad 모델이 상업적으로 성공하면서 대중화되었다.[7] Summagraphics의 제품은 자사 브랜드로 판매되기도 했지만, 휴렛 팩커드(HP), 텍트로닉스, 애플,[8] 에반스 앤드 서더랜드 등 여러 그래픽 시스템 제조업체에 OEM 방식으로 공급되기도 했다. ID 모델은 당시 최신 기술이었던 인텔 마이크로프로세서를 활용한 최초의 그래픽 태블릿이었다. 내장된 처리 능력 덕분에 ID 모델은 이전 모델과 동일한 기본 기술을 사용하면서도 정확도가 두 배 향상되었다. BitPad 모델은 다른 그래픽 태블릿이 2000USD에서 3000USD 범위에서 판매될 때, 초기 판매 가격을 555USD로 책정하여 저가형 그래픽 태블릿 시장을 개척했다. 이러한 저렴한 비용은 많은 개발자들이 새로운 응용 분야를 위한 그래픽 소프트웨어를 개발할 기회를 열어주었다. 이들 태블릿은 고급 CAD(Computer Aided Design) 시스템의 입력 장치로 널리 사용되었으며, 오토캐드와 같은 PC 및 PC 기반 CAD 소프트웨어와 함께 제공되기도 했다. 이 태블릿들은 특수 합금으로 만들어진 와이어를 단단한 기판 위에 늘여 자기 변형 기술을 이용해 태블릿 표면에서 스타일러스 팁이나 디지타이저 커서의 중심 위치를 정확하게 찾아냈다. 이 기술은 또한 근접 거리, 즉 "Z축" 측정까지 가능하게 했다.[9]
1981년, 음악가 토드 런드그렌은 개인용 컴퓨터를 위한 최초의 컬러 그래픽 태블릿 소프트웨어인 Utopia Graphics Tablet System|유토피아 그래픽 태블릿 시스템영어을 개발했으며, 이는 애플에 라이선스되었다.[10] 같은 해, 퀀텔 페인트박스 컬러 그래픽 워크스테이션이 출시되었는데, 이 모델에는 최초로 압력 감지 기능이 있는 태블릿이 포함되었다.[11]
최초의 가정용 컴퓨터용 그래픽 태블릿은 1983년에 출시된 코알라패드였다. 처음에는 애플 II용으로 설계되었지만, 이후 TRS-80 컬러 컴퓨터, 코모도어 64, 아타리 8비트 컴퓨터 등 다른 가정용 컴퓨터에서도 사용할 수 있도록 확장되었다. 그 외에도 몇몇 경쟁 제품이 있었으며, 아타리도 자체 펜 태블릿을 출시했다.
1980년대에 들어서면서 여러 그래픽 태블릿 제조업체들은 필기 인식 기능이나 태블릿 위에서 직접 메뉴를 선택할 수 있는 기능을 추가하기 시작했다.[12][13]
오래전부터 디지타이저(digitizer)가 이 펜 태블릿의 원형이었다. 디지타이저는 전용 포인팅 디바이스(반드시 펜 형태는 아님)와 판 모양의 장치를 조합하여 도형 등을 입력하는 장치를 통칭한다. 디지타이저는 주로 도형 등의 고정밀 좌표를 입력하기 위한 장치였으며, 펜 태블릿은 초기에 디지타이저의 정밀도를 낮추고 가격을 저렴하게 하여 조작 편의성을 높인 형태로 출시되었다. 이와 유사한 포인팅 디바이스로 라이트 펜이 있지만, 이는 디스플레이 화면의 빛을 이용해 위치를 감지하므로 디지타이저나 펜 태블릿과는 작동 원리가 다르다. 펜 모양의 장치로 3차원 정보를 입력하는 햅틱 장치(Haptic device)들도 존재한다.[30]
개인용 컴퓨터(PC)와 워크스테이션 시대에 접어든 1970년대부터 1980년대에 걸쳐서는 Summagraphics사의 "BitPad"가 CAD에서 널리 사용되었다. 이를 애플이 OEM으로 채용하여, Apple II용 "Apple Graphics Tablet"으로 1979년에 출시했다. 이것이 초기 일반 소비자용 펜 태블릿이다. 이 태블릿에 포함된 세계 최초의 펜 태블릿용 컬러 그래픽 소프트웨어인 Utopia Graphics System|유토피아 그래픽 시스템영어은 음악가 토드 런드그렌이 개발했다.
1983년, 일본에서는 전자기 유도 방식의 펜 태블릿을 연구하는 기업으로 와콤이 설립되었다. 1984년, 와콤은 세계 최초로 코드가 없는 펜 태블릿인 "WT 시리즈"를 출시했다. 기존 펜 태블릿은 펜에 전원을 공급하는 코드가 필요했지만, 와콤의 전자기 유도 방식은 코드 없이 펜을 사용할 수 있게 했다. 1980년대 중반부터 와콤은 유럽을 중심으로 세계 시장에 진출하여 높은 시장 점유율을 확보했고, 이후 수십 년간 펜 태블릿 시장에서 독보적인 위치를 유지하고 있다.
2. 2. 발전 과정
최초의 전자 필기 장치는 1888년 엘리샤 그레이가 특허를 낸 텔레그래프였다.[2]컴퓨터에 의한 필기 인식을 위해 사용된 현대적인 태블릿과 유사한 최초의 그래픽 태블릿은 1957년의 ''스타일레이터''(Stylator)였다.[3] 더 널리 알려진 초기 장치로는 1964년에 소개된 RAND 태블릿[4]이 있으며, 이는 ''그래파콘''(Graphic Converter)이라고도 불린다.[5] RAND 태블릿은 패드 표면 아래에 좌표를 정전기 신호로 인코딩하는 전선 그리드를 사용했으며, 스타일러스가 이 신호를 수신하여 좌표 정보를 디코딩하는 방식이었다.
음향 태블릿(또는 ''스파크 태블릿'')은 스파크 플러그로 클릭 소리를 내는 스타일러스를 사용했다. 이 소리를 여러 마이크로폰으로 삼각 측량하여 펜의 위치를 파악했으나,[6] 시스템이 복잡하고 비쌌으며 외부 소음 간섭에 취약했다.
그래픽 태블릿의 원형은 '''디지타이저'''(digitizer)로 볼 수 있다. 디지타이저는 전용 포인팅 디바이스(펜 형태 외에도 다양함)와 판 모양 장치를 조합하여 도형 등의 고정밀 좌표를 입력하는 장치의 총칭이었다. 초기의 펜 태블릿은 디지타이저의 저정밀, 저가형 버전으로 조작 편의성을 높인 형태로 출시되었다. 이와 유사한 장치로 라이트 펜이 있으나, 이는 디스플레이 화면의 빛을 이용하므로 원리가 다르다.
1970년대 중반과 1980년대 초, Summagraphics 사의 ID(Intelligent Digitizer) 및 BitPad 모델이 상업적으로 성공하면서 디지털라이저가 대중화되었다.[7] 이 제품들은 Summagraphics 자체 브랜드 외에도 휴렛 팩커드(HP), 텍트로닉스, 애플, 에반스 앤드 서더랜드 등 여러 회사에 OEM으로 공급되었다.[8] 특히 ID 모델은 인텔 마이크로프로세서 기술을 활용하여 이전 모델보다 두 배 높은 정확도를 달성했다. BitPad 모델은 당시 2000USD~3000USD 하던 다른 제품들과 달리 555USD라는 저렴한 가격으로 출시되어[7] 새로운 그래픽 소프트웨어 개발 기회를 열었다. 이들 디지털라이저는 자기 변형 기술을 사용하여 스타일러스나 커서의 위치를 정확하게 파악했으며,[9] CAD 시스템의 주요 입력 장치로 사용되었고 오토캐드 같은 PC 기반 소프트웨어와 함께 번들로 제공되기도 했다.
개인용 컴퓨터(PC)와 워크스테이션 시대가 열리면서, 1979년 애플은 Summagraphics의 BitPad를 OEM으로 채택하여 Apple II용 "Apple Graphics Tablet"을 출시했다. 이것이 초기 개인 사용자용 펜 태블릿 중 하나이다. 이 제품에 포함된 세계 최초의 펜 태블릿용 컬러 그래픽 소프트웨어인 "Utopia Graphics System"은 음악가 토드 런드그렌이 개발하여 1981년 애플에 라이선스되었다.[10]
1981년에는 퀀텔 페인트박스 컬러 그래픽 워크스테이션이 출시되었는데, 여기에는 최초의 압력 감지 태블릿이 포함되었다.[11]
최초의 가정용 컴퓨터용 그래픽 태블릿은 1983년에 출시된 코알라패드였다. 처음에는 애플 II용으로 나왔으나, 이후 TRS-80 컬러 컴퓨터, 코모도어 64, 아타리 8비트 컴퓨터 등 다른 기종으로도 확장되었다. 아타리 역시 자체 펜 태블릿을 출시했다.
1983년, 일본에서 와콤사가 설립되었다. 와콤은 전자기 유도 방식의 펜 태블릿을 연구하여 1984년 세계 최초의 코드리스(cordless) 펜 태블릿인 "WT 시리즈"를 출시했다. 이전까지의 펜 태블릿은 펜에 전원을 공급하기 위한 코드가 필요했지만, 와콤의 방식은 펜에 코드가 필요 없다는 혁신적인 장점을 가졌다. 와콤은 1980년대 중반부터 세계 시장에 진출하여 큰 성공을 거두었고, 이후 수십 년간 펜 태블릿 시장에서 높은 점유율(2013년 기준 세계 시장 점유율 80%, 일본 내 시장 점유율 92.3%)을 유지하며 사실상 독점적인 위치를 차지하게 되었다.
1980년대에는 필기 인식 기능이나 태블릿 자체에 메뉴를 포함하는 등 부가 기능들이 그래픽 태블릿에 추가되기 시작했다.[12][13]
2. 3. 한국 태블릿 시장
한국 그래픽 태블릿 시장에서는 와콤(Wacom)의 제품군이 높은 인지도를 가지고 있다. 특히 뱀부(Bamboo) 시리즈(현재는 인튜어스 라인업으로 통합되는 경향)와 전문가용 인튜어스(Intuos) 시리즈, 모니터와 결합된 액정 태블릿인 신티크(Cintiq)가 대중적으로 사용된다.
하지만 최근에는 한본(Hanvon), 장은테크, 휴이온(Huion), 디징크(Ugee), 유지 등 다양한 국내외 브랜드들이 자체 제품 또는 디지타이저 회사와의 협력을 통해 경쟁력을 확보하며 시장에 참여하고 있다.
와콤은 전통적으로 고가 정책을 유지해왔으나, 근래에는 가격에 비해 하드웨어 및 소프트웨어 성능이 기대에 미치지 못한다는 평가도 받고 있다. 이러한 이유로 일부 소비자들은 와콤의 고가 액정 태블릿 대신, 가격 대비 성능이 좋은 일반 태블릿과 모니터를 직접 결합하여 사용하는 방식을 선택하기도 한다. 와콤의 무건전지 펜 관련 특허가 만료되고 경쟁 브랜드들이 성장하면서, 와콤 제품의 가격도 일부 인하되는 모습을 보였다.
과거 와콤의 전자기 유도 방식과 무건전지 펜 특허는 세계 시장에서 와콤의 독점적 지위를 강화하는 요소로 작용하기도 했다. 그러나 특허 만료 이후 무건전지 펜 기술은 점차 보편화되었다. 태블릿 펜은 구조상 물리적으로 마모되기 쉬우며, 소모품으로 분류되어 별도 구매 및 교체가 가능하다.
특히 1997년에 설립된 중국 기업 한본은 와콤의 무건전지 펜 특허 만료 이후, 자사의 모든 태블릿 제품군에 무건전지 펜을 도입하며 주목받았다. 다만, 출시 초기 일부 제품에서는 어도비 포토샵 CS4 이상 버전과의 드라이버 호환성 문제가 지적되기도 했다.
주요 브랜드의 제품 라인업은 다음과 같이 구분될 수 있다.
| 브랜드 | 라인업 (보급형 → 고급형) |
|---|---|
| 와콤 | 뱀부패드 < 인튜어스 (CTL-480 등 중저가 모델) < 인튜어스 프로 < 신티크 (액정) |
| 한본 | 롤릭 < 그래픽팔 < 아트마스터 < 센팁 (액정) |
그래픽 태블릿은 사용하는 기술과 구조에 따라 여러 종류로 나뉜다. 작동 방식에 따라서는 전자기 유도 원리를 이용하는 수동형, 펜 자체에 전원이 필요한 능동형, 펜의 카메라로 패턴을 인식하는 광학형, 소리를 이용하는 음향형, 정전기 신호를 이용하는 정전 용량형 등으로 구분할 수 있다.[17][18][19][20][21]
이 외에도 XP-PEN, 라파즈, 비스타 타블렛 등 상대적으로 저렴한 가격대의 소형 태블릿 제품들도 시중에서 판매되고 있다.
3. 종류
이러한 기술들을 통해 태블릿은 단순히 펜의 가로, 세로 위치뿐만 아니라 태블릿 표면에서 펜이 떨어진 거리, 펜의 기울기, 펜 버튼의 클릭 여부나 펜의 회전 상태 같은 다양한 정보를 감지하여 전달할 수 있다.
일반적으로 그래픽 태블릿은 터치스크린과 비교했을 때 훨씬 정밀한 입력이 가능하고, 펜이 표면에 직접 닿지 않아도 움직임을 추적할 수 있으며, 펜의 압력이나 기울기 등 더 많은 정보를 인식할 수 있다는 장점이 있다. 다만, 상대적으로 가격이 높고 전용 펜이나 액세서리가 필요한 경우가 많다.
한편, 어린이를 대상으로 하는 일부 저가형 태블릿은 과거 RAND 태블릿과 비슷한 기술을 사용하여 유선으로 연결된 펜을 사용하기도 한다.
3. 1. 작동 방식에 따른 분류
그래픽 태블릿에 사용된 기술을 분류하는 여러 방식이 있다.
이러한 기술들은 단순히 펜의 가로, 세로 위치뿐만 아니라 태블릿 표면으로부터의 거리, 펜의 기울기, 버튼 클릭 여부, 펜의 회전 등 다양한 정보를 감지할 수 있다.
3. 2. 기타 분류

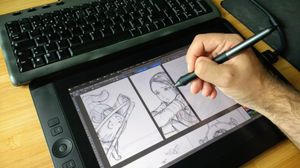

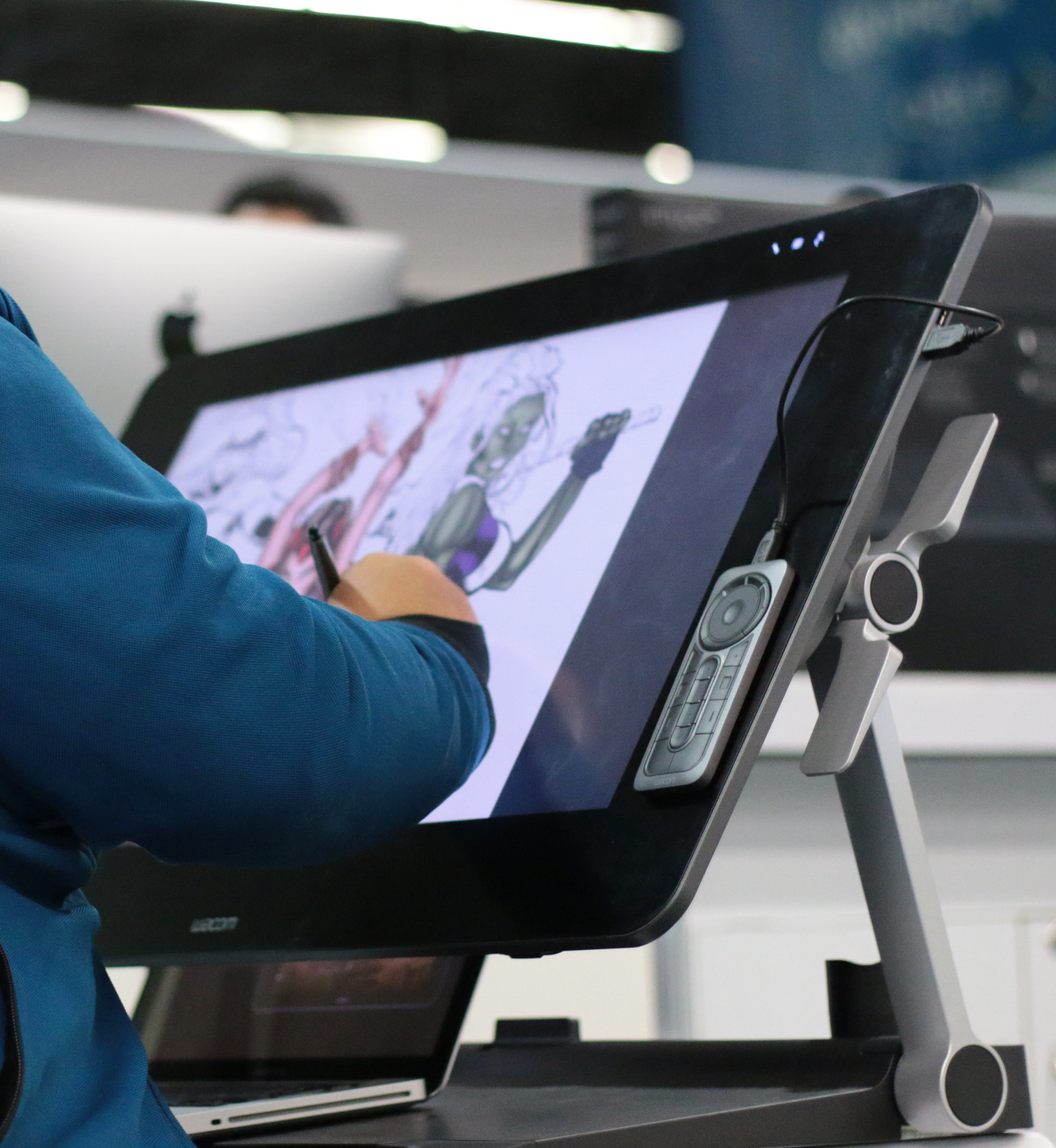

일부 그래픽 태블릿은 태블릿 자체에 LCD를 통합하여 사용자가 화면에 직접 그림을 그리거나 칠할 수 있게 한다. 이를 액정 태블릿 또는 액정 펜 태블릿이라고 부른다. 액정 외의 디스플레이 기술(예: 유기 EL)과 펜 태블릿을 조합한 제품도 있지만, 일반적으로 액정 펜 태블릿이라고 부르지는 않는다.
액정 태블릿은 디스플레이에 직접 그림을 그리는 감각으로 조작할 수 있어 더욱 직관적인 입력이 가능하다. 이는 표준 PC 터치스크린이나 액정 디스플레이가 없는 일반 그래픽 태블릿(펜 태블릿)보다 장점을 제공한다. 터치스크린과 달리 압력 감지 기능을 제공하며, 입력 해상도가 일반적으로 더 높다. 압력 감지 기능과 해상도 자체는 일반 태블릿보다 반드시 뛰어나다고 할 수는 없지만, 화면의 이미지에 맞춰 펜의 물리적 위치를 직접 보면서 작업할 수 있어 정확성을 높이고 더욱 실제적인 사용감을 준다.
대표적인 액정 태블릿 제조사 및 제품은 다음과 같다.
그래픽 태블릿 제조업체인 와콤은 관련 핵심 기술에 대한 많은 특허를 보유하고 있어[22], 경쟁업체는 다른 기술을 사용하거나 와콤의 특허 사용료를 지불해야 하는 상황이다. 이 때문에 와콤의 액정 태블릿 제품, 예를 들어 와콤 신티크 시리즈는 1000USD에서 2000USD 이상에 이르는 높은 가격대를 형성하고 있다.
액정 태블릿은 전문가용 그래픽 작업 외에도 110 신고 접수대용 단말기, 전자의무기록, 회의 발표자용 단말기, 화상 회의 시스템용 단말기, 퀴즈 프로그램 응답자용 단말기 등 다양한 분야에서 활용되고 있다. 일부 제품은 스탠드에서 쉽게 분리하거나 원하는 각도로 고정할 수 있는 부가 기능을 제공하기도 한다.
또한, 기존의 중고 LCD 모니터와 일반 그래픽 태블릿을 결합하여 액정 태블릿처럼 만드는 DIY 프로젝트도 존재한다.[23]
개념적으로 액정 펜 태블릿과 컴퓨터를 통합하여 소형화하고 휴대 가능하게 만든 것이 태블릿 컴퓨터 (슬레이트 PC)라고 할 수 있다. 다만, 최근의 태블릿 컴퓨터는 주로 펜보다는 정전 용량 방식의 터치 패널을 사용하여 손가락으로 조작하는 방식이 주류를 이룬다.

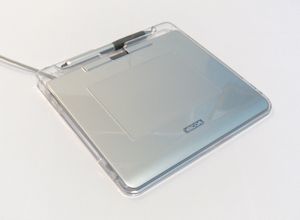

액정 디스플레이가 없는 일반적인 형태의 그래픽 태블릿을 펜 태블릿이라고도 부른다. 펜 태블릿은 전용 전자 펜이나 다른 펜 모양 도구의 위치를 판 모양의 태블릿 본체에 내장된 센서로 읽어 컴퓨터에 해당 위치나 움직임 정보를 전송하는 장치이다.
사용자 인터페이스 기기로는 일반적으로 포인팅 디바이스로 분류되며, 컴퓨터 디스플레이 상의 포인터를 조작하는 데 사용된다. 태블릿 위의 좌표를 디스플레이 화면의 좌표에 대응시켜 화면상의 절대 좌표를 직접 입력할 수 있다. 펜 외에도 CAD용 기기처럼 고정밀 좌표 입력을 위한 장치나 마우스 모양의 기기, 지우개 기능이 있는 펜 등을 사용할 수 있는 제품도 있다.
펜 태블릿의 기원은 주로 CAD용으로 사용되던 절대 좌표 입력기인 디지타이저(현재는 그래픽 태블릿으로 통칭)와 펜 터치 키보드에서 찾을 수 있다.
과거 와콤은 전자기 공명 방식과 무건전지 펜 관련 특허를 통해 시장에서 독점적인 지위를 누렸으며, 이는 기술 발전을 저해한다는 비판도 있었다. 무건전지 펜이 대중화된 것은 비교적 최근의 일이다. 와콤은 여전히 고가 정책을 유지하고 있지만, 최근에는 가격에 비해 하드웨어 및 소프트웨어 성능이 낮다는 평가를 받기도 한다. 이로 인해 고가의 액정 태블릿 대신, 신뢰도 높고 가격이 합리적인 일반 태블릿에 별도의 모니터를 연결하여 사용하는 사용자층도 생겨나고 있다. 와콤의 일부 특허가 만료되고 경쟁 브랜드가 등장하면서 가격이 소폭 인하되기도 했다.
태블릿 펜촉은 물리적으로 마모되기 쉬운 편이지만, 펜 자체는 소모품으로 교체가 가능하다.
와콤 외에도 다양한 제조사들이 펜 태블릿 시장에서 경쟁하고 있다.
이 외에도 다양한 국내외 모니터 회사와 디지타이저 회사들의 협력 브랜드들이 시장에서 경쟁력을 얻고 있으며, xp-pen, 라파즈, 비스타 타블렛 등 저렴한 가격대의 소형 제품들도 시중에 판매되고 있다.
주요 제조사의 라인업 예시는 다음과 같다.
| 제조사 | 라인업 (저가 -> 고가) |
|---|---|
| 한본 | 롤릭 < 그래픽팔 < 아트마스터 < 센팁 (액정) |
| 와콤 | 뱀부패드 < 인튜어스 (CTL-480 등 중저가형) < 인튜어스 프로 < 신티크 (액정) |
4. 특징

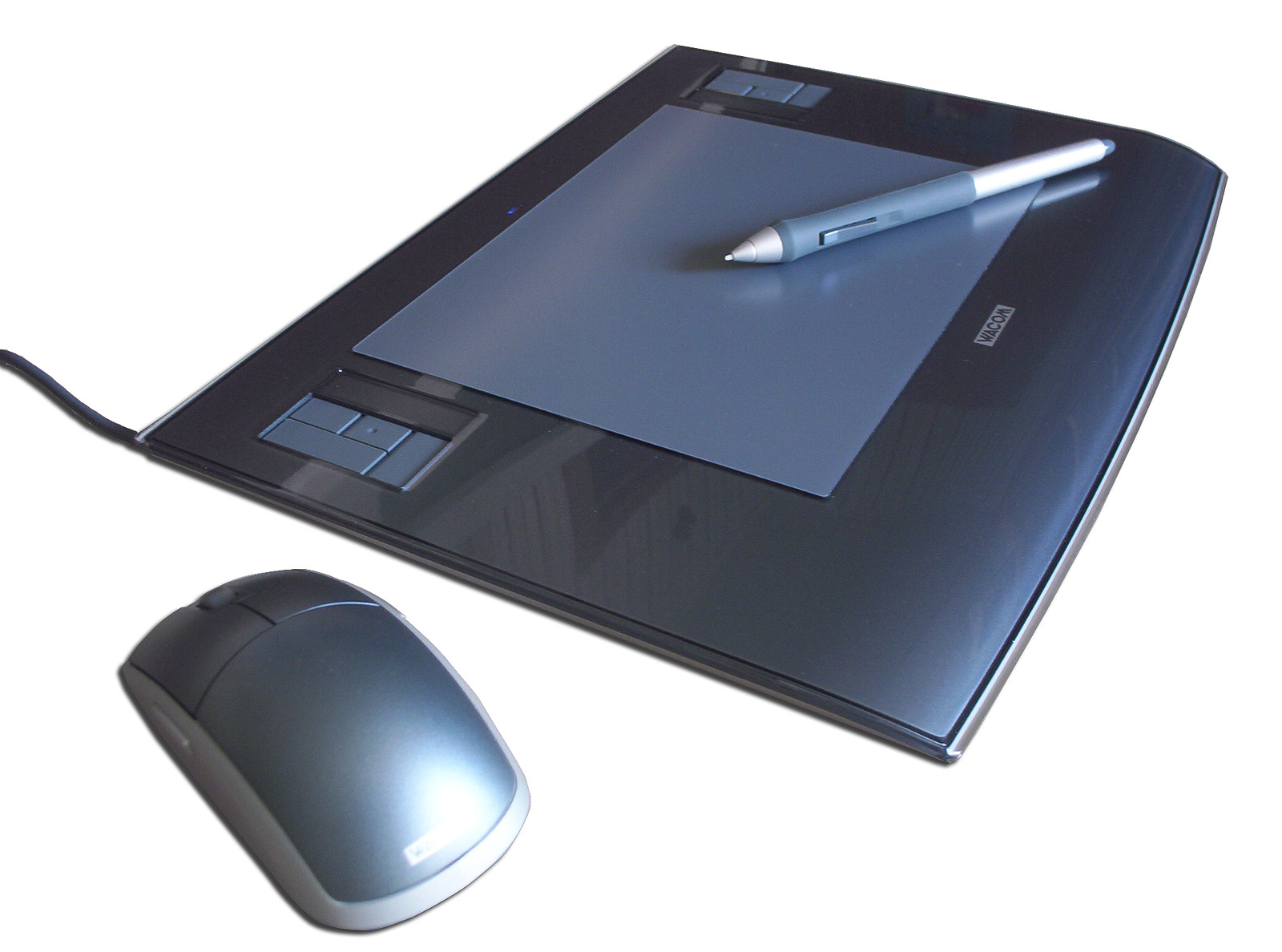

펜 태블릿은 전용 전자 펜이나 다른 펜 모양 도구의 위치를 판 형태의 본체(태블릿)에 내장된 센서로 감지하여, 해당 위치나 움직임 정보를 컴퓨터로 전송하는 장치이다. 일반적으로 사용자 인터페이스 기기 중 포인팅 디바이스로 분류되며, 컴퓨터 화면의 포인터를 조작하는 데 쓰인다. 태블릿 표면의 특정 지점이 화면의 특정 지점과 직접 대응(매핑)되므로, 화면상의 절대 좌표를 직접 입력할 수 있다는 특징이 있다.
그래픽 태블릿은 주로 다음과 같은 요소들로 그 특징을 구분할 수 있다.
- 장치 크기 및 그리는 영역(활성 영역): 태블릿 본체의 전체 크기와 펜 입력이 실제로 인식되는 작업 영역의 크기.
- 해상도: 펜의 위치를 얼마나 세밀하게 인식하는지를 나타내는 지표로, 보통 인치당 선 수(lpi, Lines Per Inch) 단위로 측정한다.
- 필압 감도: 펜을 누르는 힘의 세기를 감지하여 선의 굵기, 농도, 투명도 등에 변화를 주는 정도를 나타낸다.[14]
- 버튼 수와 유형: 펜 자체나 태블릿 본체에 탑재된 단축키 실행 등을 위한 버튼의 개수와 종류.
- 인터페이스: 컴퓨터와 연결하는 방식으로, 주로 USB 유선 연결이나 블루투스 무선 연결 등이 사용된다.[15]
이 외에도 실제 드로잉 정확도는 사용하는 펜촉의 크기나 형태 등에도 영향을 받는다.[16]
펜 태블릿은 과거 CAD 작업 등에 주로 사용되던 절대 좌표 입력 장치인 '디지타이저'나 펜 터치 키보드 등에서 발전된 형태이다. 일부 제품에서는 펜 외에도 CAD용 기기처럼 정밀한 좌표 입력을 위한 별도의 포인팅 장치, 마우스 형태의 입력기, 또는 뒷부분에 지우개 기능이 달린 펜 등을 함께 사용할 수 있다.
4. 1. 장점
일반적인 포인팅 디바이스인 마우스에 비해, 그래픽 태블릿은 손으로 직접 그리는 것에 가까운 직관적인 포인터 조작이 가능하다. 이러한 장점 때문에 컴퓨터를 이용한 일러스트나 회화 제작에 주로 사용된다.
또한, 많은 제품이 펜 형태의 입력 장치에 필압(누르는 힘)이나 펜의 기울기를 감지하는 기능을 내장하고 있다. 이를 통해 실제 필기구나 붓을 사용하는 것처럼 섬세하고 미묘한 터치를 표현할 수 있다. 물론, 하드웨어에서 감지된 정보를 소프트웨어가 처리하여 반영해야 하므로, 사용하는 소프트웨어에 따라 필압이나 기울기 표현 가능 여부가 달라질 수 있다. Corel Painter, Adobe Photoshop, CLIP STUDIO PAINT 등 대표적인 그래픽 소프트웨어는 이러한 기능을 지원하고 있다.
정밀도 면에서도 장점이 있다. 마우스는 팔과 손목 전체를 사용하여 움직이므로 아주 세밀한 조작이 어렵지만, 펜 태블릿은 펜 끝의 미세한 움직임(제품에 따라 0.1mm ~ 0.005mm 수준)에도 민감하게 반응하여 정밀한 작업이 가능하다.
액정 디스플레이와 펜 태블릿을 통합한 '''액정 펜 태블릿'''은 화면에 직접 그림을 그리는 감각으로 조작할 수 있어 더욱 직관적인 입력 환경을 제공한다.
4. 2. 단점
그래픽 태블릿은 일반적으로 마우스보다 가격이 높은 편이다. 특히 와콤과 같은 특정 제조사는 고가 정책을 유지하는 경향이 있으며, 이로 인해 가격 대비 성능에 대한 비판적인 평가도 존재한다. 또한 작동을 위해 전용 전자 펜이 필수적이며, 펜촉은 사용함에 따라 물리적으로 마모되기 쉬운 소모품이므로 주기적인 교체가 필요하다. 이는 추가적인 비용 발생 요인이 될 수 있다. 일부 제품의 경우, 특정 소프트웨어나 운영체제와의 드라이버 호환성 문제가 발생하여 사용에 제약을 받을 수도 있다. 예를 들어, 한본의 일부 제품은 특정 버전의 어도비 포토샵에서 오류가 보고된 바 있다.5. 활용
그래픽 태블릿은 스타일러스 펜으로 압력, 기울기 등을 감지하여 입력하는 장치로, 다양한 분야에서 활용된다. 컴퓨터 그래픽 작업 시에는 어도비 포토샵 등의 소프트웨어와 연동하여 브러시 효과를 자연스럽게 조절하며 정밀한 드로잉이나 이미지 편집을 가능하게 한다. 동아시아에서는 한국어, 중국어, 일본어 등 문자를 입력하는 데 사용되기도 하며, 교육 현장에서는 필기 노트 작성, 온라인 강의, 과제 피드백 등에 유용하게 쓰인다. CAD나 기술 도면 작업에도 활용되며, 일반적인 컴퓨터 마우스 대신 포인팅 장치로 사용되기도 한다. 일부 리듬 게임(osu!) 등에서는 게임 컨트롤러로 사용되기도 한다.[24]
그래픽 태블릿은 다양한 크기와 가격대로 출시되며, 주로 USB나 HDMI로 컴퓨터에 연결된다.
5. 1. 그래픽 디자인 및 일러스트레이션
그래픽 태블릿은 스타일러스 기반 인터페이스를 사용하며, 스타일러스와 태블릿 간의 상호 작용에서 압력, 기울기 등 다양한 속성을 감지할 수 있다. 이러한 특징 덕분에 2차원 컴퓨터 그래픽을 만드는 데 매우 자연스러운 방법으로 널리 여겨진다. 실제로 많은 그래픽 패키지는 그래픽 태블릿에서 받은 압력, 기울기, 회전 등의 정보를 활용하여 브러시 크기, 모양, 투명도, 색상 등 다양한 속성을 실시간으로 수정할 수 있다.그래픽 태블릿은 예술 분야에서 일반적으로 사용된다. 어도비 일러스트레이터(Illustrator), 어도비 포토샵(Photoshop), 코렐 페인터(Corel Painter), 크리타(Krita), CLIP STUDIO PAINT와 같은 그래픽 편집 프로그램을 사용할 때, 펜 형태의 스타일러스를 그래픽 태블릿 위에서 사용하면 아티스트가 디지털 드로잉이나 작품을 만들 때 높은 정밀도를 얻을 수 있다. 사진작가 역시 이미지 편집 시 그래픽 태블릿을 활용하면, 세밀한 레이어 마스크 작업이나 닷징 및 버닝과 같은 작업을 더 빠르고 정교하게 수행할 수 있다.
일반적인 포인팅 장치인 마우스와 비교했을 때, 그래픽 태블릿은 손으로 직접 그리는 것과 유사한 직관적인 포인터 조작이 가능하여 컴퓨터 상에서의 일러스트나 회화 제작에 주로 사용된다. 제품에 따라 펜형 입력 장치에 필압이나 펜의 기울기를 감지하는 기능이 내장되어 있어, 실제 필기구를 사용하는 것처럼 섬세하고 미묘한 터치를 표현할 수 있다. 다만, 하드웨어에서 감지된 정보를 소프트웨어가 처리하여 반영해야 하므로, 사용하는 소프트웨어에 따라 필압이나 기울기 표현이 지원되지 않을 수도 있다. Corel Painter, Adobe Photoshop, CLIP STUDIO PAINT 등 대표적인 페인트 소프트웨어는 이러한 필압 정보 처리를 지원한다. 정밀도 측면에서도 그래픽 태블릿은 마우스보다 우수하여, 펜 끝의 미세한 움직임(제품에 따라 0.01mm ~ 0.005mm 수준)까지 감지하여 정밀한 작업이 가능하다.
5. 2. 웹툰 제작
그래픽 태블릿은 스타일러스 펜과 태블릿 간의 상호 작용에서 압력, 기울기 등을 감지하여 웹툰과 같은 2차원 컴퓨터 그래픽을 만드는 데 매우 자연스러운 방법으로 널리 여겨진다. 많은 그래픽 패키지는 태블릿에서 감지된 압력, 기울기, 회전 등의 정보를 활용하여 브러시 크기, 모양, 투명도, 색상 등을 실시간으로 조절할 수 있게 해준다. 예술계, 특히 디지털 드로잉 분야에서 그래픽 태블릿은 보편적으로 사용되며, 어도비 포토샵(Photoshop), 어도비 일러스트레이터(Illustrator), 코렐 페인터(Corel Painter), 크리타(Krita)와 같은 그래픽 소프트웨어와 함께 사용될 때 아티스트는 작품 제작 시 높은 정밀도를 확보할 수 있다.5. 3. 필기 및 교육
동아시아에서는 "펜 태블릿"이라고도 불리는 그래픽 태블릿이 중국어, 일본어, 한국어 문자를 컴퓨터에 입력하기 위해 IME 소프트웨어와 함께 널리 사용된다. 이는 키보드 입력보다 더 자연스러운 방식으로 여겨지며, 때로는 컴퓨터 마우스를 대체하기도 한다. 다만 알파벳 사용 문화권에서는 필기 인식 기술의 도입이 상대적으로 더디게 진행되었다.교육 분야에서도 그래픽 태블릿의 활용도가 높다. 교육자들은 교실에서 직접 쓴 필기 노트나 수업 내용을 프로젝터 등으로 보여주거나, 학생들이 제출한 과제물에 전자적으로 피드백을 남기는 데 사용한다. 특히 온라인 교육 환경에서는 교사가 학생의 과제를 채점하거나, 복잡한 시각 자료나 수학 방정식 등을 설명하는 라이브 튜토리얼 또는 수업에서 칠판처럼 활용하기도 한다. 학생들 역시 대학 강의 등에서 강사의 설명을 따라가며 노트 필기를 하는 용도로 그래픽 태블릿을 점점 더 많이 사용하고 있다. 그래픽 태블릿은 원활한 온라인 수업 진행을 돕고, 화상 회의 시스템 등에서 카메라와 함께 사용되어 실제 교실과 유사한 환경을 만드는 데 기여한다.
5. 4. CAD 및 기술 도면

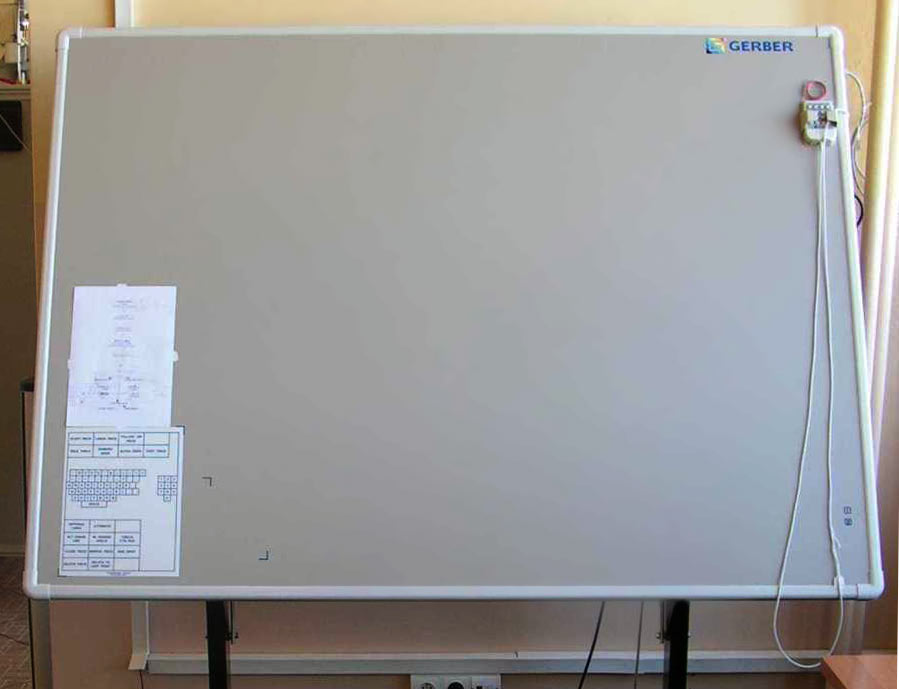

태블릿은 기술 도면 및 CAD 분야에서도 인기가 있으며, 태블릿 위에 종이를 올려놓고 사용하는 경우에도 일반적으로 기능에 영향을 주지 않는다.5. 5. 게임
그래픽 태블릿은 컴퓨터 마우스를 대신하는 포인팅 장치로도 사용되는데, 일부 사용자에게는 마우스보다 더 직관적으로 느껴질 수 있다. 그래픽 작업을 하는 사람이 마우스 대신 태블릿과 펜을 표준 컴퓨터 작업에 사용하기도 한다. 특히 인기 있는 리듬 게임인 osu!와 같은 일부 게임에서는 그래픽 태블릿을 입력 장치로 활용하여 플레이할 수 있다.[24]6. 유사 장치
전자 칠판은 최대 약 241.30cm 크기의 고해상도 벽 크기 그래픽 태블릿을 제공하며, 압력 감지 및 다중 입력을 위한 옵션을 제공한다. 이는 전 세계 학교나 회의실 등에서 점차 흔하게 사용되고 있다.[25]
터치스크린 역시 유사한 입력 방식을 사용한다. 초기의 저항막 방식 터치 스크린을 사용했던 개인 정보 단말기(PDA), 초기 스마트폰, 태블릿 PC, 닌텐도 DS 등은 보통 스타일러스 펜을 갖추고 있었지만, 스타일러스 입력의 정확성은 매우 제한적이었다.
반면, 최신 태블릿 컴퓨터나 노트북 등에서 주로 사용되는 정전식 터치 스크린은 일반적으로 광학 그리드나 압력 감지 필름을 이용하므로 특수한 포인팅 장치가 필요하지 않다. 하지만 일부 정전식 입력을 갖춘 최신 모델은 특수 스타일러스를 장착할 수 있으며, 이러한 입력 장치는 완전한 기능의 그래픽 태블릿과 유사하게 사용할 수 있다.[26][27][28]
