판처파우스트 3

3. 구성 및 작동 원리

판처파우스트 3는 데이비스식 무반동포 원리를 이용하여 발사 시 반동을 최소화한다. 발사관 후방으로 카운터 매스(counter mass, 금속 분말)를 발사하여 반동을 상쇄한다. 이 방식은 발사 에너지와 동등한 폭풍을 후방으로 방출하여 반동을 상쇄하는 크루프식이나 크롬스키트식에 비해 후방 폭풍이 적다. 카운터 매스는 금속 분말로, 발사 후 확산되어 멀리 날아가지 않기 때문에 후방의 아군에게 위험을 가하기 어렵다.^[19] 후방 10미터 이격 거리를 확보하면 실내나 밀폐된 공간에서도 발사할 수 있다.

탄약은 탄두와 발사 튜브로 구성된 일회용 부분과 조준경이 일체화된 그립 부분으로 나뉜다. 발사 시에는 전기 접점 보호 커버를 제거하고 그립부를 조립한다. 탄약부는 일회용이며, 그립부는 회수하여 재사용한다. 그립 부분은 재사용이 가능하며, 다양한 탄두와 호환된다.

탄두가 장전된 발사 튜브는 일회용이며, 소련이 독자적으로 발전시킨 RPG-7처럼 로켓 부스터가 달린 탄두를 사용하며, 사격 자세도 이와 유사하다. 발사는 충격 뇌관식이며, 발사된 탄두는 직후 안정익이 전개되어 로켓 모터에 점화, 가속하면서 비행한다.

사용 탄두는 독일 다이너마이트 노벨(Dynamit Nobel)의 PZF 3이다. 탄두에는 성형 작약탄을 이용한 대전차 고폭탄 외에도 폭발 반응 장갑에 대응할 수 있는 이중 탄두 탠덤 HEAT탄, 토치카와 같은 견고한 고정 목표를 파괴하기 위한 벙커 파우스트(Bunkerfaust DM32), 조명탄, 훈련용 축소탄 및 연습탄 등도 있다. 대전차 고폭탄은 탄두 선단의 프로브 (신관)를 신장시킨 후 사용하지만, 신관을 축소한 채 발사하면 고폭탄으로 사용 가능하다. 프로브에는 일반적으로 고무 재질 보호 커버가 부착된다.

그립부(Griffstück)는 어떤 탄두와도 공용으로 사용 가능하며, 야시 조준기나 텔레비전 모니터를 이용한 리모컨식 발사대, 센서를 사용한 자동 발사대 등도 있다. 다이너레인지(Dynarange, 레이저 거리 측정기와 탄도 계산기 조합)는 다이너마이트 노벨 사에서 개발한 전자식 조준기로 유효 사거리가 연장되었다.

그립부 프레임은 알루미늄 일체 성형으로, 앞뒤 접이식 그립, 접이식 어깨받이, 조준기로 구성된다. 조준기는 경질 우레탄수지로 보호되어 있다. 후부 그립에는 내부에 그 동작과 연동된 격발기가 2개 있으며, 당기면 2개의 격발기가 올라와 발사 태세가 최종적으로 갖춰진다. 격발기는 2개가 동시에 작동하며, 어느 한쪽에 이상이 있어도 뇌관을 칠 수 있다. 사격 시 불발이 발생하면, 후부 그립을 일단 접었다가 다시 당겨서 재격발한다. 구조상 후부 그립은 수직이며 각종 라이플과는 유사하지 않다. 그립부 제조를 담당하는 H&K사 각인은 프레임에 새겨져 있다. 제조 번호는 탄약 튜브 전기 접점부에 각인되며, 그립부에서는 보이지 않는다.

제거 시에는 앞서 설명한 과정을 거꾸로 수행하지만, 전방 그립은 스토퍼 기구가 없어 탄약 튜브에서 분리한 후에 접기 때문에 주의해야 한다. 이때 후부 그립을 접으면 강제로 안전 장치 레버가 안전 위치로 복귀한다.

조준기 기부에는 각종 액세서리용 20mm 레일이 있다. 다이너레인지는 이것과 조준기 고정 부분을 이용하여 장착된다.

구조상 무게 중심이 전방으로 쏠려 있으며, 탄두 발사 시 무게 변화에 따른 동요 등을 억제하기 위해, 지면이나 벽에 몸을 기대고 사격하는 것이 권장된다. 전방 그립은 약간 길게 설계되어 있으며, 사격 시에 모노포드로 사용할 수 있다. 전투 교범에서 의탁 없이 사격하는 것을 비상용으로 하는 채용국도 있다.

4. 제원 및 성능

판처파우스트 3는 Panzerfaust 3^de의 약자로, 소형, 경량, 견착식, 무유도 대전차 무기이다. 110mm 탄두가 장착된 일회용 캐니스터와 재사용 가능한 발사 및 조준 장치로 구성된다.^[5] DM12 및 DM12A1 발사체는 옥톨 7030이 채워진 성형 작약 탄두이며, 탠덤 DM22 탄두는 추진 장치를 포함하여 PBX 옥토젠(약 95% β-HMX)으로 만들어진다.

초기 변종은 다루기 어렵고 불편하다는 평가를 받았으며, 발사 메커니즘에 고장 위험이 있었다.^[5] 그러나 후폭풍이 적어 밀폐된 공간에서도 발사할 수 있다. 튜브 뒷부분에는 플라스틱 과립이 채워져 있어 '무반동 대질량 원리'에 의해 폭발 효과를 최소화한다.

발사체의 부스터 추진제는 스프링 메커니즘을 통해 볼트에 의해 점화된다. 발사기에서 배출된 발사체는 안전 거리를 활공한 후 로켓 모터가 점화되어 최대 속도로 가속된 후 충돌한다.

손잡이, 발사기, 총열 모양 및 광학 조준경은 인체 공학적 디자인을 따르며, 모든 사격 자세(엎드려 쏘기, 무릎 쏘기, 서서 쏘기)에서 사용하기 쉽다.^[4] 무기 발사 후, 광학 조준경이 부착된 발사 메커니즘은 재사용 가능하다. 야간 전투를 위해 야간 투시 장치 또는 잔광 증폭기를 광학 조준경 앞에 설치할 수 있다.^[4]

안전 예방 조치로 탄두에 내장된 뇌관은 안전 메커니즘에 의해 해제되며, 약 5m 비행 후 탄두가 장전된다. 장전된 탄두는 충돌하거나 추진제가 소모될 때 폭발한다.

표준 대전차 버전은 성형작약 탄두를 사용하며, 탠덤 중공형 탄두는 반응장갑 관통을 위해 설계되었다. 벙커, 경장갑 차량 및 소프트 타겟을 위한 버전도 존재한다.

4. 1. 주요 제원 (PzF 3 기준)

5. 개량형

판처파우스트 3는 다양한 개량형이 존재하며, 지속적인 성능 향상이 이루어지고 있다.^[7]

• '''판처파우스트 3 (PzF 3):''' 고폭 대전차탄(HEAT) 탄두(110mm 노즈 프로브)를 가진 초기형이다. 주간 광학 조준경으로는 이동 목표물에 대해 300m, 정지 목표물에 대해 400m의 사거리를 가진다.
• '''판처파우스트 3-T:''' 3-T 탠덤 탄두 HEAT 탄두와 초기형 주간 조준경을 갖춘 개량형이다. 이동 목표물에 대해 300m, 정지 목표물에 대해 400m까지 효과적이다. 야간 조준경은 선택 사항이다.
• '''판처파우스트 3-T600:''' IS2000 컴퓨터 레이저 주간 조준경을 추가하여 이동 목표물에 대해 최대 600m까지 사거리를 늘린 개량형이다. 음향 탐지 및 IR 센서 트리거를 사용하는 SIRA 센서 패키지가 장착된 고급 삼각대 마운트와 Simrad KN250 시리즈 II 야간 조준경을 사용한다. 획득에서 발사까지의 시간은 3~4초이다.
• '''판처파우스트 3-IT600:''' 900mm의 장갑을 관통하는 최신 3-IT 탄두(ERA 뒤 장갑에 대해서는 750mm 관통)를 추가한 개량형이다.^[8] Pzf-3-LR/RS, PzF-N 버전 사용 가능하다. Pzf-3-LR은 반능동 레이저 호밍(SAL-H) 시스템을 사용하며 CO₂ 레이저 유도 장치와 SAL-H 탄두가 필요하다. 사거리는 800m이며, 장갑 관통력은 700mm이다. Pzf-N은 영국의 NLAW 경쟁을 위해 설계되었다.
• '''판처파우스트 3LTW:''' 10kg 미만의 경량 발사기이다. 표준 대전차 버전으로 성형작약 탄두를 사용한다.

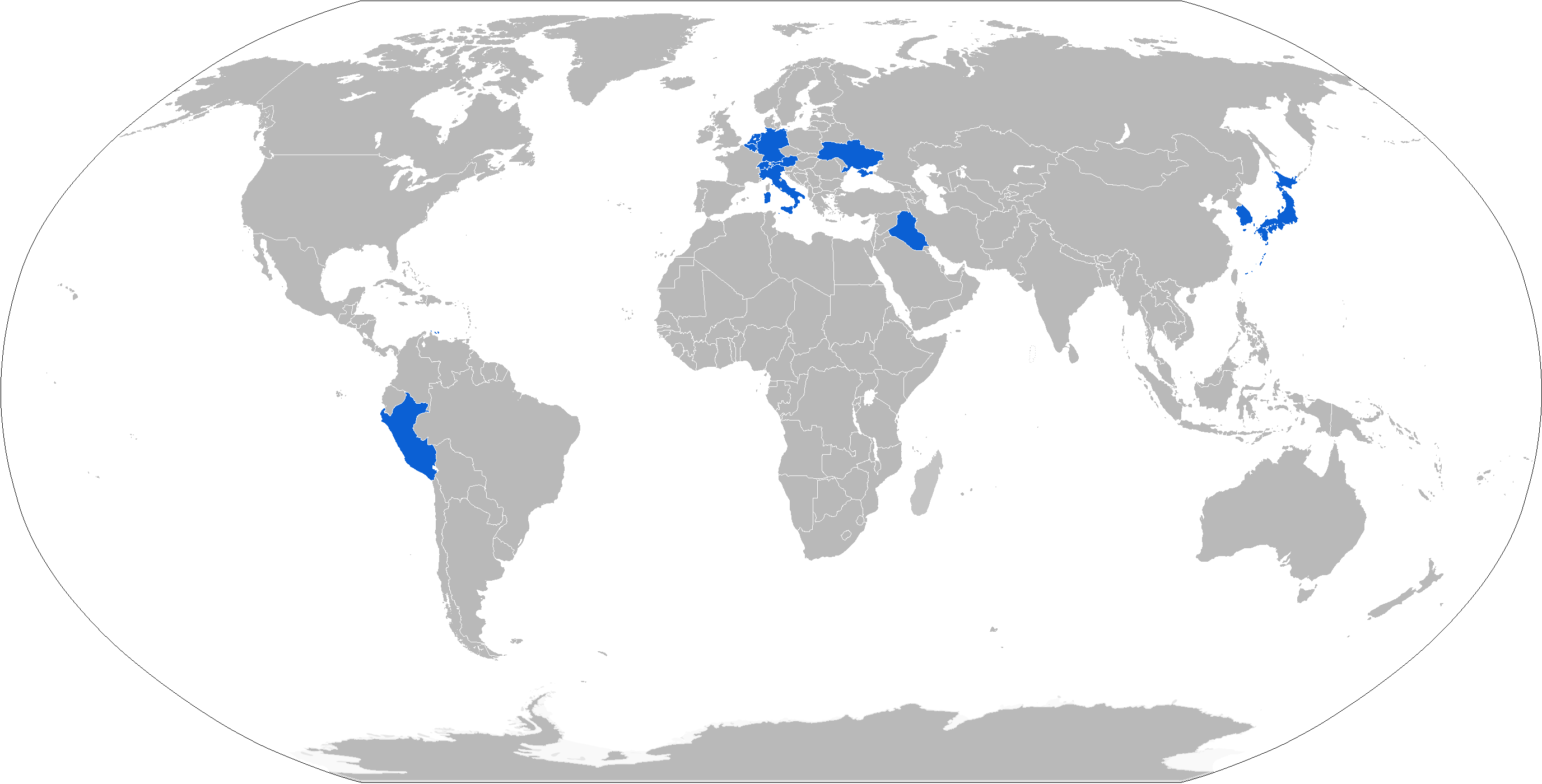

6. 운용 국가

6. 1. 주요 운용 국가

7. 대한민국에서의 운용

대한민국 육군에서는 판처파우스트 3를 "110mm 개인 휴대 대전차탄"이라는 제식명칭으로 채택하여 운용하고 있다.^[15] IHI 에어로스페이스(구 닛산 자동차 우주항공 부문)가 라이선스 생산을 담당하는 형태로 국산화되었다. 초기에는 후방 지원 부대의 자위 화기로 채용되었으나, 현재는 보병 및 공병 부대에 우선적으로 배치되고 있다.

소총반에 1정씩 장비되며, 탄약으로 분류되기 때문에 소총수가 운용을 담당한다.^[21][22]
