BM-30

3. 특징

BM-30은 소련이 연성 및 강성장갑을 지닌 자주포나 미사일 시스템을 파괴하기 위해 1980년대 초에 개발하여 1987년부터 대량생산되어 배치되기 시작했다. 서방에서는 1983년에 최초로 발견되었다.^[35] 미국의 M270A1 MLRS와 필적하는 성능을 가진 세계에서 가장 큰 구경의 다연장로켓포로, 1문이 일제사격시 총 864발의 자탄을 살포하여 소도시 하나를 파괴할 수 있는 화력을 지녔다.^[35]

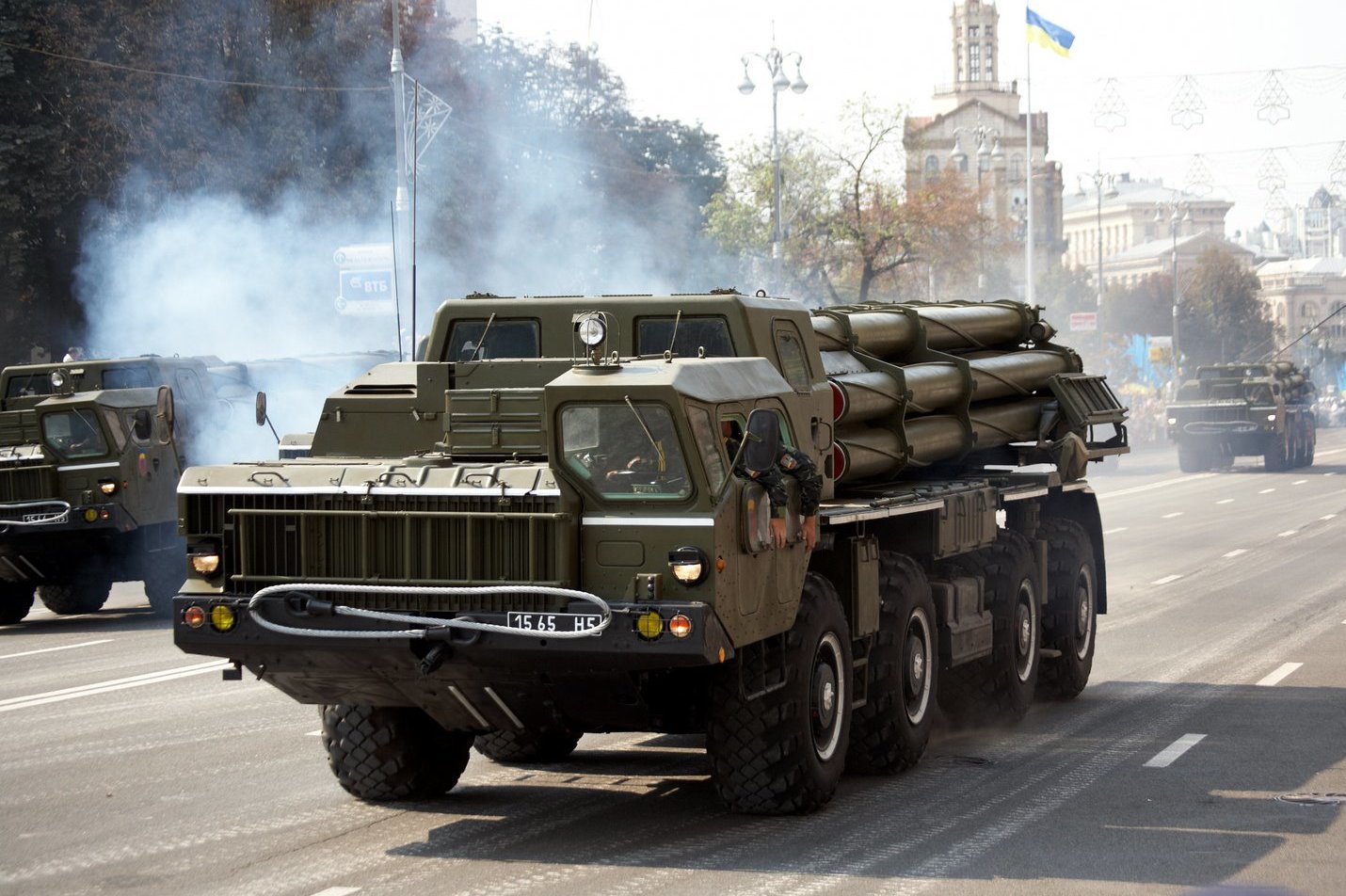

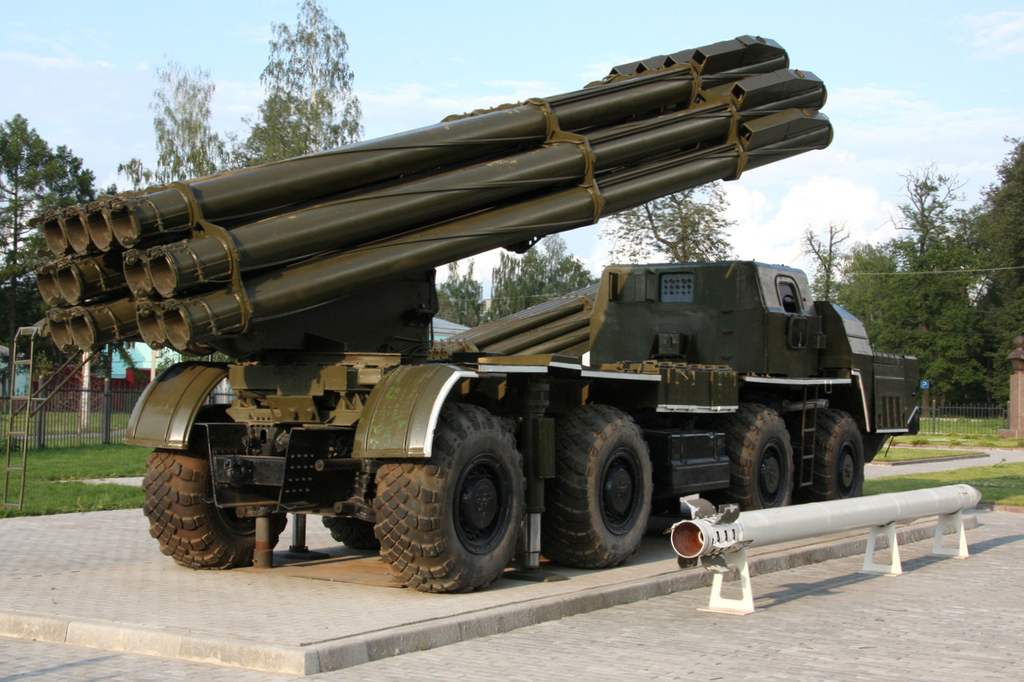

MAZ-543M/MAZ-7910 대형 8륜 트럭에 300mm 로켓탄 12연발 발사기 9A52-2를 장착하고, 간접 조준 시 탄도를 계산하기 위한 사격 통제 장치를 갖추고 있다. 로켓탄 발사 시에는 차체 4곳에 있는 아웃트리거를 내려 차체를 고정한다. 70~90km의 장사거리를 활용하여 적군의 포병 진지, 야전 사령부, 연료 및 탄약 등 물자 집적소, 부대 집결 지역의 장갑 및 비장갑 목표를 공격한다. 12발을 38초 만에 발사하지만, 재장전에는 20분이 소요된다.^[35]

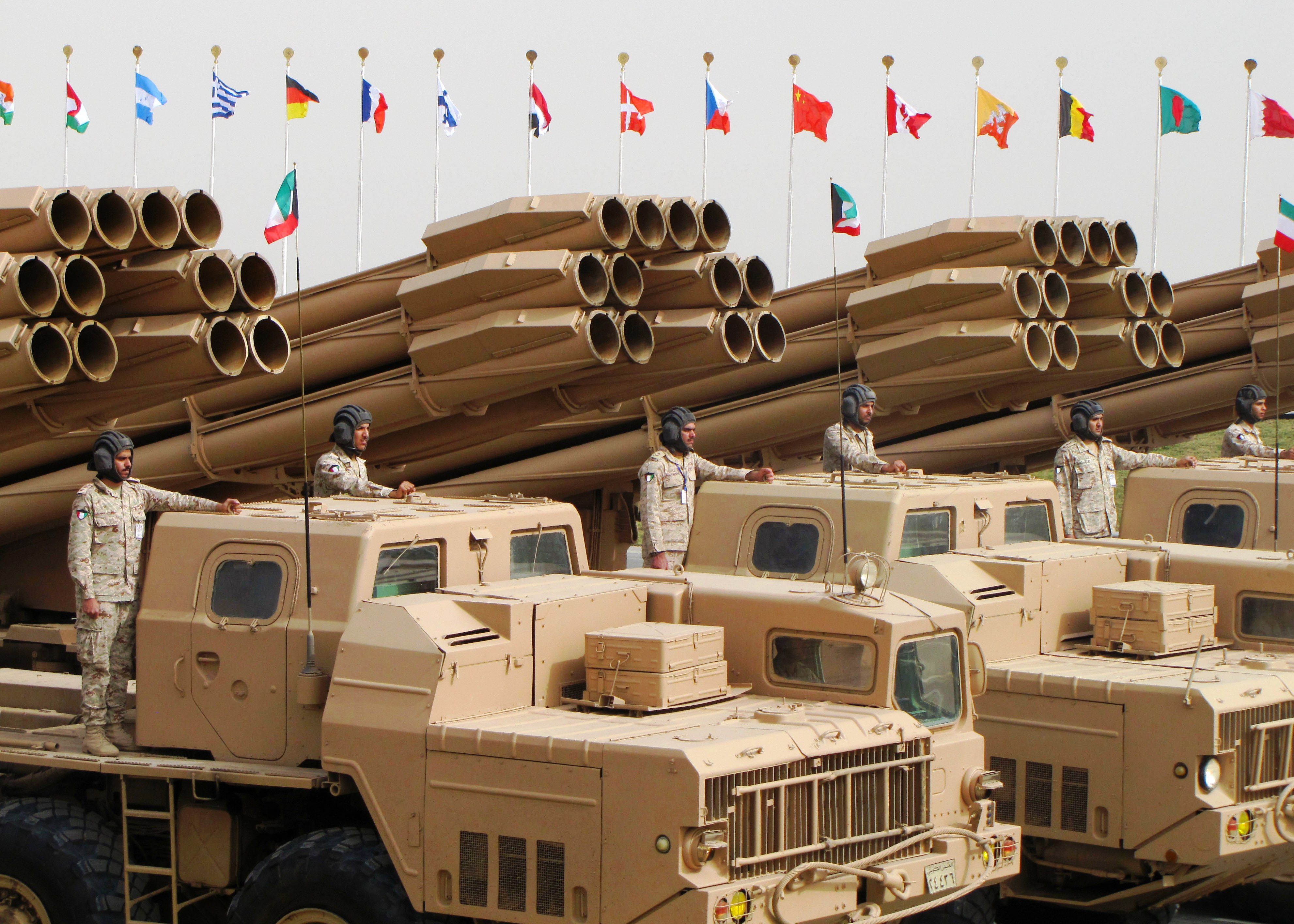

BM-30은 1987년에 도입되었으며, 구소련 국가 외에는 알제리, 인도, 쿠웨이트에 수출되었다. 중화인민공화국은 소수를 참고용으로 구입한 후, 03식 300mm 12연장 자주 로켓포(PHL-03)을 개발하여 중국 인민 해방군 육군이 정식 채용했다. 03식은 MAZ-543을 역설계하여 개발한 8륜 중트럭을 차체로 사용한다.^[36]

3. 1. 구성 요소

• 로켓 '''9M55''' 또는 '''9M528''' (컨테이너에 들어 있음)
• '''BM 9A52-2''' 발사 차량

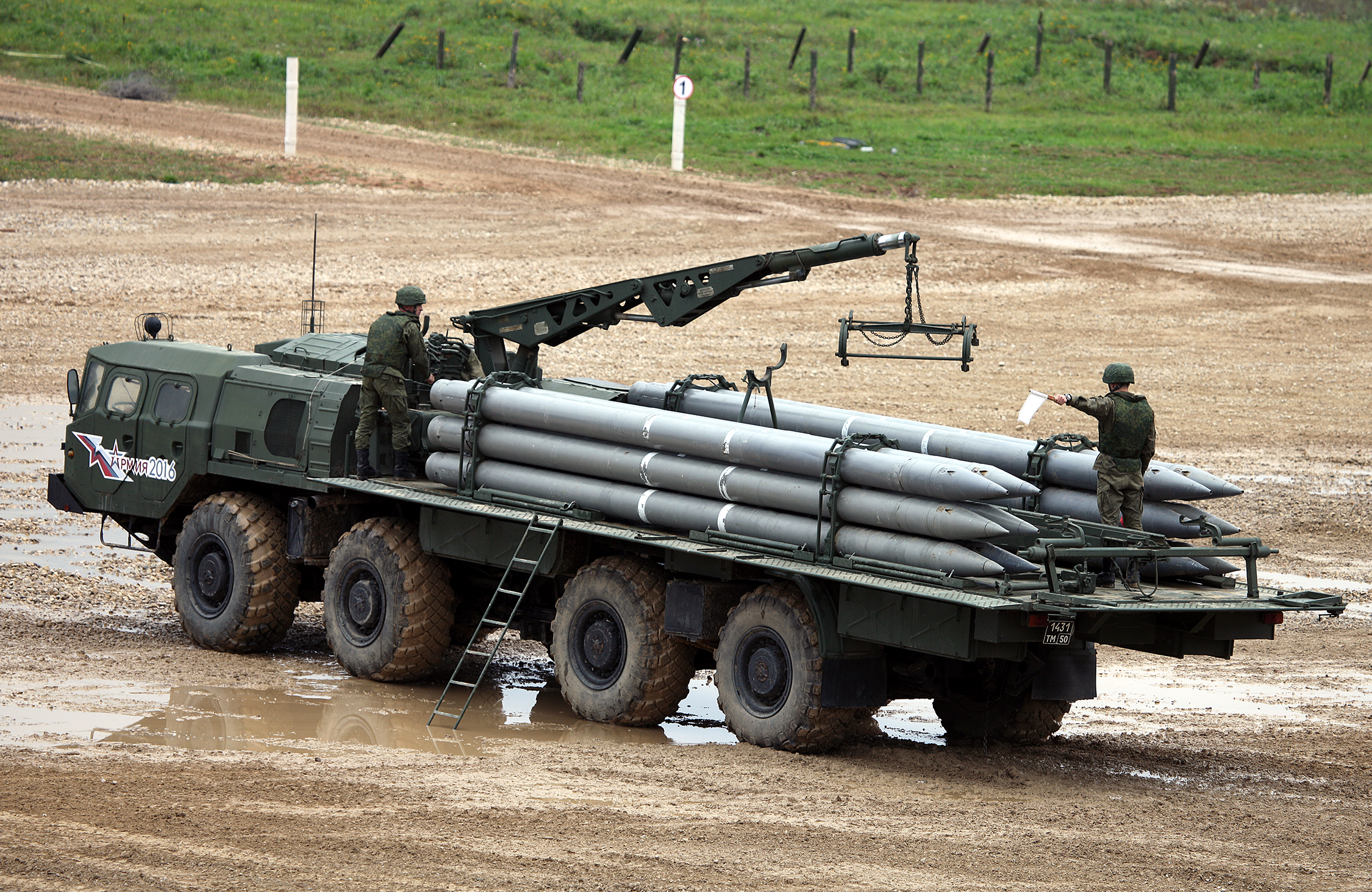

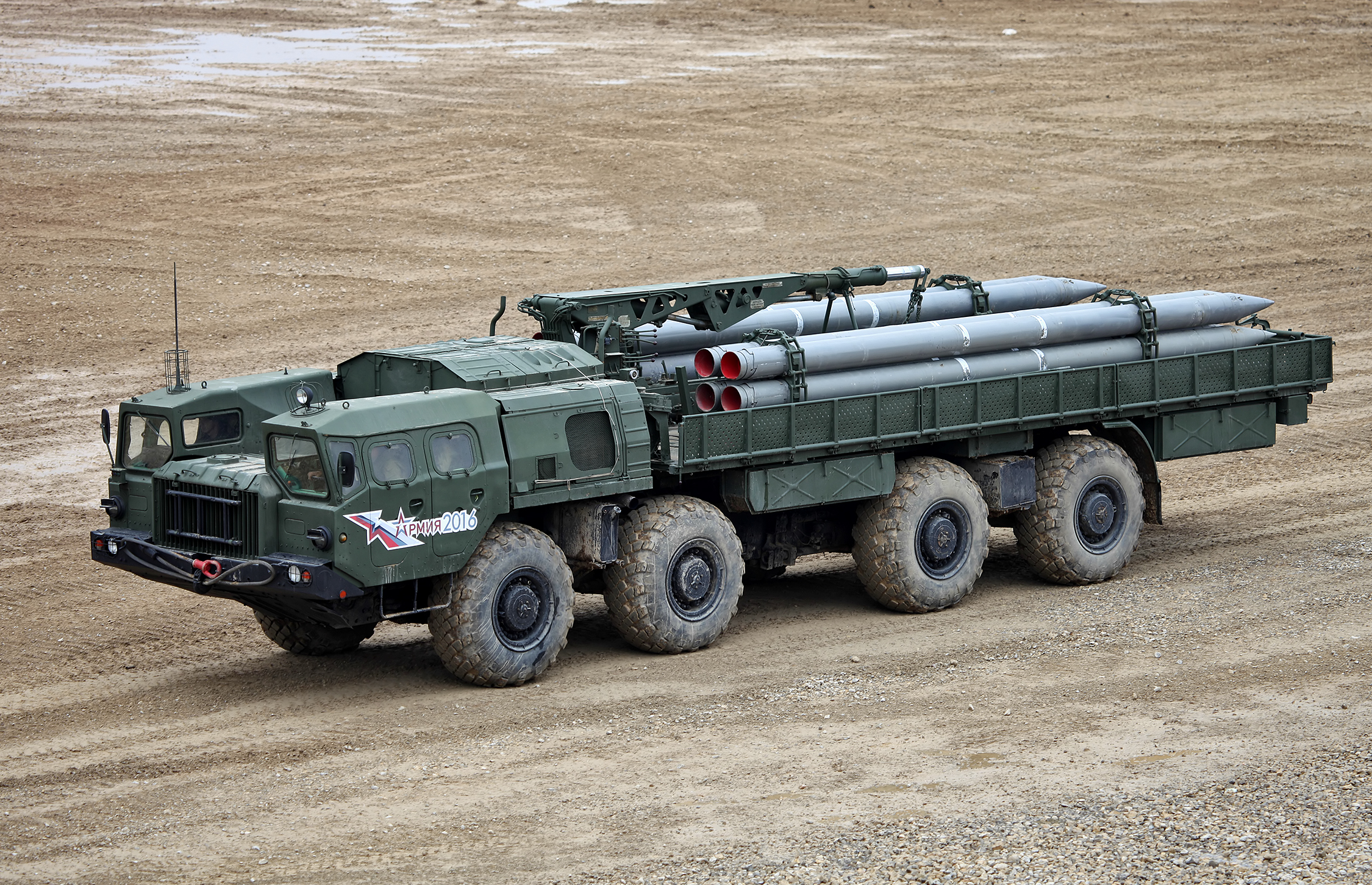

• 850kg 크레인과 12개의 예비 로켓을 갖춘 '''TZM 9T234-2''' 재장전 차량
• 지휘소 1K123 "비바리"(Vivary)의 자동화된 사격 통제 장비
• 정비 차량 '''PM-2-70 MTO-V'''
• 병기 장비 세트 '''9F819'''
• 훈련 시설 '''9F827''' 및 '''9F840'''

• 측량되지 않은 사격 위치에서 사격 가능
• 승무원이 객실에 머물면서 조준점 없이 발사관 묶음 설치 가능
• 발사관 묶음의 세로축 방위각 자동 결정
• 발사관 묶음 설치, 차량 이동 경로 및 위치, 목적지, 이동 방향에 대한 시각적 그래픽 정보 표시 (비디오 터미널)
• 사격 위치에 머무는 시간을 단축하여 MLRS 생존성 향상
• 악천후 및 야간에 발사 요원의 편안함 증대
• 차량이 신속하게 사격 위치를 변경하고 자율적으로 이동할 수 있도록 하는 항법 및 측량 장비 덕분에 독립적인 작동 증가
• 전투 승무원 감축

3. 2. 성능

BM-30은 MAZ-543M/MAZ-7910 대형 8륜 트럭에 300mm 로켓탄 12연발 발사기 9A52-2를 장착하고, 간접 조준 시 탄도를 계산하기 위한 사격 통제 장치를 갖추고 있다. 로켓탄 발사 시에는 차체 4곳에 있는 아웃트리거를 내려 전복되지 않도록 차체를 고정해야 한다. BM-30은 70~90km의 장사거리를 활용하여 적군의 포병 진지, 야전 사령부, 연료 및 탄약 등 물자 집적소, 부대 집결 지역의 장갑 목표 및 비장갑 목표를 공격 대상으로 한다. 12발을 38초 만에 발사하지만, 재장전에는 20분이 소요된다.^[35]

3. 3. 제원

BM-30은 MAZ-543M/MAZ-7910 대형 8륜 트럭에 300mm 로켓탄 12연발 발사기 9A52-2를 장착하고, 간접 조준 시 탄도를 계산하기 위한 사격 통제 장치를 갖추고 있다.^[35] 로켓탄 발사 시에는 차체 4곳에 있는 아웃트리거를 내려 전복되지 않도록 차체를 고정해야 한다. BM-30은 70~90km의 장사거리를 활용하여 적군의 포병 진지, 야전 사령부, 연료 및 탄약 등 물자 집적소, 부대 집결 지역의 장갑 목표 및 비장갑 목표를 공격 대상으로 한다. 12발을 38초 만에 발사하지만, 재장전에는 20분이 소요된다.^[35]

3. 4. 파생형

• '''9A52''' - MAZ-79111 트럭에 탑재된 표준형이다.
• '''9A52-2''' - MAZ-543M 트럭에 탑재된 개량형이다.
• '''9A52-2T''' - 타트라 T816 10×10 트럭을 기반으로 한 수출형이다.^[15]
• '''9A52-4''' - KamAZ-6350 트럭에 탑재된 6연장 모듈식 로켓 팩을 장착한 더 가볍고 공중 수송이 가능한 버전으로, 2007년에 공개되었다.
• DT-30PM 궤도 차량에 로켓을 탑재한 북극 버전이다.^[16]
• '''9A54''' - GLONASS 수신기와 자동화된 디지털 FCS로 업그레이드된 토네이도-S이다.^[3][17]

4. 로켓탄

BM-30에 사용되는 로켓탄은 다양한 종류가 있으며, 각각 다른 목적과 성능을 가지고 있다. 로켓탄의 기본 제원은 무게 800kg, 길이 7.6m이며, 사거리는 20km에서 최대 120km까지 다양하다.

9M55K는 72개의 대인 집속탄을 탑재하여 넓은 지역의 인명 살상을 목표로 한다. 9M55K1은 5개의 자체 유도 대전차 자탄을 탑재하여 전차와 같은 장갑 목표물을 공격하는 데 사용된다. 9M55K4는 25개의 대전차 지뢰를 살포하여 적 기갑부대의 진격을 늦추는 용도로 쓰인다. 9M55K5는 646개의 소형 자탄을 탑재하여 인명과 경장갑 차량을 공격할 수 있다. 9M55F는 분리형 고폭탄두를 사용하여 파편 효과를 극대화한다. 9M55C는 열압력 탄두를 사용하여 건물이나 벙커와 같은 밀폐된 공간을 파괴하는 데 효과적이다.

9M528 로켓탄은 사거리가 90km로 늘어났으며, 9M534는 UAV를 탑재하여 정찰 및 표적 획득에 활용할 수 있다. 9M542는 관성 및 GLONASS 유도 시스템과 4개의 카나드를 통해 정밀도를 높여 사거리가 120km에 달한다.

5. 운용 국가

BM-30은 1987년에 도입되었으며, 구소련 국가 외에도 여러 국가에 수출되었다. 다음은 BM-30 및 파생형 운용 국가 목록이다.

6. 실전 기록

시리아군은 시리아 내전 동안 반군을 상대로 BM-30 시스템을 사용했으며, 조바르 전투에서도 사용되었다.^[6] 러시아가 지원하는 민병대가 우크라이나 군사 기지에 폭발물과 집속탄을 투하하는 데 사용되었으며, 우크라이나군도 마찬가지로 사용했다.^[7][8] 친러시아 반군이 BM-30을 사용하는 모습이 여러 차례 목격되었다.^[9][10] 러시아 육군은 2015년 10월 시리아 내전 당시 BM-30을 사용했다.^[11]

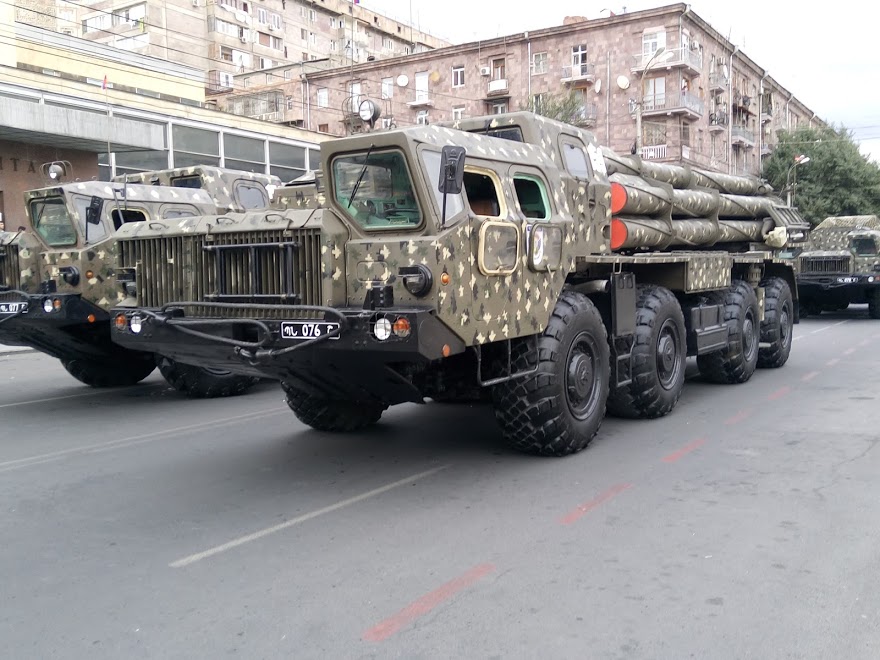

2020년 나고르노-카라바흐 전쟁 동안 아르메니아와 아제르바이잔은 모두 스메르치 로켓으로 서로의 영토를 공격했다.^[12]

2024년 3월 현재, 러시아의 우크라이나 침공에서 러시아 군 BM-30 2대가 파괴된 시각적 증거가 있다.^[13] 스메르치 로켓은 벨고로드에서 발사되었다. 하르키우 전투 동안 2월 27~28일 이틀 동안에만 11발의 스메르치 로켓이 발사되었다고 한다.^[14]

7. 북한

대한민국은 불곰사업을 통해 BM-27과 BM-30 도입을 원했다.^[1] 2015년 10월 10일, 조선로동당 창건 70주년 열병식에서 신형 300mm 방사포인 KN-09가 최초로 공개되었다.^[2]

8. 유사 체계

• – 완산 WS-2400 8x8 험지 주행 트럭을 기반으로 한, 외관상 유사한 미사일이다. 그러나 PHL-03과 BM-30은 부품 호환이 되지 않아 별개의 미사일이다. 이 중국 차량은 ZF 프리드리히샤펜으로부터 기술 이전을 받아 중국 완산에서 제조된 독일 설계 디젤 엔진, 변속기 및 유압 장치를 사용한다. 1990년대 후반에 시작된 이 프로그램은, 1996년에 중국군이 처음으로 새로운 장거리 다연장 로켓 발사 시스템(SPMRLS)에 대한 요구 사항을 발표한 것을 의미한다고 한다. 이 프로그램은 BM-30 스메르치를 구매하면서 주요 재설계 변경을 거쳤다.^[29] 많은 중국인들이 유도 자율 추진 다연장 로켓 발사 시스템(SPMRLS)이라고 부르지만, PHL96은 엄밀히 말하면 유도 SPMRLS가 아니다. 기술적으로는 어떤 로켓도 유도되지 않기 때문이다. 유도는 실제로 9M55K1 클러스터 탄약과 같은 하위 탄약을 통해 달성된다. PHL96의 후계기인 PHL03이 곧바로 취역했기 때문에 PHL96은 매우 제한적인 수량만 중국군에 배치되었다.

• '''A-100''' – 1990년대 후반 베이징에 기반을 둔 중국 발사체 기술 연구원(CALT)이 개발한 300 mm, 10연장 다연장 로켓 발사기. A-100의 최소 사거리는 40 km이고 최대 사거리는 100 km이다.

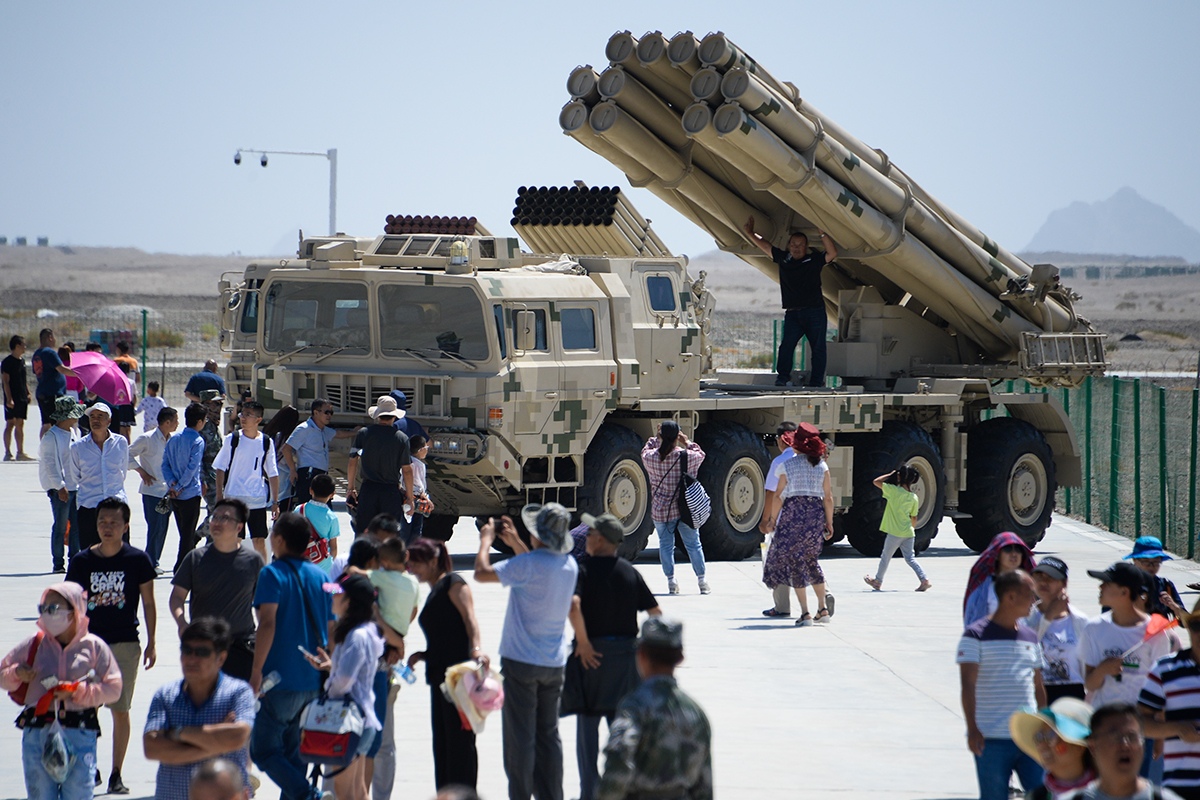

• '''PHL-03''' – 사거리 150 km의 PHL96의 중국 개발 모델.^[30] PHL03은 90A식 SPMRL과 유사한 GPS/GLONASS를 통합한 컴퓨터 제어 사격 통제 시스템(FCS)을 갖춘 고도로 디지털화된 PHL96으로, 승무원은 4명(BM-30/PHL96의 경우 3명)이며, 전작인 PHL96 이후 1~2년 만인 2004~2005년경에 취역했다. PHL96과 마찬가지로, PHL03은 로켓 자체가 아니라 하위 탄약이 유도되기 때문에 정확히 유도 SPMRL이 아니다.
• '''AR-1''' – PHL03의 중국 개발 모델. 로켓 자체에 WS 시리즈 SPMRL에 사용된 단순한 원시적인 캐스케이드 관성 종말 유도를 통해 유도되는 BM-30 SPMRL의 중국 버전의 첫 번째 모델이다. 이후 중국 버전의 표준이 되었다. 러시아는 탄도 추적 레이더에 의해 감지되면 즉시 로켓 비행의 오차를 수정하기 위해 중간 경로 무선 명령 유도를 갖춘 BM-30의 유도 버전을 이미 개발했지만, 재정적 제약으로 인해 채택되지 않았다.
• '''AR-1A''' – AR-1의 중국 개발 모델. AR-1의 10연장 버전으로, 2개의 발사 상자에 각각 5개의 확장형 발사관이 들어 있다. 로켓이 발사되면 이전 버전처럼 각 튜브를 개별적으로 재장전하는 대신 전체 발사 상자가 교체되므로 재장전 시간이 크게 단축된다.^[31][32]
• '''A-100E''' – AR-1A의 수출형. 파키스탄군에서 사용 중이다.
• '''AR-2''' – 노린코에서 제조한 AR-1/1A의 중국 개발 모델로 사거리가 130 km로 증가했다.^[33]
• '''AR-3''' – 노린코에서 제조한 중국 시스템으로 300 mm 또는 370 mm 로켓 발사^[34]
• '''Vilkha''' - 2018년 우크라이나 로켓군에 배치된 스메르치 시스템의 우크라이나 개발 모델.
