1. 개요
D-sub는 겉모습과 핀 수에 따라 종류가 나뉘는 전기 커넥터이다. D-sub는 RS-232 직렬 통신, 컴퓨터 비디오 출력, 게임 컨트롤러 포트 등 다양한 용도로 사용된다. 핀 수와 배열에 따라 DE-9, DA-15, DB-25 등이 있으며, 마이크로 D, 나노 D와 같은 소형화된 변형도 존재한다. 전선 연결 방식으로는 납땜, 절연 변위, 크림프, PCB 핀, 와이어 랩 등이 있다.
더 읽어볼만한 페이지
- 컴퓨터 단자 - 직렬 포트
직렬 포트는 컴퓨터와 주변 기기가 비트 단위로 데이터를 순차적으로 전송하는 통신 인터페이스로, RS-232 표준을 통해 널리 사용되었으나 현재는 USB에 밀려 사용이 줄었지만 특정 분야에서 여전히 활용된다. - 컴퓨터 단자 - 병렬 포트
병렬 포트는 여러 선을 사용하여 데이터를 동시에 전송하는 통신 인터페이스로, 과거에는 프린터, 스캐너 등 다양한 주변 기기 연결에 사용되었으나 USB 등장 이후 사용이 줄었지만 일부 산업 장비나 특정 용도, 간단한 인터페이스 방식으로 활용되고 있다. - 컴퓨터 버스 - NMEA 0183
NMEA 0183은 선박용 GPS, 자동식별장치(AIS) 등 항해 장비에서 데이터를 송수신하는 데 사용되는 ASCII 기반의 직렬 통신 프로토콜로, RS-422 전기 표준을 사용하며, 문장 형태의 데이터를 통해 정보를 전달하고, 물리 계층, 데이터 링크 계층, 애플리케이션 계층의 3가지 레이어로 구성되어 다양한 소프트웨어에서 지원된다. - 컴퓨터 버스 - 인피니밴드
인피니밴드는 고성능 컴퓨팅 환경에서 서버, 스토리지, 네트워크 장치 간 고속 데이터 전송을 위한 직렬 통신 기술로, 슈퍼컴퓨터나 데이터 센터에서 주로 사용되지만 이더넷 기반 기술과의 경쟁 및 새로운 컴퓨팅 환경에 대한 적응이라는 과제를 안고 있다.
| D-sub | |
|---|---|
| 개요 | |
 | |
| 종류 | 전기 커넥터 |
| 발명 | 아이티티 캐논 |
| 설명 | |
| 용도 | 컴퓨터 통신 계측 장비 |
| 특징 | D자 모양의 금속 쉴드 다양한 핀 수 (9핀, 15핀, 25핀, 37핀, 50핀 등) |
| 변형 | 표준 크기 고밀도 (High Density) 혼합 접점 (Mixed Contact) |
| 용어 | "D-sub" 또는 "D-subminiature"로 불림 "D-서브"로 줄여서 부르기도 함 |
| 기술 정보 | |
| 핀 배열 | 다양한 핀 배열 존재 (예: DE-9, DA-15, DB-25, DC-37, DD-50, DE-15HD) |
| 데이터 전송 방식 | 직렬 통신 (RS-232, RS-422, RS-485) 병렬 통신 비디오 신호 (VGA) |
| 재료 | 절연체: 플라스틱 (PBT, 나일론 등) 접점: 구리 합금 (금 도금 또는 주석 도금) 쉴드: 금속 (강철, 황동 등) |
| 표준 및 규격 | |
| 표준 | MIL-DTL-24308 IEC 60807 DIN 41652 |
| 관련 규격 | 각 산업 분야별 특정 규격 존재 |
| 응용 분야 | |
| 컴퓨터 | 직렬 포트 (DE-9) 병렬 포트 (DB-25) VGA 포트 (DE-15) |
| 통신 장비 | 네트워크 장비 모뎀 |
| 계측 장비 | 신호 발생기 오실로스코프 |
| 산업 자동화 | PLC 센서 |
| 의료 장비 | ECG 모니터 혈압 측정기 |
| 참고 | |
| 관련 용어 | D-sub 커넥터 커넥터 전자 부품 |
| 제조사 | 아이티티 캐논 암페놀 몰렉스 |
| 기타 | |
| 주의사항 | 핀 배열 및 극성 확인 필요 무리한 힘을 가하지 않도록 주의 |
2. 종류
D-sub 단자는 겉모습과 핀 수에 따라 종류가 나뉜다. D-sub 단자의 이름에서 첫 문자 D는 D-sub 단자를 가리키며, 두 번째 문자는 쉘 크기(A=15핀, B=25핀, C=37핀, D=50핀, E=9핀)를 나타낸다. 예를 들어 DA15는 A 크기(15핀 단자 크기)의 15핀 단자를 나타낸다. E 크기(9핀 단자 크기)에 15핀을 배열한 DE15는 DA15와 달리 3열로 핀이 배치되어 있다.
컴퓨터에서는 주로 다음과 같은 D-sub 단자들이 사용된다.
- 9핀 (DE-9 단자): RS-232를 비롯한 직렬 포트로 쓰인다. 아타리 2600 조이스틱 단자로도 쓰였으며, 이후 "아타리 규격"으로 불리며 MSX, X68000, FM TOWNS 등에도 사용되었다. PC의 CGA, HGC 디스플레이 단자이기도 했다.
- 15핀 (DA-15/DE-15 단자): 화면 연결용으로 쓰이며, 핀의 열이 3개인 경우 VGA 단자라고도 불린다. 게임 포트로도 쓰인다.
- 25핀 (DB-25 단자): 병렬 포트 및 RS-232 등 직렬 포트로 쓰인다. 매킨토시 등에서 SCSI 단자로도 쓰였다.
아래 단자들은 Half D-Sub(하프 디 서브) 등으로 불리지만, 본래 D-sub 규격과는 다르다.

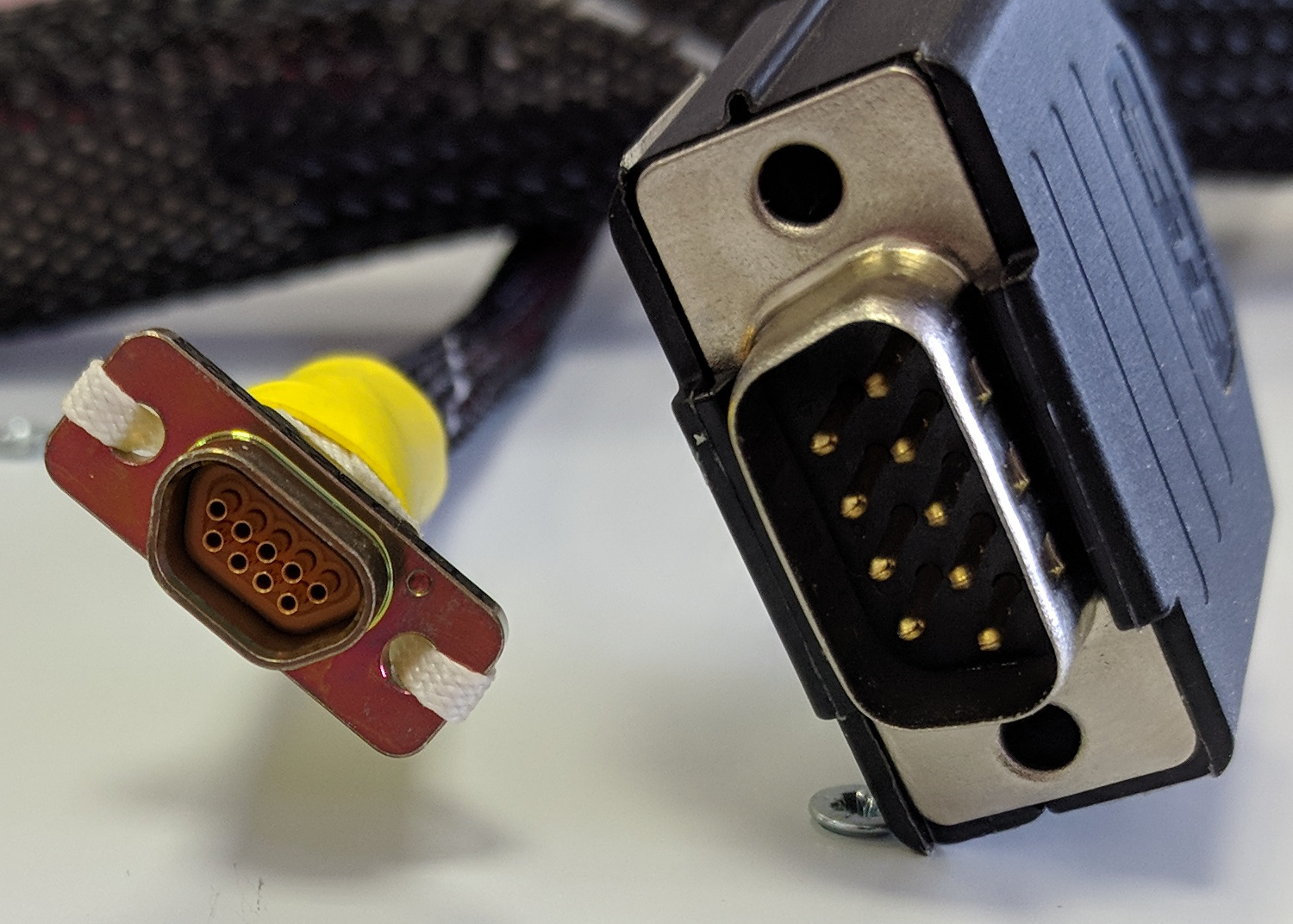

캐논은 일반 접점 대신 더 큰 접점을 가진 '콤보' D-sub을 생산하여 고전류, 고전압 또는 동축 케이블 연결에 사용했다. DB13W3은 고성능 비디오 연결에 주로 사용되었으며, 10개의 일반 핀과 빨강, 녹색, 파랑 비디오 신호를 위한 3개의 동축 접점을 제공했다. 콤보 D-sub은 현재 다른 회사에서도 다양한 구성으로 제조되고 있다.[9]
D-sub 제품군과 유사한 외형을 가진 ''HD-50'', ''HD-68'' 등의 커넥터는 DB-25의 절반 정도 너비의 D자형 쉘을 가지며, SCSI 연결에 흔히 사용된다.
D-sub 커넥터는 현재 국제 표준 IEC 60807-3 / DIN 41652에 의해 정의된다. 미국 군대에서는 D-서브미니어처 커넥터에 대한 MIL-DTL-24308 표준을 유지하고 있다.[10]
2. 1. 일반 밀도
D-sub 커넥터는 그 형태 및 핀 수에 따라 분류된다. 널리 사용되는 명명법은 첫 번째 문자가 D-sub 커넥터를 나타내고, 두 번째 문자가 쉘 크기 (A=15핀, B=25핀, C=37핀, D=50핀, E=9핀), 이어지는 숫자가 핀 수를 나타낸다. 예를 들어 DA15는 쉘 크기 A(15핀 커넥터의 크기)의 15핀 커넥터를 나타낸다. 9핀 크기에 해당하는 쉘 크기 E에 15핀을 배열한 것은 DE15로 호칭되며, 이는 DA15와 달리 3열로 핀이 배치된 형태를 하고 있다.[6]컴퓨터용으로는 주로 다음의 것들이 사용되고 있다.
| 이름 | 설명 |
|---|---|
| DE-9 단자 | RS-232를 비롯한 직렬 포트로 쓰인다. 아타리 2600의 조이스틱 단자에도 쓰였다. 이 단자는 나중에 일반적으로 "아타리 규격"으로 불리면서 MSX나 X68000, FM TOWNS에도 쓰였다. PC의 CGA, HGC 등의 디스플레이 단자이기도 했다. |
| DA-15/DE-15 단자 | 화면 연결용으로 쓰이며 핀의 열이 3개라면 VGA 단자라고도 불린다. 이러한 종류의 단자는 게임 포트로도 쓰인다. |

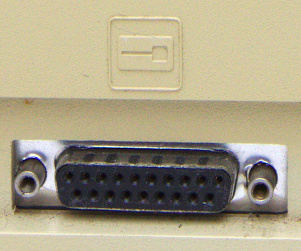

| DB-25 단자 | 병렬 포트 및 RS-232 등 직렬 포트로 쓰인다. 매킨토시 등의 컴퓨터 환경에서 SCSI 단자로도 쓰였다. |
2. 2. 고밀도

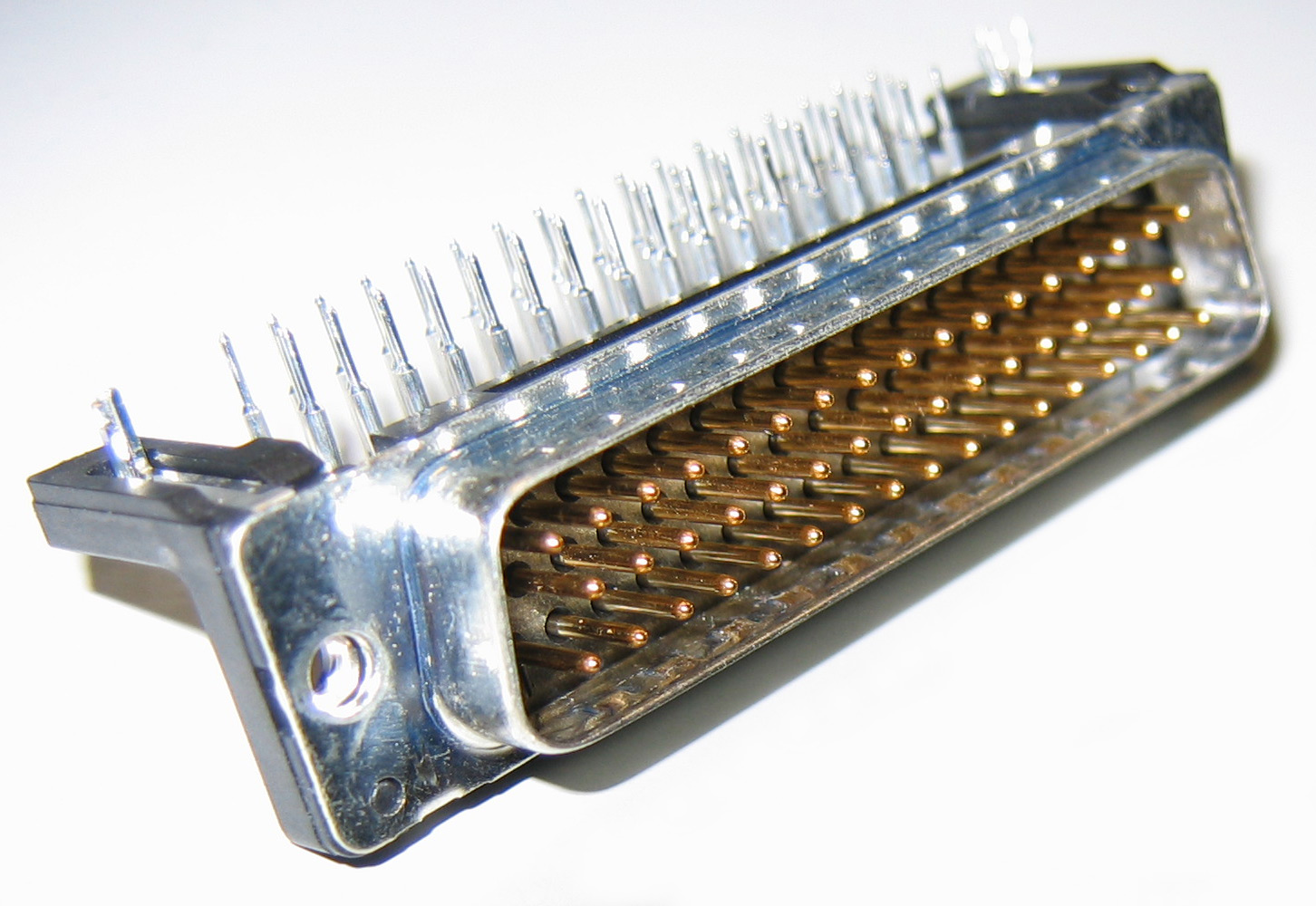

D-sub 커넥터는 원래 쉘 크기에 추가 핀을 더한 형태로, 이름은 동일한 패턴을 따른다. 예를 들어, VGA 커넥터 케이블에서 일반적으로 사용되는 DE-15는 세 줄에 15개의 핀이 있으며, 모두 E 크기 쉘로 둘러싸여 있다. 핀 간 간격은 가로 약 0.23cm, 세로 약 0.20cm로, ''고밀도''라고 불린다.[10] 동일한 핀 간격을 가진 다른 커넥터로는 DA-26, DB-44, DC-62, DD-78, DF-104가 있다. 이들은 모두 핀이 세 줄로 되어 있으며, DD-78은 네 줄, DF-104는 새로운 더 큰 쉘에 다섯 줄로 되어 있다.[1] D-sub 커넥터의 ''이중 밀도'' 시리즈는 더 조밀한 배열을 특징으로 하며 DE-19, DA-31, DB-52, DC-79, DD-100으로 구성된다. 이들은 각각 핀이 세 줄로 되어 있으며, DD-100은 네 줄로 되어 있다.2. 3. 이중 밀도
D-sub 단자는 겉모습과 핀 수에 따라 종류가 나뉜다. D-sub 단자의 이름에서 첫 문자 D는 D-sub 단자를 가리키며, 두 번째 문자는 쉘 크기(A=15핀, B=25핀, C=37핀, D=50핀, E=9핀)를 나타낸다. 예를 들어 DA15는 크기 A(15핀 단자 크기)의 15핀 단자를 나타낸다. 9핀 크기에 해당하는 E에 15핀을 배열한 것은 DE15라고 부르며, DA15와 달리 3열로 핀이 배치된 모습을 보인다.컴퓨터 전용으로는 주로 다음의 것들이 쓰인다.
2. 4. 비표준 변형
D-sub 커넥터는 형태와 핀 수에 따라 분류된다. 널리 사용되는 명명법은 첫 글자가 D-sub 커넥터를 나타내고, 두 번째 글자가 쉘 크기(A=15핀, B=25핀, C=37핀, D=50핀, E=9핀)를 나타내며, 이어지는 숫자가 핀 수를 나타낸다. 예를 들어 DA15는 쉘 크기 A(15핀 커넥터의 크기)의 15핀 커넥터를 나타낸다. 9핀 크기에 해당하는 쉘 크기 E에 15핀을 배열한 것은 DE15로 호칭되며, 이는 DA15와 달리 3열로 핀이 배치된 형태를 하고 있다.[3]
컴퓨터용으로는 주로 다음의 것들이 사용되고 있다.
아래에 나열한 단자는 Half D-Sub(하프 디 서브) 등으로 불리면서 널리 쓰이고 있지만 본래는 D 서브와 규격이 다르다.
2. 5. 하프 D-sub (Half D-Sub)
아래에 나열하는 단자는 하프 D-sub(Half D-Sub) 등으로 불리면서 널리 쓰이고 있지만 본래는 D-sub와 규격이 다르다.2. 6. 마이크로-D 및 나노-D
D-sub에서 파생된 더 작은 커넥터로는 ITT 캐논의 상표인 '마이크로미니어처 D (마이크로 D)' 및 '나노미니어처 D (나노 D)'가 있다. 마이크로 D는 D-sub 길이의 약 절반이며, 나노 D는 마이크로 D 길이의 약 절반이다. 주요 응용 분야는 스페이스와이어 네트워크와 같은 군사 및 우주 등급 기술이다. 마이크로 D에 대한 MIL-SPEC은 MIL-DTL-83513[11]이고 나노 D는 MIL-DTL-32139이다.[12]
3. 주요 용도
D-sub 단자는 다양한 용도로 사용되며, 주요 용도는 다음과 같이 분류할 수 있다.
- 컴퓨터 비디오 출력:
- 9핀(DE-9 단자): 초기 PC에서 CGA, HGC 등의 디스플레이 단자로 사용되었다.
- 15핀(DA-15/DE-15 단자): 화면 연결용으로 사용되며, 3열 핀 배열은 VGA 단자로도 불린다.
- IBM PC 호환 기종 개인용 컴퓨터의 암컷 9핀 커넥터는 MDA, 허큘리스, CGA, 또는 EGA와 같은 디지털 RGBI 비디오 디스플레이 출력일 수 있다.[14][15][16][17][18][19]
- 이후 아날로그 비디오(비디오 그래픽스 어레이 등) 어댑터는 일반적으로 DE-9 커넥터를 DE-15 고밀도 소켓으로 대체했다. DE-15 커넥터는 DE-9 커넥터와 동일한 쉘 크기를 가지고 있으며, 추가 핀은 모니터 감지 플러그 앤 플레이 기능을 지원한다.
- 기타 용도:
- 초기 매킨토시와 후기 애플 II 컴퓨터는 외장 플로피 디스크 드라이브 연결을 위해 비표준 19핀 D-sub을 사용했다.
- 16비트 컴퓨터 제품군에서 하드 디스크 드라이브와 아타리 레이저 프린터를 연결하는 데 사용되었다.
- 코모도어 아미가는 비디오 출력(수컷)과 외장 플로피 디스크 드라이브(암컷) 연결을 위해 비표준 23핀 버전을 사용했다.
- 전문 오디오 및 방송 장비, 병원 시설, 일부 컴퓨터 등에서 특수 목적으로 사용된다.
- TASCAM은 AES59로 표준화된 DB-25 커넥터를 사용하여 AES3 디지털 오디오 또는 아날로그 오디오를 전송한다.[28][29]
- TASCAM은 TDIF 연결에 DB-25 커넥터를 사용했지만, AES3와 호환되지 않는다.
- 롤랜드는 멀티트랙 녹음 오디오 장비(R-BUS)에 DB-25 커넥터를 사용했다.
- 방송 및 전문 비디오에서 ''병렬 디지털''은 SMPTE 274M 사양에 따라 DB-25 커넥터를 사용하는 디지털 비디오 인터페이스이다.
- DC-37 커넥터는 병원 침대와 간호사 호출 시스템 간 인터페이스, BeBox 컴퓨터의 "GeekPort" 등에 사용된다.
- DB-25 커넥터는 국제 레이저 디스플레이 협회의 ISP-DB25 프로토콜에 따라 빔 변위 및 색상 제어 신호를 전송하는 데 사용된다.[31]
하위 섹션에서 언급된 통신 포트, 네트워크 포트, 게임 컨트롤러 포트 등은 D-sub 단자의 대표적인 활용 예시이다.
3. 1. 통신 포트

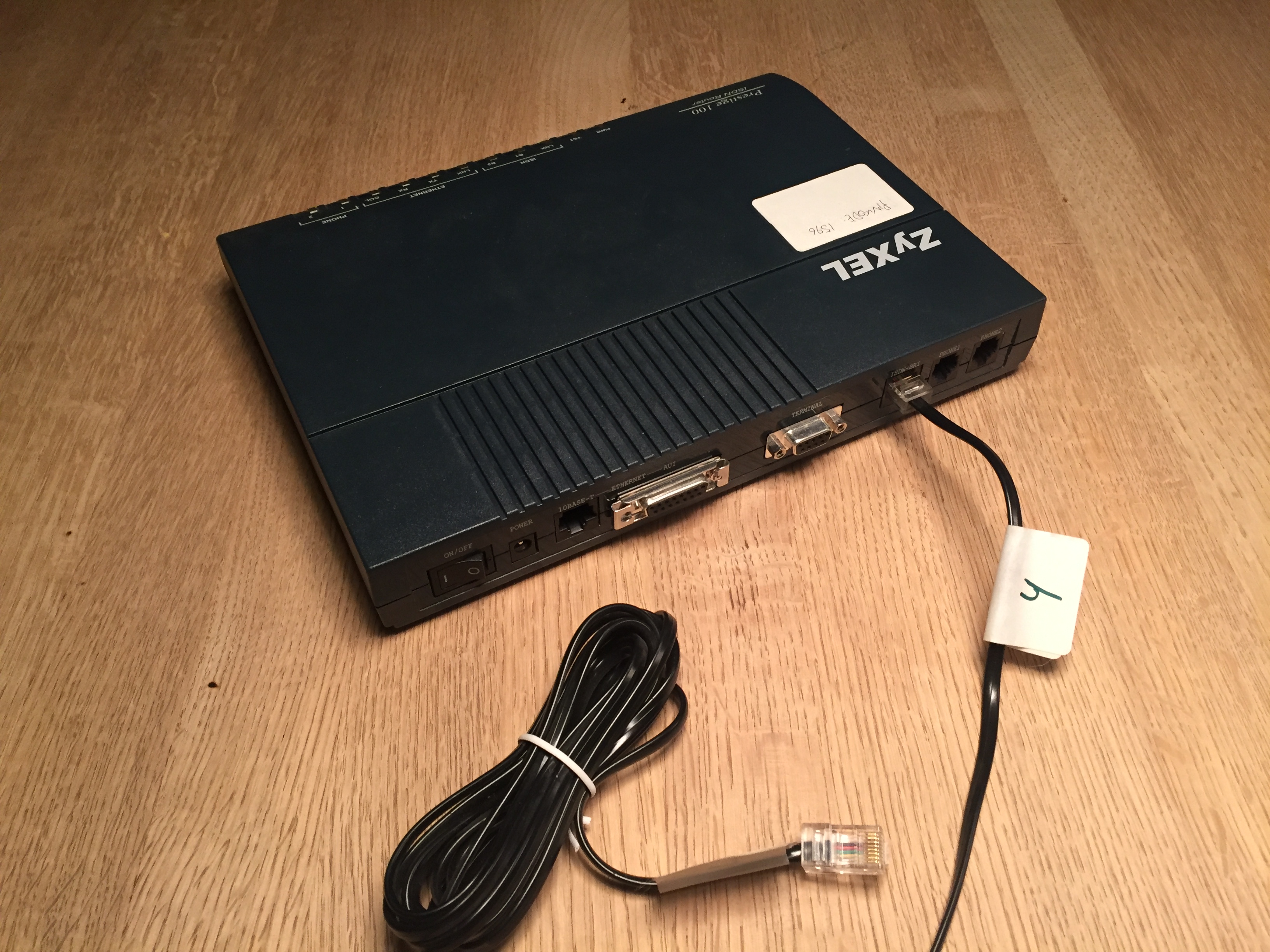

RS-232 등 시리얼 포트에는 9핀(DE-9 단자)이 쓰인다. 아타리 2600의 조이스틱 단자로도 쓰였으며, 이는 나중에 "아타리 규격"으로 불리며 MSX, X68000, FM TOWNS 등 일본 내 독자 규격 기기에서도 채택되었다. PC에서는 CGA, HGC 등의 디스플레이 단자로도 쓰였다.[1]PC에서는 25핀 및 (IBM PC/AT부터) 9핀 플러그가 RS-232 직렬 포트에 사용되었으며, 25핀 소켓은 병렬 포트에 사용되었다.[1] 25핀(DB-25 단자)은 병렬 포트 및 RS-232 등 직렬 포트로 쓰이며, 매킨토시 등에서 SCSI 단자로도 쓰였다.[1]
많은 무정전 전원 공급 장치는 RS-232 인터페이스를 통해 연결된 컴퓨터에 신호를 보내기 위해 DE-9F 커넥터를 가지고 있다. 이러한 장치는 직렬로 데이터를 전송하지 않고 핸드셰이킹 제어 회선을 사용하여 배터리 부족, 정전 등의 상태를 알린다. 다만, 이 사용법은 제조사 간 표준화되지 않아 특수 케이블이 필요할 수 있다.[1]
D-sub는 RS-232 직렬 통신에 가장 널리 사용되지만, 이 표준은 이 커넥터를 필수로 지정하지 않았다. RS-232 장치는 원래 DB-25를 사용했지만, 많은 응용 분야에서 덜 일반적인 신호가 생략되어 DE-9를 사용할 수 있었다. 이 표준은 터미널 장비에 수 커넥터를, 모뎀에 암 커넥터를 지정하지만, 많은 변형이 존재한다. IBM PC 호환 컴퓨터는 장치에 수 커넥터를, 모뎀에 암 커넥터를 사용하는 경향이 있다. 초기 애플 매킨토시 모델은 RS-422 멀티 드롭 직렬 인터페이스(RS-232로 작동 가능)에 DE-9 커넥터를 사용했고, 이후의 매킨토시 모델은 8핀 미니 DIN 커넥터를 사용했다.[1]
3. 2. 네트워크 포트
DE-9 커넥터는 일부 토큰 링 네트워크와 다른 컴퓨터 네트워크에 사용되었다.
원래 1980년대에 이더넷 네트워크 인터페이스 카드 또는 장치는 어태치먼트 유닛 인터페이스(AUI) 케이블을 사용하여 미디엄 어태치먼트 유닛에 연결되었으며, 이 유닛은 다시 10BASE5 및 이후 10BASE2 또는 10BASE-T 네트워크 케이블에 연결되었다. AUI 케이블은 DA-15 커넥터를 사용했지만, 일반적인 나사산 구멍이 있는 육각 스터드 대신 커넥터를 함께 고정하기 위한 슬라이딩 래치가 있었다. 슬라이딩 래치는 연결 및 분리가 더 빠르고 잭나사가 구성 요소 모양 때문에 사용될 수 없는 장소에서 작동하도록 설계되었다.
차량에서 DE-9 커넥터는 일반적으로 컨트롤러 영역 네트워크(CAN)에 사용된다. 암 커넥터는 버스에 있고 수 커넥터는 장치에 있다.[13]
3. 3. 컴퓨터 비디오 출력
컴퓨터 전용 D-sub 단자로는 주로 다음의 것들이 사용된다.- 9핀 (DE-9 단자): RS-232를 비롯한 직렬 포트로 쓰인다. 아타리 2600의 조이스틱 단자에도 쓰였으며, 이후 "아타리 규격"으로 불리면서 MSX, X68000, FM TOWNS에도 쓰였다. PC의 CGA, HGC 등의 디스플레이 단자이기도 했다.

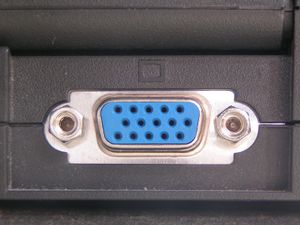

- 15핀 (DA-15/DE-15 단자): 화면 연결용으로 쓰이며 핀의 열이 3개라면 VGA 단자라고도 불린다. 이러한 종류의 단자는 게임 포트로도 쓰인다.
- 25핀 (DB-25 단자): 병렬 포트 및 RS-232 등 직렬 포트로 쓰인다. 매킨토시 등의 컴퓨터 환경에서 SCSI 단자로도 쓰였다.
IBM PC 호환 기종 개인용 컴퓨터의 암컷 9핀 커넥터는 MDA, 허큘리스, CGA, 또는 EGA와 같은 디지털 RGBI 비디오 디스플레이 출력일 수 있다.[14][15][16][17][18][19]
| 어댑터 | MDA | CGA | EGA | VGA |
|---|---|---|---|---|
| 핀 1 | 접지 | 접지 | 접지 | + 아날로그 빨강 |
| 핀 2 | 접지 | 접지 | + 보조 빨강 (밝기) | + 아날로그 녹색 |
| 핀 3 | + 빨강 | + 빨강 | + 아날로그 파랑 | |
| 핀 4 | + 녹색 | + 녹색 | − 수평 동기화 (31.5 kHz) | |
| 핀 5 | + 파랑 | + 파랑 | ± 수직 동기화 (70 / 60 Hz) | |
| 핀 6 | + 밝기 | + 밝기 | + 보조 녹색 (밝기) | 빨강 접지 |
| 핀 7 | + 비디오 | + 보조 파랑 (밝기) | 녹색 접지 | |
| 핀 8 | + 수평 동기화 (18.43 kHz) | + 수평 동기화 (15.7 kHz) | + 수평 동기화 (15.7 / 21.85 kHz) | 파랑 접지 |
| 핀 9 | − 수직 동기화 (50 Hz) | + 수직 동기화 (60 Hz) | ± 수직 동기화 (60 Hz) | 결합된 동기화 접지 |
이후의 아날로그 비디오(비디오 그래픽스 어레이 등) 어댑터는 일반적으로 DE-9 커넥터를 DE-15 고밀도 소켓으로 대체했다(일부 초기 VGA 장치는 DE-9 커넥터를 여전히 사용했다). DE-15 커넥터는 DE-9 커넥터와 동일한 쉘 크기를 가지고 있다. DE-15 VGA 커넥터의 추가 핀은 점점 더 정교해지는 모니터 감지 플러그 앤 플레이 기능을 추가하는 데 사용되었다.
매킨토시 II를 시작으로 많은 애플 매킨토시 모델들은 아날로그 RGB 비디오 출력을 위해 DA-15 소켓을 사용했다.
초기 애플 IIGS는 동일한 기능을 위해 동일한 물리적 DA-15 커넥터를 사용했지만, 핀 배열이 호환되지 않았다.

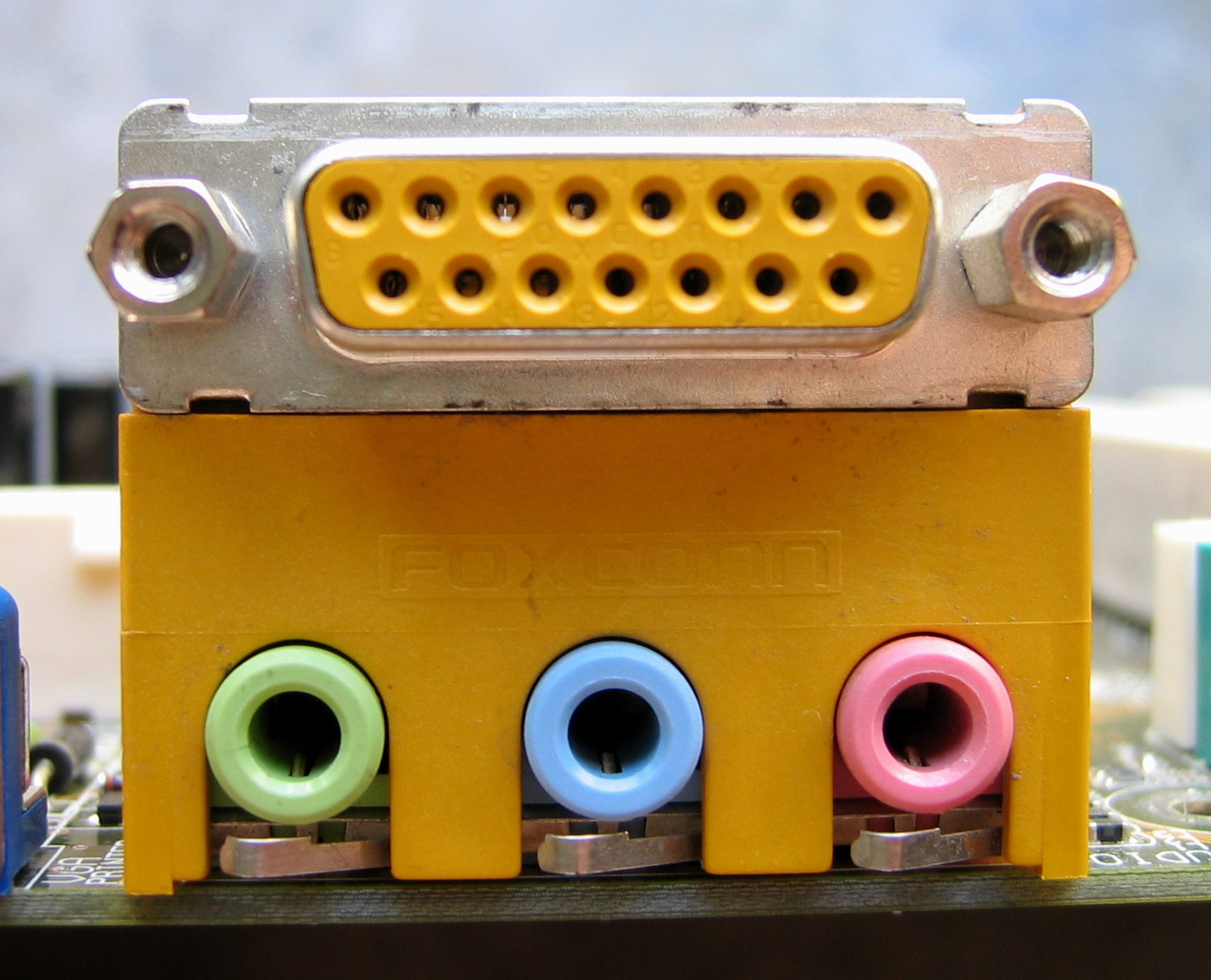

2열 핀의 DA-15 커넥터는 게임 포트에서 자주 볼 수 있다. 일본 내수용 독자 규격 기기나 Macintosh에서는 아날로그 디스플레이 연결에 사용되었다(기종 간의 핀 배치는 다르다).
3열 핀의 DE-15 커넥터(통칭 미니 D-Sub 15핀)는 주로 AT 호환 기종에서 아날로그 디스플레이 연결에 사용되었으며, 같은 용도 한정으로 VGA 단자라고 불린다.
3. 4. 게임 컨트롤러 포트
DA-15S 커넥터는 PC 조이스틱 커넥터에 사용되며, 각 DA-15 커넥터는 2개의 아날로그 축과 2개의 버튼을 가진 두 개의 조이스틱을 지원한다.[23] 하나의 DA-15S ''게임 어댑터'' 커넥터는 4개의 아날로그 가변저항 입력과 4개의 디지털 스위치 입력을 갖는다. 이 인터페이스는 +5 V DC 전원을 제공하지만 엄격하게 입력 전용이다. 2개 이상의 축 또는 버튼이 있는 일부 조이스틱은 두 조이스틱 모두에 지정된 신호를 사용한다. 반대로, 두 개의 개별 조이스틱을 단일 DA-15 게임 어댑터 포트에 연결할 수 있는 Y 어댑터 케이블도 있다. Y 어댑터에 연결된 조이스틱에 2개 이상의 축이나 버튼이 있으면 각 축과 버튼의 처음 두 개만 작동한다.
IBM DA-15 PC 게임 커넥터는 (일반적으로 MPU-401 호환) MIDI 인터페이스를 추가하도록 수정되었으며, 이는 타사 사운드 카드(예: Creative Labs의 Sound Blaster 라인)의 게임 커넥터에서 자주 구현된다. IBM에서 도입한 ''표준'' 직선 게임 어댑터 커넥터는 3개의 접지 핀과 4개의 +5 V 전원 핀을 가지고 있으며, MIDI 어댑테이션은 핀의 하단 행에 있는 접지 중 하나와 +5 V 핀 중 하나를 MIDI In 및 MIDI Out 신호 핀으로 대체한다. (MIDI Thru는 제공되지 않는다.)
네오지오 AES 게임 콘솔도 DA-15 커넥터를 사용했지만 핀이 다르게 배선되어 일반 DA-15 PC 게임 컨트롤러와 호환되지 않는다.[23]

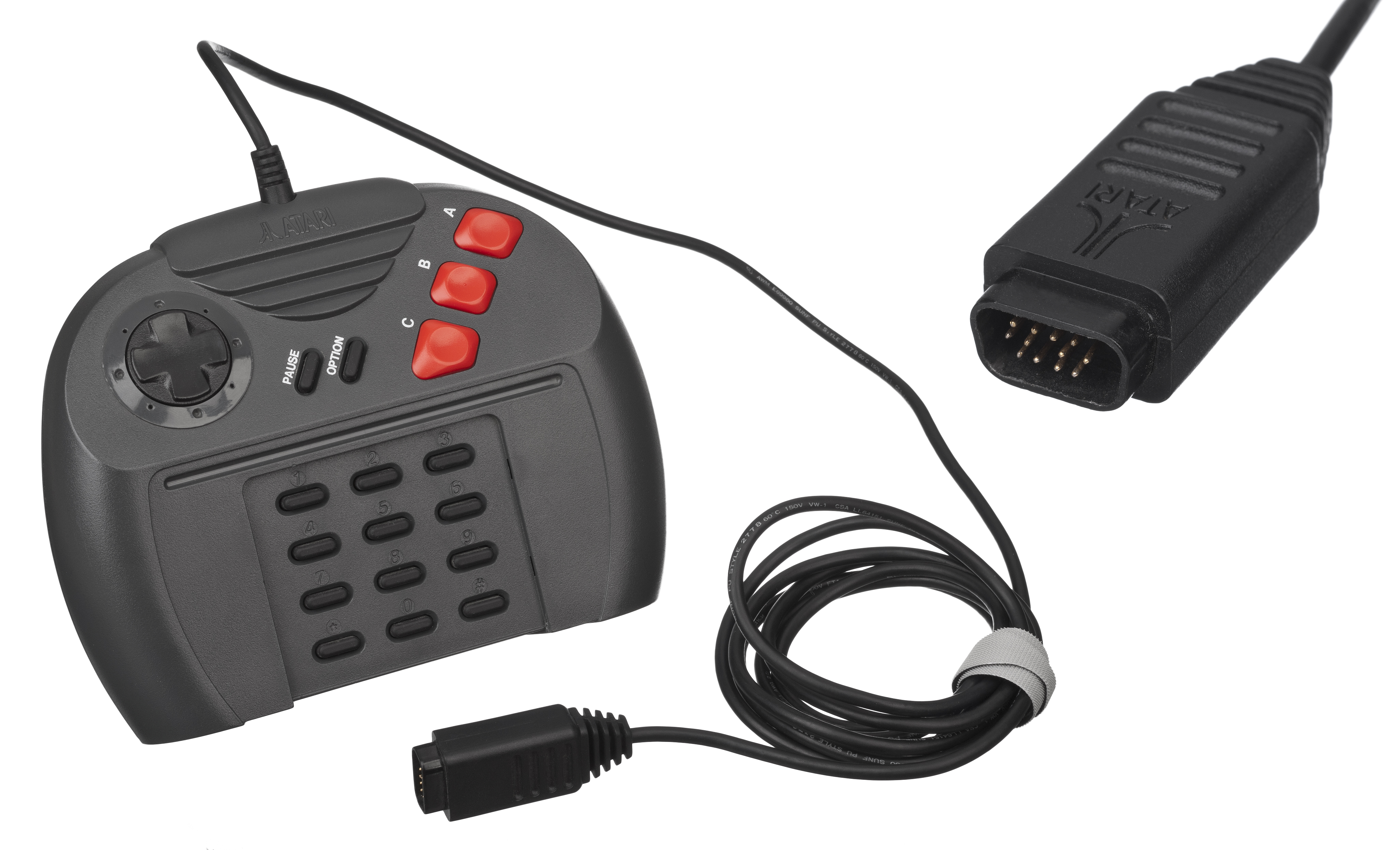

닌텐도 패미컴의 컨트롤러는 하드와이어드되었지만 추가 컨트롤러를 위한 DA-15 확장 포트도 포함했다.[24] 이 하드웨어의 많은 복제품은 패미컴 확장 포트의 하위 집합을 구현하는 DA-15를 사용했으며 일부 패미컴 액세서리와 호환되었다. 이후 복제품은 더 저렴한 DE-9 포트로 전환했다.[25]
Atari 5200은 이전 모델의 DE-9 대신 DA-15를 사용하여 키패드용 매트릭스를 용이하게 했다.[26] Atari Falcon, Atari STe 및 Atari Jaguar는 DE-15를 사용했다.[27] RS-232 등 시리얼 포트에 사용된다.
아타리 2600의 조이스틱 단자에도 사용되었다. 이는 이후 속칭 "ATARI 사양"이라고 불리며 PC-8801, PC-9801, MZ-2500, MSX, X68000, FM TOWNS 등 일본 국내용 독자 규격 기기에서 채용되었다.
PC-9801의 일부 기종에서는 버스 마우스 커넥터로 사용되었다. 2열 핀의 DA-15 커넥터는 게임 포트에서 자주 볼 수 있다. 일본 내수용 독자 규격 기기나 Macintosh에서는 아날로그 디스플레이 연결에 사용되었다(기종 간 핀 배치는 다르다).
3열 핀의 DE-15 커넥터(통칭 미니 D-Sub 15핀)는 주로 AT 호환 기종에서 아날로그 디스플레이 연결에 사용되었으며, 같은 용도로 한정하여 VGA 단자라고 불린다. Atari Jaguar의 조이스틱 단자로도 사용되었지만, 나사 고정이 불가능하여 빠지기 쉬워 좋지 않은 평가를 받았다.
3. 5. 기타 용도
RS-232를 비롯한 직렬 포트에 사용되는 DE-9 단자는 아타리 2600의 조이스틱 단자로도 쓰였다. 이 단자는 나중에 "아타리 규격"으로 불리면서 MSX, X68000, FM TOWNS 등에도 사용되었다. PC의 CGA, HGC 등의 디스플레이 단자이기도 했다.DA-15/DE-15 단자는 화면 연결용으로 쓰이며 핀의 열이 3개라면 VGA 단자라고도 불린다. 이러한 종류의 단자는 게임 포트로도 쓰인다.
병렬 포트 및 RS-232 등 직렬 포트로 쓰이는 DB-25 단자는 매킨토시 등의 컴퓨터 환경에서 SCSI 단자로도 쓰였다.
초기 매킨토시와 후기 애플 II 컴퓨터는 외장 플로피 디스크 드라이브 연결을 위해 비표준 19핀 D-sub을 사용했다. 16비트 컴퓨터 제품군에서 하드 디스크 드라이브와 아타리 레이저 프린터를 연결하는 데 이 커넥터를 사용했으며, 여기서 ACSI(Atari Computer System Interface) 포트와 DMA 버스 포트라는 두 가지 이름으로 알려졌다. 코모도어 아미가는 비디오 출력(수컷)과 최대 3개의 추가 외장 플로피 디스크 드라이브(암컷)를 데이지 체인 방식으로 연결하기 위해 동일하게 비표준 23핀 버전을 사용했다.
전문 오디오에서 여러 연결이 DB-25 커넥터를 사용한다.
- TASCAM 및 다른 많은 업체들은 DB-25 커넥터를 통해 연결을 사용하고 있으며,[28] 이는 AES59로 표준화되었다. 이 연결은 동일한 핀 배치를 사용하여 AES3 디지털 오디오 또는 아날로그 오디오를 전송한다.[29]
- TASCAM은 처음에는 TDIF 연결을 DB-25 커넥터를 통해 멀티트랙 녹음 오디오 장비에 사용했다. 전송되는 신호는 AES3와 호환되지 않는다.
- 롤랜드는 멀티트랙 녹음 오디오 장비(R-BUS)에 DB-25 커넥터를 사용했다. 몇몇 패치 패널은 뒷면에 DB-25 커넥터가 있고 앞면에 전화 잭 플러그 (또는 심지어 TRS 폰 커넥터)가 있는 형태로 제작되었지만, 이는 일반적으로 방송 외부에서 더 흔한 TASCAM용으로 배선된다.
방송 및 전문 비디오에서 ''병렬 디지털''은 1990년대 후반에 채택된 SMPTE 274M 사양에 따라 DB-25 커넥터를 사용하는 디지털 비디오 인터페이스이다. 더 일반적인 SMPTE 259M 시리얼 디지털 인터페이스 (SDI)는 디지털 비디오 신호 전송에 BNC 커넥터를 사용한다.
DC-37 커넥터는 병원 침대와 간호사 호출 시스템 간의 인터페이스로 병원 시설에서 일반적으로 사용되어 간호사 호출, 침대 이탈 및 코드 분리, TV 엔터테인먼트 및 조명 제어를 연결하고 신호를 보낼 수 있다.
상대적으로 드문 DC-37 커넥터는 또한 더 희귀한 BeBox 컴퓨터의 소위 "GeekPort" 전자 실험 브레이크아웃 커넥터로 발견되었다.[30]
DB-25 커넥터는 국제 레이저 디스플레이 협회에서 발표한 ISP-DB25 프로토콜에 명시된 대로 빔 변위 및 색상 제어를 위한 아날로그 신호를 전송하는 데 일반적으로 사용된다.[31]
4. 전선 연결 방식
D-sub 커넥터의 접점에 전선을 연결하는 데 사용되는 방법은 다음과 같다.
- '''납땜 버킷''(또는 '''납땜 컵''') 접점: 벗겨진 전선을 삽입하고 손으로 납땜하는 구멍이 있다.

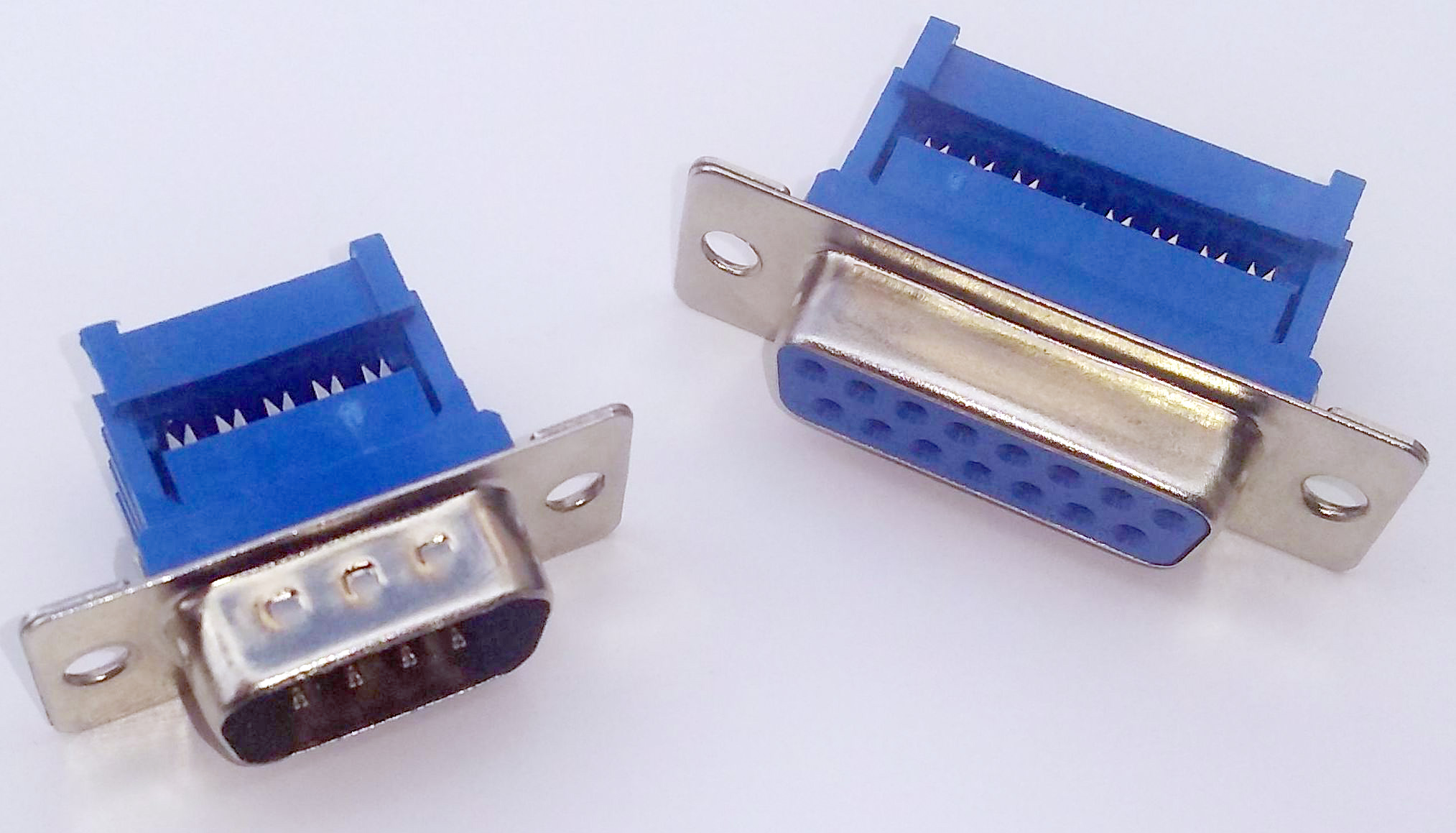

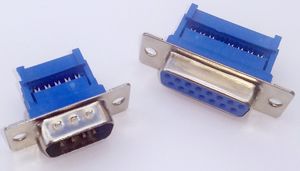

- '''절연 변위''' 접점(IDC): 리본 케이블을 접점 뒷면의 날카로운 핀에 강제로 밀어 넣을 수 있다. 이 작업은 모든 전선의 절연체를 동시에 뚫는다. 이는 손으로 하든 기계로 하든 매우 빠른 조립 방법이다.
- '''크림프''' 접점: 벗겨진 전선 끝을 접점 뒷면의 구멍에 삽입한 다음 크림프 도구를 사용하여 구멍을 눌러 구멍이 여러 지점에서 전선을 단단히 잡도록 조립된다. 그런 다음 크림프된 접점을 커넥터에 삽입하여 제자리에 고정한다. 개별 크림프 핀은 특수 도구를 커넥터 뒷면에 삽입하여 나중에 제거할 수 있다.

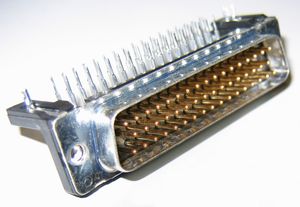

- '''PCB 핀''': 전선이 아닌 인쇄 회로 기판에 직접 납땜된다. 전통적으로 스루홀 도금 (THP) 보드 스타일 핀(''프린트'')이 사용되었지만, 기계적 스트레스에 노출되면 납땜 패드 접촉 문제가 자주 발생하는 갈매기 날개 표면 실장 (SMD) 연결이 점점 더 많이 사용된다. 이러한 커넥터는 종종 PCB에 직각으로 장착되어 케이블을 PCB 어셈블리의 가장자리에 꽂을 수 있다. 앵글 커넥터는 전통적으로 PCB에서 상당한 공간을 차지했지만, 다양한 제조업체에서 플랫 SMD 커넥터 변형 제품을 생산한다. 커넥터 쉘 및 잠금 나사를 위한 전기/기계적 앵커 포인트(종종 납땜)도 제공되지만 US 및 EU 커넥터 변형 사이에 위치가 크게 다르므로 PCB가 둘 다 수용하도록 설계되지 않은 한 올바른 유형을 사용해야 한다. PCB 커넥터는 납땜된 접점의 인치 또는 미터법 피치 변형으로 제공된다.
- '''와이어 랩''' 연결: 와이어 랩 도구를 사용하여 사각 포스트 주위에 단선을 감아 만든다. 이러한 유형의 연결은 종종 프로토타입 개발에 사용된다.
와이어 랩 및 IDC 연결 스타일은 특히 더 많은 핀 수를 위해 리본 케이블 또는 프로토 보드 그리드에 대한 호환되지 않는 핀 간격과 경쟁해야 했다.
