목차

1. 개요

KH-11은 미국이 개발한 실시간 정찰이 가능한 디지털 광학 이미지 위성으로, 1970년대 초 필름 기반 정찰위성의 한계를 극복하기 위해 개발되었다. 1976년 첫 발사 이후 1990년대 KH-12로 교체될 때까지 여러 차례 발사되었으며, 허블 우주 망원경과 유사한 크기와 구조를 갖는다. KH-11은 위성 데이터 시스템을 통해 지상으로 정보를 전송하며, 초기에는 60GHz 주파수를 사용했다. 이 위성은 궤도 변경을 통해 대기 항력에 대응하며, 여러 차례의 유출 사건과 관련된 바 있다.

더 읽어볼만한 페이지

  • 록히드 마틴 - 사드
    사드는 미국이 개발한 탄도탄 요격 미사일 방어 시스템으로, 요격 미사일, 발사대, X밴드 레이더로 구성되며 북한의 탄도미사일 위협에 대한 대응책으로 대한민국에 배치되었으나 외교적·경제적 논란을 야기했다.
  • 록히드 마틴 - 록히드 U-2
    록히드 U-2는 미 공군과 CIA가 운용하는 고고도 정찰기로, 냉전 시대 정보 수집에 활약하며 파워스 사건으로 논란을 겪었지만, 꾸준한 개량을 거쳐 현재도 운용 중이며 향후 첨단 전투 관리 시스템과 연동될 예정이나, 장기적인 운용 방향에 대한 논의가 진행 중이다.
  • 정찰위성 - 아리랑 3A호
    아리랑 3A호는 대한민국에서 개발하여 2015년에 발사된 지구 관측 위성으로, 고해상도 카메라와 적외선 센서를 통해 주야간으로 지구를 정밀하게 관측하며 기후 변화 분석과 재해 감시에 활용되고, 쎄트렉아이 자회사를 통해 위성 영상이 상용 판매된다.
  • 정찰위성 - 아리랑 5호
    아리랑 5호는 대한민국 최초의 SAR 관측 위성으로, 2013년 러시아에서 발사되어 야간 및 악천후에도 영상 획득이 가능하며 재난 감시 등 다양한 분야에 활용된다.
KH-11
개요
KH-11 케난 위성 모형
KH-11 케난 위성 모형
유형정찰 위성
운용미국 국가정찰국
제작사록히드 마틴
운반 로켓타이탄 III 및 타이탄 IV
임무 기간1976년 12월 19일 - 현재
비용25억 달러 (단위 비용)
상태활성
기술 사양
질량17,000 kg
전력태양 전지판
치수길이 19.5m, 직경 3m
궤도고도: 300km (190mi)
경사: 65°, 68°, 97°
센서가시광선 및 적외선 이미징
식별
별칭크리스탈
케난
프로그램 역사
첫 발사1976년 12월 19일
발사 횟수16회

2. 역사

KH-11은 허블 망원경과 모양과 크기가 비슷한 것으로 알려져 있다. 나사(NASA)의 허블 망원경 역사에는 허블 망원경의 주반사경 직경을 3m에서 2.4m로 변경한 이유가 정찰위성 제작 비용을 절감하기 위해서라고 서술되어 있다.[110]

KH-11의 무게는 13,000 ~ 13,500 kg이며, 주반사경 직경은 2.4m, 해상도는 15cm이다. 위성의 길이는 19.5m, 직경은 3m 정도로 추정된다.[111] KH-11의 디지털 정보는 미국 군사위성 데이터 시스템 네트워크를 통해 전송된다. 초기 디지털 영상 처리 지상 기지는 버지니아주 포트 벨보어의 Area 58에 위치한 비밀 국가정찰국 시설이었다.[18][19]

2. 1. 개발 배경

국가정찰국(NRO)의 KH-9 헥사곤과 같은 KENNEN 이전 첩보 위성들은 필름을 캡슐에 담아 지구로 보내는 방식을 사용했다. 이 방식은 넓은 지역을 고해상도로 촬영할 수 있었지만, 위성이 필름이나 캡슐을 모두 소진하면 임무가 종료되었다.[11] NRO 프로그램 B의 초기 전자광학(EOI) 영상 위성에 대한 경쟁자 역할을 한 것은 필름 판독 KH-7 GAMBIT(FROG)이었다.[12] 1971년 9월 23일, 닉슨 대통령은 "Zoster"라는 초기 암호명으로 EOI 위성 개발을 승인했다.[13] 같은 해 11월, 암호명은 "인식하다"라는 뜻의 중세 영어 단어인 Kennen으로 변경되었다.[14][15] ZAMAN/KENNEN 프로그램 그룹의 초대 국장은 찰스 R. 로스였으며, 1975년 10월 러틀리지 P. 해저드가 그의 뒤를 이었다.[16]

2. 2. 운용 역사

KH-11은 실시간 정찰이 가능한 디지털 광학 이미지를 사용하는 미국 최초의 정찰위성으로, KH-9 필름 정찰위성을 대체했다.[11] 1976년부터 1990년까지 타이탄 3D, 타이탄 34D 로켓으로 9기의 위성을 발사했으며, 이 중 1기는 발사에 실패했다. 1990년부터는 KH-12 정찰위성으로 교체되기 시작했다.

KH-11 위성은 통신 위성 네트워크인 위성 데이터 시스템(SDS)을 통해 데이터를 전송한다.[5][17]

1999년, 국가정찰국(NRO)은 KH-11 위성을 더 작고 성능이 뛰어난 정찰 위성 군집으로 대체하기 위한 미래 영상 아키텍처(FIA) 프로그램의 주 계약자로 보잉(Boeing)을 선정했다. 그러나 2005년 FIA가 실패하면서, NRO는 록히드(Lockheed)에 두 대의 추가적인 기존 하드웨어 KH-11을 주문했다.[20]

모든 KH-11 위성은 태양 동기 궤도의 두 가지 표준 궤도면 중 하나에 위치한다. 정오/자정 궤도의 동쪽에 있는 위성은 현지 오후 시간에 지상을 관측하고, 서쪽 궤도면에 있는 위성은 현지 오전 시간에 지상을 관측한다.[67][68][69]

KH-11 위성은 대기 항력에 대응하거나 감시 요구 사항에 따라 지상 궤적을 조정하기 위해 주기적으로 궤도를 변경한다.

다음은 KH-11 위성의 발사 기록이다.

이름발사일NSSDC ID대체명칭퇴역
KH11-11976년 12월 19일[http://nssdc.gsfc.nasa.gov/nmc/spacecraftDisplay.do?id=1976-125A 1976-125A]OPS-57051979년 1월 28일
KH11-21978년 6월 14일[http://nssdc.gsfc.nasa.gov/nmc/spacecraftDisplay.do?id=1978-060A 1978-060A]OPS45151981년 8월 23일
KH11-31980년 2월 7일[http://nssdc.gsfc.nasa.gov/nmc/spacecraftDisplay.do?id=1980-010A 1980-010A]OPS-25811982년 10월 30일
KH11-41981년 9월 3일[http://nssdc.gsfc.nasa.gov/nmc/spacecraftDisplay.do?id=1981-085A 1981-085A]OPS-39841984년 11월 23일
KH11-51982년 11월 17일[http://nssdc.gsfc.nasa.gov/nmc/spacecraftDisplay.do?id=1982-111A 1982-111A]OPS-96271985년 8월 13일
KH11-61984년 12월 4일[http://nssdc.gsfc.nasa.gov/nmc/spacecraftDisplay.do?id=1984-122A 1984-122A]USA-61994년 10월 20일?[112]
KH11-71985년 8월 28일1985-F02USA궤도 진입 실패
KH11-81987년 10월 26일[http://nssdc.gsfc.nasa.gov/nmc/spacecraftDisplay.do?id=1987-090A 1987-090A]USA-271992년 6월?
KH11-91988년 11월 6일[http://nssdc.gsfc.nasa.gov/nmc/spacecraftDisplay.do?id=1988-099A 1988-099A]USA-331996년 5월
KH11-101990년 3월 1일
(STS-36에서 배치)		[http://nssdc.gsfc.nasa.gov/nmc/spacecraftDisplay.do?id=1990-019B 1990-019B]USA-53? (MISTY로 식별됨)



아마추어 천문학자 테드 몰찬이 아마추어 관측 데이터를 기반으로 계산한 OPS 5705의 궤도 특성은 다음과 같다.[104]

OPS 5705 기간근지점 (AMSL)원지점 (AMSL)기간 종료 시 원지점 (AMSL)
1976년 12월 19일 – 1976년 12월 23일253km541km541km
1976년 12월 23일 – 1977년 3월 27일348km541km537km
1977년 3월 27일 – 1977년 8월 19일270km537km476km
1977년 8월 19일 – 1978년 1월270km528km454km
1978년 1월 – 1979년 1월 28일263km534km궤도에서 이탈


3. 설계

KH-11은 허블 우주 망원경과 유사한 크기와 형태를 가진 것으로 알려져 있다. 길이 19.5m, 직경 3m 정도이며, 무게는 13,000 ~ 13,500kg이다.[111] 주반사경 직경은 2.4m인데, 정찰위성 제작 비용을 절감하기 위해 허블 우주 망원경의 주반사경도 3m에서 2.4m로 변경되었다는 기록이 있다.[110]

르웰린 알렌에 따르면, 초기 핵심 설계 요소는 에드윈 H. 랜드에 의해 지정되었다. 여기에는 다음이 포함된다.


  • 고체 상태 초점면 배열
  • 복잡한 데이터 처리를 위한 집적 회로
  • 2.54m 직경 f/2 주 거울을 갖춘 크고 빠른 광학 장치
  • 기가비트/s 데이터 링크
  • 영상 위성의 긴 궤도상 작동 수명
  • 이미지의 실시간에 가까운 다운링크를 용이하게 하는 통신 위성[22]


KH-11의 해상도는 15cm 수준으로, 지상에 있는 작은 물체도 식별 가능하다.[111] 디지털 정보는 미국 군사위성 데이터 시스템 네트워크를 통해 전송된다.

3. 1. 추진 시스템

KH-11은 궤도 조정을 위해 히드라진을 사용하는 추진 시스템을 갖춘 것으로 알려져 있다. KH-11의 궤도 수명을 늘리기 위해 우주 왕복선 정비 방문 시 추진 모듈에 연료를 재보급하는 계획이 있었다.[25] 추진 모듈은 위성 제어 섹션(SCS)에서 파생된 록히드의 위성 지원 버스(SSB)와 관련이 있는 것으로 추정된다.[28]

3. 2. 광학 망원경

중앙정보국(CIA)의 역사에 따르면 최초의 KH-11에 탑재된 주 반사경의 크기는 2.34m였지만, 이후 버전에서는 크기가 커졌다.[5] 국가정찰국(NRO)은 컴퓨터 제어 미러 연마 기술 개발을 주도했으며, 이 기술은 이후 허블 우주 망원경의 주 반사경 연마에도 사용되었다.[29]

이후 위성들은 더 큰 거울을 가지고 있었으며, 직경이 약 2.9m에서 3.1m였다.[30] 제인스 디펜스 위클리는 카세그레인 반사 망원경 시스템의 부 반사경을 움직여 위성으로서는 특이한 각도에서 이미지를 촬영할 수 있다고 밝혔다.

3. 3. 영상 센서 및 카메라 모드

초기 KH-11 카메라 시스템은 프레임 및 스트립 모드를 제공했다.[31] 초점면에는 밝기 값을 전기 신호로 변환하는 광 감지 실리콘 다이오드 배열이 장착되었다. 패키징 밀도는 코로나 위성의 지상 표본 거리와 일치할 정도로 충분히 높았다(인치당 수백 개의 다이오드). 기록된 디지털 신호는 암호화되어 거의 실시간으로 지상 기지로 전송되었으며, 기록된 이미지를 재현하기 위해 레이저를 사용하여 필름에 기록되었다.[32] KH-11용 최초의 전하 결합 소자(CCD) 검출기는 1970년대 후반에 웨스팅하우스 일렉트릭 공사(Westinghouse Electric Corporation)의 볼티모어 시설에서 개발되었다.[33] KH-11 Block II는 CCD를 장착한 최초의 정찰 위성일 수 있다.[34] 이후 블록 위성에는 신호 정보 기능과 더 넓은 광 스펙트럼(아마도 적외선까지)에서 더 높은 감도가 포함될 수 있다.[35]

3. 4. 통신

KH-11 위성은 위성 데이터 시스템 위성을 통해 데이터를 전송한다. 초기에는 60GHz 주파수를 사용했는데, 이 주파수는 지구 대기에 의해 차단되어 지상에서 감지하기 어렵다. 1976년 6월과 8월, KH-11 위성 발사에 앞서 두 대의 위성 데이터 시스템 위성이 발사되었다.[36]

초기 궤도상 문제 중 하나는 진행파관 고장이었다. 진행파관은 영상 위성에서 중계 위성, 그리고 지상국으로 통신 신호를 증폭하는 역할을 한다. 전리층을 통과할 때 이온이 14000V로 작동하는 튜브 외부에 쌓여 스파크가 발생하고, 튜브 내부에 탄소 흔적이 쌓여 단락을 일으켰다. 이 문제는 궤도 위성 방향을 변경하고, 후속 위성에서 튜브를 차폐하여 해결했다.[33]

KH-11 데이터를 수신하는 지상국은 버지니아주 포트 벨보아, 이전 콜로라도주 버클리 공군 방위대 기지, 독일 카파운 공군 기지에 있다.[37]

3. 5. Block I (1976-1982)



블록 I은 1976년 12월 19일부터 1982년 11월 17일 사이에 5기가 발사된 최초의 KH-11 위성을 지칭한다.[111] KH-11은 KH-9 필름 정찰위성을 대체하여 실시간 정찰이 가능한 디지털 광학 이미지를 사용하는 미국 최초의 정찰위성이다.

KH-11의 무게는 13000kg~13500kg이며, 주반사경은 2.4 m 직경으로 해상도는 15cm이다. 위성의 길이는 19.5 m, 직경은 3 m 정도로 추정된다.[111] 디지털 정보는 미국 군사위성 데이터 시스템 네트워크를 통해 전송된다.

허블 망원경과 모양과 크기가 비슷하다고 알려져 있다. 나사의 허블 망원경 역사에는 허블 망원경이 3m 직경의 주반사경을 2.4m로 변경한 이유가, 정찰위성 제작에 비용이 덜 들기 때문이라고 서술하고 있다.[110]

3. 6. Block II (1984-1988)

KH-11B 또는 "CRYSTAL"로 불리는 블록 II 위성 3기가 발사되었으며, 이 위성들은 광학 관측 외에 적외선 이미지 촬영 기능도 갖춘 것으로 추정된다.[79] 이 중 첫 번째 또는 두 번째 블록 II 위성은 발사 실패로 소실되었다.[41]

3. 7. Block III (1992-2001)

1992년 11월부터 2001년 10월 사이에 KH-12 또는 ''개량형 CRYSTAL''로 불리는 블록 III 위성 4기가 발사되었다. "개량형 CRYSTAL"이라는 이름은 "개량형 Metric CRYSTAL 시스템"(IMCS)을 지칭한다. ''Metric''은 지도 기준과 관련된 이미지의 세계 측지계를 기준으로 하는 기능을 설명한다.[42][43] 이전 모델에 비해 다운로드 속도가 8배 증가하여 실시간 접근성이 향상되고 더 넓은 지역을 관측할 수 있게 되었다.[44] 블록 III부터 위성의 일반적인 수명이 약 15년으로 늘어났는데, 이는 대기 항력을 상쇄하기 위한 더 큰 연료 비축을 가능하게 하는 더 높은 발사 중량과 관련이 있을 수 있다.[45]

3. 8. Block IV (2005-2013)

2005년 10월, 2011년 1월, 2013년 8월에 발사된 세 대의 전자 광학 위성은 Block IV에 속하는 것으로 여겨진다.

3. 9. Block V (2019-현재)

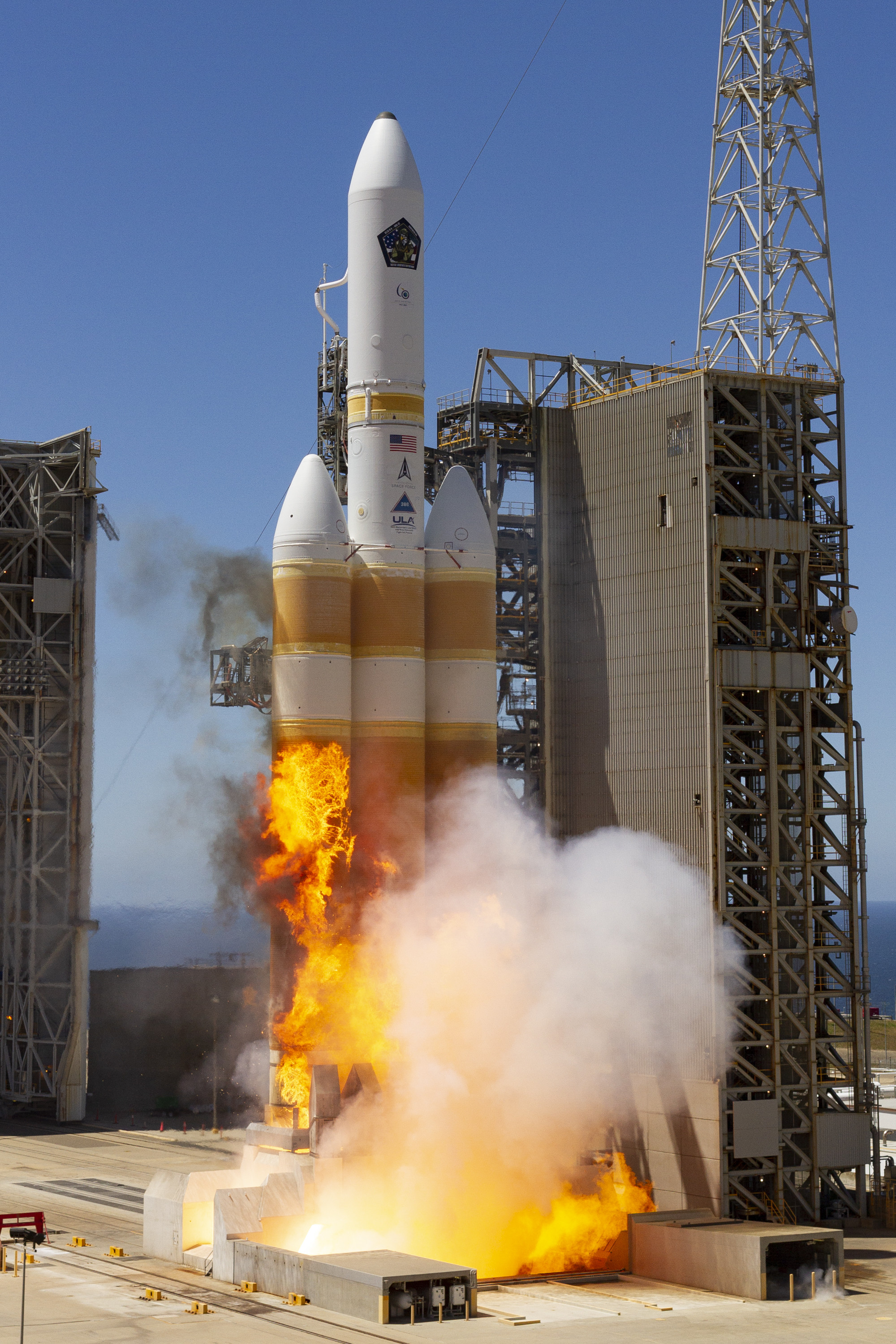

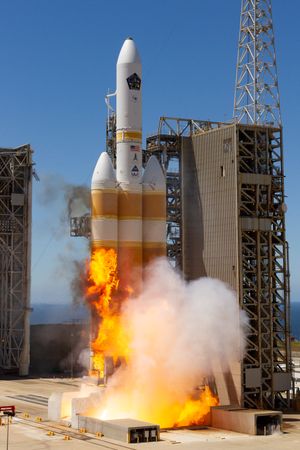

델타 IV 헤비 로켓으로 NROL-82 발사


2018년 말(NROL-71)과 2021년(NROL-82)에 발사될 예정인 블록 V 전자 광학 위성을 지원하기 위해 기울어진 정지 궤도로 발사된 새로운 세대의 비밀 통신 위성이 발사된것으로 추정된다.[46] 이 두 위성은 록히드 마틴 우주 시스템(Lockheed Martin Space Systems)에서 제작되었으며, 직경 2.4 미터의 주 반사경을 가지고 있다. 이는 록히드가 제작한 이전 블록의 진화된 업그레이드 버전이다.[47]

발사 위험 구역의 공개된 정보를 바탕으로 NROL-71의 궤도 경사각은 74°로 추정된다. 이는 NROL-71이 II형 다중 태양 동기 궤도[48]를 목표로 할 수 있음을 나타내며, 이를 통해 위성은 다양한 지역 시각 효과(그림자 방향 및 길이, 일상 활동 등)에서 지면을 연구할 수 있다.[49][50]

4. 파생형

미스티 위성은 KH-11에서 파생된 것으로 여겨지지만, 레이더에 보이지 않게 하고 시각적으로 탐지하기 어렵도록 개조되었다. 첫 번째 미스티 위성인 USA-53은 1990년 STS-36 임무에서 우주왕복선에 의해 발사되었다.[51] 1999년 5월 22일 밴덴버그 공군 기지에서 타이탄 IVB에 의해 발사된 USA-144 위성은 두 번째 미스티 위성일 수도 있고,[51] 향상된 영상 시스템 우주선일 수도 있다. 이 위성들은 때때로 KH-12로 식별된다.

2011년 1월, 미국 국가정찰국(NRO)은 NASA에 주경 지름이 2.4m인 우주 광학 망원경 조립체(Optical Telescope Assemblies) 두 개를 기증했다.[52][53][54][55] 이들은 허블 우주 망원경과 크기가 유사하지만, 조작 가능한 부경과 더 짧은 초점 거리를 가지고 있어 시야가 더 넓다. 처음에는 KH-11 시리즈의 "추가 하드웨어"로 여겨졌지만, 나중에는 취소된 미래 영상 아키텍처 프로그램과 관련된 것으로 밝혀졌다.[56] 이 거울들은 NASA에서 로만 우주 망원경의 주경 및 예비경으로 사용될 예정이다.

5. 유출 사건

KH-11 정보 유출과 관련된 주요 사건으로는 윌리엄 캠필리스 사건, 사무엘 로링 모리슨 사건, 도널드 트럼프 트윗 사건 등이 있다.


  • 1978년, 중앙정보국(CIA) 직원 윌리엄 캠필리스는 KH-11 시스템 기술 매뉴얼을 소련에 판매한 혐의로 기소되어 유죄 판결을 받았다.[57][58]
  • 1984년, 해군 정보 지원 센터의 정보 분석가 사무엘 로링 모리슨은 KH-11이 촬영한 기밀 이미지 3장을 젠스 방위 주간지(Jane's Defence Weekly)에 전달하여 유죄 판결을 받았다.[61]
  • 2019년, 도널드 트럼프 미국 대통령은 이란의 사피르 (로켓)(Safir) 로켓 시험 실패 이후의 상황을 담은 기밀 이미지를 트위터에 게시했는데, 일부에서는 이 사진이 USA-224 위성에서 촬영된 것으로 추정하고 있다.[63]


시모어 허쉬의 저서 ''삼손 옵션: 이스라엘의 핵무기고와 미국의 외교 정책(The Samson Option: Israel's Nuclear Arsenal & American Foreign Policy)''에서 아리 벤-메나셰는 이스라엘이 KH-11에서 이미지를 훔쳐 소련을 겨냥한 미사일을 발사했다고 주장한다.[66]

5. 1. 윌리엄 캠필리스 사건 (1978)

윌리엄 캠필리스는 중앙정보국(CIA) 직원이었다. 그는 KH-11 시스템 기술 매뉴얼을 소련에 판매한 혐의로 기소되었는데, 이 매뉴얼에는 설계 및 작동 방식이 설명되어 있었다. 캠필리스는 간첩 혐의로 유죄 판결을 받고 처음에는 40년형을 선고받았다.[57][58] 이후 형량이 감형되어 18년 복역 후 1996년에 석방되었다.[59][60]

5. 2. 사무엘 로링 모리슨 사건 (1984)

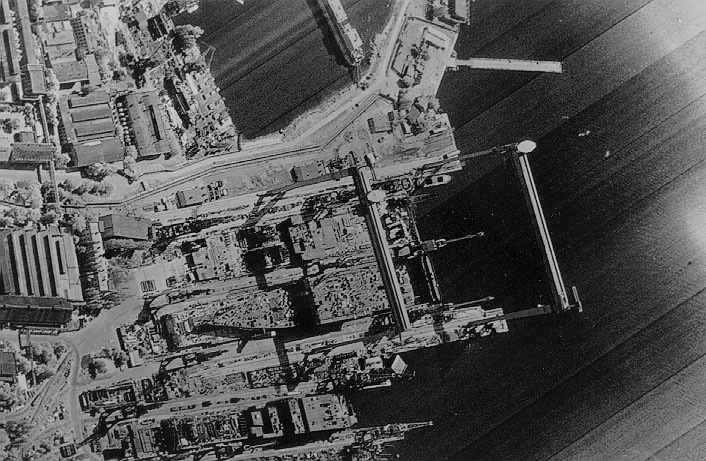

1984년 젠스 방위 주간지(Jane's Defence Weekly)에 공개된 키예프급 항공모함 흑해 조선소 건설의 KH-11 이미지


1984년 해군 정보 지원 센터의 정보 분석가인 사무엘 로링 모리슨은 KH-11이 촬영한 기밀 이미지 3장을 젠스 방위 주간지에 제공했다.[61] 1985년, 모리슨은 연방 법원에서 간첩 혐의 2건과 정부 재산 절도 혐의 2건으로 유죄 판결을 받고 2년형을 선고받았다. 그는 2001년 빌 클린턴 대통령으로부터 사면을 받았다.[62]

5. 3. 도널드 트럼프 트윗 사건 (2019)

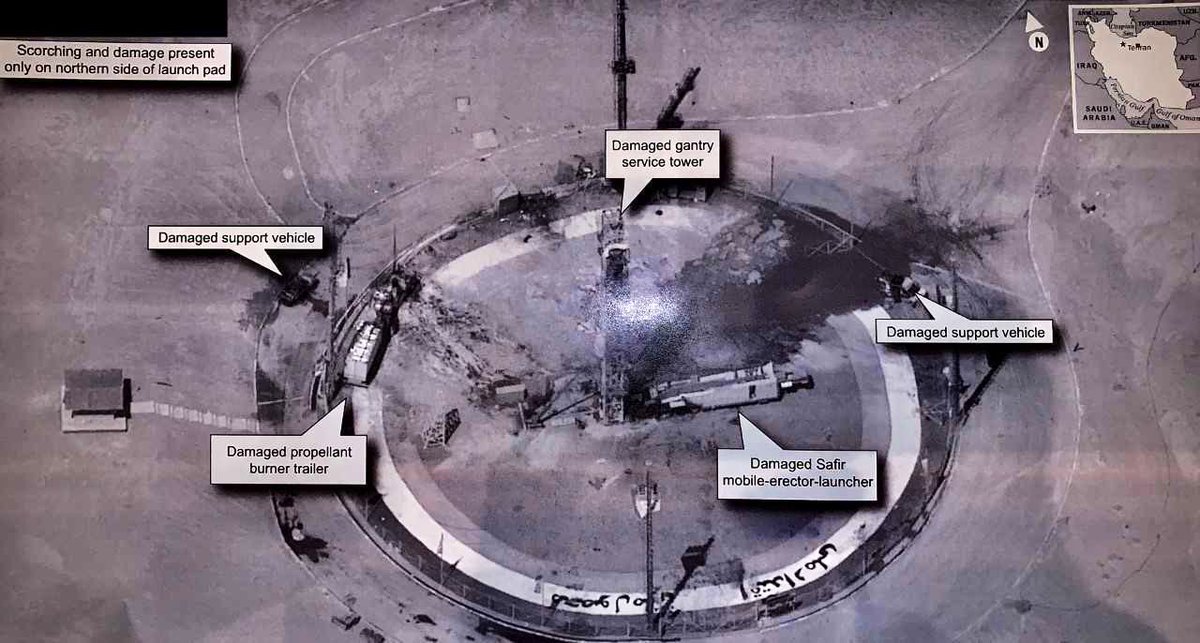

2019년 8월 29일 로켓 폭발 후 이맘 호메이니 우주 기지의 손상된 발사대 이미지(해상도 ~10 cm/px), KH-11이 촬영한 것으로 추정됨.


2019년 도널드 트럼프(Donald Trump) 미국 대통령은 이란의 사피르 (로켓)(Safir) 로켓 시험 실패 이후의 상황을 담은 기밀 이미지를 트윗으로 게시했는데,[63] 일부에서는 이 사진이 USA-224 위성에서 촬영된 것으로 추정하고 있다.[64][65]

6. 발사 기록

KH-11 위성은 1976년부터 타이탄 3D, 타이탄 34D, 타이탄 IV, 델타 IV 헤비 등의 다양한 발사체를 통해 발사되었다.[110][111] 1985년 8월에는 타이탄 34D 발사 실패로 궤도 진입에 실패한 사례가 있었다.[72]

이름KH-11
블록[68]		발사일COSPAR ID[72]
SATCAT No.		발사 지정궤도궤도면[68]궤도 감쇠일
OPS 57051-11976년 12월 19일1976-125A [73]
09627		N/Ai=96.9°서1979년 1월 28일
OPS 45151-21978년 6월 14일1978-060A [74]
10947		i=96.8°서1981년 8월 23일
OPS 25811-31980년 2월 7일1980-010A [75]
11687		i=97.1°동1982년 10월 30일
OPS 39841-41981년 9월 3일1981-085A [76]
12799		i=96.9°서1984년 11월 23일
OPS 96271-51982년 11월 17일1982-111A [77]
13659		i=96.9°동1985년 8월 13일
USA-62-11984년 12월 4일1984-122A [78]
15423		i=98° [79]서1994년 11월 10일
알 수 없음2-21985년 8월 28일N/A궤도 진입 실패동N/A
USA-272-31987년 10월 26일1987-090A [80]
18441		i=98° [79]동1992년 6월 11일
USA-332-41988년 11월 6일1988-099A [81]
19625		i=98° [79]서1996년 5월 12일
USA-863-11992년 11월 28일1992-083A [82]
22251		i=97.7° [83]동2000년 6월 5일
USA-1163-21995년 12월 5일1995-066A [84]
23728		i=97.7° [85]동2008년 11월 19일
USA-1293-31996년 12월 20일1996-072A [86]
24680		NROL-2i=97.7° [87]서2014년 4월 24일 [88]
USA-1613-42001년 10월 5일2001-044A [89]
26934		NROL-14i=97.9° [90]동2014년 후반 [91]
USA-1864-12005년 10월 19일2005-042A[92]
28888		NROL-20i=97.9° [93]서
USA-2244-22011년 1월 20일2011-002A [94]
37348		NROL-49i=97.9° [95]동
USA-2454-32013년 8월 28일2013-043A [96]
39232		NROL-65i=97.9° [97]서
USA-2905-1?2019년 1월 19일2019-004A [98]
43941		NROL-71i=73.6° [99]N/A
USA-3145-2?2021년 4월 26일2021-032A [100]
48247		NROL-82i=98.0° [101]동
USA-3385-3?2022년 9월 24일2022-117A[102]
53883		NROL-91i=73.6° [103]N/A



KH-11 위성은 대기 항력에 대응하거나 감시 요구에 따라 지상 궤적을 조정하기 위해 주기적으로 궤도를 변경한다. 아마추어 천문학자 테드 몰찬은 OPS 5705의 궤도 특성을 계산했다.[104]

OPS 5705
기간		근지점
(AMSL)		원지점
(AMSL)		기간 종료 시 원지점
(AMSL)
1976년 12월 19일 – 1976년 12월 23일
1976년 12월 23일 – 1977년 3월 27일
1977년 3월 27일 – 1977년 8월 19일
1977년 8월 19일 – 1978년 1월
1978년 1월 – 1979년 1월 28일궤도에서 이탈


7. 궤도

KH-11 위성은 태양 동기 궤도의 두 가지 표준 궤도면 중 하나에 위치한다. 그림자는 지상 특징을 식별하는 데 도움이 되므로, 정오/자정 궤도의 동쪽에 있는 표준 궤도면에 있는 위성은 현지 오후 시간에 지상을 관측하고, 서쪽 궤도면에 있는 위성은 현지 오전 시간에 지상을 관측한다.[67][68][69] 궤도는 지상 궤적이 특정 일수 후에 반복되도록 설계되었으며, 현재 동서 궤도면에 있는 주 위성의 경우 4일마다 반복된다.[70]

이 위성군은 2개의 주 위성과 2개의 부 위성(궤도면당 주 위성 1개와 부 위성 1개)으로 구성된다. 동서 궤도면의 두 주 위성의 궤도면은 48°에서 50° 간격으로 떨어져 있다. 동쪽 궤도면의 부 위성 궤도면은 주 위성에서 동쪽으로 20° 떨어진 곳에 위치하고, 서쪽 궤도면의 부 위성 궤도면은 주 위성에서 서쪽으로 10° 떨어진 곳에 위치한다.[70][71]

KH-11 위성은 대기 항력에 대응하거나 감시 요구 사항에 따라 지상 궤적을 조정하기 위해 주기적인 궤도 변경이 필요하다.

아마추어 관측자가 수집한 데이터를 기반으로 아마추어 천문학자 테드 몰찬은 OPS 5705의 다음 궤도 특성을 계산했다.[104]

OPS 5705
기간		근지점
(AMSL)		원지점
(AMSL)		기간 종료 시 원지점
(AMSL)
1976년 12월 19일 – 1976년 12월 23일253km541km541km
1976년 12월 23일 – 1977년 3월 27일348km541km537km
1977년 3월 27일 – 1977년 8월 19일270km537km476km
1977년 8월 19일 – 1978년 1월270km528km454km
1978년 1월 – 1979년 1월 28일263km534km궤도에서 이탈


8. 갤러리

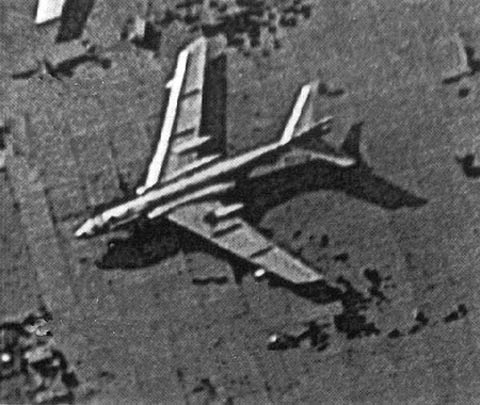

중국이 운용하는 시안 H-6 제트 폭격기의 KH-11 블록 1 이미지

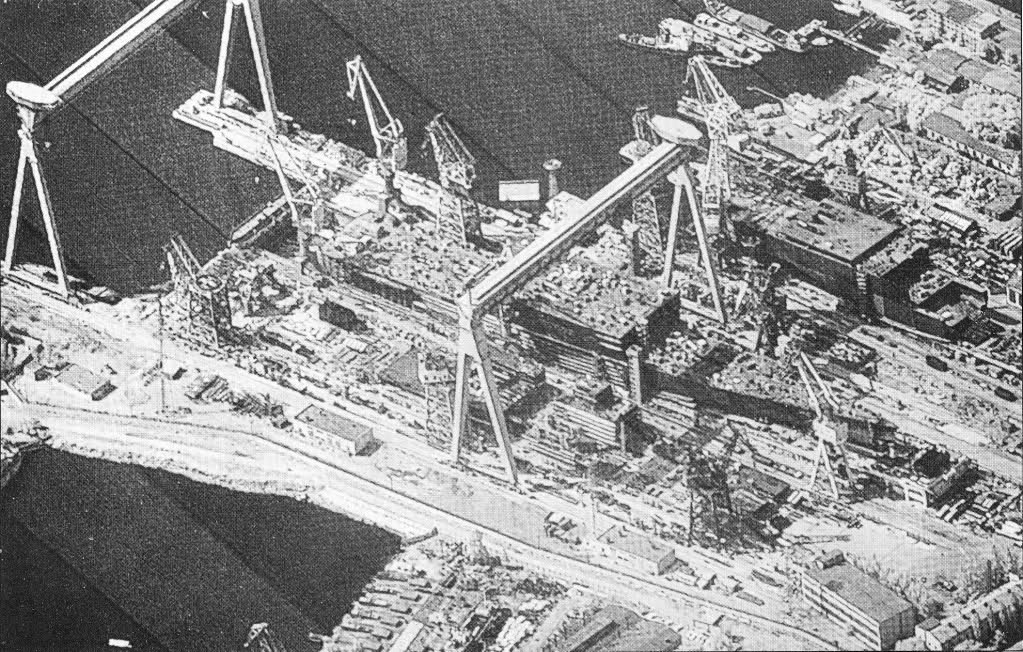

1984년 ''Jane's''에 유출된 키예프급 항공모함 건조에 대한 두 번째 KH-11 블록 1 이미지

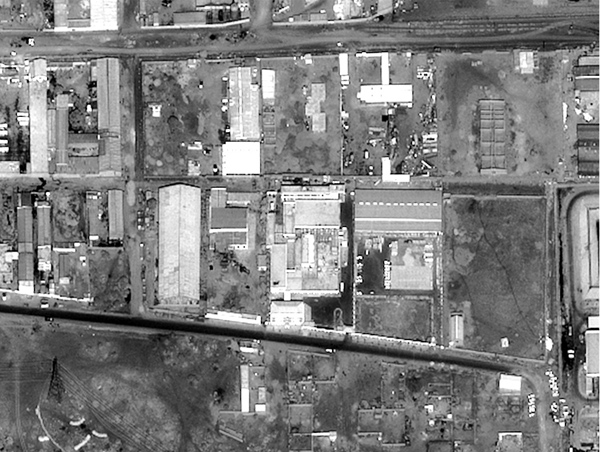

KH-11 블록 3으로 추정되는 알-시파 제약 공장에 대한 미국의 정찰 위성 이미지
