목차

1. 개요

WS-10은 중국에서 개발된 터보팬 엔진으로, 1980년대 초 중단된 WS-6 프로젝트와 CFM56 엔진의 역설계를 바탕으로 개발되었다. 1986년 덩샤오핑의 지시로 시작되어, 중국 항공공업집단공사 산하 선양 항공기 엔진 연구소가 개발을 담당했다. WS-10A는 2001년에 완성되었지만 초기에는 신뢰성 문제와 추력 부족으로 어려움을 겪었다. 이후 기술 개선을 통해 J-11B, J-10C, J-16, J-20 등 다양한 중국산 전투기에 적용되었으며, 파생형으로 WS-10B, WS-10C, WS-20 등이 개발되었다.

더 읽어볼만한 페이지

  • 항공에 관한 - F-22 랩터
    F-22 랩터는 미국 공군의 5세대 전투기로, 스텔스 기술, 초음속 순항, 고기동성, 통합 항전 시스템을 갖추었으며, F-15를 대체하기 위해 개발되어 실전에서 여러 작전에 투입되었다.
  • 항공에 관한 - 보잉
    보잉은 1916년 설립되어 민간 및 군용 항공기, 우주선, 미사일 등을 설계, 제작, 유지보수하는 미국의 다국적 항공우주 및 방위 산업체이지만, 안전 문제와 정치적 영향력, 환경 문제에 대한 비판도 존재한다.
  • 항공기 엔진 - 성형 엔진
    성형 엔진은 실린더가 크랭크축을 중심으로 방사형으로 배치된 내연 기관으로, 4행정 사이클 기반 작동, 짧은 크랭크축, 공랭식 냉각, 다기통화 등의 특징을 가지며, 과거 항공기 및 전차 엔진으로 널리 사용되었다.
  • 항공기 엔진 - 터보팬
    터보팬은 바이패스비를 활용해 연료 효율을 높인 항공기 엔진으로, 바이패스비에 따라 민간 여객기에 쓰이는 고바이패스 터보팬과 전투기에 쓰이는 저바이패스 터보팬으로 나뉘며, 터보제트 엔진의 단점을 개선하여 제트 엔진 기술 발전에 기여했다.
WS-10
개요
종류터보팬 엔진
국적중화인민공화국
설계선양 항공 엔진 연구소
제조사선양 리밍 항공 엔진 회사
최초 작동1990년대
상태생산 중
주요 적용 대상청두 J-10C
선양 J-11B
선양 J-15
선양 J-16
청두 J-20
생산 대수300대 이상 (2015년 5월 기준)
파생형선양 WS-20
명칭
중국어(Wōshàn-10)
의미터보팬-10

2. 개발

WS-10은 1980년대 초에 중단된 워산 WS-6 터보팬 프로젝트에서 얻은 경험과 CFM56의 역설계를 바탕으로 개발되었다.[3] 1986년 덩샤오핑은 사투른 AL-31에 필적하는 엔진 개발을 지시했고, 중국 항공공업집단공사(AVIC) 산하 선양 항공기 엔진 연구소(606 연구소)가 이 프로젝트를 담당했다.[4]

초기 생산 모델은 AL-31 제어 시스템을 사용했지만 품질 문제가 발생했다.[1] 살류트 기계 제작 협회(Salyut)가 제어 시스템 소스 코드 판매를 거부하여, 중국은 자체 코드를 개발하는 데 거의 20년이 걸렸다.[1] 완전 디지털식 추력 제어 시스템(FADEC)의 초기 버전은 2002년 J-8II에서 시험 비행했다.[1]

1987년에는 Shenyang Aeroengine Research Institute영어(606연구소)와 중국 항공 공업 집단 유한공사(AVIC)의 합동으로 WS-10의 개발이 시작되었다. 핵심 엔진 코어는 1982년에 미국에서 입수한 CFM56-3을 기반으로 개발되었다. (CFM56은 B-1에 탑재된 제너럴 일렉트릭 F101에 기반).[47]

1990년대 후반부터는 Su-27의 AL-31F 엔진을 참고하여 개발을 가속화했다.[48] 개량형인 '''WS-10A'''는 2001년에 완성되어, 6월에 J-11의 오른쪽 엔진을 교체한 기체(J-11W)가 첫 비행에 성공했다. 공중 시험에서는 지금까지의 지상 시험에서는 발견되지 않았던 많은 문제점이 드러났다. 특히, CFM56을 기반으로 한 엔진의 추력 제어 장치는 문제였기 때문에, 이미 실적이 있고 신뢰성도 높은 AL-31F의 기계식 제어 장치가 복사 탑재되었다.[48]

의 추력을 목표로 하는 WS-10A는 2002년에 이미 개발 중이었다.[5] 2004년 러시아 소식통은 추력 목표 달성에 문제가 있다고 보고했고,[6] 2005년에는 1, 2차 압축기 무게 감소에도 문제가 있다고 보고했다.[7] J-11에 대한 엔진 테스트는 2004년에 시작되었고,[6] J-11에 한 대의 엔진을 사용한 테스트는 2002년 초에 시작되었을 수 있다.[5]

2008년 중국 국제 항공우주 전시회에서 전체 크기의 WS-10A 엔진이 처음 공개되었다.[4]

2009년 서방 언론은 WS-10A가 AL-31의 성능에 근접했지만 추력을 개발하는 데 더 오래 걸렸다고 주장했다.[8] 또한, 엔진은 의 추력만 발생시킨 것으로 알려졌다.[4] 2009년 4월, AVIC의 수장인 린주밍은 엔진의 품질이 불만족스럽다고 보고했다.[9] 2010년에는 신뢰성 문제도 보고되었다. WS-10A는 30시간만 지속된 반면, AL-31은 400시간 후에 보수를 받아야 했다.[10] 이러한 품질 문제는 중국 항공우주 산업의 현실을 반영했고, AVIC는 2011년 생산 체인 전반에 걸쳐 품질 관리를 개선하기 위한 노력을 시작했다.[11]

WS-10A는 2009년 이후 트윈 엔진 J-11B 블록 02 항공기에 동력을 공급할 만큼 충분히 성숙한 것으로 알려졌다.[12] 2018년, 중국 관영 언론은 새로운 3세대 단결정 터빈 블레이드의 내열성 증가로 엔진 수명이 800시간에서 1,500시간으로 증가했다고 보도했다.[14]

2020년 3월, 중국 관영 언론은 WS-10B가 탑재된 J-10C를 보여주는 영상을 공개했다. 이 항공기는 인민해방군 공군의 네 번째 J-10C 배치에 속함을 시사한다.[15]

WS-10은 청두 J-20의 다양한 버전에 동력을 공급해 왔다. WS-10B는 2015년에 저율 초도 생산 항공기에 동력을 공급한 것으로 알려졌으며,[16] AL-31을 채택하기 전까지 임시 엔진으로 사용되었다.[41][17] 2019년, 시안 WS-15 – J-20의 원래 엔진 –가 시험에 실패하여 AL-31을 WS-10C로 임시 엔진으로 교체하기로 결정했다. 러시아가 수호이 Su-35도 함께 구매하지 않으면 추가 엔진을 판매하는 것을 거부했기 때문에 AL-31은 받아들일 수 없었다고 한다.[17] 2020년 11월까지 테스트가 진행 중이었다.[18] 2022년 1월, WS-10C가 탑재된 J-20이 TVC로 업그레이드될 것이라는 보고가 있었다.[19]

원래 WS-10A는 추력 대 중량비가 7.5이고, 개선된 WS-10B는 약 9.0, WS-10C는 9.5 이상으로 수퍼크루즈를 하기에 충분하다.[20]

2022년 11월, WS-10(가능성은 WS-10B)이 탑재된 생산형 선양 J-15가 중국 언론에 등장했다.[21] 이는 AL-31을 대체한 마지막 중국 자체 제작 전투기였다.[22] 아마도 해군형 항공기로 개조되었을 것이다.[23] 중국 관찰자들에 따르면, WS-10은 AL-31에 비해 안전성, 신뢰성 및 수명이 뛰어나며, 이러한 측면은 함재기의 제약으로 인해 더욱 확대된다고 한다.[24] 이러한 교체는 중국 항공 엔진 산업의 지속적인 발전을 반영한다.[25]

2. 1. 개발 과정에서의 난관과 극복

WS-10은 1980년대 초에 중단된 워산 WS-6 터보팬 프로젝트에서 얻은 경험과 CFM56의 역설계를 바탕으로 개발되었다.[3] 1986년 덩샤오핑은 사투른 AL-31에 필적하는 엔진 개발을 지시했고, 중국 항공공업집단공사(AVIC) 산하 선양 항공기 엔진 연구소(606 연구소)가 이 프로젝트를 담당했다.[4]

초기 생산 모델은 AL-31 제어 시스템을 사용했지만 품질 문제가 발생했다.[1] 살류트 기계 제작 협회(Salyut)가 제어 시스템 소스 코드 판매를 거부하여, 중국은 자체 코드를 개발하는 데 거의 20년이 걸렸다.[1] FADEC의 초기 버전은 2002년 J-8II에서 시험 비행했다.[1]

WS-10A는 2002년에 개발 중이었으며,[5] 2004년 러시아 소식통은 추력 목표 달성에 문제가 있다고 보고했다.[6] 2005년에는 1차 및 2차 압축기 무게 감소에도 문제가 있었다.[7] 2008년 중국 국제 항공우주 전시회에서 전체 크기의 WS-10A 엔진이 처음 공개되었다.[4]

2009년 서방 언론은 WS-10A가 AL-31 성능에 근접했지만 추력 개발에 더 오랜 시간이 걸렸다고 보도했다.[8] 엔진 추력은 수준으로 알려졌다.[4] 2009년 4월, AVIC 수장 린주밍은 엔진 품질에 불만을 표했고,[9] 2010년에는 신뢰성 문제도 보고되었다. WS-10A는 30시간 지속된 반면, AL-31은 400시간 후 보수가 필요했다.[10] AVIC는 2011년 생산 체인 전반의 품질 관리를 개선하기 위한 노력을 시작했다.[11]

WS-10A는 2009년 이후 트윈 엔진 J-11B 블록 02 항공기에 동력을 공급할 만큼 성숙해졌다.[12] 2018년, 중국 관영 언론은 새로운 3세대 단결정 터빈 블레이드 덕분에 엔진 수명이 800시간에서 1,500시간으로 증가했다고 보도했다.[14]

2020년 3월, WS-10B가 탑재된 J-10C가 공개되었다.[15] WS-10은 청두 J-20의 다양한 버전에 동력을 공급해 왔으며, WS-10B는 2015년에 저율 초도 생산 항공기에 동력을 공급했다.[16] 2019년, 시안 WS-15 시험 실패로 AL-31을 WS-10C로 임시 교체하기로 결정했다.[17] 2022년 1월, WS-10C가 탑재된 J-20이 TVC로 업그레이드될 것이라는 보고가 있었다.[19]

WS-10A는 추력 대 중량비가 7.5, 개선된 WS-10B는 약 9.0, WS-10C는 9.5 이상으로 수퍼크루즈가 가능하다.[20]

2022년 11월, WS-10B가 탑재된 생산형 선양 J-15가 공개되었으며, 이는 AL-31을 대체한 마지막 중국 자체 제작 전투기였다.[21][22] 중국 관찰자들은 WS-10이 AL-31보다 안전성, 신뢰성 및 수명이 뛰어나다고 평가한다.[24]

WS-10의 기원은 J-9용으로 개발이 시작되어 1980년대에 포기된 WS-6에 있다.[47] WS-10 개발은 1985년(정식으로는 1987년)에 선양 항공 엔진 연구소/Shenyang Aeroengine Research Institute영어 (606연구소)와 중국 항공 공업 집단 유한공사 (AVIC)의 합동으로 시작되었다. 핵심 엔진 코어는 1982년에 미국에서 입수한 CFM56-3을 기반으로 개발했다. 그러나, WS-10은 성능 부족으로 개량형 개발이 이루어졌다.

1990년대 후반부터는 Su-27의 AL-31F 엔진을 참고하여 개발을 가속화했다.[48] 개량형인 '''WS-10A'''는 2001년에 완성되어, 6월에 J-11의 오른쪽 엔진을 교체한 기체(J-11W)가 첫 비행에 성공했다. 공중 시험에서는 많은 문제점이 드러났으며, 특히 CFM56 기반 엔진의 추력 제어 장치는 문제였다. AL-31F의 기계식 제어 장치가 복사 탑재되었다.[48]

2. 2. 기술적 진보

WS-10은 1980년대 초에 중단된 워산 WS-6 터보팬 프로젝트에서 얻은 경험과 CFM56을 역설계하여 개발되었다.[3] 1986년 덩샤오핑은 사투른 AL-31에 필적하는 엔진을 개발하기 위해 WS-10 프로젝트를 시작했고, 중국 항공공업집단공사(AVIC)의 선양 항공기 엔진 연구소(606 연구소)가 이 작업을 담당했다.[4]

초기 생산 모델은 AL-31 제어 시스템을 직접 사용하여 품질 문제가 발생했다. 살류트 기계 제작 협회(Salyut)가 제어 시스템 소스 코드 판매를 거부하여 중국은 자체 코드를 개발하는데 거의 20년이 걸렸다.[1] FADEC의 초기 버전은 2002년 J-8II에서 비행했다.[1]

1987년에는 Shenyang Aeroengine Research Institute영어(606연구소)와 중국 항공 공업 집단 유한공사(AVIC)의 합동으로 WS-10의 개발이 시작되었다. 핵심 엔진 코어는 1982년에 미국에서 입수한 CFM56-3을 기반으로 개발되었다. (CFM56은 B-1에 탑재된 제너럴 일렉트릭 F101에 기반).[47]

1990년대 후반부터는 Su-27의 AL-31F 엔진을 참고하여 개발을 가속화했다.[48] 개량형인 '''WS-10A'''는 2001년에 완성되어, 6월에 J-11의 오른쪽 엔진을 교체한 기체(J-11W)가 첫 비행에 성공했다. 공중 시험에서는 지금까지의 지상 시험에서는 발견되지 않았던 많은 문제점이 드러났다. 특히, CFM56을 기반으로 한 엔진의 추력 제어 장치는 문제였기 때문에, 이미 실적이 있고 신뢰성도 높은 AL-31F의 기계식 제어 장치가 복사 탑재되었다.[48]

의 추력을 목표로 하는 WS-10A는 2002년에 이미 개발 중이었다.[5] 2004년 러시아 소식통은 추력 목표 달성에 문제가 있다고 보고했고,[6] 2005년에는 1, 2차 압축기 무게 감소에도 문제가 있다고 보고했다.[7] J-11에 대한 엔진 테스트는 2004년에 시작되었고,[6] J-11에 한 대의 엔진을 사용한 테스트는 2002년 초에 시작되었을 수 있다.[5]

2008년 중국 국제 항공우주 전시회에서 전체 크기의 WS-10A 엔진이 처음 공개되었다.[4]

2009년 서방 언론은 WS-10A가 AL-31의 성능에 근접했지만 추력을 개발하는 데 더 오래 걸렸다고 주장했다.[8] 또한, 엔진은 의 추력만 발생시킨 것으로 알려졌다.[4] 2009년 4월, AVIC의 수장인 린주밍은 엔진의 품질이 불만족스럽다고 보고했다.[9] 2010년에는 신뢰성 문제도 보고되었다. WS-10A는 30시간만 지속된 반면, AL-31은 400시간 후에 보수를 받아야 했다.[10] 이러한 품질 문제는 중국 항공우주 산업의 현실을 반영했고, AVIC는 2011년 생산 체인 전반에 걸쳐 품질 관리를 개선하기 위한 노력을 시작했다.[11]

WS-10A는 2009년 이후 트윈 엔진 J-11B 블록 02 항공기에 동력을 공급할 만큼 충분히 성숙한 것으로 알려졌다.[12] 2018년, 중국 관영 언론은 새로운 3세대 단결정 터빈 블레이드의 내열성 증가로 엔진 수명이 800시간에서 1,500시간으로 증가했다고 보도했다.[14]

2020년 3월, 중국 관영 언론은 WS-10B가 탑재된 J-10C를 보여주는 영상을 공개했다. 이 항공기는 인민해방군 공군의 네 번째 J-10C 배치에 속함을 시사한다.[15]

WS-10은 청두 J-20의 다양한 버전에 동력을 공급해 왔다. WS-10B는 2015년에 저율 초도 생산 항공기에 동력을 공급한 것으로 알려졌으며,[16] AL-31을 채택하기 전까지 임시 엔진으로 사용되었다.[41][17] 2019년, 시안 WS-15 – J-20의 원래 엔진 –가 시험에 실패하여 AL-31을 WS-10C로 임시 엔진으로 교체하기로 결정했다. 러시아가 수호이 Su-35도 함께 구매하지 않으면 추가 엔진을 판매하는 것을 거부했기 때문에 AL-31은 받아들일 수 없었다고 한다.[17] 2020년 11월까지 테스트가 진행 중이었다.[18] 2022년 1월, WS-10C가 탑재된 J-20이 TVC로 업그레이드될 것이라는 보고가 있었다.[19]

원래 WS-10A는 추력 대 중량비가 7.5이고, 개선된 WS-10B는 약 9.0, WS-10C는 9.5 이상으로 수퍼크루즈를 하기에 충분하다.[20]

2022년 11월, WS-10(가능성은 WS-10B)이 탑재된 생산형 선양 J-15가 중국 언론에 등장했다.[21] 이는 AL-31을 대체한 마지막 중국 자체 제작 전투기였다.[22] 아마도 해군형 항공기로 개조되었을 것이다.[23] 중국 관찰자들에 따르면, WS-10은 AL-31에 비해 안전성, 신뢰성 및 수명이 뛰어나며, 이러한 측면은 함재기의 제약으로 인해 더욱 확대된다고 한다.[24] 이러한 교체는 중국 항공 엔진 산업의 지속적인 발전을 반영한다.[25]

2. 3. 연표

WS-10은 1980년대 초에 중단된 워산 WS-6 터보팬 프로젝트에서 얻은 경험을 바탕으로 CFM56을 역설계한 것이다.[3] 1986년 덩샤오핑은 사투른 AL-31에 필적하는 엔진을 생산하기 위해 WS-10 프로젝트를 시작했다.[4] 이 작업은 중국 항공공업집단공사(AVIC)의 선양 항공기 엔진 연구소(606 연구소)에 주어졌다.[4] 초기 생산 모델은 AL-31 제어 시스템을 직접 사용하면서 품질 문제가 발생했다. 살류트 기계 제작 협회(Salyut)가 제어 시스템 소스 코드를 판매하지 않아 중국은 자체 코드를 개발하는 데 거의 20년이 걸렸다.[1]

  • 2002년: 완전 디지털식 추력 제어 시스템(FADEC)을 탑재한 시제품이 J-8II 테스트베드기(058호기)에 탑재되어 시험을 시작했다.[48][1]
  • 2003년 12월: J-11의 엔진을 2기 모두 WS-10A로 교체한 기체가 초도 비행했다.[49]
  • 2004년:
  • 7월: WS-10A 2기를 탑재한 J-11(13호기)이 시험 비행 중 문제로 인해 한쪽 엔진이 정지되어 비상 착륙했다.[48]
  • 러시아 소식통은 WS-10A가 추력 목표를 달성하는 데 문제가 있다고 보고했다.[6] J-11에 대한 엔진 테스트가 시작되었다.[6]
  • 2005년:
  • 5월: 정식 채용을 위한 시험이 시작되었으며, 12월 28일에 완료되었다.[48][49]
  • 1차 및 2차 압축기의 무게를 줄이는 데 문제가 있다고 보고되었다.[7]
  • 2006년: WS-10A의 양산이 결정되었다.[49]
  • 2008년: WS-10A의 실물이 중국 국제 항공우주 박람회에서 처음 공개되었다.[4][50]
  • 2009년:
  • WS-10A가 AL-31의 성능에 근접했지만 추력을 개발하는 데 AL-31보다 훨씬 더 오래 걸렸다는 주장이 제기되었다.[8] 엔진은 의 추력만 발생시킨 것으로 알려졌다.[4]
  • 4월, AVIC의 수장인 린주밍은 엔진의 품질이 불만족스럽다고 보고했다.[9]
  • WS-10A는 트윈 엔진 J-11B 블록 02 항공기에 동력을 공급할 만큼 충분히 성숙한 것으로 알려졌다.[12]
  • 2010년:
  • WS-10A의 신뢰성이 좋지 않다는 보고가 있었다. WS-10A는 30시간만 지속된 반면, AL-31은 400시간 후에 보수를 받아야 했다.[10]
  • 중국 공군 고급 장교는 WS-10A의 성능에 충분히 만족하여, 선양에 WS-10A의 생산 능력을 증가하도록 명령했다.[51]
  • 2011년:
  • WS-10A는 J-11B 블록 2에 탑재하기에 충분하다는 것이 증명되었다.[52]
  • AVIC는 생산 체인 전반에 걸쳐 품질 관리를 개선하기 위한 노력을 시작했다.[11][53]
  • 2013년: 개량된 WS-10A는 성능과 성숙도에서 새로운 수준에 도달했다고 하며, 전체 비행 시험 프로그램을 통해 J-16에 탑재되고 있으며, WS-10을 탑재한 J-16이 초기 작전 능력(IOC)를 획득하려 하고 있으며, 저율 초기 생산(LRIP)에 들어갔다는 것이 보고되었다.[54]
  • 2015년 5월: AL-31F-M1에 가까운 성능을 갖추고 있다고 하며, 2014년의 중국 국제 항공우주 박람회의 패널에서는 12-14톤의 추력을 갖는다고 한 개량형이 J-11D에 탑재되어 초도 비행했다.[55]
  • 2018년: 중국 관영 언론은 새로운 3세대 단결정 터빈 블레이드의 내열성 증가로 인해 엔진 수명이 800시간에서 1,500시간으로 증가했다고 보도했다.[14]
  • 2020년:
  • 3월: 중국중앙텔레비전(CCTV)이 WS-10B를 탑재한 J-10C의 사진을 공개했다.[15][56]
  • WS-10B가 탑재된 J-10C가 인민해방군 공군의 네 번째 J-10C 배치에 속함을 시사했다.[15]
  • 2021년:
  • 1월: WS-15 엔진의 개발 지연으로 인해, 잠정적으로 WS-10C가 J-20에 탑재되었다는 보도했다.[57]
  • 5월: 중국 국영 미디어가 실탄 사격 훈련 중인 WS-10B를 탑재한 J-10C의 사진을 공개했다.[58][59]
  • 2022년:
  • 1월: WS-10C가 탑재된 J-20이 TVC로 업그레이드될 것이라는 보고가 있었다.[19]
  • 11월: J-15에 WS-10 시리즈로 보이는 국산 엔진이 탑재되어 있는 것이 확인되었다.[21][60] 이는 AL-31을 대체한 마지막 중국 자체 제작 전투기였다.[22]

3. 설계 및 성능



중국 국영 Shenyang Liming Aircraft Engine Company가 개발한 WS-10A 터보팬엔진은 초기 엔진출력 미달과 함께 많은 문제점들로 신뢰성이 낮았다.[1] 중국공군, 중국해군 모두 중앙정부에 자국산 엔진보다 신뢰성이 높은 러시아제 AL-31F계열 엔진으로 교체를 요청할 정도였다. 그러나 J-15, J-16 전투기의 본격적인 생산이 시작되면 여기에 탑재할만큼 충분한 수량의 AL-31F계열 엔진을 보유하기가 쉽지 않다는 문제가 있었다. 하지만 현재는 시간과 돈을 들인 결과 문제들 대부분은 해결되었다.

WS-10A는 120-140kN의 추력을 가진 엔진으로 광고된다.[1] 이 엔진은 전체 권한 디지털 엔진 제어(FADEC)를 갖추고 있다.[4] WS-10을 장착하고 추력 편향(TVC) 기능을 갖춘 J-10B 시험기는 2018년 중국 국제 항공우주 전시회에서 시연되었으며, 제이미 헌터는 이를 "WS-10B-3"라고 칭했다.[28] 이 TVC 노즐은 제너럴 일렉트릭의 축대칭 추력 편향 배기 노즐(AVEN)과 프랫 & 휘트니의 피치-요 밸런스 빔 노즐(PYBBN)과 유사한 작동 방식의 액추에이터 보조 이동식 페탈을 사용한다.[29]

WS-10A는 AL-31F에 필적하는 추력과 7.5의 추력 대 중량비를 가지고 있으며, 7단의 고압 압축기, 공기 분사 분무기 및 에어 필름 냉각 블레이드를 갖춘 짧은 아눌러형 연소기로 구성되어 있다. WS-10A는 중국에서 처음으로 니켈계 단결정터빈 블레이드를 사용한 엔진이며, 이를 통해 높은 추력과 입구 온도를 실현했다. 노즐은 수렴-발산 노즐을 채용하고 있으며, AL-31FP 등과 유사한 비대칭 추력 편향 노즐도 시험 중이라고 보고되었다[61]。노즐 형상에 대해서는 확인된 것만 4종류가 존재한다[48]。

엔진 제어는 기계식이었지만, 2002년부터 FADEC의 시험이 시작되었고, 더 발전된 버전이 2012년 중국 국제 항공우주 박람회에서 공개되었다[62]。이후 FADEC는 개량형 WS-10에 도입된 것으로 보인다[48]。성능과 관련하여 중국 언론은 엔진 블레이드와 터빈의 개량, FADEC 기술의 도입으로 개량형 WS-10은 AL-31F-M1에 가까운 성능을 갖추고 있다고 보고했다[48]。

수명과 관련하여 처음 WS-10A는 30시간 정도에 불과했지만[63], AL-31F용으로 독자적으로 개발한 수명 연장 기술 (중국 측은 이 수명 연장 기술로 러시아제 AL-31F 엔진의 사용 수명을 900시간에서 1,500시간까지 연장하는 데 성공했다고 주장한다)과 유사한 기술을 채용하여 개선되었다고 보도되었다[64]。이 기술에 대해서는 우크라이나의 5719 공장의 지원이 거론되고 있다[55]。

WS-10A는 초기에는 생산 라인에서의 품질 관리 절차에 문제를 안고 있어, 신뢰성에 문제가 있었지만[65], 2009년에는 WS-10A를 탑재한 J-11B가 부대 운용되고 있는 사진이 보이게 된 것으로 보아, 이 무렵에는 동 엔진의 신뢰성에 관한 문제가 어느 정도 해결된 것으로 추측된다. 생산 측면에서도, 가열 부분의 개량과 생산 기술 측면에서의 엄격화에 의해 성능은 안정화되어 왔으며, 신뢰성과 가동률 측면에서 AL-31F를 점차 따라잡고 있다고 보도되었다[48]。그 때문인지, 2014년에 생산된 J-11B/BS는 모든 기체가 WS-10A를 탑재하고 있으며[66], 배치가 시작된 J-16도 마찬가지로 모두 WS-10A를 탑재하고 있다. 그러나, 단발 J-10과 함상 전투기인 J-15의 랴오닝에서의 운용 기체에 WS-10A 계열 엔진의 탑재가 보류되어, 여전히 AL-31F 엔진을 탑재하고 있는 점을 볼 때, 아직 AL-31F 계열에 비해 신뢰성 측면에서 손색이 있다고 여겨졌다[48]。

2020년 이후에는 신뢰성 개선으로 인해 단발 J-10과 함상 전투기 J-15도 WS-10 파생형의 탑재·교체가 이루어지게 되었고, 이로 인해 오랫동안 러시아제 엔진에 의존해 왔던 중국 공군의 주력 전투기는 모두 국산 엔진을 탑재하게 되었다[67]。

3. 1. 엔진 제어 시스템

3. 2. 신뢰성 및 수명

중국 국영 Shenyang Liming Aircraft Engine Company가 개발한 WS-10A 터보팬 엔진은 엔진 출력 미달과 함께 많은 문제점들로 신뢰성이 크지 못했다. 중국 공군, 중국 해군 모두 중앙정부에 자국산 엔진보다 신뢰성이 높은 러시아제 AL-31F 계열 엔진으로 교체를 요청하고 있다. 그러나 중국이 J-15, J-16 전투기의 본격적인 생산이 시작되면 여기에 탑재할 만큼 충분한 수량의 AL-31F 계열 엔진을 보유하기가 쉽지 않다는 문제가 있었다. 하지만 현재는 시간과 돈을 들인 결과 문제들 대부분은 해결되었다.

4. 파생형

WS-10 엔진은 다양한 파생형이 존재한다.[13][27][4][26]


  • '''WS-10''' - 기본형이다.
  • '''WS-10A''' - FADEC을 갖춘 개량형으로, 120-140 kN의 추력을 낸다.[1]
  • '''WS-10B''' - WS-10A를 기반으로 신뢰성과 추력이 향상된 개량형이다.[30] 2020년 Janes는 135 kN,[21] 중국 언론은 144 kN의 추력을 가졌다고 보고했다.[31][32]
  • '''WS-10H''' - 선양 J-15 프로토타입에 장착된 해군형으로, 시험용으로 제한되었다.[21]
  • '''WS-10B-3''' - 추력 편향 제어(TVC) 형이다.[28]
  • '''WS-10C''' - 스텔스성이 향상된 톱니 모양의 배기 플륨과 142 kN의 향상된 추력을 가진다.[18][33]
  • '''WS-10G''' - 추력 편향 제어 형으로, 시험 중 152-155 kN의 추력을 생성한다.[4] 청두 J-20용으로 설계되었다.[34]
  • '''WS-20''' - 시안 Y-20 수송기를 위한 고바이패스 파생형으로, 138 kN의 추력을 가진다.[27]
  • '''QD70''' - 산업 및 해군 응용 분야를 위해 WS-10에서 개발된 7MW급 가스 터빈 엔진이다.[35]

5. 적용 기종

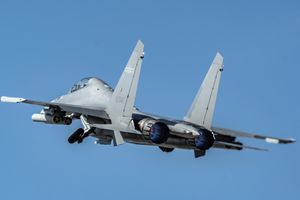

WS-10 엔진을 장착하고 이륙하는 J-16


WS-10 엔진은 여러 중국산 전투기에 적용되었다.

WS-10는 선양 J-8II에서 테스트 되었으며,[1] WS-10A는 청두 J-10B, 선양 J-11B, 선양 J-15,[37][1] J-16[1]에 적용되었다.

WS-10B는 청두 J-10C,[15][38][39] 선양 J-16,[40] 청두 J-20 (초도 양산 항공기)에,[16] WS-10B-3는 청두 J-10B (시범기) 및 청두 J-20B (프로토타입)에 적용되었다.[28]

WS-10C는 2019년부터 청두 J-20A에 적용되었으며,[28][41][42][43][44] J-10B (시험 비행기의 일부), J-10C,[59] J-11, J-15, J-16, J-20에도 적용되었다.[76][77]

6. 한국에 미치는 영향

6. 1. 한국의 대응 전략

6. 2. 한국 내 정치적 입장

7. 제원 (WS-10A)

WS-10A는 애프터버닝 터보팬 엔진이다.[45] 엔진의 내경은 950mm이며,[45] 무게는 1630kg이다.[45] 3단 팬과 9단 축류 압축기로 구성되어 있으며, 환형 연소기를 사용한다.[45] 터빈은 1단 고압, 2단 저압으로 구성되어 있다.[45]

애프터버너 작동 시 132kN의 추력을 낼 수 있으며, 공기 조절량은 124.7kg/s이다.[45] 터빈 입구 온도는 1750 K (1477 °C)이다.[45] 바이패스 비는 0.78:1이며, 추력 대 중량비는 7.5~8:1,[78][79] WS-10G의 경우 9.5이다.[73] 오버홀 간격은 1,500시간, 운용 수명은 3,000시간이다.[80]
