1. 개요
광석 라디오는 19세기 후반에 발명되어 20세기 초 실용적인 라디오 수신기로 발전했다. 최초의 용도는 아마추어 무선가들이 모스 부호를 수신하는 것이었고, 1920년대 기술 발전으로 라디오 방송 수신에 사용되었다. 인도의 과학자 자가디시 찬드라 보스는 1894년경 갈레나를 전파 검출기로 사용했으며, 이후 여러 연구자들이 금속 광물이 무선 신호 검출에 사용될 수 있음을 발견했다. 광석 라디오는 안테나, 동조 회로, 광석 검파기, 이어폰으로 구성되며, 안테나는 전파를 수집하고 동조 회로는 원하는 주파수를 선택하며, 검파기는 오디오 신호를 추출하고 이어폰은 소리를 낸다. 선택도가 낮아 인접 주파수의 간섭에 취약했지만, 루즈 커플링과 같은 기술을 통해 개선되었다. 게르마늄 라디오는 광석 라디오와 유사한 무전원 라디오로, 게르마늄 다이오드를 사용하여 전파에서 음성 신호를 추출한다.
더 읽어볼만한 페이지
- 무선주파수신기 - 인지 무선
인지 무선은 조셉 미톨라 3세가 제시한 개념으로, 무선 자원을 지능적으로 관리하여 통신 요구를 충족시키고 스펙트럼 감지, 관리, 이동, 공유 등의 기능을 통해 주파수 스펙트럼의 비효율적인 사용을 해결하며, 다양한 분야에서 활용 가능성이 높은 기술이다. - 무선주파수신기 - 콜추가 패시브 레이더
콜추가 패시브 레이더는 체코 베라 레이다를 기반으로 개발된 러시아 및 우크라이나의 패시브 레이더 시스템으로, 전파를 탐지하여 최대 800km 거리의 물체 위치를 파악하며 여러 국가에 수출되었다. - 무선공학 - 스마트 안테나
스마트 안테나는 디지털 신호 처리 기술로 안테나 방사 패턴을 제어하고 간섭을 억제하여 무선 통신 시스템의 효율성과 신뢰성을 높이는 기술로, 빔포밍에서 MIMO 기술로 발전했지만 개인 정보 수집 및 공정 경쟁 문제에 대한 논란도 있다. - 무선공학 - 소프트웨어 정의 라디오
소프트웨어 정의 라디오(SDR)는 무선 통신 시스템의 일부 또는 전부를 소프트웨어로 구현하여 주파수, 변조 방식, 대역폭 등을 유연하게 변경할 수 있는 라디오 기술로, 동적 스펙트럼 접근을 통해 스펙트럼 자원을 효율적으로 활용하며 다양한 분야에서 활용된다.
| 광석 라디오 | |
|---|---|
| 지도 정보 | |
| 기본 정보 | |
| 명칭 | 광석 라디오 |
| 다른 이름 | 수정 라디오 무전원 라디오 결정 라디오 검파기 라디오 크리스탈 라디오 |
| 로마자 표기 | Gwangseok radio |
| 종류 | 라디오 수신기 |
| 작동 원리 | |
| 전원 | 외부 전원 불필요 (수신 전파 에너지 사용) |
| 구성 요소 | 안테나 동조 회로 검파기 (다이오드) 이어폰 |
| 동작 방식 | 안테나로 전파를 포착 동조 회로로 특정 주파수 선택 검파기로 전파 신호에서 오디오 신호 추출 이어폰으로 소리 출력 |
| 특징 | 단순한 구조 전력 소비 없음 소출력 |
| 역사 | |
| 개발 | 19세기 후반 ~ 20세기 초 |
| 초기 사용 | 무선 전신 |
| 광석 검파기 | 갈레나 (황화납) 황철광 (FeS₂) 규소 (실리콘) 탄화규소 (SiC) 산화아연 (ZnO) |
| 주요 개발자 | 자디시 찬드라 보스 그린리프 피커드 |
| 구성 요소 상세 | |
| 안테나 | 긴 전선 (일반적으로 10미터 이상) 높을수록 수신 감도 증가 |
| 동조 회로 | 코일과 가변 축전기로 구성 특정 주파수 선택 |
| 검파기 | 반도체 다이오드를 이용하여 교류 신호를 직류 신호로 변환 초창기에는 광물 결정 사용 |
| 이어폰 | 고임피던스 이어폰 사용 일반 헤드폰으로는 작동 안 함 |
| 추가 정보 | |
| 전파 | 중파 (AM) 방송 수신 가능 |
| 수신 감도 | 수신 감도가 낮음 강력한 방송국 근처에서만 수신 가능 |
| 교육적 가치 | 라디오 수신 원리 교육에 유용 간단한 회로 구성 체험 |
| 일본어 | |
| 명칭 (일본어) | 鉱石ラジオ (こうせきラジオ) |
| 로마자 표기 (일본어) | Kōseki rajio |
| 관련 정보 | |
| 관련 자료 | 크리스탈 라디오 정보 웹사이트 미드나잇 사이언스 고대 무선장치 정보 FM 크리스탈 라디오 정보 |
| 이미지 | |
 | |
2. 역사
광석 라디오는 19세기 말 여러 발견을 거쳐 20세기 초에 실용적인 라디오 수신기로 발전했다. 초기 아마추어 무선 실험가들이 스파크 갭 송신기에서 전송한 모스 부호 무선 신호를 수신하는 데 사용되었다. 1920년경 무선으로 음성 신호를 보낼 수 있게 되면서 라디오 방송 산업이 발전하는 기술적 폭발이 일어났다.
- 초기 역사: 하위 섹션에서 상세하게 다루고 있으므로, 여기서는 간략하게 요약만 제시한다.
- 인도의 물리학자 자가디시 찬드라 보스는 1894년경부터 갈레나를 사용하여 마이크로파를 수신했다.
- 20세기 초, 카를 페르디난트 브라운, 그린리프 휘티어 피커드 등 여러 연구자들이 금속 광물을 이용한 전파 신호 검출 방법을 발견했다.
- 일본의 도리카타 우이치는 다양한 광석의 검파 성능을 평가하여 "광석 검파기"를 개발하고 특허를 취득했다.
- 1920년대와 1930년대:
- 미국 표준국은 1922년에 일반인도 쉽게 만들 수 있는 광석 라디오 제작법을 발표하여 라디오 보급에 기여했다.[25]
- 1920년대 초, 러시아의 올레그 로세프는 산화아연 결정을 이용한 증폭 현상을 발견하여 음전압 연구의 선구자가 되었다.
- 제2차 세계 대전과 참호 라디오:
- 제2차 세계 대전 당시 전력 사용이 제한된 상황에서 병사들은 면도날과 연필심을 이용한 "참호 라디오"를 만들어 사용했다.
제2차 세계 대전 이탈리아 전선에서 사용된 "참호 라디오". 안전핀에 붙은 연필심이 면도날에 닿아 검파기 역할을 한다. - 로켓 라디오와 그 이후:
- 1950년대 후반, 일본에서 수입된 소형 "로켓 라디오"가 인기를 얻었다.
- 트랜지스터 라디오의 등장으로 "로켓 라디오"의 인기는 감소했지만, 광석 라디오 회로는 여전히 사용되고 있다.
제2차 세계 대전 당시 자유선에 백업 수신기로 사용된 크리스탈 라디오
2. 1. 초기 역사
광석 라디오는 19세기 말 여러 모호한 발견들의 연쇄에서 탄생하여 20세기 초 실용적인 라디오 수신기로 진화했다.
인도의 물리학자 자가디시 찬드라 보스(J.C. Bose)는 1894년경부터 마이크로파를 수신하기 위해 갈레나(galena영어)를 사용하기 시작했다. 그가 광석을 전파 검출기로 사용한 최초의 인물이다.[28]
전신은 원래 유선 방식, 즉 전선을 연결하여 이루어졌지만, 초기 무선 방식의 전신은 스파크 갭과 아크 송신기, 고주파수로 작동하는 고주파 교류 발전기를 사용했다. 코히러가 무선 신호를 검출하는 최초의 수단이었지만, 감도가 나빠 약한 신호를 검출할 수 없었다. 감도가 좋은 검출기가 필요했다.
20세기 초 많은 연구자들이 갈레나와 같은 금속 광물이 전파 신호 검출에 사용될 수 있다는 것을 다음과 같이 발견했다.[26][27]
| 순서 | 발견/발명/특허 연도 | 발명자 | 내용 |
|---|---|---|---|
| 1 | 1901년 5월 | 카를 페르디난트 브라운 | 망간산화물 광석인 싸이로메란을 RF 검출기로 사용 |
| 2 | 1901년 | 자가디시 찬드라 보스 | "전기적 교란을 검출하기 위한 장치"(en:A Device for Detecting Electrical Disturbances)라는 이름의 특허를 미국에서 출원, 갈레나 결정의 사용에 대해 언급. 1904년 제755840호로 승인. |
| 3 | 1906년 8월 30일 | 그린리프 휘티어 피커드 |  |
| 4 | 1906년 | 헨리 해리슨 체이스 던우디(Henry Harrison Chase Dunwoody) | 카보런덤 RF 검출기(carborundum RF detector)의 특허를 얻었다. ("무선 전신 시스템"(en:Wireless-Telegraph System). 미국 특허 837616. 제출: 1906년 3월 23일. 발행: 1906년 12월 4일) |
| 5 | 1907년 | 루이 윈슬로 오스틴(Louis Winslow Austin) | 텔루륨과 실리콘으로 구성된 RF 검출기의 특허를 취득. ("수신기"(en:Receiver). 미국 특허 번호 846081 (제출: 1906년 10월 27일, 발행: 1907년 3월 5일). |
| 6 | 1908년 | 토리카타 우이치 | -- |

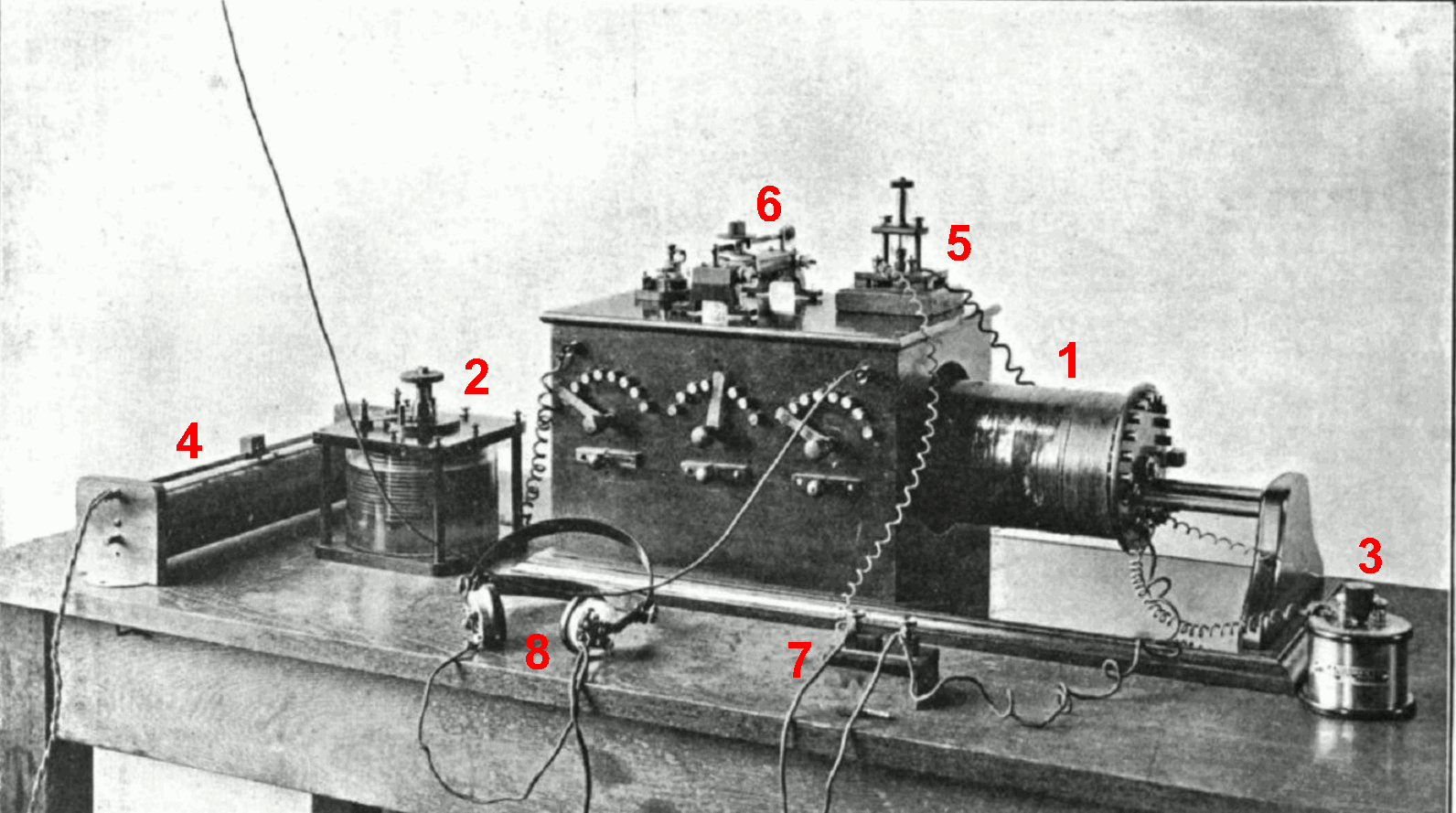

광석 라디오의 최초의 실용적인 용도는 초기 실험자 즉 아마추어 무선가들이 스파크 갭 송신기에서 송신되는 모르스 부호를 수신하는 것이었다.
전자공학이 발전함에 따라 1920년경 기술적인 폭발을 일으켜 라디오 방송 산업이 탄생했다. 그리고 라디오 방송 수신에 광석 검파기가 사용되기 시작했다.
2. 2. 일본의 광석 검파기 연구
일본 체신성 전기시험소의 도리카타 우이치는 검파기에 사용할 수 있는 광석을 탐색했다. 그는 스스로 수집한 70여 종의 광석을 대상으로 검파 성능 평가 실험을 실시했다.[118] 1908년에는 개발한 "광석 검파기"로 특허(특허번호 15345)를 취득했다. 이후 도쿄제국대학 이과대학 광물학강좌·지질학강좌 및 공과대학 탐광야금학강좌 소장의 388종 5백여 개의 광석 표본으로 검파 성능을 평가했다.[118] 그 결과, 홍아연광과 반동광을 결합한 조합이 가장 감도가 좋다는 결론을 내렸다.[118] 1909년(메이지 42년) 8월에 평가 작업을 완료했다.[118] 광석 검파기 연구가 일단락되자 도리카타는 유럽과 미국을 시찰했고, 실험 성과는 공동 연구자인 요코야마 히데타로 기술사가 논문으로 정리했다.[118]2. 3. 1920년대와 1930년대
미국 표준국(United States Bureau of Standards)은 1922년에 "간단한 수제 라디오 수신 장치의 제작 및 작동(Construction and Operation of a Simple Homemade Radio Receiving Outfit)"이라는 간행물을 발표했다.[31] 이 간행물은 간단한 도구 사용이 가능한 사람이면 누구나 라디오를 만들어 날씨, 농작물 가격, 시간, 뉴스, 오페라 등을 들을 수 있도록 제작법을 소개했다. 이 설계는 라디오가 일반 대중에게 널리 보급되는 데 중요한 역할을 하였다. 같은 해, 미국 표준국은 "결정 검출기를 사용한 2회로 라디오 수신 장비의 제작 및 작동(Construction and Operation of a Two-Circuit Radio Receiving Equipment With Crystal Detector)"이라는, 더 성능이 좋은 2회로 버전 제작법도 발표했으며,[32] 오늘날에도 일부 애호가들이 이 방식으로 광석 라디오를 만들고 있다.20세기 초에는 라디오의 상업적 활용이 거의 없었고, 라디오 실험은 많은 사람들에게 취미였다.[33] 일부 역사가들은 1920년 가을을 오락 목적의 상업 라디오 방송의 시작으로 본다. 웨스팅하우스(Westinghouse Electric (1886)) 소유의 피츠버그(Pittsburgh) 방송국 KDKA는 미국 상무부(United States Department of Commerce)의 허가를 받아 하딩-콕스 대통령 선거 결과를 방송했다. 특별 행사 보도 외에도 농민들에게 농작물 가격을 알려주는 것은 라디오 초기의 중요한 공공 서비스였다.
1921년 당시 공장에서 만든 라디오는 매우 비쌌다. 그래서 덜 부유한 가정에서는 직접 라디오를 만들었고, 신문과 잡지에는 일반 가정 용품으로 광석 라디오를 만드는 방법에 대한 기사가 실렸다. 비용을 줄이기 위해 많은 제작법에서 오트밀 상자와 같은 빈 판지 용기에 동조 코일을 감는 것을 제안했으며, 이는 수제 라디오의 일반적인 형태가 되었다.
1920년대 초 러시아의 올레그 로세프(Oleg Losev)는 라디오 검파기 제작을 위해 다양한 종류의 결정에 전압 바이어스를 가하는 실험을 했다. 그 결과, 섬아연광(징크아연광, 산화아연) 결정을 사용하여 증폭 현상을 발견했다.[34][35][36] 이것은 음전압 현상으로, 터널 다이오드 개발보다 수십 년 앞선 것이었다. 로세프는 최초의 실험 이후 재생 수신기와 초외이종 수신기, 심지어 송신기까지 제작했다.
크리스토다인(Crystodyne)은 열악한 환경에서도 제작할 수 있었다. 진공관이나 현대의 반도체 소자와 달리 시골의 대장간에서도 만들 수 있었다. 그러나 이 발견은 당국의 지원을 받지 못하고 곧 잊혀졌으며, 연구용 몇몇 사례를 제외하고는 대량 생산되지 않았다.
2. 4. 제2차 세계 대전과 참호 라디오
광물 결정 외에도 많은 금속 표면의 산화물 코팅은 정류가 가능한 반도체(검파기) 역할을 한다. 녹슨 못, 부식된 1센트 동전 등 많은 일상적인 물체를 이용하여 임시로 광석 라디오를 만들 수 있었다.
1944년 봄 연합군이 안치오 부근에 주둔했을 때, 독일군이 국부 발진기 신호를 감지할 수 있는 장비를 가지고 있었기 때문에 전력을 사용하는 개인용 라디오 수신기는 엄격히 금지되었다. 광석 라디오는 전력으로 구동되는 국부 발진기가 없기 때문에 감지될 수 없었다. 몇몇 병사들은 버려진 물건으로 "광석" 라디오를 만들어 뉴스와 음악을 들었는데, 이 라디오는 청색 강철 면도날과 연필심을 검파기로 사용했다. 연필심 끝이 면도날의 반도체 산화물 코팅(자철석)에 닿으면 조잡한 점접촉 다이오드가 형성되었다. 면도날 표면에서 연필심을 조심스럽게 조정하면 정류가 가능한 지점을 찾을 수 있었다. 이 라디오는 대중 언론에서 "참호 라디오"라고 불렸고, 제2차 세계 대전의 민담이 되었다.
제2차 세계 대전 중 독일 점령 지역에서는 민간인의 라디오 수신기 몰수가 광범위하게 이루어졌다. 이로 인해 라디오 청취자들은 종종 기본적인 광석 라디오 수준의 비밀 수신기를 만들었다. 그렇게 하는 사람은 적발되면 투옥이나 사형에 처할 위험이 있었고, 유럽 대부분 지역에서 BBC(또는 다른 연합군 방송국)의 신호는 이러한 수신기로 수신하기에 충분히 강하지 않았다.[1]
2. 5. 로켓 라디오와 그 이후
1950년대 후반, 일본에서 수입된 로켓 모양의 소형 "로켓 라디오"가 상당한 인기를 얻었다.[37] 이 라디오는 압전 결정 수신기, 코일 크기를 줄이기 위한 페라이트 코어, 그리고 조정이 필요 없는 소형 저마늄 고정 다이오드를 사용했다. 사용자는 로켓 꼭대기 부분을 움직여 코일 내부의 페라이트 코어를 움직여 동조 회로의 인덕턴스를 변경하는 방식으로 방송국을 수신했다. 초기 크리스탈 라디오는 이어폰이나 수신기의 전기적 부하로 인해 Q 값이 낮아져 선택도가 떨어지는 문제가 있었지만, "로켓 라디오"는 효율적인 수신기를 사용하여 큰 안테나가 필요하지 않았다. 높은 Q 값 덕분에 여러 개의 강력한 지역 방송국을 수신할 수 있었던 반면, 초기 라디오는 한두 개의 방송국만 수신 가능했고, 다른 방송국의 신호가 배경에서 들리는 경우도 있었다.전기 콘센트가 없는 곳에서 "로켓 라디오"는 비싸고 무거운 배터리가 필요한 당시의 진공관 휴대용 라디오에 대한 대안으로 사용되었다. 아이들은 부모님이 자는 줄 알고 있을 때 몰래 "로켓 라디오"를 이불 밑에 숨겨 라디오를 듣거나, 공공 수영장에서 수영장 주변의 쇠사슬 울타리에 접지선을 연결하여 라디오를 듣기도 했다. "로켓 라디오"는 배터리나 교류 콘센트가 필요하지 않아 비상용 라디오로도 사용되었다.
"로켓 라디오"는 여러 가지 로켓 스타일뿐만 아니라 동일한 기본 회로를 사용하는 다른 스타일로도 출시되었다.[38]
당시 트랜지스터 라디오가 출시되었지만 가격이 비쌌다. 트랜지스터 라디오의 가격이 하락하면서 "로켓 라디오"의 인기는 감소했다.
초창기의 인기와 일반적인 사용을 되찾지는 못했지만, 크리스탈 라디오 회로는 여전히 사용되고 있다. 보이스카우트는 1920년대부터 라디오 세트 제작을 프로그램에 포함시켜 왔다. 1950년대와 1960년대에는 많은 수의 조립식 장난감과 간단한 키트를 찾아볼 수 있었고, 전자공학에 관심 있는 많은 아이들이 크리스탈 라디오를 만들었다.
크리스탈 라디오 제작은 1920년대와 1950년대에 유행이었다. 최근에는 취미가들이 초기 악기의 예를 디자인하고 제작하기 시작했다. 이러한 세트의 외관과 성능 모두에 많은 노력이 기울여진다. 연례 크리스탈 라디오 'DX' 경연대회(장거리 수신)와 제작 경연대회를 통해 이러한 세트 소유자들은 서로 경쟁하고 이 주제에 대한 관심 공동체를 형성할 수 있다.
3. 구성과 원리
광석 라디오는 가장 기본적인 라디오 수신기로, 다음과 같은 요소들로 구성된다.[3][39][22][40][41]
- '''안테나''': 무선파에 의해 전류가 유도되는 곳이다.
- '''공진 회로(동조 회로)''': 안테나가 수신하는 신호 중 원하는 방송국의 주파수를 선택한다. 코일과 축전기로 구성되며, 공진 주파수를 가진다. 이 주파수의 무선파는 통과시키고 다른 주파수는 차단한다. 코일이나 축전기를 조절하여 다른 주파수에 맞출 수 있다. 일부 회로에서는 축전기 대신 안테나가 이 역할을 한다.
- '''반도체 수정 검파기''': 오디오 신호(변조)를 추출(복조)한다. 평방 법칙 검파기[42] 역할을 하며, 무선 주파수 교류를 오디오 주파수 변조로 복조한다. 초기에는 고양이 수염 검파기[43][44][45]가 사용되었는데, 갈레나 같은 광물에 가는 철사를 접촉시킨 것이다. 현대에는 반도체 다이오드를 사용하지만, 일부는 여전히 수정 등을 사용한다.
- '''이어폰''': 오디오 신호를 소리로 변환한다. 스피커를 작동시키기에는 출력이 부족하여 이어폰을 사용한다.
광석 라디오는 전원이 없으므로, 이어폰에서 발생하는 음향 전력은 안테나가 포착한 무선파를 통해 수신되는 방송국의 송신기에서만 나온다.[3] 수신 안테나에서 사용 가능한 전력은 무선 송신기로부터의 거리의 제곱에 반비례하여 감소한다.[46] 강력한 상업용 라디오 방송국의 경우에도, 수신기에서 수 마일 이상 떨어져 있으면 안테나가 수신하는 전력은 매우 작아 마이크로와트 또는 나노와트 단위로 측정된다.[3] 현대 광석 라디오에서는 안테나에서 50pW 정도의 약한 신호도 들을 수 있다.[47] 광석 라디오는 증폭 없이도 이렇게 약한 신호를 수신할 수 있는데, 이는 인간 청각의 민감도가 매우 높기 때문이다.[3][48] 인간의 청각은 10−16 W/cm2의 세기의 소리도 감지할 수 있다.[49] 따라서 광석 수신기는 무선파의 에너지를 소리로 가능한 한 효율적으로 변환하도록 설계되어야 한다.
일반적으로 AM 방송국의 경우 약 25마일 정도의 거리 내에서만 방송국을 수신할 수 있다.[50][51] 하지만 무선 전신 시대에 사용된 무선전신 신호는 수백 마일 떨어진 곳에서도 수신이 가능했고,[51] 그 시대에는 대양 횡단 통신에도 광석 수신기가 사용되었다.[52]
AM(진폭변조) 수신기(라디오) 중에서 구조가 가장 간단한 것은 안테나, 접지, 동조 회로, 검파 회로, 수화기(레시버)로 구성된다. 이 중 검파 회로에 검류정류기를 사용한 것이 검류정류기 라디오이다.
수신한 고주파 전기 신호에서 음성 신호만을 꺼내는 것을 검파라고 하며, 검파에는 한 방향으로만 전류를 통과시키는 정류 작용(포락선 검파)을 이용한다.[116] 이러한 작용은 황철광이나 방연광과 같은 광석 외에도 철이나 구리와 같은 산화막(흑녹 등), 동전, 알루미늄박 등에서도 볼 수 있다.[115][117]
검파에 실용적으로 사용할 수 있는 광석에는 황철광이나 방연광 외에도 자철광(천연 자석), 황동광, 반동광, 자류철광, 황철석, 홍아연광, 섬아연광, 자연동, 입상 이산화망간 등이 있다.[115][116]
검류정류기 라디오 애호가들 사이에서는 광석의 산지에 따라 성능에 큰 차이가 나는 것으로 알려져 있다.[116]
3. 1. 안테나와 접지
안테나는 전자기 전파의 에너지를 교류 전류로 변환하며, 이는 광석 라디오에 연결된다.[3] 광석 라디오는 모든 전력이 안테나에서 나오므로, 안테나가 가능한 한 많은 전파 에너지를 수집하는 것이 중요하다. 안테나가 클수록 더 많은 전력을 수신할 수 있다. 광석 라디오 수신기에 일반적으로 사용되는 안테나 유형은 길이가 수신하는 전파의 4분의 1 파장의 배수에 가까울 때 가장 효과적이다. 광석 라디오에 사용되는 파장의 길이는 매우 길다. (AM 방송 대역 파장은 182m~566m이다.)[56] 따라서 안테나는 긴 와이어를 사용하여 가능한 한 길게 만든다.[57] 이는 현대 라디오에 사용되는 휩 안테나 또는 페라이트 루프스틱 안테나와는 대조적이다.진지한 광석 라디오 애호가들은 건물이나 나무 사이에 가능한 한 높이 매달린 수백 피트의 와이어로 구성된 "T"형 또는 반전 L 안테나를 사용하며, 중앙이나 한쪽 끝에 연결된 피드 와이어가 수신기로 연결된다.[58][59] 그러나 더 자주 창문에서 늘어뜨린 무작위 길이의 와이어가 사용된다. 초기 (특히 아파트 거주자들 사이에서) 인기 있는 방법은 침대 스프링[14], 화재 탈출구, 철조망 울타리와 같은 기존의 큰 금속 물체를 안테나로 사용하는 것이었다.[51][60][61]
광석 라디오와 함께 사용되는 와이어 안테나는 접지에 대한 출력 전압을 생성하는 단극 안테나이다. 따라서 수신기는 전류의 귀환 회로로서 접지(지구)에 연결되어야 한다. 접지선은 방열판, 수도관 또는 땅에 박은 금속 말뚝에 연결되었다.[62][63] 초기에는 적절한 접지 연결을 할 수 없는 경우 대지를 사용하는 경우도 있었다.[64][65] 좋은 접지는 전원이 공급되는 수신기보다 광석 라디오에서 더 중요하다. 광석 라디오는 안테나에서 효율적으로 전력을 전달하는 데 필요한 낮은 입력 임피던스를 갖도록 설계되었기 때문이다. 안테나에서 사용 가능한 전력을 감소시키므로 낮은 저항 접지 연결(25Ω 미만이 바람직함)이 필요하다.[57]
3. 2. 동조 회로
동조 회로는 코일(인덕터)과 축전기로 구성되어 있으며, 소리굽쇠와 같이 공진기 역할을 하여 특정 주파수의 신호를 선택한다.[66] 안테나에 무선파에 의해 유도된 전하는 코일을 통해 축전기의 양극판 사이를 빠르게 앞뒤로 흐르며, 이 회로는 원하는 무선 신호의 주파수에서 높은 임피던스를 갖지만, 다른 모든 주파수에서는 낮은 임피던스를 가진다.[67] 따라서 원하지 않는 주파수의 신호는 동조 회로를 통해 접지로 통과하고, 원하는 주파수는 검파기(다이오드)로 전달되어 이어폰을 통해 소리를 들을 수 있게 한다. 수신된 방송국의 주파수는 동조 회로의 공진 주파수 ''f''이며, 축전기의 정전용량 ''C''와 코일의 인덕턴스 ''L''에 의해 결정된다.[68]:
이 회로는 인덕턴스(L), 정전용량(C), 또는 둘 다를 변경하여 조정함으로써 다른 무선 방송국의 주파수에 "동조"할 수 있다.[1] 가장 저렴한 수신기에서는 코일의 권선에 닿는 스프링 접촉부를 통해 가변 인덕터를 만들어 코일의 권수를 조절하여 인덕턴스를 변경했다. 또는 가변 축전기를 사용하여 회로를 동조하기도 한다.[69] 일부 최신 크리스탈 수신기는 페라이트 코어 동조 코일을 사용하는데, 페라이트 자심을 코일 안팎으로 이동시켜 자기 투자율을 변경함으로써 인덕턴스를 변경한다.[70]
안테나는 동조 회로의 필수적인 부분이며, 그 리액턴스는 회로의 공진 주파수를 결정하는 데 기여한다. 안테나는 일반적으로 정전용량으로 작용하는데, 4분의 1 파장보다 짧은 안테나는 용량성 리액턴스를 갖는다.[57] 초기의 많은 크리스탈 수신기에는 동조 축전기가 없었고,[71] 대신 와이어 안테나에 내재된 정전용량(코일의 상당한 기생 정전용량[72] 추가)을 이용하여 코일과 함께 동조 회로를 형성했다.
가장 초기의 크리스탈 수신기에는 동조 회로가 전혀 없었고, 안테나와 접지 사이에 연결된 크리스탈 검파기와 그 위에 이어폰으로만 구성되었다.[1][71] 이 회로는 안테나의 넓은 공진을 제외하고는 주파수 선택 요소가 없었기 때문에 원하지 않는 방송국을 제거하는 능력이 거의 없었으므로, 넓은 주파수 대역 내의 모든 방송국이 이어폰에서 들렸다.[53] (실제로는 가장 강력한 방송국이 다른 방송국들을 일반적으로 덮어버린다.)
3. 3. 광석 검파기
광석 검파기는 라디오 주파수 신호에서 오디오 신호를 추출(복조)하는 역할을 한다. 초기 무선 통신에서는 코히어러가 사용되었으나, 감도가 낮아 20세기 초부터 갈레나와 같은 특정 금속 광물을 이용한 검파기가 등장했다.[26][27]인도 물리학자 자가디시 찬드라 보스는 1894년경부터 갈레나 검출기를 사용하여 마이크로파를 수신하면서 최초로 결정을 무선파 검출기에 사용했다.[28] 그린리프 휘티어 피커드는 1906년에 실리콘 결정 검출기에 대한 특허를 받았다.[30]

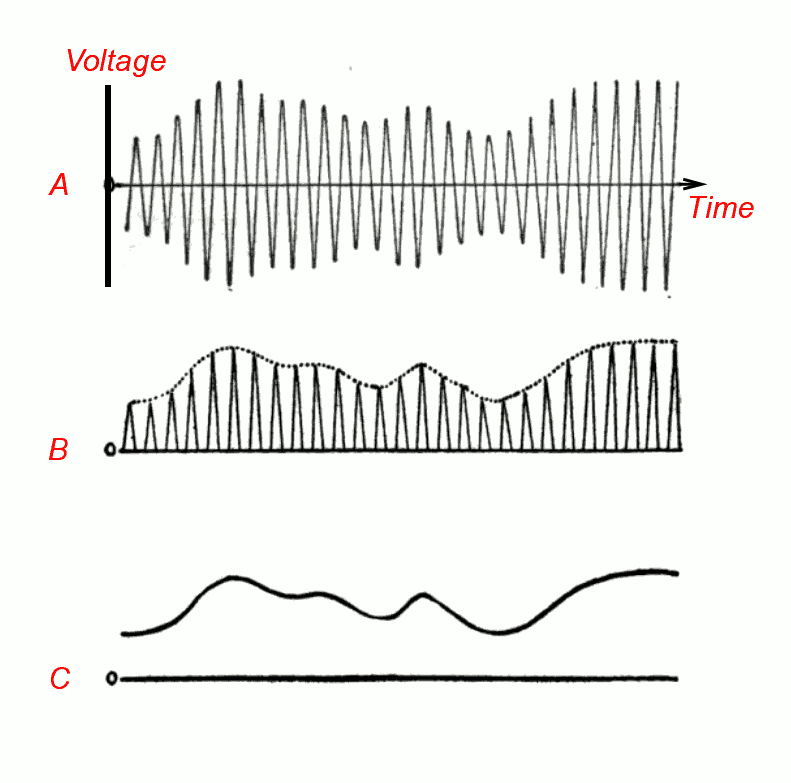

- (B) 수정은 한 방향으로 전류가 더 잘 흐르도록 하여 진폭이 0이 되지 않고 오디오 신호에 따라 변하는 신호를 생성한다.
- (C) 바이패스 커패시터는 고주파 반송파 펄스를 제거하여 오디오 신호를 남깁니다.]]

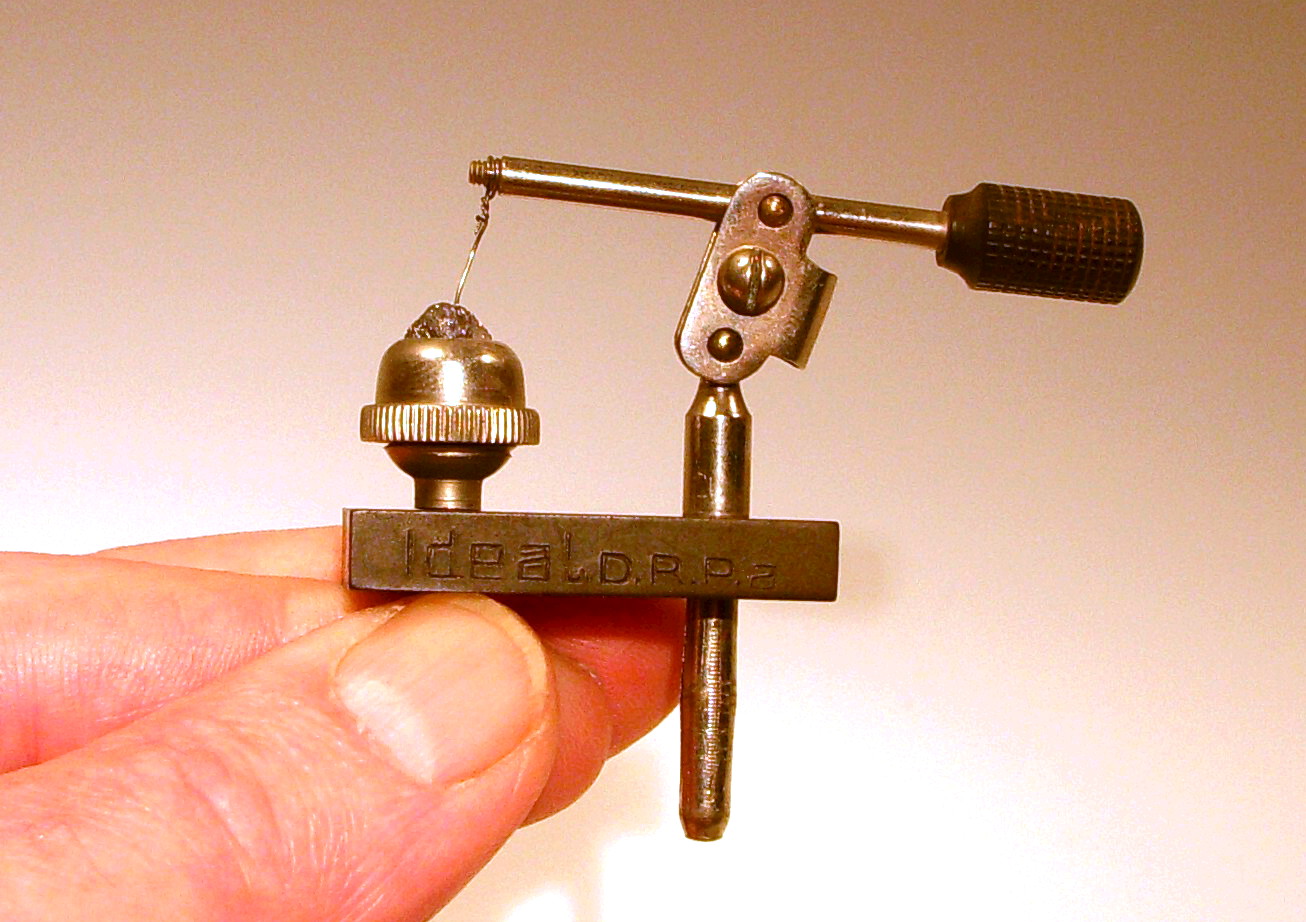

초기에는 주로 "고양이 수염 검파기"[44][88]가 사용되었는데, 이는 갈레나와 같은 결정질 광물의 작은 조각에 가는 철사를 접촉시킨 것이다.[43][45] 이 접촉점은 쇼트키 다이오드와 유사하게 작동하여 한 방향으로만 전류를 흐르게 한다.[89][90] 황철석도 종종 사용되었는데, 이는 더 쉽게 조정하고 안정적인 광물이었고 도시의 신호 세기에 충분했기 때문이다.
광석 표면의 특정 지점만이 정류 접합으로 기능했으며, 접촉 압력에 매우 민감하여 사용 전에 적절한 지점을 찾아야 했다.[6][92] 이를 위해 사용자는 와이어를 수정 표면 위로 움직여 신호가 들리는 지점을 찾거나,[93] 버저를 사용하여 조정하기도 했다.[93]
갈레나 외에도 황철석, 실리콘, 탄화규소 등 다양한 광물이 사용되었다.[80][92][94] 임시로 면도날과 연필[96], 녹슨 바늘[97]등을 사용하기도 했다.

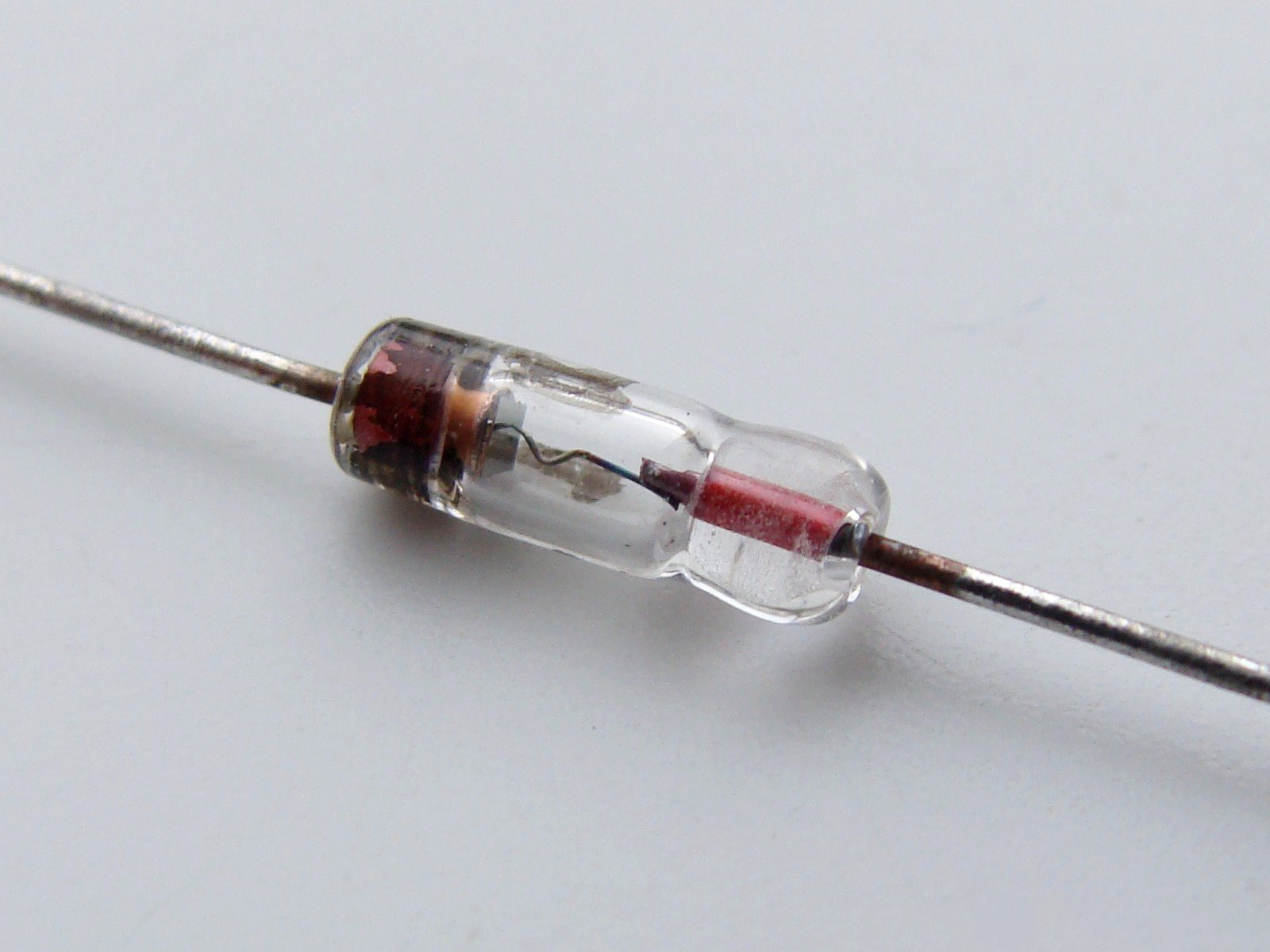

현대에는 게르마늄 다이오드나 쇼트키 다이오드와 같은 반도체 다이오드가 주로 사용된다.[81] 이는 수정 검파기보다 훨씬 안정적이며 조정이 필요 없다.[98]
3. 3. 1. 광석 검파기의 종류
광석 검파기에는 다음과 같은 방식이 있다.- '''탐색식 광석 검파기''': 라디오 수신기 초기에 널리 사용된 방식으로, 조정간(調整桿)이라는 손잡이를 돌려 금속침을 광석 표면 위에서 이동시켜 최적의 검파 지점을 찾는다.[116]
- '''고정식 광석 검파기''': 유리관 안에 광석과 접촉침을 넣어 최적의 접촉점에서 움직이지 않도록 고정시킨 것이다.[116] 검파 성능이 떨어지면 교체할 수 있도록 되어 있었다.[116]
접촉침(금속침)에는 니켈선, 구리선, 철선, 텅스텐선 등이 사용된다.[116]
3. 4. 이어폰
광석 라디오는 출력이 낮아 소리를 듣기 위해 고임피던스 이어폰을 사용해야 한다. 주로 압전 이어폰이 사용된다.[104]

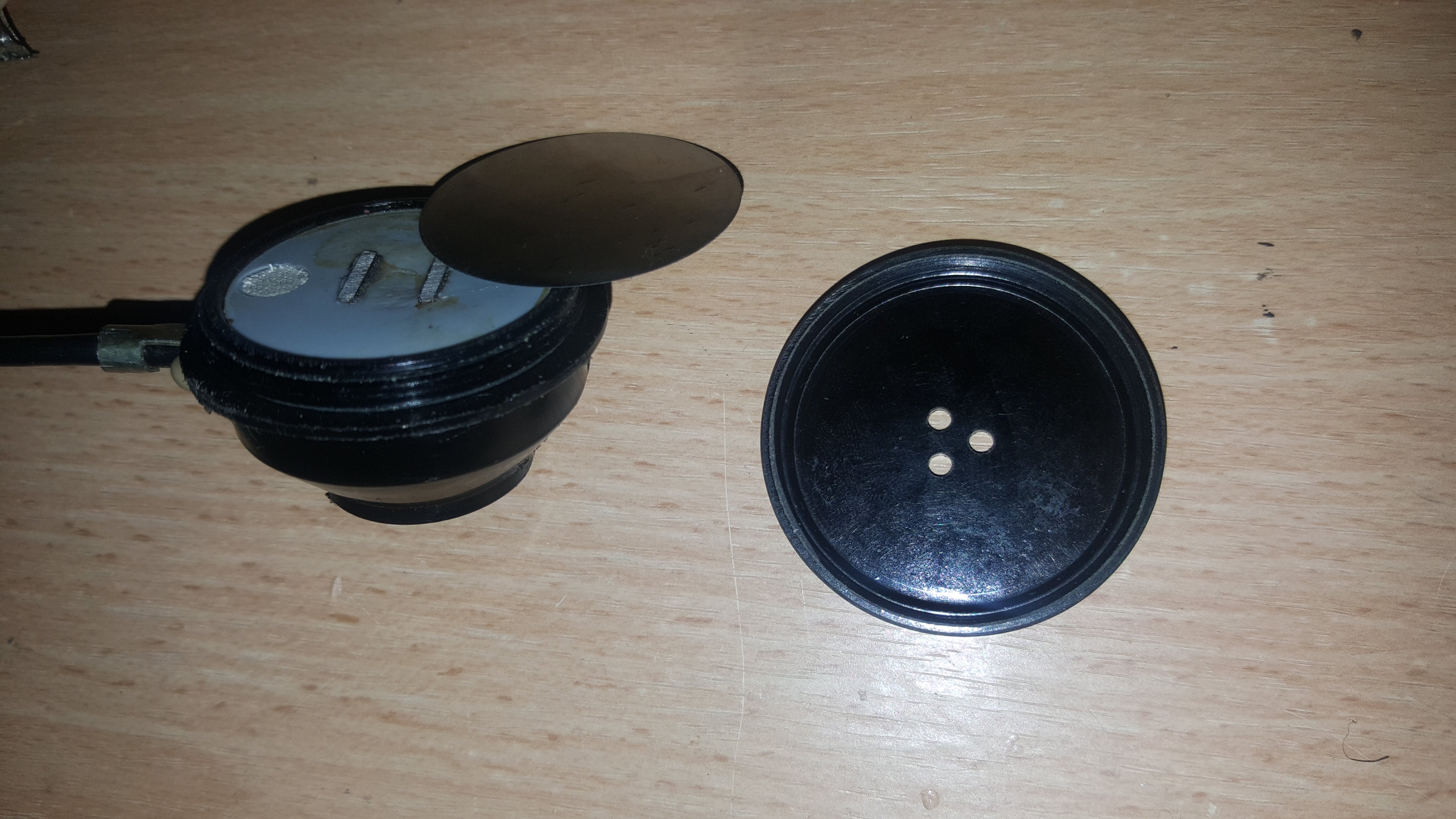

초기에는 움직이는 철 드라이버를 사용한 자석 헤드폰이 사용되었다. 이 헤드폰은 각 이어피스에 영구 자석이 있고, 그 주위에 전자석을 형성하는 와이어 코일이 감겨 있었다. 라디오의 오디오 신호가 코일을 통과하면 변화하는 자기장이 발생하여 진동판을 진동시켜 소리를 냈다. 당시 전화용 헤드폰은 임피던스가 낮아(75Ω) 광석 라디오에 사용하기에는 더 많은 전류가 필요했다. 따라서 광석 라디오에는 2000~8000Ω의 높은 임피던스를 가진 헤드폰이 사용되었다.[106][107][108]
현대에는 압전 크리스탈 이어폰이 사용된다.[104] 압전 크리스탈에 라디오 신호가 가해지면 크리스탈이 진동하여 소리를 낸다. 크리스탈 이어폰은 이어버드 형태로 귀에 직접 꽂아 효율적으로 소리를 전달한다. 저항이 매우 높아(메가옴) 수신기의 선택도를 향상시킨다. 압전 이어폰의 높은 저항은 필터 역할을 하여 저주파는 통과시키고 고주파는 차단한다.[109]
광석 라디오는 출력이 낮아 라우드스피커를 구동하기 어렵다. 1960년대 일부 자작 라디오는 오디오 변압기를 사용하기도 했다.[111] 현대의 저임피던스(8Ω) 이어폰은 광석 라디오에서 바로 사용할 수 없으며, 오디오 변압기를 추가하여 임피던스를 맞춰야 한다.
3. 5. 임피던스 정합
임피던스 정합은 안테나와 수신기 회로 사이에서 신호 전달 효율을 최대로 높이기 위해 사용되는 중요한 기술이다.[53][73] 크리스털 라디오에서는 안테나에서 수신된 미약한 신호를 최대한 손실 없이 수신기 회로로 전달해야 하므로 임피던스 정합이 특히 중요하다.일반적으로 안테나-접지 시스템의 임피던스는 약 10~200 옴[57] 정도인데, 이는 수신기 동조 회로의 임피던스(공진 시 수천 옴)[76]보다 훨씬 낮다.[47] 이러한 임피던스 차이 때문에 신호가 제대로 전달되지 않고 손실이 발생한다.
임피던스 정합을 위해 개선된 수신기 회로에서는 안테나를 동조 코일의 일부 권선에만 연결하는 방법을 사용한다.[68][71] 이렇게 하면 동조 코일이 동조 기능뿐만 아니라 임피던스 정합 변압기(자동 변압기 연결 방식) 역할도 수행하게 된다. 안테나의 낮은 임피던스는 권선비(안테나가 연결된 권선 수와 코일의 총 권선 수의 비율)의 제곱에 해당하는 값만큼 증가하여 동조 회로의 임피던스와 같아진다.[75]
"두 개의 슬라이더" 회로[53]에서는 안테나와 검파기 회로가 모두 슬라이딩 접점이 있는 코일에 연결되어 있어, 공진 주파수와 권선비를 조정할 수 있다.[78][79][80] 이를 통해 이어폰에서 가장 큰 소리가 나는 지점을 찾아 최적의 임피던스 정합을 구현한다.
보다 정교한 수신기에서는 조정 가능한 공심 안테나 결합 변압기[1][53]를 사용하여 임피던스 정합과 함께 선택도를 높인다.[71][80][82] 이 변압기는 "루즈 커플링"(loose coupling)이라는 기법을 사용하는데, 두 개의 자기적으로 결합된 코일(1차 코일과 2차 코일)로 구성된다. 1차 코일은 안테나와 접지에 연결되고, 2차 코일은 회로의 나머지 부분에 연결된다. 안테나 전류는 1차 코일에 교류 자기장을 생성하고, 이는 2차 코일에 전류를 유도하여 이어폰에 전력을 공급한다.
코일 간의 ''결합''을 감소시키면(물리적으로 분리하여 상호 인덕턴스를 줄이면) 대역폭이 좁아져 더 선명하고 선택적인 동조가 가능해진다.[71][83] 하지만 결합이 느슨해지면 신호 전력도 감소하므로, 최적의 수신을 위해 다양한 설정을 조절해야 한다.
초창기에 사용된 "루즈 커플러"(loose coupler)는 큰 1차 코일 안에 작은 2차 코일을 넣어 만든 형태였다.[53][84] 작은 코일은 랙에 장착되어 큰 코일 안팎으로 움직일 수 있었다. 이를 통해 결합 정도를 조절하여 간섭 신호를 제거하고 원하는 방송국을 선택할 수 있었다.
안테나 결합 변압기는 임피던스 정합 변압기 역할도 수행하여 안테나 임피던스와 회로 나머지 부분 간의 정합을 개선한다. 보통 하나 또는 두 코일에 여러 개의 탭이 있어 변압기의 권선 수와 "권선비"를 조정할 수 있다.
4. 선택도 문제와 개선 방법
광석 라디오는 선택도가 낮아 인접 주파수 간섭에 취약하다는 단점이 있다.[2][4][47] 이는 간단한 동조 회로가 근접 신호를 잘 제거하지 못하고 넓은 대역폭을 갖기 때문이다.[4] 낮은 선택도는 현대 수신기와 비교했을 때 광석 라디오의 큰 단점이다.
선택도를 개선하기 위한 방법 중 하나는 유도 결합(루즈 커플링) 방식이다. 이 방식은 조정 가능한 공심 안테나 결합 변압기[1][53]를 사용하여 구현된다.[71][80][82] 이 변압기는 자기적으로 결합된 두 개의 코일(1차 코일과 2차 코일)로 구성된다. 안테나에 연결된 1차 코일은 자기장을 생성하고, 이 자기장은 2차 코일에 전류를 유도한다. 각 코일은 동조 회로 역할을 하며, 두 회로가 상호 작용하여 공진 변압기를 형성한다.
코일 간의 결합을 줄이면(물리적으로 분리하여) 상호 인덕턴스가 감소하고 대역폭이 좁아져 더 날카롭고 선택적인 동조가 가능하다.[71][83] 하지만 결합이 느슨해지면 신호 전력도 감소하므로, 최상의 수신을 위해 다양한 설정을 실험해야 한다. 초창기에는 "루즈 커플러"(loose coupler)라는 설계가 사용되었는데, 더 큰 1차 코일 안에 더 작은 2차 코일을 넣어 랙으로 움직여 결합을 조절했다.[53][84]
안테나 결합 변압기는 임피던스 정합 변압기 역할도 하여 안테나와 회로 간의 임피던스 정합을 개선한다. 코일의 탭을 조절하여 변압기의 권선비도 조정할 수 있었다. 하지만, 이러한 유도 결합 방식은 1차 및 2차 회로의 동조와 코일 결합 등 세 가지 조정 요소가 상호 작용하여 조정이 복잡하다는 단점이 있었다.[85]
5. 게르마늄 라디오
'''게르마늄 라디오'''는 광석 라디오와 같은 무전원 라디오(Unpowered Radio)의 일종으로, 반도체인 게르마늄(게르마늄 다이오드)을 이용하여 전파에서 음성 신호를 추출하는 라디오 수신기이다.[117] '''게르마 라디오'''라고도 부른다.
게르마늄 다이오드는 전압이 작더라도 작동하고, 음성 영역의 진동수에 따라 온오프가 가능한 성질을 가지고 있다.[117] 다이오드에는 더 구하기 쉬운 실리콘 다이오드도 있지만, 일반적인 실리콘 다이오드는 통과할 수 있는 전압이 게르마늄 다이오드보다 다소 높아 미약한 전파의 검파에는 적합하지 않다.[117] (단, 이 점에 대해서는 반도체 제품으로서 정류용 실리콘 다이오드를 사용하는 예가 있다.[115])
게르마늄 다이오드가 등장했을 당시에는 이미 진공관이 널리 사용되고 있었고, 그 직후 트랜지스터의 보급으로 트랜지스터 라디오에 대체되었기 때문에, 게르마늄 라디오가 실용적으로 사용된 것은 제한적인 용도와 기간이었다.
참고로, 전원을 사용하는 라디오라도 회로 구성에 따라 게르마늄 다이오드를 이용하는 경우도 있다.
6. 광석 라디오의 활용
강력한 지역 송신기를 수신하는 광석 라디오는 증폭 없이는 들을 수 없는 원거리 방송국의 두 번째 증폭 수신기의 전원으로 사용될 수 있다.[113]
수신 신호 자체의 반송파 전력을 회수하려는 시도와 검증되지 않은 주장은 오랫동안 이어져 왔다. 일반적인 광석 수신기는 반파 정류기를 사용한다. AM 신호는 피크 전압에서 변조율이 30%에 불과하므로, 수신 신호 전력의 9%만이 실제 오디오 정보이고, 91%는 단순히 정류된 직류 전압이다. 30%라는 수치는 라디오 테스트에 사용되는 표준이며, 음성의 평균 변조율을 기반으로 한다. 적절하게 설계되고 관리되는 AM 송신기는 왜곡이나 "스플래터"(의도된 신호 대역폭 외부로 방사되는 과도한 측대역 에너지)를 발생시키지 않고 피크에서 100% 변조까지 작동할 수 있다. 오디오 신호가 항상 피크에 있는 것은 아니라는 점을 감안하면, 에너지 비율은 실제로 더욱 크다. 이 직류 전압을 음향 에너지로 변환하기 위해 상당한 노력이 기울여졌다. 초기 시도에는 1966년의 단일 트랜지스터 증폭기가 포함된다.[114] 때로는 이 전력을 회수하려는 노력이 더 효율적인 검파를 생성하려는 다른 노력과 혼동되기도 한다.[115] 이러한 역사는 현재 "반전된 2파 스위칭 전원 장치"만큼 정교한 설계로 계속되고 있다.[113]
