마크 48 어뢰

"오늘의AI위키"는 AI 기술로 일관성 있고 체계적인 최신 지식을 제공하는 혁신 플랫폼입니다.
"오늘의AI위키"의 AI를 통해 더욱 풍부하고 폭넓은 지식 경험을 누리세요.
목차

1. 개요

마크 48 어뢰는 1960년대 말 소련 잠수함 기술 발전에 대응하기 위해 개발된 잠수함 발사 어뢰이다. 1972년 실전 배치 이후 지속적인 개량을 거쳐 Mk-48 ADCAP, Mod 6, Mod 7 CBASS 등의 파생형이 개발되었다. 미국 해군을 비롯하여 오스트레일리아, 캐나다 등 여러 국가에서 운용 중이며, 대만에 수출될 예정이다.

더 읽어볼만한 페이지

  • 레이시온 - FIM-92 스팅어
    스팅어는 미국의 휴대용 지대공 미사일로, 적외선 유도 방식을 사용하며, 다양한 개량형이 있으며, 소련-아프가니스탄 전쟁 등 여러 분쟁에 사용되었고, 헬리콥터 탑재형과 함대공형으로도 사용된다.
  • 레이시온 - AN/APG-77
    AN/APG-77은 노스럽 그루먼과 레이시온이 개발한 AESA 방식의 항공 레이더로, 저피탐지 성능과 다목표 동시 추적 기능을 갖추고 있으며, 개량형인 AN/APG-77(v)1은 지상 공격 능력을 향상시켰다.
마크 48 어뢰
개요
1982년 Mk 48 어뢰 정비 모습
1982년 Mk 48 어뢰 정비 모습
유형중어뢰
용도ASW 및 ASuW
개발 및 생산
원산지미국
설계Gould, Inc., 해군수상전센터
설계 시기1967년
제조업체Gould/허니웰 (Mod 1), 휴즈 항공 (ADCAP), 웨스팅하우스 해군 시스템 클리블랜드 오하이오
개발사Gould, Inc.
해군수상전센터
생산 시작1967년
사용 정보
사용 국가미국 해군
브라질 해군
오스트레일리아 해군
캐나다 해군
네덜란드 해군
중화민국 해군
사용 연도1972년–현재 (Mod 1), 1988년–현재 (ADCAP), 2008년–현재 (Mod 7 CBASS)
참전해당 사항 없음
가격
Mod 1 (1978년 USD)$894,000
ADCAP (1988년)$3,500,000
CBASS (2005년 USD)$3,800,000
(2022년)$5,390,000
제원
무게1,558 kg (원형), 1,676 kg (ADCAP)
길이5.79 m
직경533 mm
탄두고폭탄과 미사용 연료
탄두 중량293 kg
신관근접 신관
추진체오토 연료 II
엔진사판 엔진; 펌프-제트
잠수 가능 심도800 m (추정), 공식적으로 "1,200 ft 이상"
속도55 노트 (추정), 공식적으로 "28 노트 이상"
사거리55 노트에서 38 km 또는 40 노트에서 50 km (추정), 공식적으로 "5 마일 이상"
유도 방식공통 광대역 고급 소나 시스템 (CBASS)
발사 플랫폼잠수함

2. 역사

마크 48은 처음에는 1956년 잠수함 Project Nobska에 의해 구현이 권장된 여러 무기 중 하나인 '''연구 어뢰 컨셉 II'''('''RETORC II''')로 개발되었다.[7] Mk-48 어뢰는 1960년대 말에 소련 해군의 잠수함 기술 발전에 발맞춰 설계되었다. 1972년부터 실전 배치되면서, Mk-37, Mk-14, Mk-16 어뢰를 대체하여 미국 해군 잠수함의 주요 무기가 되었다.[8] 1977년 새로운 소련 알파급 잠수함/알파급 잠수함영어의 실전 배치로 어뢰에 상당한 수정을 가하는 ADCAP 프로그램을 가속화하기로 결정했다. 무기가 기술 발전을 따라갈 수 있도록 테스트를 실시했으며, 개선된 음향 및 전자 장치를 통해 무기를 수정했다. Mk-48 Mod 5로도 알려진 새로운 버전의 무기는 광범위한 테스트를 거쳤으며, 1985년에 생산이 시작되어 1988년에 실전 배치되었다. 그 이후로 어뢰에 다양한 업그레이드가 추가되었다. 2012년 기준으로 Mk-48 Mod 6이 실전 배치되었으며, Mod 7 버전은 2008년 RIMPAC 훈련에서 시험 발사되었다. 미국 해군의 2001년 재고는 1,046발의 Mk-48 어뢰였다.[9] 2017년 록히드 사의 생산량은 연간 약 50발이었다.[10]

2. 1. 초기 개발 및 배치 (1972년)

마크 48은 1956년 잠수함 Project Nobska에서 권장한 '''연구 어뢰 컨셉 II'''('''RETORC II''')로 처음 개발되었다.[7] 1960년대 말 소련 해군의 잠수함 기술 발전에 대응하기 위해 설계되었으며, 1972년부터 실전 배치되어 Mk-37, Mk-14, Mk-16 어뢰를 대체하고 미국 해군 잠수함의 주요 무기가 되었다.[8]

1977년 소련의 실전 배치로 인해 ADCAP 프로그램을 가속화하여 어뢰를 대폭 수정했다. 기술 발전에 발맞춰 개선된 음향 및 전자 장치를 통해 무기를 수정하는 테스트가 진행되었다. Mk-48 Mod 5로 알려진 새로운 버전은 광범위한 테스트를 거쳐 1985년에 생산을 시작, 1988년에 실전 배치되었다. 이후에도 다양한 업그레이드가 이루어졌다.

Mk-48 Mod 6이 실전 배치되었으며, Mod 7 버전은 2008년 RIMPAC 훈련에서 시험 발사되었다. 미국 해군의 2001년 재고는 1,046발의 Mk-48 어뢰였다.[9] 2017년 록히드 사의 생산량은 연간 약 50발이었다.[10]

2. 2. ADCAP (Advanced Capability) 개발 (1988년)

마크 48은 1956년 잠수함 Project Nobska에서 권장한 '''연구 어뢰 컨셉 II'''('''RETORC II''')로 개발되었다.[7] 1960년대 말 소련 해군의 잠수함 기술 발전에 대응하여 설계되었으며, 1972년부터 실전 배치되어 Mk-37, Mk-14, Mk-16 어뢰를 대체하고 미국 해군 잠수함의 주요 무기가 되었다.[8]

1977년 소련의 실전 배치로 인해 어뢰 성능 개량(ADCAP) 프로그램이 가속화되었다. 개선된 음향 및 전자 장치를 통해 무기를 수정하는 테스트가 진행되었고, Mk-48 Mod 5로도 알려진 새로운 버전은 1985년에 생산을 시작하여 1988년에 실전 배치되었다. 이후에도 다양한 업그레이드가 이루어졌다.

Mk-48 Mod 6이 실전 배치되었으며, Mod 7 버전은 2008년 RIMPAC 훈련에서 시험 발사되었다. 미국 해군의 2001년 재고는 1,046발의 Mk-48 어뢰였다.[9] 2017년 록히드 사의 생산량은 연간 약 50발이었다.[10]

2. 3. 지속적인 개량 (Mod 6, Mod 7 CBASS)

마크 48은 1960년대 말 소련 해군의 잠수함 기술 발전에 발맞춰 설계되어 1972년부터 실전 배치되었다.[8] Mk-37, Mk-14, Mk-16 어뢰를 대체하여 미국 해군 잠수함의 주요 무기가 되었다.[8]

1977년 소련 의 실전 배치로 ADCAP 프로그램이 가속화되었고, 개선된 음향 및 전자 장치를 통해 무기를 수정했다. Mk-48 Mod 5는 1988년에 실전 배치되었다.[8]

Mk-48 Mod 6이 실전 배치되었으며, Mod 7 버전은 2008년 RIMPAC 훈련에서 시험 발사되었다.[9] 2017년 록히드 사의 생산량은 연간 약 50발이었다.[10]

해군 연구국은 2017년 1월부터 Mk 48 mod 7의 사거리를 늘리기 위한 Torpedo Advanced Propulsion System(TAPS) 연구를 진행하고 있다. 오토 연료 터빈 엔진 및 알루미늄 산화물(Al-AgO)에 의한 전기 추진이 검토되고 있다.

3. 주요 특징 및 성능

Mk-48 어뢰는 잠수함 어뢰 발사관에서 발사하도록 설계되었다. 이 무기는 오하이오급 탄도 미사일 잠수함과 시울프급, 로스앤젤레스급, 버지니아급 공격 잠수함을 포함한 모든 미국 해군 잠수함에서 운용된다.[11] 또한 캐나다, 오스트레일리아, 네덜란드의 잠수함에서도 사용된다.[11]

Mk-48 및 Mk-48 ADCAP 어뢰는 어뢰에 연결된 와이어를 통해 잠수함에서 유도될 수 있다.[11] 또한 자체 능동 또는 수동 센서를 사용하여 프로그래밍된 표적 탐색, 획득 및 공격 절차를 수행할 수 있다.[11] 이 어뢰는 수상함의 용골 아래에서 폭발하여 용골을 파괴하고 구조적 완전성을 파괴하도록 설계되었다.[11] 빗나갈 경우, 다른 시도를 위해 다시 돌아갈 수 있다.[11]

3. 1. 유도 시스템

3. 2. 추진 시스템

스와시플레이트 피스톤 엔진은 오토 연료 II로 작동하며, 이는 엔진을 구동하기 위해 연소되는 단일 추진제이다. 추력은 추진 장치 조립체에 의해 생성된다.

3. 3. 센서 및 개량

어뢰의 탐지기는 표적에 접근할 때 기동할 필요성을 피하는 데 도움이 되는 능동형 전자식 조향 "핑거"(2D 위상 배열 소나)를 가지고 있다. 확인되지 않은 보고서에 따르면 어뢰의 센서는 주변의 전기장 및 자기장을 감시할 수 있다고 한다. 이는 선체 금속 덩어리를 감지하고 적절한 이격 거리에서 폭발시키는 데 사용되는 탄두의 전자기 코일(적어도 1977년부터 1981년까지)을 가리킬 수 있다.

어뢰는 운용 수명 동안 지속적인 개선의 대상이 되어왔다. 1990년대에 ADCAP의 Mod 6 변형은 엔진에 대한 훨씬 향상된 소음 격리를 제공하여 잠재적인 표적이 이 어뢰를 탐지하기가 더 어려워졌다.

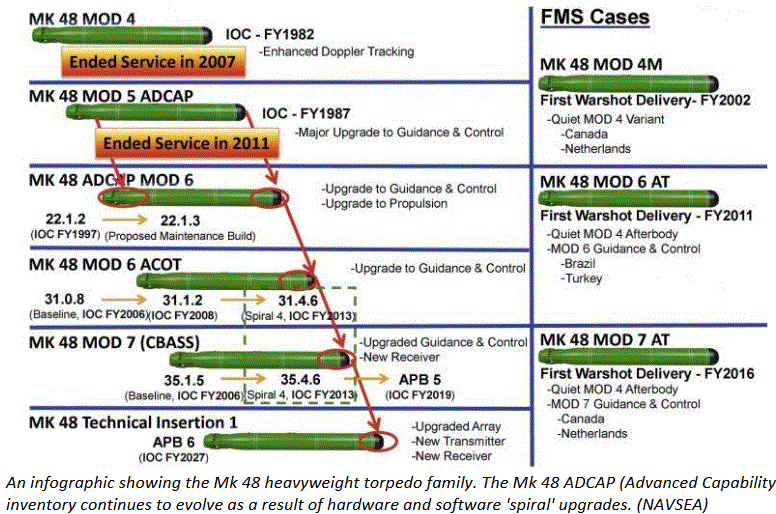

마크 48 어뢰의 발전 과정


'''Mk48 Mod 7 공통 광대역 첨단 소나 시스템'''(CBASS) 어뢰는 심해 및 연안 수역 모두에 최적화되어 있으며, 첨단 대응책 능력을 갖추고 있다. MK48 ADCAP Mod 7(CBASS) 어뢰는 오스트레일리아 왕립 해군과의 공동 개발 프로그램의 결과이며, 2006년에 초기 작전 능력을 갖추었다.[6] 모듈식 Mod 7 변형은 소나 대역폭을 증가시켜 더 넓은 주파수 대역에서 핑을 송수신할 수 있으며, 광대역 신호 처리 기술을 활용하여 탐색, 획득 및 공격 효율성을 크게 향상시킨다. 이 버전은 적의 대응책에 훨씬 더 강하다.[12] 2008년 7월 25일, 오스트레일리아의 , 에서 발사된 MK 48 Mod 7 CBASS 어뢰가 림 오브 퍼시픽 2008 (RIMPAC) 훈련 동안 시험 표적을 성공적으로 격침시켰다.[13][14]

2015년에 미국 해군은 생산 재개 계획을 발표하고 더 모듈식 설계를 모색했다.[15] 록히드 마틴(Lockheed Martin)은 추진력과 전자전 대응에 대한 저항력을 개선하는 것 외에도, 공통 광대역 첨단 소나 시스템(CBASS)으로 알려진 새로운 유도 제어 시스템을 포함하도록 기존의 Mark 48을 업그레이드할 예정이다.[16]

2003년부터 미국 해군은 전기 연료 전지를 포함한 대체 연료원과 어뢰가 어뢰 발사관의 더 시끄러운 압축 공기 발사 시스템을 사용하지 않고 자체 동력으로 튜브를 떠날 수 있게 하는 "수영 아웃" 기능을 구현하여 기존 Mk 48 설계를 업그레이드하는 것을 목표로 하는 스텔스 어뢰 강화 프로그램을 시작했다. 이 프로그램은 진행 중이며, 많은 세부 사항이 아직 기밀로 분류되어 있다.[17]

해군 연구국(Office of Naval Research)은 2017년 1월부터 Mk 48 mod 7의 사거리를 늘려 "확장 사거리 무기"로 특징짓는 것으로 발전시키기 위한 시제품 어뢰 추진 시스템의 개발과 실증을 목적으로 Torpedo Advanced Propulsion System(TAPS) 연구를 진행하고 있다. 방식으로는 오토 연료 터빈 엔진 및 알루미늄 산화물(Al-AgO)에 의한 전기 추진이 검토되고 있다. 대체 저장 화학 에너지 추진 시스템(SCEPS)에 대해서는 추가 검토 결과 제외되었다.

3. 4. 제원 (Mk 48/ADCAP)


  • 종류: 잠수함용 장어뢰 (잠수함용 중어뢰)
  • 전체 길이: 5.79m
  • 직경: 533mm
  • 중량: 1,662.75kg
  • 탄두: 292.5kg 고성능 폭약 (자기 신관 부착)
  • 사정 거리 (40kt/55kt)

: Mk-48: 약 40.7km/약 31.5km

: Mk-48 ADCAP: 50km/38km[31][32][33]

  • 운용 심도: 366m
  • 탐색・공격 심도 (최소/최대): 18m/1,374m
  • 최대 속력: 50kt 이상
  • 기관: 사판 기관/워터 제트 추진
  • 배치: 1972년 (Mk48), 1988년 (Mk-48 ADCAP)
  • 단가: 250만 달러 (Mk48), 350만 달러 (Mk-48 ADCAP, 추정)

4. 운용 국가

마크 48 어뢰 운용 국가 지도


2020년 5월 28일, 대외 유상 군사 원조를 통해 미국 해군의 마크 48 어뢰 재고 18발과 수송용 컨테이너, 기술 문서, 관련 장비를 1억 8,000만 달러에 대만에 수출하는 것이 결정되었다.[34]

4. 1. 현재 운용 국가

4. 2. 도입 예정 국가

2020년 5월 28일, 대외 유상 군사 원조(FMS)를 통해 미국 해군의 마크 48 어뢰 재고 18발과 수송용 컨테이너, 기술 문서, 관련 장비를 1억 8,000만 달러에 대만에 수출하는 것이 결정되었다.[34]

5. 대한민국의 도입 가능성 (가상)
