1. 개요
스패너는 볼트나 너트를 조이거나 풀 때 사용하는 도구로, 다양한 형태와 기능을 가진다. 15세기 영국에서 처음 등장하여 19세기 중반 몽키 스패너의 발명으로 기술적 발전을 이루었다. 렌치, 스패너라는 용어는 각기 다른 어원을 가지고 있으며, 종류는 일반 렌치, 조절 가능한 렌치, 소켓 렌치, 특수 렌치, 전동 렌치 등으로 나뉜다.
더 읽어볼만한 페이지
- 스패너 - 몽키렌치
몽키 렌치는 조절 가능한 렌치의 한 종류로, 18세기 말과 19세기 초 영국에서 개발되어 마차 바퀴 너트에 사용되었으며, 미국에서는 나사 기반 디자인이 발명되어 널리 사용되다가 조절식 렌치 등으로 대체되었다. - 스패너 - 어저스터블스패너
어저스터블스패너는 너트나 볼트의 크기에 맞춰 턱의 간격을 조절하여 사용할 수 있는 렌치이며, 19세기 말에 발명되어 널리 사용되었지만, 현재는 규격화된 스패너가 보편화되어 사용이 권장되지 않는다. - 금속가공공구 - 망치
망치는 머리와 손잡이로 이루어진 타격 도구로, 돌망치에서 시작하여 금속 망치로 발전했으며, 다양한 분야에서 사용될 뿐만 아니라 노동, 생산, 힘, 권능을 상징하는 중요한 의미를 지닌다. - 금속가공공구 - 줄 (도구)
줄은 선사시대부터 사용된 수공구로, 재료를 깎거나 다듬는 데 사용되며, 산업 혁명 이후 사용 빈도가 줄었으나 버 제거 작업이나 정밀한 금형 제작 등에 여전히 사용되고 재료, 형태, 절삭 방식에 따라 다양한 종류가 있다. - 목공구 - 망치
망치는 머리와 손잡이로 이루어진 타격 도구로, 돌망치에서 시작하여 금속 망치로 발전했으며, 다양한 분야에서 사용될 뿐만 아니라 노동, 생산, 힘, 권능을 상징하는 중요한 의미를 지닌다. - 목공구 - 송곳
송곳은 물건에 구멍을 뚫거나 넓히는 도구로, 나무, 가죽, 금속 등에 사용되며, 역사적으로 구석기 시대부터 사용되었고, 다양한 종류와 날 끝 형태로 나뉘며, 날카로운 통찰력이나 저항 정신을 비유하는 문화적 의미도 지닌다.
| 스패너 |
|---|
2. 역사
렌치와 렌치를 이용한 응용, 또는 파이프 클램프 및 갑옷과 같이 렌치가 필요한 장치는 15세기까지 역사가들에 의해 기록되었다.[4] 18세기 말과 19세기 초에는 영국에서 제조되어 북아메리카로 수출된 마차 바퀴의 특이한 크기의 너트용 조절 가능한 코치 렌치가 있었다. 19세기 중반에는 몽키 스패너를 포함하여 조절 나사를 사용하여 턱을 좁히고 넓히는 특허 스패너가 등장하기 시작했다.[4]
'렌치'(wrench)는 중세 영어 ''wrench''에서 유래되었으며, 이는 고대 영어 ''wrenċ''에서, 다시 게르만 조어 ''*wrankiz''('돌리는 것', '비트는 것')에서 파생되었다.[2]
렌치는 그 형태와 기능에 따라 매우 다양한 종류가 존재한다.
대부분의 복스 렌치는 '12포인트'로 판매되는데, 이는 12포인트 렌치가 12포인트 볼트와 6포인트 볼트 모두에 맞기 때문이다. 12포인트 렌치는 6포인트에 비해 더 많은 결합 지점을 제공하지만, 접촉 공간이 적기 때문에 6포인트 볼트에 둥글게 마모되는 손상을 일으키는 것으로 알려져 있다.[5]
로마인은 로마에 많은 건축물을 건설하기 위해 렌치를 사용했다. 그 당시에는 각각의 볼트와 너트는 나사 조립을 위해 한 쌍으로 조합된 상태로 제조되었으며, 볼트·너트는 사용되는 렌치의 입구 폭에 맞도록 제조되었다.
산업 혁명까지 대장장이는 개별적으로 자신이 만든 렌치에 맞는 체결구를 제조했기 때문에 사람들은 항상 같은 가게에서 렌치와 조합된 체결구를 구입하거나, 대장장이에게 렌치를 빌리거나, 필요한 체결구를 제조하게 했다. 렌치의 가장 초기 형태는 연철로 만들어졌으며, 핸들은 일자형이거나 각도 또는 S자형이었다.
1770년경에 대량의 나사를 제조할 수 있는 최초의 선반이 발명되었다. 이 기계에 의한 생산 결과, 체결구의 치수가 표준화되었다. 체결구의 치수가 같아지면서 렌치의 입구 폭 치수도 표준화되었다. 표준화로 인해 렌치는 주철로 만들어졌고, 1800년대경에는 렌치가 일반적으로 사용되게 되었다.
최근에는 렌치의 대부분이 주조품보다 강도가 높은 해머 단조 제품으로 만들어지고 있다.[10] 알코올 등 가연성 제품을 취급하는 플랜트에서는 방폭 사양의 공구가 사용된다.
3. 어원
'스패너'(spanner)는 1630년대에 휠록 화기의 스프링을 감는 도구를 지칭하며 사용되기 시작했다. 독일어 ''Spanner''(명사)에서 유래되었으며, 이는 ''spannen''(동사)('결합하다', '고정하다', '늘이다', '연결하다')에서, 다시 게르만 조어 ''*spannan''에서, 최종적으로 인도유럽 조어 어근 ''*(s)pen-''('당기다', '늘이다', '꼬다')에서 유래되었다.[3]
4. 종류

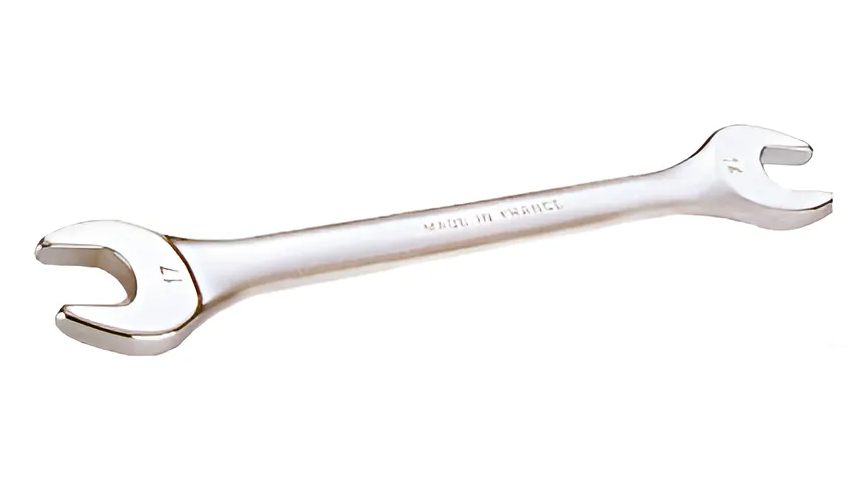

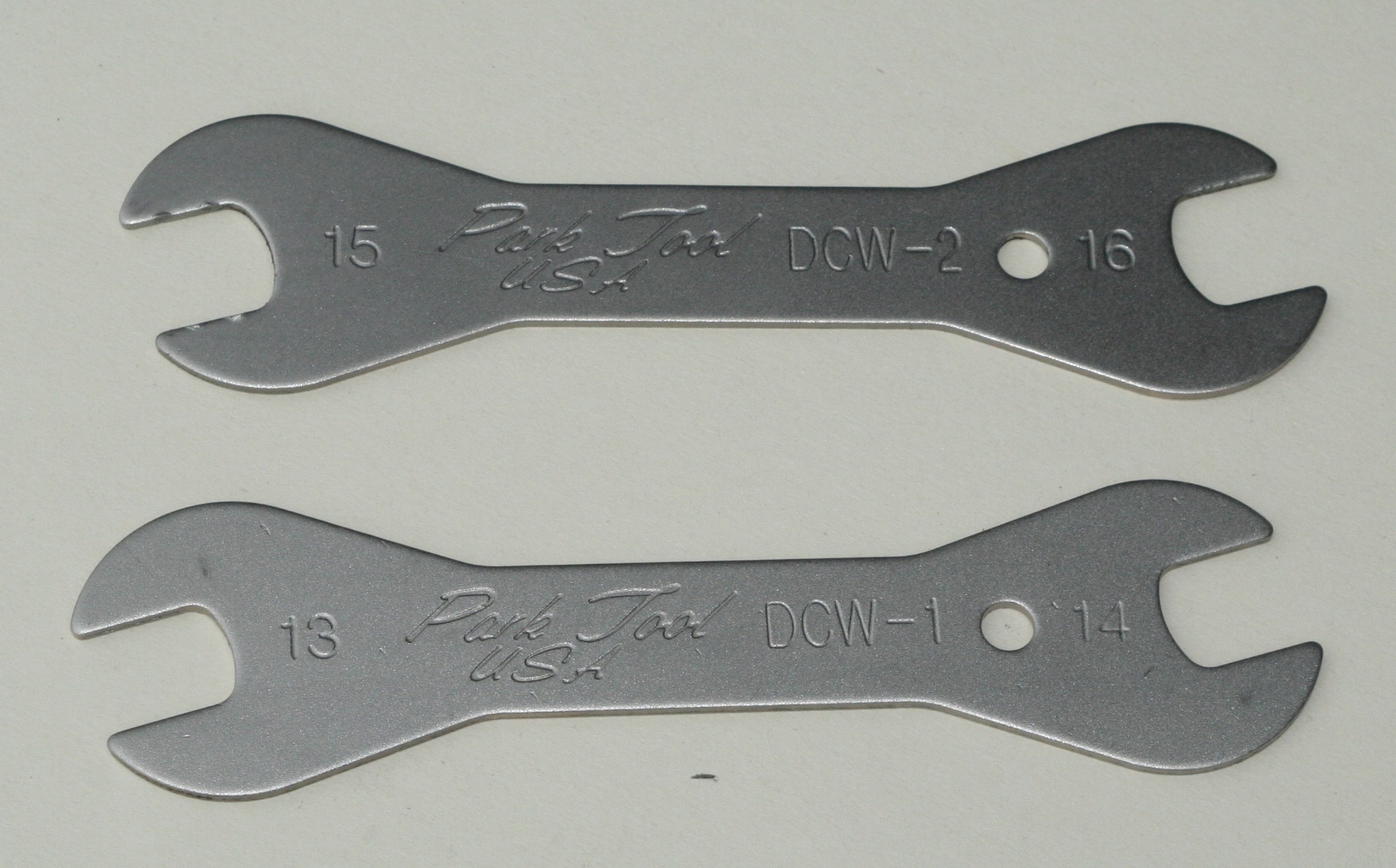

; 양구 스패너(또는 오픈 엔드 렌치)
렌치 끝이 열려 있어 옆 방향에서 렌치를 삽입할 수 있다. 볼트 머리(또는 너트, 이하 볼트로 줄여 쓴다) 측면의 두 곳에만 힘이 집중되므로 강한 힘으로 조이면 볼트 헤드를 손상시킬 수 있다. 주로 가벼운 용도나 공구가 닿기 어려운 부분의 빠른 회전에 이용한다.[11]

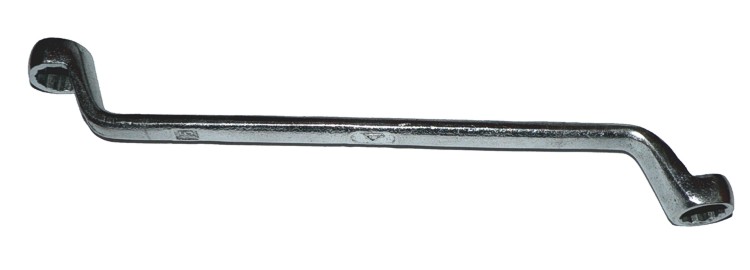

; 안경 렌치 (또는 오프셋 렌치, 박스 엔드 렌치, 박스 스패너)
핸들 양쪽에 원형의 입구부(볼트 헤드에 끼우는 링형 부분)가 있는 것을 안경 렌치라고 부른다. 볼트의 위쪽 방향에서만 렌치를 삽입할 수 있으며, 사용하기 쉽도록 핸들에 대해 입구부에 각도(오프셋)가 붙어 있다. 볼트 측면의 6곳에 힘이 가해지므로, 볼트 헤드의 손상이 적고 강한 힘으로 조일 수 있다.
; 플레어 너트 렌치
클로풋 렌치, 또는 크로우풋 렌치라고도 부른다. 6면을 가진 안경 렌치에서, 1면만 제거하고 5면으로 볼트·너트를 유지하는 C형의 선단을 가진 렌치. 주로 자동차의 브레이크 파이프 고정용 플레어 너트를 돌릴 때 사용한다.

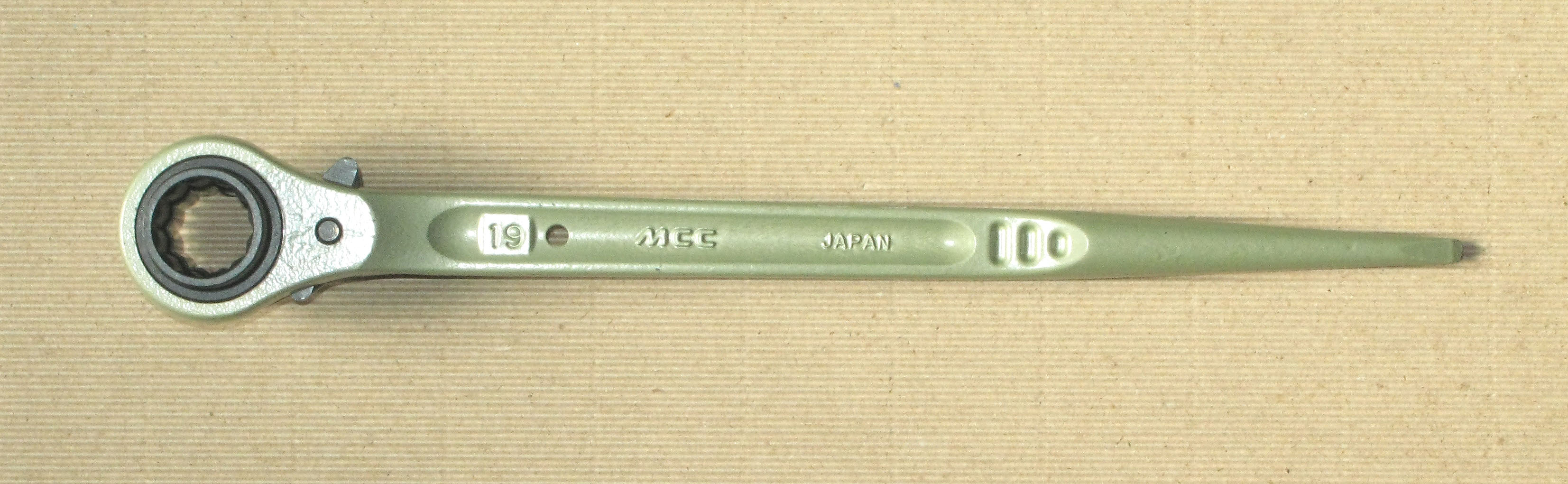

; 래칫 렌치
오른쪽 또는 왼쪽의 일정 방향 또는 양방향으로 조여지는 래칫 기구를 도입한 렌치. 작은 회전 각도로 설치, 제거할 수 있다.
; 콤비네이션 렌치
렌치 양단에 동일 사이즈의 안경 렌치와 스패너가 붙어 있는 것. 가조임과 본조임을 한 개의 렌치로 바꿔 사용할 수 있다.
; 몽키 렌치 (또는 조절 렌치)
렌치의 2면 폭(볼트 헤드를 잡는 부분의 폭)을 스크류 기어에 의해 자유롭게 바꿀 수 있는 렌치.

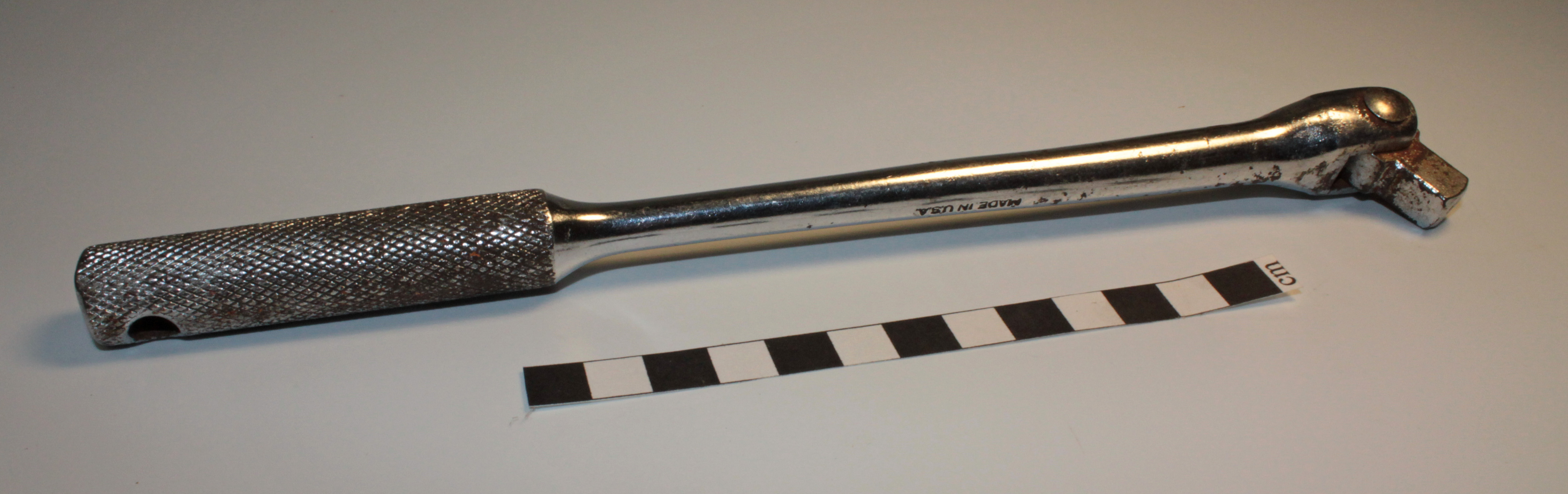

; 소켓 렌치
박스 소켓과 핸들이 분리되어 있으며, 여러 사용 상태에 맞춰, 적합 사이즈의 소켓을 현장에 맞는 각종 핸들에 부착하여 작업할 수 있다. 스냅온 창업자인 조셉 존슨(Joseph Johnson)이 1920년에 개발했다.[14]
; 박스 렌치
볼트 헤드를 완전히 감싸서 유지하는 원통형의 박스(소켓)에 자루가 붙은 타입의 렌치로, 자루의 형상에 따라 L형, T형으로 구분된다.
; 토크 렌치
볼트의 조임 정도를 조절하여 기기나 볼트의 파손을 막기 위한 렌치이다. 조임 토크를 지정하여 볼트를 조일 수 있다.
; 육각봉 렌치
육각봉이 L자형이 된 렌치로, 앨런 키, 헥사곤 렌치, 헥스 렌치, 육각 렌치라고도 한다. 육각형 구멍에 삽입하여 사용한다.
; 파이프 렌치
파이프를 끼우거나 돌리기 위한 전용 렌치이다.
; 수전 렌치
수전의 설치·제거에 사용되는 특수한 렌치이다.
; 체인 렌치
체인을 대상물에 감아서 사용하는 렌치이다.
; 스트랩 렌치(벨트 렌치)
체인 렌치와 유사하지만, 체인 대신에 튼튼한 섬유 직물의 밴드를 사용한다.
; 훅 렌치
훅 렌치 또는 훅 스패너, 인입 스패너라고도 불린다.
; 페달 렌치
자전거 페달의 설치·제거 전용의 렌치이다.
; 로켓 렌치
기계적인 힘이 아닌 화약의 연소에 의한 추진력을 사용하여 푸는 장치이다.
4. 1. 일반적인 렌치
볼트나 너트의 두 면을 잡는 U자형 개구부를 가진 일체형 렌치이다. 양쪽 끝의 크기가 다른 경우가 많다. 렌치 끝은 핸들 축에 대해 약 15도의 각도로 기울어져 있어, 렌치를 뒤집으면 좁은 공간에서 더 넓은 범위로 움직일 수 있다.[4] 주로 가벼운 작업이나 공구가 닿기 어려운 곳에서 빠른 회전이 필요할 때 사용된다.
볼트나 너트를 완전히 감싸는 폐쇄형 개구부를 가진 렌치이다. 일반적으로 6각형 또는 12각형 개구부가 사용된다. 12각형은 회전각이 제한된 경우 더 많은 각도로 고정할 수 있다는 장점이 있다. 안경 렌치는 양쪽 끝에 다른 크기의 개구부를 가진 경우가 많으며, 너트나 볼트에 더 쉽게 접근할 수 있도록 핸들이 오프셋되어 있다.[5] 볼트 측면의 6곳에 힘이 가해지므로, 볼트 헤드 손상이 적고 강한 힘으로 조일 수 있다.

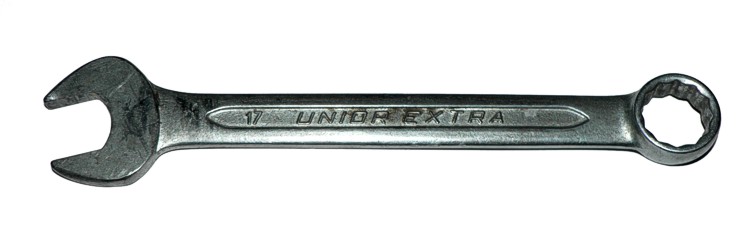

한쪽 끝은 오픈 엔드 렌치, 다른 쪽 끝은 안경 렌치 형태를 가진 렌치이다. 양쪽 끝은 대개 같은 크기의 볼트에 맞는다. 가볍게 조이는 작업과 강하게 조이는 작업을 하나의 렌치로 번갈아 할 수 있다.

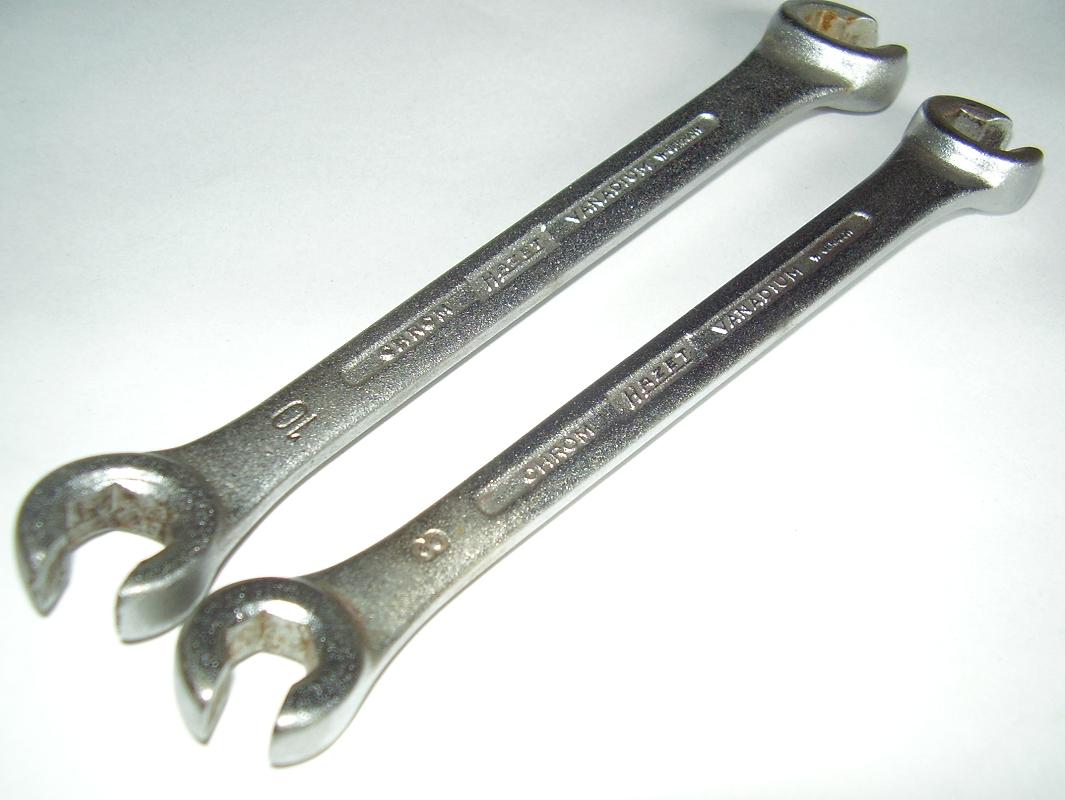

튜브 끝의 너트를 잡는 데 사용되는 렌치이다. 안경 렌치와 유사하지만 너트를 완전히 둘러싸지 않고 튜브 위로 맞을 수 있도록 개구부가 있다. 이 개구부와 두꺼운 턱은 너트와의 접촉 면적을 늘려준다. 주로 부드러운 금속으로 만들어져 오픈 엔드 렌치로 손상될 가능성이 높은 배관 너트에 최대한 접촉하여 사용할 수 있도록 설계되었다.
래칫 기능을 통해 렌치를 반복적으로 움직여 작업 속도를 높일 수 있는 렌치다. 렌치를 뒤집거나 반전 레버를 작동시켜 래칫 방향을 바꿀 수 있다. 박스 렌치의 간결함과 래칫 렌치의 편리함을 결합한 형태이다.

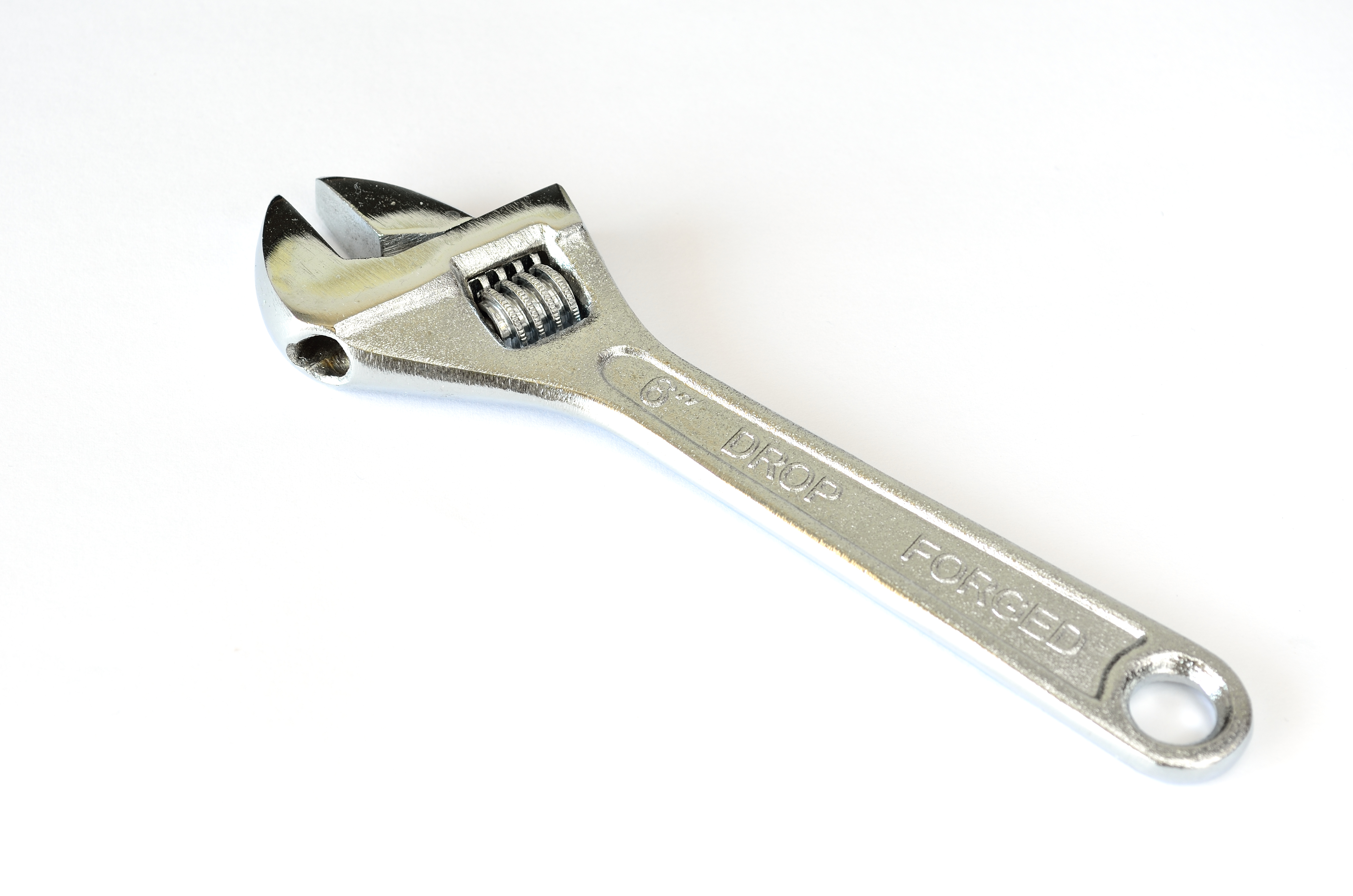

4. 2. 조절 가능한 렌치
조절 렌치[6]는 오늘날 가장 일반적인 유형의 조절 가능한 렌치이다. 몽키 렌치와 달리 조의 그립 면이 도구의 핸들에 대해 (일반적으로) 15도 각도로 변위되어 있어 좁은 공간에서 사용할 수 있다. 현대식 조절 가능한 엔드 렌치는 Johan Petter Johansson에 의해 발명되었다. "Crescent wrench"라는 명칭은 Crescent 브랜드에서 파생되었으며, Apex Brands, Inc.가 소유하고 있다.

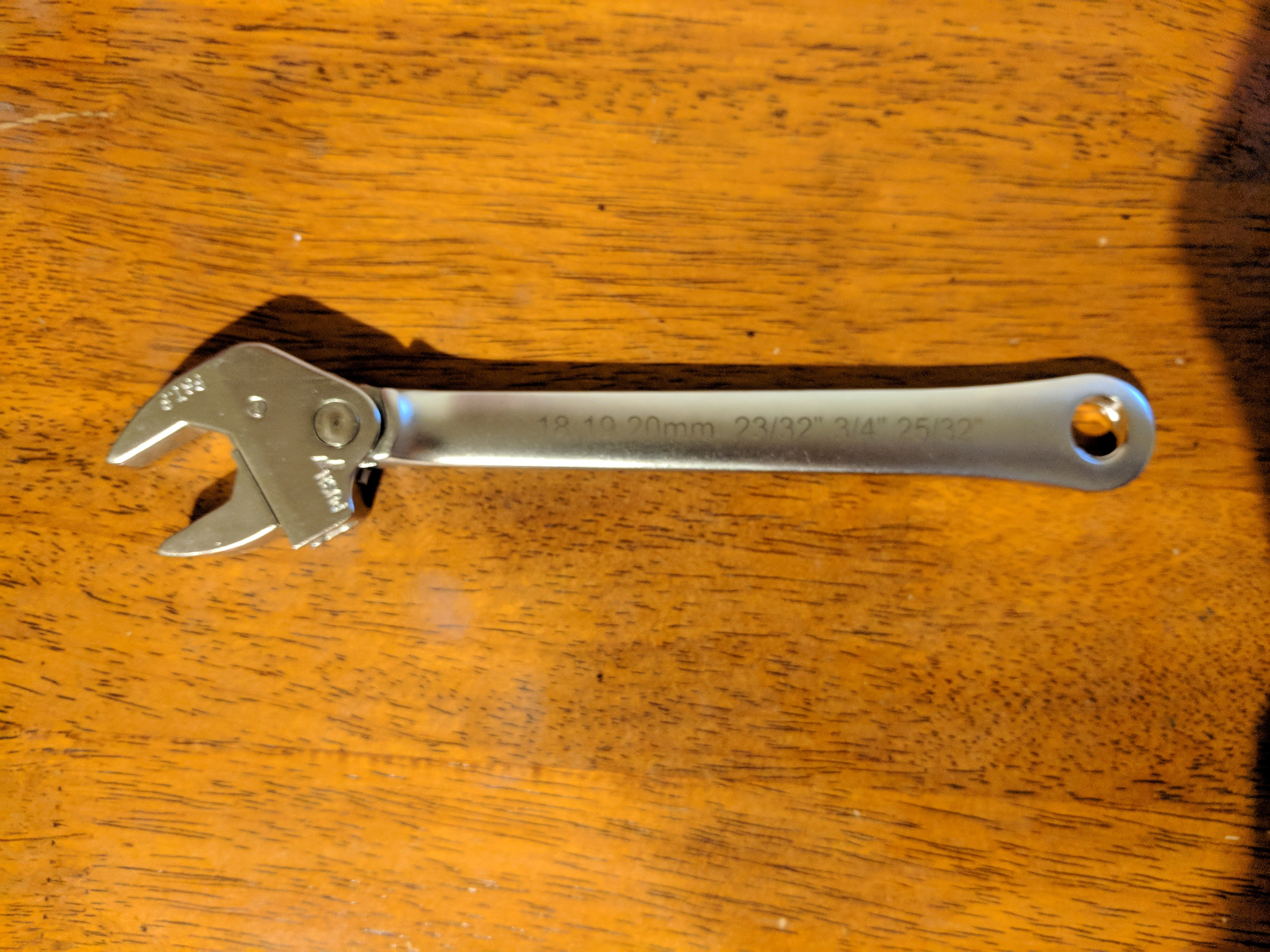

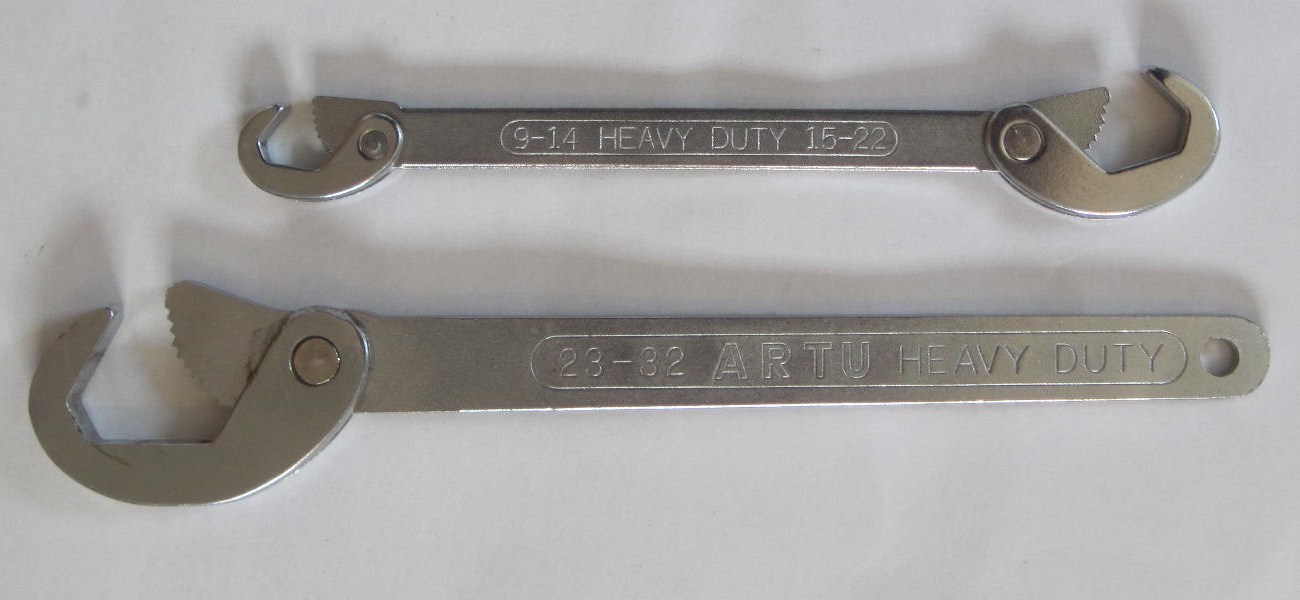

자동 조절 렌치는 톱니 모양의 조가 있어 스스로 조여진다.
몽키 렌치는 직선형 핸들과 매끄러운 조를 가진 오래된 유형의 조절 가능한 렌치로, 그립 면이 핸들과 수직을 이룬다.
파이프 렌치는 몽키 렌치와 디자인 및 외관이 유사하지만 자체 조임 기능과 경화되고 톱니 모양의 조가 있어 연철 파이프 및 파이프 피팅을 안전하게 잡는다. 원래 특허 소유자의 브랜드 이름인 "Stillson wrench"로도 알려져 있다.
클램프 래칫 렌치는 오픈 엔드형 다중 크기 래칫 렌치이다. 래칫 메커니즘을 사용하면 왕복 운동으로 너트를 조이거나 풀 수 있다. 렌치를 뒤집어 드라이브 방향을 변경한다. 렌치는 클램프 동작을 활용하여 SAE 및 미터법 표준 모두에서 여러 크기를 허용한다. 각 렌치는 일반적으로 최대 3개의 비미터법 크기와 3개의 미터법 크기를 허용한다.

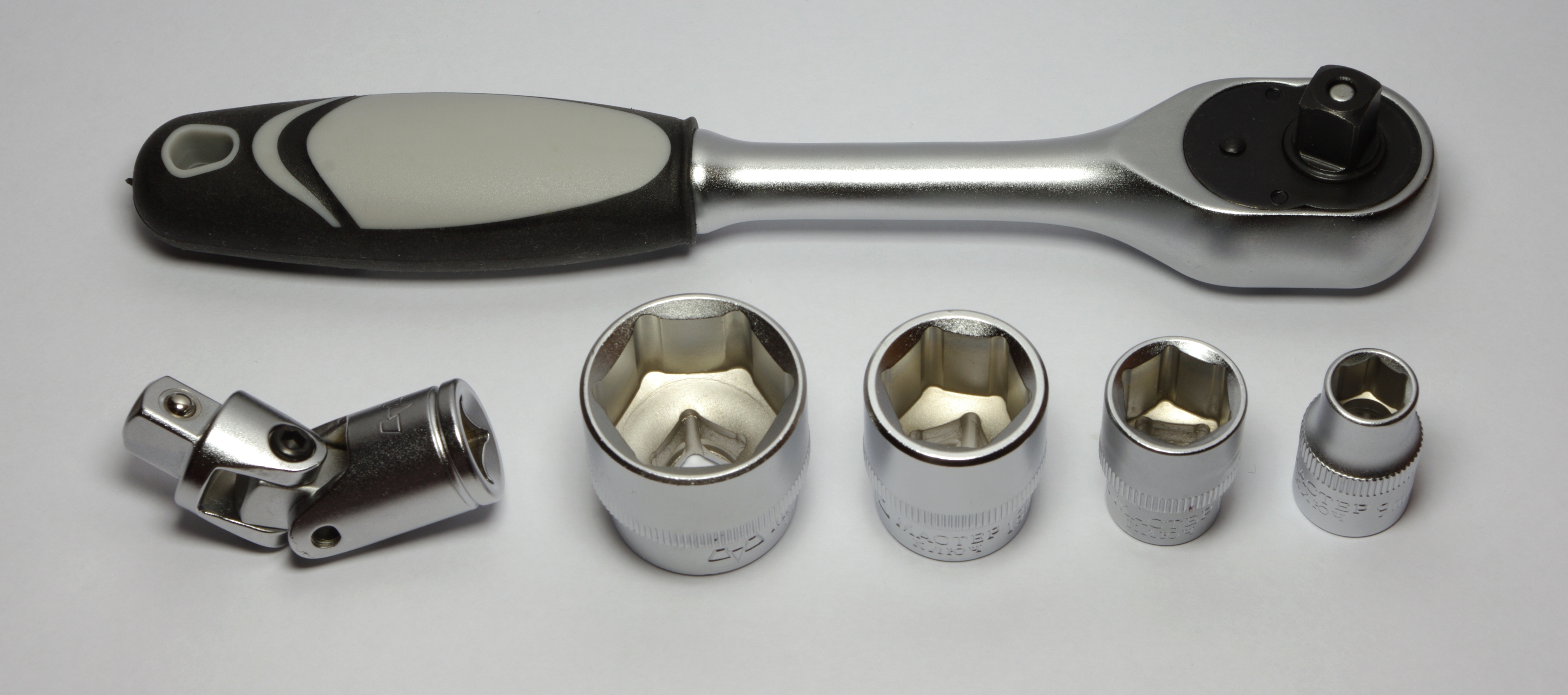

4. 3. 소켓 렌치
소켓 렌치는 박스 소켓과 핸들이 분리되어 있어, 다양한 사용 조건에 맞춰 적절한 크기의 소켓을 현장에 맞는 핸들에 부착하여 작업할 수 있다. 스냅온의 창업자인 조셉 존슨(Joseph Johnson)이 1920년에 개발했다.[14]4. 4. 특수 렌치

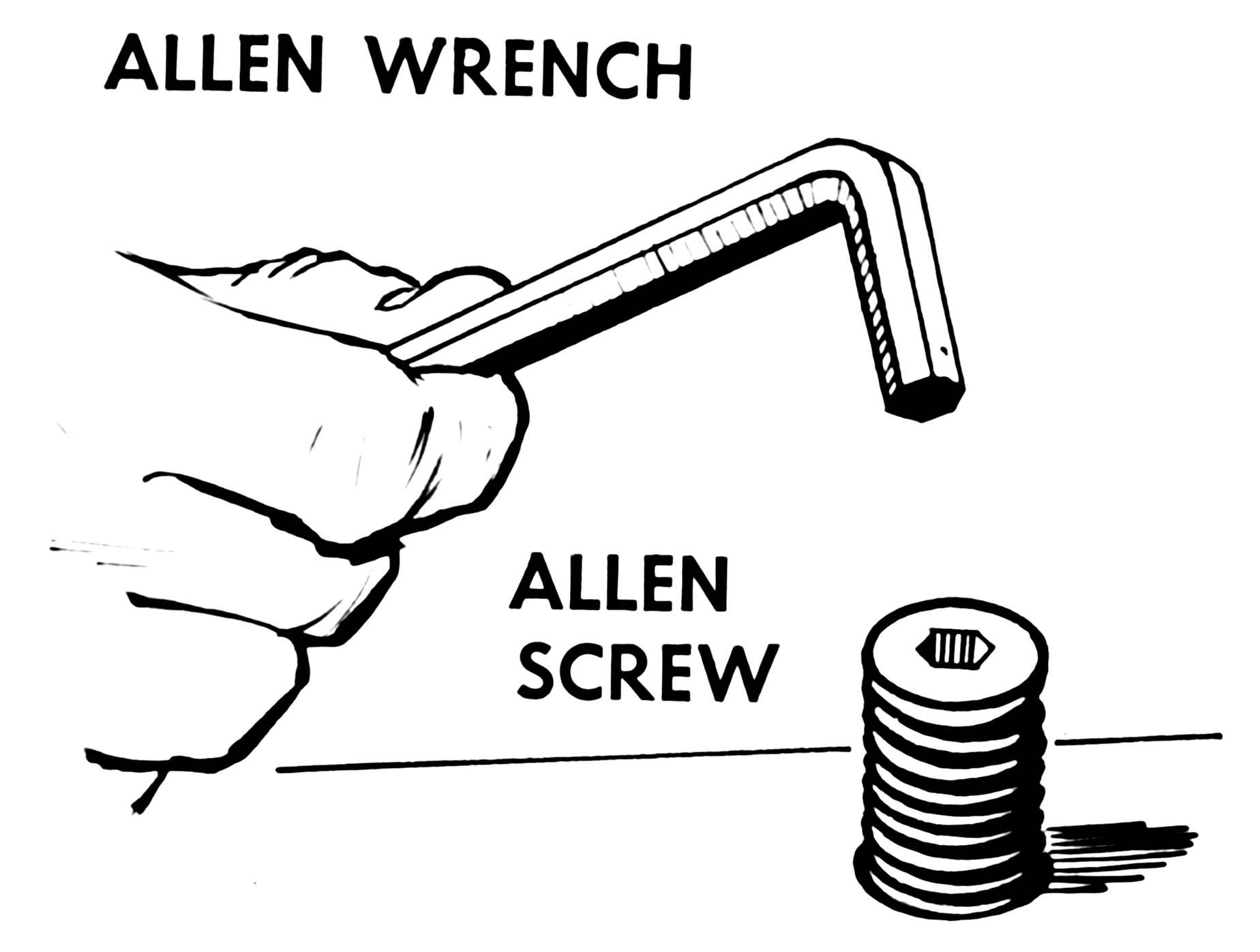

육각봉 렌치(Allen wrench영어, Allen key영어, hex key영어, L wrench영어)는 육각형 소켓(홈)이 있는 나사나 볼트 머리를 돌리는 데 사용되는 렌치다. L자형과 T자형의 두 가지 일반적인 형태로 제공된다. L자형 렌치는 육각형 와이어 재료로 형성되며, T자형은 동일한 육각형 와이어 재료에 끝에 금속 또는 플라스틱 손잡이가 부착되어 있다.

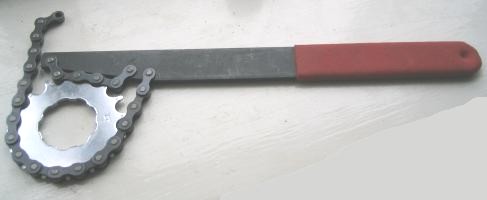

체인 렌치(Chain whip영어)는 체인 드라이브 스프라켓의 이빨과 연결되는 자체 조임 렌치로, 일반적으로 자전거 cogset를 제거하는 데 사용된다. 스트랩 렌치와 유사하지만 마찰이 아닌 긍정적인 결합을 사용하므로 체인의 한쪽 끝만 잡으면 된다.[15]

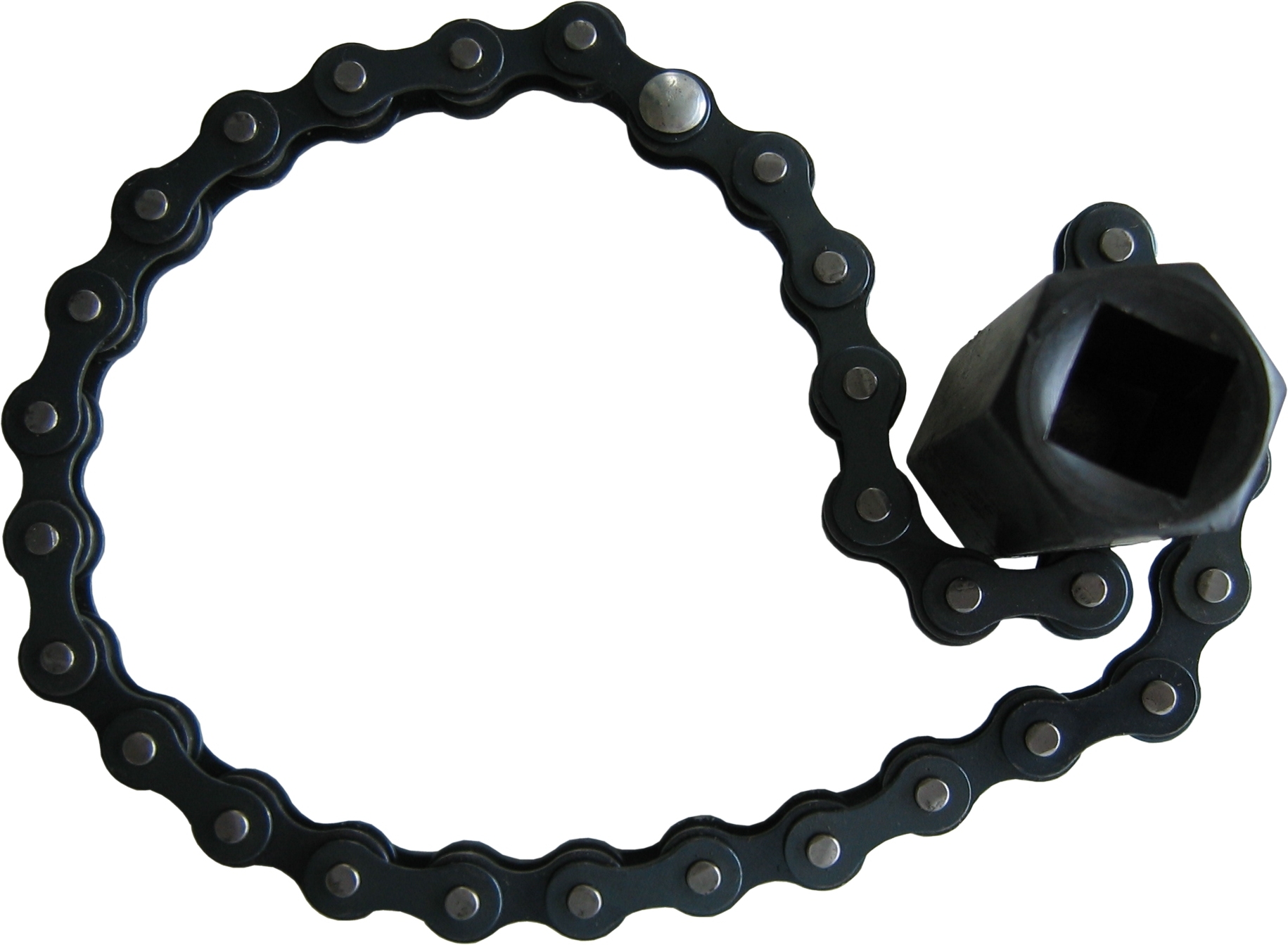

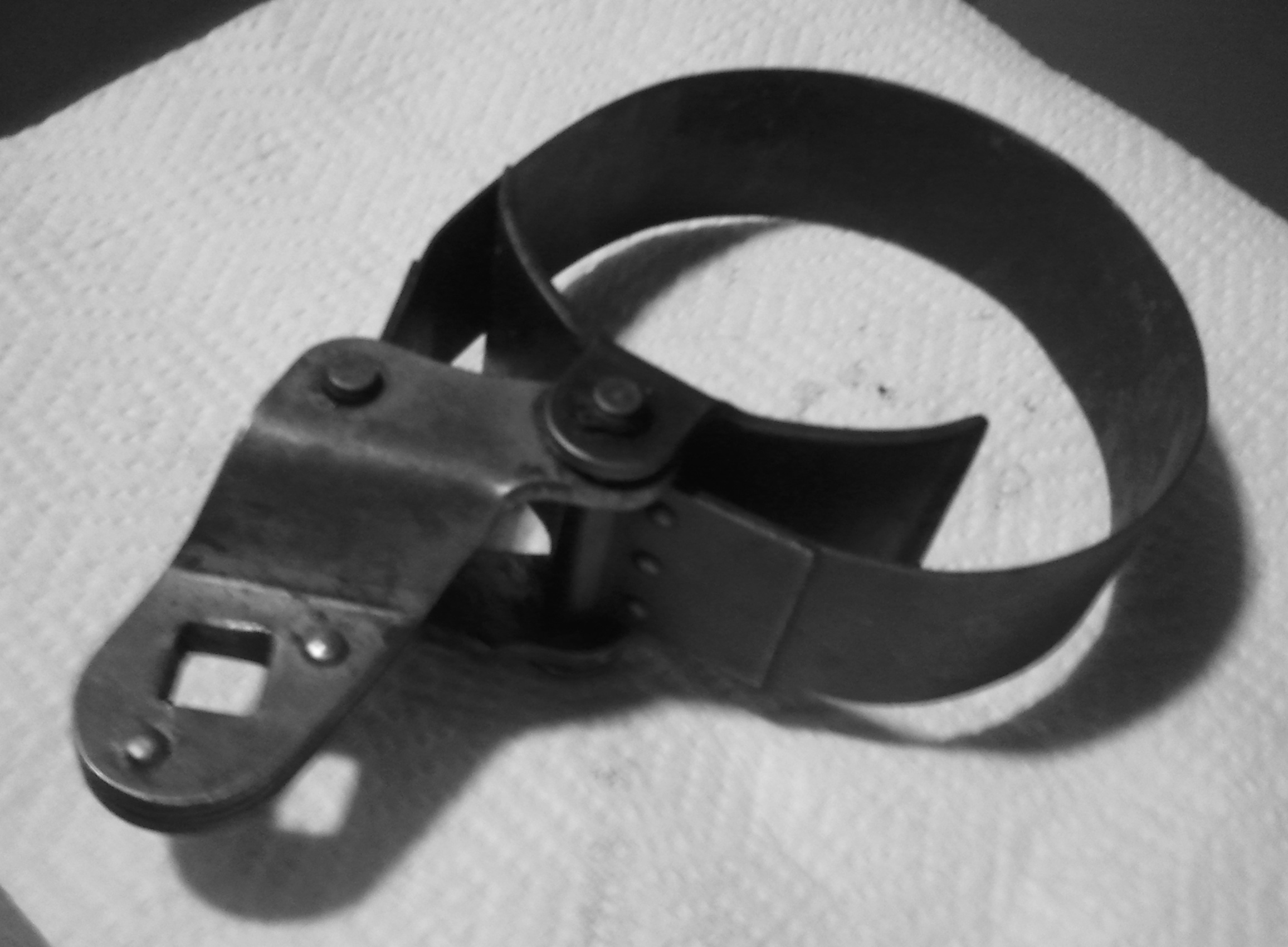

스트랩 렌치(strap wrench영어, oil-filter wrench영어, chain wrench영어)는 손잡이에 부착된 금속, 가죽 또는 고무 체인이나 스트랩이 있는 자체 조임 렌치다. 매끄러운 원통형 물체(자동차 오일 필터 등)를 잡고 돌리는 데 사용되며, 스트랩이나 체인과 조작할 물체 사이의 마찰에 전적으로 의존한다. 파이프 렌치와 유사하지만 조절 가능한 조 대신 드라이브 체인 또는 스트랩과 유사한 체인을 사용한다. 체인의 링크에는 손잡이 앞면의 홈에 맞는 연장된 페그가 있으며, 체인의 한쪽 끝은 손잡이에 영구적으로 부착된다. 파이프 렌치가 젖거나 기름진 파이프와 같이 물체에 적절한 그립을 유지할 수 없는 상황에서 사용된다. 체인 렌치의 더 큰 버전은 때때로 "황소 톤"으로 알려져 있으며 깊은 우물에 사용되는 것과 같은 대구경 파이프에 사용된다.[15]

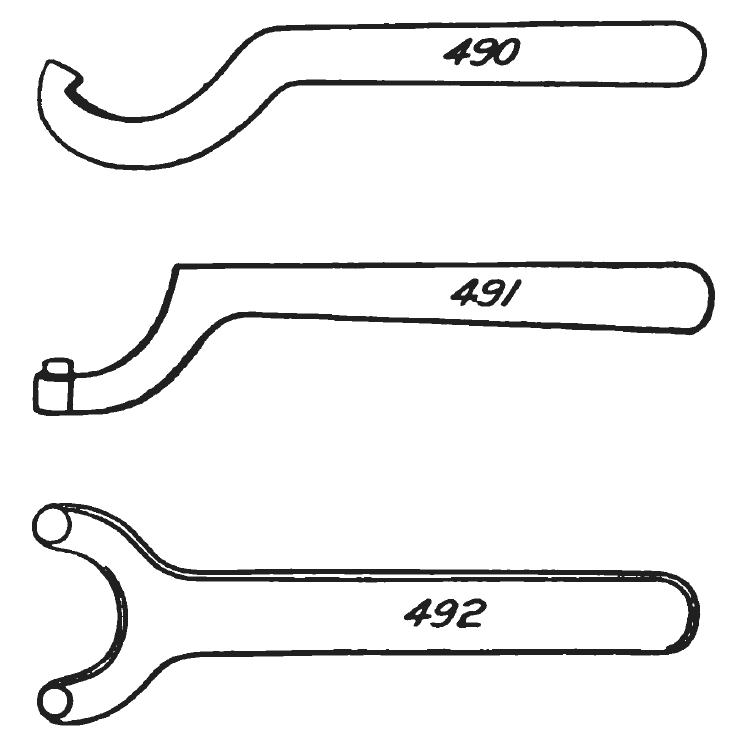

훅 렌치(hook spanner 또는 C spanner)는 스패너 헤드 나사, 나사산 칼라 및 고정 링, 샤프트 등을 구동하도록 설계된 하나 이상의 핀 또는 후크가 있는 렌치다.[16]
페달 렌치(pedal wrench영어)는 자전거 페달 설치 및 제거 전용 렌치다. 페달과 크랭크 사이는 좁기 때문에 일반적인 렌치는 걸려서 들어가지 않아 얇은 판 형태로 되어 있다.
