1. 개요

초단파(VHF, Very High Frequency)는 30MHz에서 300MHz 사이의 주파수를 사용하는 전파로, 주로 시선 전파 및 지면 반사를 통해 전파된다. VHF는 이동 무선 통신, 항공 및 해상 무선 통신, FM 라디오 방송, 텔레비전 방송 등 다양한 분야에서 활용되며, 안테나의 크기가 작아 휴대용 장치에 적합하다는 특징이 있다. 국가별로 주파수 할당 및 사용 방식에 차이가 있으며, 대한민국에서는 과거 아날로그 TV 방송에 사용되었으나 디지털 전환 이후 T-DMB 서비스 등에 활용된다.

더 읽어볼만한 페이지

전자기파 - 자외선
자외선은 요한 빌헬름 리터가 발견한 보이지 않는 광선으로, 인체에 긍정적, 부정적 영향을 모두 미치며, 다양한 분야에 응용되고 오존층 감소로 인해 자외선 지수가 증가하여 주의가 요구된다.
전자기파 - 지향성 에너지 무기
지향성 에너지 무기는 전자기파, 입자 빔, 음파 에너지를 집중시켜 목표물을 타격하는 무기로, 레이저, 마이크로파 등 다양한 형태로 개발되고 있으나 인체 위해성 및 윤리적 문제, 국제법 위반 가능성을 내포하고 있다.
물리학에 관한 - 전력
전력은 전압과 전류의 곱으로 계산되며, 발전소에서 생산되어 송전 및 배전을 통해 소비자에게 공급되고, 에너지 저장 기술을 통해 안정적으로 공급될 수 있으며, 산업, 상업, 가정 등 다양한 분야에서 소비된다.
물리학에 관한 - N형 반도체
N형 반도체는 전자를 주된 전하 운반체로 사용하는 반도체이다.
천문학에 관한 - 자외선
자외선은 요한 빌헬름 리터가 발견한 보이지 않는 광선으로, 인체에 긍정적, 부정적 영향을 모두 미치며, 다양한 분야에 응용되고 오존층 감소로 인해 자외선 지수가 증가하여 주의가 요구된다.
천문학에 관한 - 적외선
적외선은 윌리엄 허셜에 의해 발견된 780 nm에서 1 mm 파장 범위의 전자기파로, 근적외선, 중적외선, 원적외선으로 나뉘며 군사, 의료, 산업, 과학, 통신 등 다양한 분야에서 활용된다.

초단파
전파 스펙트럼
주파수 범위	30 MHz ~ 300 MHz
파장	10 ~ 1 m
명칭
한국어	초단파
영어	Very High Frequency (VHF)
일본어	超短波 (ちょうたんぱ)
특징
전파 특성	전리층을 투과하여 지상 통신에 이용된다. 가시거리 내에서 통신이 가능하다. 지상파 통신과 위성 통신에 이용된다.
전파 경로	주로 직접파를 이용한다. 굴절이나 산란에 의해 통신이 가능하다.
활용 분야
방송	FM 라디오 방송 지상파 텔레비전 방송
통신	아마추어 무선 항공 교통 관제 해상 통신 무선 데이터 통신 휴대용 무전기
기타	내비게이션 시스템 기상 레이더 군사 통신
참고
ITU 명칭	ITU-R V.431-7 ITU-R V.431-8
관련 자료	일본 총무성 정보통신백서

2. 전파 특성

초고주파(VHF) 대역의 전파는 주로 시선 및 지면 반사 경로를 통해 전파된다. 고주파 대역과 달리 저주파에서는 전리층에서 약간의 반사만 일어난다(천파 전파).^[2] 지면파처럼 지구의 윤곽을 따라 전파되지 않으므로 언덕과 산에 의해 차단되지만, 대기의 약한 굴절(휘어짐)으로 인해 수평선을 약 160km 정도 넘어서까지 전파될 수 있다. 건물 벽을 통과하여 실내에서 수신될 수 있지만, 도시 지역에서는 건물의 반사로 인해 다중 경로 전파가 발생하여 TV 수신에 방해가 될 수 있다. 대기 잡음과 전기 장비로 인한 간섭(RFI)은 저주파 대역보다 이 대역 및 더 높은 주파수 대역에서 문제가 덜 심각하다. VHF 대역은 효율적인 송신 안테나가 차량과 휴대용 장치에 장착할 수 있을 만큼 작아지는 최초의 대역이므로, 무전기와 같이 이동 무선 통신 시스템과 항공기( 항공 무선) 및 선박( 해상 무선)과의 양방향 통신에 사용된다. 때때로 조건이 맞으면, 대기의 온도 기울기로 인한 굴절에 의해 대류권 도파관을 통해 VHF 파가 장거리 전파될 수 있다.

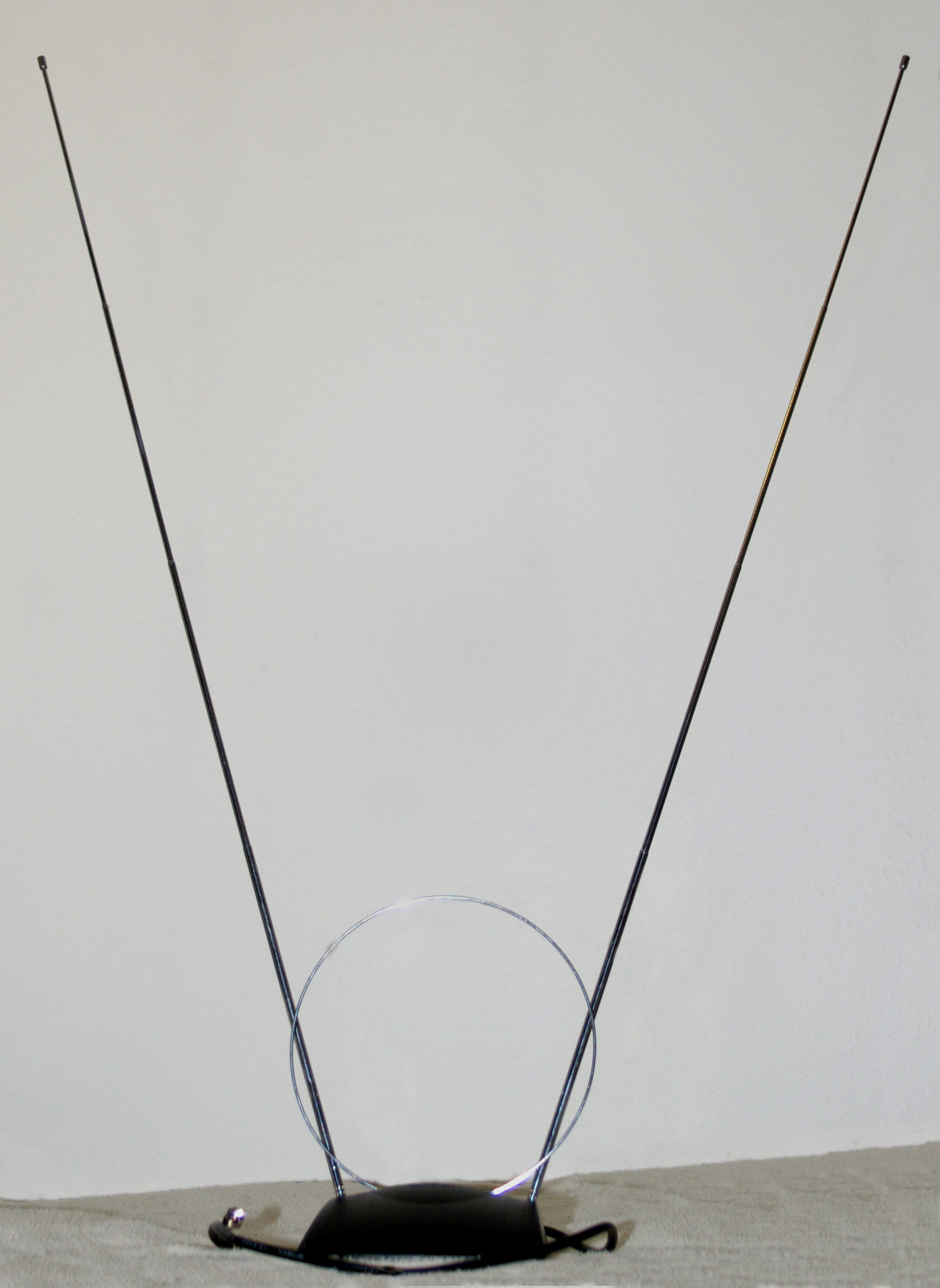

"Rabbit-ears" VHF 텔레비전 안테나 (작은 고리는 별도의 UHF 안테나)

VHF 전파 범위는 송신기 출력, 수신기 감도 및 지평선까지의 거리의 함수이다. VHF 신호는 정상적인 조건에서 거의 직접 시선 현상으로 전파되기 때문이다. 전파 지평선까지의 거리는 대기가 전파를 지구 쪽으로 약하게 굴절시키기 때문에 기하학적 지평선까지의 시선 거리보다 약간 더 길다.

지평선까지의 직접 시선 거리(지구상에서)를 계산하는 근사값은 다음과 같다.

킬로미터 단위 거리 = $\sqrt{12.746 \times A_\textrm{m}}$ 여기서 $A_\textrm{m}$ 는 안테나 높이(미터)^[4]

이러한 근사값은 지구 반지름에 비해 높이가 낮은 안테나에만 유효하다. 지형이 전파에 대해 충분히 투명하지 않을 수 있으므로 산악 지역에서는 정확하지 않을 수 있다.

설계된 통신 시스템에서는 제안된 송신소의 예상 적용 범위를 평가하기 위해 더 복잡한 계산이 필요하다.^[5]

전리층에서는 일반적으로 반사되지 않고 지표파는 감쇠가 커서 이용하기 어렵기 때문에, 공간파에 의한 시정거리 통신이 기본이 된다. 또한, 스포라딕 E층이나 라디오덕트에 의한 이상 전파에 의한 방해를 받는 경우도 있다.

2. 1. 시선 전파

초고주파(VHF) 대역의 전파는 주로 시선 및 지면 반사 경로를 통해 전파된다. 고주파 대역과 달리 저주파에서는 전리층에서 약간의 반사만 일어난다(천파 전파).^[2] 지면파처럼 지구의 윤곽을 따라 전파되지 않으므로 언덕과 산에 의해 차단되지만, 대기의 약한 굴절(휘어짐)으로 인해 수평선을 약 160km 정도 넘어서까지 전파될 수 있다.^[2] 건물 벽을 통과하여 실내에서 수신될 수 있지만, 도시 지역에서는 건물의 반사로 인해 다중 경로 전파가 발생하여 TV 수신에 방해가 될 수 있다.^[2] 대기 잡음과 전기 장비로 인한 간섭(RFI)은 저주파 대역보다 이 대역 및 더 높은 주파수 대역에서 문제가 덜 심각하다.^[2] 전리층에서는 일반적으로 반사되지 않고 지표파는 감쇠가 커서 이용하기 어렵기 때문에, 공간파에 의한 시정거리 통신이 기본이 된다.^[2]

2. 2. 다중 경로 전파

도시 지역에서는 건물 등에 전파가 반사되어 다중 경로 전파가 발생할 수 있다. 이러한 다중 경로는 통신 품질에 영향을 줄 수 있다.

2. 3. 전파 범위 계산

VHF 전파 범위는 송신기 출력, 수신기 감도 및 지평선까지의 거리의 함수이다. VHF 신호는 정상적인 조건에서 거의 직접 시선 현상으로 전파되기 때문이다.^[3] 전파 지평선까지의 거리는 대기가 전파를 지구 쪽으로 약하게 굴절시키기 때문에 기하학적 지평선까지의 시선 거리보다 약간 더 길다.

지평선까지의 직접 시선 거리(지구상에서)를 계산하는 근사값은 다음과 같다.^[3]^[4]

킬로미터 단위 거리 = $\sqrt{12.746 \times A_\textrm{m}}$ 여기서 $A_\textrm{m}$ 는 안테나 높이(미터)

이러한 근사값은 지구 반지름에 비해 높이가 낮은 안테나에만 유효하다. 지형이 전파에 대해 충분히 투명하지 않을 수 있으므로 산악 지역에서는 정확하지 않을 수 있다.

설계된 통신 시스템에서는 제안된 송신소의 예상 적용 범위를 평가하기 위해 더 복잡한 계산이 필요하다.^[5]

3. 안테나

VHF는 파장이 충분히 짧아서 효율적인 송신 안테나가 차량이나 휴대용 장치에 장착할 수 있을 만큼 짧은 첫 번째 대역이다. VHF 주파수에서 1/4파장 휘프 안테나는 25cm~2.5m 길이이다. 따라서 VHF 및 UHF 파장은 차량, 항공기 및 휴대용 트랜시버와 워키토키의 무선 통신에 사용된다. 휴대용 라디오는 휘프 또는 러버 덕 안테나를 사용하는 반면, 기지국은 일반적으로 더 큰 유리섬유 휘프 또는 직선 배열의 수직 다이폴을 사용한다.

야기 안테나는 고이득 또는 "빔" 안테나로 가장 널리 사용된다. 텔레비전 수신의 경우, 더 넓은 대역폭 때문에 야기 안테나와 로그 주기적 안테나가 사용된다. 나선형 및 턴스타일 안테나는 원형 편파를 사용하므로 위성 통신에 사용된다. 더 높은 이득을 위해 여러 개의 야기 또는 나선형 안테나를 함께 장착하여 배열 안테나를 만들 수 있다. 수직 직선 배열의 다이폴은 안테나의 전력이 수평 방향으로 더 많이 방사되는 고이득 무지향성 안테나를 만드는 데 사용할 수 있다. 텔레비전 및 FM 방송국은 배트윙 안테나와 같은 특수 다이폴 안테나의 직선 배열을 사용한다.

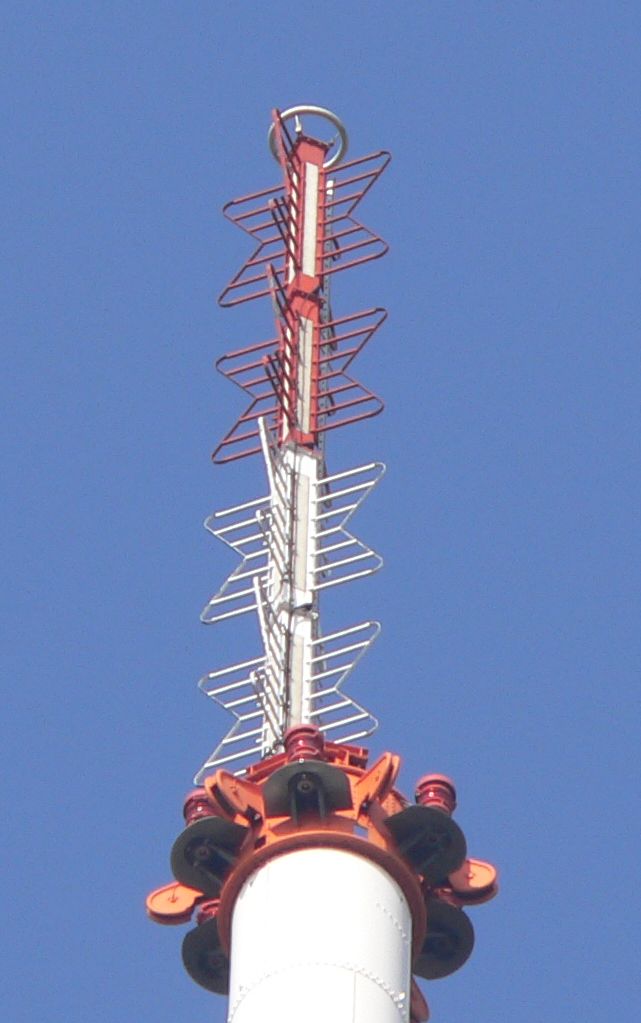

VHF 텔레비전 방송 안테나. 배트윙 안테나라고 불리는 일반적인 유형이다.

3. 1. 종류

초단파(VHF)는 파장이 짧아 차량이나 휴대용 장치에 장착할 수 있는 효율적인 송신 안테나를 만들 수 있다. VHF 주파수에서 1/4 파장 휩 안테나는 25cm에서 2.5m 길이다. 따라서 VHF 및 UHF 파장은 차량, 항공기 및 휴대용 트랜시버와 워키토키의 무선 통신에 사용된다. 휴대용 라디오는 휩 또는 러버 덕 안테나를 사용하는 반면, 기지국은 일반적으로 더 큰 유리섬유 휩 또는 직선 배열의 수직 다이폴을 사용한다.

야기 안테나는 고이득 또는 "빔" 안테나로 가장 널리 사용된다. 텔레비전 수신의 경우, 더 넓은 대역폭 때문에 야기 안테나와 로그 주기적 안테나가 사용된다. 나선형 및 턴스타일 안테나는 원형 편파를 사용하므로 위성 통신에 사용된다. 더 높은 이득을 위해 여러 개의 야기 또는 나선형 안테나를 함께 장착하여 배열 안테나를 만들 수 있다. 수직 직선 배열의 다이폴은 안테나의 전력이 수평 방향으로 더 많이 방사되는 고이득 무지향성 안테나를 만드는 데 사용할 수 있다. 텔레비전 및 FM 방송국은 배트윙 안테나와 같은 특수 다이폴 안테나의 직선 배열을 사용한다.

3. 2. 활용

4. 사용 현황

VHF 대역은 다양한 통신 서비스에 활용되고 있다.

지상파 방송, FM 라디오, 아마추어 무선, 해상 무선, 그리고 항공에서의 초단파(VHF) 사용 계획

업무용 이동통신·계기착륙장치(ILS)·초단파 전방향식 무선표지(VOR)·항공무선·국제VHF·동보무선·FM방송·멀티미디어 방송·아마추어 무선에서 이용된다.

50~54MHz: 아마추어 무선 6미터 대역
108~118MHz: 항공 항법 표지 VOR 및 계기 착륙 시스템 로컬라이저
118~137MHz: 항공 무선 통신 대역 (항공 교통 관제용), AM, 121.5MHz는 비상 주파수
144~146MHz: 아마추어 무선 2미터 대역 (일부 지역에서는 148MHz까지 확장됨)
156~174MHz: 선박의 해상 양방향 무선 통신을 위한 VHF 해상 이동 대역

명확한 정의는 없지만, FM 방송의 하한 주파수인 76MHz보다 낮은 주파수를 로우 VHF(Low VHF)라고 한다. 주로 군사용 이동 통신에 사용된다. 일본에서는 주로 방위 무선(자위대 무선)이나 시정촌 재해 행정 무선(동보 방송)에 사용된다. 잡음이 많고, 이상 전파에 의한 혼신을 받기 쉽다. 안테나는 1/4λ 안테나의 경우 1~2.5m로 길기 때문에 차량 탑재용이나 휴대용으로는 사용하기 어렵다. 이것은 V-Low 대역이라고 불리는 90~108MHz(옛날 TV 1ch~3ch)와는 다르다.

일본에서는, 90 - 108MHz(채널은 1ch - 3ch) 및 170 - 222MHz(채널은 4ch - 12ch)가 아날로그 텔레비전 방송에 이용되었으나, 2012년 3월 31일에 전폐되었다. 한편, 2012년 4월부터 2016년 6월 30일까지 서비스를 제공했던 멀티미디어 방송「NOTTV」는 11ch에 해당하는 주파수를 이용했다. 중파 방송에서도 혼신 회피, 난청취 해소의 목적으로 FM방송으로 송신하는 사례(FM 보완 중계국 참조)가 있다.

4. 1. 텔레비전 방송

초단파는 과거 아날로그 텔레비전 방송에 사용되었으나, 디지털 전환 이후 현재는 일부 국가에서만 제한적으로 사용되고 있다.

== 대한민국 ==

대한민국에서는 과거 아날로그 텔레비전 방송 채널(2~13번)이 VHF 대역에 할당되어 있었다. 2012년 12월 31일, 더불어민주당 정부 주도로 아날로그 TV 방송이 종료되면서, VHF TV 주파수는 다른 용도로 전환되었다.

== 미국 ==

채널	영상 주파수	음성 주파수	주파수 범위
2	55.25 MHz	59.75 MHz	54-60 MHz
3	61.25 MHz	65.75 MHz	60-66 MHz
4	67.25 MHz	71.75 MHz	66-72 MHz
5	77.25 MHz	81.75 MHz	76-82 MHz
6	83.25 MHz	87.75 MHz	82-88 MHz
7	175.25 MHz	179.75 MHz	174-180 MHz
8	181.25 MHz	185.75 MHz	180-186 MHz
9	187.25 MHz	191.75 MHz	186-192 MHz
10	193.25 MHz	197.75 MHz	192-198 MHz
11	199.25 MHz	203.75 MHz	198-204 MHz
12	205.25 MHz	209.75 MHz	204-210 MHz
13	211.25 MHz	215.75 MHz	210-216 MHz

미국 FCC는 1938년에 이미 19개 채널로 텔레비전 방송 채널을 할당했다. 이후 세 차례 더 변경되었는데, 1940년에는 19번 채널이 삭제되고 여러 채널의 주파수가 변경되었고, 1946년에는 18개 채널에서 13개 채널로 줄면서 주파수가 다시 변경되었으며, 마지막으로 1948년에는 1번 채널이 제거되었다 (아날로그 채널 2~13은 케이블 텔레비전에서도 그대로 유지됨).^[14] 14번~19번 채널은 나중에 UHF 대역에 나타났으며, 1번 채널은 여전히 사용되지 않고 있다.

== 일본 ==

채널	주파수 범위	영상 주파수	음성 주파수
1	90-96 MHz	91.25 MHz	95.75 MHz
2	96-102 MHz	97.25 MHz	101.75 MHz
3	102-108 MHz	103.25 MHz	107.75 MHz
4	170-176 MHz	171.25 MHz	175.75 MHz
5	176-182 MHz	177.25 MHz	181.75 MHz
6	182-188 MHz	183.25 MHz	187.25 MHz
7	188-194 MHz	189.25 MHz	193.75 MHz
8	192-198 MHz	193.25 MHz	197.75 MHz
9	198-204 MHz	199.25 MHz	203.25 MHz
10	204-210 MHz	205.25 MHz	209.75 MHz
11	210-216 MHz	211.25 MHz	215.75 MHz
12	216-222 MHz	217.25 MHz	221.75 MHz

== 유럽 ==

채널	주파수 범위
2	47-54 MHz
2A	48.5-55.5 MHz
3	54-61 MHz
4	61-68 MHz
C	82.25-87.75 MHz
5	174-181 MHz
6	181-188 MHz
7	188-195 MHz
8	195-202 MHz
9	202-209 MHz
10	209-216 MHz
11	216-223 MHz
12	223-230 MHz

채널	주파수 범위
D	174-182 MHz
E	182-190 MHz
F	190-198 MHz
G	198-206 MHz
H	206-214 MHz
i	214-222 MHz
J	222-230 MHz

4. 1. 1. 대한민국

대한민국에서는 과거 아날로그 TV 방송 채널(2~13번)이 VHF 대역에 할당되어 있었다.

4. 1. 2. 미국

wikitable

채널	영상 주파수	음성 주파수	주파수 범위
2	55.25 MHz	59.75 MHz	54-60 MHz
3	61.25 MHz	65.75 MHz	60-66 MHz
4	67.25 MHz	71.75 MHz	66-72 MHz
5	77.25 MHz	81.75 MHz	76-82 MHz
6	83.25 MHz	87.75 MHz	82-88 MHz
7	175.25 MHz	179.75 MHz	174-180 MHz
8	181.25 MHz	185.75 MHz	180-186 MHz
9	187.25 MHz	191.75 MHz	186-192 MHz
10	193.25 MHz	197.75 MHz	192-198 MHz
11	199.25 MHz	203.75 MHz	198-204 MHz
12	205.25 MHz	209.75 MHz	204-210 MHz
13	211.25 MHz	215.75 MHz	210-216 MHz

```

미국 FCC는 1938년에 이미 19개 채널로 텔레비전 방송 채널을 할당했다. 이후 세 차례 더 변경되었는데, 1940년에는 19번 채널이 삭제되고 여러 채널의 주파수가 변경되었고, 1946년에는 18개 채널에서 13개 채널로 줄면서 주파수가 다시 변경되었으며, 마지막으로 1948년에는 1번 채널이 제거되었다 (아날로그 채널 2~13은 케이블 텔레비전에서도 그대로 유지됨).^[14] 14번~19번 채널은 나중에 UHF 대역에 나타났으며, 1번 채널은 여전히 사용되지 않고 있다.

4. 1. 3. 일본

wikitable

채널	주파수 범위	영상 주파수	음성 주파수
1	90-96 MHz	91.25 MHz	95.75 MHz
2	96-102 MHz	97.25 MHz	101.75 MHz
3	102-108 MHz	103.25 MHz	107.75 MHz
4	170-176 MHz	171.25 MHz	175.75 MHz
5	176-182 MHz	177.25 MHz	181.75 MHz
6	182-188 MHz	183.25 MHz	187.25 MHz
7	188-194 MHz	189.25 MHz	193.75 MHz
8	192-198 MHz	193.25 MHz	197.75 MHz
9	198-204 MHz	199.25 MHz	203.25 MHz
10	204-210 MHz	205.25 MHz	209.75 MHz
11	210-216 MHz	211.25 MHz	215.75 MHz
12	216-222 MHz	217.25 MHz	221.75 MHz

4. 1. 4. 유럽

wikitable

채널	주파수 범위
2	47-54 MHz
2A	48.5-55.5 MHz
3	54-61 MHz
4	61-68 MHz
C	82.25-87.75 MHz
5	174-181 MHz
6	181-188 MHz
7	188-195 MHz
8	195-202 MHz
9	202-209 MHz
10	209-216 MHz
11	216-223 MHz
12	223-230 MHz

채널	주파수 범위
D	174-182 MHz
E	182-190 MHz
F	190-198 MHz
G	198-206 MHz
H	206-214 MHz
i	214-222 MHz
J	222-230 MHz

4. 2. FM 라디오 방송

대부분의 국가에서 87.5~108 MHz 대역을 FM 방송에 사용한다.^[21] 일본은 76~95 MHz, 러시아는 64~74 MHz 및 87~108 MHz 대역을 사용한다.^[21] 북아메리카에서는 VHF 텔레비전 6채널(82~88 MHz)에 할당되어 있으나, TV 6채널의 아날로그 오디오가 87.75 MHz에서 방송되어, 자동차용 FM 라디오 수신기 등에서 현지 TV 6채널의 아날로그 방식 프로그램 오디오를 수신할 수 있었다. 프랑켄스테이션으로 알려진 여러 방송국들이 텔레비전 방송국 면허를 사용하여 87.75 MHz에서 라디오 방송을 하기도 하였으나, 2009년 DTV 전환으로 대부분 사라졌다. 87.9 MHz의 FM 방송 채널은 일반적으로 FM 오디오 방송에는 사용할 수 없으며, 88.1~107.9 MHz의 일반적인 서브 대역에 다른 주파수가 없는 D급 방송국을 위해 예약되어 있다. 87.9 MHz에서 방송할 자격을 얻은 방송국은 KSFH(캘리포니아주 마운틴 뷰)와 K200AA(네바다주 선 밸리)뿐이다.

4. 3. T-DMB (대한민국)

대한민국에서 174~216 MHz 대역은 T-DMB(Terrestrial Digital Multimedia Broadcasting, 지상파 디지털 멀티미디어 방송) 서비스를 위해 사용된다. T-DMB는 여러 개의 블록과 중심 주파수로 구성되어 있으며, 각 블록별 주파수 대역과 중심 주파수는 다음과 같다.

블록	주파수대(MHz)	중심주파수(MHz)
7A	174.512~176.048	175.280
7B	176.240~177.776	177.008
7C	177.968~179.504	178.736
8A	180.512~182.048	181.280
8B	182.240~183.776	183.008
8C	183.968~185.504	184.736
9A	186.512~188.048	187.280
9B	188.240~189.776	189.008
9C	189.968~191.504	190.736
10A	192.512~194.048	193.280
10B	194.240~195.776	195.008
10C	195.968~197.504	196.736
11A	198.512~200.048	199.280
11B	200.240~201.776	201.008
11C	201.968~203.504	202.736
12A	204.512~206.048	205.280
12B	206.240~207.776	207.008
12C	207.968~209.504	208.736
13A	210.512~212.048	211.280
13B	212.240~213.776	213.008
13C	213.968~215.504	214.736

4. 4. DAB (유럽)

유럽은 174~240 MHz 대역에서 DAB 서비스를 제공한다.

블록	중심 주파수
5A	174.928 MHz
5B	176.640 MHz
5C	178.352 MHz
5D	180.064 MHz
6A	181.936 MHz
6B	183.648 MHz
6C	185.360 MHz
6D	187.072 MHz
7A	188.928 MHz
7B	190.640 MHz
7C	192.352 MHz
7D	194.064 MHz
8A	195.936 MHz
8B	197.648 MHz
8C	199.360 MHz
8D	201.072 MHz
9A	202.928 MHz
9B	204.640 MHz
9C	206.352 MHz
9D	208.064 MHz
10A	209.936 MHz
10B	211.648 MHz
10C	213.360 MHz
10D	215.072 MHz
10N	210.096 MHz
11A	216.928 MHz
11B	218.640 MHz
11C	220.352 MHz
11D	222.064 MHz
11N	217.088 MHz
12A	223.936 MHz
12B	225.648 MHz
12C	227.360 MHz
12D	229.072 MHz
12N	224.096 MHz
13A	230.784 MHz
13B	232.496 MHz
13C	234.208 MHz
13D	235.776 MHz
13E	237.488 MHz
13F	239.200 MHz

4. 5. 기타

초단파(VHF) 대역은 다양한 용도로 활용된다.

아마추어 무선: 6미터 대역 (50~54 MHz), 2미터 대역 (144~148 MHz) 등이 아마추어 무선 통신에 사용된다.
항공 교통 관제: 항공 무선 통신 대역 (118~137 MHz)은 항공 교통 관제에 사용되며, 진폭 변조(AM) 방식을 사용한다. 121.5 MHz는 비상 주파수이다. VOR (108~118 MHz)도 항공 항법에 활용된다.
해상 통신: VHF 해상 무선 통신 (156~174 MHz)은 선박 간의 통신에 사용된다.

국제전기통신연합(ITU)의 무선통신규칙(RR)에 따라 아마추어 무선에 할당된 주파수는 다음과 같다.

밴드	제1지역 아프리카·유럽	제2지역 북아메리카·남아메리카·하와이	제3지역 아시아·오세아니아(하와이는 제외)
6m	50 - 52MHz	50 - 54MHz
4m	70 - 70.5MHz	colspan="2" style="background-color:gray"\|
2m	144 - 146MHz	144 - 148MHz
1.25m	style="background-color:gray"\|	222 - 225MHz	style="background-color:gray"\|
는 RR에 의한 할당 없음. 는 RR에 의한 할당이 아님.

일본의 아마추어 무선 주파수 대역 할당은 아마추어 무선의 주파수 대역에서 확인할 수 있다.

5. 국가별 사용 현황

VHF 대역의 특정 하위 대역은 전 세계적으로 유사하게 사용되지만, 일부 주파수 할당은 국가별로 다를 수 있다.

'''오스트레일리아'''

오스트레일리아의 VHF TV 대역에는 원래 1~10채널이 할당되었으며, 시드니와 멜버른의 초기 서비스에 2, 7, 9채널이 할당되었고, 나중에 브리즈번, 애들레이드, 퍼스에서도 같은 채널이 할당되었다.^[6] 다른 주요 도시와 지역에서는 사용 가능한 채널들을 조합하여 사용했다.^[6] 호바트와 다윈의 초기 상업 서비스에는 각각 6채널과 8채널이 7채널이나 9채널 대신 할당되었다.^[6]

1960년대 초, 10개의 VHF 채널로는 텔레비전 서비스의 성장을 감당하기에 부족하다는 것이 분명해져 0, 5A, 11채널 세 개의 주파수가 추가되었다.^[6] 회전 다이얼 튜너를 사용하는 구형 텔레비전은 이러한 새로운 채널을 수신하도록 조정해야 했다.^[6]

몇몇 TV 방송국에는 FM 라디오 대역 내에 있었지만 아직 사용되지 않던 VHF 3, 4, 5채널이 할당되었다.^[6] NBN-3 뉴캐슬, WIN-4 울롱공, 그리고 5채널의 ABC 뉴캐슬이 그 예이다.^[6] 일부 5채널 방송국은 1970년대와 80년대에 5A로 이동했고, 1990년대부터 오스트레일리아 방송 당국은 이러한 방송국을 UHF 대역으로 이동하는 절차를 시작했다.^[6] 또한, 1985년 연방 정부는 새로운 TV 방송국은 UHF 대역에서 방송하도록 결정했다.^[6]

9A와 12채널이라는 두 개의 새로운 VHF 채널이 추가되었으며, 주로 디지털 서비스에 사용되지만 지역에서는 일부 새로운 아날로그 서비스에도 사용된다.^[6] 9A 채널은 시드니, 멜버른, 브리즈번, 애들레이드 또는 퍼스 또는 그 근처에서 텔레비전 서비스에 사용되지 않으므로, 이들 도시의 디지털 라디오는 DAB 주파수 블록 9A, 9B, 9C에서 방송된다.^[6]

VHF 라디오는 UHF 주파수와 비교하여 장거리 도달성 때문에 해상 무선에도 사용된다.^[6]

VHF-UHF 주파수 할당 예시는 다음과 같다:^[7]

무선 항해 60: 84~86 MHz
고정 해상 이동: 130~135.7 MHz
고정 항공 무선 항해: 160~190 MHz
항공 무선 항해 방송: 255~283.5 MHz
항공 무선 항해 AUS 49 / 해상 무선 항해(무선 표지): 315~325 MHz

'''뉴질랜드'''

뉴질랜드는 2013년까지 주요 지상파 TV 방송국 4개가 I 밴드(44~51, 54~68 MHz, 채널 1~3) 및 III 밴드(174~230 MHz, 채널 4~11)의 VHF 텔레비전 대역을 사용하여 방송을 송출했다.^[8] 그러나 VHF 대역은 4개의 방송국이 공유하기에는 매우 협소하여 일부 소규모 도시에서는 하나 이상의 채널을 사용할 수 없을 정도로 혼잡했다.^[8] 이에 따라 다양한 유료 및 지역 지상파 방송국들은 UHF 대역에서 방송해야 했다.^[8]

2013년 말, 뉴질랜드가 디지털 텔레비전 방송으로 전환되면서 모든 방송국은 UHF 또는 위성(프리뷰 서비스 이용)으로 방송하게 되었고, VHF 대역에서의 텔레비전 방송은 중단되었다.^[8]

자세한 내용은 오스트랄라시아 텔레비전 주파수를 참조하면 된다.

'''영국'''

영국은 과거 VHF I 밴드와 III 밴드를 사용하여 텔레비전 방송을 하였다. VHF 텔레비전은 405선 방식의 흑백 방송이었으나, 1950년대 후반과 1960년대 초에는 NTSC, PAL, SECAM 등 세 가지 컬러 시스템을 405선 시스템에 적용하는 실험도 진행되었다.

1960년대 후반부터 영국 컬러 텔레비전은 UHF(채널 21~69)로 방송되기 시작했다. 이후 VHF와 UHF 모두에서 TV 방송이 이루어졌으나, BBC2는 UHF로만 방송되었다. 1985년 1월 3일, 마지막 VHF TV 송신소가 폐쇄되면서 VHF TV 방송은 종료되었다.

현재 영국에서 VHF III 밴드는 디지털 오디오 방송에 사용되고 있으며, VHF II 밴드는 FM 라디오에 사용되고 있다. 또한, 영국은 70~70.5 MHz 대역을 아마추어 무선에 할당하고 있다.

'''미국 및 캐나다'''

미국과 캐나다 간 주파수 할당은 캐나다 인구의 상당 부분이 미국 국경의 VHF 무선 범위 내에 있기 때문에 긴밀히 조정된다.^[9] 특정 불연속 주파수는 전파천문학에 할당된다.

VHF 대역의 일반 서비스는 다음과 같다.

30~49.6 MHz: 다양한 서브 대역을 포함한 허가된 2방향 지상 이동 통신.^[9]
30~88 MHz: SINCGARS를 포함한 군사용 VHF FM^[9]
43~50 MHz: 무선전화, 49 MHz FM 휴대용 무전기 및 무선 조종 장난감, 혼합 2방향 이동 통신.^[9] FM 방송 대역은 원래 42~50 MHz에서 운영되었지만 88~108 MHz로 이동되었다.^[9]
50~54 MHz: 아마추어 무선 6미터 대역^[9]
50.8~51 MHz: 무선 조종 비행기 (20 kHz 간격의 10개 고정 주파수)는 FCC 아마추어 무선 서비스 면허가 필요하며, FCC Part 97, 규칙 97.215에 따라 운항된다.^[10]
54~72 MHz: TV 채널 2~4 (VHF-Lo)^[9]
72~76 MHz: 무선 조종 모형, 산업용 원격 제어 및 기타 장치.^[9] 모형 비행기는 미국과 캐나다에서 72 MHz를 사용하고, 지상 모형은 75 MHz를 사용하며, 항공 항법 신호는 74.8~75.2 MHz를 사용한다.^[9]
76~88 MHz: TV 채널 5~6 (VHF-Lo)^[9]
87.5~108 MHz: FM 라디오 방송 (미국에서는 87.9~91.9 비상업용, 92~108 상업용) (국제적으로 "대역 II"으로 알려져 있음)^[9]
108~118 MHz: 항공 항법 신호 VOR^[9]
118~137 MHz: 항공 통제용 항공 대역, AM^[9]
121.5 MHz는 비상 주파수이다.^[9]
137~138 MHz: 우주 연구, 우주 운영, 기상 위성^[11]
138~144 MHz: 지상 이동, 보조 민간 서비스, 위성, 우주 연구 및 기타 기타 서비스^[9]
144~148 MHz: 아마추어 무선 2미터 대역^[9]
148~150 MHz: 지상 이동, 고정, 위성^[9]
150~156 MHz: "VHF 비즈니스 대역", 공공 안전, 무면허 다목적 무선 서비스(MURS) 및 기타 2방향 지상 이동, FM^[9]
156~158 MHz VHF 해상 무선^[9]
156.8 MHz (채널 16)는 해상 비상 및 연락 주파수이다.^[9]
159.81-161.565 MHz 철도^[12]
159.81~160.2는 캐나다의 철도 전용이며 미국에서는 트럭 회사에서 사용한다.^[12]
160.6~162 무선 마이크 및 TV/FM 방송 원격 수신^[9]
162.4~162.55: NOAA 기상국, 협대역 FM, Weatheradio Canada 방송국^[9]
174~216 MHz: 텔레비전 채널 7~13 (VHF-Hi)^[9]
174~216 MHz: 전문 무선 마이크 (저전력, 특정 정확한 주파수만)^[9]
216~222 MHz: 지상 이동, 고정, 해상 이동^[11]
222~225 MHz: 1.25미터 (미국) (캐나다 219~220, 222~225 MHz) 아마추어 무선^[9]
225 MHz 이상 (UHF): 군용 항공기 무선, 243 MHz는 비상 주파수임 (225~400 MHz) AM, HAVE QUICK, dGPS RTCM-104 포함^[9]

케이블 텔레비전은 공중으로 전송되지 않지만 VHF와 겹치는 주파수 스펙트럼을 사용한다.^[13] 54~88 MHz, 국제적으로 "대역 I"으로 알려져 있으며,^[9] 일부 DTV 방송국이 여기에 나타난다. 범미주 텔레비전 주파수 참조. 174~240 MHz, 국제적으로 "대역 III"으로 알려져 있으며,^[9] 많은 DTV 채널이 특히 이전 아날로그 운영을 위해 이 채널에 할당된 많은 방송국을 중심으로 여기서 방송을 시작했다.

5. 1. 오스트레일리아

오스트레일리아의 VHF TV 대역에는 원래 1~10채널이 할당되었으며, 시드니와 멜버른의 초기 서비스에 2, 7, 9채널이 할당되었고, 나중에 브리즈번, 애들레이드, 퍼스에서도 같은 채널이 할당되었다.^[6] 다른 주요 도시와 지역에서는 사용 가능한 채널들을 조합하여 사용했다.^[6] 호바트와 다윈의 초기 상업 서비스에는 각각 6채널과 8채널이 7채널이나 9채널 대신 할당되었다.^[6]

1960년대 초, 10개의 VHF 채널로는 텔레비전 서비스의 성장을 감당하기에 부족하다는 것이 분명해져 0, 5A, 11채널 세 개의 주파수가 추가되었다.^[6] 회전 다이얼 튜너를 사용하는 구형 텔레비전은 이러한 새로운 채널을 수신하도록 조정해야 했다.^[6]

몇몇 TV 방송국에는 FM 라디오 대역 내에 있었지만 아직 사용되지 않던 VHF 3, 4, 5채널이 할당되었다.^[6] NBN-3 뉴캐슬, WIN-4 울롱공, 그리고 5채널의 ABC 뉴캐슬이 그 예이다.^[6] 일부 5채널 방송국은 1970년대와 80년대에 5A로 이동했고, 1990년대부터 오스트레일리아 방송 당국은 이러한 방송국을 UHF 대역으로 이동하는 절차를 시작했다.^[6] 또한, 1985년 연방 정부는 새로운 TV 방송국은 UHF 대역에서 방송하도록 결정했다.^[6]

9A와 12채널이라는 두 개의 새로운 VHF 채널이 추가되었으며, 주로 디지털 서비스에 사용되지만 지역에서는 일부 새로운 아날로그 서비스에도 사용된다.^[6] 9A 채널은 시드니, 멜버른, 브리즈번, 애들레이드 또는 퍼스 또는 그 근처에서 텔레비전 서비스에 사용되지 않으므로, 이들 도시의 디지털 라디오는 DAB 주파수 블록 9A, 9B, 9C에서 방송된다.^[6]

VHF 라디오는 UHF 주파수와 비교하여 장거리 도달성 때문에 해상 무선에도 사용된다.^[6]

VHF-UHF 주파수 할당 예시는 다음과 같다:^[7]

무선 항해 60: 84~86 MHz
고정 해상 이동: 130~135.7 MHz
고정 항공 무선 항해: 160~190 MHz
항공 무선 항해 방송: 255~283.5 MHz
항공 무선 항해 AUS 49 / 해상 무선 항해(무선 표지): 315~325 MHz

5. 2. 뉴질랜드

뉴질랜드는 2013년까지 주요 지상파 TV 방송국 4개가 I 밴드(44~51, 54~68 MHz, 채널 1~3) 및 III 밴드(174~230 MHz, 채널 4~11)의 VHF 텔레비전 대역을 사용하여 방송을 송출했다.^[8] 그러나 VHF 대역은 4개의 방송국이 공유하기에는 매우 협소하여 일부 소규모 도시에서는 하나 이상의 채널을 사용할 수 없을 정도로 혼잡했다.^[8] 이에 따라 다양한 유료 및 지역 지상파 방송국들은 UHF 대역에서 방송해야 했다.^[8]

2013년 말, 뉴질랜드가 디지털 텔레비전 방송으로 전환되면서 모든 방송국은 UHF 또는 위성(프리뷰 서비스 이용)으로 방송하게 되었고, VHF 대역에서의 텔레비전 방송은 중단되었다.^[8]

자세한 내용은 오스트랄라시아 텔레비전 주파수를 참조하면 된다.

5. 3. 영국

영국은 과거 VHF I 밴드와 III 밴드를 사용하여 텔레비전 방송을 하였다. VHF 텔레비전은 405선 방식의 흑백 방송이었으나, 1950년대 후반과 1960년대 초에는 NTSC, PAL, SECAM 등 세 가지 컬러 시스템을 405선 시스템에 적용하는 실험도 진행되었다.

1960년대 후반부터 영국 컬러 텔레비전은 UHF(채널 21~69)로 방송되기 시작했다. 이후 VHF와 UHF 모두에서 TV 방송이 이루어졌으나, BBC2는 UHF로만 방송되었다. 1985년 1월 3일, 마지막 VHF TV 송신소가 폐쇄되면서 VHF TV 방송은 종료되었다.

현재 영국에서 VHF III 밴드는 디지털 오디오 방송에 사용되고 있으며, VHF II 밴드는 FM 라디오에 사용되고 있다. 또한, 영국은 70~70.5 MHz 대역을 아마추어 무선에 할당하고 있다.

5. 4. 미국 및 캐나다

미국과 캐나다 간 주파수 할당은 캐나다 인구의 상당 부분이 미국 국경의 VHF 무선 범위 내에 있기 때문에 긴밀히 조정된다.^[9] 특정 불연속 주파수는 전파천문학에 할당된다.

VHF 대역의 일반 서비스는 다음과 같다.

30~49.6 MHz: 다양한 서브 대역을 포함한 허가된 2방향 지상 이동 통신.^[9]
30~88 MHz: SINCGARS를 포함한 군사용 VHF FM^[9]
43~50 MHz: 무선전화, 49 MHz FM 휴대용 무전기 및 무선 조종 장난감, 혼합 2방향 이동 통신.^[9] FM 방송 대역은 원래 42~50 MHz에서 운영되었지만 88~108 MHz로 이동되었다.^[9]
50~54 MHz: 아마추어 무선 6미터 대역^[9]
50.8~51 MHz: 무선 조종 비행기 (20 kHz 간격의 10개 고정 주파수)는 FCC 아마추어 무선 서비스 면허가 필요하며, FCC Part 97, 규칙 97.215에 따라 운항된다.^[10]
54~72 MHz: TV 채널 2~4 (VHF-Lo)^[9]
72~76 MHz: 무선 조종 모형, 산업용 원격 제어 및 기타 장치.^[9] 모형 비행기는 미국과 캐나다에서 72 MHz를 사용하고, 지상 모형은 75 MHz를 사용하며, 항공 항법 신호는 74.8~75.2 MHz를 사용한다.^[9]
76~88 MHz: TV 채널 5~6 (VHF-Lo)^[9]
87.5~108 MHz: FM 라디오 방송 (미국에서는 87.9~91.9 비상업용, 92~108 상업용) (국제적으로 "대역 II"으로 알려져 있음)^[9]
108~118 MHz: 항공 항법 신호 VOR^[9]
118~137 MHz: 항공 통제용 항공 대역, AM^[9]
121.5 MHz는 비상 주파수이다.^[9]
137~138 MHz: 우주 연구, 우주 운영, 기상 위성^[11]
138~144 MHz: 지상 이동, 보조 민간 서비스, 위성, 우주 연구 및 기타 기타 서비스^[9]
144~148 MHz: 아마추어 무선 2미터 대역^[9]
148~150 MHz: 지상 이동, 고정, 위성^[9]
150~156 MHz: "VHF 비즈니스 대역", 공공 안전, 무면허 다목적 무선 서비스(MURS) 및 기타 2방향 지상 이동, FM^[9]
156~158 MHz VHF 해상 무선^[9]
156.8 MHz (채널 16)는 해상 비상 및 연락 주파수이다.^[9]
159.81-161.565 MHz 철도^[12]
159.81~160.2는 캐나다의 철도 전용이며 미국에서는 트럭 회사에서 사용한다.^[12]
160.6~162 무선 마이크 및 TV/FM 방송 원격 수신^[9]
162.4~162.55: NOAA 기상국, 협대역 FM, Weatheradio Canada 방송국^[9]
174~216 MHz: 텔레비전 채널 7~13 (VHF-Hi)^[9]
174~216 MHz: 전문 무선 마이크 (저전력, 특정 정확한 주파수만)^[9]
216~222 MHz: 지상 이동, 고정, 해상 이동^[11]
222~225 MHz: 1.25미터 (미국) (캐나다 219~220, 222~225 MHz) 아마추어 무선^[9]
225 MHz 이상 (UHF): 군용 항공기 무선, 243 MHz는 비상 주파수임 (225~400 MHz) AM, HAVE QUICK, dGPS RTCM-104 포함^[9]

케이블 텔레비전은 공중으로 전송되지 않지만 VHF와 겹치는 주파수 스펙트럼을 사용한다.^[13] 54~88 MHz, 국제적으로 "대역 I"으로 알려져 있으며,^[9] 일부 DTV 방송국이 여기에 나타난다. 범미주 텔레비전 주파수 참조. 174~240 MHz, 국제적으로 "대역 III"으로 알려져 있으며,^[9] 많은 DTV 채널이 특히 이전 아날로그 운영을 위해 이 채널에 할당된 많은 방송국을 중심으로 여기서 방송을 시작했다.

6. 전파 행정

6. 1. 초단파와 단파의 구분

단파(3 - 30MHz) 중 25MHz 부근보다 높은 주파수의 전파는 초단파처럼 이용되는 경우가 많다. 이 주파수에는 전리층 전파에 의한 원거리 통신용으로의 할당도 있지만, 27MHz 대역의 선박 무선이나 시민 라디오 등 지상파에 의한 통신을 전제로 한 할당이 더 많다.^[19] 또한 아마추어 무선의 28MHz 대역에서는 전리층 반사파에 의한 외국과의 교신과 함께, 모바일(이동체)의 FM 통신이나 아마추어 위성 통신도 즐기고 있다(아마추어 무선의 주파수 대역 참조). 그런데 총무성 성령 무선국 운용 규칙에서는 4000kHz부터 26.175MHz까지의 주파수 대역을 '''단파 대역'''으로 정의하고 있다.

무선 종사자의 조작 범위도 이 부근보다 높은 주파수는 VHF로 취급되는 경우가 많다. 간이한 무선 종사자 자격인 특수 무선 기술사는 레이더나 무선 전신이라는 제한된 무선 설비를 조작하는 레이더급 해상 특수 무선 기술사와 국내 전신급 육상 특수 무선 기술사를 제외하고, 기본적으로 25.01MHz 이상의 무선 설비를 조작할 수 있는 것으로 하고 있다.

참조

_[1] 웹사이트 Rec. ITU-R V.431-7, Nomenclature of the frequency and wavelength bands used in telecommunications http://www.itu.int/d[...] ITU 2013-02-20
_[2] 서적 Introduction to RF Propagation https://books.google[...] John Wiley and Sons 2005
_[3] 웹사이트 Visual Line of Sight Calculations dependent on Earth's Curvature https://www.davidsen[...]
_[4] 웹사이트 Distance to the Horizon https://aty.sdsu.edu[...]
_[5] 웹사이트 Radio Wave Propagation Theory https://imdpune.gov.[...]
_[6] 웹사이트 Marine VHF radio https://www.acma.gov[...] Australian Communications & Media Authority
_[7] 웹사이트 Australian radiofrequency spectrum plan https://www.acma.gov[...] Australian Communications & Media Authority
_[8] 웹사이트 Going Digital - When is my area going digital? http://www.goingdigi[...] Ministry for Culture and Heritage 2011-10-20
_[9] 문서 The 42 MHz Segment is still in current use by the California Highway Patrol, New Jersey State Police, Tennessee Highway Patrol, and other state law enforcement agencies.
_[10] 웹사이트 Electronic Code of Federal Regulations (ECFR) https://www.ecfr.gov[...] 2019-03-05
_[11] 서적 Canadian Table of Frequency Allocations 9 kHz – 275 GHz Industry Canada 2007-02
_[12] 문서 The 160 and 161 areas are Association of American Railroads (AAR) 91-channel railroad radios, issued to the railroad. For example, AAR 21 is 160.425 MHz and that is issued to Tennessee Valley Railroad Museum, as well as other railroads that want AAR Channel 21.
_[13] 웹사이트 Cable TV Channel Frequencies http://www.jneuhaus.[...] 2018-04-27
_[14] 웹사이트 What Ever Happened to Channel 1? http://www.tech-note[...] 2018-04-27
_[15] 웹사이트 Change to the law to allow the use of low power FM transmitters for MP3 players http://media.ofcom.o[...] Ofcom 2012-10-02
_[16] 웹사이트 Nomenclature of the frequency and wavelengh bands used in telecommunications https://www.itu.int/[...] 2016-07-03
_[17] 웹사이트 平成25年情報通信白書＞第2部情報通信の現況・政策の動向＞第7節電波利用 https://www.soumu.go[...] 2016-07-03
_[18] 법률 電波法施行規則第四条の三（周波数の表示）
_[19] 문서 전술한 바와 같이 전리층 전파가 발생할 수 있으므로, 원거리에서 동일 주파수를 사용할 때 운용 허용 시간이나 안테나 전력 등의 지정에 유의해야 할 경우가 있다.
_[20] 웹인용 Rec. ITU-R V.431-7, Nomenclature of the frequency and wavelength bands used in telecommunications http://www.itu.int/d[...] ITU 2013-02-20
_[21] 문서 74~75MHz는 사용하지 않는다.

본 사이트는 AI가 위키백과와 뉴스 기사,정부 간행물,학술 논문등을 바탕으로 정보를 가공하여 제공하는 백과사전형 서비스입니다.
모든 문서는 AI에 의해 자동 생성되며, CC BY-SA 4.0 라이선스에 따라 이용할 수 있습니다.
하지만, 위키백과나 뉴스 기사 자체에 오류, 부정확한 정보, 또는 가짜 뉴스가 포함될 수 있으며, AI는 이러한 내용을 완벽하게 걸러내지 못할 수 있습니다.
따라서 제공되는 정보에 일부 오류나 편향이 있을 수 있으므로, 중요한 정보는 반드시 다른 출처를 통해 교차 검증하시기 바랍니다.

문의하기 : help@durumis.com
