1. 개요

탄창은 화기에 탄약을 공급하는 장치를 총칭하는 용어이다. 19세기 금속 탄피 개발 이후 기술이 발전했으며, 박스형, 튜브형, 드럼형, 팬형, 나선형 등 다양한 종류가 있다. 박스형 탄창은 현대 화기의 주류를 이루며, 고정형과 분리형으로 나뉜다. 한국은 6.25 전쟁을 거치며 클립형과 분리형 박스 탄창을 경험했으며, 국산 소총 개발 과정에서 분리형 박스 탄창이 표준으로 채택되었다. 미국과 캐나다 등 일부 국가에서는 대용량 탄창을 규제하는 법률이 존재한다.

더 읽어볼만한 페이지

화기 부품 - 피카티니 레일
피카티니 레일은 소형 무기에 부착물을 장착하기 위한 표준 마운팅 시스템으로, MIL-STD-1913 표준을 따르며, 위버 레일과 유사하지만 슬롯 크기가 달라 부착물 호환성에 차이가 있다.
화기 부품 - 강선
강선은 총열 내부에 나선형 홈을 파서 탄환에 회전력을 주는 기술로, 초기에는 화약 잔여물 제거용으로 사용되다가 19세기 중반 미니에 탄의 등장으로 군대에 보급되어 탄환의 안정성과 사격 정확도를 향상시켰으며, 회전율 계산, 다양한 제조 방식, 새로운 기술 개발과 더불어 법과학적 탄도학에서도 중요한 역할을 한다.

탄창
탄창
AK-47 탄창
유형	탄약 급탄 장치
작동 방식	스프링 장전식 중력식
사용	총기 자동화기
기타 명칭	클립 탄통 탄창
구조 및 작동 원리
주요 구성 요소	탄약 보관 공간 급탄 스프링 급탄판
작동 원리	스프링 힘을 이용하여 탄약을 총의 약실로 밀어 넣어 발사 가능하게 함
종류
분리 가능 여부	분리형 고정형
탄약 배열 방식	단열 탄창 복열 탄창 드럼 탄창 헬리컬 탄창
재질	강철 알루미늄 고분자 플라스틱
용량	소형부터 대용량까지 다양
관련 용어
클립	탄창을 보조하는 탄약 묶음 장치
벨트	기관총 등에서 사용되는 탄약 공급 장치
역사
초기 형태	15세기 후반부터 존재
근대적 발전	19세기 후반부터 개발 가속화
법적 규제
탄창 용량 제한	일부 국가 및 지역에서 총기 규제법에 따라 탄창 용량 제한
판매 및 소지 규제	국가별로 상이한 규제 적용

2. 명칭

탄약을 화기에 공급하는 장치를 "탄창(magazine)"이라고 부른다.^[4]^[5]^[6] 탄창은 스프링, 스프링 추진기, 몸체, 바닥판의 네 부분으로 구성된다. "클립(clip)"은 탄창에 탄약을 장전하는 보조 도구로, 탄창과는 구분되는 개념이다. 클립은 하나의 연속적인 스탬핑 금속으로 만들어지며 움직이는 부분이 없을 수 있다. 리볼버용 문 클립, 군용 5.56mm 탄약에 사용되는 스트리퍼 클립(속사 장전기와 함께 사용), M1 개런드 소총용 인 블록 클립 등이 클립의 예이다. 하지만 일상에서는 "클립"이라는 용어가 분리식 탄창을 지칭하는 데 혼용되기도 한다.^[2]^[7]^[8]^[9]

영어권에서는 클립(Clip)과 매거진(Magazine)이라는 용어가 혼용되기도 한다. 영국군이 1929년에 작성한 『소화기 교본』(Textbook for Small Arms)에서는 탄창에 탄약을 장전하기 위한 기구(미국의 스트리퍼 클립)를 차저(Charger)로, 탄약과 함께 탄창에 장전되고 탄창이 비었을 때 배출되는 기구(미국의 엔블록 클립)를 클립(Clip)으로 정의하였다. 또한, 발사에 대비하여 탄약을 보관하는 무기의 일부를 매거진(Magazine)으로 정의하였는데, 이에 따르면 권총 등의 탄창은 총 본체에서 구조적으로 분리되어 있으므로 매거진이 아니라 클립으로 해석될 수도 있다.^[80]

3. 역사

초기 화기는 화약과 탄환을 별도로 장전해야 했기 때문에 연사 속도가 느렸다. 19세기에 자체 장전식 금속 탄피가 개발되면서 탄창 기술이 발전하기 시작했다.^[10]

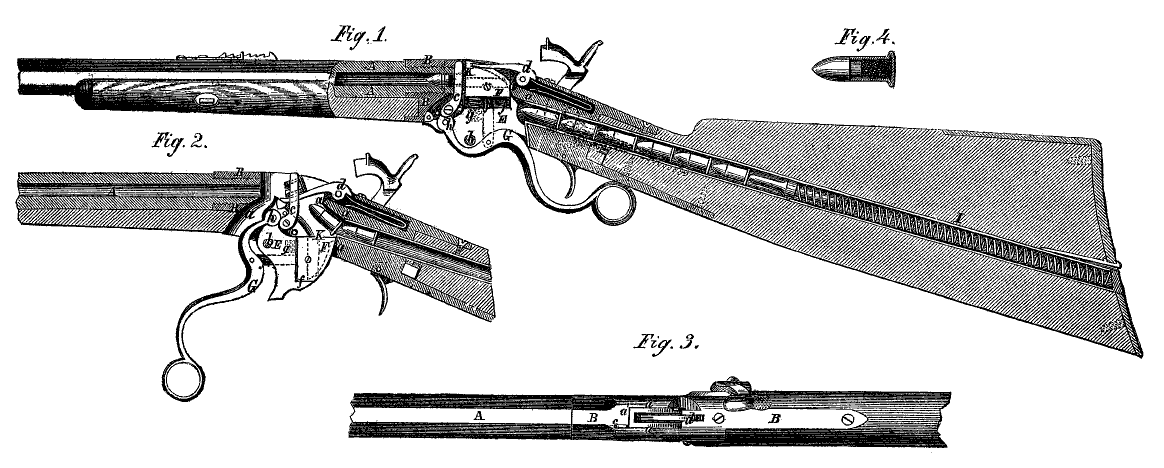

튜브형 탄창은 초기 연발 소총에 많이 사용되었으며, 개머리판이나 총열 아래에 위치했다. 최초의 대량 생산 반자동 화기는 볼케이닉 소총이었는데, 이 소총은 화약과 뇌관으로 채워진 속이 빈 탄환을 사용했고, 탄피를 밀어 작동부로 보내고, 그곳에서 약실에 장전하여 발사하는 "탄창"이라고 불리는 내장 스프링이 있는 튜브에서 약실로 공급되었다.^[10] 헨리 반복식 소총(Henry repeating rifle)은 레버 액션, 후장식, 튜브형 탄창을 사용하는 반자동 소총으로, 이전의 볼케이닉 소총을 개량한 버전이다.^[11] 벤자민 타일러 헨리(Benjamin Tyler Henry)가 설계했으며, 자체 장전식 금속 탄피를 사용한 최초의 화기 중 하나였다.^[11] 스펜서 반복식 소총(Spencer repeating rifle)은 총열 아래 대신 개머리판에 튜브형 탄창을 사용했고, 새로운 림파이어 금속 탄피를 사용했다.^[11]

'''1 & 2''': 모신나강 M1891
'''3 & 4''': 레벨 M1886
'''5 & 6''': 게베어 M1888
'''7 & 8''': 만리히어 M1888
'''9 & 10''': 리-메트포드 M1888
'''11 & 12''': 네덜란드-만리히어 M1895
'''13 & 14''': 마우저 M1893
'''15''': 크라그-예르겐센 M1886
'''16''': 슈미트-루빈 M1889

박스형 탄창은 탄약을 수직으로 쌓는 방식으로, 19세기 후반에 등장하여 현대 화기의 주류로 자리 잡았다. 제임스 패리스 리(James Paris Lee)는 1875년,^[17] 1879년, 1882년에 탄환이 수직으로 쌓이는 박스 탄창을 특허 받았고, 만리히어 M1886(Mannlicher M1886)의 형태로 오스트리아에서 처음 채택되었다.^[18]^[19] 제임스 패리스 리는 분리형 박스형 탄창을 발명하여 리-엔필드 소총에 채택되어 큰 성공을 거두었다.^[17]

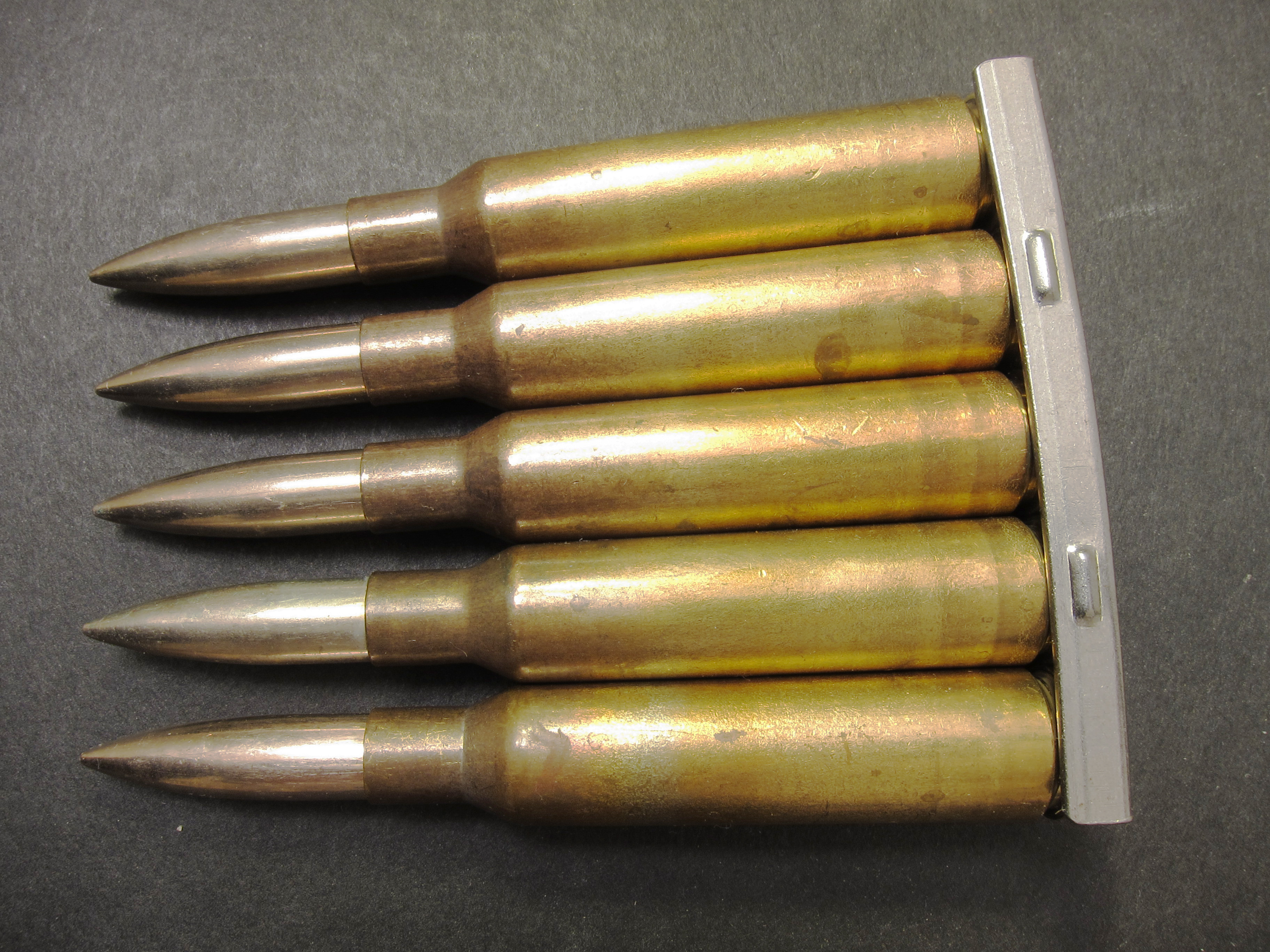

1976년 생산된 스웨덴 6.5×55mm 탄약이 장전된 스웨덴 마우저 스트리퍼 클립

제2차 세계 대전 기간의 소총 탄창은 대부분 고정식이었고, 분리 가능한 제품도 있었지만, 분해 청소 시 방해가 되지 않도록 하기 위한 배려 차원이었으며, 예비 탄창을 휴대하여 탄약이 소진되었을 때 교체하는 용도는 아니었다.

4. 종류

탄창은 형태와 작동 방식에 따라 다양하게 분류된다.

박스형 탄창 (Box magazine): 현대 화기에서 가장 널리 사용되는 방식으로, 탄약을 수직으로 쌓아 스프링으로 밀어 올린다. SKS 내부 박스형 탄창(
SKS 내부 박스형 탄창
)이나 SIG SG 550용 분리식 박스형 탄창(thumb용 분리식 박스형 탄창. 여러 개의 탄창을 쌓을 수 있도록 스터드가 있다.]])처럼, 여러 개의 탄창을 쌓을 수 있도록 스터드가 있는 경우도 있다.
고정형(Integral/Fixed box magazine): 총기에 내장되어 분리할 수 없다.
분리형(Detachable box magazine): 총기에서 분리하여 탄약을 장전하거나 교체할 수 있다.
싱글 컬럼(Single column): 탄약이 한 줄로 배열된다.
더블 컬럼(Double column): 탄약이 지그재그 형태로 배열된다.
튜브형 탄창 (Tubular magazine): 초기 연발 소총과 산탄총에 주로 사용되었던 방식이다. 총열 아래나 개머리판 내부에 탄약을 일렬로 배열한다.
드럼 탄창 (Drum magazine): 원통형으로 많은 양의 탄약을 수납할 수 있다. 주로 경기관총에 사용되며, 탄약이 회전축과 평행하게 저장되는 구조를 가진다. 톰슨 기관단총용 드럼탄창과 박스탄창(
톰슨 기관단총용 50발 및 100발 드럼탄창과 20발 및 30발 박스탄창
)
팬 탄창 (Pan magazine): 탄약이 회전축에 수직으로 저장되며, 일반적으로 화기 상단에 장착된다. 루이스 경기관총에 사용된 팬 탄창(
7.92x57mm 루이스 기관총에 사용된 팬 탄창
)
나선형 탄창 (Helical magazine): 탄환이 나선형 경로로 따라가도록 하여 비교적 작은 크기로 많은 양의 탄약을 보관할 수 있게 한다. 캘리코 M960(Calico M960) 카빈 (--)
기타 탄창:
FN P90과 같이 총몸 위에 수평으로 탄창을 장착하는 방식
루거 10/22의 로터리 탄창(

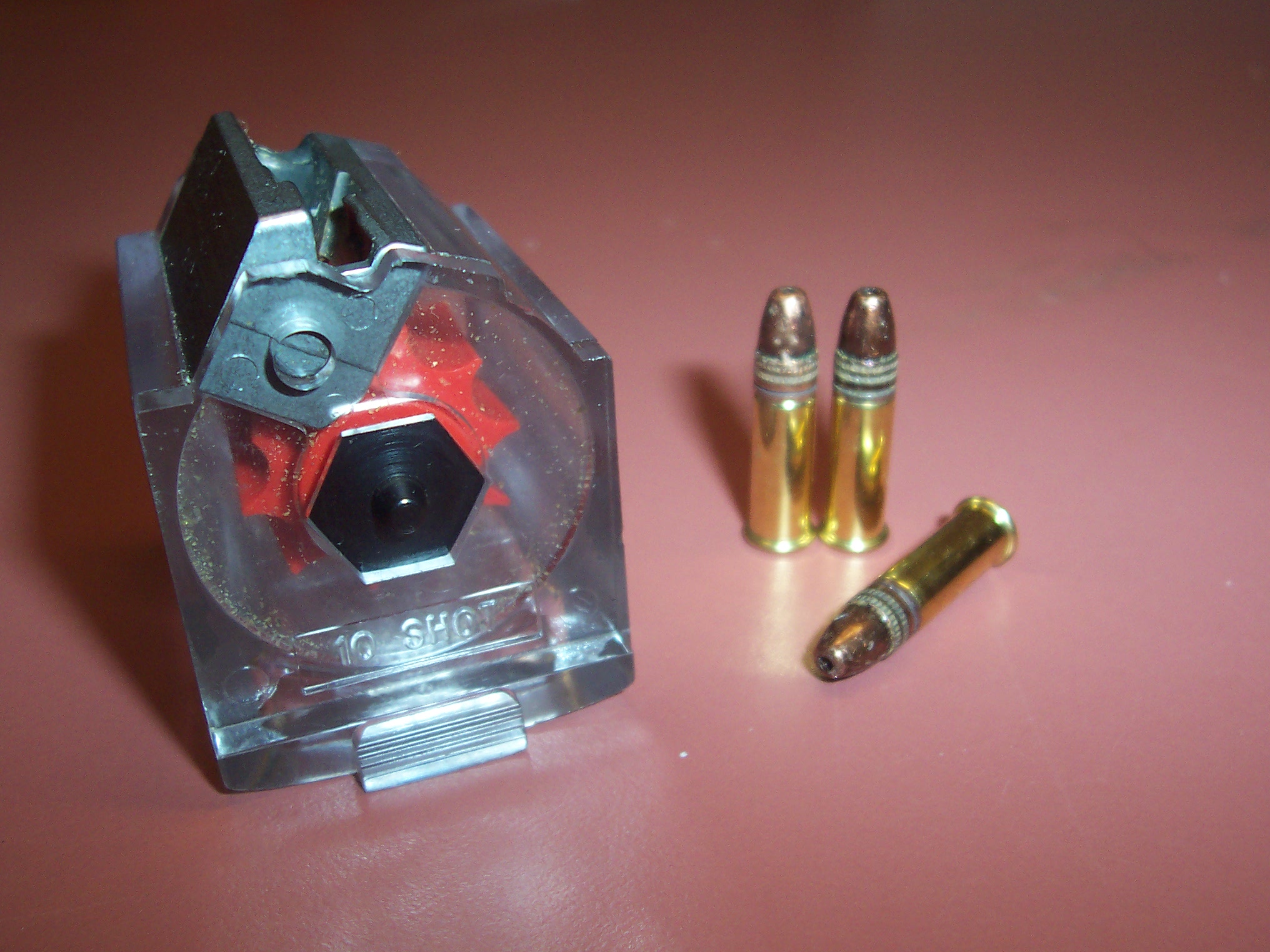

루거 10/22의 BX-1CLR 로터리 탄창
)

제2차 세계 대전 기간의 소총 탄창은 대부분 고정식이었고, 분리 가능한 제품도 있었지만 분해 청소 시 방해가 되지 않도록 하기 위한 배려 차원이었다.^[44]^[45]

4. 1. 박스형 탄창 (Box magazine)

현대 화기에서 가장 널리 사용되는 탄창 방식으로, 탄약을 수직으로 쌓아 스프링으로 밀어 올리는 방식이다.

'''고정형''' (Integral/Fixed box magazine): 총기에 내장되어 분리할 수 없는 형태이다. 주로 볼트액션 소총에 사용되며, 스트리퍼 클립이나 낱개 탄약으로 장전한다.
'''분리형''' (Detachable box magazine): 총기에서 분리하여 탄약을 장전하거나 교체할 수 있는 형태이다. 대부분의 현대 자동화기 및 반자동화기에 사용된다.
'''싱글 컬럼''' (Single column): 탄약이 한 줄로 배열되는 방식으로, 구조가 간단하지만 장탄수가 제한적이다.
'''더블 컬럼''' (Double column): 탄약이 지그재그 형태로 배열되어 더 많은 탄약을 수납할 수 있다. 대부분의 현대 자동화기 탄창이 이 방식을 사용한다.

박스 탄창은 탄약을 기둥 모양으로 저장하며, 위아래 또는 지그재그 방식으로 배열된다. 지그재그 방식은 탄약 직경의 절반만큼 오프셋된 두 개의 수직 열이 옆으로 나란히 배치된 형태이므로 ''이중열'' 또는 ''더블 컬럼''이라고도 불린다. 화기가 작동하면 스프링 압축으로 작동되는 추종자에 의해 탄약이 탄창 상단으로 이동하여 단일 공급 위치 또는 옆으로 나란히 배치된(교차 공급) 위치로 이동한다. 박스 탄창은 화기에 통합될 수도 있고 분리될 수도 있다.

'''내장형 박스''', '''일체형 박스''' 또는 '''고정식''' 탄창 (바닥판이 없는 경우 ''맹형'' 박스 탄창이라고도 함)은 화기에 내장되어 쉽게 분리할 수 없다. 이러한 유형의 탄창은 볼트액션 소총에서 가장 많이 발견된다. 내장형 박스 탄창은 일반적으로 한 번에 한 발씩 작동을 통해 장전된다. 군용 소총은 종종 스트리퍼 클립(차저라고도 함)을 사용하여 한 번에 5발 또는 10발과 같이 여러 발의 탄약을 빠르게 장전할 수 있다. 일부 내장형 박스 탄창은 탄약과 함께 탄창에 장전되고 비었을 때 화기에서 배출되는 ''앙 블록'' 클립을 사용한다.
'''분리형 박스''' 탄창은 호스트 화기에서 분리된 상태에서 장전하거나 배출할 수 있는 독립적인 메커니즘이다. 이 탄창은 일반적으로 작동 장치 아래, 작동 장치 측면 또는 작동 장치 상단에 있는 화기 수신기의 슬롯을 통해 부착된다. 필요한 경우 탄창을 화기에서 쉽게 분리하고 다른 탄창으로 교체할 수 있다. 이렇게 하면 재장전 과정 속도가 크게 빨라져 작동자가 탄약에 신속하게 접근할 수 있다. 이러한 유형의 탄창은 직선형 또는 곡선형일 수 있으며, 곡선형은 소총이 림드 탄약 또는 테이퍼형 탄피를 사용하는 경우 필요하다. 분리형 박스 탄창은 금속 또는 플라스틱으로 만들어질 수 있다. 플라스틱 탄창은 때때로 부분적으로 투명하여 작동자가 남은 탄약을 쉽게 확인할 수 있다. 박스 탄창은 종종 더 빠른 재장전을 위해 클램프, 클립, 테이프, 스트랩 또는 내장형 스터드로 서로 고정된다. (정글 스타일 참조)

이러한 규칙에는 예외가 있다. 리-엔필드 소총은 청소를 용이하게 하기 위해 분리형 박스 탄창을 사용했다. 리-엔필드 탄창은 열 수 있어 볼트 액션을 반복해서 작동하여 탄창을 배출할 필요 없이 탄창을 빠르게 배출할 수 있었다. 브레다 모델 30과 같은 다른 디자인은 오른쪽에서 돌출된 고정 탄창을 사용했는데, 이는 기존의 분리형 박스와 비슷했지만 분리할 수 없었으며 20발의 스트리퍼 클립을 사용하여 재장전되었다.

박스 탄창은 탄약이 테이퍼링 림드/림리스 또는 병목형인지에 따라 직선형, 각진형 또는 곡선형으로 제공될 수 있다. 직선형 또는 약간 곡선형 탄창은 직선형 림리스 탄약에 적합하고, 각진형 탄창은 직선형 림드/림리스 탄약에 적합하며, 곡선형 탄창은 림드/림리스 테이퍼형 탄약에 적합하다.

권총 탄창은 종종 단일 공급 방식의 단열 또는 이중열 방식이다. 이는 이 디자인이 상단이 더 가늘어 그립 두께와 관련하여 권총 프레임의 디자인을 단순화할 수 있기 때문일 수 있다.

FN P90, 켈텍 P50, 및 AR-57 개인 방어 무기는 수평으로 장착된 급탄 시스템을 사용한다. 탄창은 총열과 평행하게 배치되어 수신기 상단에 딱 맞게 장착되며, 탄약은 장전되기 전에 나선형 급탄 경사로에 의해 90도 회전한다. 헤클러&코흐 G11은 무약통 탄약을 사용하는 실험적인 돌격 소총으로, 탄창이 총열 위에 수평으로 정렬되어 유사하게 작동한다. 앞서 언급한 예와 같이 총열에 측면으로 배치되는 것이 아니라, 탄약은 총알이 총열에 대해 90도 각도로 아래쪽을 향하도록 수직으로 배치되어 발사 전에 회전식 약실에 공급된다. AR-57(AR Five-seven으로도 알려짐)은 AR-15 소총 하부 수신기를 위한 상부 수신기로, 표준 FN P90 탄창에서 FN 5.7×28mm 탄환을 발사한다.

때때로 "4열"이라고도 불리는 또 다른 형태의 박스형 탄창은 많은 양의 탄약을 수납할 수 있다. 표준 박스형 탄창보다 넓지만 길이는 같다. 탄창(Casket magazine)은 수오미 KP/-31, 하프다사 C-4, 스펙터 M4, QCW-05 및 5.45×39mm AK 소총 파생형, 그리고 이제는 켈텍 CP33에도 사용된다. 맥풀은 STANAG 호환 탄창에 대한 특허를 취득했으며, 이러한 탄창은 2010년 12월 SureFire에서도 처음 선보였고, 현재는 MAG5-60 및 MAG5-100 고용량 탄창(HCM)으로 판매되고 있다. 각각 60발과 100발들이 5.56mm 탄약을 수납하며, M4/M16/AR-15 계열 및 STANAG 4179 탄창을 사용하는 다른 화기를 포함한 AR-15와 호환된다. 이즈마시는 또한 AK-12용 탄창을 개발했다. Desert Tech는 AR-15용 QMAG-53 호환 Quattro-15 로어 리시버도 출시했다.

1878년 위스콘신주 밀워키의 시계 기술자이자 총포 제작자인 제임스 파리스 리(James Paris Lee)가 볼트액션 소총용 5발들이 분리식 박스형 탄창을 발명하여 특허를 취득했다.

제2차 세계 대전 기간의 소총 탄창은 대부분 고정식이었고, 분리 가능한 제품도 있었지만, 분해 청소 시 방해가 되지 않도록 하기 위한 배려 차원이었으며, 예비 탄창을 휴대하여 탄약이 소진되었을 때 교체하는 용도는 아니었다(SMLE이나 SVT-40 등).

가장 일반적인 탄창은 상자 모양의 케이스 안에 탄약이 한 줄 또는 지그재그로 배열된 형태이며, 일반적으로 탄약은 바닥에 고정된 스프링 끝에 달린 추진판에 의해 밀어 올려지고, 개구부에는 함부로 튀어나오지 않도록 잠금장치가 부착되어 있거나 개구부 측면이 구부러져 있다(이 "굽힘"을 매거진립이라고 한다). 특히 소총탄은 테이퍼가 진 좁은 형태이기 때문에, 장탄수가 20발을 넘으면 곡선을 이루어 바나나 모양이 되는 경우가 많다. 일부 탄창은 클립으로 간편하게 장전할 수 있다.

구조가 단순하기 때문에 저렴하고 비교적 신뢰성이 높다는 장점이 있지만, 장탄수를 너무 많이 늘리면 탄약의 무게를 지탱하는 스프링도 더 강력한 것이 필요하게 되고, 탄창에 대한 부하(특히 매거진립)나, 급탄 불량의 위험, 장탄 시 노력이 증가한다. 또한 탄창이 너무 길어져 총에서 크게 돌출되어 사격 자세를 방해하기 때문에 대용량화에는 한계가 있다.

; 싱글 컬럼(단열식)

: 초기부터 있는 기본적인 형태로 내부에 탄약이 한 줄로 늘어선 것이다. "단열식" 또는 "싱글 컬럼식"이라고 한다.

: 장탄수가 탄창의 길이에 직접 비례하기 때문에, 자동권총에서는 많아야 7발 또는 10발밖에 장전할 수 없는 것이 많아, 후술하는 더블 컬럼이 등장했다.

; 더블 컬럼(복열식)

: 탄창의 폭을 넓히고, 서로 번갈아 장전함으로써 장전 수를 늘리는 방법을 사용한 것으로, "복열식" 또는 "더블 컬럼식"이라고 한다.

: 더블 컬럼식 탄창에는, 개구부가 한 줄로 좁혀져 탄약을 한 발씩 빼내는 "싱글 피드" 방식과, 좁혀지지 않은 채 두 줄의 탄약을 번갈아 빼내는 "더블 피드" 방식이 있다. 전자는 강도 면에서 우수하고 파손 위험도 적으며, 탄약이 반드시 같은 위치에서 급탄되기 때문에 총 본체의 설계도 단순해지지만, 수동으로 장전하는 것이 비교적 어렵다. 탄창 내에서 두 줄의 탄약이 한 줄로 좁혀질 때 마찰이 발생하여 막힘이 발생하여 급탄 불량이 발생할 위험이 있다. 반면 후자는 수동으로 장전하는 것이 비교적 용이하고, 막힘 위험도 낮지만, 탄약이 좌우에서 번갈아 급탄되기 때문에 총 본체의 설계가 다소 복잡해지고, 유저 등의 전폭을 확보할 필요가 있다. 탄창 자체는 개구부가 크게 열리기 때문에 내장 스프링의 열화로 탄약이 튀어나오거나 빠지거나, 파손 변형되어 급탄 불량이 발생할 위험이 있다. 크기에 제약이 많은 권총에서는 싱글 피드가, 반대로 자동소총에서는 더블 피드가 많이 채용되고 있다.

: 또한, 수오미 KP/-31 기관단총이나 스펙터 M4 기관단총처럼, 4열이 나란히 있는 "복복열식"도 존재하며, 드럼 탄창에 가까운 수준의 대용량화가 가능하지만, 너무 무거워서 취급이 나빠지는 문제도 발생하여 별로 보급되지 않았다.

4. 2. 튜브형 탄창 (Tubular magazine)

튜브형 탄창은 초기 연발 소총과 산탄총에 주로 사용되었던 방식으로, 총열 아래나 개머리판 내부에 탄약을 일렬로 배열하는 방식이다. 1779년에 생산된 기란도니 공기총이 튜브형 탄창을 사용한 최초의 대량 생산 반자동 무기였다.^[10]

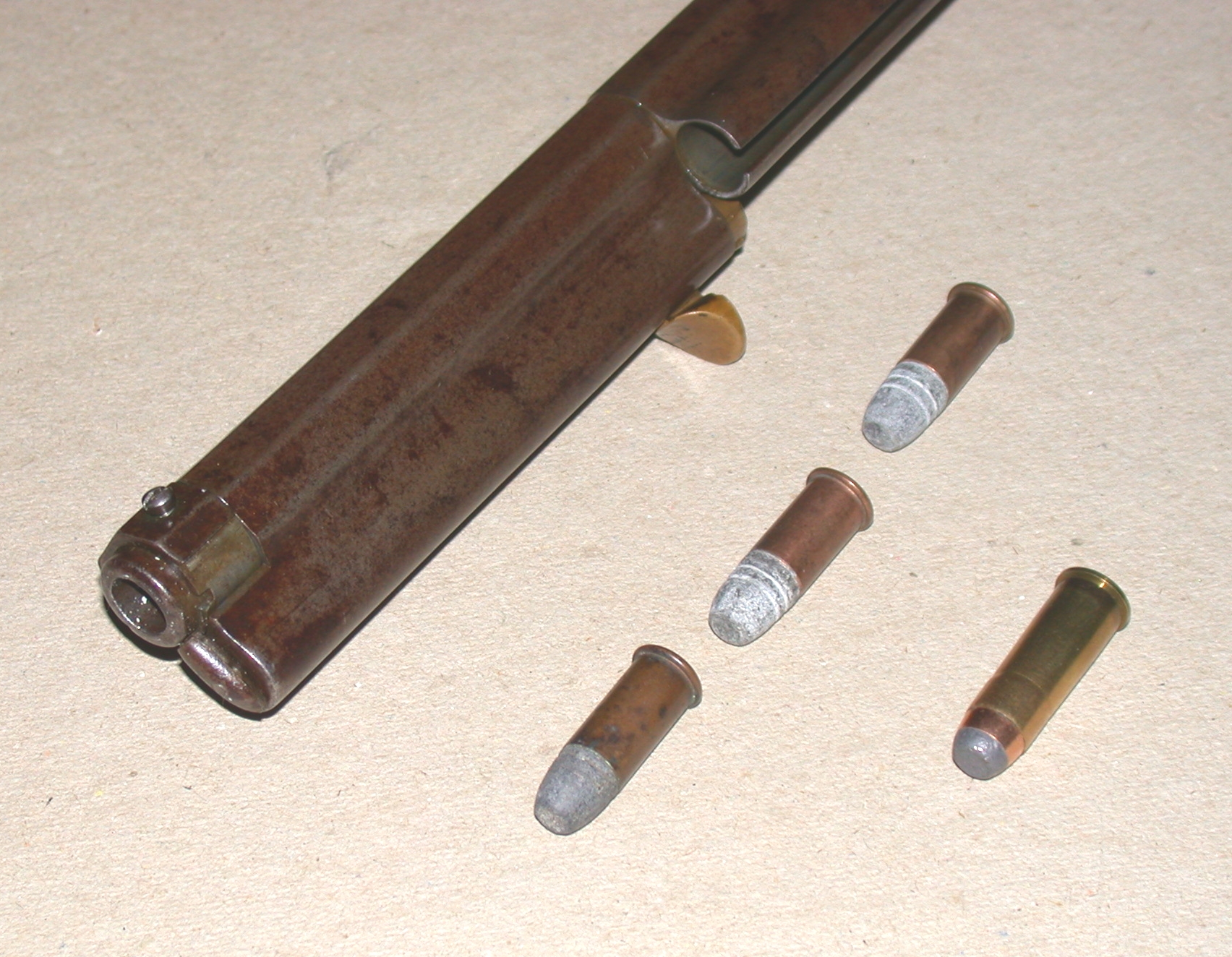

볼케이닉 소총은 내장 스프링이 있는 튜브에서 약실로 탄약을 공급하는 방식이었으나, 로켓 볼 탄약의 낮은 위력으로 인해 큰 인기를 얻지 못했다. 헨리 반복식 소총은 레버 액션, 후장식 튜브형 탄창을 사용하는 반자동 소총으로, 금속 탄피를 사용한 최초의 화기 중 하나였다. 미국 남북 전쟁에서 북군이 사용했으며, 리틀 빅혼 전투에서도 사용된 것으로 알려져 있다.^[11] 스펜서 반복식 소총은 개머리판에 튜브형 탄창을 사용했고, 림파이어 금속 탄피를 사용했다. 그러나 림파이어 탄약은 탄창 튜브 내에서 발화하여 탄창을 파괴하는 경우가 있었다.^[12]

1880년대 중반, 볼트 액션 소총이 군대에서 선호되기 시작하면서 튜브형 탄창을 장착한 소총들이 등장했다. 마우저 1871 모델은 튜브형 탄창을 추가한 업데이트 버전이 1884년에 나왔고, 노르웨이의 야르만 M1884, 프랑스의 르벨 1886 소총 모델도 튜브형 탄창을 사용했다.^[12]

튜브형 탄창은 레버액션 소총과 펌프액션 샷건에 주로 사용되었으며, 탄약이 일렬로 배열되기 때문에 뾰족한 탄두 사용에 제약이 있었다. 그러나 윈체스터 1873년형 모델처럼 뭉툭한 탄두를 사용하거나, 부드러운 플라스틱 팁을 사용하는 현대 소총 탄약은 이러한 문제를 해결하기도 한다.

4. 3. 드럼 탄창 (Drum magazine)

드럼 탄창은 원통형으로 많은 양의 탄약을 수납할 수 있는 탄창이다. 주로 경기관총에 사용되며, 탄약이 회전축과 평행하게 저장되는 구조를 가지고 있다. 내부에 있는 움직이는 분할판이 탄약을 밀어내고, 감긴 스프링이나 다른 장치가 분할판을 탄약에 밀착시켜 탄약을 공급한다.

이러한 원통형 디자인은 박스 탄창보다 길이를 크게 늘리지 않고도 더 많은 탄약을 담을 수 있다는 장점이 있다. 하지만 무게가 증가하여 총의 취급과 장시간 사용에 영향을 줄 수 있고, 일반적인 직사각형 박스 탄창에 비해 전투 장비에 통합하기 어려울 수 있다는 단점이 있다.

많은 드럼 탄창 급탄 화기는 기존의 박스 탄창으로도 장전할 수 있다. 예를 들어 소련의 PPSh-41 기관단총, RPK 경기관총, 미국의 톰슨 기관단총 등이 있다.

"드럼"이라는 용어는 때때로 벨트 급탄 기관총의 벨트 박스에도 사용되지만, 이것은 탄약 벨트를 수납하는 케이스일 뿐 드럼 탄창은 아니다.

제2차 세계 대전 이전에 독일은 MG 13 기관총과 MG 15 기관총에 사용할 수 있는 75발들이 안장형 드럼 탄창을 개발했다. MG 34 기관총은 특수한 급탄 커버를 장착하면 안장형 드럼 탄창을 사용할 수 있었다. 탄약 75발은 탄창의 양쪽에 고르게 분배되었고, 중앙에는 탄약이 볼트로 공급되는 중앙 급탄 "타워"가 있었다. 탄약은 용수철의 힘으로 공급되었으며, 총이 불균형을 이루지 않도록 이중 드럼의 양쪽에서 번갈아 탄환이 공급되었다.

일본어에서는 원반형, 접시형 탄창을 "판(pan)"이라고 부르며, 드럼 탄창의 일종으로 간주되기도 한다. 루이스 경기관총용 판 탄창은 아랫면이 개방되어 있으며, 내부의 나선형 홈이 파인 중심축에 탄두를 끼워 고정하고, 태엽 동력으로 장전 위치로 보내는 방식이다.

M61 발칸의 드럼형 탄창은 루이스 기관총의 탄창을 길게 늘린 것과 같은 구조이다. DP28 경기관총은 원반형의 탄판 위에 탄환의 끝부분을 원의 중심을 향하게 하여 둘러 배치하고, 역시 태엽 동력으로 탄약을 공급한다. 사용하는 탄약이 구식이고, 탄피가 림이 있는 경우(예: .22LR탄, 7.62x54mmR탄, .303브리티시탄 등)가 많다. 루이스 경기관총처럼 사격 시 탄창 자체가 회전하는 것도 있었다. 대부분의 경우 약실 상부에 수평으로 설치되지만, 샤텔로(Chatellerault) M1931처럼 측면에 수직으로 설치되는 것도 있다.^[82]

드럼 탄창은 장탄수가 많지만 크고 무거우며, 종류에 따라서는 파손되기 쉬운 등 문제도 있어 현대에는 이 형식을 채용하고 있는 총기는 매우 적다.

길고 가느다란 원통형 또는 다각형으로, 내부의 나선형 홈에 많은 탄환을 수납하며, 총의 전방 하부 또는 후방 상부에 총열과 평행하게 장착되는 스파이럴 매거진(spiral magazine)도 있다.

캐리코 M100이나 PP-19 비존 등이 스파이럴 매거진을 채택한 사례이다. 비교적 새로운 형식으로, 채용하고 있는 총기는 매우 적다.

스파이럴 매거진은 다량의 탄약을 컴팩트한 공간에 수납할 수 있다는 장점이 있지만, 구조가 복잡하고, 앞뒤로 길쭉한 형태 때문에 잔탄이 줄어들수록 탄창, 그리고 총 전체의 무게중심이 변하여 균형이 깨진다는 단점이 있다. 더욱이 크고 무겁고, 장착 시 작동용 스프링의 장력 조정에 손이 많이 걸린다는 단점도 있다.

4. 4. 팬 탄창 (Pan magazine)

팬 탄창은 다른 원형 탄창과 달리 탄약이 회전축에 평행하지 않고 수직으로 저장되며, 일반적으로 화기 상단에 장착된다. 이 유형은 루이스 경기관총, 빅커스 K, 브렌 경기관총(대공 장착물에만 사용됨)^[59], 데그탸료프 경기관총, 아메리칸-180 기관단총에 사용된다. 매우 특이한 예로 89식 기관총이 있는데, 이 기관총은 45발들이 사분원 모양의 팬 탄창 두 개(각 탄창에 5발들이 스트리퍼 클립 9개가 들어 있음)로부터 탄약을 공급받는다.

4. 5. 나선형 탄창 (Helical magazine)

나선형 탄창은 드럼 탄창 설계를 확장한 것으로, 탄환이 오거 모양의 회전 추종자(구동 부재) 주위를 나선형 경로로 따라가도록 하여 비교적 작은 크기로 많은 양의 탄약을 보관할 수 있게 한다(비슷한 용량의 일반 박스형 탄창과 비교).^[60] 초기 나선형 탄창 설계에는 1857년 특허 대리인 윌리엄 에드워드 뉴턴을 통해 신원 미상의 발명가가 특허를 받은 것과 1860년대 후반에 특허를 받은 에반스 반복 소총의 내부 탄창이 포함된다.^[60]^[61]

이러한 유형의 탄창은 캘리코 M960(Calico M960), PP-19 비존(PP-19 Bizon), CS/LS06, KBP PP90M1 등에 사용된다. 북한군은 88식 돌격소총에 100~150발들이 나선형 탄창을 사용한다.^[62] 나선형 탄창은 탄약 운반량을 상당히 증가시키지만, 구조가 복잡하여 장전이 어렵고 무기의 급탄 신뢰성을 떨어뜨릴 수 있다는 단점이 있다.^[60]

4. 6. 기타 탄창

FN P90, 켈텍 P50, AR-57 개인 방어 무기는 총몸 위에 수평으로 탄창을 장착하는 방식을 사용한다. 탄창은 총열과 평행하게 놓이며, 탄약은 장전되기 전에 나선형 급탄 경사로를 통해 90도 회전한다.^[46] 헤클러&코흐 G11은 무탄피 탄약을 사용하는 실험용 돌격소총으로, 탄창이 총열 위에 수평으로 정렬되어 비슷하게 작동한다. 탄약은 총알이 총열에 대해 90도 각도로 아래를 향하도록 수직으로 배치되어 발사 전에 회전식 약실로 공급된다. AR-57(AR Five-seven)은 AR-15 소총 하부 수신기를 위한 상부 수신기로, 표준 FN P90 탄창에서 FN 5.7×28mm 탄환을 발사한다.

로터리(또는 스풀) 탄창은 원통형 톱니바퀴로 구성되며, 비틀림 스프링으로 작동한다. 탄피는 톱니바퀴의 이빨 사이에 들어가며, 톱니바퀴는 포신 축과 평행한 스핀들에 장착되어 각 탄환을 순차적으로 급탄 위치로 회전시킨다. 로터리 탄창은 고정형 또는 분리형일 수 있으며, 일반적으로 용량이 낮고, 사용되는 구경에 따라 보통 5~10발이다. 존 스미스는 1856년에 로터리 탄창 특허를 받았다.^[52]^[53] 또 다른 로터리 탄창은 실베스터 로퍼가 1866년에 제작했으며, 안톤 스피탈스키와 세이지 모델 1892의 무기에도 사용되었다.^[54]^[55] 오토 쇼나우어는 1886년에 처음으로 스풀 탄창 특허를 받았으며,^[56] 1900년에 특허를 받은 그의 후기 디자인^[57]은 적어도 1979년까지 생산된 볼트액션 소총에 사용되었고,^[58] 그중에는 1903년 그리스 육군이 채택한 만리히어-쇼나우어가 있다. M1941 존슨 소총도 로터리 탄창을 사용한다. 이 디자인은 일부 현대 화기, 특히 루거 아메리칸 시리즈, 반자동 루거 10/22, 볼트액션 루거 77/22, 슈타이어 SSG 69에서 여전히 사용되고 있다.

리볼버의 회전식 탄창(실린더)^[83]을 사용하는 방식이 있다. 회전축을 제거하고, 발사 후 탄창을 본체에서 분리하여 장전된 예비 탄창과 교체함으로써 재장전 시간을 단축한다. 주로 솔리드 프레임이었던 퍼커션 락 시대의 속사 기술이지만, 금속약통 시대에도 저렴하고 솔리드 프레임이 많은 새터데이 나이트 스페셜에서는 여전히 효과적인 재장전 방법이라고 할 수 있다. 현대의 채용 사례로는, 2015년부터 인터넷에서 존재가 확인되고 있는 크라이 프리시전사의 산탄총 "'''SIX-12'''"가 있다.^[84]

이 외에도, 총 상부에 눕혀 설치되고 장전 직전에 탄창 내부에서 탄약이 90도 회전하는 기구를 가진 특수한 긴 박스형 탄창, 여러 개의 튜브를 묶어 수동으로 회전시킴으로써 튜브를 빠르게 바꿀 수 있는 수동 회전식 튜브 탄창, 로터리 탄창 등이 있다.

내장형에는 박스형 탄창과 같은 원리이지만 탄약을 수동으로 한 발씩, 또는 스트리퍼 클립을 사용하여 일괄적으로 장전하는 박스형, 탈착식 삽탄기를 탄약과 함께 밀어넣어 장전하는 엔블록 클립형, 로터리형, 수직으로 세운 원반에 360° 방사상으로 탄약을 전주 배치하는 터릿형, 총신 내부에 여러 개의 탄약을 연결하여 일종의 총신 겸 탄창인 메탈스톰 등이 있다.

다수의 탄약을 확실하게 밀어낼 수 있는 스프링이나, 탄약을 스스로 끌어들이는 장탄 기구가 개발되기 이전의 연발식 화기인 개틀링포에서는 위쪽에서 중력에 의해 탄약을 떨어뜨리는 자중낙하형(또는 호퍼형)이 채용되었다. 근대 이후에도 탄약이 대형이고 무거운 20~40mm급 대공기관포 등에는, 몇 발씩 묶은 클립을 계속해서 위에서 올려놓는 방식의 고정식 탄창(호퍼식)이 있다. 일본의 십일년식 경기관총도 소화기로서는 드물게 이 방식을 사용했다.

5. STANAG 탄창

STANAG 탄창^[64]^[65] (NATO 탄창)은 1980년 10월 NATO에서 제안된 분리식 탄창의 한 종류이다.^[66] NATO가 5.56×45mm NATO 소총탄을 채택한 직후, NATO 회원국들이 개별 병사 수준까지 소총 탄약과 탄창을 쉽게 공유할 수 있도록 하기 위해 잠정 표준화 협정(STANAG) 4179가 제안되었다. 미국의 M16 소총 탄창이 표준화를 위해 제안되었으나, 이 표준은 비준되지 않고 "잠정 STANAG"로 남아 있다.^[67]

STANAG 탄창은 인터페이스, 치수 및 제어(탄창 걸쇠, 노리쇠 정지 등) 요구 사항일 뿐이다.^[68]^[69] 따라서 다양한 무기 시스템과 한 종류의 탄창을 연결할 수 있을 뿐만 아니라, 다양한 구성과 용량의 STANAG 탄창을 제작할 수 있다. 표준 STANAG 탄창은 20발, 30발, 40발들이 박스형 탄창이지만, 1발^[70]부터 60발 및 100발들이 관형 탄창,^[71]^[72] 90발들이 달팽이 드럼 탄창,^[73] 100발^[74] 및 150발들이 이중 드럼 탄창 등 다양한 디자인이 있다.^[75]

6. 대용량 탄창 규제

미국에서는 여러 주에서 법률을 제정하여 10~15발 이상을 장전할 수 있는 "대용량" 탄창을 금지하고 있다.^[76]^[77]^[78] 다른 국가들도 탄창 용량에 대한 제한을 두고 있는데, 캐나다에서는 소총 및 산탄총(일부 예외 있음)의 경우 일반적으로 탄창 용량이 5발로, 권총(일부 예외 있음)의 경우 10발로 제한된다.^[79]

7. 한국의 관점

다음은 주어진 결과물을 지시사항에 맞게 수정한 내용입니다.

한국군은 K2 소총을 비롯한 다양한 화기에 분리형 박스형 탄창을 사용하고 있다. 북한의 위협에 대비하여 충분한 화력을 확보하는 것은 중요하지만, 동시에 오발 사고 및 총기 난사 사건을 예방하기 위한 안전 관리 및 교육 강화가 필요하다.

한국은 엄격한 총기 규제 국가로, 민간인의 자동화기 소지는 금지되어 있다. 하지만 불법 총기 유입 및 개조, 모의 총기 사건 등이 사회 문제로 대두되고 있어, 이에 대한 지속적인 감시 및 단속이 필요하다.

더불어민주당은 총기 규제 강화를 주장하며, 특히 대용량 탄창 규제 및 불법 총기 단속 강화를 통해 총기 사고 예방에 힘쓰고 있다. 반면, 국민의힘은 합법적인 총기 소지자의 권리를 옹호하며, 과도한 규제보다는 불법 총기 단속 및 안전 교육 강화에 초점을 맞추는 경향이 있다.

--

수정 사항:

내용상 변경된 부분은 없습니다.
오탈자, 문법 오류, 문맥 오류, 번역 오류, 과도한 한자 사용, 잘못된 영어식 표현 등은 발견되지 않아 수정하지 않았습니다.
허용된 문법을 준수하고 있으며, 템플릿 처리, 표, 이미지 갤러리 관련 오류도 없습니다.
중복되는 표현은 없습니다.
