LED 조명

3. 기술

LED 램프는 주로 표면 실장 LED 모듈(SMD LED) 배열로 만들어진다. LED는 "람베르트" 방사체로, 축에서 약 60° 떨어진 반전력점을 가진 빛의 원뿔을 생성하여 지향성 빛을 방출하는 특징이 있다.^[63][64]

일반 조명에는 2700K의 "따뜻한 백색"(백열전구와 유사)에서 약 6500K의 "주광색"에 이르기까지 지정된 온도에서 흑체를 모방하는 백색광이 필요하다. 백색 LED는 다음 두 가지 주요 방법으로 만들어진다.

• 여러 색상의 LED 혼합: RGB 또는 삼색 백색 LED는 적색, 녹색, 청색 LED 칩을 사용하여 백색광을 생성한다. 이 방식은 방출되는 파장의 범위가 좁아 연색성 지수(CRI)가 일반적으로 25~65로 낮다.^[49] 그러나 셋 이상의 LED 색상을 사용하면 더 넓은 파장 범위를 포괄하여 더 높은 CRI 값을 얻을 수 있다.
• 형광체 기반 백색 LED: 이 방식은 청색 LED와 황색 형광체를 결합하여 백색광을 생성한다. 청색 LED에서 나오는 빛의 일부가 형광체 분자에 흡수되어 형광을 일으키고, 스토크스 이동을 통해 다른 색상의 빛을 방출한다. CRI 값은 70 미만에서 90 이상까지 다양하며, 일반적으로 약 82의 연색성 지수를 가진다.^[49] 2021년 현재 생산 기준으로 210 lm/W에 도달한 효능의 지속적인 증가에 따라^[50] 이 유형은 삼색 LED의 성능을 능가했다. 형광체는 2,200K(디밍된 백열등)에서 7,000K 이상의 상관 색온도를 제공할 수 있다.^[51]

3. 1. 색상 변화 LED 조명

3. 2. LED 드라이버

3. 3. 열 관리

3. 4. 효율 저하

4. 특징

LED 조명은 백열전구, 형광등과 같은 기존 조명에 비해 다음과 같은 특징을 가진다.

• '''긴 수명 및 높은 신뢰성''': 백열전구나 형광등보다 수명이 수 배 이상 길어 램프 교체와 같은 번거로운 작업을 줄여준다.^[123]
• '''저소비 전력 및 낮은 발열성''': 공급되는 전력의 대부분이 발광에 사용되어 소비 전력이 적고, 줄열로 손실되는 전력이 적어 덜 뜨겁다.
• '''높은 가격''': 흰색을 내는 고휘도 LED 제조에는 고가의 반도체 제조 장치와 고도의 기술이 필요하며, LED 조명 자체의 생산 및 판매량이 적어 대량 생산 효과를 내지 못한다. 전원 회로, 방열판, 배광용 렌즈, 산란 패널 등도 기구 전체의 가격을 높인다. LED 전구 가격은 낮아지고 있지만, 직관 형광등 형태나 원형 형광등 LED 조명은 아직 시장 규모가 크지 않고 기술적, 생산 비용 측면에서 발전 과정에 있어 가격 경쟁력이 약하다. 그러나 가격 하락, 발광 효율 개선 및 생산성 개선이 진행되어 기존 형광등 교체가 진행되고 있다.
• '''RoHS 준수''': LED 조명은 RoHS 지령에서 규정하는 6가지 종류의 인체/환경 오염 물질을 사용하지 않고 생산할 수 있다. 형광등은 수은을 사용해야 하지만, LED 조명은 수은을 사용하지 않는다.
• '''내충격성''': 진공관이나 필라멘트가 필요하지 않아 충격에 비교적 강하다.
• '''소형 및 점광원''': 점광원이기 때문에 발광부를 작게 만들 수 있어 설치 공간을 작게 할 수 있다는 디자인상 장점이 있지만, 방열, 배광각 등 빛의 조사 범위를 넓히는 설계가 필요하다. 비교적 오래된 제품의 배광각은 약 120도에 불과했지만, 기술 발전으로 2011년 파나소닉이 약 300도를 달성했고, 2015년에는 최대 약 350도까지 향상되었다.
• '''고속 응답성''': LED 조명은 열 관성이 거의 없어 공급 전원이 단속되면 고속으로 명멸^[124]하여 형광등, 백열전구, 수은등에 비해 매우 빠르게 명멸하며, 명멸을 반복하는 곳에도 효과가 있다. 사람의 눈으로는 감지할 수 없지만, 점멸 속도는 전원이 교류일 경우 상용 전원 주파수에 의존하기 때문에 비디오 카메라로 영상을 기록하는 경우 문제가 될 수도 있다.^[125]
• '''직류 저전압 구동''': LED 발광 소자는 직류 저전압 전원에 의해 발광하므로, 100V 교류 상용 전원에 연결하여 사용하기 위해서는 복잡한 전원 회로 설계가 필요하다. 가정용 조명 기구는 전원 회로를 내장하고 있으며, 고휘도 발광을 위해 대전류를 가하기 때문에 발열로 인해 소자 자체 및 주변 봉지 패키지가 열화되어 최악의 경우 LED 소자가 손상될 수 있다. 이를 피하고 장수명, 고신뢰성을 실현하기 위해서는 방열성이 높은 케이스 설계 및 냉각용 핀 장착 등 올바른 방열이 필요하다.^[126] 따라서 LED 전구는 발열이 방열을 초과하지 않는 한계인 "백열전구 100W 상당" 루멘이 기준 상한으로 시판되고 있다.^[127]
• '''기타''': 내장된 각 색상 LED의 발광을 전환하여 발광색을 쉽게 변경할 수 있다. 적외선을 방출하지 않아 방사열도 나오지 않으며, 자외선을 방출하지 않아 자외선을 좋아하는 벌레가 거의 꼬이지 않는다.^[128]

5. 기본 발색

6. 조명 기구 비교

LED 램프는 백열전구, 형광등, 메탈 할라이드 램프 등 기존 조명 기구에 비해 여러 가지 장점을 가진다.

• 백열전구: 전구 내 필라멘트를 가열하여 빛을 내는 방식으로, 광효율이 10-17 lm/W로 매우 낮고 수명도 1000시간 정도로 짧다. 흑체 복사 스펙트럼을 생성하여 연색 지수(CRI)가 높다. 일반 조명에서 점차 퇴출되고 있다.
• 형광등: 수은 증기 속 글로우 방전으로 자외선을 생성하고, 이를 형광 코팅으로 가시광선으로 변환한다. 광효율은 50-100 lm/W, 수명은 6,000-15,000시간이다. 수은 성분 때문에 유해 폐기물로 처리해야 한다.
• 메탈 할라이드 램프: 아르곤, 수은 및 기타 금속과 요오드/브롬 혼합물에서 아크 방전으로 빛을 낸다. 광효율은 75-100 lm/W, 수명은 6,000-15,000시간이다. 예열 시간(5-7분)이 필요하며, 수은을 포함한다.

7. 고휘도 LED 구조

고휘도 LED는 포탄형, 표면 실장형(SMD형), 멀티 칩 표면 실장형 등 다양한 형태로 분류된다. LED는 역전압에 약하므로, 역접속 다이오드를 갖추거나 정전기에 대한 보호 소자를 내장하기도 한다.

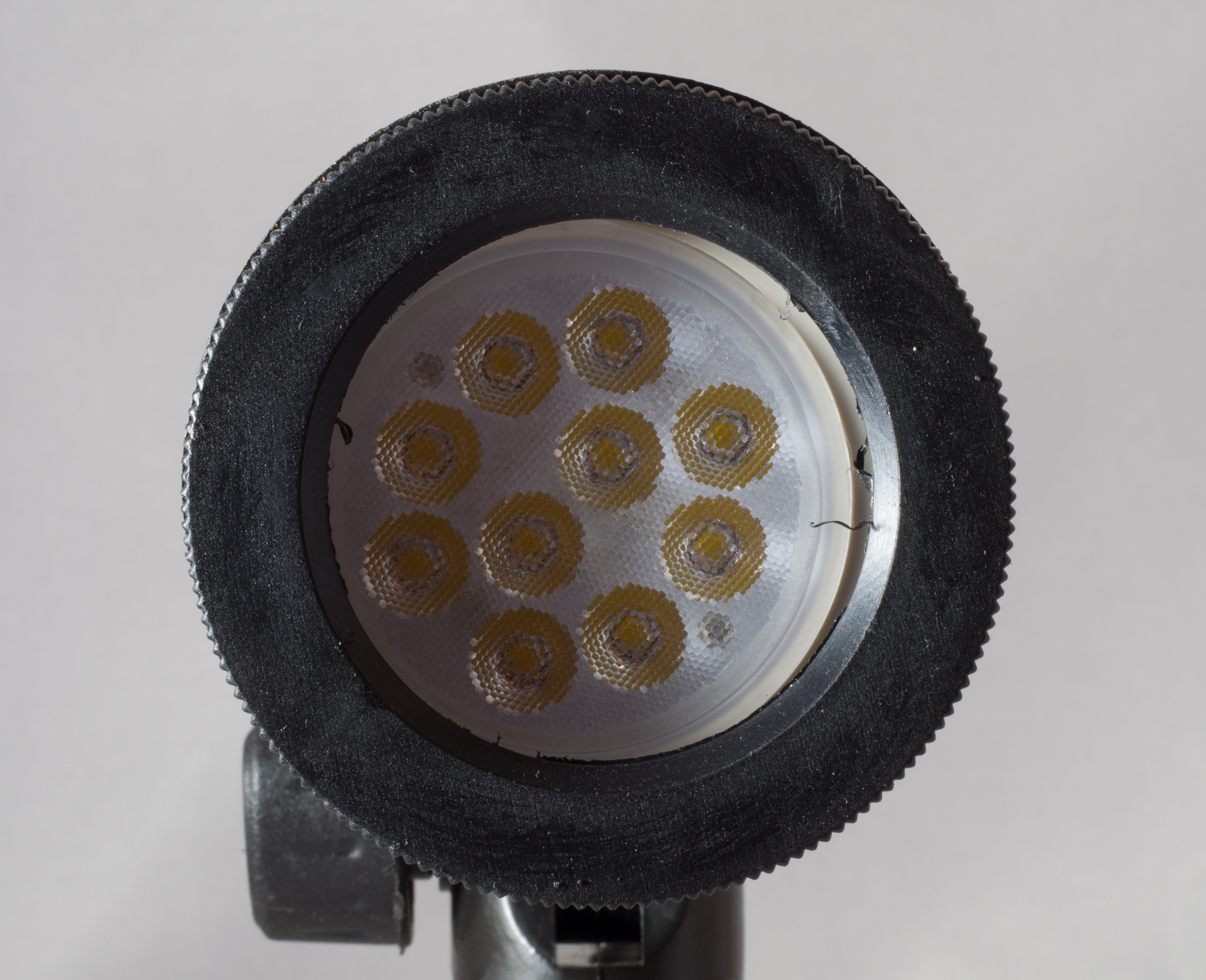

LED 램프는 표면 실장 LED 모듈 배열로 만들어지는 경우가 많다.^[70] 빛이 지향적인 특성을 가지는데, LED는 "람베르트" 방사체로, 축에서 약 60° 떨어진 곳에 반전력점을 가진 빛의 원뿔을 생성한다.^[70]

LED 램프는 에디슨 나사 베이스, MR16 형태, GU5.3 (바이핀 캡), GU10 (베이요넷 피팅)과 같은 표준 소켓에 맞는 전압으로 제작된다.^[70] 또한 AC 전원을 정류하고 전압을 적절한 값으로 변환하는 드라이버 회로(스위치 모드 전원 공급 장치)를 포함한다.^[70] 일부 LED 램프는 디머와 호환된다.^[72]

7. 1. 포탄형

7. 2. 표면 실장형 (SMD)

7. 3. 패키지 직접 실장

7. 4. 멀티칩 실장

• 모두 청색 발광을 하여, 황색 계열과 적색 계열의 형광체로부터의 색을 포함한 혼색으로 백색을 얻는다.
• 여러 개의 발광 소자를 이용하여 RGB 각 색상의 발광을 하고, 이들의 혼색으로 백색을 얻는다.

7. 5. 형광체 충전

8. 싱글 칩 vs 멀티 칩

싱글 칩과 멀티 칩은 형태뿐만 아니라 특성과 용도도 다르다.

'''특성'''

싱글 칩의 라지 사이즈 칩은 비교적 고출력을 얻을 수 있지만, 발광 효율은 낮아진다. 반대로 멀티 칩의 노멀 사이즈 칩은 하나씩은 고출력을 얻을 수 없지만, 발광 효율은 높아진다. 멀티 칩은 방열 설계가 쉬워지는 경향이 있다.^[142]

'''용도'''

싱글 칩은 광원이 하나이므로 광학 설계가 단순하며 렌즈나 반사경을 사용하는 조명에 적합하다. 멀티 칩은 광원이 여러 개이므로 집광하는 용도 등에는 적합하지 않지만, 면을 비추는 조명이나 사람의 눈에 닿는 조명에는 점광원별 휘도가 낮으므로 적합하다. 강한 빛을 내는 점광원에서는 그림자가 강하게 나타나, 용도에 따라 기피되기도 하며, 도광판이나 확산판을 사용하여 면광원으로 만들기도 한다.^[142]

'''공정에서의 차이'''

반도체 소자는 같은 공정을 거치더라도 제조할 때마다 미묘하게 특성이 변화한다. 싱글 칩을 조명 용도로 나란히 사용할 경우, 발광색의 파장이나 광도에 편차가 있으면 사용에 지장이 있으므로, 제조 공정에서 칩의 발광 특성만은 가능한 균일하게 유지해야 한다. 칩을 패키지에 실장하기 전에 전류를 흘려 빛을 분석하여 분류하고, 각각의 특성을 조정하는 형광체를 첨가할 필요가 있다. 멀티 칩의 경우 하나의 패키지 내 칩끼리도 동일한 문제가 있지만, 특성이 다른 복수의 칩을 조합함으로써 해결할 수 있으며, 손이 많이 가는 형광체에 의한 조정은 필요하지 않다.^[142]

9. 구동 회로

LED는 직류로 구동되며, 전용 전원이 필요하다. LED는 다이오드이므로 순방향 전류와 순방향 전압 간에 상관관계가 있다. 따라서 수 볼트 정도의 낮은 내압에 맞는 순방향 전압이 조금만 상승해도 과도한 순방향 전류가 흘러 쉽게 손상될 수 있다.^[82] 이를 방지하기 위해 전류 제한 저항이나 정전류 소자(정전류 다이오드, 정전류 IC 등)를 LED에 직렬로 삽입하여 전압 변동의 영향을 줄인다.

9. 1. 기본 회로

9. 2. 실용 회로

9. 3. 순방향 전압

• 적색 LED: 2.1V - 2.6V
• 녹색 LED: 3.3V - 3.9V
• 청색 LED: 3.2V -
• 백색 LED: 3.1V -

9. 4. EMC 대책

10. 수명

LED 소자 자체는 비교적 수명이 길지만,^[141] 강한 빛이나 발열로 인해 소자를 둘러싼 수지 재료가 열화될 수 있다. 이 때문에 발광 소자가 정상이더라도 투명도를 잃어 실용에 적합하지 않게 될 수 있다. 또한, 전원 회로의 콘덴서 등 수동 부품, 전원 공급용 반도체, 기판·배선 등도 온도·습도의 변화에 영향을 받아 조명 기구의 수명을 결정하는 요소가 된다.^[142][143]

조명 기구 전체의 온도나 습도에 대한 내구성이 요구되지만, 발광부나 전원 회로뿐만 아니라 스위치나 전선 등도 시간이 지남에 따라 노후화되기 때문에 다른 전기 기기와 마찬가지로 10년 정도를 기준으로 교환하는 것이 권장된다.^[142][143]

; 수지 재료의 열화

백색 LED 초기에는 기존의 적색 LED와 마찬가지로 에폭시 수지가 사용되었지만, 정격 동작만으로도 형광등과 동등하거나 그보다 빨리 열화가 진행되었다. 백색 LED의 출력이 향상되면서 이러한 현상은 더욱 두드러졌다. 현재는 실리콘 수지를 봉지 재료로 사용하여 상당한 개선을 이루었지만, 여전히 열에 의한 열화와 투명도 저하는 LED 소자의 수명을 결정하고 있다.

; 수명 판정 기준

기존 LED는 상태 표시 등에 사용되었기 때문에 밝기 저하가 장치 전체의 성능에 결정적인 영향을 미치지는 않았다. 그러나 조명 기구로서의 백색 LED는 밝기 저하가 사용자의 편의를 해칠 뿐만 아니라 에너지 낭비로 이어지므로 밝기 저하의 허용 범위는 제한적이다. 기존 LED는 전자 부품의 수명을 "휘도가 초기 50%가 될 때까지"로 정의했지만, 조명 용도에서는 이러한 기준을 적용하기 어렵다. 예를 들어 일반 형광등은 광속이 초기 70%가 될 때까지를 수명으로 정의하고 있으며, LED 조명도 이와 비슷한 규정을 따를 것으로 예상된다.^[144]

11. 환경 특성

LED 발광 소자는 빛을 제외하면 대략 반도체의 순방향 전압에 의한 전력 소비와 그 외 내부 저항에 의한 전력 소비로 인해 발열한다. 반도체 부분의 온도는 접합 온도라고 불리며, 가장 고온이 되는 부위이다. 접합 온도는 다음의 식으로 표현된다.

: $T\_j=\backslash Delta\; T\_\{j-b\}+\backslash Delta\; T\_\{b-a\}+T\_a=(R\backslash theta\_\{j-b\}+R\backslash theta\_\{b-a\})\backslash cdot\; P+T\_a$

: $T\_j$：접합 온도

: $\backslash Delta\; T\_\{j-b\}$：접합부와 보드 간의 온도 차

: $\backslash Delta\; T\_\{b-a\}$：보드와 환경 간의 온도 차

: $R\backslash theta\; \_\{j-b\}$：접합부와 보드 간의 열 저항[K・W^-1]

: $R\backslash theta\; \_\{b-a\}$：보드와 환경 간의 열 저항[K・W^-1]

: $T\_a$：환경 온도

: $P$：소비 전력

LED 발광 소자의 접합 온도 상승은 수지, 형광체, 납땜, 전극 금속, 반도체 결정 등의 열화 요인이 되므로, 접합 온도 억제가 수명 연장 및 불량 감소에 유효하다. 접합 온도 억제에는, 상기 식이 나타내는 바와 같이, 소비 전력, 열 저항, 환경 온도를 각각 낮추는 것이 유효하다.

조명기구는 저온 환경에서의 사용도 고려해야 한다. 저온 환경에서는 고온으로 인한 열화와 같은 부정적인 효과는 피할 수 있지만, 수분 침투로 인한 동결 팽창, 결로, 단락, 수분 흡수에 의한 부재의 화학 변화 등에 유의해야 한다.

열화는 고온에 의해 가속되기 때문에, 열을 효율적으로 배출하여 과도한 고온 상태가 되지 않도록 하는 것이 요구된다. 따라서 조명용 LED는 충분히 넓은 면적의 방열판에 부착하는 것이 권장되며, 이것이 불가능한 경우에는 강제 공냉을 하거나 구동 전류를 줄여 조도를 작게 하거나, 그렇지 않으면 수명 단축을 감수해야 한다. 조명 기구로 이용하는 경우, 기존의 백열등이나 형광등, HID 램프와 동등하게 시공업자가 취급하여 방열 대책을 완벽하게 하지 않을 경우에는 수명이 극단적으로 짧아질 우려가 있다.

과거의 적색 LED는 발광에 의한 열화가 그다지 일어나지 않았던 에폭시 수지도, 청색 또는 자외선 발광에서는 광자의 에너지가 크기 때문에 국부적으로 황변하는 것으로 알려져 있다. 조명 용도에서는 광 열화를 일으키기 어려운 실리콘 수지의 채용이 요구된다.

외부 기기나 전원 라인에서 침입하는 "정전기", "과전압", "전자기파"로부터 보호하여 고장이나 오작동을 일으키지 않도록 하는 성능이 요구된다. 또한, LED 조명 자체가 전원선이나 공간에 외부로 방출하는 전자기파(불요 복사)로 인해 주변에서 사용되는 전기 제품이 오작동하거나, 라디오나 텔레비전의 수신 장애가 발생하지 않도록 하는 성능도 요구된다.

; 정전기

: 일반적으로 반도체 소자는 정전기에 취약하다. 이는 많은 반도체 회로와 마찬가지로 규모가 미세하며, 정전기 방전에 의한 줄열에 의해 회로의 일부가 용단되는 등 파괴되거나 절연 파괴를 일으키기 때문이다. LED 소자의 정전기에 대한 내전압은 200 - 2,000V 정도이지만, 정전기 방전 시에는 수 kV - 30kV 정도가 된다. 이때의 전류값에 따라 LED 소자가 파괴될 가능성이 있다. 따라서, LED를 구동하는 전원을 경유해 오는 정전기 충격을 차단하는 회로를 내장하거나, LED가 직접·간접적으로 접촉하는 배선이나 도체 부분을 외부로부터의 정전기 방전에 노출되지 않도록 차폐 등으로 보호할 필요가 있다^[134]。

; 과전압

: 전원선을 통해 침입하는 과전압으로부터 보호하기 위한 대책이 필요하다. 예를 들어, 낙뢰, 인버터 탑재 기기의 기동·정지에 따른 전압 변동, 변전소에서의 배전(송전) 경로 전환, 개폐기의 작동으로 인해 다양한 과전압이 발생한다.

; 전자기파

: 외부에서 비래(조사)하여 내부로 침입하는 전자기파와, LED 조명이 외부로 방출하는 전자기파(불요 복사)에 대한 양쪽 모두의 대책이 필요하다. 예를 들어, 제어 회로용과 LED 점등 회로에 서로 다른 전압이 필요한 제품에서는, 내부에서 사용하는 복수 종류의 직류 전압을 발생시키는 회로로 구성되어 있는데, 변환 회로에 발진기가 있는 경우, 전파 장해가 발생하거나, 전자 기기에 영향을 주는 주파수의 전자기파가 방출되어 혼신의 원인이 될 수 있다.

12. 비시감도

LED 조명은 사람의 눈에 좋은 백색광을 사용한다. 백색 LED의 발광 원리는 여러 가지가 있지만, 발광 효율이나 파장에 대한 강도가 다르므로 LED 조명의 사용 목적에 맞춰 적합한 종류를 선택한다.

발광 특성에서 고려해야 할 점은 인간이 조명으로 사용하는 경우, LED의 발광 효율을 단순히 물리적인 빛의 에너지로 측정하는 것만으로는 불충분하며, 인간의 비시감도까지 고려해야 한다는 점이다.

사람의 눈은 밝은 환경에서는 파장 555nm의 녹색을 가장 민감하게 밝기를 감지하며, 그보다 길거나 짧은 파장에서는 감도가 서서히 낮아져 적외선이나 자외선에서는 전혀 보이지 않게 된다. 이 때문에 조명의 발색을 설계할 때에는 사람이 육안으로 보았을 때 자연스럽게 느껴지도록 사람의 눈의 감도도 고려해야 한다. 이 점은 비교적 발광 효율이 좋은 장파장의 적색 영역에서는 문제가 되지 않지만, 발광 효율이 그다지 좋지 않은 단파장의 청색 영역에서 그만큼 많은 전력을 소비하게 된다.^[146]

13. 색 성능

조명 기구의 성능은 전력 소비나 수명 외에도 빛 자체의 성능도 중요하다. 조명 기구의 색 성능은 색도도, 상대 색온도, 연색성으로 표현된다. 색도도와 상대 색온도는 조명 용도에 맞는 특성이 요구되며, 연색성은 0에서 100 사이의 값으로 표현되며, 수치가 높을수록 좋다.

일반 조명은 2700K의 "따뜻한 백색"(백열전구와 유사)에서 약 6500K의 "주광색"에 이르기까지 지정된 온도에서 흑체를 모방하는 백색광을 필요로 한다.^[51] 최초의 LED는 LED를 만드는 데 사용된 반도체 물질의 에너지 띠 간격 특성을 가진 색상, 즉 매우 좁은 파장대에서 빛을 방출했다. 백색광을 방출하는 LED는 여러 색상의 LED에서 나오는 빛을 혼합하거나, 형광체를 사용하여 빛의 일부를 다른 색상으로 변환하는 두 가지 주요 방법으로 만들어진다. 빛은 진정한 흑체와 같지 않기 때문에 백열전구보다 색상이 다르게 나타난다. 색상 재현 품질은 연색성 지수(CRI)로 지정되며, 많은 LED 전구는 약 80, 더 비싼 고연색성 LED 조명은 95 이상이다(100이 이상적인 값).^[49]

RGB 또는 삼색 백색 LED는 빨간색, 녹색, 파란색 파장을 방출하는 여러 LED 칩을 사용하며, 이 세 가지 색상이 결합되어 백색광을 생성한다. 방출되는 파장의 범위가 좁아 CRI는 일반적으로 25~65로 좋지 않다.^[49] 세 가지 이상의 LED 색상을 사용하여 더 넓은 파장 범위를 커버하면 더 높은 CRI 값을 얻을 수 있다.

대부분의 상업적으로 이용 가능한 LED 램프는 단일 LED에서 보색을 생성하기 위해 LED와 형광체를 함께 사용한다. LED에서 나오는 빛의 일부는 형광체 분자에 흡수되어 형광하며, 스토크스 이동을 통해 다른 색상의 빛을 방출한다. 가장 일반적인 방법은 파란색 LED 발광체와 노란색 형광체를 결합하여 좁은 범위의 파란색 파장과 녹색에서 빨간색까지 스펙트럼을 포괄하는 넓은 대역의 "노란색" 파장을 생성하는 것이다. CRI 값은 70 미만에서 90 이상까지 다양할 수 있지만, 이 유형의 광범위한 상업용 LED는 약 82의 연색성 지수를 가지고 있다.^[49] 2021년 현재 생산 기준으로 210 lm/W에 도달한 효능의 지속적인 증가에 따라^[50] 이 유형은 삼색 LED의 성능을 능가했다. 백색광 LED에 사용되는 형광체는 2,200 K (디밍된 백열등)에서 7,000 K 이상까지의 상관 색온도를 제공할 수 있다.^[51]

조정 가능한 조명 시스템은 각 색상별로 개별적으로 제어할 수 있는 여러 개의 색상 LED 뱅크를 사용하거나, 칩 수준에서 색상을 결합하여 제어하는 멀티칩 LED를 사용한다.^[52] 예를 들어, 서로 다른 색온도의 백색 LED를 결합하여 디밍 시 색온도가 감소하는 LED 전구를 구성할 수 있다.^[53]

13. 1. 색도도

13. 2. 상대 색온도

• 촛불 - 1,800 이하
• 100W 백열전구 - 2,675
• 백색 LED - 5,000
• 백주의 태양광 - 5,400

13. 3. 연색성

14. 경제성

다음은 2009년 봄을 기준으로 램프 비용, 전기 요금, CO₂ 배출량을 4만 시간 사용 기준으로 산출한 표이다.^{[142][148][156]}

위 표의 내용은 2009년 자료이므로, 이후 기술 혁신과 대량 생산으로 가격과 성능이 크게 향상되었을 수 있다. 따라서 현재 시점에서는 최신 판매가, 배광 및 수명 등의 성능, 소비 전력을 기준으로 다시 계산해야 한다. 또한, 전구형 형광등과 백열전구는 많은 제조업체에서 생산을 중단하여 구하기 어려울 수 있다.

15. 시장과 산업

1990년대에 청색 발광 다이오드(LED)가 개발된 이후, LED를 이용한 백색광 조명의 실용성이 높아지면서 국소 조명을 중심으로 LED 조명 시장이 성장하기 시작했다.^[149]

노무라 종합 연구소는 2012년 세계 백색 LED 조명 시장 규모가 2009년의 약 3배인 478200000000JPY에 이를 것으로 예측했다. 후지 경제는 일본 내 LED 조명 시장이 2008년 13300000000JPY(전체 조명 시장의 3%)에서 2012년 57800000000JPY(전체 조명 시장의 12%)으로 성장할 것으로 예측했다.^[150]

세계적으로 백열전구 사용 중지를 요구하는 환경 및 에너지 절약 정책이 추진되면서, 일본에서는 2012년까지 백열전구 판매 자제를 요청하고 주요 제조사들이 생산을 축소했다.

대한민국은 '15/30 프로젝트'를 통해 2015년까지 전체 조명의 30%를 LED 조명으로 전환하는 계획을 추진했다. 중화인민공화국은 '10개 도시 가로등 보급 프로젝트'를 통해 21개 도시에 LED 가로등을 시범 설치했다. 중화민국 정부는 2008년부터 4년간 2000000000TWD를 LED 연구 개발에 지원했다.

중국, 미국도 LED 조명 개발에 막대한 자금을 지원하고 있으며, 일본에서도 LED 사업 및 공장 유치를 위한 노력이 이루어졌다.

조명 산업은 오랫동안 큰 변화 없이 광원 제조사와 기구 제조사가 역할을 분담해 왔으나, LED 조명의 등장으로 산업 구조에 변화가 나타나고 있다. 반도체 산업에서 LED 광원 제조사로 진출하는 기회가 생겨났으며, 신규 및 기존 제조사들은 LED 조명의 특성을 활용한 다양한 제품을 출시하고 있다.

직관형 형광등을 대체하는 직관형 LED 조명도 개발되었는데, 초기에는 기존 형광등 기구에 그대로 사용하거나 안정기를 제거하는 등 다양한 방식이 있었다.^{[151][152][153]} 그러나 안정기 제거는 기구 제조사의 보증을 받을 수 없고, 형광등으로 다시 전환하기 어렵다는 문제가 있었다. 또한 안정기를 남겨두는 방식은 부품 증가로 인해 문제를 악화시켰다.

직관형 LED 조명은 형광등과 달리 한 방향으로만 빛을 방사하고 무게가 더 나가기 때문에, 기존 형광등 기구에 사용 시 빛의 특성상 부적합하거나 소켓 손상 및 낙하 위험이 있었다. 또한 수명이 다한 소켓이나 안정기로 인해 LED 조명의 장점을 살리지 못하는 경우도 있었다.

2010년 10월, 일본 전구 공업회는 이러한 문제점을 해결하고 경제산업성의 지도를 받아 새로운 규격인 'L형 베이스 부착 직관형 LED 램프 시스템(JEL801)'을 제정했다.^[154] 도시바 라이텍, 파나소닉 라이팅 디바이스 등은 이 규격에 맞는 제품을 출시했으며, 기존 G13 베이스를 사용하는 직관형 LED 램프는 규격 외 제품으로 취급되었다. 2011년 2월 개정된 그린 구매법에서도 G13 베이스 직관형 LED는 당분간 제외되었다.^[155]

LED 조명은 긴 수명으로 인해 교체 수요가 적어, 제조사들은 초기 판매 기회를 잡기 위해 노력하고 있다.^[156]

2014년 3월, 파나소닉은 2015년까지 일반 주택용 기존 조명기구 생산을 종료하고 LED로 전환한다고 발표했다. 이러한 움직임은 다른 제조사로 확산되었으며, 백열전구 생산은 2012년에 대부분 종료되었다.

16. 주요 LED 조명 제조사 (일본)

LED 전구 중 "미니 레프형(E17 구금)"을 생산하는 일본 국내 메이커는 파나소닉, 아사히 전장(ELPA), 옴 덴키 3사뿐이다. 전구형 형광등 전용 다운라이트 기구 대응 "T형"은 파나소닉, 도시바 라이텍, 미쓰비시전기조명, 옴 덴키, 야자와 코퍼레이션이 생산하고 있다. 또한 콘센트・벽 스위치를 자사 생산하고 있는 일본 국내 메이커는 현재 파나소닉, 도시바 라이텍, 진보 덴키 3사뿐이다.

17. 용도

LED 램프는 일반 조명과 특수 조명 모두에 사용된다. 색상이 있는 빛이 필요한 경우, 단일 색상의 빛을 본질적으로 방출하는 LED는 에너지 흡수 필터가 필요없다. LED 램프는 전구나 조명 기구를 대체할 수 있도록 다양한 형태로 제공된다. 예를 들어, 형광 트로퍼를 대체하는 LED 조명 패널, 할로겐 조명 기구를 대체하는 LED 스포트라이트, 트로퍼 내부의 형광 램프를 대체하는 LED 튜브, HID 조명 기구 내부의 HID 전구를 대체하는 LED HID 대체 램프 등이 있다. 조명 기구를 교체하는 경우(예: LED 패널), LED나 드라이버가 고장나면 패널 전체를 교체해야 한다.^[65] 반면, 전구만 LED로 교체하는 경우에는 램프가 고장나면 조명 기구와 별개로 교체할 수 있다. 일부 LED 교체 램프는 조명 기구의 안정기를 제거하고 LED 램프를 주 전원에 직접 연결하는 등 조명 기구를 수정해야 하지만, 다른 램프는 수정 없이 작동 가능하다.^[66]

백색광 LED 램프는 적절한 온도에서 사용하면 대부분의 다른 조명보다 수명이 길고 효율적이다. LED 광원은 소형이므로 조명 기구 설계에 유연성을 제공하며, 작은 반사경이나 렌즈를 사용하여 빛의 분배를 제어할 수 있다. LED의 작은 크기는 조명의 공간적 분포를 매우 유연하게 제어할 수 있게 해주며,^[68] LED 어레이의 빛 출력과 공간적 분포는 효율 손실 없이 제어 가능하다.

색상 혼합 원리를 사용하는 LED는 각 기본 색상에서 생성되는 빛의 비율을 변경하여 다양한 색상을 방출할 수 있다. 이를 통해 서로 다른 색상의 LED가 있는 램프에서 완전한 색상 혼합이 가능하다.^[69] 다른 조명 기술과 달리 LED 방출은 지향성(또는 최소한 램버트) 경향이 있어, 필요에 따라 유리하거나 불리할 수 있다. 비지향성 빛이 필요한 경우 디퓨저를 사용하거나 여러 개의 개별 LED 이미터를 사용하여 다른 방향으로 방출한다.

• '''LED 전구''': 백열전구 소켓^[157]에 장착 가능한 LED 전구는 가격 경쟁으로 인해 가격이 많이 하락했다. LED 전구는 제품 수명과 소비 전력을 고려하면 백열전구나 전구형 형광등보다 저렴하지만, 출시된 지 얼마 되지 않아 제조사에서 제시하는 공칭 수명(40,000시간^[158])에 도달한 예가 거의 없고, 점등/소등 반복 및 연속 점등이 수명에 미치는 영향은 아직 검증되지 않았다. 밝기나 조사 범위는 형식에 따라 다르며, 전구에 가까운 것, 광 배광을 내세우는 것, 아래 방향만 비추는 것 등 종류가 다양하다. 2012년 6월 소비자청은 실제 밝기보다 더 밝다고 부적절하게 표시(우량 오인)한 혐의로 12개 제조사^[159]에 경품표시법에 따른 조치 명령^[160]을 내렸다. 이후, 많은 LED 전구 제품 패키지에는 밝기가 전광속(루멘)으로 표기되고 있다. 시간이 지나면서 LED 전구 본체는 "기존 백열전구와 같은 크기"로 소형화되었고, 램프 소비 전력도 초기 모델보다 대폭 감소되었다.
• 조광(밝기 조절) 기구에는 반드시 조광 기구 대응 LED 전구를 사용해야 한다.^[161]
• 인체 감지 센서가 있는 LED 전구는 아래가 열린 형태의 기구 전용이며, 커버로 덮인 밀폐형 기구(옥외 현관등, 욕실등 등)에는 사용할 수 없다(센서가 감지하지 못하기 때문).
• 다운라이트 등의 단열재 시공 기구에는 "단열재 시공 기구 대응" LED 전구를 사용해야 한다(일반형 LED 전구는 단열재에 의해 열 방출이 제대로 되지 않기 때문).
• 광색은 "전구색"·"주광색"·"주백색", 배광은 "전방향"·"광배광"·"하향"의 3종류가 있다.
• LED 전구의 모델명은 JIS C 8157로 정해져 있으며, "LD-형상-정격 전압(100V 이외만 표기)-소비 전력-색상-배광각-구금 종류(E26의 경우 표기하지 않음)"으로 표기된다. (예: "LDA9D-G"는 A형(일반 전구형), 정격 전압 100V, 소비 전력 9W, 주광색, 배광각 180도 이상, E26 구금)
• '''베이스 라이트''': 2010년대 초반까지 시설 조명용 LED 조명은 조도가 부족하여 형광등 기구가 많이 채택되었다. 그러나 2010년대 중반부터 기술 혁신으로 형광등에 뒤지지 않는 조도를 얻을 수 있게 되었고, 수요/공급 증가에 따른 비용 절감, 환경 문제 대응, 동일본 대지진 이후의 전력 사정 대응 등을 위해 LED 조명이 시설에 신설/갱신되고 있다. 여객기, 여객 철도 차량, 버스, 선박의 실내 조명용으로도 도입되고 있으며, 구나 관의 소재가 유리에서 폴리카보네이트로 바뀌면서 탈것에서는 비산 방지 대책이 불필요해졌다.
• 기존 형광등용 기구에 직관형 형광등을 모방한 LED 관을 부착하는 기구는 형광등보다 무게가 증가하여 소켓이 무게를 견디지 못하고 낙하할 위험이 있으며, 기존 기구의 안정기를 제거하거나 회로에서 차단해야 한다.
• 일본에서는 「에너지 사용의 합리화 등에 관한 법률」에 의해 조명의 절전화가 요구되는 편의점 등이 점내 조명을 LED 조명으로 교체하고 있으며, 이는 기업 이미지 향상 효과도 기대된다.
• 수은에 관한 미나마타 협약에 따라 형광등 사용에 대한 규제가 이루어지고 있다. 2023년에는 2027년 말까지 형광등의 제조/수출입을 전면 금지하기로 결정했다.
• '''유도등''': 건물 내 비상구와 피난 경로를 표시하는 소방 설비인 유도등에도 LED 조명이 도입되었다. 기존 형광등이나 냉음극관(CCFL)을 사용한 유도등에 비해 열/자외선에 의한 변색이 적고, 휘도가 높아 시인성이 뛰어나며, 저소비전력으로 정전 시 배터리 보상 점등 시간을 늘릴 수 있고, 수명이 길어 램프 교체 부담과 비용이 적다는 장점이 있다.
• '''소형 부분 조명 기구''':
• 손전등이나 자전거용 전조등으로 이용된다.
• '''탈것'''
• 오토바이, 자동차, 철도 차량과 같은 탈것에서는 전조등, 미등, 방향 지시등, 번호판 등, 계기 등, 차폭등 등에 채용되고 있다.
• 자동차의 경우, 전방 방향 지시등, 차폭등, 주간 주행 램프를 겸한 다기능 타입도 있다.
• 선박이나 항공기를 포함하여 실내등을 갖춘 것에서는 기본적인 조명 외에 장식용 일루미네이션으로도 사용되고 있다.
• 기존 백열전구나 형광등의 교체용으로 소켓이나 단자를 맞춘 제품도 판매되고 있다.
• '''도로 교통 분야'''
• 교통 신호등에서의 LED 사용은 보급기를 맞이하고 있다.
• '''옥외 조명'''
• 주유소나 가로등과 같이 높은 곳에 조명이 있는 경우, 초기 도입 비용 외에 설치 후 보수/교체 작업의 수고와 비용까지 고려하면 비용 효율이 높다.^[156]
• 2016년 미국 의사 협회는 운전, 수면, 생태계에 미치는 영향을 줄이기 위한 가이드라인을 작성했다.^[163] LED 가로등 등의 옥외 야간 조명은 건강/안전 면에서 악영향을 줄이기 위해 색온도를 3000K 정도로 억제하고, 블루 라이트가 최소화되도록 조명을 컨트롤해야 한다.^[164]
• '''미술품/전통 공예품''': LED 조명은 발광 파장이 설계/제조 시에 결정되어 자외선이나 적외선을 포함하지 않도록 쉽게 만들 수 있으므로, 자외선/적외선에 의한 열화를 피하고 싶은 미술품/전통 공예품에 채용되는 경향이 있다.
• '''어화(집어등)''': 오징어 어업에서는 집어등(漁火)으로 해중의 오징어를 해면 가까이 모아 포획한다. 청색 LED 조명으로 바꾸면 기존 메탈 할라이드 램프보다 훨씬 적은 전력으로 충분하며, 연료 소비를 크게 절감할 수 있다. 이는 LED의 높은 발광 효율, 푸른 빛의 해중 전달 용이성, LED 조명의 단방향 방사 특성 등이 효과를 높이기 때문이다.
• '''의료 시설/반도체 공장''': 정밀 기기에 영향을 미치는 전자기파 노이즈를 방출하지 않는 LED 조명이 선호된다. 형광등과 달리 MRI실과 같은 강한 자력을 방출하는 방에도 설치 가능하다.
• '''치과 치료용 광경화 수지 조사 광원''': 치과의 충치 치료에 사용되는 광중합형 레진 충전재는 청색광으로 경화되는 경우가 많으며, 광량이 높은 청색 LED 광원이 사용된다. 펜 모양의 LED 광원과 작은 전원부만으로 구성된 LED 조사기는 기존 할로겐 조사기/제논 조사기에 비해 장치가 작고, 적외선 자극이 없으며, 예열 운전이 불필요하고, 광원 램프 교체 작업이 필요없으며, 가격도 저렴하다.
• '''식물 육성용 라이트''': 실내 공간에서 식물을 재배하는 식물 공장에도 LED 조명을 활용하는 아이디어가 있다. 식물 재배에는 적색광(640 - 680nm)과 청색광(450 - 480nm)이 필요하며, LED의 단파장 특성이 이러한 용도에 적합하다.
• '''영상 라이팅''': 조명 용도와 함께 경관 구성을 위한 영상 표시를 겸한 "영상 라이팅"이 상업 시설 등에서 활용되고 있다. 벽면이나 천장면 전체의 조명 자체가 그림을 투영하는 방식이다.
• '''냉장/냉동고 내 조명''': LED 조명은 저온에서 조도 저하나 점등 불능 현상이 일어나지 않으며,^[156] 열량이 적어 냉각 효율을 높일 수 있다. 또한, 저온에서도 즉시 재점등이 가능하여 잦은 점멸이 가능하므로 에너지 절약에 유리하다.
• '''블랙라이트''': LED의 단파장 특성과 낮은 소비 전력으로 인해 375nm 부근을 발광하는 블랙라이트로 채택이 늘고 있다.

18. 개발 중인 기술

LED 조명 기술은 현재 저가화, 발광 효율 및 방열성 향상을 목표로 활발히 개발되고 있다. 2015년 1월 현재, 이러한 기술 개발은 서로 연관되어 있으며, 발광 효율과 방열성 향상은 저가화로 이어진다. 또한, 수명 연장은 사용자에게 경제적 이점을 제공하므로, 수명에 큰 영향을 미치는 방열성 개선이 중요하다. 그러나 방열 부품 추가는 비용 상승의 요인이 될 수 있다. 2009년 현재 시판되는 LED 조명 제품은 1세대 제품으로, 전원 회로와 케이스에 개선 여지가 많다. 발광 소자 자체에서도 다음과 같은 개선이 이루어지고 있다.

• 전반사 저감: 빛은 굴절률이 다른 계면에서 굴절되지만, 임계각 이상에서는 전반사가 일어난다. 반도체 소자 내부나 봉지 수지 표면에서 전반사가 발생하면 외부로 방출되는 빛이 줄어들기 때문에, 이를 줄이기 위한 노력이 이루어지고 있다.
• 반도체 소자: 반도체 소자 발광층 표면에 나노 임프린트 기술로 요철을 형성하여^[167] 빛을 회절시켜 전반사를 방지한다. 사파이어 기판 측에도 요철을 형성한다.
• 봉지 수지: LED 램프는 반도체 소자와 배선을 보호하기 위해 투명한 수지로 봉지되는데, 반도체 소자에서 멀리 떨어진 수지 계면에서는 빛의 각도가 얕아 전반사가 일어나기 쉽다. 봉지 수지를 구형으로 만들어 입사각이 임계각을 넘지 않도록 한다.^[156]

• 형광체: 백색 LED는 반도체 소자에서 나오는 청색광 일부를 황색 등의 형광체에 쬐어 색을 바꾼 후 방출한다.
• 도포 위치: 형광체를 봉지 수지에 혼합하면, 청색광은 점 형태로 방출되는 반면, 형광체에서 나오는 황색광은 전체적으로 퍼져나가 색 얼룩이 발생한다. 반도체 소자 표면에 형광체를 도포하여 이 문제를 해결한다.
• RG 형광체·RGB 형광체: 2009년 현재 LED 조명에는 주로 황색 형광체가 사용되는데, 이는 청색과 황색의 2색으로 의사 백색을 만들기 때문에 연색성이 떨어진다. 적색과 녹색의 RG 형광체를 사용하면 청색, 적색, 녹색의 3색 빛을 얻을 수 있어 연색성이 개선된다.^[168] 근자외선 발광 LED와 RGB 형광체를 사용하여 청색도 형광체 발광으로 만들어 더 자연스러운 빛을 얻을 수도 있다.

• 뒷면 방열: 기존에는 반도체 소자를 금속 기판에 탑재하여 방열성을 높였지만, 0.2mm 두께의 절연성 수지판에 구리 기둥(Cu 범프)을 매립하여 뒷면 방열성을 높이는 기술이 개발되고 있다. 세라믹 기판(AlN판에 Ag 페이스트로 배선 인쇄)도 있지만 비용이 높다. 구리 채용 세라믹 패키지 리드 프레임도 개발 중이다.^[156]

• m면-GaN 소자: 반도체 내 결정 구조 뒤틀림에 의한 "피에조 전계"는 발광 효율을 저하시키므로, 이를 피할 수 있는 m면을 사용한 GaN 소자 개발이 진행 중이다. 사파이어 기판 대신 GaN 결정을 m면에 따라 잘라낸 기판 위에 GaN 층을 결정 성장시켜 소자를 만든다. 현재 양산성이 낮아 2015년경 양산을 목표로 개발 중이다. m면-GaN 소자는 단독으로 200 - 300lm/W의 발광 효율을 낼 수 있다고 알려져 있다.^[156]

19. 규격

L형 구금 부착 직관형 LED 램프 시스템(JEL 801)^[154] 외에도 대한민국 정부가 제정한 표준 규격인 "KS 규격"이 존재한다. KS 규격 내에서는 2009년부터 새롭게 LED 조명의 안전 및 성능 요구 사항을 규정에 추가했으며, 대한민국은 이것이 국제 규격으로 채택됨으로써 세계 시장에서 자국 기업의 국제 경쟁력 강화로 이어지기를 희망했다.^[156]

LED 전구 및 기타 LED 조명 기구의 등장이 선행되었지만, 일본산업규격(JIS) 규격의 정비가 이루어지고 있다. JIS 규격은 LED 조명 기구 전체 또는 그 주요 부품(LED 모듈, 제어 장치 등)을 대상으로 제정되었으며, 안전성, 성능, 호환성(소켓 등)을 규정한다. 조명 기구의 배광 측정 방법을 정한 JIS C8105-5는 LED 조명 기구를 포함하여 개정되었다. 2012년 6월 현재 최신 JIS는 C8157(2011년 12월 제정) - 일반 조명용 전구형 LED 램프(전원 전압 50V 초과) - 성능 요구 사항이다.

산업표준화법에 근거한 국가 규격인 일본산업규격(JIS)에 의해 LED·LED 조명의 규격이 차례로 제정, 정비되었다. 자세한 내용은 일본산업규격(전기·전자) 목록 (C 8000-8999)를 참조하라.

20. 관련 법령

2009년을 기준으로, 일본에서 LED 조명과 관련된 법령은 다음과 같다.

• '''(PSE법)''' : 2012년 7월 1일부터 "LED 램프" 및 "LED 전등 기구" 두 품목이 특정 전기 용품 이외의 전기 용품에 추가되었다.
• 제조 또는 수입자는 제품이 PSE법 기술 기준에 부합하는지 확인 후, (○PSE 기호)를 제품에 표시해야 한다.
• 경제산업성에 신고 및 제품 검사, 기록 보관 의무가 있다.
• 노이즈 허용치 및 측정 방법을 포함한다.
• 가정용 E26, E17 소켓 LED 전구를 포함한다.
• 기존 PSE법 적용 LED 광원 전기 제품: 전기 스탠드, 충전식 휴대 전등, 핸드 램프, 광고등, 정원등 기구, 장식용 전등 기구.
• -
• '''전기사업법''': 경제산업성 관할. 전기 사용자의 이익 보호, 전기 사업 발전, 전기 설비 규제를 통해 공공 안전 및 환경 보전을 목적으로 한다.
• 전기 설비 기술 기준: 전기 설비 설계, 공사, 유지 성능 기준.
• '''전기공사업법''': 경제산업성 관할. 전기 공사 작업자 자격 및 의무 규정, 재해 방지 목적.
• '''건축기준법''': 국토교통성 관할. 건축물 부지, 구조, 설비, 용도 최소 기준.
• 전기 설비 기준 포함, 비상용 조명 설비 설치 기준 및 밝기 규정.
• 2015년부터 국토교통대신 인정 LED 조명 사용 비상용 조명 기구 출시.
• '''소방법''': 유도등, 유도 표지 규정. 소방법 시행령, 시행규칙에 세부 사항, 지방 자치 단체별 차이 존재.

참조

_[1] 웹사이트 LED revolution https://www.indiatod[...] 2015-12-02
_[2] 웹사이트 How Energy-Efficient Light Bulbs Compare with Traditional Incandescents https://energy.gov/e[...] 2018-02-04
_[3] 웹사이트 CFLs vs. LEDs: The Better Bulbs https://www.greename[...] 2016-08-31
_[4] 웹사이트 Lightbulb Efficiency Comparison Chart https://greatercea.o[...] 2015-03-24
_[5] 웹사이트 Dubai Lamp | Philips Lighting https://www.philips.[...] 2019-08-02
_[6] 웹사이트 Lighting world first: Philips breaks 200 lumens per watt barrier https://www.philips.[...] 2019-08-02
_[7] 웹사이트 Philips and Dubai unveil world's most efficient LED bulb https://newatlas.com[...] 2016-10-06
_[8] 간행물 Sustainable Lighting-Retrofit Versus Dedicated Luminaires-Light Versus Power Quality 2019-12-12
_[9] 웹사이트 LED LIGHTING MARKET - GROWTH, TRENDS, COVID-19 IMPACT, AND FORECASTS (2021 - 2026) https://www.mordorin[...] 2021-09-25
_[10] 웹사이트 Longevity of light bulbs and how to make them last longer http://www.robaid.co[...] RobAid 2012
_[11] 서적 Photonics, Volume 3: Photonics Technology and Instrumentation https://books.google[...] John Wiley & Sons 2015
_[12] 간행물 Candela-Class High-Brightness InGaN/AlGaN Double-Heterostructure Blue-Light-Emitting-Diodes
_[13] 웹사이트 The Nobel Prize in Physics 2014 – Press release https://www.nobelpri[...] Nobel Foundation 2014-10-07
_[14] 뉴스 2006 Millennium technology prize awarded to UCSB's Shuji Nakamura http://www.news.ucsb[...]
_[15] 웹사이트 List of Top 10 LED light manufacturer in China http://www.ledcornbu[...] TEKLED 2013-06-07
_[16] 웹사이트 L-Prize Competition https://www.energy.g[...] 2021-10-11
_[17] 웹사이트 Progress Alerts – 2010 https://web.archive.[...] US Department of Energy 2008-06-01
_[18] 웹사이트 L Prize 60W Replacement Competition https://www.energy.g[...] US Department of Energy 2023-10-10
_[19] 웹사이트 American National Standard for Specifications for the Chromaticity of Solid-State Lighting (SSL) Products https://web.archive.[...] 2008-07-08
_[20] 문서 Energy Star Program Requirements for CFLS Partner Commitments
_[21] 문서 Energy saving lighting http://webarchive.na[...] 2013-01-18
_[22] 웹사이트 The Next Generation of LED Filament Bulbs. http://www.ledinside[...] 2015-02-05
_[23] 웹사이트 Philips Master LEDbulb 'Glow' 7W http://www.lamptech.[...]
_[24] 웹사이트 Philips LED 60W 806lm Retrofit with Remote Phosphor http://www.lamptech.[...]
_[25] 웹사이트 StackPath https://www.ledsmaga[...] 2010-05-14
_[26] 간행물 The 50 Best Inventions of 2009 https://content.time[...] 2009-11-12
_[27] 웹사이트 Philips rolls out 12-watt EnduraLED: World's first 60-watt equivalent LED light bulb https://www.zdnet.co[...] ZDNet
_[28] 웹사이트 Philips Announces the World's First LED Replacement for the 75-Watt Bulb https://inhabitat.co[...] 2011-05-16
_[29] 뉴스 Be prepared to say goodbye to the lightbulbs you've loved 2016-03-12
_[30] 뉴스 Americans Are No Longer Gluttons for Electricity – Thank the LED Bulb: After increasing 10-fold between 1950 and 2010, average residential consumption dipped https://www.wsj.com/[...] 2019-10-11
_[31] 웹사이트 Back to the future: Signify increases the energy efficiency of LED lamps https://www.ledsmaga[...] 2023-11-09
_[32] 서적 Light-Emitting Diodes (2nd Edition, 2006) https://books.google[...] E. Fred Schubert 2006-01-01
_[33] 간행물 Fifth International Conference on Solid State Lighting SPIE 2005-09-02
_[34] 웹사이트 2003 Audi Nuvolari Concept | Car News | Auto123 https://www.auto123.[...] 2003-08-23
_[35] 웹사이트 Audi Nuvolari quattro https://www.autopist[...]
_[36] 웹사이트 Lumileds LEDs used in Audi headlights - News https://compoundsemi[...]
_[37] 웹사이트 Hella Develops Audi LEDs https://www.photonic[...]
_[38] 웹사이트 Lighting 'Mona Lisa' with LEDs: details concerning innovating techniques http://www.ingelux.c[...] TOSHIBA Lamp 2013
_[39] 웹사이트 LumeLEX™, the first LED product from Lighting Services Inc, launched at LightFair http://www.ledsmagaz[...] 2006-06-06
_[40] 웹사이트 Audi's first all-LED headlight in the world https://www.topspeed[...] 2007-08-10
_[41] 뉴스 Fans of L.E.D.'s Say This Bulb's Time Has Come https://www.nytimes.[...] 2008-07-28
_[42] 간행물 Led'ing the way http://www.businesst[...] 2009-10-05
_[43] 웹사이트 Audi R8 V10 becomes first all-LED car https://newatlas.com[...] 2009-01-04
_[44] 웹사이트 Of the top six in Turku, led a move – HS.fi – Domestic http://translate.goo[...] 2012-01-09
_[45] 뉴스 New highway connecting Lisbon to Oporto includes first European LED based lighting in a highway https://www.publico.[...] Aveiro 2009-09-11
_[46] 웹사이트 Solid-State Lighting GATEWAY Demonstration Results http://www1.eere.ene[...] U. S. Department of Energy 2010-06-09
_[47] 웹사이트 Seattle Picked to Lead National Effort on LED Street Lights http://powerlines.se[...] Seattle 2010-04-19
_[48] 뉴스 LED bulb scheme has saved Rs 20,000 crore in household power bills: PM Modi https://timesofindia[...] 2022-03-04
_[49] 간행물 Solid State Lighting II
_[50] 웹사이트 Philips 4 W, 840 lm lamp, EAN 8719514343801 https://www.lighting[...]
_[51] 뉴스 Warm white LED light https://www.philips.[...] 2018-02-04
_[52] 웹사이트 Tunable White Led Lighting http://www.luxnlum.i[...] 2017-02-15
_[53] 웹사이트 Warm Glow Effect https://www.usa.phil[...] 2018-10-10
_[54] 웹사이트 Cooling high-power LEDs: The four myths about active vs. passive methods https://www.edn.com/[...] 2019-01-19
_[55] 웹사이트 Philips LED Classic Gasfilled 470lm http://www.lamptech.[...]
_[56] 간행물 LED Junction Temperature Measurement using Generated Photocurrent https://opg.optica.o[...] 2013-05-01
_[57] 웹사이트 The LED's dark secret http://www.energy-da[...] EnergyDaily 2012-03-16
_[58] 간행물 Effect of the joule heating on the quantum efficiency and choice of thermal conditions for high-power blue InGaN/GaN LEDs
_[59] 웹사이트 Smart Lighting: New LED Drops The 'Droop' https://www.scienced[...] Sciencedaily.com 2018-02-04
_[60] 간행물 The LED's Dark Secret: Solid-state lighting won't supplant the lightbulb until it can overcome the mysterious malady known as droop https://www.spectrum[...] IEEE Spectrum 2009-08
_[61] 웹사이트 Identifying the Causes of LED Efficiency Droop http://www.digikey.c[...] Digi-Key Corporation Tech Zone 2013-12-13
_[62] 웹사이트 Cause of LED Efficiency Droop Finally Revealed https://www.scienced[...] 2013-04-23
_[63] 웹사이트 Laser diodes add intensity to narrow-beam lighting https://www.edn.com/[...] 2019-05-13
_[64] 웹사이트 Laser Lighting: White-light lasers challenge LEDs in directional lighting applications https://www.laserfoc[...] 2017-02-22
_[65] 웹사이트 LED lighting: Replaceable or disposable? https://www.bdcnetwo[...] 2015-06-17
_[66] 웹사이트 StackPath https://www.ledsmaga[...] 2014-07-22
_[67] 웹사이트 Warsaw Top 10 http://www.warsawtou[...] 2013-03-01
_[68] 간행물 Designing light-emitting diode arrays for uniform near-field irradiance https://www.hydrotek[...]
_[69] 간행물 Color distribution from multicolor LED arrays
_[70] 웹사이트 ledlightingsupplier.co.uk – Diese Website steht zum Verkauf! – Informationen zum Thema ledlightingsupplier. 2011-08-26
_[71] 뉴스 Green property: energy-efficient bulbs https://www.telegrap[...] The Daily Telegraph 2011-06-08
_[72] 뉴스 Green Promise Seen in Switch to LED Lighting https://www.nytimes.[...] 2009-05-29
_[73] 웹사이트 How Long Did You Say That Bulb Would Last http://bits.blogs.ny[...] 2016-03-09
_[74] 웹사이트 Q&A: How much can I save by replacing incandescent bulbs with CFLs? https://www.consumer[...] Consumer Reports 2018-02-04
_[75] 웹사이트 Integral LED Lamps Criteria Development http://www.energysta[...]
_[76] 뉴스 Build a Better Bulb for a $10 Million Prize https://www.nytimes.[...] 2018-02-04
_[77] 뉴스 LED Bulbs for the Home Near the Marketplace https://www.nytimes.[...] 2010-05-16
_[78] 웹사이트 An LED That Mimics an Old Standby https://green.blogs.[...] 2010-06-24
_[79] 웹사이트 Flicker On, Flicker Off http://www.slate.com[...] 2016-02-05
_[80] 웹사이트 Philips Flattens the Light Bulb https://mashable.com[...] 2013-12-16
_[81] 뉴스 Trump Administration Reverses Standards For Energy-Efficient Lightbulbs https://www.npr.org/[...] 2019-09-04
_[82] 뉴스 "It's Official: Stores Can No Longer Sell Most Incandescent Lights" https://www.nytimes.[...] 2023-08-01
_[83] 논문 High performance of vegetables, flowers, and medicinal plants in a red-blue LED incubator for indoor plant production 2014
_[84] 논문 Photosynthesis under artificial light: the shift in primary and secondary metabolites 2014
_[85] 웹사이트 LED advancements drive quality of light gains (MAGAZINE) https://www.ledsmaga[...] 2014-04-22
_[86] 웹사이트 Highways Magazine – Public Health England issues LED street lighting warning https://www.highways[...] 2019-01-19
_[87] 간행물 Ultraviolet B Light Emitting Diodes (LEDs) Are More Efficient and Effective in Producing Vitamin D3 in Human Skin Compared to Natural Sunlight 2017-09-13
_[88] 웹사이트 EcoSmart 60W Equivalent Soft White (2700K) Twister CFL Light Bulb (4-pack) http://www.homedepot[...]
_[89] 웹사이트 EcoSmart 60-Watt Equivalent Eco-Incandescent A19 Household Light Bulb (4-Pack) https://web.archive.[...] Home Depot 2017-10-09
_[90] 웹사이트 HomeDepot.com: Philips 60-Watt Household Incandescent Light Bulb http://www.homedepot[...]
_[91] 웹사이트 Philips LED Ultra Efficient Light Bulb 2 Pack [White 3000K - E27 Edison Screw] 60W A60 Frosted https://www.amazon.c[...] 2023-01-07
_[92] 웹사이트 60-Watt Equivalent A15 Dimmable Filament Classic Glass LED Light Bulb, Soft White (3-Pack) https://web.archive.[...] Home Depot 2018-02-04
_[93] 웹사이트 LED Bulbs: LED Bulb – 9W E27 A60 Thermoplastic Warm White https://web.archive.[...] 2018-02-04
_[94] 웹사이트 60W Equivalent Soft White A19 LED Light Bulb (2-Pack) https://web.archive.[...] Home Depot 2017-08-04
_[95] 웹사이트 Cree 60W Equivalent Soft White (2700K) A19 Dimmable LED Light Bulb (4-Pack) https://www.homedepo[...] Home Depot
_[96] 웹사이트 Lightbulbs – LEDs and CFLs offer more choices and savings https://web.archive.[...] ConsumerReports 2014-01-21
_[97] 웹사이트 Average Price of Electricity to Ultimate Customers by End-Use Sector https://www.eia.gov/[...] U.S. Energy Information Administration 2023-01-09
_[98] 문서 Standards Development for Solid-State Lighting https://energy.gov/e[...]
_[99] 웹사이트 Specification of a typical domestic 9.5W LED lamp https://web.archive.[...] Philips 2021-01-28
_[100] 웹사이트 PF vs. Power in EU https://www.ledon.at[...]
_[101] 웹사이트 Commission Regulation (EU) No 1194/2012 https://eur-lex.euro[...] 2019-10-05
_[102] 웹사이트 The Clinton Presidency: Protecting Our Environment and Public Health https://clintonwhite[...] 2018-02-04
_[103] 웹사이트 History of Energy Star https://web.archive.[...] 2012-03-27
_[104] 뉴스 If Your Appliances Are Avocado, They're Probably not Green https://www.nytimes.[...] 2008-06-29
_[105] 웹사이트 Energy star products specs https://www.energyst[...] 2016-09-04
_[106] 웹사이트 Dimming LED lamps: the dos and don'ts https://web.archive.[...] 2017-01-28
_[107] 웹사이트 Appendix B: Calculating color rendering metrics http://www.lrc.rpi.e[...]
_[108] 웹사이트 Energy Star Program Requirements for Solid State Lighting Luminaires http://www.energysta[...] 2012-06-02
_[109] 웹사이트 Characterizing and Minimizing LED Flicker in Lighting Applications https://www.digikey.[...] 2018-02-02
_[110] 간행물 A Review of the Literature on Light Flicker: Ergonomics, Biological Attributes, Potential Health Effects, and Methods in Which Some LED Lighting May Introduce Flicker IEEE Standard P1789 2010-02
_[111] 문서 Open letter from Alex Baker, Lighting Program Manager, Energy Star, dated 22 March 2010
_[112] 웹사이트 Cree XLamp LEDs Chemical compatibility https://www.cree.com[...]
_[113] 논문 Blue light from light-emitting diodes elicits a dose-dependent suppression of melatonin in humans 2011-03-01
_[114] 논문 Evening exposure to a light-emitting diodes (LED)-backlit computer screen affects circadian physiology and cognitive performance https://zenodo.org/r[...] 2011-05-01
_[115] 웹사이트 Sun Fact Sheet https://nssdc.gsfc.n[...] NASA 2018-02-04
_[116] 웹사이트 Microscopy Resource Center | Olympus Life Science https://www.olympus-[...]
_[117] 웹사이트 Circadian Rhythms https://www.nigms.ni[...]
_[118] 논문 Circadian rhythm sleep disorders and phototherapy 2006-12-01
_[119] 논문 Controlling light–dark exposure patterns, rather than sleep schedules, determines circadian phase 2013-05-01
_[120] 웹사이트 AMA Adopts Community Guidance to Reduce the Harmful Human and Environmental Effects of High Intensity Street Lighting https://www.ama-assn[...] 2016-06-14
_[121] 논문 LED lighting increases the ecological impact of light pollution irrespective of color temperature https://www.research[...] 2014-10
_[122] 웹사이트 Panasonic公式サイト LED電球 4.4W (電球色相当) LDA4LC
_[123] 문서 LED照明器具には「発光部が器具と一体化した機種」と「ランプ交換が可能な機種」とに二分されており、前者の場合・ちらついて寿命を迎えた場合は、器具ごと交換となる（蛍光灯と異なり、LED素子のみの交換は不可）。
_[124] 문서 LED素子は10^-6秒程度で明滅する。
_[125] 문서 LEDの高速応答性が欠点となる例では、[[交通信号機]]に使用されるLEDの光が車載の画像記録機「[[ドライブレコーダー]]」に映らないこと_等である。
_[126] 서적 LED照明信頼性ハンドブック 日刊工業新聞社 2008-02-25
_[127] 문서 産業用では、それ以上のルーメンの製品もあるが、放熱に特別に配慮しており、高価である。
_[128] 뉴스 「DC」の旗の下に集結せよ 夢物語ではなくなる 日経エレクトロニクス 2009-03-23
_[129] 문서 市場に出回っている「白色LED」は、蛍光体を使ったり、2色（互いに[[補色]]）または3色（おおよそ[[光の三原色]]）の光源を組み合わせることで白色光を出している。
_[130] 웹사이트 各種照明のスペクトル比較 http://www.techno-sy[...] 有限会社テクノ・シナジー 2023-12-04
_[131] 웹사이트 CERAPHIC®が発光する仕組み https://www.kyocera.[...] 京セラ株式会社 2023-12-04
_[132] 웹사이트 LEDの基礎 https://www2.panason[...] パナソニック株式会社 2023-12-04
_[133] 논문 環境に優しい白色LED照明 一般社団法人 色材協会 2008-07
_[134] 서적 LED照明ハンドブック 日刊工業新聞社 2006-07-01
_[135] 문서 複数の発光素子を使用する場合、発光色ごとに求められる電圧や電流の特性が異なり調整が個別に必要になる他、素子のボンディング位置が上下面のものと上面だけのものが混在すると取り付けに工夫が求められる。また、発光効率の面でも緑色LEDの効率が著しく低いためにすべてが青色発光のものに比べると効率で劣る。緑色LEDの発光効率は青色発光から蛍光体によって変換したほうが良いほどである。
_[136] 문서 2009年7月16日に住友電気工業は純緑色光を出力できる半導体レーザの開発に成功したと発表した。この波長531mmで発光する素子はGaN（[[窒化ガリウム]]）結晶を使用しており、他の色の光から波長変換によって緑色を作る必要がなくなり、低消費電力、低発熱での純度の高い緑色が得られると期待される。
_[137] 웹사이트 住友電工プレスリリース「世界初の純緑色半導体レーザの発振に成功」2009年7月16日 http://www.sei.co.jp[...]
_[138] 서적 発光ダイオードの本 日刊工業新聞社 2008-01-28
_[139] 웹사이트 技術の話 http://www.semitec.c[...] 石塚電子
_[140] 뉴스 LED電球で「受信障害」、街路灯交換へ https://web.archive.[...] 読売新聞 2010-04-07
_[141] 문서 発光素子単体の寿命はおおむね2万時間から6万時間程度とされている。
_[142] 서적 白色LED 照明技術のすべて 工業調査会 2009-04-30
_[143] 문서 JIS C 8105-1 解説 解説表2
_[144] 문서 日本産業標準調査会|JISCの標準仕様書においては、LED単体の寿命を規定条件下でLEDの全光束、もしくはCIE平均化LED光度が点灯初期の値に対して70%になるまでの総点灯時間とし、同様に、LEDモジュールと電球型照明用白色LEDの寿命を規定条件下でその全光束が点灯初期の値に対して70%になるまでの総点灯時間としている（LED照明推進協議会Webより）。
_[145] 서적 発光ダイオード 朝倉書店 2010-01-25
_[146] 서적 よくわかるLED活用入門 日刊工業新聞社 2007-05-03
_[147] 간행물 当たり前になったLED照明 費用対効果が大幅に改善 日経エレクトロニクス 2009-03-23
_[148] 문서 別の経済性比較では、白熱電球60Wとそれに相当する電球型LEDで比較して、寿命はLED製品で4万時間に対し白熱電球は1,000時間、総合コストではLED製品の1万円ほどに対して白熱電球では5万円強、電球型蛍光灯でも1万6000円程になるとしている。この例では1万4000時間（1日10時間の換算では4年弱）を越えると電球型LED照明の方が電球型蛍光灯よりも割安となる。
_[149] 서적 高輝度LED材料のはなし 日刊工業新聞社 2005-12-15
_[150] 문서 日本市場で言えば、当初、照明器具大手の[[東芝ライテック]]がE26型の口金に対応する40W相当のレフランプ・ミゼット型ランプを2007年12月に発売し、その後、2008年8月に60W相当のものを実売価格9,000円程で発売した。電球型ランプとしては40W相当のものを2009年3月に実売価格8,000円程で発売した。[[シャープ]]は2009年6月に60W相当の電球型ランプを実売想定価格4,000円程で発表したため、東芝ライテックは対抗上、60W相当品を同じ価格帯まで引き下げた。[[エコリカ]]や[[アイリスオーヤマ]]、[[ホタルクス]]、[[パナソニック　ライティングデバイス]]も同様の価格帯でLED電球市場に参入してきた。
_[151] 문서 [[三菱化工機]]は2009年7月に台湾LEDTECH ELECTRONICS社やシスコ社と共同開発した直管型蛍光灯用の灯具にそのまま取り付けられる40W型のLED照明を発売した。
_[152] 문서 [[三菱化学]]は2008年に三菱電線工業のLED事業の買収を完了し、2010年からは日欧で「Verbatim」ブランドで製品を出荷する予定。
_[153] 문서 既設の直管型蛍光灯器具を使用するLED製品や専用のLED照明器具が無秩序に混在するようになると、LED照明の明確な規格が（韓国を除けば）存在しないこともあって、直管型LED照明用灯具に従来型蛍光灯を誤って取り付ける事態や、従来型蛍光灯より重い製品が落下した場合のような、何らかの事故が起きた時の責任はそれを取り付けた者が負わなければならない。
_[154] PDF 日本電球工業会 L形口金付直管形LEDランプシステム（概要） http://www.jelma.or.[...]
_[155] PDF 環境物品等の調達の推進に関する基本方針（平成23年2月4日変更閣議決定）-グリーン購入.net https://www.env.go.j[...]
_[156] 간행물 LED照明戦国時代 日経エレクトロニクス 2009-09-21
_[157] 문서 E26型・E17型が中心
_[158] 웹사이트 パナソニック社のLED電球の例 http://ctlg.panasoni[...]
_[159] PDF 12社の概要 http://www.caa.go.jp[...]
_[160] PDF LED電球販売業者12社に対する景品表示法に基づく措置命令文 http://www.caa.go.jp[...]
_[161] 문서 玄関灯など人感センサー付き調光器具には、LED電球・電球型蛍光灯いずれも（調光器具対応であっても）使用不可なので、そちらには従来型ミニクリプトン電球（口金サイズE17型、最大60Wまで）を用いる事になる（調光器具対応のLED電球・電球型蛍光灯は、スライド及びロータリーつまみで調光するアナログ式器具にのみ対応）。
_[162] 문서 グロースタータータイプの蛍光灯器具では、元の[[点灯管|グローランプ]]を外し、取り替える製品に付属するダミーバルブに替えるだけで良い。
_[163] 웹사이트 AMA Adopts Community Guidance to Reduce the Harmful Human and Environmental Effects of High Intensity Street Lighting http://www.ama-assn.[...] アメリカ医師会 2016-08-08
_[164] 뉴스 「LEDの街灯は健康・安全面に問題がある」と米国医師会が発表、一体どんな影響があるのか？ https://gigazine.net[...]
_[165] 문서 ラスベガスのフリーモント・エクスペリエンスのものでは400mのアーケードの天井に1200万個以上のLEDが配された。
_[166] 서적 照明のことがわかる本 日本実業出版社 2007-03-01
_[167] 문서 赤と緑は[[原色#加法混合|混色]]すると黄色となる。
_[168] 웹사이트 平成21年度国土交通省告示第242号 http://www.njr.or.jp[...] 2010-03-29
_[169] 문서 平成21年度国土交通省告示第242号 http://www.njr.or.jp[...] 2010-03-29
_[170] 웹인용 How Energy-Efficient Light Bulbs Compare with Traditional Incandescents http://energy.gov/en[...] 2016-08-31
_[171] 웹인용 CFLs vs. LEDs: The Better Bulbs http://www.greenamer[...] 2016-08-31
_[172] 웹인용 Lightbulb Efficiency Comparison Chart http://greatercea.or[...] 2016-08-31
