1. 개요
사행동은 철도 차량이 고속으로 주행할 때 차륜과 레일의 상호 작용으로 발생하는 좌우 진동 현상이다. 차륜의 원추형 형상과 차축의 자기 조향 기능이 원인이 되어 발생하며, 뱀이 움직이는 듯한 형태를 보인다. 사행동은 륜축, 대차, 차체에서 각각 발생하며, 차량의 주행 안정성을 저해하는 요인으로 작용한다. 사행동을 억제하기 위해 답면 구배의 적정화, 윤축의 지지 방식 개선, 요 댐퍼와 같은 장치의 활용 등 다양한 기술이 적용되고 있으며, 곡선 통과 성능과의 균형을 맞추는 것이 중요한 과제이다.
더 읽어볼만한 페이지
- 진동 - 끈의 진동
끈의 진동은 끈의 장력과 선형 밀도에 의해 결정되는 파동 현상으로, 파동 속도는 소리의 주파수 계산에 사용되며 끈의 길이, 장력, 선밀도와 관련 있고 스트로보스코프 효과로 관찰 가능하다. - 진동 - 시계 반응
시계 반응은 반응 속도가 주기적으로 변하여 용액의 색 변화를 보이는 화학 반응으로, 기질 고갈형, 자가 촉매형 등으로 분류되며 아이오딘 시계 반응, 벨로우소프-자보틴스키 반응 등이 대표적인 예시이다. - 철도차량공학 - 자동 열차 운전 장치
자동 열차 운전 장치는 열차 운행을 자동 제어하는 시스템으로, 국제 표준에 따라 자동화 수준이 GoA0(수동 운전)부터 GoA4(무인 운전)까지 분류되며, 안전성 및 효율성 향상에 기여하지만 오류 및 인적 실수 가능성도 존재하여 연구 개발이 진행 중이다. - 철도차량공학 - 가공 전차선
가공 전차선은 전기 철도 차량에 전력을 공급하는 상부 전선 시스템으로, 트롤리선, 조가선, 행어 등으로 구성되며 다양한 가선 방식과 장력 조절 장치가 존재하고 외부 요인에 의한 고장 위험과 시각 공해 등의 문제도 고려되어야 한다.
사행동 | |
---|---|
개요 | |
설명 | 평형 상태에 대한 자기 진동으로, 보통은 원치 않는 현상이다. |
철도 차량의 사행 운동 | |
설명 | 철도 차량의 차륜이 궤도 위에서 앞뒤로 흔들리는 불안정한 운동이다. |
![]() | |
![]() | |
원인 | 차륜과 궤도 사이의 접촉 기하학적 형상 차륜의 답면 경사 열차의 속도 현가 장치의 설계 |
영향 | 승차감 저하 궤도 및 차량의 마모 증가 심한 경우 탈선 사고 발생 |
대책 | 차륜의 답면 형상 최적화 현가 장치의 강성 및 감쇠 조정 요댐퍼 설치 |
제어 시스템의 사행 운동 | |
설명 | 자동 제어 시스템에서 목표값 주변을 진동하는 현상 피드백 루프의 지연 또는 과도한 이득으로 인해 발생 |
영향 | 시스템의 안정성 저하 목표값 추종 성능 저하 |
대책 | PID 제어기의 파라미터 조정 필터를 사용하여 피드백 신호의 노이즈 제거 시스템의 데드 타임 최소화 |
기타 분야의 사행 운동 | |
경제학 | 경기 순환에서 나타나는 주기적인 변동 |
생물학 | 동물의 이동 패턴에서 나타나는 좌우 흔들림 |
2. 발생의 기구
철도차량의 차륜은 원통형이 아닌 원추형으로, 플랜지 측(안쪽)의 직경은 크고 바깥쪽의 직경은 작다. 이 차이를 '''답면구배(踏面勾配)'''라고 부르며, 차축이 레일의 한쪽으로 치우쳤을 때 올바른 위치로 되돌리는 복원력을 주고 곡선 통과를 원활하게 한다. 이는 좌우 차륜이 직결된 철도 차량의 윤축에 자기조향 기능을 부여하는 필수적인 구조이다.[13]
답면구배에 의한 자기 조향 기능은 윤축에 좌우 방향 운동을 일으키는 원인이 되기도 한다. 윤축이 한쪽 레일로 치우치면 복원력에 의해 반대쪽 레일로 치우치고, 다시 역방향 복원력이 작용하는 반복 운동이 발생한다.
실제 철도 차량에서 륜축은 차체-대차-륜축으로 연결되어 있다. 륜축은 대차에 구속되어 있어 통상적인 주행 속도에서는 뱀 행동이 대차·차체의 질량이나 현가 장치에 의해 흡수·억제된다.[13] 그러나 주행 속도가 높아지면 차륜·레일 간 크리프력 등의 영향으로 뱀 행동이 발생한다.[13] 륜축, 대차, 차체는 스프링, 댐퍼, 마찰판 등 강성 요소, 감쇠 요소, 마찰 요소로 연결되어 상호 작용하므로 륜축, 대차, 차체의 뱀 행동이 발생할 수 있다. 뱀 행동 발생 위치에 따라 '''륜축 뱀 행동''', '''대차 뱀 행동''', '''차체 뱀 행동'''으로 불린다.[13]
2. 1. 1륜축의 기하학적 사행동

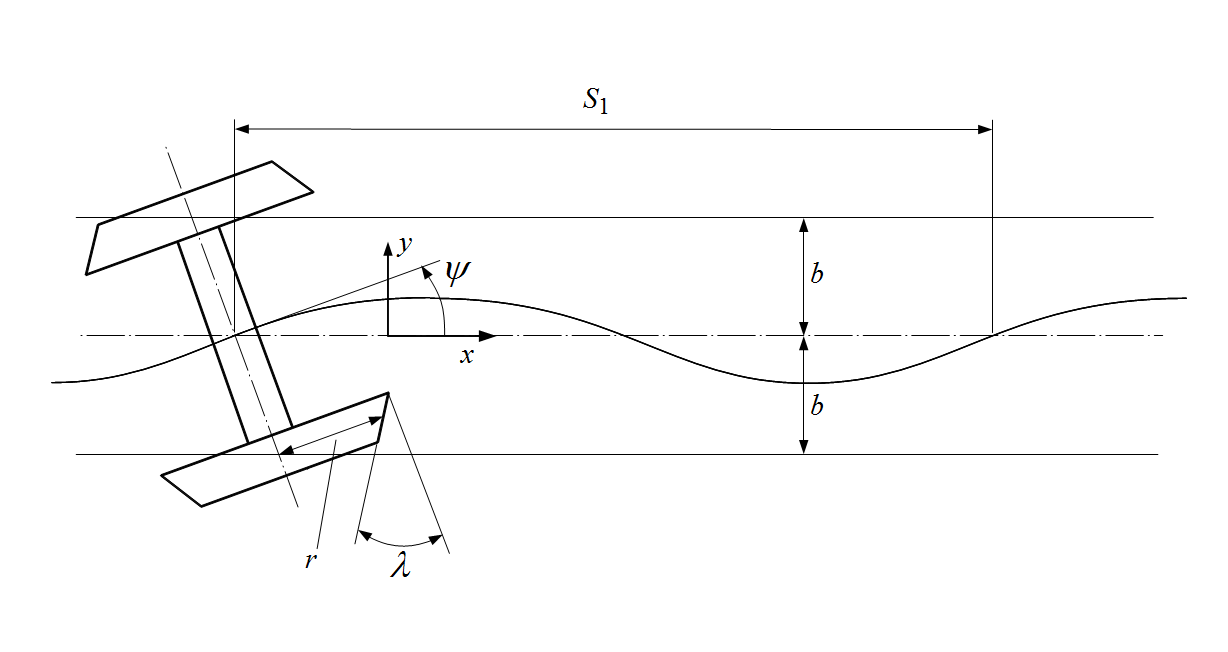

사행동의 기본적인 특성을 알아보기 위해, 단일 륜축이 레일을 따라 굴러가는 경우를 생각한다. 륜축의 관성을 무시하고 바퀴가 레일에 대해 미끄러지지 않는다고 가정하면, 주행 속도가 매우 낮은 경우가 이 가정에 가깝다.[13] 이러한 전제하의 륜축의 사행동을 '''1륜축의 기하학적 사행동'''이라고 하며, 사행동의 특성을 이해하는 기초가 된다.
바퀴의 답면에 경사가 있으면, 륜축이 중립 위치에서 벗어났을 때 좌우 바퀴의 회전 반경이 달라진다. 륜축이 일정한 회전 속도 로 구를 때 오른쪽으로 횡변위 가 발생했다고 가정하면, 오른쪽 바퀴의 전진 속도 과 왼쪽 바퀴의 전진 속도 은 다음과 같다.
:
여기서, 은 중립 위치(양쪽 바퀴에서 반경 차이가 없어지는 위치)에서의 바퀴 반경, 는 답면 경사이다. 륜축의 요잉 회전 속도 는 양쪽 바퀴의 속도 차이와 다음과 같은 관계가 있다.[13]
:
여기서, 는 중립 위치에서의 좌우 바퀴 접촉점 간격의 1/2 (≒궤간의 1/2)이다. 위 식에 과 을 대입하면 는 다음과 같이 나타낼 수 있다.
:
여기서, 는 중립 위치에서의 바퀴 전진 속도로, 륜축 전체의 전진 속도이다.
륜축의 좌우 변위 속도 와 요잉각 는 다음과 같은 관계가 있다.[13]
:
를 미소로 하여 근사하면,
:
위 식의 양변을 시간 미분하여 를 대입하면, 1륜축의 기하학적 사행동에서의 좌우 변위의 운동 방정식이 다음과 같이 얻어진다.
:
위 식은 정현파에 의한 진동을 나타내므로, 그 고유 각 주파수 는
:
가 되며, 륜축의 기하학적 사행동의 파장 은 에 관계없이 일정하며, 다음 식으로 나타낼 수 있다.[13]
:
위 식은 1883년에 클링겔(Klingel)에 의해 처음으로 제시되었다.[13] 파장이 작을수록 진동이 심해지므로, "작은 바퀴 반경", "좁은 궤간", "큰 답면 경사"는 사행동을 증폭시킨다는 것을 알 수 있다.
2. 2. 2축차·2축 대차의 사행동
실제 철도 차량은 2축 이상의 윤축 또는 여러 윤축을 가진 보기(bogie) 대차로 구성된다. 이 경우 사행동의 파장()은 다음 식으로 나타낼 수 있다.:
여기서 l은 축거(軸距)의 절반이다. 이 식에서 볼 수 있듯이, 사행동을 억제하고 장주기화(長周期化)하려면 긴 축거가 효과적이다.
하지만 실제 사행동은 기하학적 조건뿐만 아니라 윤축, 대차, 차체의 질량, 용수철 정수, 감쇠 정수 등 다양한 요소의 영향을 받는 관성 운동이다.[2] 이러한 요소들은 사행동의 발생과 억제에 복합적으로 작용한다.
고전적인 헌팅 진동은 원추 작용으로 인해 발생하는 철도 차량의 흔들림(종종 "트럭 헌팅" 또는 "보기 헌팅"이라고 함)이다. 저속에서는 접착력이 우세하지만, 속도가 증가하면 접착력과 관성력의 크기가 비슷해져 임계 속도에서 진동이 시작된다. 이 속도를 넘어서면 움직임이 격렬해져 궤도와 바퀴가 손상되고 탈선될 수 있다.[2] 탈고 350과 같이 차동 장치가 없는 일부 열차는 헌팅 진동의 영향을 거의 받지 않지만, 동력차의 바퀴는 일반 보기처럼 쌍으로 차축에 고정되어 있어 헌팅 진동의 영향을 받을 수 있다. 원추각이 적은 바퀴와 서로 독립적으로 회전하는 독립 바퀴가 장착된 보기는 열차의 보기에 적합한 차동 장치보다 저렴하다.[2]
19세기 말에 처음 발견된 이 문제는 1930년대부터 본격적인 해결 노력이 시작되었다. 그 결과, 트럭이 길어지고 측면 감쇠 ''스윙 행거'' 트럭이 등장했다. 일본 신칸센 개발에서는 원추각이 적은 바퀴 및 기타 설계 변경을 통해 트럭 설계 속도를 225km/h 이상으로 확장했다. 유럽과 일본의 연구 개발을 바탕으로 한 바퀴 및 트럭 설계 발전으로 강철 바퀴 시스템의 속도는 TGV가 기록한 574.9km/h까지 향상되었다.[2]
3. 사행동의 해석
사행동은 1축 대차, 2축 대차, 실제 차량 등 다양한 모델에 대한 운동 방정식을 통해 해석된다.
기하학적 사행동은 차륜과 레일 간의 미끄러짐이 없다고 가정한 단순화된 모델에서 해석된다. 이 모델에서는 륜축이 한쪽 레일로 치우쳤을 때 복원력이 작용하여 반대쪽 레일로 이동하는 반복 운동이 발생한다.
실제 차축은 탄성 지지되어 있으며, 어느 정도의 한계 속도까지는 사행동이 억제된다. 실제 철도 차량은 차체, 대차, 차륜이 서로 연결된 복잡한 구조를 가지고 있으므로, 뱀행동 발생 여부를 판단하기 위해 수치 해석 기법을 사용하여 운동 방정식을 푼다.[13]
차량 운동과 관련된 비선형 요소를 무시하거나 선형 근사하여 선형 운동 방정식을 얻을 수 있는 경우에는, 특성 방정식을 세워 고유값을 구함으로써 해당 계의 안정성을 판별한다. 자유도가 많은 경우에는 해석적으로 고유값을 구하기 어려우므로 야코비법이나 QR법과 같은 수치 해석으로 행렬의 고유값을 구한다.[13] 얻어진 고유값의 실수가 안정성을 나타내고, 허수가 고유 진동수를 나타낸다. 특정 속도에서 고유값의 실수가 음수이면 해당 속도에서 안정된다.[13]
크리프력의 포화나 플랜지 접촉, 스프링, 댐퍼의 비선형 특성, 스토퍼 접촉과 같은 비선형성 요소를 설정하여 주행 안정성을 구하고자 하는 경우에는, 이러한 요소들을 포함한 비선형 운동 방정식을 세우고, 수치 적분을 통해 시간 이력 응답을 얻는다.[13] 차체, 대차, 차륜의 움직임을 시간 이력으로 출력함으로써 뱀행동의 발생 여부를 확인할 수 있다.
3. 1. 1륜축의 사행동 특성

기하학적 사행동은 차륜과 레일 간의 미끄러짐이 없다고 가정한 단순화된 모델에서 해석된다. 이 모델에서는 륜축이 한쪽 레일로 치우쳤을 때 복원력이 작용하여 반대쪽 레일로 이동하는 반복 운동이 발생한다. 이러한 반복 운동은 뱀이 기어가는 모습과 유사하여 사행동(蛇行動)이라고 불린다.
실제 차축은 탄성 지지되어 있으며, 어느 정도의 한계 속도까지는 헌팅(사행동)이 억제된다. 헌팅은 주로 좌우 진동 및 요잉(yawing) 진동과 관련된 현상이다. 따라서 1륜 차축의 좌우, 요잉 방향에 대한 운동 방정식을 통해 기본적인 특성을 파악할 수 있다.[13]
헌팅이 발생하기 시작하는 한계 속도를 '''헌팅 한계 속도'''라고 한다.[13] 헌팅 한계 속도를 높여 고속에서도 헌팅을 방지하기 위해서는 기하학적 헌팅 파장을 크게 하거나, 차축의 질량 및 관성 반경을 작게 하거나, 차축의 지지 강성을 크게 하는 것이 효과적이다.
3. 2. 2축 단대차의 사행동 특성
bogie영어 대차는 2개 이상의 윤축을 갖추고 있으며, 사행동은 다음 식으로 나타낼 수 있다.:
여기서 l은 축거(軸距)의 1/2이다. 즉, 사행동 주기를 길게 하고 영향을 억제하려면 긴 축거가 효과적이다.[2] 실제 사행동은 관성 운동이며, 기하학적 조건뿐만 아니라 윤축, 대차, 차체의 질량, 용수철 및 감쇠 정수 등도 큰 영향을 미친다.
강대차는 2개의 차륜축이 대차에 강하게 부착된 모델을 말한다. 1916년 카터(Carter)는 강대차의 좌우 및 요잉 방향 운동 방정식을 다음과 같이 도출했다.[13]
:
:
여기서,
- : 대차 질량
- : 대차의 요잉 회전 관성 반경
- : 중립 위치에서 좌우 차륜 접촉점 간격의 1/2
- : 차륜 평균 반지름
- : 답면 경사
- : 크리프 계수(종 크리프 계수 = 횡 크리프 계수)
- : 대차 내 2개 차륜축 간 거리(축간 거리)의 1/2
- : 좌우 방향 외력
- : 요잉 회전 외력
이 대차가 관성력을 무시하고 레일에 대해 차륜이 미끄러지지 않는다고 가정하면, 강대차 뱀행동을 '''대차의 기하학적 뱀행동'''이라고 한다.[13] 위 식에서 관성, 외력 항을 무시하면 기하학적 뱀행동의 운동 방정식이 얻어지고, 대차의 기하학적 뱀행동 파장 는 다음과 같다.[13]
:
즉, 뱀행동을 장주기화하여 영향을 억제하려면 긴 축간 거리가 유효하다. 2축차의 경우, 축간 거리를 차체 내 2개 차륜축 간 거리로 바꿔 생각하면 된다.
실제 대차에서는 곡선 통과 등을 고려하여 윤축이 대차에 대해 어느 정도 부드러운 강성으로 지지되는 것이 일반적이다. 윤축을 탄성 지지하는 단대차의 뱀행동 파장 는 코야나기의 근사식 등이 있다.[13] 대차, 윤축의 관성을 무시하면 다음과 같다.
:
:
:
여기서,
- : 1윤축에 대한 요잉 강성
- : 1윤축에 대한 좌우 지지 강성
위 식은 좌우 바퀴 접촉점 간격이 축간 거리 절반 정도 이하()임을 전제로 한다.[13] 윤축을 탄성 지지하는 단대차의 뱀행동 파장은 1윤축의 기하학적 뱀행동 파장과 강대차의 기하학적 뱀행동 파장 사이에 위치한다.
3. 3. 실제 사행동 해석
실제 철도 차량은 차체, 대차, 차륜이 서로 연결된 복잡한 구조를 가지고 있다. 따라서 뱀행동 발생 여부를 판단하기 위해 수치 해석 기법을 사용하여 운동 방정식을 푼다.[13]차량의 운동과 관련된 비선형 요소를 무시하거나 선형 근사하여 선형 운동 방정식을 얻을 수 있는 경우에는, 특성 방정식을 세워 고유값을 구함으로써 해당 계의 안정성을 판별할 수 있다. 자유도가 많은 경우에는 해석적으로 고유값을 구하기 어려우므로 야코비법이나 QR법과 같은 수치 해석으로 행렬의 고유값을 구한다.[13] 얻어진 고유값의 실수가 안정성을 나타내고, 허수가 고유 진동수를 나타낸다. 특정 속도를 부여했을 때 고유값의 실수가 음수이면 해당 속도에서 안정된다.[13]
크리프력의 포화나 플랜지 접촉, 스프링, 댐퍼의 비선형 특성, 스토퍼 접촉과 같은 비선형성 요소를 설정하여 주행 안정성을 구하고자 하는 경우에는, 이러한 요소들을 포함한 비선형 운동 방정식을 세우고, 수치 적분을 통해 시간 이력 응답을 얻는다.[13] 차체, 대차, 차륜의 움직임을 시간 이력으로 출력함으로써 뱀행동의 발생 여부를 확인할 수 있다.
4. 곡선 통과 성능과의 관계
철도 차량이 곡선을 원활하게 통과하는 성능과 사행동에 대한 안정성은 서로 상반되는 특성을 갖는다.[13] 따라서 실제 차량 설계에서는 사행동을 억제하는 것뿐만 아니라 곡선 통과 성능과의 균형을 고려하여 차량의 여러 제원(사양)을 결정해야 한다.
기하학적 사행동에서처럼 차륜이 레일 위에서 미끄러지지 않고 회전하는 경우를 생각해 보면, 차축이 궤도의 중심에서 벗어나는 정도는 다음 식으로 나타낼 수 있다.[13]
:
여기서,
- : 차축이 நடு 위치에서 좌우로 벗어난 거리
- : 곡선 반경
- : 차륜 반경
- : 궤간(좌우 레일 간격)의 절반
- : 윤면(바퀴와 레일이 접촉하는 면) 구배(기울기)
위 식에서 알 수 있듯이, "큰 차륜 반경", "넓은 궤간", "작은 윤면 구배", "작은 곡선 반경"일수록 차축의 좌우 변위()가 커진다. 하지만 차륜의 폭은 한정되어 있으므로, 가 너무 커지면 차륜이 레일에서 벗어나 탈선하게 된다. 이러한 탈선을 막기 위해 차륜 안쪽에는 플랜지라는 턱이 붙어 있다.
일반적인 주행에서는 '''플랜지 유간'''이라고 불리는, 차축이 நடு 위치에 있을 때 플랜지와 레일 사이의 틈새 안에서 주행한다. 하지만 플랜지 유간을 넘어설 정도로 차륜이 크게 좌우로 움직이면 플랜지가 레일에 닿아 차륜을 안내한다. 그러나 플랜지가 레일에 닿으면서 주행하면 진동과 승차감이 나빠지고, 플랜지와 레일이 마모되어 유지보수 부담이 커지므로 바람직하지 않다.[13]
따라서 곡선을 통과할 때 플랜지 접촉 없이 원활하게 통과하려면 차축의 좌우 변위()를 작게 하여 플랜지 유간 이하로 유지하는 것이 좋다.[13] 위 식에 따르면 를 작게 하려면 "작은 차륜 반경", "좁은 궤간", "큰 윤면 구배"가 유리하지만, 이는 동시에 사행동을 발생시키기 쉽다.
이처럼 곡선 통과 성능과 사행동 안정성은 서로 상반되는 요구 조건을 갖는다. 실제 차량에서는 탄성 지지, 점성 감쇠, 활주 마찰에 의한 저항 등도 영향을 미친다. 차량 제원 측면에서 상반되는 특성을 정리하면 다음과 같다.[13]
차량 제원 | 사행동 안정에 유리한 특성 | 곡선 통과에 유리한 특성 |
---|---|---|
대차 회전 저항 | 큼 | 작음 |
축상자 지지 강성 | 어느 정도 큼 | 작음 |
윤면 등가 구배 | 작음 | 큼 |
윤축간 거리 | 큼 | 작음 |
5. 사행동에의 대책
사행동은 고속 주행 시 진동을 유발하여 승차감을 저해하고, 심할 경우 탈선을 일으킬 수 있다.[2] 주행 속도가 높을수록 진동 속도가 커져 고속화에 장애 요인이 되며, 주로 직선 구간에서 문제가 된다.
19세기 말 처음 발견된 이후, 1930년대부터 본격적인 연구가 시작되었다. 초기에는 트럭을 길게 하거나 측면 감쇠 ''스윙 행거'' 트럭을 사용했다. 신칸센 개발 과정에서는 원추각이 적은 바퀴 등 새로운 설계를 도입하여 트럭 설계 속도를 225km/h 이상으로 확장했다.
차량 운동의 수치 해석이나 대차 회전 시험 등을 이용한 검증을 통해, 사행동 억제 자체는 큰 문제가 되지 않게 되었다.[14] 그러나 사행동 억제와 곡선 통과 성능 확보는 상반되는 경우가 많아, 이 둘을 양립시키는 것은 여전히 과제이다.[14]
5. 1. 답면구배의 적정화
KTX와 같은 고속 열차의 경우, 답면구배를 작게 하는 것이 사행동 억제에 효과적이다. 한국의 고속 열차는 답면구배가 1/40인 GV40 답면을 사용한다.[13] 그러나 답면구배를 지나치게 작게 하면 곡선 구간 통과가 어려워지는 문제가 발생할 수 있으므로, 최소 곡선 반경을 고려하여 적절한 답면구배 값을 설정해야 한다.차륜 답면은 주행 중 레일과의 마찰로 인해 마모되어 형상이 변하며, 이는 사행동 안정성을 악화시켜 사행동을 유발할 수 있다.[13] 예를 들어, 답면에 1mm 정도의 오목한 마모가 발생하면 차륜과 레일 간 접촉점이 불연속적으로 바뀌어 사행동의 원인이 될 수 있다.[13] 따라서 정기적인 점검을 통해 답면 마모 상태를 관리하고, 필요한 경우 차륜을 교체하거나 수정하여 사행동을 예방해야 한다.
5. 2. 윤축의 지지
실제 윤축은 전후 방향이나 좌우 방향에 대해 완전한 구속이 아닌 탄성 지지를 받고 있다. 이 스프링 상수를 적절하게 조절함으로써, 공진을 일으키는 진동수를 사용하지 않는 초고속 영역으로 설정하거나, 반대로 낮은 속도로 공진 영역을 설정하여 고속에서의 진동을 억제할 수 있다. 2축 화차의 2단 링크 방식은 후자의 예시이다.저널박스 지지 장치로 페데스탈 방식을 이용하는 경우, 마모에 의해 지지부에 유격이 발생하기 쉽고, 1축 사행동의 원인이 되는 경우가 많다.[13] 따라서 내마모성이 뛰어난 재료를 사용하고 정기적인 보수가 필요하다.[13] 원통 안내식 저널박스 지지 장치는 이러한 결점을 개선하여 유격이 발생하기 어려운 구조로 설계되었다.
제2차 세계 대전 이후 일본과 영국을 중심으로 윤축의 지지 강성이 사행동 특성에 미치는 영향에 대한 연구가 진행되었다.
1946년부터 1957년까지 일본국유철도(국철)는 화차의 속도 향상을 시도했다.[13] 이 과정에서 철도기술연구소의 마츠다이라 세이는 항공공학의 플러터 이론에 기초한 운동 해석과 차량의 1/10 스케일 모델 실험을 통해 사행동을 연구했다.[13] 이 연구에서 사행동은 자려 진동의 일종이며, 레일의 불균형과 같은 외부 요인이 없어도 발생할 수 있음이 밝혀졌다.[13] 마츠다이라의 연구는 널리 퍼져, 레일의 궤도 틀어짐을 원인으로 하는 설은 사라졌다.[13] 1951년 마츠다이라는 사행동 방지를 위한 2단 링크식 주행 장치를 개발했고,[13] 이는 2축 화물차의 속도 향상에 기여했다.
1960년대 초반, 영국 국철은 2축 화차의 속도 향상을 시도했지만 탈선 발생 증가로 어려움을 겪었다.[13] 영국 국철은 이 문제를 해결하기 위해 앨런 위켄스(Alan H Wickens)가 이끄는 연구팀을 구성하여 이론 및 실험 연구를 진행했다.[13] 1963년과 1965년에 실차 스케일 실험으로 사행동 한계 속도, 진동 모드를 측정하고 이론 예측과 비교했다. 위켄스는 차축 지지 강성에 주목하여 차축과 차체(또는 대차) 사이에 좌우 강성과 요잉 강성을 도입하는 설계 기법을 고안했다. 이러한 연구 성과는 영국 국철의 고속 화차 계획인 HSFV 시리즈(:en:High Speed Freight Vehicle) 개발에 반영되었다.
5. 3. 사행동을 억제하는 기구
사행동은 여러 가지 기구를 통해 억제할 수 있다. 대차와 차체의 결합부에서 차체와 대차 간의 요잉 회전에 적절한 저항을 줌으로써 대차의 흔들림 현상을 억제하는 기구가 설치되어 있다. 대차의 차체 지지 형식에 따라 다음과 같은 방법이 사용된다.- 볼스터 앵커: 볼스터 대차에서는 사이드 베어링에 의해 대차와 차체가 접촉하고 있어 이 사이의 마찰력이 사행동을 억제한다.[13] 또한, 볼스터 대차에는 차체에 견인력을 전달하기 위한 볼스터 앵커가 있는데, 이것으로 부차적으로 사행동 억제 효과를 얻을 수 있다.[13]

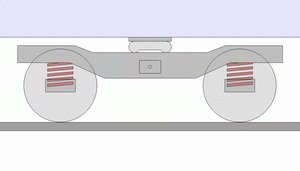

- 요댐퍼: 차체와 대차를 연결하는 댐퍼로, 고속 진동인 사행동만을 억제하고 곡선 구간에서의 완만한 회전은 허용한다. 볼스터리스 대차는 요댐퍼가 없을 때 공기 용수철의 감쇠 특성만으로 사행동에 저항한다. 요댐퍼는 차체와 대차의 전후방향을 구속하듯이 장착되며, 곡선 통과 시에는 신축을 허용하지만 고속 진동을 감쇠시켜 사행동 억제 효과를 낸다.[13] 한국에서는 KTX 전 차량이나 새마을호·무궁화호 객차 일부에 채용되었다.[13]
좌우 독립 차륜은 사행동 억제 대안으로 연구되고 있지만, 자기 조향 기능을 갖지 못해 다른 쪽 레일이나 차륜이 편마모되는 등의 문제가 있어 본격적으로 채용되지는 못하고 있다.[13]
5. 3. 1. 사이드 베어링과 볼스터 앵커
볼스터 대차에서는 사이드 베어링에 의해 대차와 차체가 접하고 있어 이 사이의 마찰력이 사행동을 억제하는 기능을 가지고 있다.[13] 또한 볼스터 대차에는 차체에 견인력을 전달하기 위한 볼스터 앵커를 장비하는데, 이것에 의해 부차적으로 사행동을 억제하는 효과를 얻을 수 있다. 베개 빔(볼스터)이 있는 보기 대차에서는 심접시라고 불리는 부분을 중심으로 대차 프레임과 베개 빔이 회전하고, 측받이라고 불리는 부분이 차량을 지지하여 대차 회전 시에 미끄러지는 구조로 되어 있다. 이 측받이에 적절한 마찰력을 발생시켜 사행동에 대한 저항을 발생시키고 있다.[13] 차체와 베개 빔 사이의 회전은 볼스터 앵커에 의해 구속되지만, 부착부에 적절한 강성의 고무 부시를 사용함으로써 회전 강성을 부여할 수 있다. 즉, 직선 주행 시 회전 변위가 작을 때는 볼스터 앵커 고무 부시에 의한 큰 강성으로 대차의 사행동을 억제하고, 곡선 통과 시 크게 대차가 회전하려고 할 때는 측받이의 마찰력을 넘어 베개 빔이 미끄러지면서 대차가 회전할 수 있는 구조이다.[13]5. 3. 2. 요댐퍼

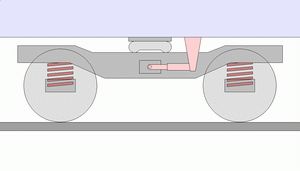

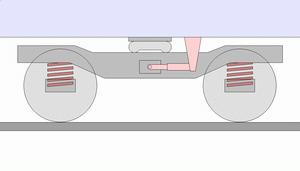

요댐퍼는 차체와 대차를 연결하는 댐퍼로, 고속 진동인 사행동만을 억제하고 곡선부에서의 완만한 회전은 허용하는 기구이다.

댐퍼는 빠른 움직임에만 저항하고 느린 움직임에는 저항하지 않는 특성을 가지고 있다. 이러한 특성을 이용하여 요댐퍼는 곡선부에서 대차의 완만한 회전은 허용하면서도 고속 진동인 사행동은 억제한다.

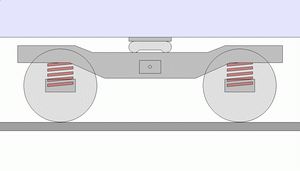

볼스터리스 대차의 경우 대차 회전은 공기 용수철의 변형으로 이루어진다. 요댐퍼가 없는 경우 공기 용수철의 감쇠 특성만으로 사행동에 저항하게 된다. 반면 요댐퍼는 차체와 대차의 전후방향을 구속하듯이 장착된다. 대차는 곡선 통과 시 회전해야 하므로 요댐퍼 자체는 신축을 허용하지만, 그 신축부는 고속 진동을 감쇠시키는 구조로 되어 있어 사행동 억제 효과를 낸다.
한국에서는 KTX 전 차량이나 새마을호·무궁화호 객차 일부(일명 쏘시미 대차 등)에 채용되었다.[13]
5. 3. 3. 그 외
좌우 독립 차륜은 사행동을 억제하는 대안으로 연구되고 있지만, 자기 조향 기능을 갖지 못해 다른 쪽 레일이나 차륜이 편마모되는 등의 문제가 있어 본격적으로 채용되지는 못하고 있다.[13] 최근 노면 전차에서는 좌우 독립 차륜 채용 사례가 늘고 있지만, 그 목적은 사행동 대책이 아닌 저상화이다.[13]6. 연구의 역사
1821년 조지 스티븐슨의 저작에서 1륜 차축의 셰이빙(蛇行) 현상, 즉 사행동 발생 원리에 대한 설명이 이미 이루어졌다.[13]。증기 기관차를 사용한 철도인 영국의 리버풀 앤 맨체스터 철도에서도 객차의 고정 축거가 매우 짧아 심한 셰이빙 진동이 발생했다는 평판이 있었다.[13]。1850년대에는 축거가 넓은 보기 대차가 발명되어 셰이빙 안정성이 향상되었다.[13]
사행동의 수리적 해석은 1883년 클링겔(W. Klingel)이 기하학적인 윤축의 운동 해석을 수행하여 1륜축의 기하학적 사행동 파장을 도출하면서 시작되었다.[13]。1916년에는 영국의 카터(F. W. Carter)가 차륜과 레일 사이에 작용하는 힘을 고려한 최초의 현실적인 운동 모델을 제시하고, 기관차의 사행동 해석에 관한 논문을 발표했다.[13]。카터는 차륜과 레일 사이의 크리프에 의한 접선력을 도입하여 동적인 불안정성이 발생한다는 것을 보였다.[13]。1920년부터 1930년에 걸쳐 카터는 운동 해석 논문을 발표하며, 차축 배치가 사행동 특성에 미치는 영향 등을 연구했다.[13]。
19세기에는 에드워드 라우스의 안정성 판별법(오늘날 라우스-후르비츠 안정성 판별법) 등의 시스템 안정성 해석 이론이 발달했다.[13]。카터는 라우스의 안정성 판별법을 차량의 운동 해석에 응용하여 사행동 안정성 해석을 달성했다.[13]。그러나 카터의 성과는 당시 철도 공학 분야에서 널리 확산되지 못했다.[13]。
1955년 UIC(국제철도연합)에서 횡동 운동의 수리 해석 문제에 대한 경쟁이 열렸다.[15] 2축차를 대상으로 횡동 운동 해석을 결정하는 것이 목적이었다.[13] 수상자는 알제리 대학교의 Possel 교수, 알스톰(Alstom)사의 Boutefoy 기술사, 일본국유철도의 마쓰다이라였으나, 완전한 해답은 제시되지 않았다.[13]
1962년부터의 일본 신칸센 시험 주행에서도 대차 횡동 운동이 기록되었으며, 비선형 특성에 기인하는 횡동 운동의 가능성이 인식되었다. 1960년대부터 1970년대에 걸쳐 컴퓨터 성능 향상으로 차량 운동 시뮬레이션이 발달했다.
뱀 운동은 철도 고속화를 저해하는 요인 중 하나였다.[14] 1955년 프랑스 국철이 전기 기관차로 시속 331km/h의 세계 기록을 달성했지만, 탈선 직전의 위험한 상태였다.[16]
일본에서는 마쓰다이라 등의 연구를 중심으로 뱀 운동 연구가 진행되었고, 1964년 도카이도 신칸센 개발에 성과가 투입되었다. 유럽에서도 고속 철도 기술이 발전하여, 1981년 프랑스의 TGV, 1991년 독일의 ICE가 개업했다. 뱀 운동 억제를 위한 요 댐퍼도 TGV 차량에서 처음 실용화되었으며,[13] 일본에서도 1992년 신칸센 300계 전동차에서 요 댐퍼를 장착한 볼스터리스 대차가 채용되었다.
1990년 TGV의 시험 주행에서 시속 515km/h를 기록했을 때도 주행 안정성은 문제가 없었다고 보고되었다.[13] 2013년 시점에서, 뱀 운동 억제 자체는 큰 문제가 되지 않게 되었지만,[14] 뱀 운동 억제와 곡선 통과 성능 확보의 양립은 여전히 철도 차량 설계의 과제로 남아있다.[14]
