1. 개요

M72 LAW는 제2차 세계 대전 이후 전차와 장갑차를 제압하기 위해 개발된 일회용 보병 휴대용 무기이다. 고체 로켓 추진 방식을 사용하며, 소형화된 바주카포와 판처파우스트의 장점을 결합했다. 1960년대부터 운용되었으며, M72는 로켓탄이 발사기에 장전된 상태로 지급되는 일회용 무기이다. M72는 베트남 전쟁, 이라크 전쟁, 아프가니스탄 전쟁 등에서 사용되었으며, 현재도 여러 국가에서 운용되고 있다.

더 읽어볼만한 페이지

  • 대전차 로켓 - 바주카
    바주카는 제2차 세계 대전 중 미국에서 개발된 어깨에 메고 쏘는 대전차 로켓 발사기로, 다양한 모델과 구경의 로켓탄을 사용했으며, 한국 전쟁에서 한계를 보인 후 M67 무반동총 등으로 대체되었지만 2020년까지도 사용되었다.
  • 대전차 로켓 - RPG-7
    RPG-7은 제2차 세계 대전 말 독일의 판처파우스트 250을 발전시킨 휴대용 대전차 로켓 발사기로, 1961년 소련군에 채용되어 전 세계 분쟁 지역에서 널리 사용되었다.
M72 LAW
M72 LAW

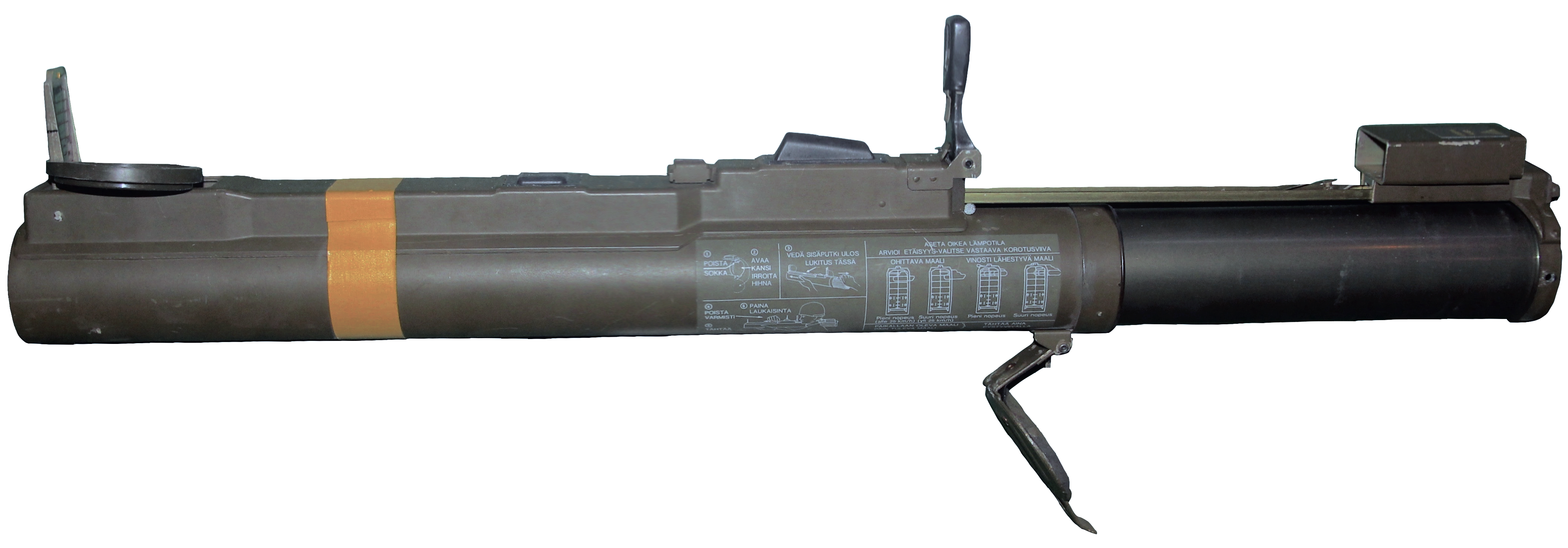

펼쳐진 M72 LAW
종류대전차 로켓 추진 유탄 발사기
원산지미국
사용 국가"사용국" 참고
사용된 전쟁베트남 전쟁
캄보디아 내전
라오스 내전
중월전쟁
레바논 내전
니카라과 혁명
포클랜드 전쟁
엘살바도르 내전
걸프 전쟁
부건빌 내전
소말리아 내전
보스니아 전쟁
아프가니스탄 전쟁 (2001년~2021년)
이라크 전쟁
시리아 내전
예멘 내전 (2015년~현재)
러시아-우크라이나 전쟁
이스라엘-하마스 전쟁
설계자FA 스피날, CB 위크스, PV 초이트
설계 시기1963년 (특허 출원)
제조사NAMMO (라우포스, 노르웨이)
남모 디펜스 시스템 (메사, 애리조나주)
MKEK (터키, 라이선스 생산)
무게2.5kg (M72A1–3) / 3.6kg (M72A4–7)
길이 (비무장)63cm
길이 (무장)88cm
구경66mm
발사 속도145m/s
유효 사거리200m, 220m (A4-7)
탄두성형 작약탄
작동 방식점화식, 기저 신관
추가 정보
작동 방식로켓 추진

2. 역사

wikitext

1961년 LAW 시제품. 앞덮개 역할도 했던 거부된 조준기를 보여준다.


제2차 세계 대전에서 전차 및 기타 장갑차의 중요성이 증가함에 따라 이를 제압할 휴대용 보병 무기의 필요성이 생겼다. 초기에는 몰로토프 칵테일, 화염방사기 등이 사용되었으나, 표적에 근접해야 했기에 사용하기 어렵고 위험했다.

미국 육군은 최초의 로켓 추진 유탄 발사기인 바주카포를 도입했다. 바주카포는 성공적이었지만, 크고 손상되기 쉬우며 2인 1조의 운용 인원이 필요했다는 단점이 있었다. 독일은 일회용 발사기로 저렴하고 특별한 훈련이 필요 없는 1인용 대안인 판처파우스트를 개발하여 ''폴크슈투름'' 자위대 연대에 지급했다.

M72 LAW는 이러한 두 무기의 결합체이다. 기본 원리는 소형화된 바주카포이며, 가벼운 무게와 저렴한 가격은 판처파우스트에 필적한다.

1960년대부터 운용된 M72는 미리 탄약이 발사기에 장전된 상태로 지급되는 일회용 무기라는 점에서 판처파우스트의 계보를 잇지만, 소형 경량의 로켓탄을 장전하고 있다는 점에서 획기적인 것이었다.

M72을 발사하는 미 해병대원(포트 A.P. 힐, 2015년)


고체 로켓 추진 장치는 1959년 레드스톤 병기고(Redstone Arsenal)에 새로 설립된 로옴 앤드 하스(Rohm and Haas) 연구소에서 개발되었으며, 전체 시스템은 노리스 서머도어(Norris Thermador)의 헤세-이스턴(Hesse-Eastern) 사업부의 폴 V. 초이트(Paul V. Choate), 찰스 B. 위크스(Charles B. Weeks), 프랭크 A. 스피넬(Frank A. Spinale) 등에 의해 설계되었다.[8] 미국의 생산은 1963년 헤세-이스턴(Hesse-Eastern)에서 시작되어 1983년에 종료되었으며, 현재는 노르웨이의 남모 라우포스 AS(Nammo Raufoss AS)와 그 자회사인 애리조나의 남모 방위 시스템(Nammo Defense Systems, 구 남모 탈리 Inc.(Nammo Talley Inc.))에서 생산하고 있다.[9]

M72는 베트남 전쟁 시대의 무기로, 대부분 SMAW 로켓런처나 M136 AT4로 교체되었지만 일부는 현역으로 남아 있다. 1990년대에는 개량형인 M72A4-A7까지 등장했다. 저렴하고 간편한 M72는 등장 초기부터 진지나 시가지에 숨은 적이나 화력을 공격하는 무기로 사용되었으며, 최근 이라크 전쟁, 아프가니스탄 전쟁에서도 미군과 캐나다군이 사용했다.

1971년 대한민국 육군이 M72 LAW를 도입했다. 2019년 기준으로 대한민국 육군에서 M72 LAW를 계속 사용 중이지만, 수명이 지난 상태이다. 한편, 미국 육군은 2019년 기준으로 한 발에 1600만원 하는 스웨덴 사브의 AT4를 사용하고 있다.

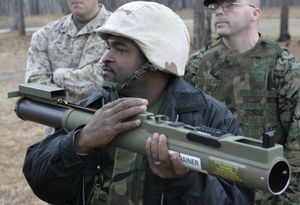

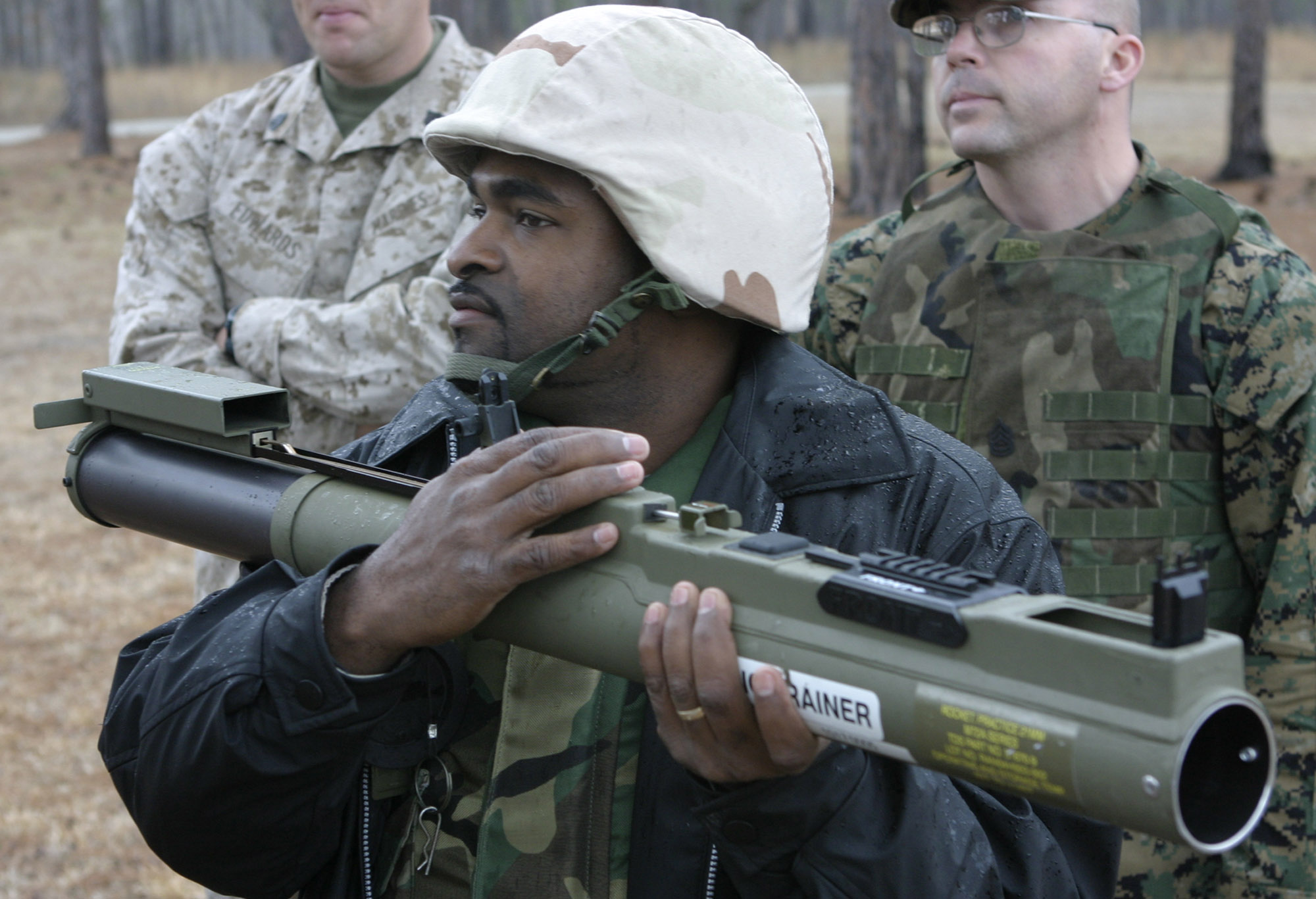

M72A7 사격 훈련 장비, 피카티니 레일이 보임


호주군은 베트남 전쟁 이후부터 M72 로켓을 사용해 왔으며,[17][18] 현재는 M72A6형을 건물 파괴 및 보조 대전차 무기로 사용하고 있다.[19] 이는 일반 보병 소대급 부대에서 사용되며, 칼 구스타프 무반동총과 재블린 미사일을 보완한다.[20]

핀란드군은 M72 LAW를 ''66 KES 75''(M72A2, 현재는 사용 중단)와 ''66 KES 88''(M72A5)이라는 명칭으로 사용한다.[23] 관통력이 낮아 주로 경장갑 표적에 사용되며, 핀란드군에서 가장 일반적인 대전차 무기이다. 핀란드는 M72 EC LAW Mk.I 버전(''66 KES 12'')[23]과 M72 ASM RC(''66 KES 12 RAK'')[25]를 운용하고 있다.

1973년 욤키푸르 전쟁 당시 니켈 그래스 작전의 일환으로 이스라엘에 처음 도입된 LAW는 이스라엘 보병의 주요 경(輕)대전차 무기이다.[26]

노르웨이는 2022년 러시아의 침공에 대응하여 우크라이나에 M72 LAW를 지원했다.[27][28] 캐나다는 2023년 러시아-우크라이나 전쟁에서 사용하기 위해 우크라이나에 M72 LAW 4,500기를 공급했다.[21]

대한민국 국군(대만)은 M72 LAW를 보조 대전차 무기로 사용하며, 역설계하여 "66mm 1식 대전차 로켓"으로 제작하기도 했다. 2008년부터는 케스트렐(67mm) 모델로 발전했다.

튀르키예군은 M72A2와 A3의 성능 및 특징을 혼합한 HAR-66(''Hafif Antitank Roketi'', '경(輕)대전차 로켓')을 사용하며, 대인(對人)탄두 버전인 "''Eşek Arısı''"('말벌')도 개발했다.[29]

영국 육군은 "로켓 66mm HEAT L1A1"이라는 명칭으로 NAMMO M72를 사용했지만, 1980년대에 LAW 80으로 대체되었다.[30] 포클랜드 전쟁에서 아르헨티나군 방어진지를 제압하는 데 사용되었고,[31] 긴급 작전 요구(Urgent Operational Requirement) 프로그램에 따라 M72A9 변형이 "경량 대구조물탄" (LASM, light anti-structure munition)으로 재도입되었다.[33][34][35]

미 해병대는 랄리 방위(Talley Defense)와 M72A7에 대한 계약을 체결하여 2011년에 납품을 완료했다.[40][41] M72A7은 둔감탄 탄두, 피카티니 레일 등의 개선 사항을 포함한다.[42]

베트남 인민군 화학부대는 베트남 전쟁 중에 노획한 M72A1 및 M72A2 LAW를 다연장 발사가 가능하도록 개조하여 사용했다.

  • M72 LAW영어 운용 국가: 오스트레일리아 (AUS), 벨기에 (BEL), 캐나다 (CAN), 콜롬비아 (COL), 칠레 (CHI), 키프로스 (CYP), 덴마크 (DEN), 이집트 (EGY), 엘살바도르 (SLV), 이스라엘 (ISR), 말레이시아 (MAL), 핀란드 (FIN), 그리스 (GRE), 키르기스스탄 (KGZ), 리투아니아 (LIT), 모로코 (MAR), 네덜란드 (NLD), 뉴질랜드 (NZL), 노르웨이 (NOR), 필리핀 (PHL), 폴란드 (POL), 포르투갈 (PRT), 루마니아 (ROM), 타이완 (TWN), 태국 (THA), 튀르키예 (TUR), 미국 (USA), 예멘 (YEM), 베트남 (VNM)

2. 1. 개발 배경

제2차 세계 대전에서 전차 및 기타 장갑차의 중요성이 증가함에 따라 이를 제압할 휴대용 보병 무기의 필요성이 생겼다. 초기에는 몰로토프 칵테일, 화염방사기 등이 사용되었으나, 표적에 근접해야 했기에 사용하기 어렵고 위험했다.

미국 육군은 최초의 로켓 추진 유탄 발사기인 바주카포를 도입했다. 바주카포는 성공적이었지만, 크고 손상되기 쉬우며 2인 1조의 운용 인원이 필요했다는 단점이 있었다. 독일은 일회용 발사기로 저렴하고 특별한 훈련이 필요 없는 1인용 대안인 판처파우스트를 개발하여 ''폴크슈투름'' 자위대 연대에 지급했다.

M72 LAW는 이러한 두 무기의 결합체이다. 기본 원리는 소형화된 바주카포이며, 가벼운 무게와 저렴한 가격은 판처파우스트에 필적한다.

1960년대부터 운용된 M72는 미리 탄약이 발사기에 장전된 상태로 지급되는 일회용 무기라는 점에서 판처파우스트의 계보를 잇지만, 소형 경량의 로켓탄을 장전하고 있다는 점에서 획기적인 것이었다.

M72는 베트남 전쟁 시대의 무기로, 대부분 SMAW 로켓런처나 M136 AT4로 교체되었지만 일부는 현역으로 남아 있다. 1990년대에는 개량형인 M72A4-A7까지 등장했다. 저렴하고 간편한 M72는 등장 초기부터 진지나 시가지에 숨은 적이나 화력을 공격하는 무기로 사용되었으며, 최근 이라크 전쟁, 아프가니스탄 전쟁에서도 미군과 캐나다군이 사용했다.

2. 2. 개발 및 생산

고체 로켓 추진 장치는 1959년 레드스톤 병기고(Redstone Arsenal)에 새로 설립된 로옴 앤드 하스(Rohm and Haas) 연구소에서 개발되었으며, 전체 시스템은 노리스 서머도어(Norris Thermador)의 헤세-이스턴(Hesse-Eastern) 사업부의 폴 V. 초이트(Paul V. Choate), 찰스 B. 위크스(Charles B. Weeks), 프랭크 A. 스피넬(Frank A. Spinale) 등에 의해 설계되었다.[8] 미국의 생산은 1963년 헤세-이스턴(Hesse-Eastern)에서 시작되어 1983년에 종료되었으며, 현재는 노르웨이의 남모 라우포스 AS(Nammo Raufoss AS)와 그 자회사인 애리조나의 남모 방위 시스템(Nammo Defense Systems, 구 남모 탈리 Inc.(Nammo Talley Inc.))에서 생산하고 있다.[9]

1960년대부터 운용되었다. 미리 탄약이 발사기에 장전된 상태로 지급되는 일회용 무기라는 아이디어는 1943년 독일에서 개발된 판처파우스트(Panzerfaust)의 계보를 잇지만, 소형 경량의 로켓탄을 장전하고 있다는 점에서 M72는 획기적인 것이었다.

M72는 베트남 전쟁 시대의 무기로, 대부분 SMAW 로켓런처나 M136 AT4로 교체되었지만 일부는 현역으로 남아 있다. 1990년대에는 개량형인 M72A4-A7까지 등장했다.

저렴하고 간편한 M72는 등장 초기부터 진지나 시가지에 숨은 적이나 화력을 공격하는 무기로 사용되었다. 최근 이라크 전쟁, 아프가니스탄 전쟁에서도 미군과 캐나다군이 사용했다.

2. 3. 대한민국 육군의 도입 및 운용

1971년 대한민국 육군이 M72 LAW를 도입했다. 2019년 기준으로 대한민국 육군에서 M72 LAW를 계속 사용 중이지만, 수명이 지난 상태이다. 한편, 미국 육군은 2019년 기준으로 한 발에 1600만원 하는 스웨덴 사브의 AT4를 사용하고 있다.

2. 4. 기타 국가에서의 운용

M72 LAW는 1963년 미국 육군에 실전배치되었고, 1971년에는 대한민국 육군이 도입했다. 2019년 기준으로 대한민국 육군에서는 수명이 지난 M72 LAW를 계속 사용하고 있으며, 미국 육군은 한 발에 1600만원 하는 스웨덴 사브의 AT4를 사용 중이다.

호주군은 베트남 전쟁 이후부터 M72 로켓을 사용해 왔으며,[17][18] 현재는 M72A6형을 건물 파괴 및 보조 대전차 무기로 사용하고 있다.[19] 이는 일반 보병 소대급 부대에서 사용되며, 칼 구스타프 무반동총과 재블린 미사일을 보완한다.[20]

핀란드군은 M72 LAW를 ''66 KES 75''(M72A2, 현재는 사용 중단)와 ''66 KES 88''(M72A5)이라는 명칭으로 사용한다.[23] 관통력이 낮아 주로 경장갑 표적에 사용되며, 핀란드군에서 가장 일반적인 대전차 무기이다. 핀란드는 M72 EC LAW Mk.I 버전(''66 KES 12'')[23]과 M72 ASM RC(''66 KES 12 RAK'')[25]를 운용하고 있다.

1973년 욤키푸르 전쟁 당시 니켈 그래스 작전의 일환으로 이스라엘에 처음 도입된 LAW는 이스라엘 보병의 주요 경(輕)대전차 무기이다.[26]

노르웨이는 2022년 러시아의 침공에 대응하여 우크라이나에 M72 LAW를 지원했다.[27][28] 캐나다는 2023년 러시아-우크라이나 전쟁에서 사용하기 위해 우크라이나에 M72 LAW 4,500기를 공급했다.[21]

대한민국 국군(대만)은 M72 LAW를 보조 대전차 무기로 사용하며, 역설계하여 "66mm 1식 대전차 로켓"으로 제작하기도 했다. 2008년부터는 케스트렐(67mm) 모델로 발전했다.

튀르키예군은 M72A2와 A3의 성능 및 특징을 혼합한 HAR-66(''Hafif Antitank Roketi'', '경(輕)대전차 로켓')을 사용하며, 대인(對人)탄두 버전인 "''Eşek Arısı''"('말벌')도 개발했다.[29]

영국 육군은 "로켓 66mm HEAT L1A1"이라는 명칭으로 NAMMO M72를 사용했지만, 1980년대에 LAW 80으로 대체되었다.[30] 포클랜드 전쟁에서 아르헨티나군 방어진지를 제압하는 데 사용되었고,[31] 긴급 작전 요구(Urgent Operational Requirement) 프로그램에 따라 M72A9 변형이 "경량 대구조물탄" (LASM, light anti-structure munition)으로 재도입되었다.[33][34][35]

미 해병대는 랄리 방위(Talley Defense)와 M72A7에 대한 계약을 체결하여 2011년에 납품을 완료했다.[40][41] M72A7은 둔감탄 탄두, 피카티니 레일 등의 개선 사항을 포함한다.[42]

베트남 인민군 화학부대는 베트남 전쟁 중에 노획한 M72A1 및 M72A2 LAW를 다연장 발사가 가능하도록 개조하여 사용했다.

  • M72 LAW영어 운용 국가: 오스트레일리아 (AUS), 벨기에 (BEL), 캐나다 (CAN), 콜롬비아 (COL), 칠레 (CHI), 키프로스 (CYP), 덴마크 (DEN), 이집트 (EGY), 엘살바도르 (SLV), 이스라엘 (ISR), 말레이시아 (MAL), 핀란드 (FIN), 그리스 (GRE), 키르기스스탄 (KGZ), 리투아니아 (LIT), 모로코 (MAR), 네덜란드 (NLD), 뉴질랜드 (NZL), 노르웨이 (NOR), 필리핀 (PHL), 폴란드 (POL), 포르투갈 (PRT), 루마니아 (ROM), 타이완 (TWN), 태국 (THA), 튀르키예 (TUR), 미국 (USA), 예멘 (YEM), 베트남 (VNM)

3. 구조

이 무기는 안쪽과 바깥쪽 두 개의 관으로 구성된 발사기에 로켓이 장착된 형태이다. 닫힌 상태에서 바깥쪽 조립체는 로켓과 로켓을 작동시키는 타격식 점화 장치를 위한 방수 용기 역할을 한다. 바깥쪽 관에는 방아쇠, 조준 손잡이, 전방 및 후방 조준기, 후면 덮개가 포함되어 있다. 안쪽 관에는 발사핀 조립체(핀 고정 레버 포함)를 수납하는 채널 조립체가 들어 있다. 안쪽 관이 펼쳐지면 채널 조립체에 의해 안내되어 후방으로 텔레스코핑 방식으로 확장되며, 이는 바깥쪽 관의 방아쇠 하우징 조립체의 정렬 슬롯을 따라 움직인다. 이로 인해 핀 고정 레버가 바깥쪽 관의 방아쇠 조립체 아래로 이동하여 안쪽 관을 펼쳐진 위치에 고정하고 무기를 장전한다. 일단 장전되면, 발사기가 원래 상태로 접혀도 무기는 더 이상 방수가 되지 않는다. 이것은 약 200m 사정거리를 가진 직접 조준 무기이다.[42]

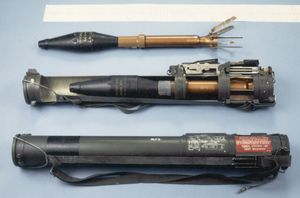

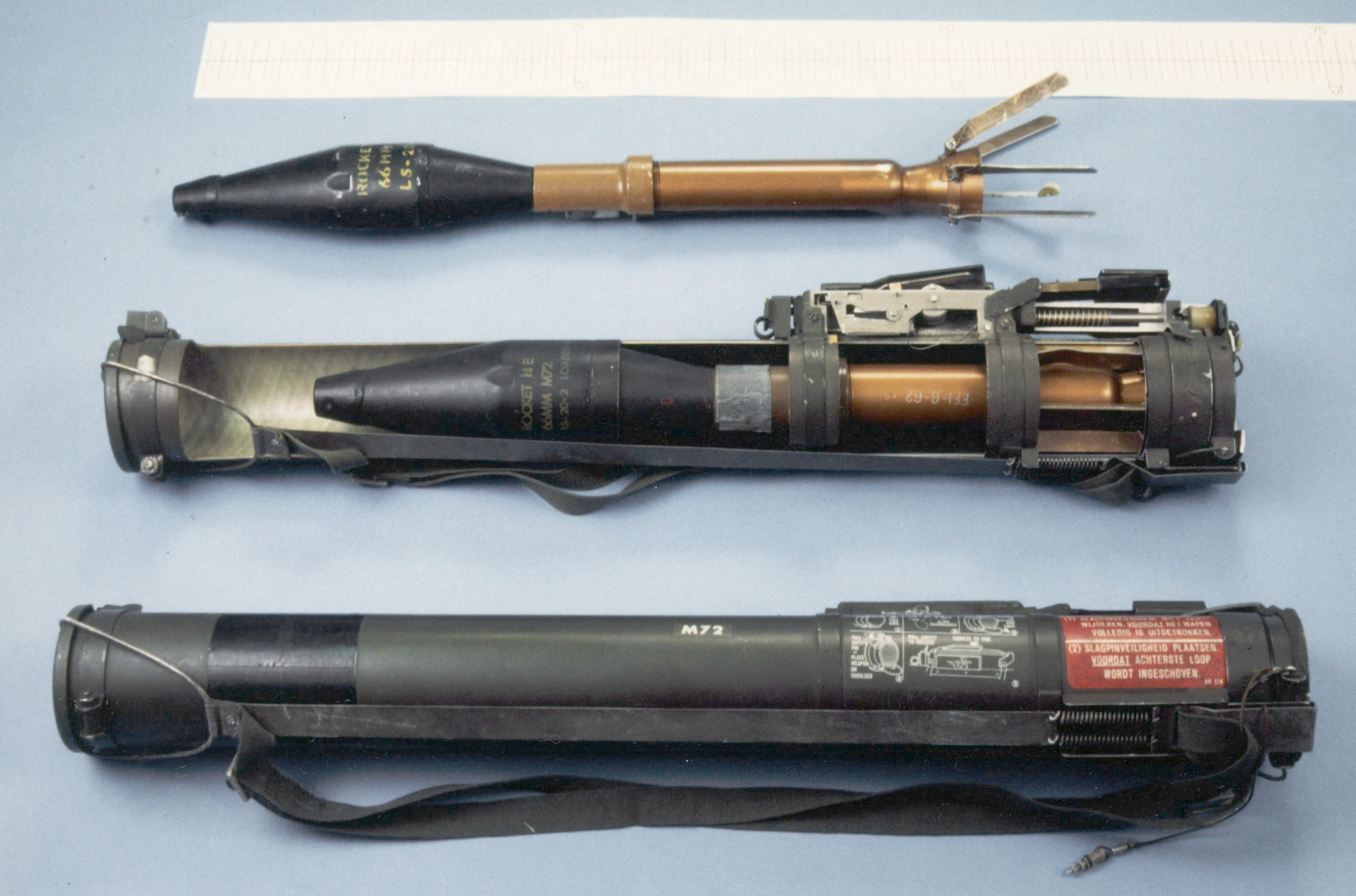

M72 로켓과 발사기 단면도


1960년대 조지아주 벤닝 요새에서의 M72 시연


=== 발사 원리 ===

발사 시 후방 관의 격철이 프라이머에 충돌하여 소량의 화약이 점화되고, 이 화약은 로켓 후방의 관을 따라 "번개처럼" 내려가 로켓 모터의 추진제에 불을 붙인다. 로켓 모터는 발사기의 구멍을 벗어나기 전에 완전히 연소되며, 약 760°C의 배면 폭발 가스를 발생시킨다. 로켓 모터는 큰 반동 없이 66mm 탄두를 전방으로 추진한다. 탄두가 발사기에서 나오면 로켓 관 바닥에서 6개의 날개가 튀어나와 탄두의 비행을 안정시킨다.

포장 상자를 사용하여 M72의 배면 폭발 위험을 보여주고 있다.


=== 탄두 ===

M31 HEAT 소총 수류탄 탄두에서 개발된 초기 LAW 탄두는 간단한 압전 신관 시스템을 사용한다. 표적과 충돌하면 코 부분의 앞쪽이 부서지면서 마이크로초 단위의 전류가 발생하고, 이 전류는 탄두 바닥에 있는 부스터 장약을 폭발시켜 주 탄두 장약을 작동시킨다. 주 장약의 힘으로 구리 라이너가 방향성 입자 제트로 변형되며, 탄두 크기에 비해 엄청난 관통력을 발휘한다.

=== 안전 장치 ===

신관 바닥에 있는 독특한 기계식 후퇴 안전 장치는 미사일이 관에서 가속될 때까지 회로를 접지 상태로 유지한다. 가속으로 안전 장치의 세 개의 디스크가 연속적으로 90° 회전하여 접지 상태를 해제하고, 압전 결정이 충돌 시 파괴되면 신관의 코에서 바닥까지 회로가 완성된다.

건물 내부에서 발사할 수 있지만, 건물은 최소 3.7m x 4.6m 크기(약 50m3 부피)여야 하며 충분한 환기가 필요하다.[10][11] 미 육군은 이전에 이 무기를 밀폐된 공간에서 발사해도 안전하다고 평가했지만, 더 안전한 AT4 CS가 도입된 2010년 이후 이 등급이 제거되었다.[12] 그러나 일부 최신 LAW 변형은 특히 밀폐된 공간에서 발사(FFE) 기능을 위해 설계되었다.[13]

2021년 말, 남모(Nammo)는 LAW를 장착한 다중 로터 무인 항공기(UAV) 개념을 공개했다. 관이 아래쪽을 향하도록 장착되어 드론 조종사는 3~4km 떨어진 곳에서 상공 공격 위치를 유지하면서 전차와 장갑차에 발사할 수 있다.[14]

3. 1. 발사 원리

M72 LAW는 한 발의 고폭탄을 두 개의 관을 일렬로 연결한 발사기로 구성되어 있다. 운반 시에는 알루미늄으로 된 발사기 후부가 유리섬유 강화플라스틱으로 된 전방 발사기 안에 수납된다. 이 상태에서는 발사기가 방수 용기 역할을 하고, 탄약의 점화 계통이 차단되어 안전하게 운반할 수 있다.

발사기 전면에는 상단에 밀어 넣는 방식의 방아쇠와 접이식 조준기, 하단에 후방 가스 분출구 덮개가 있다. 발사기 후면에는 점화 장치가 설치되어 있다. 후부를 펼치면 점화 계통이 연결되어 사격이 가능해진다. 발사기를 한 번 펼친 후 다시 후부를 수납하여 운반 상태로 돌려놓더라도 방수 기능은 회복되지 않는다.

탄약은 구경 66mm의 고폭탄으로, PIBD 뇌관과 탄도를 안정시키는 6개의 날개가 있는 고정탄이다. 날개는 탄체 하단에 있으며, 경첩을 통해 앞쪽으로 접힌 상태로 장전되어 있다. 위력은 300mm 이상의 장갑을 관통할 수 있다. 이 로켓탄의 설계는 1950년대부터 사용되어 온 M31 HEAT 라이플 수류탄(M31 HEAT Rifle Grenade)의 것을 준거로 하고 있다.

사격 자세는 후부를 펼친 발사기를 어깨에 멘 채 발사한다. 조준은 25m 간격의 눈금이 있는 조준기를 통해 조준한다. 방아쇠 앞의 손잡이를 앞으로 당겨 안전장치를 해제하고 방아쇠를 당기면 탄약에 내장된 추진제가 연소하여 약 760℃의 가스를 후방으로 분출하여 거의 무반동으로 발사된다.

후방 위험 지역은 축선 후방 좌우 30° 거리 40m 범위이며, 발사 시에는 이 범위에 고온의 가스를 분출한다. 한 번 사격한 발사기는 다음 탄환을 재장전할 수 없으며, 폐기하는 일회용이다.

3. 2. 탄두

M72 LAW의 최초 탄두는 30cm 두께의 장갑을 관통할 수 있었다.[15][16] M72 LAW의 훈련용 변형인 M190은 재장전이 가능하며 35mm M73 훈련 로켓을 사용한다. M72에는 특수 추적탄을 사용하는 소구경 훈련 장치도 있으며, 핀란드군이 사용하는 훈련용 변형은 7.62mm 추적탄을 발사한다. 미 육군은 M72에 사용된 M54 로켓 모터를 기반으로 한 다른 66mm 로켓도 시험했는데, M74 TPA(증점 발화제)는 TEA(트리에틸알루미늄)로 채워진 소이탄 탄두를 가지고 있으며, M202A1 FLASH(화염 공격 휴대용 발사기) 4연장 발사기에 사용되었다. XM96 RCR(폭동 진압 로켓)은 군중 통제를 위한 최루탄이 채워진 탄두를 가지고 있으며 M202에도 사용될 예정이었지만, 실전 배치되지는 않았다.

탄약은 구경 66mm의 고폭탄으로, PIBD 뇌관과 탄도를 안정시키는 6개의 날개가 있는 고정탄이다. 날개는 탄체 하단에 있으며, 경첩을 통해 앞쪽으로 접힌 상태로 장전되어 있다. 위력은 300mm 이상의 장갑을 관통할 수 있다. 이 로켓탄의 설계는 1950년대부터 사용되어 온 M31 HEAT 라이플 수류탄(M31 HEAT Rifle Grenade)의 것을 준거로 하고 있다.

변형관통력 (mm)
M72/A1200
M72A2/A3/A5300
M72A4350
M72A6/A7150
M72 EC Mk.1450
M72 EC Mk.2300
M247~300[47]


3. 3. 안전 장치

M72 LAW의 운반 시에는 알루미늄으로 된 발사기 후부가 유리섬유 강화플라스틱으로 된 전방 발사기 안에 수납된다. 이 상태에서는 발사기가 방수 용기 역할을 하고, 탄약의 점화 계통이 차단되어 안전하게 운반할 수 있다. 발사기 전면에는 상단에 밀어 넣는 방식의 방아쇠와 접이식 조준기, 하단에 후방 가스 분출구 덮개가 있다. 발사기 후면에는 점화 장치가 설치되어 있다.

후부를 펼치면 점화 계통이 연결되어 사격이 가능해진다. 발사기를 한 번 펼친 후 다시 후부를 수납하여 운반 상태로 돌려놓더라도 방수 기능은 회복되지 않는다. 사격은 후부를 펼친 발사기를 어깨에 멘 채 발사하며, 조준은 25m 간격의 눈금이 있는 조준기를 통해 이루어진다. 방아쇠 앞의 손잡이를 앞으로 당겨 안전장치를 해제하고 방아쇠를 당기면 탄약에 내장된 추진제가 연소하여 약 760℃의 가스를 후방으로 분출하여 거의 무반동으로 발사된다.

후방 위험 지역은 축선 후방 좌우 30° 거리 40m 범위이며, 발사 시에는 이 범위에 고온의 가스를 분출한다. 한 번 사격한 발사기는 다음 탄환을 재장전할 수 없으며, 폐기하는 일회용이다.

4. 제원 (M72A2 및 M72A3)

M72 LAW 발사


M72 LAW 발사기는 전개 시 1m 미만, 수납 시 67cm이다. 무게는 M72A2 완제품이 2.3kg, M72A3 완제품이 2.5kg이다. 발사 기구는 타격식이며, 전방 조준기는 25m 간격으로 눈금이 새겨진 십자선, 후방 조준기는 온도 변화에 자동으로 조정되는 조준경을 사용한다.

M72 LAW의 로켓은 구경 66 mm, 길이 508 mm, 무게 1.8 kg이다.[48] 로켓의 초속은 145 m/s이며, 최대 사거리는 1,000 m이다.[48] 최소 사거리(전투)와 최소 작동 사거리는 모두 10 m이다.[48] 관통력은 300 mm이다.[48] 고정 표적에 대한 유효 사거리는 200m, 이동 표적에 대한 유효 사거리는 165m이며, 이 범위를 넘어가면 명중률이 50% 미만으로 떨어진다.[48]

4. 1. 발사기

M72 LAW 발사기는 전개 시 1m 미만, 수납 시 67cm이다. 무게는 M72A2 완제품이 2.3kg, M72A3 완제품이 2.5kg이다. 발사 기구는 타격식이며, 전방 조준기는 25m 간격으로 눈금이 새겨진 십자선, 후방 조준기는 온도 변화에 자동으로 조정되는 조준경을 사용한다.

4. 2. 로켓

M72 LAW의 로켓은 구경 66 mm, 길이 508 mm, 무게 1.8 kg이다.[48] 로켓의 초속은 145 m/s이며, 최대 사거리는 1,000 m이다.[48] 최소 사거리(전투)와 최소 작동 사거리는 모두 10 m이다.[48] 관통력은 300 mm이다.[48] 고정 표적에 대한 유효 사거리는 200m, 이동 표적에 대한 유효 사거리는 165m이며, 이 범위를 넘어가면 명중률이 50% 미만으로 떨어진다.[48]

5. 파생형

M72는 초기 생산형이다. M72A1과 M72A2는 추진제가 개량되었다. M72A3는 M72A1/A2에서 안전장치를 개량하였다. M72A4는 폭약과 발사기를 개량하였고, M72A5는 M72A3에서 발사기를 개량하였다. M72A6는 폭약과 발사기를 개량하고 후방 분사 가스를 조정하였다. M72A7은 M72A6의 미국 해군 사양 모델이다.

M72E8은 M72A7에서 은폐 사격(FFE/Fire-From-Enclosure) 기능을 추가하고, 개량형 발사기로 변경되었다. M72E9는 관통력을 강화하고, 개량형 발사기로 변경되었다. M72E10은 유탄에 의한 파편 효과가 추가되고, 개량형 발사기로 변경되었다.

소련제 RPG-18과 RPG-22, 체코슬로바키아제 RPG-75, 유고슬라비아제 M80 로켓 발사기는 M72 LAW와 마찬가지로 휴대 시에는 접었다가 발사 준비 시에 펼치는 총신 구조를 가지고 있다.

M202 4연장 소이 로켓 발사기는 M72와 같은 구경 66mm이며, 탄약을 공유할 수 있다.

5. 1. 대한민국 제식 파생형

M72 LAW의 초기 생산형은 M72이다. M72A1과 M72A2는 추진제가 개량되었다. M72A3는 M72A1/A2에서 안전장치가 개량된 형식이다. M72A4는 폭약과 발사기가 개량되었고, M72A5는 M72A3에서 발사기가 개량되었다. M72A6는 폭약과 발사기를 개량하고 후방 분사 가스를 조정하였다. M72A7은 M72A6의 미국 해군 사양 모델이다.

M72E8은 M72A7에서 은폐 사격(FFE/Fire-From-Enclosure) 기능을 추가하고, 개량형 발사기로 변경되었다. M72E9는 관통력을 강화하고, 개량형 발사기로 변경되었다. M72E10은 유탄에 의한 파편 효과가 추가되고, 개량형 발사기로 변경되었다.

소련제 RPG-18과 RPG-22, 체코슬로바키아제 RPG-75, 유고슬라비아제 M80 로켓 발사기는 M72 LAW와 마찬가지로 휴대 시에는 접었다가 발사 준비 시에 펼치는 총신 구조를 가지고 있다.

M202 4연장 소이 로켓 발사기는 M72와 같은 구경 66mm이며, 탄약을 공유할 수 있다.

6. 운용 국가

M72 LAW는 여러 국가에서 운용되고 있다.


  • 호주는 베트남 전쟁 이후부터 M72 로켓을 사용해왔으며,[17][18] 현재는 M72A6형을 건물 파괴 및 보조 대전차 무기로 사용한다.[19] 호주 국방군은 M72A6를 일반 보병 소대급 부대에서 운용하며, 재블린 미사일과 칼 구스타프 무반동총을 보완한다.[20]
  • 캐나다는 러시아-우크라이나 전쟁에서 사용하기 위해 우크라이나에 M72 LAW 4,500기를 ''M72A5-C1''이라는 제식명으로 공급했다.[21][22]
  • 핀란드군은 M72 LAW를 ''66 KES 75''(M72A2, 현재는 사용 중단)와 ''66 KES 88''(M72A5)이라는 명칭으로 사용한다.[23] 핀란드는 M72 EC LAW Mk.I 버전(''66 KES 12'')으로 업그레이드했으며, 이 버전은 균질압연강판 450mm 관통력을 가진다.[24] 벙커 파괴용 버전인 M72 ASM RC(''66 KES 12 RAK'')도 운용한다.[25]
  • 이스라엘은 1973년 욤키푸르 전쟁 당시 니켈 그래스 작전의 일환으로 LAW를 도입하여, 현재의 이스라엘-하마스 전쟁을 포함한 여러 전쟁과 분쟁에서 보병의 주요 경(輕)대전차 무기로 사용했다.[26]
  • 노르웨이는 2022년 러시아의 우크라이나 침공에 대응하여 M72 LAW를 우크라이나에 기증했다.[27][28]
  • 대한민국은 M72 LAW를 보조 대전차 무기로 사용하며, BGM-71 TOW 대전차 무기와 재블린의 백업으로 활용한다. M72 A2를 기반으로 "66mm 1식 대전차 로켓"을 역설계하여 제작하기도 하였다.
  • 터키군은 M72A2와 A3의 성능 및 특징을 혼합한 HAR-66(''Hafif Antitank Roketi'', '경(輕)대전차 로켓')을 사용하며, 대인(對人)탄두 버전인 "''Eşek Arısı''"('말벌')도 자체 개발했다.[29]
  • 영국 육군은 "로켓 66mm HEAT L1A1"이라는 명칭으로 NAMMO M72를 사용했지만, 1980년대에 LAW 80으로 대체되었다.[30] 포클랜드 전쟁에서 아르헨티나군 방어진지를 제압하는 데 사용되었고,[31] 사우스조지아 침공 당시 군함 ARA 게리코(Guerrico)에 피해를 입히기도 했다.[32] 이후 M72A9 변형이 "경량 대구조물탄"(LASM)으로 재도입되었다.[33][34][35]
  • 미국은 베트남 전쟁에서 LAW를 사용했으며,[36] 이후 AT4로 대체되었으나, 이라크 전쟁과 아프가니스탄 전쟁에서 다시 사용되었다. 미 해병대는 M72A7를 도입하여 운용 중이다.[40][41][42]


그 외에도, 아르헨티나(M72A3),[49] 오스트리아,[50] 벨기에,[50] 브라질 (해군, M72A2),[51] 칠레 (M72A3),[50] 키프로스, 덴마크 (M72A7, M72 EC),[54][55] 이집트,[56] 엘살바도르,[57] 이탈리아 (M72A5),[58][59] 일본 육상자위대,[60] 말레이시아,[61][62] 조지아,[63] 그리스,[64] 이라크,[65] 코소보, 키르기스스탄,[66][67] 룩셈부르크,[50] 리투아니아 국가방위 자원군,[68] 멕시코,[69] 모로코,[50] 네덜란드,[50] 뉴질랜드,[50] 필리핀,[70] 폴란드 (M72 EC MK1),[71] 포르투갈,[72] 루마니아,[73] 소말리아,[74] 스페인 (M72A3),[50] 시리아(반군 노획),[75] 시리아 국민연합,[76] 타이완,[50] 태국,[50] 우크라이나,[78][79][80] 예멘,[50] 베트남[50] 등 여러 국가에서 M72 LAW를 운용하거나 운용했었다.

M72 운용국가 현재, 이전
