M982 엑스칼리버
1. 개요
M982 엑스칼리버는 미국 레이시온과 영국 BAE 시스템스가 공동 개발한 155mm 구경의 정밀 유도 포탄이다. 1992년 개발이 시작되어, 2007년 이라크에서 처음 실전 발사되었다. 사거리 40~57km, CEP 3m의 정확도를 가지며, GPS와 관성항법장치를 결합하여 사용한다. 엑스칼리버는 다양한 파생형이 존재하며, 2018년까지 1400발 이상이 실전에서 사용되었다. 현재는 미국, 호주, 캐나다, 한국 등 여러 국가에서 운용하고 있다.
이미지 준비중입니다.
| 종류 | 유도 포탄 |
|---|---|
| 개발 국가 | 스웨덴, 미국 |
| 사용 국가 | 운용국 참고 |
| 개발사 | BAE 시스템스 AB: 보포스 레이시온 미사일 & 디펜스 |
| 무게 | 48 kg |
|---|---|
| 길이 | 99.6 cm |
| 직경 | 155 mm |
| 탄약 | 155 mm 포탄 |
| 폭약 종류 | PBXN-9 |
| 폭약 무게 | 5.4 kg |
| 사거리 | 증가분 Ia-1: 23 km 증가분 Ia-2/Ib: 40 km (39 구경장) 50 km (52 구경장) 70 km (58 구경장) |
|---|---|
| 유도 방식 | GPS, 관성 항법 |
| 정확도 | M892: 20 m 원형 공산 오차 미만 M892A1: 4 m 원형 공산 오차, 또는 1 m 원형 공산 오차 미만 (K9, 50 km 사거리) |
| 단위당 가격 | 112,800 USD (2021 회계연도 대통령 예산 요청) |
|---|
2. 역사
미국 레이시온과 영국 BAE 시스템스가 공동으로 개발했다.
1992년 개발을 시작했다. 1997년 5월의 작전 요구 사항 문서(ORD)는 1발당 약 4,000달러의 비용으로 사거리가 늘어난 20만 발의 비유도 탄약을 요구했으며, 1998년 1월 23일 텍사스 인스트루먼트(현 레이시온의 한 부문)에 초기 EMD 계약이 체결되었다. 2001년 11월, 발주량이 76,677발로 줄었고 곧이어 61,483발로 더 줄었다. 개발자들은 1999년 카르길 전쟁에서 파키스탄 벙커에 대항하여 러시아제 크라스노폴 유도탄을 사용한 인도군의 경험에 힘입었다.
2004년 3월, 이 프로그램은 스웨덴/미국 프로그램과 통합되어 궤도 수정 탄약(Trajectory Correctable Munitions)을 만드는 것으로 바뀌었고, 2004년 9월의 새로운 ORD에 반영되어 이중 목적 개량형 재래식 탄약 "집속탄" 변형이 구별 탄약 변형으로 대체되었다. 그해 말, 미국 육군은 계획 주문량을 30,000발로 줄였다.
2005년 5월에 500발의 저율 생산이 승인되었고, 2005년 6월에 레이시온이 165발 생산 계약을 체결하여 2,210만 달러의 가치를 기록했다. 그 해 9월, 이 탄약은 애리조나주 유마 시험장에서 성공적으로 시연되었다. 레이시온은 2006년 6월 해당 회계 연도에 335발의 엑스칼리버 발사체 및 관련 테스트 품목과 서비스 생산에 대한 4,270만 달러 계약을 체결했다.
2006년 8월, 환경 감도 및 GPS 신호 잠금과 관련된 기술적 문제가 발견되어 예상되는 실용화 날짜가 2007년 봄으로 연기되었다. 9월의 테스트에서는 실제 평균 CEP가 5m 이상임을 입증했다.

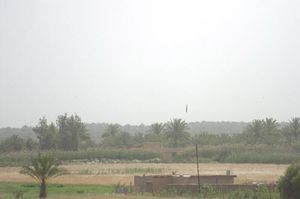

Increment Ia-1은 2007년 초에 테스트를 완료했고, 그해 4월에 미 육군은 이라크 배치를 허가하는 긴급 자재 출고를 승인했다. 엑스칼리버는 2007년 5월에 이라크에서 처음으로 실전 발사되었다. Increment Ia-2는 2007년 4월 실사격 시연에서 사거리를 달성했고, 7월에 육군 획득 임원은 Ia-2의 저율 생산 진입에 대한 마일스톤 C 결정을 승인했다. 이 탄약은 스웨덴의 55.1의 재정 지원으로 개발되었으며, 2010년에 실전 탄약을 수령할 것으로 예상되었다.
2008년 9월, 레이시온과 앨리언트 테크시스템스 모두 Increment Ib 양산에 대한 경쟁 개발 계약을 체결했지만, 레이시온은 2010년 8월 최종 제조 계약을 확보했다. 2009년 3월 Increment Ia-1 탄약의 시험 발사에서 허니웰 관성 측정 장치가 기준에 미치지 못하는 것으로 나타나 애틀랜틱 관성 시스템(Atlantic Inertial Systems)의 장치로 교체되었다. 2010년 4월, 미 육군의 계획 주문은 30,000발에서 6,264발로 더 줄어들었고, 이로 인해 단위 비용이 충분히 증가하여 Nunn–McCurdy 수정안에 따라 조사가 시작되었다.

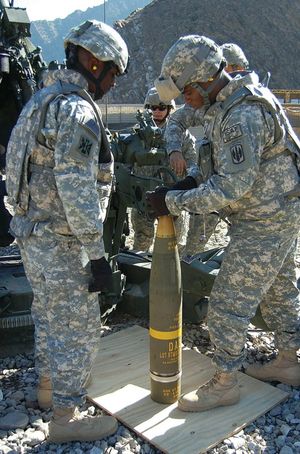

엑스칼리버는 미 여단 지휘관에게 날씨 조건에 관계없이 (항공기에서 투하되는 폭탄과 달리) 현지에서 사용할 수 있는 정밀 무기를 제공한다. M982는 매우 정확하기 때문에, 아군 사상자 및 부수적 피해의 위험은 더 이상 도시 환경에서 포병을 사용하는 것을 주저하게 만드는 요인이 아니며, 엑스칼리버는 때때로 아군 보병으로부터 50m 떨어진 곳에서만 호출된다. 엑스칼리버는 2008년 2월 아프가니스탄에서 처음 등장했다. 2012년 2월, 아프가니스탄 헬만드 주에 있는 미 해병대 M777 곡사포는 해병대 기록인 거리에서 한 발의 엑스칼리버 포탄을 발사하여 반군 무리를 사살했다.
2012년 12월, 레이시온은 엑스칼리버 Ib 발사체의 저율 초기 생산을 위한 56.6 계약을 체결했다. 2013년 9월 10일, 레이시온은 엑스칼리버 Ib 포탄의 두 번째 로트에 대해 54 계약을 체결했다. 엑스칼리버 Ib는 이전 엑스칼리버 Ia-1 및 Ia-2보다 신뢰성이 향상되었고 단위 비용이 낮다. 계약 체결 당시, 690발 이상의 엑스칼리버 발사체가 실전에서 발사되었다. 2014년 2월, 미 육군과 레이시온은 완전 생산 전에 구성의 성능과 신뢰성을 확인하기 위해 30발의 엑스칼리버 Ib 포탄을 시험 표적에 발사했다. 발사체는 팔라딘과 M777 곡사포에서 7km에서 38km 거리에서 발사되었으며, 각각 평균 1.6m 내로 표적을 명중시켰다.
2014년 4월 3일, 마지막 엑스칼리버 Ia 발사체가 조립되어 Increment Ib에 집중하는 전환을 알렸다. 6,500발 이상의 Ia 포탄이 미 육군과 해병대, 그리고 여러 국제 고객에게 인도되었다. 엑스칼리버 Ib에 대한 초기 작전 시험 및 평가(IOT&E)는 2014년 5월에 완료되어 발사체를 완전 생산에 더 가깝게 만들었다. 엑스칼리버 Ib의 시험은 평균 오차 거리가 2m 미만이었다. 2014년 7월 31일, 레이시온은 엑스칼리버 Ib 포탄의 완전 생산을 시작하기 위한 52 계약을 체결했다.
2014년 6월, 레이시온은 이중 모드 GPS/SAL 유도 시스템을 갖춘 엑스칼리버 S 포탄을 성공적으로 시험 발사했다. 이 변형은 엑스칼리버 Ib 포탄에 레이저 지점 추적기(LST)를 통합한다. 이 시험은 LST가 곡사포에서 발사되어 살아남을 수 있는 능력을 검증하기 위한 것으로, GPS 좌표로 초기화된 다음 레이저 지시기가 탄약을 표적으로 유도했다. 2020년 2월, 레이시온은 엑스칼리버 S가 레이저 탐색기를 사용하여 움직이는 표적에 성공적으로 시험되었다고 발표했다.
2018년 현재, 1400발 이상이 실전에서 사용되었다.
2019년 12월, 인도 육군은 포크란 사격장에서 M777 곡사포 중 하나를 사용하여 엑스칼리버 유도탄의 사격 시험을 실시했다. 인도는 같은 해 10월에 이 유형의 600발(20m CEP 500발, 2m CEP 100발)을 구매했다. 인도는 M777, Haubits FH77, 다누쉬 및 K9 바지라-T를 포함한 모든 155mm 구경포에서 이 탄약을 사용할 것이다.
2024년 4월, 한화에어로스페이스는 노르웨이 K9 비다르 변형을 사용하여 유마 시험장에서 M982A1 엑스칼리버 Increment Ib의 시험 발사를 실시했다. K9는 다양한 뇌관 모드를 사용했으며, 점 폭발 모드에서 1미터 미만의 CEP를, 공중 폭발 모드에서 50km 거리에서 목표물 위 5미터를 달성했다.
3. 성능
M982 엑스칼리버는 사거리가 40-57km이며, 원형 공산 오차(CEP) 3m의 정밀 포격을 제공한다. GPS 유도 방식이지만, 실제로는 관성항법장치를 주 항법 장비로 사용하고 GPS는 보조적인 역할을 한다. JDAM 개발 취지와 유사하게, 비교적 저렴한 자이로를 GPS로 보정하여 가격 대비 높은 명중률을 달성한다.
비유도 일반 포탄의 CEP는 150m인 반면, 엑스칼리버는 훨씬 정밀하다. 엑스칼리버 포탄 1발당 가격은 68000USD(약 97)로, 800USD(약 1140000KRW)인 비유도 포탄보다 비싸지만, M142 HIMARS나 M270 다연장 로켓 시스템에 사용되는 150000USD의 유도 미사일보다는 저렴하다.
엑스칼리버의 긴 사거리는 접이식 활공 핀을 통해 발사체가 탄도의 정점에서 목표물로 활공할 수 있도록 하여 달성된다. 부수적 피해를 최소화하고, 표준 탄약의 사거리 밖 목표물을 공격하며, 아군으로부터 150m 이내의 정밀 사격을 하거나, 지형이 직사를 방해하는 경우에 사용된다. 다기능 신관을 통해 공중 폭발, 단단한 표면에 충돌했을 때, 또는 목표물을 관통한 후 폭발하도록 프로그래밍할 수 있다. 엑스칼리버 발사체 1발은 10~50발의 비유도식 포탄을 사용해야 하는 의도된 목표물을 정확하게 타격할 수 있다.
2007년 이라크 전쟁에서 초기 실전 경험은 매우 성공적이었으며, 탄약의 92%가 목표물에서 4m 이내에 명중했다. 2012년에는 실전에서 36km의 사거리를 기록했으며, 2020년 12월에는 58구경장 확장 사거리 곡사포(ERCA) 포신에서 초고압 추진제를 사용하여 약 70.01km의 사거리를 달성했다.
러시아의 우크라이나 침공 당시 우크라이나에 처음 공급되었을 때는 초기 명중률이 70%였으나, 6주 이내에 러시아의 전자전 시스템 개조로 인해 효율성이 6%로 감소했다.
4. 파생형
* Increment I : 고정 표적 공격용 단일 관통형 탄두를 갖추고 있다.
* Increment Ia-1 : 개발이 가속화된 단거리 포탄으로, 2007년에 실전 배치되었다. (XM982)
* Increment Ia-2 : GPS 재밍에 대한 저항력을 갖춘 장거리 포탄이다. (M982)
* Increment Ib : 완전한 기능을 갖춘 저비용 대량 생산 포탄이다. (M982A1)
* Excalibur S : 2013년 6월, 레이시온은 Excalibur Ib에 추가적인 레이저 유도 표적 획득 기능을 갖도록 업그레이드하는 자체 자금 지원 프로그램을 시작했다. SAL 탐색기는 포탄 발사 후 위치가 변경되었거나 이동 중인 표적을 공격하고, 부수적 피해를 방지하기 위해 명중 지점을 변경할 수 있다.
* Excalibur N5 : Excalibur S의 축소 버전으로, 127mm 포탄으로 구축함과 순양함에 장착된 해군 함포가 장거리 유도 발사체를 발사할 수 있도록 한다. 레이시온은 또한 밀리미터파 탐색기를 발사 후 망각 작전에 사용할 것을 고려하고 있었다.
* Excalibur HTK : Excalibur HTK는 장갑 관통 탄두를 탑재하고 있으며, 입증된 StormBreaker 스마트 무기 설계를 활용한다. 전천후 탐색기를 통해 자동으로 표적을 찾아내며, 이는 이동 중이거나 부정확하게 위치가 파악된 표적에 효과적이다.
* Excalibur EST : Excalibur 성형 궤도, 포탄이 각도로 최종 접근하도록 하며, 2018년 8월에 시연되었고 직후 배치되었다.
* Increment II : 이동 및 시한성 표적을 위한 "스마트" 발사체이다. 65개의 DPICM 또는 2개의 SADARM 자탄을 탑재할 수 있다.
* Increment III : "개별 차량의 특정 표적 특성을 구별하여 탐색, 감지 및 선택적으로 교전"하는 "차별적" 발사체이다.

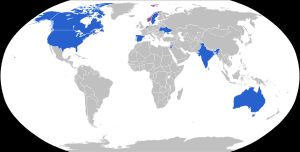

5. 운용 국가
6. 대한민국
2012년 5월 말, 국방과학연구소 안흥시험장에서 주한미군 2사단은 엑스칼리버 발사시험에 성공했으며, 연말까지 2사단에 실전배치할 계획이다. 한국군은 2010년 11월 연평도 포격 도발 사건 이후 엑스칼리버 도입을 검토했으나, 1발당 50~100에 달하는 비싼 가격으로 인해 유보된 상태다.
2035년 한국형 위성 항법시스템(KPS)이 개발 완료되면 오차 범위가 10cm 내외인 정확한 위치 정보를 얻을 수 있을 것으로 기대된다.
7. 관련 사항
M982 엑스칼리버는 레이시온 미사일 & 방어와 BAE 시스템스 보포스가 공동 개발한 정밀 유도 포탄이다. 이 포탄은 부수적 피해를 최소화하고, 기존 포탄의 사거리 밖 목표물을 공격하며, 아군에게서 150m 이내의 거리에서 정밀 사격을 할 수 있도록 설계되었다. 지형이 직사를 방해하는 경우에도 효과적이다.
엑스칼리버는 GPS 유도를 통해 높은 정확도를 제공하며, 다양한 자주포 및 견인포와 호환된다. 미국의 M109A6 팔라딘 및 M109A7, 영국의 AS-90, 독일의 PzH 2000, 남아프리카 공화국의 G6, 스웨덴의 아처, 프랑스의 Caesar 자주포, 미국의 M198 및 M777 견인포 등에서 사용 가능하다.
러시아의 우크라이나 침공에서 엑스칼리버 포탄이 사용되었는데, 초기에는 높은 명중률을 보였으나, 러시아의 전자전 시스템 개조로 인해 효율성이 감소하기도 했다.
미 해군은 줌왈트급 구축함의 첨단 사격 시스템에 엑스칼리버 사용을 고려했으나, 이 계획은 폐기되었다.
2019년 12월, 인도 육군은 포크란 사격장에서 M777 곡사포를 사용하여 엑스칼리버 유도탄 사격 시험을 실시했다. 인도는 M777, Haubits FH77, 다누쉬 및 K9 바지라-T를 포함한 모든 155mm 구경포에서 이 탄약을 사용할 예정이다.
2024년 4월, 한화에어로스페이스는 노르웨이 K9 비다르를 사용하여 M982A1 엑스칼리버 Increment Ib의 시험 발사를 실시했다. K9는 점 폭발 모드에서 1미터 미만의 CEP를, 공중 폭발 모드에서 50km 거리에서 목표물 위 5미터를 달성했다.
