1. 개요

RIM-66 스탠더드는 1963년 시작된 미사일 프로그램으로, 테리어, 탈로스, 타르타르 미사일을 대체하기 위해 개발되었다. SM-1, SM-2, SM-3, SM-6 등 다양한 파생형이 있으며, 대한민국 해군은 충무공이순신급 구축함과 세종대왕급 구축함에 SM-2 미사일을 탑재하여 운용하고 있다. 이 미사일은 실전에서 대함 미사일 요격 등 다양한 작전에 사용되었으나, 2012년 림팩 훈련에서 SM-2 미사일의 낮은 명중률이 보고되기도 했다.

더 읽어볼만한 페이지

  • 독일의 지대공 미사일 - RIM-116 램
    RIM-116 램은 대함 미사일 방어를 위해 개발된 함대공 미사일로, 짧은 사거리, 빠른 응답 시간, 발사 후 망각 능력을 가지며, 미국, 독일, 덴마크의 협력 개발 및 대한민국 해군 도입, 국산화 등의 특징을 가진다.
  • 독일의 지대공 미사일 - MEADS
    MEADS는 미국, 독일, 이탈리아가 공동 개발한 차세대 지대공 미사일 시스템으로, 네트워크 중심의 개방형 아키텍처를 통해 광범위한 방어 능력을 제공하는 것을 목표로 개발되었으며, 독일은 MEADS 기반의 전술 방공 시스템을 채택하는 등 지속적인 관심을 받고 있다.
  • 미국의 지대공 미사일 - FIM-92 스팅어
    스팅어는 미국의 휴대용 지대공 미사일로, 적외선 유도 방식을 사용하며, 다양한 개량형이 있으며, 소련-아프가니스탄 전쟁 등 여러 분쟁에 사용되었고, 헬리콥터 탑재형과 함대공형으로도 사용된다.
  • 미국의 지대공 미사일 - AN/TWQ-1 어벤저
    AN/TWQ-1 어벤저는 보잉에서 개발하여 험비 차대에 탑재된 이동식 단거리 방공 시스템으로, FIM-92 스팅어 미사일을 사용하여 다양한 공중 위협에 대응하며 여러 실전에 배치되었고 현재는 IM-SHORAD 시스템으로 대체되고 있다.
  • 함대공 미사일 - RIM-67 스탠더드
    RIM-67 스탠더드 미사일은 미국 해군이 RIM-2 테리어를 대체하기 위해 개발한 함대공 미사일로, SM-1ER과 SM-2ER로 나뉘며 이지스 전투 시스템과 연동된 SM-2ER은 관성 및 지령 유도 기능이 추가되었고, SM-2ER 블록 IV는 수직 발사 시스템에 탑재 가능하며 일부는 탄도 미사일 방어 능력도 갖추었으나 SM-6의 등장으로 단계적으로 폐지되고 있다.
  • 함대공 미사일 - RIM-162 ESSM
    RIM-162 ESSM은 레이시온에서 개발하여 사거리와 기동성을 향상시키고 다양한 발사 시스템과 호환되도록 기존 RIM-7 시 스패로우를 대폭 업그레이드한 함대공 미사일로, 여러 국가에서 운용 중이거나 도입이 진행 중이며 2000년대부터는 Block 2 버전이 개발되었다.
RIM-66 스탠더드
개요
Mk-26 발사대에 장착된 RIM-66 스탠더드 MR
유형대함 능력을 갖춘 중거리 지대공 미사일
생산 시작1967년 이후
사용 시작1967년 (RIM-66A SM-1MR 블록 I)
1979년 (RIM-66C SM-2MR)
사용 국가운용 국가 목록 참조
생산 대수5,000기 이상
제원
엔진이중 추력, 고체 연료 로켓
중량SM-2 –
상승 한도>
탄두파편 폭발 탄두
유도 방식
SM-2MR 블록 IIIA명령 및 관성 중간 유도와 단일 펄스 반능동 레이더 호밍을 사용하여 목표물을 요격함
SM-2MR 블록 IIIB적외선 호밍/반능동 말기 호밍
SM-1MR 블록 VI명령 및 관성 중간 유도 없이 단일 펄스 반능동 레이더 호밍
작동 방식
기폭 장치레이더 및 접촉 신관
발사 플랫폼수상함

2. 역사

스탠더드 미사일 1(SM-1)은 1968년에 실전 배치되어 타타르 유도 미사일 사격 통제 시스템을 갖춘 함선에서 사용되었으며, 1970년대 초 베트남 전쟁에서 처음으로 실전에 투입되었다.[4] 스탠더드 미사일 2(SM-2)는 1970년대 후반에 실전 배치되었으며, 1983년 이지스 전투 시스템과 함께 운용되었다. SM-1과 SM-2는 모두 프레이잉 맨티스 작전 중 지상 및 공중 목표물에 사용되었다. 1988년 7월 3일, USS 빈센스는 SM-2MR 미사일 두 발을 발사하여 이란 항공 655편 (에어버스 A300B2 여객기)을 오인 격추했다.[10] 같은 해, 이란의 ''카만''급 미사일정 ''조샨''(Joshan)이 RIM-66에 의해 무력화되었다.[11]

2016년 10월, USS 메이슨은 예멘 해안에서 날아오는 후티 반군 대함 미사일에 대응하여 여러 차례 SM-2 미사일을 발사했다. 10월 9일에는 SM-2 두 발과 개량형 씨 스패로우 미사일 한 발을 발사했고,[12] 10월 12일에는 SM-2 한 발을 발사하여 8마일 거리에서 요격했다.[13][14] 이는 군함이 수직 발사 시스템에서 발사된 SAM으로 대함 미사일에 성공적으로 대응한 최초의 사례였다. 10월 15일에는 5발의 대함 미사일 공격에 SM-2를 발사하여 4발을 파괴했다.[14]

2020년 4월 1일, 터키 해군 G급 프리깃함은 리비아 국민군을 지원하는 무인 항공기를 향해 SM-1MR 블록 VIA RIM-66E-05를 발사했으나, 미사일은 빗나가 아자야트 근처에 떨어졌다.[15]

2023년 10월 19일, USS 카니는 예멘 후티 반군 통제 지역에서 발사된 3발의 지상 공격 순항 미사일과 8대의 무인 항공기를 격추하기 위해 SM-2를 발사했다.[16] 2023년 10월부터 2024년 1월까지, 여러 척의 미국 해군 구축함이 주로 SM-2를 사용하여 홍해에서 수십 발의 미사일과 공격 드론을 격추했다. SM-2는 효과적이었지만, 미사일당 약 240만달러의 비용과 수직 발사 시스템 용량 소진에 대한 우려를 낳았다.[17]

2024년 2월 홍해에서 발생한 아군 오사 사건에서, 독일 프리깃함 ''헤센]''호가 미 해군의 MQ-9 리퍼 드론에 SM-2 두 발을 발사했으나, 두 발 모두 기술적 결함으로 바다에 추락했다.[18][19][20]

2. 1. 개발 배경

스탠더드 미사일 프로그램은 1963년에 시작되었는데, 이는 테리어, 탈로스, 타르타르 유도 미사일 시스템에서 사용되던 기존 유도 미사일을 대체하기 위한 것이었다.[21] 이 프로그램의 목표는 기존 유도 미사일 시스템에 개조할 수 있는 차세대 유도 미사일을 생산하는 것이었다.[21]

스탠더드 미사일은 1992년까지 제너럴 다이내믹스 포모나 사업부에서 제작되었으며, 이후 휴즈 미사일 시스템스의 일부가 되었다. 휴즈는 레이시온과 합작하여 스탠더드 미사일 회사(SMCo)를 설립했다. 휴즈 미사일 시스템은 결국 레이시온에 매각되어 레이시온이 유일한 계약자가 되었다.[8]

미국 해군의 SM-1 미사일 시스템 지원 종료로 인해, 중산 과학 기술 연구원이 대만에서 사용되는 해당 시스템에 대한 지원을 담당하게 되었으며, 여기에는 교체용 로켓 모터 생산도 포함된다.[29] SM-1의 마크 13 미사일 발사기에 대해서도 동일한 접근 방식이 적용되었다.[9]

2. 2. 대한민국 도입 및 운용

충무공이순신함은 림팩 2004 훈련에 참가하여 대한민국 해군이 도입한 SM-2 미사일을 최초로 발사했다.[31][32]

날짜거리속도표적결과
2004년 7월 29일20km450노트(마하 0.68)BQM-74E격추
2004년 7월 31일113km450노트(마하 0.68)BQM-74E격추


2. 3. 실전 기록

충무공이순신함은 림팩 2004에서 대한민국 해군 최초로 SM-2 미사일 발사에 성공했다.[31][32]

  • 2004년 7월 29일: 20km 거리에서 마하 0.68로 접근하는 BQM-74E 표적기 격추.
  • 2004년 7월 31일: 113km 거리에서 마하 0.68로 접근하는 BQM-74E 표적기 격추.


SM-1 미사일은 1968년에 실전 배치되어 1970년대 초 베트남 전쟁에서 처음으로 실전에 투입되었다.[4] SM-2 미사일은 1970년대 후반에 실전 배치되었고, 1983년부터 이지스 전투 시스템과 함께 운용되었다.

1988년 7월 3일, USS 빈센스는 SM-2MR 미사일 두 발을 발사하여 이란 항공 655편 (에어버스 A300B2 여객기)을 오인 격추했다.[10] 같은 해, 이란의 ''카만''급 미사일정 ''조샨''(Joshan)이 RIM-66에 의해 무력화되었다.[11]

2016년 10월, USS 메이슨은 예멘 해안에서 날아오는 후티 반군 대함 미사일에 대응하여 여러 차례 SM-2 미사일을 발사했다.

  • 10월 9일: 후티 반군 대함 미사일 2발을 요격하기 위해 SM-2 2발과 개량형 씨 스패로우 미사일 1발 발사.[12]
  • 10월 12일: 대함 미사일 공격에 SM-2 1발을 발사하여 8마일 거리에서 요격.[13][14] (군함이 수직 발사 시스템에서 발사된 SAM으로 대함 미사일에 성공적으로 대응한 최초의 사례)
  • 10월 15일: 5발의 대함 미사일 공격에 SM-2를 발사하여 4발 파괴.[14]


2020년 4월 1일, 터키 해군 G급 프리깃함은 리비아 국민군을 지원하는 무인 항공기를 향해 SM-1MR 블록 VIA RIM-66E-05를 발사했으나, 미사일은 빗나가 아자야트 근처에 떨어졌다.[15]

2023년 10월 19일, USS 카니는 예멘 후티 반군 통제 지역에서 발사된 3발의 지상 공격 순항 미사일과 8대의 무인 항공기를 격추하기 위해 SM-2를 발사했다.[16] 2023년 10월부터 2024년 1월까지, 여러 척의 미국 해군 구축함이 주로 SM-2를 사용하여 홍해에서 수십 발의 미사일과 공격 드론을 격추했다. SM-2는 효과적이었지만, 미사일당 약 240만달러의 비용과 수직 발사 시스템 용량 소진에 대한 우려를 낳았다.[17]

2024년 2월 홍해에서 발생한 아군 오사 사건에서, 독일 프리깃함 ''헤센]''호가 미 해군의 MQ-9 리퍼 드론에 SM-2 두 발을 발사했으나, 두 발 모두 기술적 결함으로 바다에 추락했다.[18][19][20]

3. 파생형

RIM-66 스탠더드는 다양한 파생형이 존재한다.



이지스 탄도미사일 방어 시스템 적용을 고려한 버전들도 있었다. "Navy Area" 와 "Navy Theater-Wide" 두 가지 버전이 개발되었으나, "Navy Area" 시스템은 개발 지연 및 비용 상승으로 미국 국방부가 취소하였다. "Navy Theater-Wide"는 미사일 방어국(MDA)의 시스템에 편입되어 다른 이름으로 개발이 계속되고 있다.

스탠더드 미사일은 대함 미사일로도 사용 가능하다. 세미 액티드 유도 모드를 사용해 수평선 거리 내의 목표물을 공격하거나, 내부 관성 항법 장치(INS)와 종말 적외선 유도 기능을 이용해 수평선 너머의 목표물을 공격할 수 있다. 과거에는 스탠더드 미사일에 W81 핵탄두를 장착하려는 시도도 있었으나, 계획이 연기되었다. RGM-66 스탠더드 ARM은 1970년대에 사용된 함정 발사용 대레이다 미사일이다.

RGM-165 LASM(SM-4)은 미국 해병대 지원을 위한 장거리 정밀 타격 수단으로, RIM-66을 개조하여 개발되었다. 그러나 이동 표적 등에 대한 제한적인 능력으로 인해 2002년에 취소되었다.[27][28]

명칭Block플랫폼비고
YRIM-66A시제품1965년 시험 비행 시작.
RIM-66ASM-1MR Block I ~ IV디지털 타르타1967년 실전 배치, Conscan 레이더 탐색기. SM-1MR Block IV가 주요 생산형. 모두 Block V 미사일로 개조됨.
RIM-66BSM-1MR Block V디지털 타르타
RIM-66CSM-2MR Block I이지스 전투 시스템 및 MK 26 GMLS1978년 실전 배치. 최초의 이지스 버전.
RIM-66DSM-2MR Block INew Threat Upgrade1978년 실전 배치. 최초의 New Threat Upgrade 버전.
RIM-66ESM-1MR Blocks VI, VIA, VIB디지털 타르타 및 Mk 92 사격 통제 시스템.1983년 실전 배치. 수출 고객용으로 여전히 운용 중인 버전.
RIM-66GSM-2MR Block II이지스 전투 시스템 및 MK 26 GMLS1983년 실전 배치. 이지스 함용.
RIM-66HSM-2MR Block II이지스 전투 시스템 및 Mk 41 VLSMK 41 VLS (수직 발사 시스템)를 갖춘 이지스 함용
RIM-66JSM-2MR Block IINew Threat Upgrade타르타 함용. 모든 Block II 미사일은 퇴역. 다수가 Block III 미사일로 개조됨.
RIM-66K-1SM-2MR Block IIINew Threat Upgrade1988년 실전 배치. 타르타 함용.
RIM-66K-2SM-2MR Block IIIANew Threat Upgrade1991년 실전 배치. 타르타 함용. 생산 중.
RIM-66L-1SM-2MR Block III이지스 전투 시스템 및 MK 26 GMLS1988년 실전 배치. 이지스 함용.
RIM-66L-2SM-2MR Block IIIA이지스 전투 시스템 및 MK 26 GMLS1991년 실전 배치. 이지스 함용.
RIM-66M-1, -4SM-2MR Block III이지스 전투 시스템 및 MK 41 VLS1988년 실전 배치. MK 41 VLS를 갖춘 이지스 함용.
RIM-66M-2, -3SM-2MR Block IIIA이지스 전투 시스템 및 MK 41 VLS, 스페인, 네덜란드, 독일, 호주, 기타 해외 해군1991년 실전 배치. MK 41 VLS를 갖춘 이지스 함용. 생산 중.
RIM-66M-5, -7, -8, -09, -10, -11SM-2MR Block IIIB이지스 전투 시스템 및 MK 41 VLS, 해상자위대1998년 실전 배치. MK 41 VLS를 갖춘 이지스 함용. 생산 중.
RIM-66M-6?SM-2MR Block IIIC이지스 전투 시스템 및 MK 41 VLS2017년 개발 발표
RIM-66N-1SM-2MR Block IIIAZTSCE-I/ZCS 및 MK 57 PVLS2017–2018년 사이에 Block IIIA용으로 변환 키트로 생산, 2020년에 시험 발사됨. MK 57 PVLS를 갖춘 줌월트급 구축함용. 2021년 계약 체결 후 본격적인 생산 예정.


3. 1. SM-1 (RIM-66A/B/E)

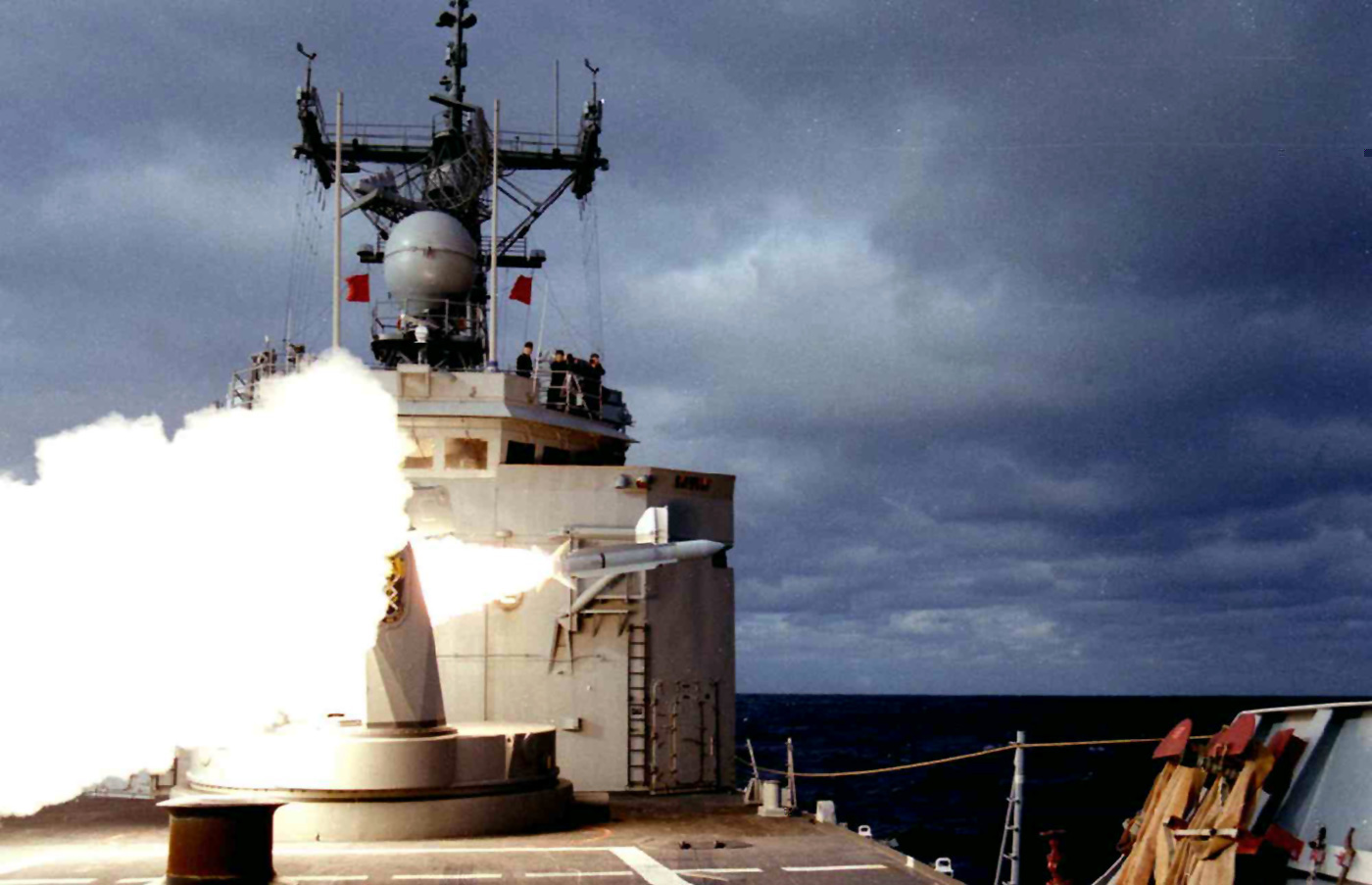

FFG-43 USS 타히의 MK-13 미사일 발사대에서 RIM-66 SM-1MR 미사일이 발사되고 있다


RIM-66A는 스탠더드 미사일의 중거리 버전으로, 초기에 Mk74 "타르타르" 유도 미사일 사격 통제 시스템의 일부로 이전의 RIM-24C를 대체하기 위해 개발되었다. 기존 시스템의 발사대와 탄창에서 더 쉽게 사용할 수 있도록 이전의 타르타르 미사일과 동일한 동체를 사용했다. RIM-66A/B는 외형상 이전의 RIM-24C와 유사하지만, 내부적으로는 전자 장치가 재설계되었고 더 신뢰할 수 있는 호밍 시스템과 신관을 갖춰 이전 모델보다 더 강력한 미사일이다. RIM-66A/B 스탠더드 MR(SM-1MR 블록 I~V)은 베트남 전쟁 기간 동안 사용되었다. 현재 운용 중인 스탠더드 미사일 1의 유일한 버전은 RIM-66E(SM-1MR 블록 VI)이다. RIM-66E는 더 이상 미국 해군에서 사용되지는 않지만, 전 세계 여러 해군에서 여전히 운용 중이며 2020년까지 운용될 것으로 예상되었다.

1967년 최초의 스탠더드 미사일이 미국 해군(USN)에 배치되었다. 블록 I, II, III는 초기 버전이었으며, 블록 IV가 양산 버전이었다. 이 미사일은 이전의 RIM-24C 타르타르 미사일을 대체하였다.[4]

RIM-66B는 더 높은 신뢰성을 제공하는 변화를 도입했다. 새롭고 더 빠르게 반응하는 자동 조종 장치, 더 강력한 이중 추력 로켓 모터 및 새로운 탄두가 추가되었다. 많은 RIM-66A 미사일이 RIM-66B로 재제조되었다.[4]

RIM-66E는 스탠더드 미사일 1 중거리의 마지막 버전이었다. 이 버전은 1983년[21]에 미국 해군과 수출 고객에게 실전 배치되었다. RIM-66E는 타르타르 함선 중 신형 위협 개량을 사용하도록 개조되지 않은 모든 함선과 Mk92 사격 통제 시스템으로 이를 제어하는 에 사용되었다. 이 미사일의 생산은 1987년에 종료되었다. 이 미사일은 2003년에 미 해군에서 퇴역했지만, 해외에서 이 모델이 다수 운용 중이며 2020년까지는 사용 가능할 것으로 예상된다.[22]

3. 2. SM-2 (RIM-66C/D/G/H/J/K/L/M/N)

RIM-66C/D 스탠더드 MR (SM-2MR 블록 I)은 1970년대에 개발되었으며, 이지스 전투 시스템과 신 위협 업그레이드(NTU)의 핵심 부품이었다.[4] SM-2MR은 관성 및 지령 중간 유도 방식을 도입했다. 미사일의 자동 조종 장치는 표적까지 가장 효율적인 경로로 비행하도록 프로그래밍되어 있으며, 지상으로부터의 진로 수정 지령을 받을 수 있다. 반능동 호밍을 위한 표적 조명은 요격의 종말 단계에서 단 몇 초 동안만 필요하다. 이러한 기능 덕분에 이지스 전투 시스템과 신 위협 업그레이드 장착 함정은 조명 레이더를 시분할하여 사용함으로써, 단시간 내에 교전할 수 있는 표적의 수를 크게 늘릴 수 있었다.[4]

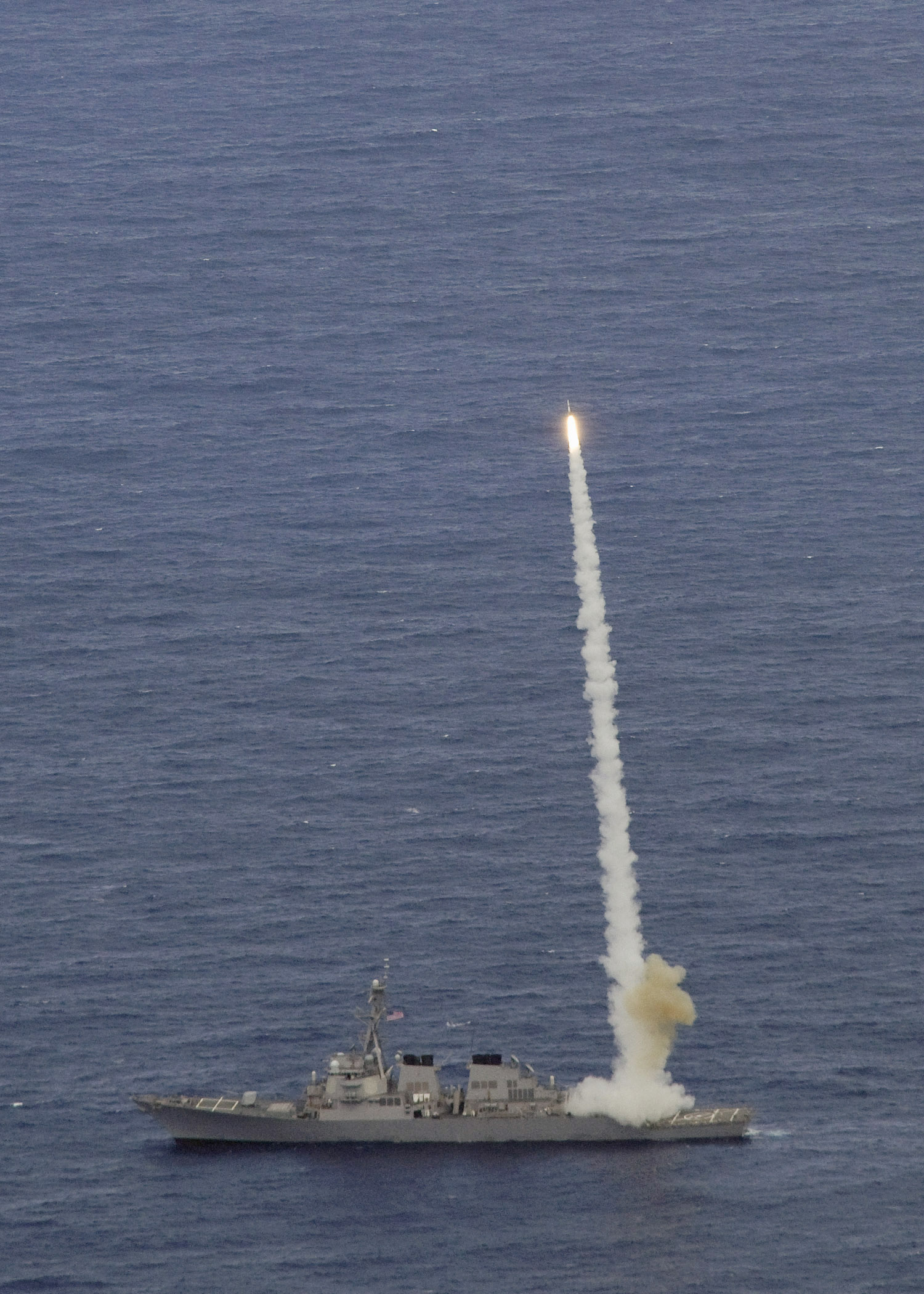

유도 미사일 구축함 커티스 윌버가 멀티 세일 2009 훈련 중 어뢰 회피 기동을 하면서 스탠더드 미사일-2를 발사하고 있다.


1980년대 중반, SM-2MR은 수직 발사기를 처음으로 탑재한 미국 해군 함정인 USS 벙커 힐에 Mk 41 수직 발사 시스템(VLS)을 통해 배치되었다. 2003년 이후 VLS는 타이콘데로가급 순양함과 알레이버크급 구축함에 탑재된 스탠더드 미사일을 위한 유일한 발사 시스템이 되었다. 현재는 크기와 무게가 다양한 여러 버전의 모듈식 설계 개념인 Mk 41 VLS에서 가장 일반적으로 발사된다. 이 VLS에는 세 가지 길이가 있다. 즉, 자가 방어 버전의 경우 약 530.86cm, 전술 버전의 경우 약 675.64cm, 공격 버전의 경우 약 769.62cm이다. 8셀 모듈의 빈 무게는 자가 방어 버전의 경우 약 12156.27kg, 전술 버전의 경우 약 13517.04kg, 공격 버전의 경우 약 14514.94kg이다.[5]

스탠더드 미사일은 또한 시선 거리 내에서 반능동 호밍 모드를 사용하거나, 관성 유도 및 종말 적외선 호밍을 사용하여 수평선 너머의 함선에 대한 공격에도 사용될 수 있다.[6]

SM-1과 SM-2는 블록을 통해 지속적으로 업그레이드되었다.

  • Block II
  • 1983년에 도입되었으며, 더 긴 사거리를 위한 새로운 로켓 모터와 새로운 탄두를 탑재했다. RIM-66G는 이지스 전투 시스템과 Mk26 미사일 발사기에 사용된다. RIM-66H는 이지스와 Mk41 수직 발사기에 사용된다. RIM-66J는 신형 위협 개량(New Threat Upgrade)을 위한 버전이다. Block II 미사일은 더 이상 생산되지 않으며, 운용에서 제외되었다. 남은 미사일은 저장되거나, 예비 부품으로 폐기되거나, 후기 모델로 재제조되었다.[4]
  • Block III
  • 이전 버전 보다, 더욱 저고도의 목표물에 대한 능력 향상.
  • RIM-66M은 현재 미국 해군(USN)의 타이콘데로가급 순양함과 알레이버크급 구축함에서 사용되는 SM-2MR의 개량형이다. 이 미사일은 특히 이지스 전투 체계와 Mk 41 수직 발사 시스템을 위해 설계되었다. 저고도 표적에 대한 성능 향상을 위해 MK 45 MOD 9 표적 탐지 장치를 추가하여 이전 블록과 다르다.
  • RIM-66L은 이지스와 무장 발사기를 위한 Block III 변형이다.
  • RIM-66K는 뉴 스레트 업그레이드 시스템용 Block III 미사일이다.
  • Block IIIA
  • 이전 버전 보다, 더욱 저고도의 목표물에 대한 능력 향상. 한 방향으로 더 빠른 파편폭풍이 일어나는 새로운 탄두 장착.
  • 한국의 KDX-2에 탑재.
  • 일본 해상자위대에서 공고급 구축함 및 아타고급 구축함 이지스 구축함에 사용한다.
  • 스페인 및 대한민국 해군의 이지스 장착 함선에서도 사용한다.
  • 네덜란드 및 독일 해군은 탈레스 그룹 능동 위상 배열 레이더 S1850M 및 Smart-L 레이더를 사용하는 대공전 시스템에 이 미사일을 추가했다.
  • 대한민국 KDX-II 구축함은 뉴 스레트 업그레이드(New Threat Upgrade) 호환 유도 미사일 사격 통제 시스템과 함께 Block IIIA를 사용한다.
  • 탈레스 네덜란드 STIR 1.8 및 2.4 사격 통제 시스템도 지원된다.[3]
  • Block IIIB
  • 최초의 추력편향 스탠더드 미사일. Block IIIA의 전파(RF) 세미 액티브 유도 방식에, 새로운 적외선(IR) 유도 모드가 추가됨. 이러한 듀얼모드 RF/IR 유도방식으로 전자전에 더 뛰어나고, 대함 순항미사일 위협을 방어하는 데 더 뛰어남.
  • 한국의 세종대왕함(KD-3)에 탑재.
  • Block IIIB 미사일은 뉴 스레트 업그레이드를 위해 생산되지 않았다.
  • Block IIIC
  • 해군 해양 시스템 사령부는 기존 SM-2 기체에 SM-6 ERAM의 능동 호밍 탐색기를 통합하는 능동 종말 유도 버전을 개발할 계획이라고 발표했다.
  • 미사일 기체는 개선된 등 지느러미 설계와 추력 벡터 제어 제트 탭 어셈블리를 통합할 것이다.[23]
  • 레이시온사(Raytheon Company)는 독점 계약을 통해 STANDARD 미사일-2 블록 IIIC EMD 및 LRIP 요구 사항에 대한 계약을 받게 된다.
  • 현재 생산 중이며 해군 타이콘데로가급 순양함과 알레이 버크급 구축함에 탑재되어 있다.[24]
  • 이 미사일은 2023년에도 개발 중이다.[25]


SM-2는 2,700회 이상의 실사격 시험에서 성공을 거두었다. 2017년 6월, 레이시온(Raytheon)은 네덜란드, 일본, 호주, 대한민국이 주문한 물량을 충족하기 위해 SM-2 생산 라인을 재가동한다고 발표했다. 생산은 2013년, 국제 주문 부족으로 중단되었다. SM-2 블록 IIIA 및 IIIB 미사일의 새로운 인도는 2020년에 시작될 예정이었다.[1] 미국 해군은 스탠더드 미사일 2 중거리 미사일을 2035년까지 유지할 것을 약속했다.[7]

SM-2 제원[30]
구분내용
정식명칭RIM-66 SM-2 중거리 블록 III/IIIA/IIIB
주요임무지대공
계약자레이시온 외
엔진2단 고체로켓
길이4.72m
무게SM-2 – 708kg
직경343mm
날개폭1.08m
사거리74km ~ 167 km
유도방식세미 액티브 레이다 호밍(inertial guidance with terminal IR additionally fitted in Block IIIB)
탄두레이다 와 접촉 방식의 퓨즈, 파편폭풍형 탄두
실전배치일1981년 (SM-2MR)


3. 3. SM-3 (RIM-161)

SM-3은 미국 미사일 방어국과 레이시온 주도로 SM-2 Block 4를 기반으로 한 대탄도탄 미사일이다. 블록 2버전부터는 미쓰비시 중공업이 참여하였다.

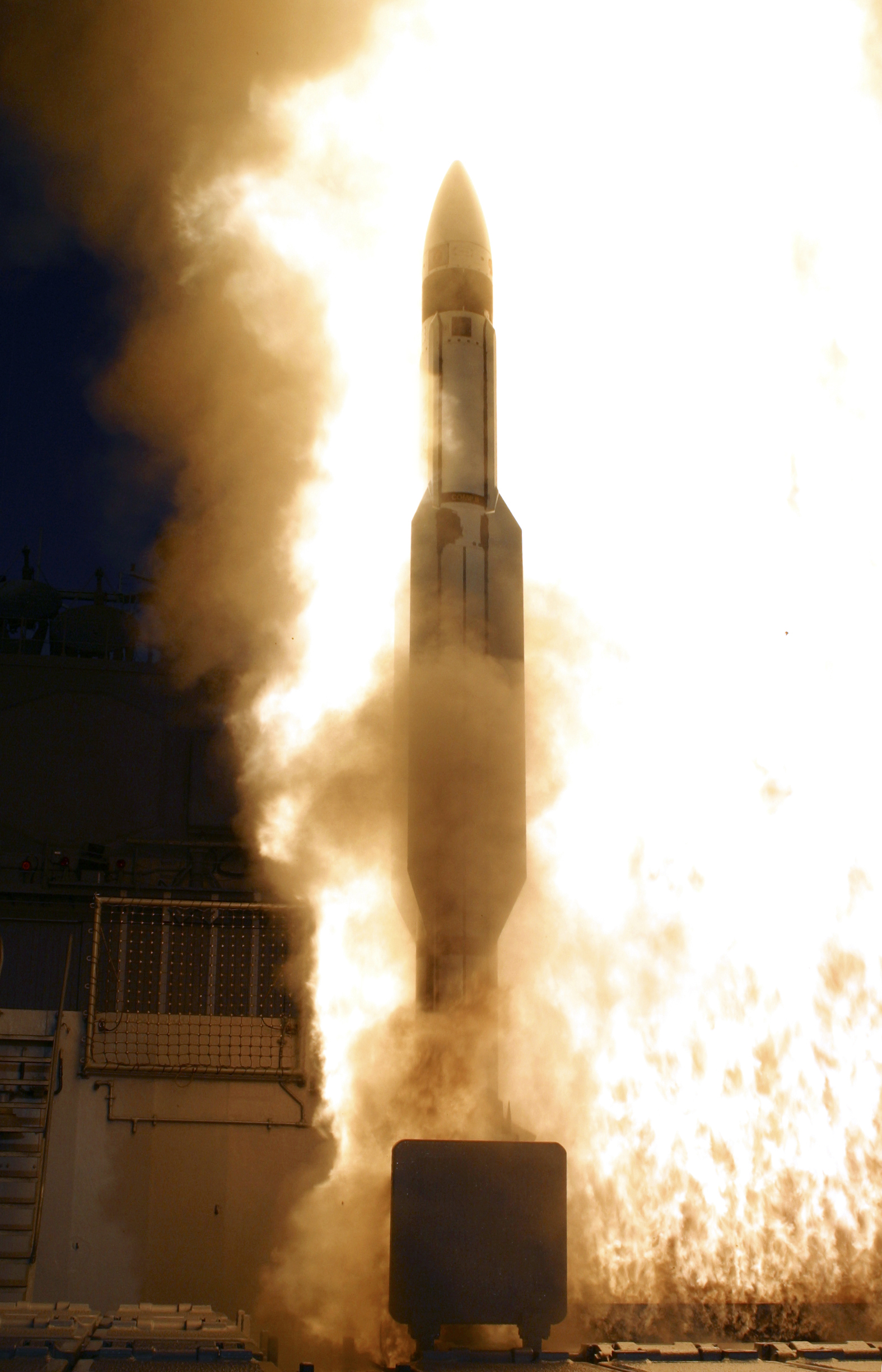

2003년 12월 11일, 이지스 순양함 USS Lake Erie (CG 70)에서 SM-3 미사일이 시험발사되고 있다. 적의 중거리 탄도 미사일을 요격하는 이지스 BMDS 실험이었다. 하와이의 Kauai에서 발사된, 초속 3.7 킬로미터로 날아오는 탄도 미사일을 요격했다. 요격된 지점은 Kauai에서 수백 킬로미터 떨어진, 고도 137 킬로미터 상공이었다. 4번째 요격실험의 성공이었다.


이지스 탄도미사일 방어 시스템 적용을 고려한 버전들이 있었다. 처음에 "Navy Area" 와 "Navy Theater-Wide"의 두 가지 버전이 개발되었다. "Navy Area" 시스템은 개발 지연과 비용 상승을 이유로 미국 국방부가 취소하였다. "Navy Theater-Wide"는 미사일 방어국(MDA)의 시스템에 편입되어 다른 이름으로 개발이 계속되고 있다. 미국 해군은 RIM-156 스탠더드 SM-2ER 블록 IV 와 RIM-161 스탠더드 SM-3를 탄도미사일 방어에 사용한다.

일반 특성은 다음과 같다.

주기능이지스 BMDS
계약자레이시온
엔진
길이6.55 m
직경34.3 cm
사거리500 km 이상
속도마하 8 이상 (이전 버전은 마하 3.5)
고도160 km 이상 (이전 버전은 24km 이상)
유도방식GPS / INS / 세미 액티브 레이다 호밍 / Passive LWIR Seeker (KW)
탄두히트투킬 경량 대기권밖(Exo-Atmospheric) 요격체
실전배치일2011년(Block1A)


3. 4. SM-6 (RIM-174 Standard ERAM)

RIM-156 SM-2 사거리 연장형 Block IV의 추진체에 AIM-120 암람의 액티브 레이다 시커를 사용한다. 최대 사거리는 약 400km 정도이며 초음속 비행체에 대한 대응 능력이 강화되었다. 2012년에 한국이 도입할 예정이었다.

3. 5. 기타 파생형



이지스 탄도미사일 방어 시스템에 적용을 고려한 버전들이 있었다. 처음에는 "Navy Area"와 "Navy Theater-Wide" 두 가지 버전이 개발되었다. "Navy Area" 시스템은 개발 지연과 비용 상승 때문에 미국 국방부가 취소하였다. "Navy Theater-Wide"는 미사일 방어국(MDA)의 시스템에 편입되어 다른 이름으로 개발이 계속되고 있다. 미국 해군은 RIM-156 스탠더드 SM-2ER 블록 IV와 RIM-161 스탠더드 SM-3를 탄도미사일 방어에 사용한다.

스탠더드 미사일은 대함 미사일로도 사용할 수 있다. 세미 액티드 유도 모드를 사용해 수평선(line-of-sight) 거리상의 목표물을 공격하거나, 내부 관성 항법 장치(INS)와 종말 적외선 유도 기능을 이용해 수평선 너머의 목표물을 공격할 수 있다. 한때는 스탠더드 미사일에 W81 핵탄두를 장착하려고도 하였으나, 나중에 무기 계획이 연기(shelved) 되었다. RGM-66 스탠더드 ARM은 1970년대에 사용된 함정발사용 대레이다 미사일이다.

RGM-165 LASM은 SM-4로도 지정되었으며, 미국 해병대를 지원하기 위한 장거리 정밀 타격 수단으로 의도되었다. RIM-66을 개조한 것으로, 원래의 MK 125 탄두와 MK 104 로켓 모터를 유지했으며, 레이더 탐색기는 GPS/INS 유도로 대체되었다. 1997년에 세 개의 개조된 RIM-66K SM-2MR Block III 미사일을 사용해 시험 발사되었으며, 800발의 미사일 교체를 목표로 2003/2004년에 초기 작전 능력을 갖출 예정이었으나, 이동식 또는 강화된 표적에 대한 제한된 능력 때문에 2002년에 취소되었다.[27][28]

4. 논란 및 문제점

2012년 림팩 훈련 당시 이지스함인 율곡함에서 발사된 4발의 SM-2 미사일 중 2발이 발사 직후 폭발했고, 2010년 세종대왕함에서 발사된 것도 50%의 명중률을 기록해 도입 당시 기대했던 명중률 80%에 크게 못 미쳤다.[33]
