목차

1. 개요

SH-3 시 킹은 1950년대 후반 미 해군이 소련 잠수함 위협에 대응하기 위해 개발한 쌍발 터보샤프트 엔진을 장착한 중형 수륙양용 헬리콥터이다. 대잠전 능력을 갖춘 최초의 미국 헬리콥터로, 1959년 초도 비행을 실시했다. 시 킹은 다양한 파생형으로 개발되어 수색 및 구조, 수송, 기뢰 제거 등 다양한 임무에 투입되었으며, 미국 해군뿐 아니라 여러 국가에서 운용되었다. 시코르스키 외에도 미쓰비시, 아구스타, 웨스트랜드 등에서 면허 생산되었으며, 2009년에도 약 600대가 운용 중이었다.

광고

더 읽어볼만한 페이지

  • 1959년 첫 비행한 항공기 - P-3 오라이온
    P-3 오라이온은 록히드사가 L-188 일렉트라 여객기를 기반으로 개발한 대잠초계기로, 다양한 개량형을 거쳐 전 세계에서 50년 이상 운용되었으며 현재는 P-8 포세이돈으로 대체되고 있지만 성능 개선을 통해 여전히 활약하고 있다.
  • 1959년 첫 비행한 항공기 - 보잉 720
    보잉 720은 보잉 707을 기반으로 개발된 중거리 여객기로, 짧은 활주로 운용을 위해 동체 길이를 줄이고 날개를 수정했으며, 1959년 첫 비행 후 1960년 유나이티드 항공에서 처음 운항을 시작했다.
  • 미국의 군용 헬리콥터 - UH-1 이로쿼이
    벨 헬리콥터사가 개발한 UH-1 이로쿼이 헬리콥터는 "휴이"라는 별명으로 널리 알려져 있으며, 다양한 변형을 거치며 수송, 공격, 수색 및 구조 등 여러 임무에 활용되었고, 현재는 많은 국가에서 퇴역하고 있지만 군사 항공 역사에서 중요한 위치를 차지한다.
  • 미국의 군용 헬리콥터 - CH-47 치누크
    CH-47 치누크는 보잉사에서 개발한 탠덤 로터 방식의 중형 수송 헬리콥터로, 군용 수송, 탐색 구조, 재해 지원 등 다방면으로 활용되며 전 세계 여러 국가에서 운용되고 있고 대한민국 육군도 운용 중이다.
  • 국기 - 중구 (부산광역시)
    부산광역시 중구는 부산의 중심지로, 과거 왜관이 위치했으며 부산부청과 부산시청이 있었고 현재는 교통의 요지이자 다양한 관광 명소를 보유하고 있다.
  • 국기 - 아시아
    아시아는 세계에서 가장 크고 인구가 많은 대륙으로, 유라시아 동쪽 4/5를 차지하며, 4대 문명 중 3개의 발원지이고 다양한 종교와 문화가 발전했으며 경제 성장과 분쟁을 동시에 겪고 있다.

2. 개발

2. 1. 기원

냉전 시대에 소련 해군은 200척이 넘는 작전 잠수함으로 구성된 크고 다양한 잠수함 함대를 구축했다. 미 해군은 다양한 대잠전 (ASW) 능력의 개선과 개발을 통해 이러한 위협에 대응했으며, 그 결과 시 킹(Sea King)이 개발되었다.[2] 1950년대 후반, 미 해군은 터보샤프트 엔진과 같은 최근의 항공우주 기술 발전을 활용하여 새로운 대형 해군 헬리콥터의 개발을 의뢰했다. 시코르스키는 ASW 임무를 수행할 수 있는 새로운 터빈 동력 헬리콥터를 설계해 달라는 요청을 받았다. 사양에는 딥핑 소나, 4시간의 임무 지속 시간, 380kg의 무기 탑재 능력 등이 포함되었다.[3]

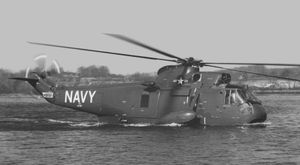

XHSS-2 Sea King prototype


1957년, 시코르스키는 미 해군을 위해 전천후 수륙양용 헬리콥터를 생산하는 계약을 체결했다. 앞선 사양에 따라 이 새로운 회전익기는 ASW 분야에서 탁월해야 했다. 특히 사냥꾼과 킬러의 역할을 결합했는데, 이전에는 이 두 가지 임무가 두 개의 별도 헬리콥터에 의해 수행되었기 때문이다.[1][4] 또한, 미 해군의 새로운 무기 시스템 개념에 따라 조달된 최초의 헬리콥터였으며, 이에 따라 시코르스키는 기체 설계 및 생산뿐만 아니라 소나, 항법 장비, 전자 장치 및 지원 장비와 같은 모든 주요 탑재 시스템에 대한 책임도 져야 했다. 따라서 회전익기의 항법 시스템은 시코르스키와 미 해군이 공동으로 개발했다.[5]

새로운 ASW 헬리콥터의 주요 특징으로는 수륙양용 항공기의 선체가 있어 회전익기가 쉽게 수상 착륙을 할 수 있었고, 이전 헬리콥터에서는 불가능했던 더 크고, 더 무겁고, 더 잘 갖춰진 장비를 갖출 수 있게 해주는 트윈 터보샤프트 엔진 배치를 채택했다는 점이 있다.[1][28] ''HSS-2''라는 명칭은 정치적 여론이 완전히 새로운 회전익기의 개발에 반대할 경우 이전 ''HSS-1''과의 공통성을 암시하기 위해 적용되었다고 한다.[1] 개발 프로그램을 지원하기 위해 총 10대의 프로토타입이 제작되었다.[6]

2. 2. 비행

1959년 3월 11일, 첫 번째 시제기가 초도 비행을 실시했다.[1] 1961년 초, 항공모함 USS 레이크 샴플레인(CV-39)에 두 대의 시제기가 배치되어 항공모함 적합성 시험을 수행했다. 이 시험에는 주 로터 블레이드의 접는 메커니즘 테스트와 최대 80km/h의 강풍 속에서 일련의 이륙 테스트가 포함되었으며, 1961년 중반에 성공적으로 완료되었다.[1][7] 적합성 시험 완료 직후, 미국 해군은 1961년 9월에 최초의 HSS-2 로터크래프트 인도를 공식적으로 수락했으며, 이후 SH-3A로 재지정되었다.[8]

1960년대 초 USS 키어사지(CV-33) 상공을 비행하는 HS-6 소속 SH-3A


1961년 말과 1962년 초, 개조된 미국 해군 HSS-2 시 킹(Sea King)이 FAI 3 km, 100 km, 500 km 및 1000 km 헬리콥터 속도 기록을 깨는 데 사용되었다. 이 일련의 비행은 1962년 2월 5일에 HSS-2가 339km/h의 절대 헬리콥터 속도 기록을 세우면서 절정에 달했다.[9][10] 이 기록은 1963년 7월 23일 개조된 프랑스 쉬드 아비아시옹(Sud-Aviation) 슈페르 프렐롱(Super Frelon) 헬리콥터가 350.4km/h의 속도를 내면서 깨졌다.[11]

2. 3. 추가 개발

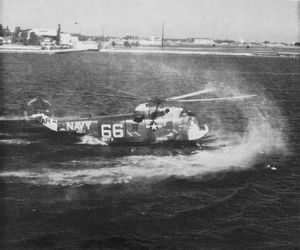

1964년 바다에 착륙하는 SH-3A


시 킹의 기본 설계는 튼튼하여, 시코르스키는 미 해군 외 시장을 위한 추가 개발을 추진했다.[1] 주요 변종 중 하나는 민간용 모델인 시코르스키 S-61L로, 로스앤젤레스 항공이 1962년 3월 11일에 도입했다.[12][13] 시코르스키 S-61R은 수송 및 수색 구조 (SAR) 임무를 위해 개발되었으며, 미국 공군과 미국 해안 경비대에서 운용되었다.[14]

미 해군에서 초기 SH-3A 모델은 SH-3D 및 SH-3H 변종으로 개선되었다. 이들은 더 강력한 엔진과 개선된 센서를 갖추어 대잠전(ASW) 능력이 향상되었다. 시 킹은 기뢰 제거, 전투 수색 구조, 화물/승객 수송 등 대잠전이 아닌 활동으로 전환되기도 했다.[1] 대잠전 승무원들은 2차 역할을 수행하도록 훈련받아, 필요에 따라 빠르게 다른 임무를 수행할 수 있었다.[15]

고정익과 제트 엔진을 장착한 시 킹을 시험한 NH-3A 프로토타입


NH-3A (S-61F)는 1960년대에 시험된 고속 복합 헬리콥터였다.[16] 테일 로터는 90° 회전하여 추진 프로펠러 역할을 할 수 있도록 개조되었다.[17] 미 해군용 시 킹의 기뢰 제거 버전은 9대의 SH-3A를 개조하여 RH-3A로 명명되었다.[56]

시코르스키 외에도 미쓰비시, 아구스타 등이 라이센스 생산 계약을 체결했다. 웨스트랜드 헬리콥터스는 시 킹을 재설계하여 웨스트랜드 시 킹을 생산했다.[18][19][20] 웨스트랜드 시 킹은 더 큰 작전 자율성을 목표로 했다.[21] 웨스트랜드는 330대의 시 킹을 생산, 인도 해군 항공대, 독일 해군, 로열 오스트레일리아 해군, 노르웨이 공군 등 다양한 고객에게 판매했다.[22]

시코르스키는 1970년대에 시 킹 생산을 종료했지만, 2009년 9월에도 약 600대가 운용 중이었다.[23]

3. 설계

SH-3 시 킹은 쌍발 엔진의 중형 수륙양용 회전익기로, 이전 헬리콥터에 비해 많은 발전된 기능을 가지고 있다. 완전 수륙양용 및 전천후 운용이 가능하며, 잠수함을 탐지하고 파괴할 수 있는 최초의 미국 헬리콥터였다.[1] 쌍발 터보샤프트 엔진은 더 높은 탑재량과 신뢰성을 제공했으며, 엔진 하나가 고장 나도 비행을 계속할 수 있었다.[1][25] 초기에는 제너럴 일렉트릭 T58-GE-8B 엔진이 사용되었다.[1]

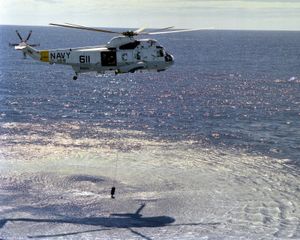

SH-3H가 디핑 소나를 배치하는 모습, 1989


일반적으로 4명의 승무원이 탑승하며, 대잠 작전 시에는 센서 작동 및 데이터 해석을 담당하는 승무원이 배치되었다.[26] 수색 및 구조 임무 시 최대 22명의 생존자를, 의료 배치 시에는 최대 9개의 들것과 2명의 의료 요원을 수송할 수 있었다. 병력 수송 시에는 최대 28명의 병사를 수용할 수 있었다.[27]

해군 작전을 지원하기 위해 메인 로터 블레이드와 테일 섹션은 자동 접이식 시스템을 갖추고 있었다.[1] 수륙양용 선체는 수상 착륙을 가능하게 했고, 방수 처리되어 장시간 부유할 수 있었다. 항공기 스폰슨의 에어백은 안정성과 부력을 높였다.[28] 선체 설계는 얼음, 눈, 늪지 등 어려운 지형에도 착륙할 수 있도록 했다.[1] 육상 운용을 위해 스폰슨에 바퀴가 설치되었다.[1]

대잠 작전 시 최대 4개의 어뢰 또는 폭뢰를 탑재할 수 있었고, 대함 임무 시에는 씨 이글 또는 엑조세 미사일 1~2기를 장착할 수 있었다.[29] B57 핵폭탄을 투하할 수도 있었다.[30] 대잠전 장비로는 AQS-13A/B/E 디핑 소나, 소노부이 데이터 처리 컴퓨터, 다양한 소노부이, ARR-75 소노부이 수신기, ASQ-81 자력 이상 탐지기 등이 포함되었다. AKT-22 데이터 링크는 소나 정보를 아군에게 빠르게 전달할 수 있게 했다.[31] 일부 후기 모델은 TACNAV 디지털 항법 시스템(1세대 GPS)과 야간 투시경 호환 조종석 계기를 갖추고 있었다.[32]

4. 운용 역사

헬리콥터 대잠수함 비행대 HS-12 "와이번스"가 1985년 편대 비행하는 SH-3H 시 킹

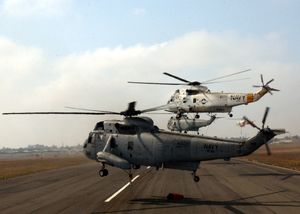

2003년 샌디에이고에서 세다 화재와 싸우기 위해 출격하는 여러 대의 UH-3H 시 킹 헬리콥터


1961년 6월, 시 킹은 미 해군에서 ''HSS-2''로 운용되기 시작했다. 당시 이 헬리콥터는 세계에서 가장 큰 수륙양용 헬리콥터였을 뿐만 아니라 미 해군에서 생산된 최초의 전천후 회전익기였다.[1] 통합 항공기 명명 시스템이 도입되면서, SH-3A로 명칭이 변경되었으며, 주로 대잠수함전에 사용되어 소련 잠수함을 탐지 및 추적하고, 필요시 공격하여 격침시키는 임무를 수행했다.[33] 시 킹은 미 해군 함정의 비행 갑판, 육상 기지, 해상 플랫폼에서 운용하여 감시 및 공격 범위를 확장했다. 야간 대잠수함전 작전은 비행 승무원에게 상당한 어려움을 야기했다.[1][34]

시 킹은 수색 및 구조, 수송, 대선 및 공중 조기 경보 작전 등 다양한 임무를 수행했다. 항공모함은 시 킹을 항공모함 근처에서 항공기 보호를 위해 배치하여 이착륙 중 추락한 승무원을 구조했다.[35] 또한, 함정 간 인원, 우편물 및 기타 가벼운 화물을 이송하는 등 해상에서 일상적인 물류 역할을 수행했다.[36]

캐나다 해군(RCN)은 1963년 도입 이후 시콜스키 CH-124 시 킹의 주요 운용 주체가 되었다. 캐나다 작전에서 주목할 만한 혁신은 '베어트랩'으로 불리는 윈치 '하울다운' 착륙 및 고정 방식을 사용한 것이었다.[37][38] 시킹은 브라질, 이탈리아, 일본, 영국 등 다양한 국가에 대량으로 수출되었으며, 여러 운용국에서는 50년 이상 시 킹을 계속 사용했다.[39][40][41]

베트남 전쟁 중 SH-3는 바다와 육지에서 추락한 항공기의 승무원을 구조했으며, 자동 밀폐 연료 탱크, 여러 기관총 및 중장갑을 장착했다.[42] 더 긴 항속 거리와 2개의 엔진을 갖춘 안전성으로 인해, 격추된 항공 승무원을 회수하기 위해 북베트남으로의 구조 출격에 자주 사용되었다.[1] 시 킹은 또한 의료 후송 및 재난 구호 활동에도 사용되었다.[1]

|thumb|left|미 해병대 VH-3 시 킹, 마린 원으로 운용, 백악관 남쪽 잔디밭에 착륙]]

SH-3는 1962년 5월 머큐리-아틀라스 7부터 유인 우주 캡슐을 회수하는 주요 헬리콥터였다.[43] ''헬리콥터 66''은 아폴로 계획 8호, 10호에서 13호까지의 주요 회수 차량이었다.[44] 1971년 2월, 상륙 강습함 USS ''뉴 올리언스''에서 운용되는 SH-3A가 아폴로 14호를 회수했다.[45] SH-3의 특수 수색 및 구조 변종인 HH-3도 이러한 역할을 수행했다.[28]

미국 해병대의 HMX-1 부대에서 운용하는 여러 대의 시 킹은 미국 대통령의 공식 헬리콥터로 사용된다. 이러한 역할에서 대통령이 현재 탑승한 헬리콥터는 '마린 원'이라는 호출 부호를 사용한다. 2012년 현재, 시 킹의 대체 헬리콥터 기종은 VXX 프로그램에 따라 보류 중이었다.[46][47] 1992년, 미국 미국 법무부는 과도한 부품 가격 청구 및 의도적으로 미 해군 협상가를 오도했다는 혐의로 시콜스키를 고소했다.[48] 1997년, 법무부는 해군의 시 킹 업그레이드 계약에 대한 고의적인 과도한 청구에 대해 시콜스키에 추가적인 혐의를 제기했다.[49] 2024년, VH-3D는 마린 원 헬리콥터로 VH-92 패트리어트로 대체되었다.[50]

1990년대 동안, 시 킹은 미 해군에서 더 새로운 시콜스키 SH-60 시 호크로 대잠수함전 및 수색 구조 역할을 대체했다.[51] 그러나 SH-3는 물류 지원, 수색 구조 및 수송을 포함한 역할에서 예비 부대에서 계속 운용되었다. 2006년 1월 27일, SH-3는 버지니아주 NAS 노퍽에서 헬리콥터 전투 지원 비행대 2 (HC-2)에 의해 기념적으로 퇴역했다.[52] 이 기종은 점점 더 발전된 SH-60 시 호크 변종으로 대체되었다.[1] 21세기 초, 미국에서의 축소 운용 이후, 계속 운용하기 위해 전 군용 시 킹을 개조하려는 여러 계획이 있었으며, 민간 운용자 외에도 이집트 및 인도와 같은 국가에서도 자체 노후화된 함대를 보충하기 위해 개조된 전 미국 시 킹을 획득했다.[53][54][55]

5. 파생형

XHSS-2는 H-3 시 킹의 유일한 프로토타입이다.[56] YHSS-2는 시험생산 S-61 항공기로, 미 해군을 위해 7대를 제작, 1962년에 YSH-3A로 재지정되었다.[56] HSS-2는 시 킹의 원래 명칭으로, 1962년 미국 삼군 항공기 명명법에 의해 SH-3A로 변경되었다. SH-3A는 미 해군용 대잠전 헬리콥터로 245대가 제작되었다.[1] HH-3A는 미 해군용 전투 수색 및 구조 헬리콥터로, SH-3A에서 12대가 개조되었다.[1] CH-3A는 미 공군용 군 수송기로, SH-3A 3대를 개조한 것이다. 이후 CH-3B가 되었다.[58] NH-3A (S-61F)는 실험용 고속 복합 헬리콥터로, SH-3A 1대를 개조하여 제작되었다. 광범위한 유선형 설계와 플로트가 없으며, 추가 속도를 위한 두 개의 터보제트 엔진을 탑재한 짧은 날개가 특징이다.[59] RH-3A는 미 해군용 기뢰 제거 헬리콥터로, SH-3A 항공기 9대를 개조했다.[56] VH-3A는 미 육군 및 해병대용 VIP 수송 (1957–76년 마린 원 또는 아미 원으로 더 잘 알려짐) 헬리콥터로, 8대가 제작되었고, 손상된 헬리콥터에서 재건된 SH-3A 2대가 추가되었다. 나머지는 1975–76년에 미 해군으로 반환되었고 VH-3D로 대체되었다. CH-3B는 미 공군용 군 수송 헬리콥터이다. SH-3D는 미 해군용 대잠전 헬리콥터로 73대가 제작되었고, SH-3A 2대가 개조되었다.[1] VH-3D는 미 해병대용 VIP 대통령 수송 헬리콥터 (마린 원으로 더 잘 알려짐)로 11대가 제작되어 1976년에 운용을 시작했다.[60] SH-3G는 미 해군용 화물, 유틸리티 수송 헬리콥터로, SH-3A 및 SH-3D에서 105대가 개조되었다.[1] SH-3H는 미 해군용 대잠전 (ASW) 헬리콥터로 SH-3G를 업그레이드한 것이다.[1] 대잠전, 대함 미사일 탐지 및 기타 기체 개선을 위한 SH-3G 기능이 포함되었으며, 163대의 SH-3A/D/G가 SH-3H 구성으로 업그레이드되었다.[60] SH-3H AEW는 스페인 해군용 공중 조기 경보 버전이다. UH-3H는 미 해군용 화물, 유틸리티 수송 버전으로, 대잠전 시스템을 제거하여 SH-3H에서 개조되었다.[60]

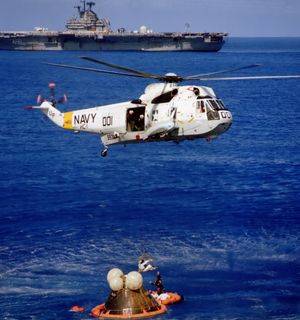

SH-3G 시 킹이 아폴로 17호 우주 비행사를 구조하는 모습.

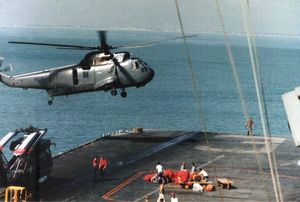

HH-3A

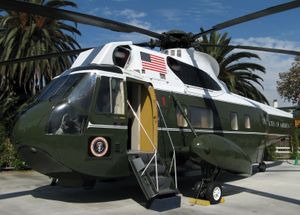

1961년부터 1976년까지 대통령 전용 헬리콥터로 사용된 VH-3A "시 킹"인 Army One, 닉슨 대통령 도서관에 영구 전시되어 있다.

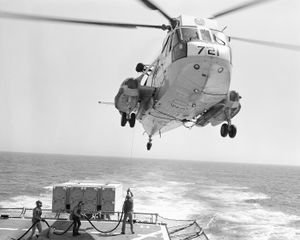

1981년의 SH-3G


시코르스키(Sikorsky) 사의 S-61은 SH-3 시 킹의 사내 명칭이다.[1] S-61A는 덴마크 공군 수출형으로, 부력 백이 없는 더 넓은 폰툰을 채택했으며, 음파 탐지기 대신 530리터 중앙 탱크를 장착했고, 자동 전동 접이식 시스템은 없다.[61] S-61A-4 누리(Nuri)는 말레이시아 공군의 군용 수송, 수색 및 구조 헬리콥터로, 최대 31명의 전투 병력을 수용할 수 있으며 38대가 제작되었다.[57] S-61A/AH는 남극 조사 작업 및 수색 구조용 유틸리티 헬리콥터이다. S-61B는 일본 해상자위대를 위한 SH-3 대잠전 헬리콥터의 수출형이다. S-61D-3는 브라질 해군, S-61D-4는 아르헨티나 해군 수출형이다. S-61NR은 아르헨티나 공군의 수색 및 구조 버전이며, S-61V는 VH-3A의 사내 명칭으로 인도네시아용으로 1대가 제작되었다.

S-61L/N은 시 킹의 민간 버전이다. S-61R은 미국 공군에서 CH-3C/E 시 킹 및 HH-3E 졸리 그린 자이언트, 미국 해안 경비대와 이탈리아 공군에서 HH-3F 시 킹(일반적으로 "펠리칸"이라는 별칭으로 불림)으로 운용되었다.[62]

아구스타사가 면허 생산한 H-3 시 킹의 회사 지정 명칭은 AS-61이다.[1] AS-61A-1은 말레이시아 공군에 수출된 이탈리아 모델이다.[1] AS-61A-4는 군용 수송, 수색 및 구조 헬리콥터이며,[1] AS-61N-1 실버는 단축된 객실을 갖춘 S-61N의 면허 생산 모델이다. AS-61R은 시코르스키 S-61R을 기반으로 한 버전이다.[1] AS-61VIP는 VIP 수송 헬리콥터이다.[1] ASH-3A (SH-3G)는 유틸리티 수송 헬리콥터이며, ASH-3D는 대잠전 헬리콥터로 이탈리아 해군, 브라질, 이란, 페루 해군, 아르헨티나 해군에서 운용한다.[1] ASH-3TS는 VIP, 임원 수송 임무 헬리콥터로 ASH-3D/TS로도 알려져 있으며, 이탈리아 공군은 1975년부터 2012년까지 2대를 운용했다.[1][64] ASH-3H는 대잠전 헬리콥터이다.[65]

미쓰비시는 시코르스키 항공의 S-61 계열 헬리콥터를 면허 생산하여 일본 해상자위대에 납품하였다. S-61A의 면허 생산 버전인 S-61A는 수색 및 구조, 다목적 헬리콥터로 18대가 생산되었다. S-61B의 면허 생산 버전인 HSS-2는 대잠수함전 헬리콥터로 55대가 생산되었다. S-61B (SH-3D)의 면허 생산 버전인 HSS-2A는 대잠수함전 헬리콥터로 28대가 생산되었고, S-61B (SH-3H)의 면허 생산 버전인 HSS-2B는 대잠수함전 헬리콥터로 23대가 생산되었다.

'''웨스트랜드 시 킹'''은 영국의 웨스트랜드 헬리콥터에서 라이선스 생산된 기종으로, 영국 해군을 위해 특별히 개조된 모델을 개발했다. 이 기종은 두 개의 롤스로이스 놈 터빈(라이선스 생산된 T58)으로 구동되며, 영국제 항공 전자 장비와 대잠전 장비를 갖추고 있다. 이 기종은 1969년에 처음 비행했으며, 이듬해 실전 배치되었다. 2017년까지 영국 공군에서도 수색 및 구조 임무에 사용되었으며, 전 세계 여러 국가에 판매되었다.

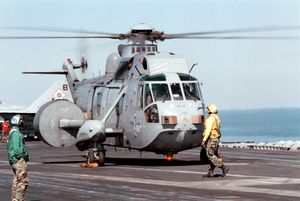

웨스트랜드 시 킹 AEW.2A, 1998년 영국 해군


1980년 독일 해군 시 킹, 웨스트랜드 제작

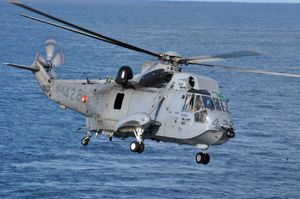

캐나다 시코르스키 CH-124A 시 킹


캐나다군은 반잠수함전 헬리콥터로 시코르스키 CH-124 시 킹을 도입하였다.[63] 41대의 CH-124는 캐나다 해군용으로 United Aircraft of Canada에서 조립되었다.[63]

CH-124A는 시 킹 개선 프로그램(SKIP)을 통해 현대화된 항공 전자 장비와 향상된 안전 기능이 추가되었다.[63] CH-124B는 CH-124A의 대체 버전으로, 딥핑 소나는 없지만 이전에는 MAD 센서와 배치 가능한 저장 장치를 추가로 갖추고 있었다.[63] 2006년, 이 변형의 5대 항공기는 상설 비상 임무 부대(SCTF)를 지원하도록 개조되었으며, 추가 병력 좌석과 주파수 가변형 무전기가 장착되었다.[63] 패스트 로프 기능, EAPSNIPS(엔진 에어 입자 분리기 / 눈 및 얼음 입자 분리기)를 추가하려는 계획은 실현되지 않았다.[63]

1991-1992년에 6대의 CH-124B가 CH-124B2 표준으로 업그레이드되었다.[63] 개량된 CH-124B2는 잠수함을 수동적으로 감지하기 위한 소노부이 처리 장치를 유지했지만, 함선의 소나를 보완하기 위해 예인 배열 소나도 장착했다.[63] CH-124B2는 캐나다군 내에서 반잠수함전의 우선순위가 낮아짐에 따라 상설 비상 임무 부대를 위한 즉석 병력 수송기로 다시 개조되었다.[63]

CH-124C는 CFB 셔워터에 위치한 헬리콥터 작전 시험 및 평가 시설에서 운용하는 1대의 CH-124이다. 새로운 장비를 시험하는 데 사용되며, 새로운 장비를 시험하지 않을 때는 헬리콥터가 필요한 모든 캐나다군 함선에 배치될 수 있다.[63] CH-124U는 여객/화물 운송을 위해 개조된 4대의 CH-124에 대한 비공식 지정이다.[63] 1대는 1973년에 추락했고, 생존자들은 나중에 CH-124A로 재개조되었다.[63]

5. 1. 미국 군용

XHSS-2는 H-3 시 킹의 유일한 프로토타입이다.[56] YHSS-2는 시험생산 S-61 항공기로, 미 해군을 위해 7대를 제작, 1962년에 YSH-3A로 재지정되었다.[56] HSS-2는 시 킹의 원래 명칭으로, 1962년 미국 삼군 항공기 명명법에 의해 SH-3A로 변경되었다. SH-3A는 미 해군용 대잠전 헬리콥터로 245대가 제작되었다.[1] HH-3A는 미 해군용 전투 수색 및 구조 헬리콥터로, SH-3A에서 12대가 개조되었다.[1] CH-3A는 미 공군용 군 수송기로, SH-3A 3대를 개조한 것이다. 이후 CH-3B가 되었다.[58] NH-3A (S-61F)는 실험용 고속 복합 헬리콥터로, SH-3A 1대를 개조하여 제작되었다. 광범위한 유선형 설계와 플로트가 없으며, 추가 속도를 위한 두 개의 터보제트 엔진을 탑재한 짧은 날개가 특징이다.[59] RH-3A는 미 해군용 기뢰 제거 헬리콥터로, SH-3A 항공기 9대를 개조했다.[56] VH-3A는 미 육군 및 해병대용 VIP 수송 (1957–76년 마린 원 또는 아미 원으로 더 잘 알려짐) 헬리콥터로, 8대가 제작되었고, 손상된 헬리콥터에서 재건된 SH-3A 2대가 추가되었다. 나머지는 1975–76년에 미 해군으로 반환되었고 VH-3D로 대체되었다. CH-3B는 미 공군용 군 수송 헬리콥터이다. SH-3D는 미 해군용 대잠전 헬리콥터로 73대가 제작되었고, SH-3A 2대가 개조되었다.[1] VH-3D는 미 해병대용 VIP 대통령 수송 헬리콥터 (마린 원으로 더 잘 알려짐)로 11대가 제작되어 1976년에 운용을 시작했다.[60] SH-3G는 미 해군용 화물, 유틸리티 수송 헬리콥터로, SH-3A 및 SH-3D에서 105대가 개조되었다.[1] SH-3H는 미 해군용 대잠전 (ASW) 헬리콥터로 SH-3G를 업그레이드한 것이다.[1] 대잠전, 대함 미사일 탐지 및 기타 기체 개선을 위한 SH-3G 기능이 포함되었으며, 163대의 SH-3A/D/G가 SH-3H 구성으로 업그레이드되었다.[60] SH-3H AEW는 스페인 해군용 공중 조기 경보 버전이다. UH-3H는 미 해군용 화물, 유틸리티 수송 버전으로, 대잠전 시스템을 제거하여 SH-3H에서 개조되었다.[60]

5. 2. 시코르스키

시코르스키(Sikorsky) 사의 S-61은 SH-3 시 킹의 사내 명칭이다.[1] S-61A는 덴마크 공군 수출형으로, 부력 백이 없는 더 넓은 폰툰을 채택했으며, 음파 탐지기 대신 530리터 중앙 탱크를 장착했고, 자동 전동 접이식 시스템은 없다.[61] S-61A-4 누리(Nuri)는 말레이시아 공군의 군용 수송, 수색 및 구조 헬리콥터로, 최대 31명의 전투 병력을 수용할 수 있으며 38대가 제작되었다.[57] S-61A/AH는 남극 조사 작업 및 수색 구조용 유틸리티 헬리콥터이다. S-61B는 일본 해상자위대를 위한 SH-3 대잠전 헬리콥터의 수출형이다. S-61D-3는 브라질 해군, S-61D-4는 아르헨티나 해군 수출형이다. S-61NR은 아르헨티나 공군의 수색 및 구조 버전이며, S-61V는 VH-3A의 사내 명칭으로 인도네시아용으로 1대가 제작되었다.

S-61L/N은 시 킹의 민간 버전이다. S-61R은 미국 공군에서 CH-3C/E 시 킹 및 HH-3E 졸리 그린 자이언트, 미국 해안 경비대와 이탈리아 공군에서 HH-3F 시 킹(일반적으로 "펠리칸"이라는 별칭으로 불림)으로 운용되었다.[62]

5. 3. 아구스타

아구스타사가 면허 생산한 H-3 시 킹의 회사 지정 명칭은 AS-61이다.[1] AS-61A-1은 말레이시아 공군에 수출된 이탈리아 모델이다.[1] AS-61A-4는 군용 수송, 수색 및 구조 헬리콥터이며,[1] AS-61N-1 실버는 단축된 객실을 갖춘 S-61N의 면허 생산 모델이다. AS-61R은 시코르스키 S-61R을 기반으로 한 버전이다.[1] AS-61VIP는 VIP 수송 헬리콥터이다.[1] ASH-3A (SH-3G)는 유틸리티 수송 헬리콥터이며, ASH-3D는 대잠전 헬리콥터로 이탈리아 해군, 브라질, 이란, 페루 해군, 아르헨티나 해군에서 운용한다.[1] ASH-3TS는 VIP, 임원 수송 임무 헬리콥터로 ASH-3D/TS로도 알려져 있으며, 이탈리아 공군은 1975년부터 2012년까지 2대를 운용했다.[1][64] ASH-3H는 대잠전 헬리콥터이다.[65]

5. 4. 미쓰비시

미쓰비시는 시코르스키 항공의 S-61 계열 헬리콥터를 면허 생산하여 일본 해상자위대에 납품하였다. S-61A의 면허 생산 버전인 S-61A는 수색 및 구조, 다목적 헬리콥터로 18대가 생산되었다. S-61B의 면허 생산 버전인 HSS-2는 대잠수함전 헬리콥터로 55대가 생산되었다. S-61B (SH-3D)의 면허 생산 버전인 HSS-2A는 대잠수함전 헬리콥터로 28대가 생산되었고, S-61B (SH-3H)의 면허 생산 버전인 HSS-2B는 대잠수함전 헬리콥터로 23대가 생산되었다.

5. 5. 웨스트랜드

'''웨스트랜드 시 킹'''은 영국의 웨스트랜드 헬리콥터에서 라이선스 생산된 기종으로, 영국 해군을 위해 특별히 개조된 모델을 개발했다. 이 기종은 두 개의 롤스로이스 놈 터빈(라이선스 생산된 T58)으로 구동되며, 영국제 항공 전자 장비와 대잠전 장비를 갖추고 있다. 이 기종은 1969년에 처음 비행했으며, 이듬해 실전 배치되었다. 2017년까지 영국 공군에서도 수색 및 구조 임무에 사용되었으며, 전 세계 여러 국가에 판매되었다.

5. 6. 캐나다



캐나다군은 반잠수함전 헬리콥터로 시코르스키 CH-124 시 킹을 도입하였다.[63] 41대의 CH-124는 캐나다 해군용으로 United Aircraft of Canada에서 조립되었다.[63]

CH-124A는 시 킹 개선 프로그램(SKIP)을 통해 현대화된 항공 전자 장비와 향상된 안전 기능이 추가되었다.[63] CH-124B는 CH-124A의 대체 버전으로, 딥핑 소나는 없지만 이전에는 MAD 센서와 배치 가능한 저장 장치를 추가로 갖추고 있었다.[63] 2006년, 이 변형의 5대 항공기는 상설 비상 임무 부대(SCTF)를 지원하도록 개조되었으며, 추가 병력 좌석과 주파수 가변형 무전기가 장착되었다.[63] 패스트 로프 기능, EAPSNIPS(엔진 에어 입자 분리기 / 눈 및 얼음 입자 분리기)를 추가하려는 계획은 실현되지 않았다.[63]

1991-1992년에 6대의 CH-124B가 CH-124B2 표준으로 업그레이드되었다.[63] 개량된 CH-124B2는 잠수함을 수동적으로 감지하기 위한 소노부이 처리 장치를 유지했지만, 함선의 소나를 보완하기 위해 예인 배열 소나도 장착했다.[63] CH-124B2는 캐나다군 내에서 반잠수함전의 우선순위가 낮아짐에 따라 상설 비상 임무 부대를 위한 즉석 병력 수송기로 다시 개조되었다.[63]

CH-124C는 CFB 셔워터에 위치한 헬리콥터 작전 시험 및 평가 시설에서 운용하는 1대의 CH-124이다. 새로운 장비를 시험하는 데 사용되며, 새로운 장비를 시험하지 않을 때는 헬리콥터가 필요한 모든 캐나다군 함선에 배치될 수 있다.[63] CH-124U는 여객/화물 운송을 위해 개조된 4대의 CH-124에 대한 비공식 지정이다.[63] 1대는 1973년에 추락했고, 생존자들은 나중에 CH-124A로 재개조되었다.[63]

6. 운용 국가

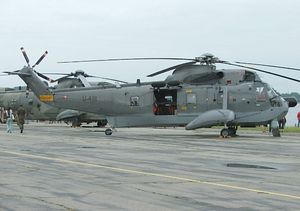

덴마크 공군 S-61A

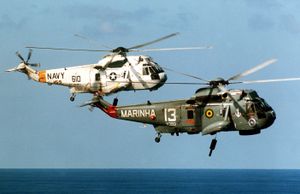

브라질 해군과 미국 해군의 시킹

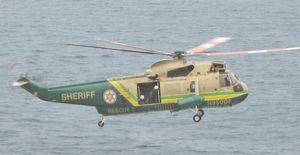

LASD's '''Rescue 5''', a Sikorsky SH-3H Sea King helicopter, flies offshore near Point Vincente Park in Rancho Palos Verdes.


SH-3의 현재 운용국은 파란색, 과거 운용국은 빨간색으로 표시한 지도. S-61R 또는 웨스트랜드 사용자는 포함되지 않음

  • 아르헨티나
  • 브라질
  • 캐나다
  • 이집트
  • 인도
  • 이란
  • 이라크
  • 아일랜드
  • 이탈리아
  • 일본
  • 말레이시아
  • 페루
  • 사우디아라비아
  • 스페인
  • 베네수엘라
  • 미국

6. 1. 현재 운용국

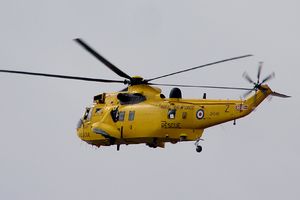

영국 해군의 웨스트랜드 시 킹

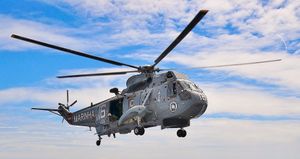

브라질 해군의 시 킹


2012년 이란 해군의 시 킹

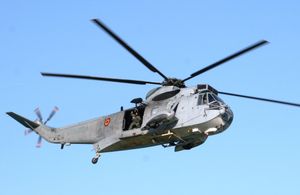

2009년 스페인 해군 SH-3H 시 킹

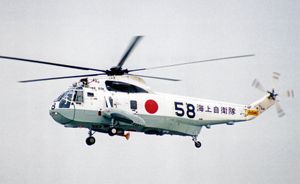

일본 해상 자위대의 시코르스키 S-61


아르헨티나, 브라질, 캐나다, 이집트, 인도, 이란, 이라크, 아일랜드, 이탈리아, 일본, 말레이시아, 페루, 사우디아라비아, 스페인, 베네수엘라, 미국 등 여러 국가에서 SH-3 시 킹을 운용하고 있다.

  • 아르헨티나 해군 항공대[66]
  • 인도 해군[66]
  • 인도네시아 국가 재난 관리청 - S-61A는 카르디그 항공에서 임대.[67][68][69]
  • 이란 해군[66]
  • 말레이시아 육군 항공대
  • 페루 해군[66]
  • 우크라이나 해군
  • 미국 해병대[70] HMX-1[70]
  • 베네수엘라 육군[66]

6. 2. 과거 운용국


  • 아르헨티나
  • 브라질
  • 캐나다
  • 이집트
  • 인도
  • 이란
  • 이라크
  • 아일랜드
  • 이탈리아
  • 일본
  • 말레이시아
  • 페루
  • 사우디아라비아
  • 스페인
  • 베네수엘라
  • 미국
  • 브라질 해군[66]
  • 캐나다 해군[71] – 1968년 공군 사령부로 이관
  • 캐나다 공군 (참조: CH-124 시 킹) – 2018년 12월 퇴역[72]
  • 덴마크 공군[73][74][75]
  • 이라크 공군[76]

7. 제원 (SH-3D)

링크

  • 승무원: 조종사 2명, 대잠수함전(ASW) 작전 요원 2명[104]
  • 길이: 16.7 m[104]
  • 로터 직경: 19 m[104]
  • 높이: 5.13 m[104]
  • 자체 중량: 5,382 kg[104]
  • 최대 이륙 중량: 9,525 kg[104]
  • 엔진: 제너럴 일렉트릭 T58-GE-10 터보샤프트 엔진 2기, 각 1,400 마력[104] (총 출력은 메인 기어박스에 의해 2,500 마력으로 제한)[105]
  • 로터 블레이드 단면: NACA 0012[106]
  • 최대 속도: 267 km/h[104]
  • 순항 속도: 219 km/h (최대 항속 거리)[104]
  • 항속 거리: 1,005 km (최대 연료, 10% 예비)[104]
  • 상승 고도: 4,481 m[104]
  • 상승률: 6.7-11.2 m/s[104]
  • 무장:
  • 최대 381 kg 탑재 가능[104]
  • Mk 46/44 대잠 어뢰 2기 (SH-3H)[104]
  • 소노부이 및 조명탄[104]
  • B57 핵 심해 폭뢰[104]
