AIM-54 피닉스

3. 설계 및 특징

^[45]

AIM-54는 LAU-93 또는 LAU-132 발사기에서 화약식 장약으로 사출된 후 고체 추진 로켓 모터가 점화되는 방식으로 발사된다.^[14] AN/AWG-9 레이더는 최대 24개의 표적을 동시에 추적하고, 최대 6개의 피닉스 미사일을 거의 동시에 발사할 수 있다. F-14는 동체 터널 아래에 4발, 글러브 스테이션 아래에 2발을 장착할 수 있었다. 그러나 피닉스 미사일 6발과 발사 레일을 모두 장착하면 무게가 약 3628.74kg를 초과하여 착륙 허용 하중을 초과하는 경우가 있어,^[15] 사용하지 않은 미사일은 착륙 시 투하해야 했다.

대부분의 다른 미국 항공기는 더 작고 세미 액티브 중거리 미사일인 AIM-7 스패로우에 의존했다. 세미 액티브 유도는 항공기가 발사된 스패로우를 지원하는 동안 탐색 능력이 감소하고 상황 인식이 저하되는 단점이 있었다. 톰캣의 레이더는 track-while-scan 모드에서 최대 24개의 표적을 추적할 수 있었고, AWG-9는 최대 6개의 표적을 선택하여 미사일을 발사할 수 있었다. 조종사 또는 레이더 요격 장교(RIO)는 매개변수가 충족되면 피닉스 미사일을 발사했다. RIO의 조종석에 있는 대형 전술 정보 디스플레이(TID)는 승무원에게 정보를 제공했고, 레이더는 미사일 발사 후에도 여러 표적을 지속적으로 탐색하고 추적하여 전장 상황 인식을 유지할 수 있었다.

링크 4 데이터 링크를 통해 미 해군 톰캣은 E-2C 호크아이 AEW 항공기와 정보를 공유할 수 있었다. 1990년 사막의 방패 작전 기간 동안 링크 4A가 도입되어 톰캣은 전투기 간 데이터 링크 기능을 갖게 되어 전반적인 상황 인식을 더욱 향상시켰다. F-14D는 JTIDS와 함께 운용되어 조종석에 더 나은 링크 16 데이터 링크 "화면"을 제공했다.

F-14에 피닉스 6발을 탑재한 상태로 항공모함에 착함할 경우, 착함 재시도를 위해 남겨두어야 할 연료 중량 관계상, 착함 시 해상에서 2발을 투기해야 하는 경우도 있었다. 따라서 운용 규정에 따라 통상적으로 피닉스의 탑재는 4발 이하로 제한되었다(나머지 하드포인트에는 스패로우나 사이드와인더 등이 탑재된다).

전천후 운용이 가능하며, 강력한 재밍 상황에서도 지장이 없으며, 근접 신관은 MK 334 레이더, 적외선, 충격 신관으로 구성된 복합형이었다.^[31]

3. 1. 유도 방식

4. 운용 역사

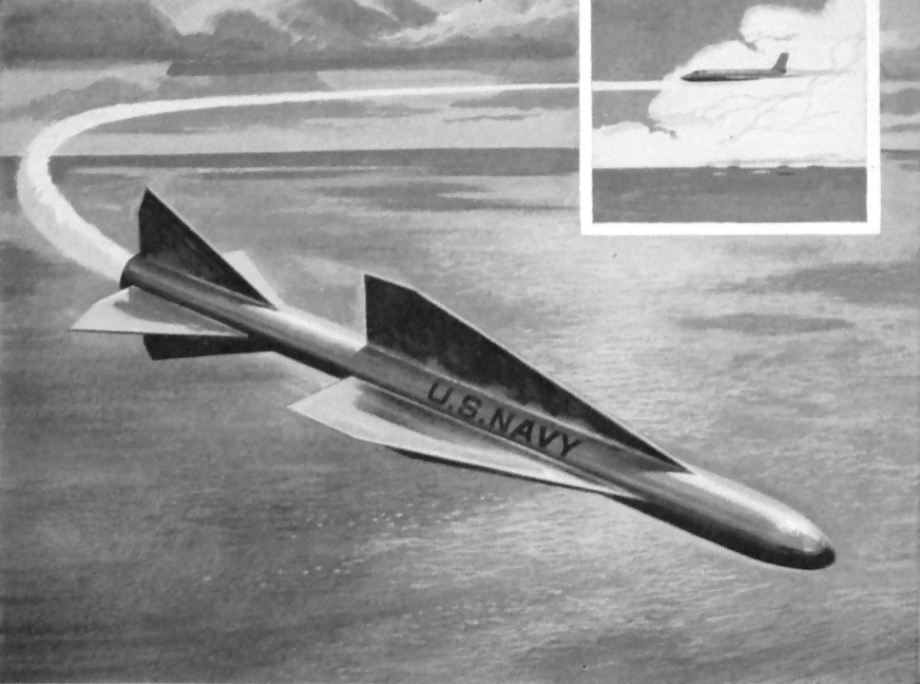

1950년대 후반, 미국 해군은 소비에트 연방군의 대형 폭격기를 목표로 장거리 공대공 미사일로 요격하는 것을 구상했다. AIM-47 개발이 진행되었으나, 미국 공군과의 장거리 공대공 미사일 계획 통합으로 피닉스 개발이 시작되었고, 1963년 AIM-54로 명칭이 변경되었다. F-111 해군형(F-111B)이 개발되었지만 실용화되지 못했고, F-14가 1970년 첫 비행, 1974년부터 부대 배치가 시작되었다.

개량형인 AIM-54C는 대함 미사일이나 순항 미사일에도 대처할 수 있도록 개발되었다. 본래 소련의 핵 공격을 포함한 공격으로부터 항공모함 함대를 지키기 위해 만들어졌으나, 그러한 사태는 발생하지 않았다. 대형이고 고가 미사일이기 때문에 실전에서는 거의 사용되지 않았고, 미 해군은 2004년 9월 30일에 피닉스를 퇴역시켰다.

NASA는 2006년에 데이터 획득을 위해 탄두를 변경한 피닉스 미사일을 F-15에 탑재하여 활용했다^[30]。

이란은 1979년 1월, 212km 떨어진 무인 표적기를 격추한 사례가 있다.^[44] 이란-이라크 전쟁 (1980-1988년)에서의 사용에 대해서는 여러 보고가 이루어지고 있는데, 그 내용은 제각각이다.

이란-이라크 전쟁에서 이란 공군의 AIM-54 피닉스 사용 기록은 다음과 같다.

4. 1. 미 해군

• 1999년 1월 5일, 미 해군 F-14 2대가 이라크 미그-25를 향해 바그다드 남동쪽에서 AIM-54 두 발을 발사했으나, 두 미사일 모두 로켓 모터 고장으로 목표물을 타격하지 못했다.^[17][18]
• 1999년 9월 9일, 미 해군 F-14가 알 타카두움 공군 기지에서 바그다드 서쪽 무비행 구역으로 남하하던 이라크 미그-23을 향해 AIM-54를 발사했으나 빗나갔다. 이후 이라크 전투기는 방향을 바꿔 북쪽으로 도주했다.^[19]

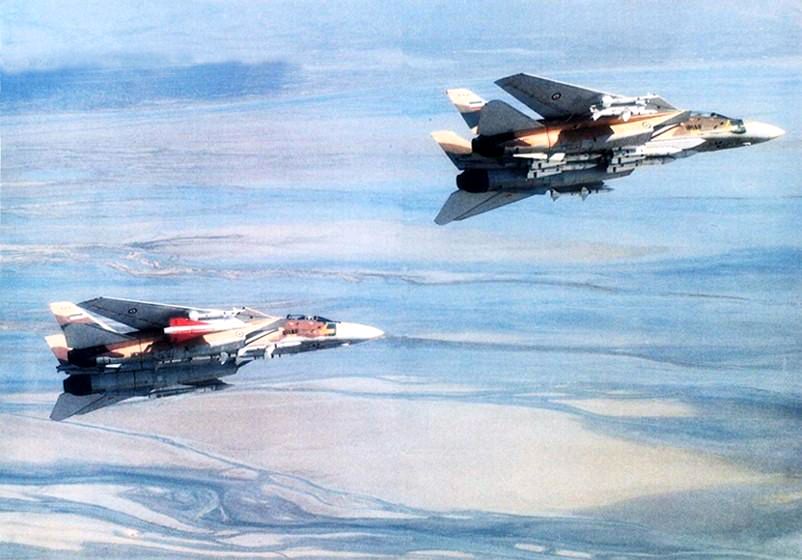

4. 2. 이란 공군

5. 파생형

^[45]

6. 운용 국가

• جنگنده رهگیر|전투기 요격기^fa (이란)^[30]
• 미국 (퇴역)^[30]
