미스트랄 (미사일)

3. 제원

미스트랄은 차량, 수상함정, 헬리콥터에서 사용할 수 있으며 휴대형으로도 사용 가능한 단거리 지대공 미사일(SHORAD) 시스템이다. 미사일은 운반 및 발사 용기(MPC)에 "아군 식별 장치", 전원 공급 장치, 조준 장치가 장착된 삼각대와 함께 수납된다.^[4]

미사일은 사령관과 사수 2인 1조로 운용된다. 장갑차, 함정 또는 헬리콥터(에어로스파시알 가젤(Aérospatiale Gazelle), 데넬 루이발크(Denel Rooivalk), 유로콥터 타이거(Eurocopter Tiger))에서 미사일을 발사할 수 있는 발사 장치도 있다. 표적 항공기 후방에서 배출되는 플레어를 무력화하기 위해, 미스트랄은 이전의 적외선 유도 MANPADS에서 사용된 추적 방식 대신 자이로를 기준으로 하는 비례 항법을 채택한다. ECCM 기능을 더욱 향상시키기 위해, 미스트랄의 시커(탐색기)는 유인물과 간섭을 배제하기 위해 매우 좁은 시야를 가지며, ±38도 범위에서 기울일 수 있다. 발사대에서 미사일은 2초 만에 자이로를 작동시키며, 총 반응 시간은 5초이다. 미스트랄의 모든 방향 2색(2~4μm 및 3~5μm) 냉각형 적외선 시커는 SAT(Societe Anonyme de Telecommunications)에서 개발했으며, 레이저 근접 신관과 충격 신관을 모두 채택한다.^[4]

미스트랄의 유도 장치는 매직 2의 것을 개량한 것으로, 냉각 장치를 도입한 2파장 센서를 이용한 적외선 유도 방식을 채용하고 있다. 전자광학센서는 다수의 소자로 구성되어 있으며, 플레어 등의 영향을 줄이기 위해 감도가 향상되어 애프터버너를 사용하지 않는 제트기라면 6,000미터, 적외선 방출 억제 장치를 장착한 소형 헬리콥터라도 4,000미터 이상의 거리에서 탐지 가능하다. 엔진의 배기(플룸)를 감지함으로써 목표물의 전방 사분면에서도 교전이 가능하다. 광학 센서는 투명한 플루오르화 마그네슘제 피라미드형 덮개로 보호된다.

추진장치로는 이중 베이스 추진제를 사용한 2단식 고체연료 로켓을 사용하며, 먼저 부스터에 의해 미사일을 초속 40미터까지 가속하여 발사관에서 발사하고, 15미터 비행한 시점에서 서스테이너가 점화되어 2.5초간의 연소로 마하 2.6의 속도를 낼 수 있다. 마트라사는 "견착식으로서는 최초로 마하 2.5 이상을 발휘하는 미사일"이라고 선전했다. 최장 비행 시간은 12초이다. 조종은 전익에 의해 이루어지며, 종말 항정에서는 7~8G의 기동도 가능하다고 알려져 있다.

2.95킬로그램의 파편 효과 탄두를 탑재하고 있으며, 1킬로그램의 폭약과 텅스텐제 탄환을 갖추고 있다. 신관으로는 직격 외에 레이저 근접 신관을 갖추고 있다.

미스트랄 2에서는 조종익·후익의 설계를 개정하고 적외선 유도 장치와 부스터도 갱신되었다. 미스트랄 3에서는 적외선 영상 유도 방식이 도입되었다.^[35]

4. 특징

4. 1. 유도 방식

4. 2. 운용 방식

5. 파생형

미스트랄 미사일은 1989년부터 생산되어 오스트리아, 브라질 해병대, 칠레, 콜롬비아, 키프로스, 에콰도르, 에스토니아, 핀란드, 프랑스, 헝가리, 인도네시아, 모로코, 뉴질랜드, 오만, 파키스탄, 필리핀, 대한민국, 싱가포르, 스페인, 베네수엘라 등 25개국 37개 군대에서 다양한 형태로 사용되고 있다. 노르웨이는 2022년 보유 중이던 미스트랄 미사일 전부를 우크라이나에 기증했다.^[17]

미스트랄은 지상 발사형, 함정 발사형, 헬리콥터 탑재형, 잠수함 발사형 등 여러 파생형으로 나뉜다.

5. 1. 지상 발사형

• 미스트랄 미사일은 운반 및 발사 용기(MPC)에 수납되며, "아군 식별 장치", 전원 공급 장치, 조준 장치가 장착된 삼각대와 함께 사용된다.
• 사수와 지휘관 2인 1조로 운용된다.
• MANPADS와 달리 어깨에서 발사할 수 없고, 반드시 설치된 시스템에서 사용해야 한다.
• 기본 구성품: 미사일 발사관, 삼각대, 발사 전용 전자 장비, 주간 조준경, 배터리 및 냉매 공급 유닛.
• 이동 시에는 장비를 분리하여 무게를 20kg 이하로 줄여 운반할 수 있다.
• 60초 이내에 조립하여 사격 준비가 가능하다.
• 시커 활성화 후 45초의 작동 시간 제한이 있으며, 이후에는 배터리와 냉매 공급 유닛을 교체해야 한다.

프랑스군 운용:

• 프랑스 육군 SATCP 사격 소대는 6기의 발사기와 사만사(Samantha) 경계 시스템을 배치한다.
• 사만사 시스템: 스트라테짐 정보 처리 장치, PR4G 전술 무선 통신기, TRS-2630P 그리폰 대공 탐색 레이더.
• 사만사의 원형인 미겔 방공 시스템은 최대 4기의 ASPIC 자주 발사기를 통제할 수 있다.

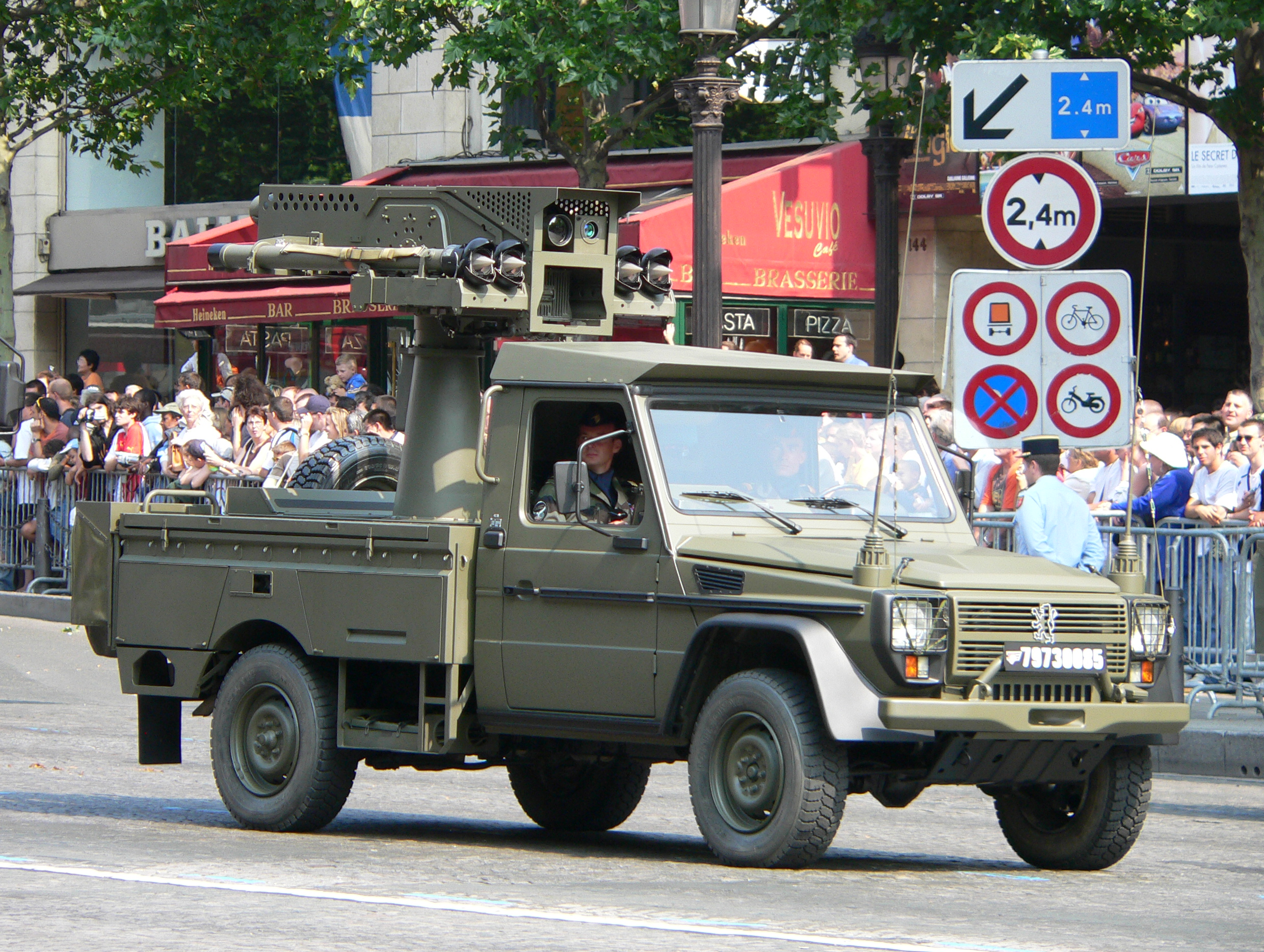

• 프랑스 공군은 ASPIC 자주 발사기를 채용했다.
• 프랑스 육군은 PAMELA 자주 발사기를 채용했으며, 후에 공군의 ASPIC 일부를 양수받아 VIPAIR로 배치했다.

• 1991년 파리 에어쇼에서 공개되었다.
• 휴대용 미스트랄 시스템, ATLAS, ALBI, MPCV 시스템과 함께 사용하도록 설계되었다.
• 11개의 미스트랄 발사 장치, ALBI, ATLAS 또는 MPCV 방공 시스템에 대한 표적 지정 및 사격 통제 기능을 제공한다.
• 트럭 섀시 또는 기타 오프로드 섀시에 장착된다.
• 새로운 버전은 IMCP (개량형 미사일 통제소)라고 한다.^[4]

5. 2. 함정 발사형

• 사드랄(SADRAL) (Système d'Auto-Défense Raprochée Anti-aérienne Léger^프랑스어)은 원격 조작 방식의 6연장 발사기로, 소형 함정의 주요 대공 무기이자 대형 함정의 근접 방공용으로 배치된다.^[5] 마운트는 2축 안정화되어 있으며, 함상 설치 부분은 1,080kg, 함체 하부 콘솔은 280kg, 서보 컨트롤 유닛은 410kg이다. 목표 탐색용 TV 카메라를 갖추고 있으며, 프랑스 해군에서는 열상 카메라(FLIR)로 교체했다.^[5] 발사 전 전원 공급은 발사기에서, 냉매 공급은 아르곤 병을 통해 이루어진다.

• 심바드(SIMBAD) (Système Integré de Mistral Bitube d'Auto-Défense^프랑스어)는 20mm 기관포 페데스탈 마운트를 개조한 수동 조작 방식의 2연장 발사기로, 20mm 기관포를 대체하는 간이 대공 무기로 배치된다.^[5] 장전 상태 무게는 250kg이며, 전력 및 냉매 공급은 분리 가능한 유닛으로 이루어진다. 원격 조작 방식의 SIMBAD-RC와 이를 4연장한 SIMBAD-RC 4도 있다.^[38]

• 테트랄(TETRAL)은 미스트랄 미사일 4발을 탑재한 발사대로, FCR 또는 EO 시스템을 이용한 자동 사격 통제 장치를 갖추고 있다.

• 시그마(SIGMA)는 25mm 또는 30mm 자동 대포와 미스트랄 미사일 3발을 조합한 시스템으로, FCR 또는 EO 시스템을 이용한 자동 사격 통제 장치를 갖추고 있다.

• SAKO M85 미스트랄은 핀란드 SAKO 23 M85를 기반으로 한 미스트랄 미사일 6발 탑재 원격 조작식 해상 포탑이다.

5. 3. 항공기 발사형

5. 4. 잠수함 방어 시스템

6. 운용 국가

미스트랄 미사일은 1989년에 생산에 들어갔으며, 현재 25개국 37개 군대에서 다양한 형태로 배치되어 있다.^[17] 2022년 노르웨이는 보유하고 있던 미스트랄 미사일 전량을 우크라이나에 기증했다.^[17]

• 오스트리아^[19]
• 브라질
• 콜롬비아^[20]
• 키프로스^[21]
• 에콰도르
• 에스토니아^[22]
• 프랑스^[23]
• 조지아^[24]
• 헝가리^[25]
• 인도: HAL 프라찬드와 HAL 루드라 공격 헬리콥터의 공대공 미사일로 사용됨.
• 케냐
• 모로코
• 노르웨이: 스퀼드급 코르벳 함정에 사용됨.
• 오만^[26]
• 파키스탄
• 필리핀^[27]
• 르완다
• 사우디아라비아
• 세르비아^[28]
• 대한민국: 첫 계약은 발사기 406개와 미사일 2,760발로 구성됨.
• 스페인^[29]
• 태국
• 우크라이나: 2022년 러시아 침공을 예상하고 침공 중에 프랑스와 노르웨이가 군사 지원으로 제공함.^[30][31]
• 베네수엘라
• 북마케도니아
• 아르메니아: 프랑스 국방부 장관 세바스티앙 르코르뉘는 아르메니아가 "미스트랄(Mistral)-형" 미사일을 조달하기 위한 양해각서에 서명했다고 발표했다.^[32]
