소브레메니급 구축함

"오늘의AI위키"는 AI 기술로 일관성 있고 체계적인 최신 지식을 제공하는 혁신 플랫폼입니다.
"오늘의AI위키"의 AI를 통해 더욱 풍부하고 폭넓은 지식 경험을 누리세요.
목차

1. 개요

소브레메니급 구축함은 1960년대 후반 소련 해군이 노후화된 함포 순양함과 구축함을 대체하기 위해 개발한 함선으로, 1970년대 초 설계를 시작하여 1980년 선도함이 취역했다. 이 급은 130mm 자동 함포, 대함 미사일, 방공 미사일, 어뢰, 헬리콥터 등을 탑재하여 상륙 지원과 대공 방어, 대함 공격 등 다양한 임무를 수행하도록 설계되었다. 총 17척이 건조되었으며, 현재는 러시아 해군과 중국 해군에서 운용 중이다. 중국은 이 함선의 개량형인 956E형과 956EM형을 도입하여 운용하고 있으며, "항공모함 킬러"로 불리기도 한다.

더 읽어볼만한 페이지

  • 러시아의 구축함 - 카신급 구축함
    카신급 구축함은 서방 항공모함과 SLBM 탑재 원자력 잠수함에 대응하기 위해 소련 해군에서 건조한 대형 대잠함으로, 세계 최초로 올-가스터빈 추진 방식을 채택하여 소련 해군과 인도 해군에서 운용되었으며 일부는 현대화 개량을 거쳐 박물관 함선으로 보존되거나 폴란드 해군에 임대되기도 했다.
  • 러시아의 구축함 - 우달로이급 구축함
    우달로이급 구축함은 소련 해군이 1980년대부터 운용한 대잠 구축함으로, 스프루언스급 구축함과 유사하며 강력한 대잠 능력과 제한적인 대함, 대공 능력을 갖추고 있고, 총 12척이 건조되어 현대화 개량을 통해 일부는 호위함으로 재분류되었다.
  • 구축함 함급 - 플레처급 구축함
    플레처급 구축함은 제2차 세계 대전 중 미국 해군이 운용한 함급으로, 혁신적인 설계와 강력한 성능으로 태평양 전쟁에서 연합군의 승리에 기여했다.
  • 구축함 함급 - 마야급 구축함
    마야급 구축함은 해상자위대의 이지스 구축함으로, 아타고급 설계를 기반으로 전기 추진 시스템을 사용하며, SM-3, SM-6 미사일 운용이 가능하고 탄도 미사일 방어 능력을 갖추고 있다.
소브레메니급 구축함 - [배(Ship)]에 관한 문서
개요
함종유도 미사일 구축함
건조 기간1976년–2004년
취역 기간1980년–현재
총 건조 함선 수21척
취소 함선 수4척
현역 함선 수6척 (러시아 해군 2척, 중국 인민해방군 해군 4척)
퇴역 함선 수13척 (2척 계류)
보존 함선 수1척
이전 함급 (러시아)카신급 구축함
이전 함급 (중국)051B형 "루하이"급
다음 함급 (러시아)우달로이급 구축함
다음 함급 (중국)052B형 "루양 I"급
건조 조선소즈다노프 조선소
운용 국가

제원
배수량기준: 6,600톤
만재: 8,000톤
길이156m
폭17.3m
흘수6.5m
추진 방식2축 증기 터빈
4개의 보일러
100,000마력
2개의 고정 프로펠러
2개의 터보 발전기
2개의 디젤 발전기
속력32.7노트
항속 거리18노트 시 3,920해리
33노트 시 1,345해리
승조원350명
센서 및 처리 시스템
레이더공중 표적 획득 레이더
3개의 항해 레이더
130mm 함포 사격 통제 레이더
30mm 대공포 사격 통제 레이더
소나선저 액티브/패시브 소나
전자전 장비전술 상황 플로팅 보드
대함 미사일 사격 통제 시스템
방공 미사일 사격 통제 시스템
어뢰 사격 통제 시스템
전자 대응2 PK-2 기만기 발사기 (200개 로켓)
무장
함포2 × 2연장 AK-130 130mm 함포
4 × AK-630 CIWS
미사일8 (2 × 4) (SS-N-22 '선번') 대함 미사일
48 (2 × 24) SA-N-7 '개드플라이' 지대공 미사일
대잠2 × 2 533mm 어뢰 발사관
2 × 6 RBU-1000 300mm 대잠 로켓 발사기
항공 전력
항공기1 × Ka-27 시리즈 헬리콥터
항공 시설헬기 착륙장
추가 정보
참고우달로이급 구축함과 함께 운용
기타
러시아어 이름Эска́дренные миноно́сцы прое́кта 956 «Сары́ч»

2. 역사

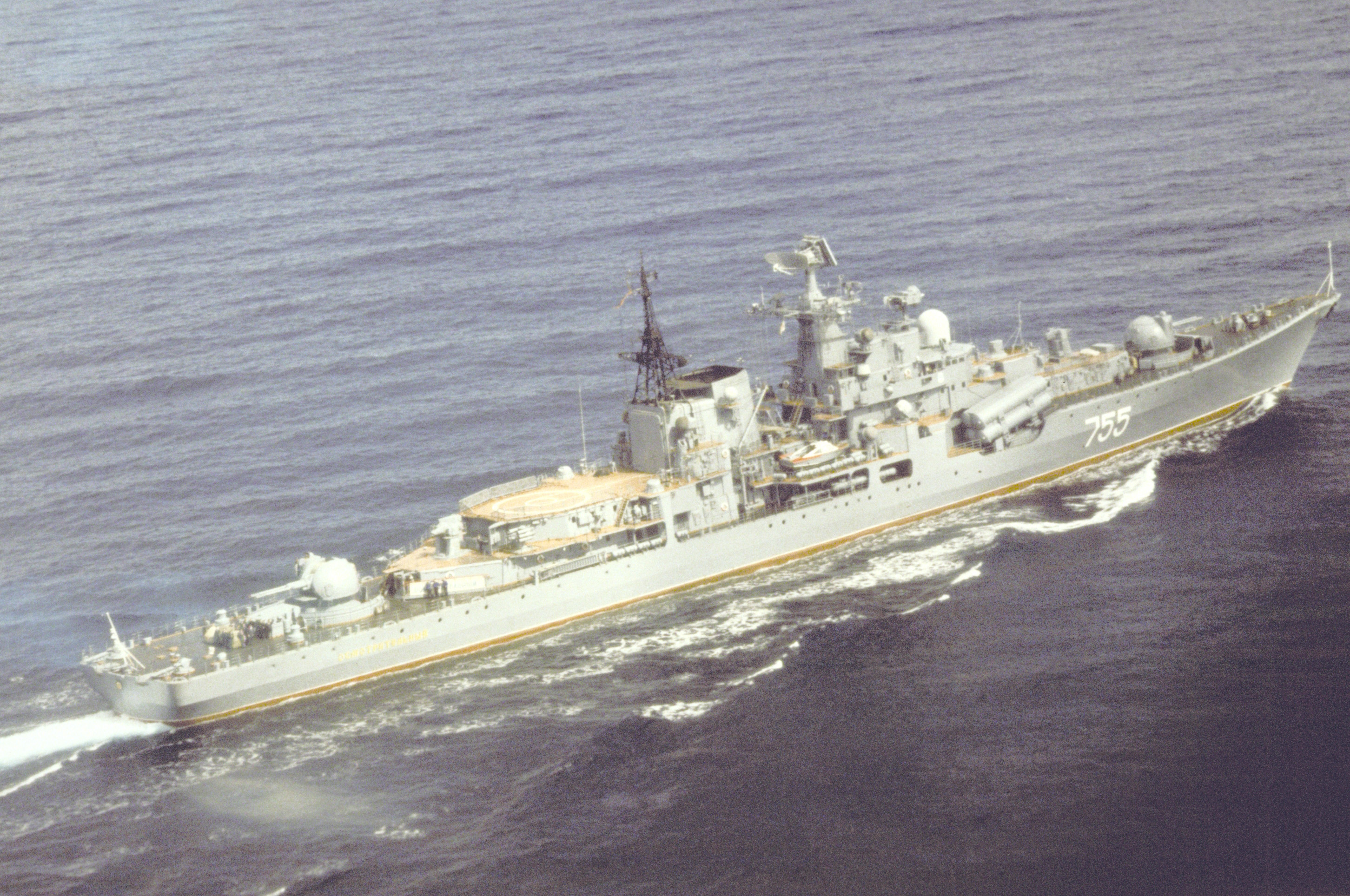

''소브레메니''급 구축함 ''오스모트리텔니''


소브레메니급 구축함 건조 프로젝트는 1960년대 후반 소비에트 해군의 필요에 의해 시작되었다. 당시 소련 해군은 해상 화력 지원, 특히 상륙 작전 지원에 강력한 함포를 갖춘 함정이 필요했지만, 기존 함정들은 노후화된 상태였다. 이에 1971년, 세베르나야 설계국은 "상륙 지원이 가능한 함정"을 설계하라는 지시를 받았다.[1]

이후 신형 130mm 자동 함포 포탑을 사용하는 새로운 설계가 시작되었고, 단일 포좌와 쌍열 포좌 중 발사 속도가 더 빠른 쌍열 포좌가 채택되었다. 또한, 미국 해군이 스프루언스급 다목적 구축함을 건조하는 것에 대응하여, 프로젝트 956은 새로운 방공 체계와 3M80 대함 미사일을 장착하도록 개량되었다.

소련 해군은 신형 군함에 주로 가스 터빈 추진 방식을 사용했지만, 소브레메니급에는 증기 터빈이 채택되었다. 이는 해군용 가스 터빈 생산량이 부족했기 때문이다. головной корабль|골로브노이 코라블ru인 ''소브레메니''는 1976년에 기공되어 1980년에 취역했다. 총 17척이 러시아 해군을 위해 건조되었으나, 현재는 자금 부족과 훈련된 인력 부족으로 인해 일부만 운용 중이다. 모든 함정은 상트페테르부르크의 세베르나야 베르프 조선소에서 건조되었다.

소브레메니급에는 세 가지 주요 버전이 있다. 초기형인 프로젝트 956은 모스키트 대함 미사일의 초기형인 3M80을 탑재했고, 개량형인 프로젝트 956A는 더 긴 사거리를 가진 3M80M 미사일을 탑재했다. 956A형은 미사일 발사관이 더 길어졌지만, 이전 버전의 미사일도 발사할 수 있다. 가장 최신 버전인 프로젝트 956EM은 중국 인민해방군 해군을 위해 개발되었으며, 중국 언론에서는 이 함정을 "항공모함 킬러"라고 부르기도 했다.

2. 1. 개발 배경

이 프로젝트는 1960년대 후반 소비에트 해군에서 해군 함포, 특히 상륙 지원에 중요한 역할이 있음이 분명해졌지만 기존의 함포 순양함과 구축함이 노후화되면서 시작되었다. 새로운 130mm 자동 함포 포탑을 사용하는 새로운 설계가 시작되었다. 단일 및 쌍열 포좌가 개발되었으며, 더 우수한 발사 속도를 위해 쌍열 포좌가 선택되었다.[1] 1971년, 세베르나야 설계국에 "상륙 지원이 가능한 함정"을 설계하라는 지시가 내려졌다.[1] 동시에, 미국 해군은 새로운 대형 스프루언스급 다목적 구축함을 건조하고 있었다. 이 새로운 위협에 대응하기 위해, 프로젝트 956은 새로운 방공 체계와 강력한 3M80 대함 미사일로 업데이트되었다. 소비에트 해군은 새로운 군함에 가스 터빈 추진 방식을 주로 사용했지만, 프로젝트 956에는 대신 증기 터빈이 선택되었다. 이는 부분적으로 해군용 가스 터빈 생산량이 전체 프로그램에 충분하지 않았기 때문이다. 이 급의 선도함인 ''소브레메니''는 1976년에 기공되어 1980년에 취역했다. 총 17척이 러시아 해군을 위해 건조되었지만, 현재는 자금 부족과 훈련된 인력 부족으로 인해 6척만 운용 중이다. 또한, 2척은 현대화 및 개조를 진행 중이며, 2척은 예비로 보관되어 있다. 모든 함정은 상트페테르부르크의 세베르나야 베르프 조선소에서 건조되었다.

2. 2. 개발 과정



이 프로젝트는 1960년대 후반 소비에트 해군에서 해군 함포의 중요성, 특히 상륙 지원 역할이 분명해졌지만, 기존 함포 순양함과 구축함이 노후화되면서 시작되었다.[1] 130mm 자동 함포 포탑을 사용하는 새로운 설계가 시작되었고, 단일 및 쌍열 포좌 중 발사 속도가 더 우수한 쌍열 포좌가 선택되었다. 1971년, 세베르나야 설계국에 "상륙 지원이 가능한 함정"을 설계하라는 지시가 내려졌다.[1]

동시에, 미국 해군은 새로운 대형 Spruance|스프루언스영어급 다목적 구축함을 건조하고 있었다. 이 위협에 대응하기 위해 프로젝트 956은 새로운 방공 체계와 강력한 3M80 대함 미사일을 갖추도록 개선되었다. 소비에트 해군은 신형 군함에 가스 터빈 추진 방식을 주로 사용했지만, 프로젝트 956에는 증기 터빈이 대신 선택되었다. 이는 해군용 가스 터빈 생산량이 전체 프로그램에 충분하지 않았기 때문이다. 이 급의 선도함인 '소브레메니'는 1976년에 기공되어 1980년에 취역했다. 총 17척이 러시아 해군을 위해 건조되었으나, 현재는 자금 및 훈련된 인력 부족으로 6척만 운용 중이다. 2척은 현대화 및 개조 중이며, 2척은 예비로 보관되어 있다. 모든 함정은 상트페테르부르크의 세베르나야 베르프 조선소에서 건조되었다.

이 급에는 세 가지 버전이 있다. 원래 모스키트 대함 미사일의 3M80 버전을 장착한 프로젝트 956, 사거리가 더 긴 3M80M 버전을 장착한 후속 모델인 프로젝트 956A가 있다. 두 버전의 주요 차이점은 프로젝트 956A의 미사일 발사관이 신형 미사일의 크기를 수용하기 위해 더 길다는 것이며, 이 발사관은 원래의 3M80도 발사/저장할 수 있다. 세 번째 버전인 프로젝트 956EM은 중국 인민해방군 해군을 위해 개발된 최신 모델이다. 중국 언론은 이 함정을 "항공모함 킬러"라고 불렀다.

2. 3. 도입 및 운용 현황

소비에트 해군에서 해군 함포, 특히 상륙 지원의 중요성이 부각되었지만 기존 함포 순양함과 구축함이 노후화되면서 1960년대 후반에 이 프로젝트가 시작되었다. 1971년, 세베르나야 설계국은 "상륙 지원이 가능한 함정"을 설계하라는 지시를 받았다.[1] 미국 해군이 다목적 구축함을 건조하는 것에 대응하기 위해, 프로젝트 956은 새로운 방공 체계와 3M80 대함 미사일로 업데이트되었다.

''소브레메니''는 1976년에 기공되어 1980년에 취역했다. 총 17척이 러시아 해군을 위해 건조되었지만, 현재는 자금과 훈련된 인력 부족으로 인해 일부만 운용 중이다. 모든 함정은 상트페테르부르크의 세베르나야 베르프 조선소에서 건조되었다.

이 급에는 총 3가지 버전이 있다. 원래 모스키트 대함 미사일의 3M80 버전을 장착한 프로젝트 956과, 사거리가 더 긴 3M80M 버전을 장착한 프로젝트 956A가 있다. 프로젝트 956A의 미사일 발사관은 신형 미사일의 크기를 수용하기 위해 프로젝트 956보다 더 길다. 프로젝트 956EM은 중국 인민해방군 해군 해상력을 위해 개발되었으며, 중국 언론은 이 함정을 "항공모함 킬러"라고 불렀다.

3. 설계

설계는 I. 루비스(I. Rubis) 수석 설계관이 진행했다. 1134형 미사일 순양함 (크레스타 I형) 및 1134A형 대형 대잠함 (크레스타 II형)을 토대로 발전시켰으며, 은폐식 핀 안정기를 갖추고 있다.[1]

주기관은 1134형·1134A형의 구성을 계승하며, 과급기가 장착된 KVN-98/64형 보일러(압력 64kgf/cm2, 온도 500°C)와 TV-12형 증기 터빈으로 구성되어 있다. 총 출력은 최대 110000hp, 정격 99500hp이다.[1] 7번함 이후에는 보일러를 신뢰성을 향상시킨 KVG-3으로 교체했다.

3. 1. 구조

설계 작업은 I. 루비스(I. Rubis) 수석 설계관에 의해 진행되었다. 설계 측면에서는 선행하는 1134형 미사일 순양함 (크레스타 I형) 및 1134A형 대형 대잠함 (크레스타 II형)을 토대로 발전시킨 것이다. 또한, 은폐식 핀 안정기를 갖추고 있다.[1]

주기관도 1134형·1134A형의 구성을 대략적으로 계승하고 있으며, 보일러로는 과급기가 장착된 KVN-98/64형 (압력 64kgf/cm2, 온도 500°C), 증기 터빈은 TV-12형으로 되어 있으며, 총 출력은 최대 110000hp, 정격 99500hp이다.[1] 또한, 7번함 이후에는 보일러는 신뢰성을 향상시킨 KVG-3으로 교체되었다.

3. 2. 추진 체계

추진 체계는 4기의 고압 보일러와 각각 50000hp의 출력을 내는 2기의 증기 터빈 엔진을 기반으로 한다. 2개의 고정 피치 프로펠러가 있다. 이 선박의 최대 속도는 33kn 미만이다. 18kn의 연료 효율적인 속도에서 항속 거리는 3920nmi이다. 이 급의 몇몇 선박들은 추진 시스템과 관련하여 심각한 문제에 직면하여 퇴역해야 했다.[3]

설계는 I. 루비스(I. Rubis) 수석 설계관이 진행했다. 1134형 미사일 순양함 (크레스타 I형) 및 1134A형 대형 대잠함 (크레스타 II형)을 토대로 발전시킨 것이다. 은폐식 핀 안정기를 갖추고 있다.

주기관은 1134형·1134A형의 구성을 계승하며, 보일러는 과급기가 장착된 KVN-98/64형 (압력 64kgf/cm2, 온도 500℃), 증기 터빈은 TV-12형으로 되어 있으며, 총 출력은 최대 110000hp, 정격 99500hp이다. 7번함 이후에는 보일러는 신뢰성을 향상시킨 KVG-3으로 교체되었다.

4. 무장

소브레메니급 구축함의 무장은 대함전, 방공전, 대잠전 능력을 갖추도록 설계되었다.

함대 방공을 위해 M-22 "우라간" 함대공 미사일 시스템을 갖추고 있다. 이 시스템은 3R90 "올레흐" 화기 관제 레이더, MS-196 단장 미사일 발사기, 함대공 미사일로 구성된다. 화기 관제 레이더는 6기, 단장 미사일 발사기는 2기가 설치되어 있다. 초기 함정에는 9M38 (SA-N-7 "개드플라이") 미사일을 사용했으나, 개량형인 956A형에서는 사거리가 늘어난 9M38ME1 (SA-N-12 "그리즐리") 미사일로 교체되었다. 발사기 1기당 24발의 미사일이 탑재되며, 최대 발사 속도는 분당 5발이다.[1]

대함 무기로는 P-270 "모스키트" 함대함 미사일 시스템이 사용되었다. 4연장 KT-190 발사관이 함교 구조물 양옆에 배치되어 있으며, 956A형에서는 사거리가 연장된 P-100 "모스키트-M" 미사일을 탑재할 수 있도록 더 긴 발사관이 설치되었다. 미사일 사격 지휘를 위해 함교 바로 위에 MR-331 "미네랄" 레이더가 장착되어 있다.[3]

대잠전 능력은 제한적으로, RBU-1000 "스메르치3" 6연장 대잠 로켓포 2기와 어뢰 발사관을 갖추고 있다.[4]

함포 사격을 중시하여 주포로 AK-130 130mm 연장 속사포 2문을 더블 엔더 방식으로 탑재하고 있다. 사격 지휘에는 MR-184M 화기 관제 레이더와 전자 광학식 "스퀴즈 박스"가 사용된다.[3]

4. 1. 지휘 및 통제

함선의 전투 시스템은 함선의 능동 및 수동 센서, 함대 내 다른 함선, 정찰 항공기에서 수집된 표적 지정 데이터를 사용하거나, 함재 헬리콥터와의 통신 링크를 통해 데이터를 사용할 수 있다. 다중 채널 방어 체계는 여러 표적을 동시에 공격할 수 있다.[1]

전술·기술 규칙(Оперативно-тактическое задание|작전 전술 과제ru)에 따르면 소브레메니급 구축함의 임무는 다음과 같다.[2]

# 수륙 양용 작전에서의 대지 제압 사격

# 동 작전에서의 화력 지원·대공 대수상 방호

# 동 작전 및 기타 작전에서의 적함 격퇴

이러한 요구에 따라 소브레메니급에서는 방공전 및 대수상전이 중시되었다. 방공에 관해서는 함대 방공을 보완하는 함으로 간주되었다.[3] 한편, 대잠전 능력은 자위상 필요 최소한으로 여겨졌다.[4]

전술 정보 처리 장치로는 사프필-U가 탑재되어 있다.[4]

주요 센서가 되는 3차원 레이더에는 초기 건조 함 3척에는 MR-710 "프레가트", 4·5번 함에서는 개량형인 MP-710M "프레가트-M"이 탑재되었으며, 6번 함 이후에는 MR-750 "프레가트-MA"가 탑재되었다.[4]

소나로는 수색용으로 중주파(5킬로헤르츠급)의 MG-335MS "프라티나" (NATO명 "불혼")를 함수에 장비하는 외에, 대잠 로켓포의 사격 지휘를 위해 고주파의 MG-7(NATO명 "웨일 탕")도 병재하고 있다. 또한, 수출형에서는 SSN-137 예인식 어레이의 장비도 가능하다.[4]

4. 2. 미사일

소브레메니급 구축함은 대함 미사일과 지대공 미사일을 탑재하고 있다. 대함 미사일로는 모스키트 미사일을, 지대공 미사일로는 슈틸 미사일 시스템을 갖추고 있다.

모스키트 미사일 시스템의 사격 지휘 장치로는 함교 바로 위에 MR-331 "미네랄"(NATO명 "반드 스탠드")을 갖추고 있다.[3] 화기 관제 레이더의 형식명은 ME1/ME2로, 직경 3.2m × 높이 4.5m 크기의 대형 레돔 안에 가로로 긴 원형 파라볼라 안테나 2개를 등받이 형태로 배치했으며, 동작 주파수는 L 밴드이다. 액티브 모드에서는 250km 이내의 50개 목표를 동시 추적, 패시브 모드에서는 450km까지 탐지 가능하며, 정보 처리 장치는 200개 목표를 동시에 처리할 수 있다. ME3 데이터 링크 장치(NATO명 "라이트 볼드")도 연결되어 있다.[2][4]

슈틸 지대공 미사일 시스템의 함대 방공용으로는 M-22 "우라간"을 갖추고 있으며, 3R90 "올레흐"(NATO명 "프론트 돔") 화기 관제 레이더, MS-196 단장 미사일 발사기, 함대공 미사일로 구성되어 있다.[1]

4. 2. 1. 대함 미사일

소브레메니급 구축함은 전방 섬의 좌현과 우현에 4연장 발사기 2기를 장착하고 있으며, 약 15° 각도로 설치된 라두가 모스키트 대함 미사일 시스템을 갖추고 있다. 이 함선은 총 8발의 모스키트 3M80E 미사일(NATO 명칭 SS-N-22 선번)을 탑재한다. 이 미사일은 마하 2.5의 속도로 해면을 스치듯이 비행하며, 300kg의 고성능 폭약 또는 핵 200 kt 탄두를 장착할 수 있다. 사거리는 10km에서 120km이며, 발사 중량은 4000kg이다.

956형에는 P-270 "모스키트" 함대함 미사일 시스템이 채용되었다. 3M80 미사일은 중량 4톤급의 대형 미사일로, 4연장 KT-190 발사관에 수용되어 함교 구조물 양 옆에 배치되었다.[3] 956A형에서는 사거리가 연장된 P-100 "모스키트-M"의 3M82 미사일에 대응하는 더 긴 발사관이 탑재되었다. 이를 위한 사격 지휘 장치로는 함교 바로 위에 MR-331 "미네랄"(NATO명 "반드 스탠드")을 갖추고 있다.[3]

4. 2. 2. 지대공 미사일

2기의 슈틸 지대공 미사일 시스템이 설치되어 있으며, 각각 130mm 2연장 함포 뒤쪽의 높은 갑판에 위치한다. 슈틸은 SA-N-7의 수출명이며, NATO 보고 명칭은 가드플라이다. (9번함부터 동일한 발사기를 SA-17 그리즐리/SA-N-12 예시 미사일에 사용한다.) 이 시스템은 표적 추적을 위해 함선의 3차원 원형 스캔 레이더를 사용한다. 최대 3발의 미사일을 동시에 조준할 수 있다. 사거리는 최대 25km이며, 최대 830m/s의 속도를 가진 표적에 대응할 수 있다. 이 함선은 48발의 슈틸 미사일을 탑재한다.

함대 방공용으로는 M-22 "우라간"을 갖추고 있으며, 3R90 "올레흐"(NATO명 "프론트 돔") 화기 관제 레이더와 MS-196 단장 미사일 발사기, 함대공 미사일로 구성되어 있다. 본급에서는 화기 관제 레이더는 6기, 단장 미사일 발사기는 2기를 갖추고 있다. 함대공 미사일로는 원형함에서는 9M38 (SA-N-7 "개드플라이")을 사용했지만, 개량형인 956A형에서는 사거리를 연장한 9M38ME1 (SA-N-12 "그리즐리")로 교체되었다. 단장 미사일 발사기 1기당 24발이 수용되어 있으며, 최대 발사 속도는 각각 분당 5발이다. 단장 미사일 발사기의 선회 범위는 함수미선에서 양 현측 30도씩으로 제한되어 있다고도 한다.[1]

4. 3. 함포

함선의 130mm 주포는 AK-130-MR-184이다.[2] 이 시스템은 전자 및 텔레비전 조준 기능이 있는 컴퓨터 제어 시스템을 포함한다. 주포는 레이더 제어 시스템을 통해 완전 자동 모드로, 포탑에 장착된 콘덴서 광학 조준 시스템을 사용하여 자율 제어 하에, 그리고 수동으로 조작할 수 있다. 발사 속도에 대해서는 논란이 있지만, 여러 러시아 출처에 따르면 이 무기는 분당 30~40발의 순환 발사 속도를 낸다고 하며, 이는 프랑스 Creusot-Loire 100mm 또는 이탈리아 OTO Melara 127mm/54와 동일하지만, 미국 Mark 45보다 빠르다.

함선에는 4문의 6연장 30mm AK-630 기관포 시스템이 장착되어 있다. 최대 발사 속도는 분당 5,000발이다. 사거리는 저고도 대함 미사일에 대해 최대 4,000m, 경량 해상 표적에 대해 최대 5,000m이다. 이 주포에는 레이더 및 텔레비전 탐지 및 추적 기능이 갖춰져 있다. 최신 ''소브레메니''급 구축함에는 AK-630 대신 카쉬탄 CIWS 시스템이 탑재되어 있다.

함포 사격이 상당히 중시되어, 주포로는 AK-130 130mm 연장 속사포를 2기, 더블 엔더에 탑재하고 있다. 사격 지휘에는 MR-184M(NATO명 "카이트 스크리치C") 화기 관제 레이더 외에 전자 광학식 "스퀴즈 박스"도 사용된다.[3]

4. 4. 대잠 체계

소브레메니급 구축함은 2개의 2연장 533mm 어뢰 발사관과 2개의 6연장 RBU-1000 대잠 로켓 발사기를 장착하고 있으며, 48발의 로켓을 탑재한다.[2] 로켓의 사거리는 1000m이며, 55kg 탄두를 장착한다.

대잠전 능력은 자위상 필요 최소한으로 여겨졌다.[2] 대잠 무기는 RBU-1000 "스메르치3" 6연장 대잠 로켓포 2기와 어뢰 발사관만을 탑재하는 등 최소한으로 구성되어 있다.[2]

4. 5. 헬리콥터

이 함선의 헬리콥터 착륙장과 텔레스코픽 격납고는 1대의 카모프 Ka-27 대잠전 헬리콥터(NATO 코드명: Helix)를 수용한다. 이 헬리콥터는 해상 상태 5까지의 조건과 모함으로부터 200km 떨어진 곳까지 작전 수행이 가능하다.

함선 중앙부의 02 갑판 레벨에 헬리콥터 갑판이 설정되어 있다. 그 바로 앞에는 행거가 설치되어 있으며, 중형 헬리콥터(대잠전용 Ka-27PL, 또는 대수상 탐색용 Ka-25/27RT) 1기를 수용할 수 있지만, 공간 제약으로 인해 일부가 겹쳐져 있어, 이착륙 시 등 기체를 수용하지 않을 때에는 이 부분을 단축시키게 된다. 다른 러시아 함선에 비해 항공 장비는 전체적으로 간소하며, 초계 헬리콥터를 위한 탄약고도 설치되어 있지 않다.[3]

4. 6. 대응 수단

프로젝트 956 구축함은 전자전 장비를 탑재하고 있으며, PK-2 모델 기만 발사기 2기에 200발의 로켓을 적재한다. 전술·기술 규칙(Оперативно-тактическое задание|오페라티브노 탁티체스코에 자다니에ru)에 따르면, 본 급의 임무는 다음과 같다.[1]

  • 수륙 양용 작전에서의 대지 제압 사격
  • 해당 작전에서의 화력 지원, 대공 및 대수상 방호
  • 해당 작전 및 기타 작전에서의 적함 격퇴


이러한 요구에 따라 본 급에서는 방공전 및 대수상전이 중시되었다. 방공은 함대 방공을 보완하는 함으로 간주되었다.[2] 한편, 대잠전 능력은 자위상 필요 최소한으로 여겨졌다.[3]

4. 7. 센서

소브레메니급 구축함의 주요 센서로는 3차원 레이더가 사용되었는데, 초기 건조된 함정 3척에는 MR-710 "프레가트"가, 4·5번 함에서는 개량형인 MP-710M "프레가트-M"이 탑재되었다. 이후 6번 함부터는 MR-750 "프레가트-MA"가 탑재되었다.[1] 전술 정보 처리 장치로는 사프필-U가 탑재되었다.[1]

수색용 소나로는 중주파(5킬로헤르츠급)의 MG-335MS "프라티나" (NATO 보고명 "불혼")를 함수에 장비하고, 대잠 로켓포 사격 지휘를 위해 고주파의 MG-7(NATO 보고명 "웨일 탕")도 함께 장착하고 있다. 수출형에서는 SSN-137 예인식 어레이를 장비할 수도 있다.[1]

4. 7. 1. 레이더

3차원 레이더 'Top Steer'는 나중에 'Top Plate'(MR-760)로 교체되었으며, 전투기에 대한 230km, 미사일에 대한 50km의 탐지 범위를 가지고 총 40개의 표적을 동시에 추적할 수 있다. SS-N-22 유도를 위한 Mineral 시스템('Band Stand'), 3개의 항해 및 표면 제어 레이더 MR-201 e 212, CIWS용 2개의 'Bass Tilt'(MR-123), SA-N-7 유도를 위한 6개의 'Front Dome'(MR-90) 레이더(포화 공격에 효과적인 방어를 보장하기 위한 매우 큰 배열, 3차원 레이더 및 2개의 SAM 발사기(각각 최소 5발의 미사일)와 연결됨), 130mm용 'Kite Screech' 레이더(MR-184 Lev)가 있다.[1]

초기 건조 함 3척에는 MR-710 "프레가트" 3차원 레이더가, 4·5번 함에서는 개량형인 MP-710M "프레가트-M"이 탑재되었으며, 6번 함 이후에는 MR-750 "프레가트-MA"가 탑재되었다.[1]

4. 7. 2. 소나

중고주파수(M/HF) MGK-355 플라티나 통합 소나 시스템은 NATO 보고명 불 혼(Bull Horn)을 포함하며, MG-335 선체 장착형 배열을 갖추고 있다. 956형은 원래 이 급의 대잠전 장비가 주로 자위용이기 때문에 선체 장착형 배열만 탑재했다. 956A형은 개선된 MGK-355MS 플라티나를 탑재하며, 이는 선체 장착형 배열, 가변 심도 소나(VDS), 예인 배열을 포함하며 각각 NATO 보고명 불 노즈(Bull Nose) / 마 테일(Mare Tail) / 스티어 하이드(Steer Hide)를 갖는다. 956EM형은 MGK-355/355MS의 후속 모델인 MGK-355TA 통합 소나 시스템을 장착한 것으로 알려졌으며, 여기에는 선체 장착형 및 예인 배열이 모두 포함된다 (각각 NATO 보고명 호스 조(Horse Jaw) & 호스 테일(Horse Tail)).[1]

수색용으로는 중주파(5킬로헤르츠급)의 MG-335MS "프라티나" (NATO명 "불혼")를 함수에 장비하고, 대잠 로켓포의 사격 지휘를 위해 고주파의 MG-7(NATO명 "웨일 탕")도 함께 장착하고 있다. 또한, 수출형에서는 SSN-137 예인식 어레이의 장비도 가능하다.[1]

5. 파생형

중국은 1990년대 말부터 2000년대 초까지 러시아로부터 소브레메니급 구축함 4척을 도입했다. 이 함정들은 각각 956E형과 956EM형으로 구분되며, 지속적인 개량을 통해 성능을 향상시켜 왔다.

956E형 2척은 1999년과 2000년에, 956EM형 2척은 2005년과 2006년에 각각 중국 해군에 인도되었다. 956EM형은 956E형에 비해 무장과 센서가 개선되었으며, 특히 후방 주포를 제거하고 카쉬탄 CIWS를 탑재하여 근접 방어 능력을 강화했다. 또한, 신형 대함 미사일(3-M80MBE)을 장착하여 공격력도 향상되었다.

2014년부터는 중국 소브레메니급 구축함 4척 모두에 대한 수명 주기 중간 업그레이드가 계획되어 진행 중이다. 이 개량을 통해 YJ-12A 초음속 대함 미사일, HQ-16C 함대공 미사일, 수직 발사 시스템 등이 도입되어 더욱 현대적인 전투 능력을 갖추게 되었다.

소브레메니급 구축함 파생형 요약
함급도입 시기주요 특징수량
956E형1999년 ~ 2000년전자 장비 개선2척
956EM형2005년 ~ 2006년후방 주포 제거, 카쉬탄 CIWS 탑재, 신형 대함 미사일(3-M80MBE) 장착2척
개량형 (956E/EM)2014년 ~ (진행 중)YJ-12A 초음속 대함 미사일, HQ-16C 함대공 미사일, 수직 발사 시스템 도입4척 (개량 중)


5. 1. 프로젝트 956 (기본형)

1번함부터 13번함까지 해당되며, 추가 건조가 중단된 1척이 있다.[15] 1번함부터 3번함, 4번함부터 5번함은 레이더가 다르다.

5. 2. 프로젝트 956A

14번함부터 19번함까지가 해당한다. 추가 건조가 중단된 1척이 있다.[15] 함대공 미사일은 "요슈"로, 대함 미사일은 사거리 연장형인 "모스키트 M"으로 교체되었다.

5. 3. 프로젝트 956U

21번함 이후, 함선 후부의 130mm 연장포를 폐지하고 대신 대함 미사일 오닉스의 수직 발사기를 탑재하는 개량형으로 계획만 존재한다.[15]

5. 4. 프로젝트 956E (중국 수출형)

중국 인민해방군 해군(PLAN)은 1999년 12월과 2000년 11월에 전자 장비가 개선된 2척의 개조된 ''소브레메니''급 구축함을 인도받았으며, 이들을 956E형으로 지정했다.[4] 2002년, PLAN은 956EM형으로 지정된 개선된 2척을 추가 주문했다. 첫 번째 함정은 2005년 말에 진수되었으며, 두 번째 함정은 2006년에 진수되었다. 4척 모두 동해 함대에 배치되었다.

개량형인 956EM형에는 후방 AK-130 주포가 제거되었다. 4개의 AK-630 CIWS는 2세트의 카쉬탄 CIWS 단거리 대공포/미사일 시스템으로 교체되었다. 각 카쉬탄 시스템은 3R86E1 지휘 모듈과 2개의 3R87E 전투 모듈로 구성된다. 각 3R87E 전투 모듈에는 2개의 30 mm GSh-30k 6연장 자동포(사거리 0.5km)와 2개의 SA-N-11 대공 미사일이 있다. 미사일은 9kg 탄두를 탑재하고 있으며 사거리는 1.5km이다. 이 개량형 956EM 버전은 또한 SS-N-22의 새로운 버전을 장착한 최초의 함정으로, 3-M80MBE로 지정되었으며 러시아 소식통에 따르면 중국이 자금을 지원했을 가능성이 있으며, 새 미사일은 기존 미사일과 달리 사거리가 120km에서 200km으로 증가했다. 대공 방어 소프트웨어는 새로운 SA-N-12/SA-17 SAM 시스템을 수용하도록 업그레이드되었지만, 중국이 이미 러시아와 함께 더 새로운 후속 모델을 개발하고 있기 때문에 SA-N-12/SA-17이 대규모로 중국에서 운용되고 있는지는 불분명하다.

2006년, 중국 함정의 상부 구조물 위에 추가된 여분의 구체(2006년 중반에 흰색으로 도색됨)는 이들 중국 함정이 국내 HN-900 데이터 링크(중국의 링크 11A/B에 해당하며, 업그레이드 예정) 및 SATCOM(아마도 SNTI-240)으로 업그레이드되었음을 보여주었다.

2014년 중반부터, 4척의 모든 중국 ''소브레메니''급 구축함은 수명 주기 중간 업그레이드 프로그램이 계획되었다. 2016년 현재, ''항저우''는 자체 부품을 국내 시스템으로 교체하는 개장을 진행 중인 것으로 알려졌다. 전자 장치 및 센서 교체 외에도 무장 업그레이드에는 2x4 3M80E 모스키트 대함 미사일을 2x4 YJ-12A 초음속 미사일로 교체하고 48발의 SA-N-12 SAM용 발사기 2기를 HQ-16C 또는 Yu-8 대잠 미사일용 4세트의 8셀 수직 발사 시스템(총 32셀)으로 교체하는 것이 포함된다.[5][6]

프로젝트 비용: 956A형(2척)에 6억달러(1990년대 중반 가격), 956EM형(2척)에 14억달러(2000년대 초반 가격)가 지불되었다.[7][8]

개조된 PLAN 956E형 구축함은 YJ-12A 초음속 대함 미사일, 중국 VLS 및 HHQ-10 근접 방어 미사일 시스템으로 무장하고 있다.


PLANS 타이저우 (138)


근대화 개수 후
colspan="2"|051B형 (선전)052A형 (뤼후형)소브레메니급 (현대급)
선체만재 배수량6,600 t5,700 t8,060 t
전장153 m148 m156.37 m
전폭16.5 m16.0 m17.19 m
주기관방식CODOG증기 터빈
출력55,000 shp48,600 shp99,500 shp
속력30 kt31.5 kt32 kt
무장포56구경 100mm 연장포×1문70구경 130mm 연장포×2문
30mm CIWS×2문30mm CIWS×4문
미사일VLS×32셀
(HHQ-16)		HHQ-7 8연장 발사기×1문VLS×32셀
(HHQ-16, YU-8)
YJ-12A 4연장 발사관×4기YJ-83 4연장 발사×4기YJ-12A 4연장 발사기×2기
―252mm 6연장 대잠 로켓포×2기―
뇌뢰3연장 단어뢰 발사관×2기 (Yu-7)
함재기Z-9C/Ka-28×2기Z-9C×2기Ka-28×2기
동형함 수1척2척1척
(1척 개수 중, 2척 개수 예정)


5. 5. 프로젝트 956EM (중국 수출형)

중국 인민해방군 해군 해군력(PLAN)은 1999년 12월과 2000년 11월에 전자 장비가 개선된 2척의 개조된 ''소브레메니''급 구축함을 인도받았으며, 이들을 956E형으로 지정했다.[4] 2002년, PLAN은 956EM형으로 지정된 개선된 2척을 추가 주문했다. 첫 번째 함정은 2005년 말에 진수되었으며, 두 번째 함정은 2006년에 진수되었다. 4척 모두 동해 함대에 배치되었다.

개량형인 956EM형에는 후방 AK-130 주포가 제거되었다. 4개의 AK-630 CIWS는 2세트의 카쉬탄 CIWS 단거리 대공포/미사일 시스템으로 교체되었다. 각 카쉬탄 시스템은 3R86E1 지휘 모듈과 2개의 3R87E 전투 모듈로 구성된다. 각 3R87E 전투 모듈에는 2개의 30mm GSh-30k 6연장 자동포(사거리 0.5km)와 2개의 SA-N-11 대공 미사일이 있다. 미사일은 9kg 탄두를 탑재하고 있으며 사거리는 1.5km이다. 이 개량형 956EM 버전은 또한 SS-N-22의 새로운 버전을 장착한 최초의 함정으로, 3-M80MBE로 지정되었으며 러시아 소식통에 따르면 중국이 자금을 지원했을 가능성이 있으며, 새 미사일은 기존 미사일과 달리 사거리가 120km에서 200km으로 증가했다. 대공 방어 소프트웨어는 새로운 SA-N-12/SA-17 SAM 시스템을 수용하도록 업그레이드되었지만, 중국이 이미 러시아와 함께 더 새로운 후속 모델을 개발하고 있기 때문에 SA-N-12/SA-17이 대규모로 중국에서 운용되고 있는지는 불분명하다.

2006년, 중국 함정의 상부 구조물 위에 추가된 여분의 구체(2006년 중반에 흰색으로 도색됨)는 이들 중국 함정이 국내 HN-900 데이터 링크(중국의 링크 11A/B에 해당하며, 업그레이드 예정) 및 SATCOM(아마도 SNTI-240)으로 업그레이드되었음을 보여주었다.

2014년 중반부터, 4척의 모든 중국 ''소브레메니''급 구축함은 수명 주기 중간 업그레이드 프로그램이 계획되었다. 2016년 현재, ''항저우''는 자체 부품을 국내 시스템으로 교체하는 개장을 진행 중인 것으로 알려졌다. 전자 장치 및 센서 교체 외에도 무장 업그레이드에는 2x4 3M80E 모스키트 대함 미사일을 2x4 YJ-12A 초음속 미사일로 교체하고 48발의 SA-N-12 SAM용 발사기 2기를 HQ-16C 또는 Yu-8 대잠 미사일용 4세트의 8셀 수직 발사 시스템(총 32셀)으로 교체하는 것이 포함된다.[5][6]

  • 프로젝트 비용: 956A형(2척)에 6억달러 (1990년대 중반 가격), 956EM형(2척)에 14억달러 (2000년대 초반 가격)가 지불되었다.[7][8]


; 956-E형

: 956-A형 2척이 중국 해군에 판매된 것으로, "요시"가 아닌 구형 "우라간"을 탑재하고 있다.

; 956-EM형

: 개량형 "항저우"급. 중화인민공화국이 2001년에 2척을 추가 발주한 타입이다.

: 함대공 미사일 및 함대함 미사일을 사거리 연장형으로 교체했다. 함 후부 130mm 연장 포탑을 폐지하고, 근접 방어 시스템을 "AK-630" 4문 대신 "카쉬탄(CADS-N-1)" 2기를 탑재, 함 중앙부 헬리콥터 격납고를 삽입식에서 고정식으로 변경하는 등 개정이 이루어졌다.

근대화 개수 후 구축함 비교
colspan="2"|051B형 (선전)052A형 (뤼후형)소브레메니급 (현대급)
선체만재 배수량6,600 t5,700 t8,060 t
전장153 m148 m156.37 m
전폭16.5 m16.0 m17.19 m
주기관방식CODOG증기 터빈
출력55,000 shp48,600 shp99,500 shp
속력30 kt31.5 kt32 kt
무장포56구경 100mm 연장포×1문70구경 130mm 연장포×2문
30mm CIWS×2문30mm CIWS×4문
미사일VLS×32셀
(HHQ-16)		HHQ-7 8연장 발사기×1문VLS×32셀
(HHQ-16, YU-8)
YJ-12A 4연장 발사관×4기YJ-83 4연장 발사×4기YJ-12A 4연장 발사기×2기
―252mm 6연장 대잠 로켓포×2기―
뇌뢰3연장 단어뢰 발사관×2기 (Yu-7)
함재기Z-9C/Ka-28×2기Z-9C×2기Ka-28×2기
동형함 수1척2척1척
(1척 개수 중, 2척 개수 예정)


6. 동형함

이름이름의 유래기공진수취역함대현황
colspan=7 |
현대1976년 3월 3일1978년 11월 18일1980년 12월 25일북해1998년 퇴역
무모한1977년 3월 1일1980년 3월 29일1982년 9월 30일1998년 퇴역
우수한1978년 4월 22일1981년 3월 21일1983년 9월 30일1998년 퇴역
신중한1978년 10월 27일1982년 4월 24일1984년 9월 30일태평양1998년 퇴역
결점 없는1981년 1월 29일1983년 7월 25일1985년 11월 6일북해2001년 퇴역
호전적인1982년 3월 26일1984년 8월 4일1986년 9월 28일태평양2010년 퇴역
굳건한1982년 9월 28일1985년 7월 27일1986년 12월 31일1998년 퇴역
날개 달린1983년 4월 16일1986년 5월 31일1987년 12월 30일북해1998년 퇴역
격렬한1983년 11월 4일1986년 12월 30일1988년 9월 30일태평양2019년 현재 장기 수리 진행 중[9][10]

(구 베두시)		천둥 같은1984년 11월 23일1987년 5월 30일1988년 12월 30일북해2006년 퇴역
빠른1985년 10월 29일1987년 11월 28일1989년 9월 30일태평양2022년 퇴역[11]
신속한1986년 8월 15일1988년 6월 4일1989년 12월 30일북해2012년 퇴역
두려움 없는1987년 1월 8일1989년 2월 18일1990년 12월 28일태평양2016년 퇴역
그레먀시치
(구 베주데르즈니)		천둥 같은1987년 2월 24일1989년 9월 30일1991년 6월 25일북해2013년 퇴역
분주한1987년 4월 18일1990년 6월 9일1991년 12월 28일발트2018년 퇴역, 크론시타트의 박물관 선박[12]

(구 모스콥스키 콤소몰레츠)		끈기 있는1988년 4월 7일1991년 1월 19일1992년 12월 30일수리 중[13]

(구 베스스트라시니)		표도르 우샤코프
(구 두려움 없는)		1988년 5월 6일1991년 12월 28일1993년 12월 30일북해현역[14]
colspan=7 |

(구 바즈니)		항저우1988년 11월 4일1994년 5월 27일1999년 12월 25일동해현역

(구 브둠치비)		푸저우1989년 4월 22일1999년 4월 16일2000년 11월 20일현역

(구 브누시텔니)		장쑤성 타이저우2002년 7월 3일2004년 4월 27일2005년 12월 28일현역

(구 베치니)		닝보2002년 11월 15일2004년 7월 23일2006년 9월 27일현역

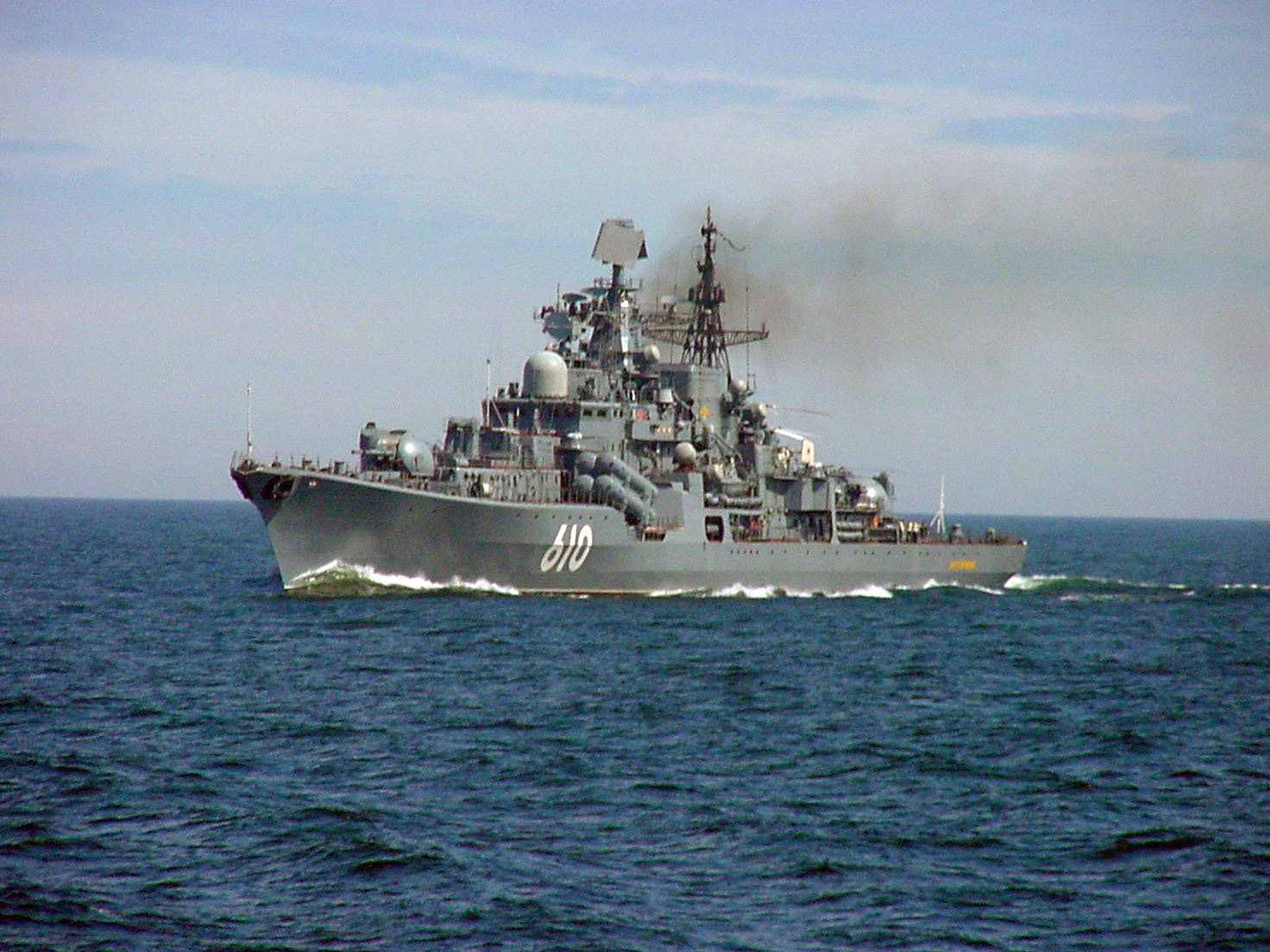

발트해에서 라트비아 벤츠필스 해안에서 항해 중인 ''나스토이치비'' (2005).

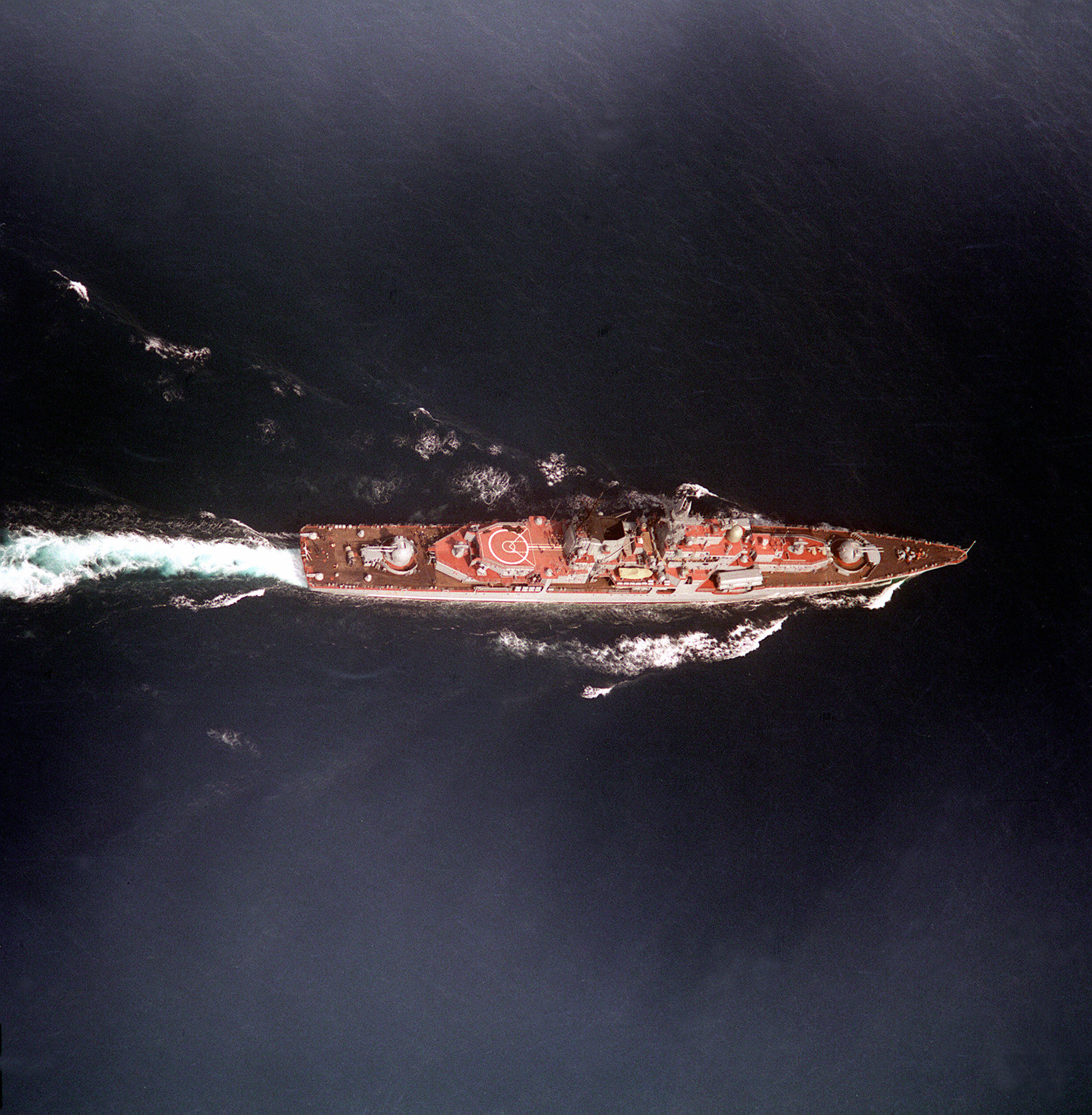

''스토키''의 위에서 본 모습.

7. 대중문화


  • 공모 이부키


실사 영화에서 가공의 신흥 국가, 동아 연방 북방 함대 소속 구축함 '스레아그'로 등장한다. 중국제 YJ-95 대함 미사일을 장비한 것으로 추정되며, 동료 함 '루사'와 함께 하츠시마로 향하는 '이부키'가 이끄는 제5호위대군을 격파하기 위해 나타난다. '루사'가 가공의 콩고급 호위함 '이소카제'에 격파되어 대파, 염상되는 와중에도 주포(단장포)로 '이소카제'를 포격하지만 빗나가고, 오히려 포 등 함재 병기를 파괴당해 전투 능력을 상실했다.[1]

빌레 함대의 소속함으로 등장한다.[1]

빌레 소속 함으로 동형함이 등장한다. 야마토 작전 시 무인 함대의 구성함으로 사용되어 네르프 본부를 파괴한다.[1]

  • 피노키오 급습


"비스트리" 등 여러 척이 동해에 전개하여, 해상자위대의 제3호위대와 대치한다.[1]

  • 천공의 후가쿠


중국 해군에 매각된 "항저우"와 "푸저우"가 등장한다.[1]

"항저우"는 초반에 "선전"과 장후급 프리깃 3척을 이끌고 센카쿠 열도 해역에서 해상자위대를 기습 공격하여 P-3C 1기를 격추하고, 호위함 "유다치", "마키나미", "사와기리"를 격침시킨다.[1]

이후 "항저우", "푸저우"는 항공모함 "톈안"(구 "바랴크")의 호위에 투입되지만, "항저우"는 F/A-18E 개량형의 공대함 미사일 3발, "푸저우"는 F-1의 80식 공대함 유도탄 2발을 맞고 기관부가 파괴된다. "톈안"과 다른 호위 함정들과 함께 레이저 유도 폭탄에 의해 격침된다.[1]

  • 월드 인 컨플릭트


멀티 플레이 등에 수록된 시애틀 시가전에서, 시애틀 앞바다에 2척이 정박해 있다. 포문은 시애틀을 향하고 있지만 공격은 하지 않는다.[1]

  • 에이스 컴뱃 5


유크토바니아 해군의 함정으로 등장한다.[1]

  • 강철의 맹호 시리즈


적함으로 등장한다.[1]

  • 대 전략 시리즈


러시아, 중국의 구축함 유닛으로 포함되어 있다.[1]

  • Modern Warships


플레이어가 조작 가능한 함정으로 "아드미랄 우샤코프"가 등장한다.[1]

참조

[1] 웹사이트 956 Sovremenny class http://warfare.be/db[...] 2011-12-28
[2] 웹사이트 Sovremenny Class - Project 956 http://fas.org/man/d[...]
[3] 웹사이트 Sovremenny Class – Project 956 http://www.globalsec[...] 2019-05-11
[4] 웹사이트 Project 956E http://russianships.[...] 2021-12-14
[5] 웹사이트 China's PLAN Upgrading its Project 956E Destroyers with VLS and YJ-12A Anti-Ship Missiles http://www.navyrecog[...] 2019-05-11
[6] 뉴스 China Refits Older Warships for a Bigger Punch http://www.popsci.co[...] 2019-05-11
[7] 뉴스 China buys two more Project 956EM ships http://www.janes.com[...] 2002-01-08
[8] 웹사이트 Project 956 (Sovremenny Class) Missile Destroyer http://www.sinodefen[...] 2006-08-22
[9] 웹사이트 https://flotprom.ru/[...] 2019-05-01
[10] 웹사이트 Russia has found money to repair the flagship of the Baltic Fleet https://romeosquared[...] 2019-02-08
[11] 웹사이트 Боевые корабли основных классов ВМФ России на 01.02.2022 https://navy-korabel[...] 2022-02-01
[12] 뉴스 https://ria.ru/20180[...] 2019-05-11
[13] 웹사이트 Эсминец Балтийского флота "Настойчивый" в 2019 году встанет на плановый ремонт https://function.mil[...] 2019-05-01
[14] VK В этом году в состав сил постоянной готовности.. | ВМФ РОССИИ - МЫ НЕСЁМ АНДРЕЕВСКИЙ ФЛАГ | VK https://vk.com/rusfl[...]
[15] 웹사이트 Сайт «АТРИНА» • Эскадренный миноносец пр.956 «САРЫЧ» типа «Современный», Sovremenny class https://webcitation.[...]
[16] vestiprim.ru Полузатонувший эскадренный миноносец «Боевой» подняли под Находкой https://vestiprim.ru[...] 2020-07-22
[17] ヤンタル造船所 ЭСМИНЕЦ «БЕСПОКОЙНЫЙ» ПОСТАВЛЕН НА КОНВЕРТАЦИЮ http://shipyard-yant[...]


본 사이트는 AI가 위키백과와 뉴스 기사,정부 간행물,학술 논문등을 바탕으로 정보를 가공하여 제공하는 백과사전형 서비스입니다.
모든 문서는 AI에 의해 자동 생성되며, CC BY-SA 4.0 라이선스에 따라 이용할 수 있습니다.
하지만, 위키백과나 뉴스 기사 자체에 오류, 부정확한 정보, 또는 가짜 뉴스가 포함될 수 있으며, AI는 이러한 내용을 완벽하게 걸러내지 못할 수 있습니다.
따라서 제공되는 정보에 일부 오류나 편향이 있을 수 있으므로, 중요한 정보는 반드시 다른 출처를 통해 교차 검증하시기 바랍니다.

문의하기 : help@durumis.com
