방공

3. 역사

방공의 역사는 항공기가 전쟁에 사용되기 시작한 시점부터 거슬러 올라간다.

제1차 세계 대전에서는 요격기 관제와 관련하여 시행착오가 반복되었지만, 전쟁 후기에는 대공 감시원의 시각·청각 정보를 전화로 관제소에 집약하고 무선기로 전투기에 지시를 전달하는 방식이 등장하여 항공 경계 관제 조직의 싹이 텄다.^[4]

전간기에는 청음기가 목표 발견 수단으로 중시되었지만, 1930년대경부터 각국에서 레이더 연구가 진행되었다. 특히 영국은 국토 방공에 레이더를 활용하는 방안을 일찍부터 모색하여, 제2차 세계 대전 영국 본토 항공전에서 그 성과를 발휘했다.^[8]

대전 말기 제트기의 등장으로 대응 속도가 중요해졌고, 냉전 시작과 함께 핵무기 위협이 커지면서 고성능 조기 경보 레이더 배치가 진행되었다. 미국의 반자동 방공 관제 조직(SAGE)을 시작으로, 항공 경계 관제 조직의 자동화·시스템화가 추진되었다.^[3] 전투기를 보완하는 장사정 대공 무기로 지대공 미사일(SAM)이 등장했고, 미국 육군은 1953년부터 나이키 에이잭스를 배치했다.^[3]

미국 공군 독립 후 SAM 운용 주체를 두고 육군과 공군 간 논의가 있었으나, 야전 방공은 육군, 지역 방공은 공군으로 분담하기로 결정했다.

항공자위대는 영공 외부에 방공 식별 구역(JADIZ)을 설정하고 1958년부터 전투기 경계 대기(얼럿)를 시작, 필요에 따라 스크램블(대 영공 침범 조치)을 실시했다. 당초 육상자위대 소속으로 도입 계획이 진행된 나이키는 항공 경계 관제 조직과의 연계 필요성 때문에 1962년 결정에 따라 항공자위대로 이관되었다. 이후 나이키 J를 거쳐 1989년부터 패트리어트 미사일 도입이 시작되었다. 한편, 기지 방공을 위해 육상자위대에 준하는 단거리 SAM 및 대공 기관포도 배치되었다.

보불 전쟁에서 처음 등장한 고사포는 가장 중요한 대공 병기였다. 그러나 SAM 등장 후, 특히 고고도 및 중고도에서는 SAM으로 전환이 가속화되었다. 영국군은 1958년에 중·대구경 대공포 개량을 중단하고 SAM으로 전환했다. 하지만 SAM 등장 후에도 고도 1,000미터 이하 저고도 영역에서는 대공 기관포가 여전히 유효하며, 휴대용 대공 미사일 시스템(MANPADS) 등 소형 SAM은 시스템 가반성 면에서 우수한 점도 있다.

이상적인 방공 시스템은 전후(종심)와 상하(고도차) 방향으로 여러 층의 방공망을 배치하는 것이다. 미국 육군은 최전선 (FLOT) 부근에 어벤저 시스템 등 단거리 방공 (SHORAD) 부대, 후방 지원 지역 등에 패트리어트 미사일 등 고·중고도 방공 부대를 배치하는 2단계 구성을 취한다. 반면 소련군은 MANPADS와 장사정 SAM 사이에 9K33 (SA-8), 9K37 (SA-11) 등 단·중거리 SAM을 중층적으로 배치했다.

해상에서 함대가 공중 위협으로부터 스스로를 방어하는 경우, 함정 자체 장비(함재기 포함)를 조합한 방공 체제가 주축이 되며, 이를 함대 방공(fleet air defense^영어)이라 한다. 함재기 운용 능력이 없는 함선에 대한 지상 기지 항공 지원은 이전부터 있었으나, OTH 레이더나 조기 경보 통제기(AWACS) 등장으로 함재기 운용 능력을 갖춘 함선도 행동권 밖에서 육상기로 방공을 보완할 수 있게 되었다. 이러한 함정 부대 외부를 포함하는 광역 방공 체제를 해상 방공(maritime air defense^영어)이라 한다.

함대 방공은 항공기에 의한 아우터 디펜스 존(outer defense zone^영어), 함정 장비 대공 무기를 조직화하여 운용하는 에어리어 디펜스 존(area defense zone^영어), 각 함마다 자체 대공 무기로 방공하는 포인트 디펜스 존(point defense zone^영어)의 3개 구역으로 나누어 종심 방어가 이루어진다. 제2차 세계 대전 후기 미국 해군은 전투 지휘소(CIC)를 중심으로 함상 전투기와 함정 장비 대공 무기를 조직화하여 함대 방공 시스템을 구축했다.

3. 1. 최초의 방공전

3. 2. 제1차 세계대전

3. 3. 제2차 세계대전

3. 4. 냉전 시대

4. 국토 방공

국토 방공은 국가의 영공을 방어하고 외부의 공중 위협으로부터 국민과 중요 시설을 보호하는 것을 목표로 한다. 경공(輕空) 위협 격추는 발견, 포착, 추적, 격파의 4단계를 거친다.^[1] 제1차 세계 대전에서는 요격기 관제에 대한 시행착오를 거쳐 항공 경계 관제 조직의 싹이 텄다.^[2]

전간기에는 청음기가 중요하게 여겨졌으나, 1930년대부터 각국에서 레이더 연구가 진행되었다. 특히 영국은 국토 방공에서의 활용을 모색하여 제2차 세계 대전의 영국 본토 항공전에서 성과를 발휘했다.^[3] 제트기의 등장과 냉전의 시작으로 핵무기 위협에 대응하기 위해 고성능 조기 경보 레이더 배치와 반자동 방공 관제 조직(SAGE)을 시작으로 항공 경계 관제 조직의 자동화 및 시스템화가 진행되었다.^[4] 지대공 미사일(SAM)이 등장하여 장거리 대공 무기로 활용되었으며, 미국 육군은 1953년부터 나이키 에이잭스를, 1959년에는 미국 공군도 보마크를 배치했다.^[5] SAM 운용은 육군과 공군이 분담하기로 하였다.^[6]

항공자위대는 영공 외부에 방공 식별 구역(JADIZ)을 설정하고, 1958년부터 전투기 경계 대기를 시작하여 필요에 따라 스크램블(대 영공 침범 조치)을 실시하고 있다.^[7] 1962년에는 나이키 미사일이 육상자위대에서 항공자위대로 이관되었고, 이후 나이키 J를 거쳐 1989년부터 패트리어트 미사일 도입이 시작되었다.^[8] 기지 방공을 위해 단거리 SAM 및 대공 기관포도 배치되었다.^[9]

4. 1. 대한민국 국토 방공

5. 야전 방공

보불 전쟁에서 처음 등장한 고사포는 오랫동안 중요한 대공 병기였다. 하지만 지대공 미사일(SAM)이 등장하면서 고고도 및 중고도에서는 SAM으로 전환이 이루어졌다. 영국군은 1958년에 중·대구경 대공포를 더 이상 개량하지 않고 SAM으로 전환하기로 결정했다.^[1]

그러나 저고도(1,000미터 이하)에서는 대공 기관포가 여전히 유효하며, 휴대용 대공 미사일 시스템(MANPADS)은 휴대성 면에서 강점을 가진다.^[2] 이상적인 방공 시스템은 전후방과 고도를 모두 고려하여 다층적인 방공망을 구축하는 것이다.^[3]

미국 육군은 최전선 부근은 단거리 방공(SHORAD) 부대가, 후방 지원 지역은 고·중고도 방공(HIMAD) 부대가 담당하는 2단계 구성을 취한다.^[4] 반면, 소련군은 MANPADS와 장거리 SAM 사이에 단·중거리 SAM을 배치하는 다층적 구성을 사용했다.^[5]

이러한 대공 병기는 전문 부대뿐만 아니라 보병 부대도 자위용으로 MANPADS를 보유하며, 상황에 따라 소화기로 대공 사격을 하기도 한다.^[6]

미국 육군 및 해병대는 능동적 조치 외에도 위장, 엄폐 등 수동적 조치도 방공에 포함한다.^[7] 야전 축성 시에는 정찰기를 이용한 공중 정찰에 대비하여 위장을 해야 한다.^[8] 지상 부대가 항공 공격을 받을 경우, 병력과 차량을 최대한 넓게 산개하고 엄폐물을 이용하여 응전한다.^[9]

5. 1. 대한민국 육군 방공

6. 해상 방공

해상 방공(maritime air defense^영어)은 함대가 해상에서 공중 위협으로부터 스스로를 방어하는 것을 말한다. 함정 자체의 장비(함재기 포함)를 조합하여 방공 체제를 구축하며, 이를 함대 방공(fleet air defense^영어)이라고 한다^[1].OTH 레이더나 조기 경보 통제기(AWACS)의 등장으로 함재기 운용 능력이 없는 함선은 물론, 함재기 운용 능력을 갖춘 함선에 대해서도 육상 기지 항공기를 통해 함선 행동권 밖에서의 방공 지원이 가능해졌다. 이처럼 함정 부대 외부를 포함하는 광역 방공 체계를 해상 방공이라고 부른다^[1].

함대 방공은 항공기에 의한 아우터 디펜스 존(outer defense zone^영어), 함정 장비의 대공 무기를 조직화하여 운용하는 에어리어 디펜스 존(area defense zone^영어), 각 함마다 자체 대공 무기로 방공을 실시하는 포인트 디펜스 존(point defense zone^영어)의 3개 구역으로 나누어 종심 방어가 이루어진다^[1][2]. 제2차 세계 대전 후기 미국 해군에서는 전투 지휘소(CIC)를 중심으로 함상 전투기와 함정 장비의 대공 무기를 조직화하여 함대 방공 시스템을 구축했다^[2]. 반면, 대일본제국 해군은 공세 작전을 중시하고 함대 방공 개념이 부족하여 산호해 해전・미드웨이 해전에서 손실을 입는 원인이 되었다^[3].

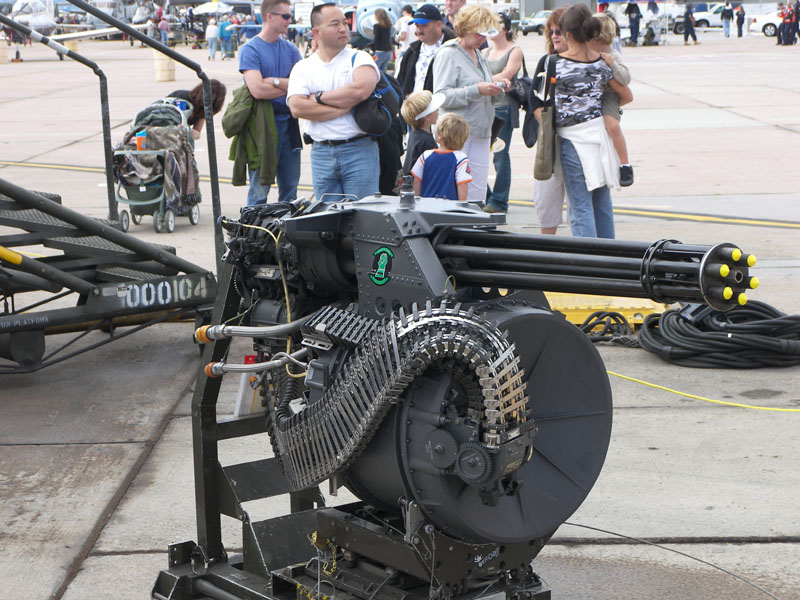

이후, 장사정 함대공 미사일(SAM)이 실용화되면서 에어리어 디펜스의 주역이 되었고^[1], 대함 미사일 방어(ASMD)의 필요성이 커지면서 포인트 디펜스용 무기에 CIWS가 추가되었다^[2]. 또한 해군 전술 정보 시스템(NTDS) 도입 등 시스템화도 진행되었다^[2].

7. 무기 체계

방공이라는 용어는 1925년 영국 방공군(ADGB)이 창설되었을 때 처음 사용한 것으로 추정된다. 영국에서는 1950년대까지 일반적으로 사용되던 '대공'(AA, AntiAircraft)이라는 약칭이 사용되었다.^[1]

경공(經空) 위협 격추는 발견, 포착, 추적, 격파의 4단계를 거친다. 제1차 세계 대전에서는 요격기를 어떻게 관제하여 이러한 단계를 효율적으로 수행할 것인가에 대해 시행착오가 반복되었지만, 후기에는 대공 감시원의 시각·청각으로 얻은 정보를 전화로 관제소에 집약하여 작전을 입안한 후 무선기로 전투기에 지시를 전달하는 방식이 등장하여, 항공 경계 관제 조직의 싹이 텄다.

전간기에는 목표 발견 수단으로서 청음기가 중시되었지만, 1930년대경부터 각국에서 레이더 연구가 진행되었다. 특히 영국은 일찍부터 국토 방공에서의 활용을 모색하여, 제2차 세계 대전 영국 본토 항공전에서 그 성과가 발휘되었다. 대전 말기 제트기의 등장으로 대응의 신속화가 급선무가 되었고, 냉전과 함께 핵무기의 위협이 중대한 문제가 되면서, 고성능 조기 경보 레이더 배치가 진행됨과 동시에, 미국의 반자동 방공 관제 조직(SAGE)을 시작으로 항공 경계 관제 조직의 자동화·시스템화가 진행되었다. 전투기를 보완하는 장사정 대공 무기로서 지대공 미사일(SAM)이 등장하여, 미국 육군은 1953년부터 나이키 에이잭스를, 1959년에는 미국 공군도 보마크를 배치했다. SAM은 야전 방공에도 사용되므로, 미국 공군 독립 시 SAM 운용을 육군과 공군 중 어느 쪽이 담당할 것인가가 문제가 되었지만, 논의 결과 야전 방공용은 육군, 지역 방공용은 공군으로 양측에서 분담하기로 했다.

항공자위대는 영공 외부에 방공 식별 구역(JADIZ)을 설정하고, 1958년부터 전투기 경계 대기(얼럿)를 시작하여, 필요에 따라 스크램블(대 영공 침범 조치)을 실시하고 있다. 당초 육상자위대 소속으로 도입 계획이 진행되었던 나이키는 항공 경계 관제 조직과의 연계가 필요했기에 1962년 결정에 따라 항공자위대로 이관되었다. 이후 나이키 J를 거쳐, 1989년부터 패트리어트 미사일 도입이 시작되었다. 한편, 기지 방공을 위해 육상자위대에 준하는 단거리 SAM 및 대공 기관포 배비도 실시되고 있다.

보불 전쟁에서 처음 등장한 이후, 고사포는 가장 중요한 대공 병기였다. 하지만 SAM 등장 이후, 특히 고·중고도에서는 SAM으로 전환이 진행되었고, 영국군은 1958년에 중·대구경 대공포를 더 이상 개량하지 않기로 결정하고 SAM으로 전환을 가속화했다. 한편, SAM 등장 후에도 고도 1,000미터 이하 저고도 영역에서는 대공 기관포가 가장 유효하며, 시스템 가반성 면에서는 휴대용 대공 미사일 시스템(MANPADS) 등 소형 SAM이 더 우수한 면도 있다.

이상적인 방공 시스템 완성을 위해서는 전후(종심)와 상하(고도차) 방향으로 여러 층의 방공망 배치가 바람직하다. 미국 육군은 최전선 (FLOT) 부근은 어벤저 시스템 등을 보유한 단거리 방공 (SHORAD) 부대, 그 후방 지원 지역 등은 패트리어트 미사일 등을 보유한 고·중고도 방공(HIMAD) 부대가 분담하는 2단계 구성을 취하는 반면, 소련군은 MANPADS와 장사정 SAM 사이에도 9K33 (SA-8)와 9K37 (SA-11) 등 단·중거리 SAM을 중층적으로 배치했다.

7. 1. 대공포

7. 2. 지대공 미사일

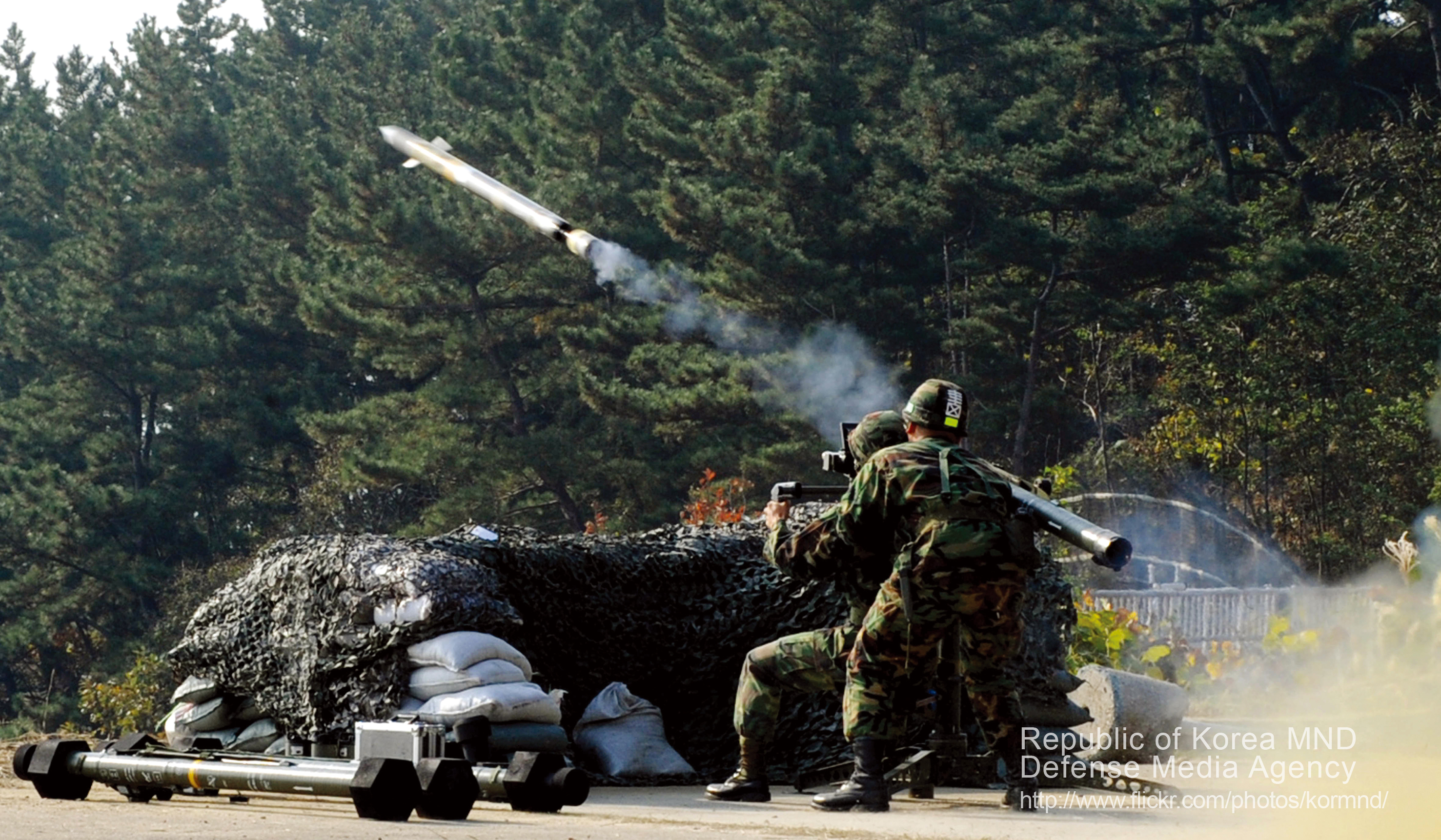

• '''미스트랄'''은 프랑스에서 도입한 휴대용 지대공 미사일이다. 대한민국 육군 방공의 대표적인 휴대용 지대공 유도무기로, 지상에 발사대를 설치하고 발사하는 방식이다. 적외선 추적 방식과 목표가 2m 이내에 들어오면 자폭하는 근접신관을 사용하여 높은 정확성을 보인다.^[13] 유효사거리는 5.5km(최대사거리 7km)이고 탄두는 2.95kg이다. 공대공 및 함대공 미사일로도 사용 가능하다. 울산급 호위함과 포항급 초계함에서도 대공방어용으로 미스트랄을 배치하기도 했다.

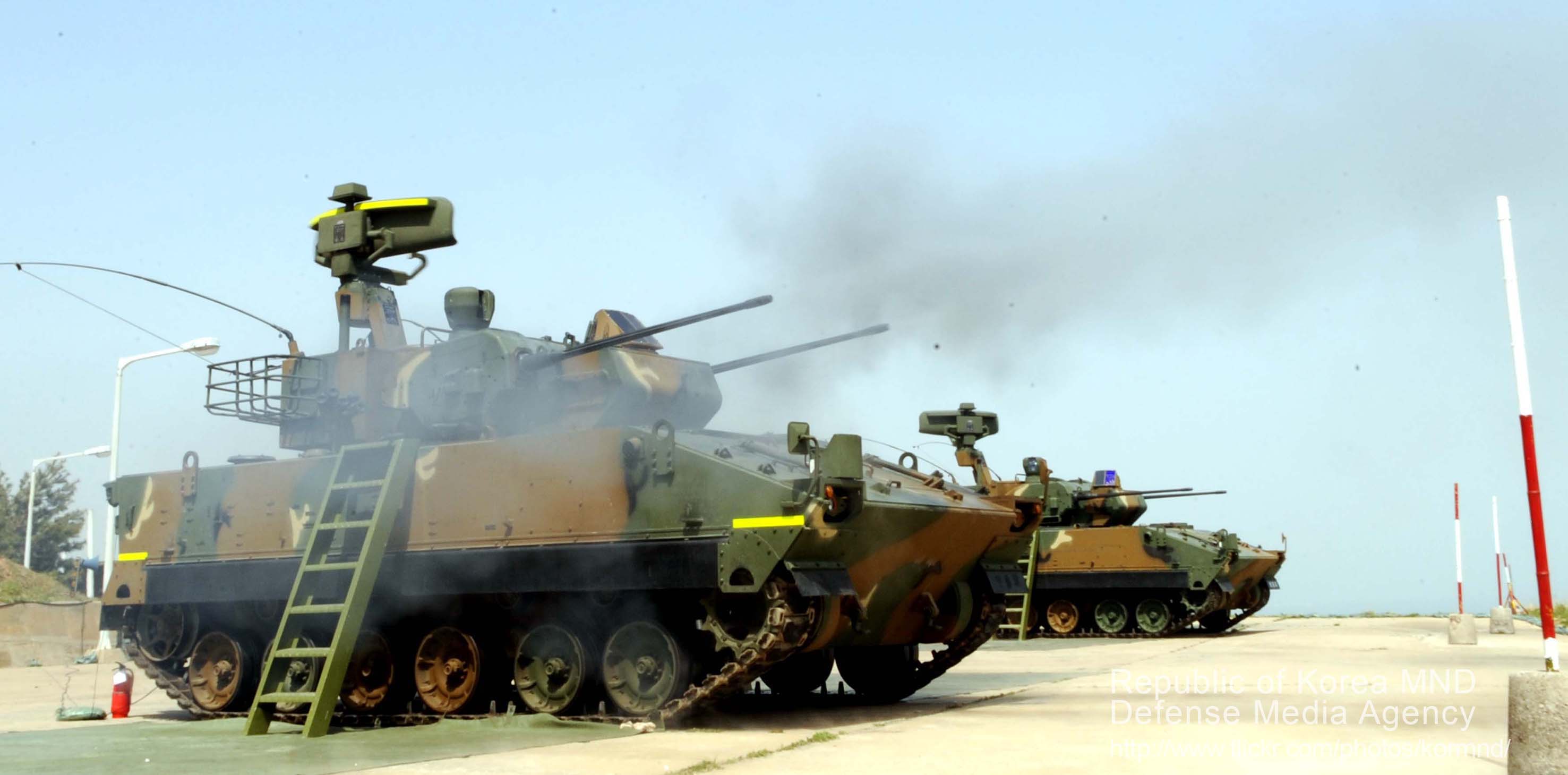

• '''천마'''는 대한민국이 독자 개발한 단거리 지대공 미사일로, 1999년부터 배치되었다. K200 장갑차 차체 위에 미사일 8기와 레이더를 장착했다. 미사일 최대 속도는 마하 2.7이고 유효사거리는 약 10km이다. 탐색레이더와 추적레이더를 갖추고 있으며, 추적레이더는 미사일과 적기를 동시에 추적하여 미사일의 경로를 수정한다. 근접신관을 통해 간발의 차이로 적기를 비껴나가도 타격할 수 있다.

8. 현대 방공의 발전 방향

현대 방공은 제1차 세계 대전의 시행착오와 제2차 세계 대전에서의 레이더 활용 경험을 바탕으로 발전해왔다. 특히 영국 본토 항공전에서 레이더의 성과가 발휘되었다.^[3] 냉전 시기에는 핵무기 위협에 대응하기 위해 조기 경보 레이더와 반자동 방공 관제 조직(SAGE)과 같은 자동화된 시스템이 등장했다.^[4]

지대공 미사일(SAM)은 전투기를 보완하는 장거리 대공 무기로서 중요한 역할을 수행했다. 미국 육군은 1953년부터 나이키 에이잭스를,^[4] 미국 공군은 1959년에 보마크를 배치했다.^[4] SAM 운용 주체를 두고 육군과 공군 간의 논의가 있었으나, 야전 방공은 육군, 지역 방공은 공군으로 분담하기로 결정되었다.^[5]

항공자위대는 1958년부터 방공 식별 구역(JADIZ) 내에서 전투기 경계 대기를 시작하고, 필요시 스크램블(대 영공 침범 조치)을 실시하고 있다.^[6] 초기에는 육상자위대 소속으로 도입될 예정이었던 나이키 미사일은 항공 경계 관제 조직과의 연계 필요성에 따라 1962년에 항공자위대로 이관되었다.^[7] 이후 나이키 J를 거쳐 1989년부터 패트리어트 미사일 도입이 시작되었다.^[8] 기지 방공을 위해 육상자위대 수준의 단거리 SAM과 대공 기관포도 배치되었다.^[9]
