1. 개요

쌍곡선 궤도는 이심률이 1보다 큰 궤도로, 타원 궤도와 유사하게 긴반지름과 이심률로 정의할 수 있지만, 다른 변수들이 물체의 운동을 설명하는 데 더 적합할 수 있다. 쌍곡선 궤도는 궤도 변수, 주요 변수, 운동 방정식으로 설명되며, 이심률, 충돌 변수, 비행 경로각, 속도 등을 포함한다. 쌍곡선 궤도에서 물체는 중심체를 지나쳐 영원히 탈출하며, 총 에너지는 양수이다. 일반 상대성이론에서는 궤도가 정확한 쌍곡선 모양이 아니더라도 "쌍곡선 궤도"라는 용어를 사용한다.

더 읽어볼만한 페이지

궤도 - 궤도면
궤도면은 인공위성과 발사체의 궤도를 결정하는 중요 요소로, 지구 중력의 비구형성으로 인해 회전하며, 발사 시점은 목표 궤도면과 발사 기지의 교차 시간에 따라 결정된다.
궤도 - 다체 문제
다체 문제는 상호작용하는 여러 물체의 운동을 다루는 문제로, 특히 중력적으로 상호작용하는 천체들의 운동을 예측하는 문제가 대표적이며, 삼체 문제부터는 해석적 해를 구하기 어려워 섭동 이론이나 수치 해석 등의 방법이 활용된다.

쌍곡선 궤도
일반 정보
유형	궤도
궤도 요소	준주장축 궤도 이심률 궤도 경사 승교점 경도 근일점 인수 평균 근점 이각
특성
이심률 (e)	e > 1
에너지 (ε)	ε > 0
특징	물체가 중심체를 탈출함
궤도 방정식
방정식	r = p / (1 + e ⋅ cos θ)
변수 설명	r: 중심체로부터의 거리 p: 반통경 e: 이심률 θ: 진근점 이각
속도
공식	v = sqrt[ μ (2/r + 1/a) ]
변수 설명	v: 궤도 속도 μ: 표준 중력 변수 r: 중심체로부터의 궤도 거리 a: (음수) 궤도 장반축
관련 항목
관련 궤도	케플러 궤도 타원 궤도 포물선 궤도

2. 쌍곡선 궤도의 변수

타원 궤도처럼, 쌍곡선 궤도는 궤도의 긴반지름과 이심률로 정의할 수 있다. 하지만 쌍곡선 궤도에서는 다른 변수들이 물체의 운동을 설명하기 더 적합한 경우도 있다.

다음 표는 쌍곡선 궤도를 따르는 물체를 서술하는 주요 변수들을 공식과 함께 나타낸 것이다.^[1]^[6]

쌍곡선 궤도 변수
변수	기호	공식	$v_\infty$ (또는 $a$ ) 및 $b$ 사용
표준 중력 변수		$\frac{v^2}{(2/r-1/a)}$	$b v_\infty^2 \cot \theta_\infty$
이심률 (>1)	$e$	$\frac{\ell}{r_p} -1$	$\sqrt{1+b^2/a^2}$
긴반지름 (<0)	$a\,\!$	$1/(2/r-v^2/\mu)$	$-\mu/v_\infty^2$
쌍곡선 초과 속도	$v_\infty$	$\sqrt{-\mu/a}$
점근선 간의 (외부) 각도	$2\theta_\infty$	$2 \cos^{-1}(-1/e)$	$\pi + 2 \tan^{-1}(b/a)$ ^[2]
점근선과 접근 쌍곡선 경로의 켤레축 사이의 각도	$2\nu$	$2\theta_\infty - \pi$	$2\sin^{-1}\bigg(\frac{1}{(1 + r_pv_\infty^2/\mu)}\bigg)$
충돌 변수 (단반지름)	$b$	$-a \sqrt{e^2-1$
반통경	$\ell$	$a (e^2 - 1)$	$b^2/a = h^2/\mu$
근점 거리	$r_p$	$-a(e-1)$	$\sqrt{a^2+b^2}+a$
고유 궤도 에너지	$\varepsilon$	$-\mu/2a$	$v_\infty^2/2$
비각운동량	$h$	$\sqrt{\mu \ell}$	$b v_\infty$
시간당 쓸어넘는 면적	$\frac{\Delta A}{\Delta t}$	$\frac{h}{2}$

2. 1. 주요 변수

타원 궤도와 마찬가지로, 주어진 시스템의 쌍곡선 궤도는 (방향을 무시하고) 긴반지름과 이심률로 정의할 수 있다. 그러나 쌍곡선 궤도의 경우 다른 변수들이 물체의 움직임을 이해하는 데 더 유용할 수 있다. 다음 표는 쌍곡선 궤도를 따르는 물체를 설명하는 주요 변수들과 공식을 나타낸다.

쌍곡선 궤도 변수^[1]
변수	기호	공식	$v_\infty$ (또는 $a$ )와 $b$ 를 사용
표준 중력 변수	$\mu\,$	$\frac{v^2}{(2/r-1/a)}$	$b v_\infty^2 \cot \theta_\infty$
이심률 (>1)	$e$	$\frac{\ell}{r_p} -1$	$\sqrt{1+b^2/a^2}$
긴반지름 (<0)	$a\,\!$	$1/(2/r-v^2/\mu)$	$-\mu/v_\infty^2$
쌍곡선 초과 속도	$v_\infty$	$\sqrt{-\mu/a}$
점근선 간의 (외부) 각도	$2\theta_\infty$	$2 \cos^{-1}(-1/e)$	$\pi + 2 \tan^{-1}(b/a)$ ^[2]
충돌 변수 (장반경)	$b$	$-a \sqrt{e^2-1}$
반통경^[6]	$\ell$	$a (e^2 - 1)$	$b^2/a = h^2/\mu$
근지점 거리	$r_p$	$a(e-1)$	$\sqrt{a^2+b^2}+a$
고유 궤도 에너지	$\varepsilon$	$-\mu/2a$	$v_\infty^2/2$
특정 각운동량	$h$	$\sqrt{\mu \ell}$	$b v_\infty$

쌍곡선 궤도에서 긴반지름( $a\,\!$ )은 두 점근선이 교차하는 지점으로부터 근점까지의 거리로, 음수로 간주된다.

긴반지름은 궤도의 특정 궤도 에너지( $\epsilon\,$ ) 또는 특성 에너지 $C_3$ 와, 거리가 무한대에 접근할 때 물체가 얻는 속도인 쌍곡선 초과 속도( $v_\infty\,\!$ )와 관련이 있다.

: $v_{\infty}^2=2\epsilon=C_3=-\mu/a$ 또는 $a=-{\mu/{v_\infty^2}}$

여기서 $\mu=Gm\,\!$ 는 표준 중력 변수이고, $C_3$ 는 행성 간 임무 계획에 사용되는 특성 에너지이다.

쌍곡선 궤도의 경우 총 에너지는 양수이며 (타원 궤도의 경우 음수) 쌍곡선 궤도에서는 궤도 이심률( $e\,$ )이 1보다 크다. 이심률은 점근선 사이의 각도와 관련이 있다. $e=\sqrt 2$ 일 때 점근선은 직각을 이룬다.

중심 천체에서 근점 방향과 점근선 사이의 각도는 거리가 무한대로 갈 때의 진근점 이각( $\theta_\infty\,$ )이며, $2\theta_\infty\,$ 는 접근 방향과 이탈 방향(점근선 사이) 사이의 외부 각도이다.

: $\theta{_\infty}=\cos^{-1}(-1/e)\,$ 또는 $e=-1/\cos\theta{_\infty}\,$

충돌 변수는 물체가 방해받지 않는 경로를 계속 따라간다면 최단 접근점에서 중앙 물체를 얼마나 빗겨갈지를 나타내는 거리이며, 쌍곡선의 단반경과 같다.

우주선이나 혜성이 행성에 접근하는 상황에서, 충돌 변수와 과잉 속도를 통해 궤적을 찾을 수 있다. 최단 접근 거리 또는 근점 거리는 다음과 같다.

: $r_p = -a(e-1)= \frac{\mu}{v_\infty^2} \left(\sqrt{1 + \left(b \frac {v_\infty^2}{\mu}\right)^2} - 1\right)$

중앙 물체의 질량을 모르는 경우, 작은 물체의 편향과 충격 매개변수 및 접근 속도를 통해 표준 중력 변수를 결정할 수 있다.

: $\mu=b v_\infty^2 \tan \delta/2$ 여기서 $\delta = 2\theta_\infty - \pi$ 는 작은 물체가 경로에서 직선에서 벗어나는 각도이다.

2. 2. 긴반지름, 에너지 및 쌍곡선 초과 속도

궤도 긴반지름(

a\,\!

)은 쌍곡선 궤도에서 눈에 잘 띄지 않지만, 궤도 근점으로부터 두 점근선이 만나는 곳까지의 거리로 정의할 수 있다. 보통 이 값은 여러 타원 궤도 방정식과 일관성을 유지하기 위해 음수로 나타낸다.

궤도 긴반지름은 고유 궤도 에너지(

\epsilon\,

)나 궤도의 특성 에너지(

C_3

)와 직접적인 관련이 있으며, 천체가 궤도 원점에서 무한히 멀어질 때의 속도를 쌍곡선 초과 속도(

v_\infty\,\!

)라고 한다. 이들 사이의 관계는 다음과 같다.

:

v_{\infty}^2=2\epsilon=C_3=-\mu/a

또는

a=-{\mu/{v_\infty^2}}

여기서

\mu

는 표준 중력 변수이다.

쌍곡선 궤도에서 총 에너지량은 양수이다. (타원 궤도에서는 음수이다.)

주어진 시스템의 쌍곡선 궤도는 (방향을 무시하고) 긴반지름과 이심률로 정의할 수 있다. 그러나 쌍곡선 궤도에서는 다른 변수들이 물체의 움직임을 이해하는 데 더 유용할 수 있다. 다음 표는 표준 가정 하에서 다른 물체 주위를 쌍곡선 궤도로 움직이는 물체의 경로를 설명하는 주요 변수와 그 공식을 나타낸다.^[1]

쌍곡선 궤도 방정식
요소	기호	공식	$v_\infty$ (또는 $a$ ) 및 $b$ 사용
표준 중력 상수		$\frac{v^2}{(2/r-1/a)}$	$b v_\infty^2 \cot \theta_\infty$
이심률 (>1)	$e$	$\frac{\ell}{r_p} -1$	$\sqrt{1+b^2/a^2}$
긴반지름 (<0)	$a\,\!$	$1/(2/r-v^2/\mu)$	$-\mu/v_\infty^2$
쌍곡선 초과 속도	$v_\infty$	$\sqrt{-\mu/a}$
(외부) 점근선 사이의 각도	$2\theta_\infty$	$2 \cos^{-1}(-1/e)$	$\pi + 2 \tan^{-1}(b/a)$ ^[2]
점근선과 접근 쌍곡선 경로의 켤레축 사이의 각도	$2\nu$	$2\theta_\infty - \pi$	$2\sin^{-1}\bigg(\frac{1}{(1 + r_pv_\infty^2/\mu)}\bigg)$
충돌 매개변수 (단반지름)	$b$	$-a \sqrt{e^2-1}$
반통경	$\ell$	$a (1-e^2)$	$-b^2/a = h^2/\mu$
근점 거리	$r_p$	$-a(e-1)$	$\sqrt{a^2+b^2}+a$
비궤도 에너지	$\varepsilon$	$-\mu/2a$	$v_\infty^2/2$
비각운동량	$h$	$\sqrt{\mu \ell}$	$b v_\infty$
시간당 쓸어넘는 면적	$\frac{\Delta A}{\Delta t}$	$\frac{h}{2}$

쌍곡선 궤도에서 중심 천체로부터 무한히 떨어진 지점에서의 속도( $v_\infty\,\!$ )는 에너지 보존 법칙에 의해 다음과 같이 나타낼 수 있다.

: $v_\infty=\sqrt{\mu\over{-a}}\,\!$

여기서

$\mu\,\!$ 는 중심 천체의 중력 상수
$a\,\!$ 는 쌍곡선의 궤도 긴반지름에 -1을 곱한 값

v_\infty\,\!

는 (단위 질량당) 궤도 에너지와 다음 식으로 유일하게 관련된다.

:

2\epsilon=C_3=v_{\infty}^2\,\!

여기서,

$\epsilon\,\!$ 는 (단위 질량당) 궤도 에너지
$C_3\,$ 는 특성 에너지

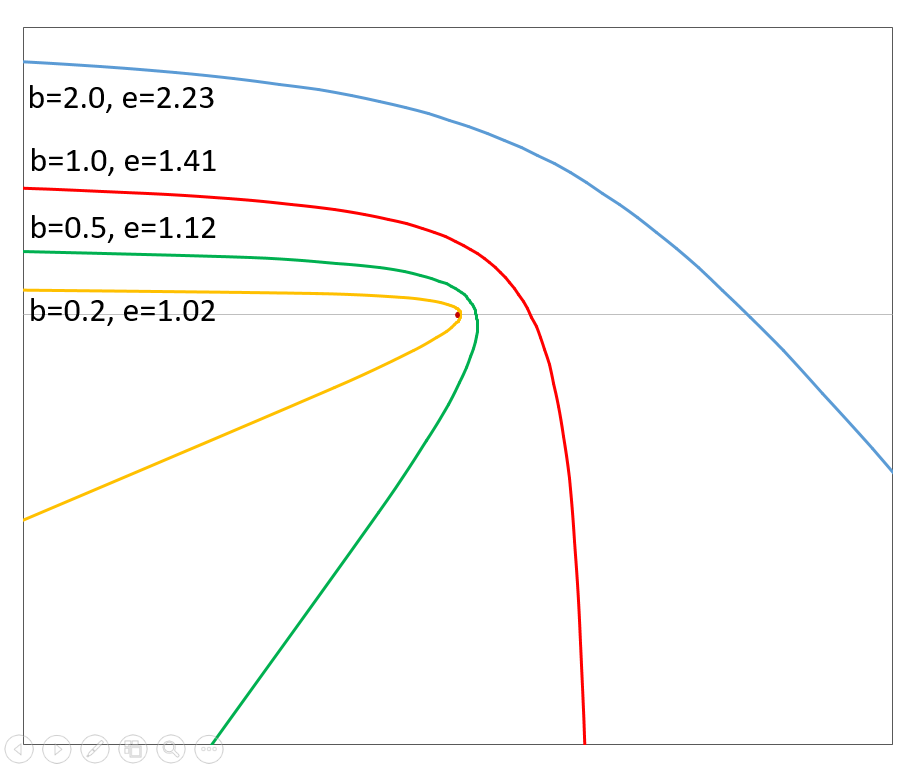

2. 3. 이심률과 접근 및 탈출 때의 각도

쌍곡선 궤도에서 궤도 이심률

e\,

는 1보다 크며, 점근선 사이의 각도와 직접적인 관련이 있다. 이심률이 1을 조금 넘으면 궤도는 각진 "V"자 모양이 된다.

e=\sqrt 2

일 때 점근선은 직각을 이루고,

e>2

일 때 점근선 사이 각도는 120° 이상이며, 궤도 근점 거리가 궤도 긴반지름보다 커진다. 이심률이 커질수록 궤도는 직선에 가까워진다.

궤도 중심체의 점근선과 근점 방향 사이 각도는 거리가 무한대가 될 때의 진근점 이각(

\theta_\infty\,

)으로,

2\theta_\infty\,

는 접근 방향과 탈출 방향 간의 외부 각도이다. 따라서 다음 식이 성립한다.

:

\theta{_\infty}=\cos^{-1}(-1/e)\,

또는

e=-1/\cos\theta{_\infty}\,

다음 표에는 표준 가정 하에서 다른 물체 주위를 쌍곡선 궤도를 따라 움직이는 물체의 경로를 설명하는 주요 매개변수와 이를 연결하는 공식이 나와있다.

쌍곡선 궤도 방정식 ^[1]
요소	기호	공식	$v_\infty$ (또는 $a$ ) 및 $b$ 사용
이심률 (>1)	$e$	$\frac{\ell}{r_p} -1$	$\sqrt{1+b^2/a^2}$
(외부) 점근선 사이의 각도	$2\theta_\infty$	$2 \cos^{-1}(-1/e)$	$\pi + 2 \tan^{-1}(b/a)$ ^[2]
점근선과 접근 쌍곡선 경로의 켤레축 사이의 각도	$2\nu$	$2\theta_\infty - \pi$	$2\sin^{-1}\bigg(\frac{1}{(1 + r_pv_\infty^2/\mu)}\bigg)$
충돌 매개변수 (단반지름)	$b$	$-a \sqrt{e^2-1}$
근점 거리	$r_p$	$-a(e-1)$	$\sqrt{a^2+b^2}+a$

2. 4. 충돌 변수와 최단 접근 거리

충돌 매개변수는 물체가 방해받지 않는 경로를 계속 따라간다면 최단 접근점에서 중앙 물체를 얼마나 빗겨갈지를 나타내는 거리이다. 중력을 경험하고 쌍곡선 궤적을 따르는 물체의 경우, 쌍곡선의 단반경과 같다.^[1]

우주선이나 혜성이 행성에 접근하는 상황에서 충격 매개변수와 과잉 속도는 정확하게 알려질 것이다. 중앙 물체를 알고 있다면 궤적을 찾을 수 있으며, 여기에는 접근하는 물체가 근점(periapsis)에서 얼마나 가까이 있을지도 포함된다. 이것이 행성 반지름보다 작으면 충돌을 예상해야 한다. 최단 접근 거리 또는 근점 거리는 다음과 같이 주어진다.

:

r_p = -a(e-1)= \frac{\mu}{v_\infty^2} \left(\sqrt{1 + \left(b \frac {v_\infty^2}{\mu}\right)^2} - 1\right)

따라서 12.5km 속도(외부 태양계에서 오는 물체의 대략적인 최소 접근 속도)로 지구 (유효 반경 ~6400km)에 접근하는 혜성이 지구와의 충돌을 피하려면 충격 매개변수는 최소 8600km, 즉 지구 반지름보다 34% 더 커야 한다. 5.5km의 속도로 외부 태양계에서 목성 (반경 70000km)에 접근하는 물체는 충돌을 피하려면 충격 매개변수가 최소 770000km, 즉 목성 반지름의 11배가 되어야 한다.

중앙 물체의 질량을 모르는 경우, 그 표준 중력 상수, 따라서 질량은 작은 물체의 편향과 충격 매개변수 및 접근 속도를 통해 결정할 수 있다. 일반적으로 이 모든 변수를 정확하게 결정할 수 있기 때문에 우주선의 근접 비행은 물체의 질량을 잘 추정할 수 있게 해준다.

:

\mu=b v_\infty^2 \tan \delta/2

여기서

\delta = 2\theta_\infty - \pi

는 작은 물체가 경로에서 직선에서 벗어나는 각도이다.

3. 운동 방정식

쌍곡선 궤도에서의 운동은 여러 방정식을 통해 기술된다.

진근점 이각( $\theta$ )과 이심률 이상 ''E''(또는 쌍곡선 이상 ''H'') 사이의 관계는 다음과 같다.^[3]

: $\tanh \frac{E}{2} = \sqrt{\frac{e-1}{e+1}} \cdot \tan \frac{\theta}{2}$

표준적인 가정 하에서, 쌍곡선 궤도를 따라 이동하는 물체의 궤도 속도( $v\,$ )는 비바 방정식을 사용하여 계산할 수 있다.

: $v=\sqrt{\mu\left({2\over{r}}+{1\over{a}}\right)}$ ^[4]

여기서:

$\mu\,$ 는 표준 중력 변수이고,
$r\,$ 는 중심체로부터 궤도를 도는 물체의 반경 거리이며,
$a\,\!$ 는 (음수) 긴반지름이다.

표준적인 가정 하에서, 궤도의 임의의 위치에서 운동 에너지에 대한 다음 관계가 성립한다. 궤도 속도 (

v\,

), 국부적인 탈출 속도 (

{v_{esc}}\,

), 쌍곡선 초과 속도(

v_\infty\,\!

)

:

v^2={v_{esc}}^2+{v_\infty}^2

이는 탈출 속도로 가속하는 데 필요한 속도보다 상대적으로 작은 추가 델타-''v''가 무한대에서의 상대적으로 큰 속도를 초래한다는 것을 의미한다. 그 반대도 마찬가지이다. 쌍곡선 초과 속도에 비해 (예: 근지점에서 대기 항력에 의해) 속도를 많이 늦출 필요가 없으면 속도가 탈출 속도 아래로 떨어져 물체가 포획될 수 있다.

3. 1. 위치

쌍곡선 궤도에서 진근점 이각

\theta

는 궤도 방정식을 통해 두 물체 사이의 거리

r\,

과 관련지어진다.

:

r = \frac{\ell}{1 + e\cdot\cos\theta}

진근점 이각

\theta

와 편심 이각

E

사이의 관계는 다음과 같다.

:

\cosh{E} = }

또는

\tan \frac{\theta}{2} = \sqrt{\frac{e+1}{e-1}} \cdot \tanh \frac{E}{2}

편심 이각

E

는 케플러 방정식에 따라 평균 근점 이각

M

과 다음과 같은 관계가 있다.

:

M = e \sinh E - E

평균 근점 이각은 시간에 비례한다.

:

M=\sqrt{\frac{\mu}{-a^3}}.(t-\tau),

여기서

\mu

는 표준 중력 변수이고

a

는 궤도의 긴반지름이다.

3. 2. 비행 경로각

비행 경로각 ''φ''는 속도의 방향과 반경 방향에 수직한 방향 사이의 각도이다. 근점에서는 0이 되고 90도는 무한대를 가리킨다.^[1]

:

\tan(\phi) = \frac{e\cdot\sin\theta}{1 + e\cdot \cos\theta}

^[1]

3. 3. 속도

쌍곡선 궤도에서의 궤도 속도(

v\,

)는 활력방정식을 통해 다음과 같이 계산할 수 있다.^[4]

:

v=\sqrt{\mu\left({2\over{r}}-{1\over{a}}\right)}

$\mu\,$ 는 표준 중력 변수이다.
$r\,$ 은 중심체에서 궤도를 도는 물체가 떨어진 거리이다.
$a\,\!$ 는 긴반지름으로, 음수이다.

일반적인 추정에 따라, 궤도의 어느 지점에서나 궤도 속도(

v\,

), 탈출 속도(

{v_{esc}}\,

), 쌍곡선 초과 속도(

v_\infty\,\!

) 사이에는 다음 관계가 성립한다.

:

v^2={v_{esc}}^2+{v_\infty}^2

이는 탈출 속도로 가속하는 데 필요한 속도보다 상대적으로 작은 추가 델타-''v''가 무한대에서의 상대적으로 큰 속도를 초래한다는 것을 의미한다. 예를 들어, 탈출 속도가 11.2km/s인 곳에서 0.4km/s를 더하면 쌍곡선 초과 속도는 3.02km/s가 된다.

:

\sqrt{11.6^2-11.2^2}=3.02

이것은 오베르트 효과의 한 예이다.

4. 상대론적 이체 문제

일반 상대성 이론의 이체 문제에서는, 탈출에 충분한 에너지를 가지고 탈출하는 물체의 궤도는 더 이상 쌍곡선 모양이 아니다. 그럼에도 불구하고, 이러한 유형의 궤도를 설명하기 위해 "쌍곡선 궤도"라는 용어가 여전히 사용된다.^[1]

참조

_[1] 서적 Astronomia e Astrofísica Department of Astronomy - Institute of Physics of Federal University of Rio Grande do Sul
_[2] 웹사이트 Basics of Space Flight: Orbital Mechanics http://www.braeunig.[...] 2012-02-28
_[3] 웹사이트 Spacecraft Dynamics and Control http://control.asu.e[...] 2019-06-13
_[4] 웹사이트 Orbital Mechanics & Astrodynamics https://orbital-mech[...]
_[5] 문서 궤도의 정의(다른 물체 주위를 '''도는''' 현상)에 따라, 엄밀히는 쌍곡선 궤적이 올바른 표현이나, 이 문서에서는 통용되는 표기를 따랐다.
_[6] 문서 타원의 초점에서 주축(major axis)에 수직이 되게 곡선까지 잰 거리
