철망
1. 개요
철망은 1844년 영국에서 개발된 옷감 짜는 기계를 기반으로 한 체인 링크 울타리를 만드는 공정에서 시작되었다. 철망은 다양한 종류와 특징을 가지며, 금속 와이어를 엮어 제조된다. 주로 부지 경계 표시, 안전 확보, 백스톱, 실험 기구, 구이 용도 등 다양한 용도로 사용된다. 철망의 규격에서 메쉬라는 단위가 사용되며, 이는 1인치에 망목이 몇 개 있는지를 나타낸다.
2. 개발
철망은 영국에서 처음 개발되었다. 1844년 찰스 버나드는 옷감을 짜는 기계를 기반으로 철망 제조 공정을 개발했다. 이 기술은 1898년 미국으로 건너가 앵커 펜스 사에 의해 상용화되었다. 1890년대 중반, 아메리칸 체인 링크 펜스 컴퍼니는 가이 마페라의 특허를 바탕으로 "연속 와이어 직물 독점 제조 공정"을 확립했다. 이후 1930년 프랭크 J. 마페라가 안전성을 높인 와이어 울타리 직물 성형 방법을 특허내면서 주거용 철망 울타리가 널리 보급되었다.
2.1. 영국
영국의 '버나드 스숍 앤드 버나드'(Barnard, Bishop & Barnard) 사가 체인으로 연결된 울타리를 기계로 만드는 회사를 노리치에 설립했다. 이 체인을 만드는 과정은 1844년 찰스 버나드에 의해 개발되었다. 그는 옷감을 짜는 기계로 이것을 제조했으며, 그 당시까지 노리치는 직물 제조의 오랜 역사를 가지고 있었다.
노리치에 있는 바나드, 비숍 & 바나즈라는 회사는 기계로 체인 링크 울타리를 생산했다. 이 공정은 찰스 바나드가 천 짜는 기계를 기반으로 1844년에 개발했다. 당시 노리치는 오랫동안 천을 제조해 왔다.
2.2. 미국
1898년에 설립된 앵커 펜스(Anchor Fence)는 기계로 만드는 권리를 사서, 최초로 미국에서 체인 연결 울타리를 만드는 회사가 되었다. 앵커 펜스는 또한 미국 내 사슬 연결형에 대한 특허를 가지고 있었다. 그 기계는 1845년 원래 철사를 제조하는 기계를 발명한 벨기에 출신의 한 남자에게 구매한 것이었다.
1890년대 중반, 매드퍼드, 매사추세츠에 있는 아메리칸 체인 링크 펜스 컴퍼니는 창립자 가이 마페라의 특허 덕분에 "연속 와이어 직물 독점 제조 공정"을 특허받은 미국 최초의 회사였다. 마페라는 이 공정을 스프링 침대 제작에 처음 사용했다. 마페라가 체인 링크 울타리 제작 방법을 처음 특허받은 시기에 대한 출처는 다양하지만, 그의 형제인 프랭크 J. 마페라는 1930년에 "와이어 울타리 직물 성형" 방법을 특허받아 주거용으로 체인 링크 울타리를 안전하고 실용적으로 만들었다. 이 방법은 "울타리 자체의 필수적인 강도와 강성을 희생하지 않으면서 각 거친 가장자리를 제거하여 특히 울타리 상단에서 손이나 옷에 부상을 입을 위험을 피했다." 프랭크 J. 마페라는 이 유형의 울타리를 레이먼드, 뉴햄프셔에 있는 그의 회사인 반야드 펜스 컴퍼니에서 처음 판매했으며, 그의 형제는 매드퍼드에 있는 아메리칸 체인 링크 펜스 컴퍼니에서 울타리를 판매하고 생산했다. 마페라의 특허는 1952년에 업데이트되었지만 1969년에 만료되었으며 현재 대부분의 체인 링크 울타리 생산에 사용되고 있다.
3. 종류 및 특징
철망 울타리는 비교적 저렴한 비용과 개방형 직조 방식 덕분에 햇빛을 가리지 않아 인기가 있다. 철망 울타리는 메쉬에 울타리 삽입물을 넣어 반투명하게 만들거나, 담쟁이덩굴을 심어 울타리를 따라 자라게 할 수도 있다.
미국에서 철망 울타리는 일반적으로 약 6.10m 또는 약 15.24m 롤로 제공되며, 롤 끝의 철사를 풀고 다시 조여 두 조각을 연결할 수 있다. 일반적인 높이는 약 0.91m에서 약 2.44m까지 약 0.30m 단위로 증가하며, 약 0.91m, 약 3.05m, 약 3.66m 등 다양한 높이로 제작 가능하다.
3.1. 재료
금속망은 사용 목적에 따라 제작 방법과 마감에 많은 차이가 있다. 일반적으로 자주 볼 수 있는 종류는 다음과 같다.
* 직금망
: 매우 일반적인 금속망이다. 평직, 능직, 평첩직, 톤캡직, 플랫톱직 등 짜는 방법과 사용 목적에 따라 몇 가지 종류로 나뉜다. 건물의 외부 공기를 유입할 때 모기나 파리가 침입하는 것을 막기 위해 사용된다. 방충망은 금속망이 아닌 플라스틱 재질의 망이다.
* 귀갑 금속망
: 육각형으로 엮은 것으로, 주로 새장 등에 사용된다. 공조 분야에서 덕트의 보온에 사용되는 글라스울의 고정에 사용되며, 일반적으로 금속망 고정이라고 하면 귀갑을 말한다.
* 크림프 금속망
: 바베큐 석쇠 등에 사용되는 것으로, 선재를 파형으로 구부려 엮은 것이다. 건물의 공기를 외부에서 유입할 때 덕트 내에 새가 들어오는 것을 막는 방조망으로도 사용된다.
* 타프 클린(마름모 금속망)
: 마름모 모양의 망목으로 구성되어 있으며, 막힘 방지 등에 효과가 있다. 와이어가 교차하는 점이 없기 때문에 표면이 평평하고 저항이 적어 마모되기 어렵다는 특징을 가지고 있다.
* 펀칭 메탈
:
* 웨지 와이어 스크린 (용접 금속망)
: 모든 접합 부분이 용접으로 되어 있어, 높은 강도와 경량화를 실현한다. 다양한 형태로 성형할 수 있어 탈수기, 원심 분리기, 우물용 스크린, 각종 스트레이너 등 폭넓은 분야에서 사용된다. 흙 바닥 콘크리트를 칠 때 철근의 대용으로도 사용된다.
* 익스팬드 메탈
: 판재에 엇갈린 절개부를 넣어 늘이는 방법으로 마름모, 귀갑 모양의 망목으로 가공한 제품이다. 망의 표면에 모서리가 생기기 때문에 발판으로 사용하면 신발이 미끄러지기 어렵다.
그 외, 많은 제조 회사에서 다양한 금속망을 제작하며, 부르는 명칭도 제각각인 듯하다.
3.2. 망목(Mesh) 크기
미국에서 철망 울타리는 일반적으로 9, 11 또는 와이어 게이지로 제작된다. 메쉬(그물눈)의 표준 다이아몬드 크기는 약 5.08cm이다. 테니스 코트와 야구장의 경우, 파워 히터가 공을 울타리에 넣지 못하도록 하기 위해 약 4.45cm 크기의 다이아몬드 모양 메쉬를 사용하기도 한다.
금속망은 사용 목적에 따라 다양한 종류와 제작 방법이 있다.
* 직금망: 평직, 능직 등 다양한 방식으로 짜여지며, 모기나 파리를 막기 위한 방충망으로 사용된다. 방충망은 금속망이 아닌 플라스틱 재질로 만들어지기도 한다.
* 귀갑 금속망: 육각형 모양으로 엮어 새장이나 덕트의 보온재인 글라스울 고정에 사용된다.
* 크림프 금속망: 바베큐 석쇠나 덕트 내 새의 침입을 막는 방조망으로 사용된다.
* 타프 클린 (마름모 금속망): 마름모 모양으로, 와이어 교차점이 없어 표면이 평평하고 마모에 강하다.
* 펀칭 메탈:
* 웨지 와이어 스크린 (용접 금속망): 모든 접합 부분이 용접되어 강도가 높고 가벼우며, 탈수기, 원심 분리기, 우물용 스크린 등에 사용된다.
* 익스팬드 메탈: 판재에 절개부를 넣어 늘여 만든 마름모, 귀갑 모양의 망으로, 미끄럼 방지 효과가 있다.
3.3. 용도별 종류 (일본어 위키 참고)
철망은 사용 목적에 따라 제작 방법과 마감에 많은 차이가 있으며, 일반적으로 다음과 같은 종류를 흔히 볼 수 있다.
; 직금망(織金網)
: 가장 일반적인 형태로, 평직, 능직, 평첩직, 톤캡직, 플랫톱직 등 짜는 방법과 용도에 따라 여러 종류로 나뉜다. 건물의 외부 공기를 유입할 때 모기나 파리가 침입하는 것을 막기 위해 사용된다. 방충망은 금속망이 아닌 플라스틱 재질의 망이다.
; 귀갑 금속망(亀甲金網)
: 육각형으로 엮은 것으로, 주로 새장 등에 사용된다. 공조 분야에서 덕트의 보온에 사용되는 글라스울의 고정에 사용되며, 일반적으로 금속망 고정이라고 하면 귀갑을 말한다.
; 크림프 금속망
: 바베큐 석쇠 등에 사용되는 것으로, 선재를 파형으로 구부려 엮은 것이다. 건물의 공기를 외부에서 유입할 때 덕트 내에 새가 들어오는 것을 막는 방조망으로도 사용된다.
; 타프 클린(마름모 금속망)
: 마름모 모양의 망목으로 구성되어 있으며, 막힘 방지 등에 효과가 있다. 와이어가 교차하는 점이 없기 때문에 표면이 평평하고 저항이 적어 마모되기 어렵다는 특징을 가지고 있다.
; 펀칭 메탈
:
; 웨지 와이어 스크린 (용접 금속망)
: 모든 접합 부분이 용접으로 되어 있어, 높은 강도와 경량화를 실현한다. 다양한 형태로 성형할 수 있어 탈수기, 원심 분리기, 우물용 스크린, 각종 스트레이너 등 폭넓은 분야에서 사용된다. 흙 바닥 콘크리트를 칠 때 철근의 대용으로도 사용된다.
; 익스팬드 메탈
: 판재에 엇갈린 절개부를 넣어 늘이는 방법으로 마름모, 귀갑 모양의 망목으로 가공한 제품이다. 망의 표면에 모서리가 생기기 때문에 발판으로 사용하면 신발이 미끄러지기 어렵다.
그 외에도 많은 제조 회사에서 다양한 금속망을 제작하며, 부르는 명칭도 제각각이다.
4. 설치
철망 설치는 기둥을 땅에 세우고 울타리를 기둥에 부착하는 과정이다. 기둥은 강철 튜브, 목재 또는 콘크리트일 수 있으며 땅에 박거나 콘크리트에 고정할 수 있다. 일반적으로 "단말 기둥"이라고 불리는 끝 기둥, 코너 기둥 또는 게이트 기둥은 팽팽하게 당겨진 울타리의 장력으로 인해 기울어지는 것을 방지하기 위해 콘크리트 기초에 설치하거나 다른 방법으로 고정해야 한다. 단말 기둥 사이에 설치되는 기둥은 "라인 기둥"이라고 부르며 간격은 약 3.05m를 넘지 않게 설치한다. 설치자는 울타리를 한쪽 끝에 부착하고, 늘린 다음 다른 쪽에 부착하며, 와이어를 "풀어서" 쉽게 과도한 부분을 제거한다.
많은 경우에 설치자는 단말 기둥 사이에 바닥 장력 와이어(때로는 "코일 와이어"라고 함)를 팽팽하게 당겨 기둥 사이의 사슬 연결 메쉬 바닥에서 발생하는 안팎 움직임을 최소화하는 데 도움을 준다. 상단 수평 레일은 대부분의 사슬 연결 울타리에 사용되지만, 단말 기둥이 올바르게 버팀대 처리된 경우에는 필요하지 않다. 이 상황에서는 상단 장력 와이어를 사용할 수 있다. 하단 레일은 하단 장력 와이어 대신 추가할 수 있으며, 더 높은 울타리(약 3.05m 이상)의 경우 중간 수평 레일을 자주 추가한다. 마지막으로, 설치자는 "울타리 타이"라고 하는 한쪽에 고리가 있는 강철 또는 알루미늄 와이어로 울타리를 라인 기둥과 레일에 묶는다. 하단 장력 와이어는 라인 기둥에 고정해야 하며 사슬 연결 메쉬는 중심에서 약 0.61m 간격으로 장력 와이어에 "호그 링"으로 고정해야 한다.
5. 제조
1844년 영국 노리치의 찰스 버나드는 옷감을 짜는 기계를 기반으로 철망 제조 과정을 개발하였다. 노리치는 당시 직물 제조 역사가 깊은 도시였다. 이후 1898년 설립된 앵커 펜스(Anchor Fence)는 이 제조 기술에 대한 권리를 인수하여 미국 최초로 체인 연결 울타리(철망)를 생산하기 시작했다. 앵커 펜스는 미국 내 사슬 연결형 철망에 대한 특허도 보유했다. 이들이 구매한 기계는 원래 벨기에 출신의 한 남자가 1845년에 발명한 철사 제조 기계였다.
철망 제조 공정은 엮기라고 불린다. 아연 도금된 금속 와이어를 회전하는 길고 평평한 날을 따라 당겨 다소 평평해진 나선형으로 만든다. 나선은 날을 지나 계속 회전하며 이미 만들어진 다른 나선과 연결된다. 반대쪽 끝에 도달하면 날 근처에서 나선이 절단된 후, 평평하게 눌린다. 그리고 전체 철망이 위로 이동하여 다음 과정을 준비한다. 모든 두 번째 나선의 끝은 첫 번째 나선의 끝과 겹쳐지며, 기계가 양쪽 끝을 고정하고 몇 번 비틀어 영구적으로 연결한다.
이후 엮기 기계는 한 번에 두 개의 와이어를 감아 이중 나선을 만드는 방식으로 개선되었다. 이 중 하나의 나선은 이미 만들어진 마지막 나선과 엮인다. 이러한 개선으로 제조 속도가 두 배 빨라졌다.
6. 용도

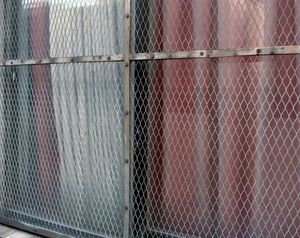

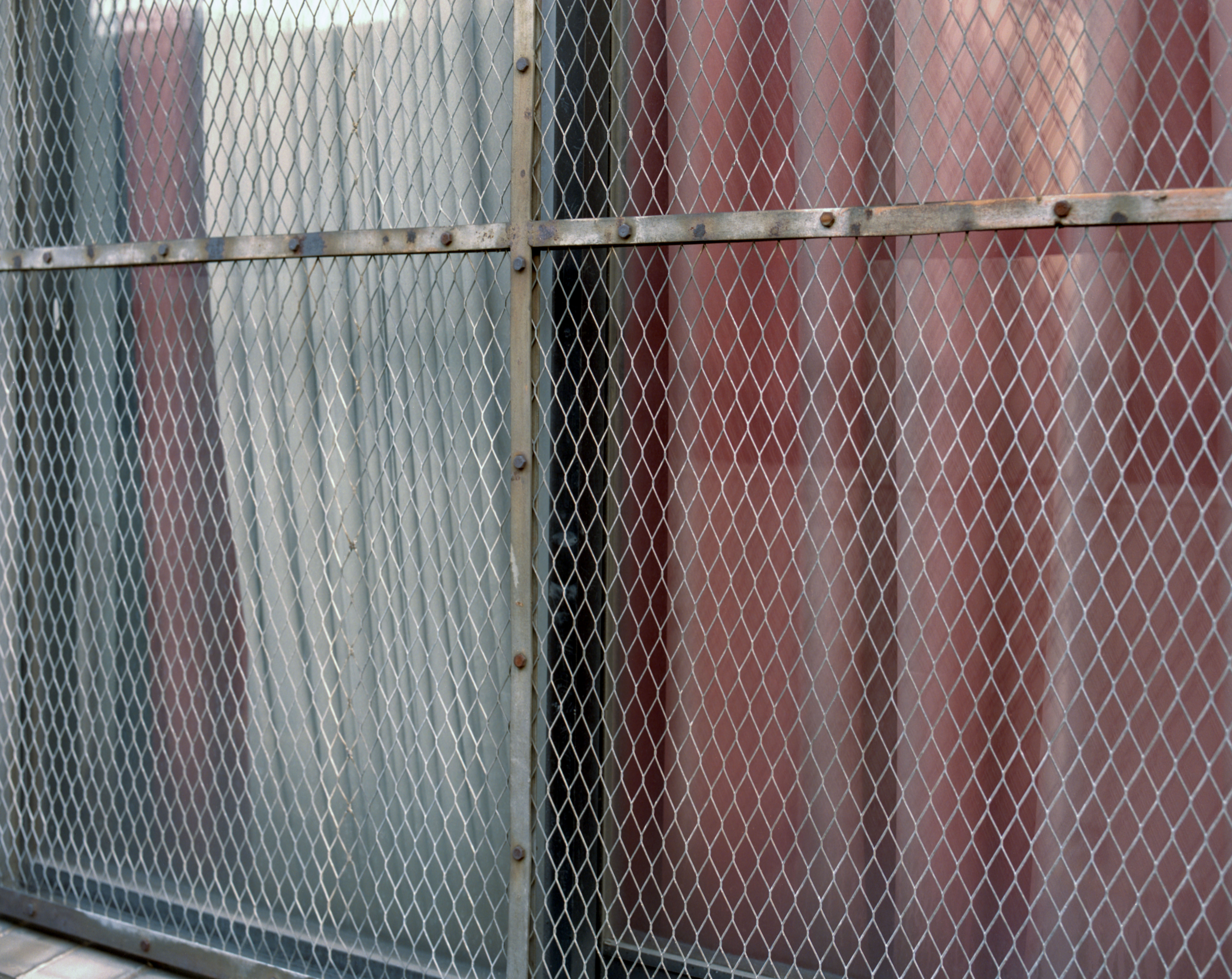

* 프랭크 게리의 게리 레지던스에서 주목할 만한 효과를 내기 위해 사용되었다.

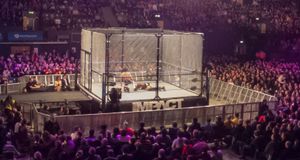

* 프로 레슬링에서는 여러 종류의 레슬링 경기에서 개방된 "케이지" 스타일로 철망 울타리가 레슬링 링을 둘러싸도록 한다. 가장 인기 있는 것은 스틸 케이지 매치 변형과 WWE에 특정한 더 큰 폐쇄형 케이지 매치인 헬 인 어 셀이다.
* 야구 및 소프트볼 경기장에서 사용되는 백스톱으로 사용된다.

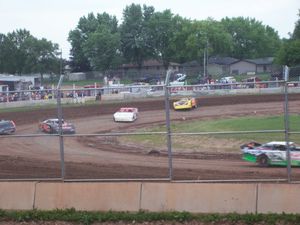

* 1980년대 후반 자갈 트랩이 등장하기 전, 경주 트랙에서는 철망 울타리를 캐치 펜스로 사용하여 통제 불능의 차량이 장벽에 부딪히기 전에 속도를 늦추었다. 2000년대에도 미국의 더트 트랙에서 이를 사용했다.
* 런던은 제2차 세계 대전 당시 전쟁 노력을 위해 원래의 철제 난간을 고철로 제거한 후 많은 공원에 철망 울타리를 설치했다. (현재 많은 곳에서 교체 작업이 진행 중이다.)

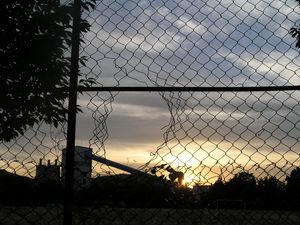

* 금속 망은 부지의 경계를 표시하거나 침입 및 탈주를 막아 안전을 확보할 목적으로 널리 사용된다.
* 실험 기구로서의 철망은 화학실험에서의 가열 시 삼각대 위에 올려 사용된다. 중앙 부분에 원형으로 난연성 소재가 붙어 있으며, 과거에는 석면 제품이 많았지만, 석면은 인체에 유해하므로 현재는 세라믹 제품이 많아지고 있다.
--
* 고대부터, 생선이나 떡을 불 위에 올려 굽기 위해 철구(鉄灸, 鉄橋, 鉄弓) 또는 철가(鉄架)라고 불리는, 직화 위에 설치하여 꼬치를 걸쳐 놓기 위한 금속이 사용되어 왔다. 굽는 그물은 이것의 대용품으로 이용되었다. 굽는 것에 따라 금속 그물은 용도에 따라 구분되어, 각각 생선 그물, 떡 그물이라고 불렸다. 또한, 모양도 둥근 모양의 그물과 각진 모양의 그물이 있었다.
--
* 일본에서는 다수의 돌을 대나무나 철망으로 감싼 사재가 하천의 범람을 막는 호안 공사 등에 사용되어 왔다. 이 기술을 응용하여 네팔에서 돌담집을 철망으로 덮어 내진 보강을 하는 시도가 진행되고 있다.

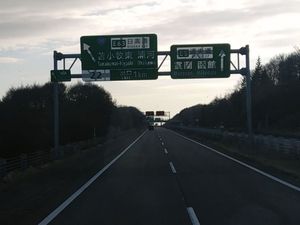

* 도로 표지판에서 역광 대책으로 표지판의 흰색 부분을 펀칭 메탈 가공하여, 표지판 뒤에서 오는 역광이 되는 태양광을 투과시켜 문자나 화살표 등의 흰색 부분의 표기를 시인하기 쉽게 하는 데에도 사용되고 있다.
7. 망목의 단위 (메쉬)
금속망의 규격에서 메쉬라는 단위가 사용되는 경우가 있다. 이 "메쉬"는 약 2.54cm(25.4mm)에 망목이 몇 개 있는지를 나타낸다. 100 메쉬라고 하면 약 2.54cm 위에 100개의 망목이 있다는 것을 의미한다. 크림프 금속망 등과 같이 망목이 큰 경우에는 선경과 망목으로 표시된다.
