맨위로가기

철-비소 기반 초전도체

"오늘의AI위키"는 AI 기술로 일관성 있고 체계적인 최신 지식을 제공하는 혁신 플랫폼입니다.
"오늘의AI위키"의 AI를 통해 더욱 풍부하고 폭넓은 지식 경험을 누리세요.
목차

1. 개요

철-비소 기반 초전도체는 2008년 발견된 고온 초전도체의 한 종류로, 철을 포함한 물질이 초전도성을 나타낼 수 있다는 것을 보여주었다. 이들은 다양한 조성을 가지며, 희토류 원소, 철, 비소, 산소, 플루오린 등을 포함하는 화합물과, 알칼리 금속 또는 알칼리 토금속을 포함하는 화합물 등이 있다. 2008년에는 임계 온도 기록을 경신하며 연구가 활발히 진행되었고, 2010년대 이후에도 초전도 특성 향상을 위한 연구가 지속적으로 이루어지고 있다. 철-비소 기반 초전도체는 도핑, 압력, 그리고 술을 이용한 처리 등 다양한 방법으로 초전도성을 조절할 수 있으며, 구리 산화물 초전도체와 유사한 특성을 보이면서도 차이점을 가진다.

더 읽어볼만한 페이지

  • 비소 - GFAJ-1
    GFAJ-1은 고농도 비소 환경에서 생장하며 비소를 이용하여 생장할 수 있다는 논란이 있었던 박테리아이다.
  • 비소 - 아쿠아 토파나
    아쿠아 토파나는 17세기 이탈리아에서 유래된 맹독성 액체로, 무색무미하여 섭취를 알아차리기 어렵고, 화장품이나 성물로 위장되어 배우자를 독살하려는 여성들에 의해 사용되었으며, 유명인의 사망 원인 루머와도 관련되어 있다.
  • 초전도체 - BSCCO
    비스무트계 고온 초전도체(BSCCO)는 비스무트, 스트론튬, 칼슘, 구리, 산소로 구성된 물질로, 다양한 조성비를 가지며 110 K 이상의 높은 임계온도를 나타내는 상을 형성하고, 초전도선 제작에 사용되는 등 여러 분야에서 응용 가능성을 보인다.
  • 초전도체 - 쿠퍼 쌍
    쿠퍼 쌍은 금속 내 전자 간의 인력으로 형성되어 페르미 에너지보다 낮은 에너지를 가지며 초전도 현상의 원인이 되는 전자 쌍으로, BCS 이론으로 설명되고 전자-폰온 상호작용에 의해 형성되며, 다른 페르미온 시스템에도 적용 가능한 응집 물질 이론 연구에 기여한다.
  • 철 - 부식
    부식은 재료가 외부 환경과 반응하여 화학적 또는 전기화학적으로 변질되는 현상으로, 금속, 세라믹, 고분자 등 다양한 재료에서 발생하며 사회기반시설 손상 및 경제적 손실을 야기하므로, 도금, 도장, 음극방식 등의 방법으로 억제하는 것이 중요하다.
  • 철 - 용광로
    용광로는 철광석을 고온의 열풍과 일산화탄소로 환원시켜 용융된 철을 생산하는 굴뚝 모양의 설비로, 산업혁명의 핵심 기술이었으나 환경 문제로 대체 기술 개발이 진행 중이며, 기원전 1세기경 중국에서 시작되어 전 세계로 확산되었다.
철-비소 기반 초전도체
일반 정보
발견 연도2006년 (LaOFeP)
관련 연구Science and Technology of Advanced Materials, 2015
Physics, 2008
종류
주요 종류철-비소 화합물
철-셀렌 화합물
철-비소 화합물LaOFeP
La[O(1-x)F(x)]FeAs (x = 0.05–0.12)
ReFeAsO(1-δ) (Re = 희토류 금속)
(Ba(1−x)K(x))Fe2As2
(Ca(1−x)Na(x))Fe2As2
CaFeAsF
SrFeAsF
LiFeAs
NaFeAs
(A(1−x)Sr(x))Fe2As2 (A = K, Cs)
Na(1−x)FeAs
LiFeP
(Ca3Al2O(5−y))(Fe2Pn2) (Pn = As, P)
(Ca4Al2O(6−y))(Fe2Pn2) (Pn=As, P)
철-셀렌 화합물α-FeSe
FeSe
일반적인 특성
임계 온도최대 56 K (SrFeAsF)
48 K (철 셀렌화물)
36.7 K (β-Fe1.01Se, 압력 하에서)
26 K (La[O1−xFx]FeAs)
27 K (정방정계 FeSe, 고압 하에서)
53.5 K (GdFeAsO1−δ)
43 K (SmFeAsO1–xFx)
52 K (Pr[O1−xFx]FeAs)
18 K (LiFeAs)
38 K ((Ba1−xKx)Fe2As2)
26 K ((Ca1−xNax)Fe2As2)
18 K (LiFeAs)
18 K (LiFeAs)
18 K (NaFeAs)
31 K (Na1−xFeAs, 압력 하에서)
17.1 K ((Ca4Al2O6−y)(Fe2Pn2) (Pn=As, P))
28.3 K ((Ca4Al2O6−y)(Fe2Pn2) (Pn=As, P))
26 K ((Ca1−xNax)Fe2As2)
28.3 K ((Ca4Al2O6−y)(Fe2Pn2) (Pn=As, P))
17.1 K ((Ca4Al2O6−y)(Fe2Pn2) (Pn=As, P))
특이 사항노달 초전도 (Sr2ScFePO3)
다중 밴드 초전도체 (LaOFeAs)
연구 동향새로운 초전도체 및 기능성 물질 탐색, 철 닉타이드 초전도 테이프 및 선재 제작 연구 진행 중
추가 정보
관련 링크철 초전도 시대
관련 연구자호소노 히데오
카미하라 요이치

2. 역사

300px


쿠퍼 쌍이 형성되어야 초전도 현상이 나타나지만, 강자성이나 반자성은 장거리 스핀 정렬로 인해 발생한다. 따라서 이 둘은 서로 경쟁하는 것으로 여겨졌다. 철은 큰 자기 모멘트를 갖는 대표적인 자성체이므로 초전도 상태에 부정적인 영향을 줄 것으로 생각되었고, 철 자체는 초전도를 나타내지 않는다.[61][55]

그러나 예상과는 달리 철 기반 초전도체가 발견되었고, 높은 전이 온도(''T''c=26K)의 LnFeAsO1-XFX가 발견되면서 관련 연구가 활발해졌다.

2011년 일본 과학자들은 철 기반 화합물을 적포도주와 같은 뜨거운 알코올 음료에 담가 금속 화합물의 초전도성을 증가시키는 방법을 발견했다.[48][49] 과도한 Fe가 이중선형 반강자성 순서의 원인이 되어 초전도성에 좋지 않다는 이전 보고서가 있었다. 추가 조사 결과 약산이 층간 부위에서 과도한 Fe를 제거하는 능력이 있다는 것이 밝혀졌다. 따라서 약산 어닐링은 과도한 Fe를 제거하여 반강자성 상관 관계를 억제하고 초전도성을 얻을 수 있게 한다.[50][51]

전이 온도와 전자 밴드 구조 사이에는 경험적 상관 관계가 있으며, Tc 최대값은 일부 페르미 표면이 리프시츠 위상 전이에 근접해 있을 때 관찰된다.[42] 고온 Tc 구리 산화물에 대해 유사한 상관 관계가 보고되었으며, 이는 이 두 고온 초전도체 계열의 초전도 메커니즘이 유사함을 보여준다.[52]

2. 1. 연구의 추이



과거에는 자성 원소의 전자 스핀 간의 강한 상호 작용이 쿠퍼 쌍의 형성을 저해한다고 생각되었다. 이 때문에 전형적인 자성 원소인 철을 포함한 물질은 초전도 연구에서 비주류로 여겨졌다.[61][55]

도쿄공업대학의 호소노 히데오 등은 자성 반도체를 탐색하는 연구의 일환으로, '''LaTMPnO''' ('''TM'''은 +2 가의 전이 금속 이온, '''Pn'''은 P (인) 또는 As (비소))로 표시되는 조성의 물질을 체계적으로 합성하여, 저온에서의 전기 저항을 측정했다. 전이 금속에는 Mn (망가니즈), Co (코발트), Ni (니켈), Zn (아연), Fe 등이 사용되었다. 이러한 물질 중 LaFePO, LaNiPO, LaNiAsO가 초전도성을 나타내는 것이 2006년부터 2007년에 걸쳐 발견[62]되었지만, 초전도 전이 온도 (''T''c)가 6 K (약 -267 ℃)로 낮아 큰 주목을 받지 못했다.

더욱 고온에서 초전도성을 발현시키기 위해 정공이나 전자의 도핑이 이루어진 결과, F- (플루오린 이온)을 4% 이상 도핑하면 LaFeAsO1-XFX가 초전도체가 되며, 10% 도핑으로 ''T''c가 26K에 달하는 것을 알게 되었다. 2008년 2월에 호소노 히데오와 다카하시 히로시 등에 의해 네이처지에 논문이 투고·게재되었으며, 2월 18일에는 특허 출원과 언론 발표가 이루어졌다. 다음 날에는 전국 신문 등에서 보도가 이루어졌다. 같은 해 6월에는 벌써 네이처지에 '철 시대의 가능성'이라는 기사가 실렸다[84]。

고압을 인가함으로써 ''T''c가 43K가 된다는 것을 니혼 대학의 다카하시 히로키 등이 발견했으며, 이는 마그네슘 붕소 등의 값을 넘어 구리 산화물 이외에서는 최고 온도의 신기록이 되었다. 사마륨 등 이온 반지름이 작은 희토류 이온으로 La를 치환함으로써, 4월에는 중국과학원 등의 그룹이 ''T''c를 55K까지 끌어올렸다[54]。

2008년 여름에는 응용물리학회의 강연회에서 임시 세션이 편성되었으며[85], 저온 물리학 국제 회의(LT-25)에서도 기조 강연과 야간 세션이 추가되었다[86]。 2009년 2월까지 1년 동안 500건 가까운 논문이 발표되었고, 논문지의 특집호도 3권 이상 간행되었다[87]。

2008년에 '철계 초전도체의 발견'을 보고한 최초의 논문은 연간 인용 횟수가 세계 1위가 되었으며, 2014년 5월 시점에서 5000회 이상 인용되었다[88]。

산소를 포함하는Tc (K)
LaO0.89F0.11FeAs26[91]
LaO0.9F0.2FeAs28.5[92]
CeFeAsO0.84F0.1641[91]
SmFeAsO0.9F0.143[91][93]
La0.5Y0.5FeAsO0.643.1[94]
NdFeAsO0.89F0.1152[91]
PrFeAsO0.89F0.1152[95]
ErFeAsO1–y45[96]
Al-32522 (CaAlOFeAs)30(As), 16.6 (P)[97]
Al-42622 (CaAlOFeAs)28.3(As), 17.2 (P)[98]
GdFeAsO0.8553.5[99]
BaFe1.8Co0.2As225.3[100]
SmFeAsO~0.8555[101]



산소를 포함하지 않는Tc (K)
Ba0.6K0.4Fe2As238[102]
Ca0.6Na0.4Fe2As226[103]
CaFe0.9Co0.1AsF22[104]
Sr0.5Sm0.5FeAsF56[105]
LiFeAs18[106][107][108]
NaFeAs9–25[109][110]
FeSe<27[111][112]
LaFeSiH10[113]



'''2010년대 이후의 연구'''


  • 2011년 7월 13일, 도호쿠 대학과 과학기술진흥기구의 공동 연구 그룹이 철계 고온 초전도체의 초전도 저해 인자를 발견[65]。

  • 2012년 9월 14일, 도쿄 대학 물성 연구소, 과학기술진흥기구의 공동 연구 그룹이 철계 초전도체에서 경쟁하는 2가지 종류의 초전도의 "접착제"를 발견[66]。

  • 2014년
  • * 3월 16일, 도쿄공대의 호소노 히데오 교수, 마쓰이시 사토시 준교수 등의 그룹이 철계 초전도 물질에서 구조 변화를 동반하는 두 번째 자기 질서 상 발견[68]。
  • * 8월 27일, 도쿄공업대학 프론티어 연구기구의 호소노 히데오, 궈젠강, 레이허창 등의 그룹이 액체 암모니아를 용매로 하는 저온 합성법(암모노서멀법)을 통해 ''T''c37K~45K의 새로운 철계 초전도체 3종을 발견[69]。
  • * 12월 22일, 도쿄 대학 그룹이 슈퍼컴퓨터 "케이"를 사용하여, 계산기 내에서 철계 고온 초전도체의 초전도를 재현하고, 초전도가 일어나는 메커니즘도 밝혀냄[70]。

  • 2015년
  • * 2월 3일, 도쿄 대학이 철계 초전도체의 일종인 철 칼코겐 화합물이 초전도 상태로 변화하는 온도(임계 온도)를 기존 15K(-258℃)에 비해 1.5배인 23K(-250℃)로 상승[71]。
  • * 7월 3일, 물질·재료 연구기구가 철계 초전도체에 첨가한 3%의 아연 원소가 초전도 쌍을 파괴하는 것을 확인[72]。
  • * 9월 30일, 도쿄농공대학과 과학기술진흥기구가 철계 고온 초전도의 자성화에 성공[73]。

  • 2016년
  • * 1월 29일, 이화학연구소, 오사카 대학, 고휘도 광과학 연구센터의 공동 연구팀이 초전도성을 나타내지 않는 철계 초전도체 모(母) 물질의 포논 (물질의 결정 격자의 진동) 정밀 측정에 성공[74]。
  • * 4월 7일, 도쿄공업대학 그룹이 철계 초전도체 중 하나인 철 셀렌 화합물 "FeSe"의 아주 얇은 막을 제작하여 35K에서 초전도 전이[75]。
  • * 7월 12일, 도쿄 대학과 교토 대학의 공동 그룹이 철계 초전도체의 일종에서 어떤 조성을 경계로 전자 상태가 크게 변하는 임계점(특이점)이 존재한다는 것을 밝혀냄[76]。

  • 2017년 5월 29일, 도쿄공업대학 연구 그룹이 비산 수소화 철 사마륨에 과도하게 전자를 주입하면 자기 모멘트를 갖는 "반강자성 상"이 나타난다는 것을 발견[77]。

  • 2020년 3월 10일, 도쿄 대학, 산업기술종합연구소, 독일 카를스루에 공과대학교, 미국 미네소타 대학교의 공동 연구 그룹이 철계 초전도체에서 전자의 집단이 어느 방향으로도 정렬되는 새로운 타입의 양자 액정 상태가 실현될 수 있다는 것을 발견[79]。

  • 2023년 5월 18일, 도쿄 대학 그룹이 철계 초전도체의 일종인 "FeSe1-xSx"에서 제4의 초전도 상태 "페르미 면을 갖는 초전도"를 발견[80]。

  • 2024년
  • * 6월 5일, 도쿄농공대, 규슈대, 런던 대학교 킹스 칼리지 그룹이 기존 세계 기록의 2배 이상 강력한 자기력(2 테슬라 이상)을 갖는 소형 철계 고온 초전도 영구 자석 개발에 성공[82]。
  • * 7월 18일, 세이케이 대학, 도쿄공대, JST 그룹이 철계 초전도 재료 SmFeAsO1-xHx 박막을 창제(創製, 만들어냄)하고, 25 테슬라의 고자기장 하, 액체 헬륨 비등점 온도(-269도) 하에서 철계 초전도 재료에서 세계 최고 임계 전류 밀도(전기 저항 0으로 흐를 수 있는 전류 밀도)를 달성[83]。

3. 조성 및 결정 구조

철-비소 기반 초전도체는 다양한 조성을 가질 수 있다. 기본적인 조성은 LnFeAsO1-xFx (Ln은 희토류 원소), AFe2As2 (A는 알칼리 금속이나 알칼리 토금속), AFeAs 등이다. 122 시스템의 경우 화학식은 AFe2As2이며, A 자리에는 스트론튬(Sr), 바륨(Ba), 칼슘(Ca), 유로피움(Eu) 등의 원자가 들어간다.

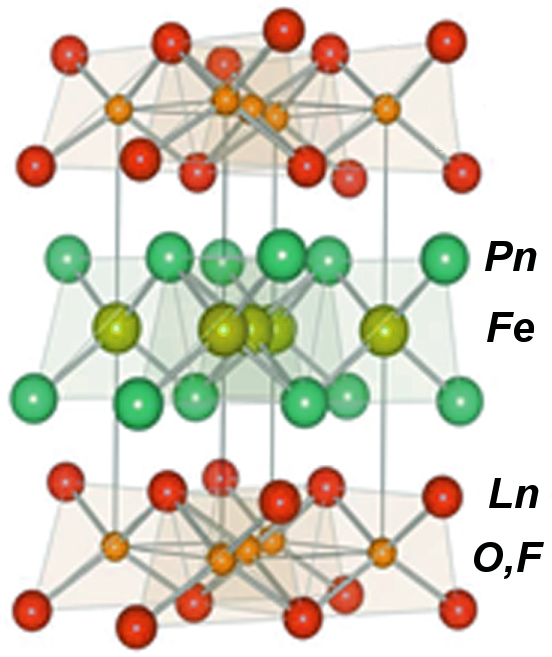

LaFeAsO의 결정 구조


결정 구조는 철(Fe) 이온이 정방 격자를 이루고, 비소(As) 원자가 철 주위에 정사면체 형태로 배열된 층상 구조를 갖는다. 122 시스템은 ''I4/mmm'' 공간군의 ThCr2Si2 정방정계 구조를 가지는데, 철 이온은 평면 내 격자 구조를 이루고 비소 원자가 정사면체 형태로 배열되어 있다.[57] LnFeAsO1-XFX의 모 물질 중 하나인 LaFeAsO는 160K (약 -110℃) 부근에서 정방정계에서 사방정계로의 전이가 일어난다.[60]

LnFeAsO1-XFX의 경우, x=0 (산소의 비율이 화학량론대로)이면 초전도 전이가 관찰되지 않지만, O2- (산소 이온)를 수 % 정도 F- (플루오린 이온)으로 치환하여 전자를 도핑하면 초전도체로 변화한다.[56] F-를 첨가하지 않고 고압 합성을 통해 산소 결손을 발생시켜 LnFeAsO1-X라는 조성을 갖게 해도 초전도 전이가 관찰된다.[54] As (비소)를 P (인)으로 치환한 LnFePO와 Fe (철)를 Ni (니켈)으로 치환한 LnNiPO에서는 산소 결손이 전혀 없어도 초전도체가 된다.[57]

이트륨계 초전도체와 같은 구리계 산화물 초전도체는 초전도를 담당하는 CuO2면을 다층화하면 전이 온도가 상승하는 것으로 알려져 있다. 철계 초전도 물질에서도 AFe2As2 등이 다층 구조를 가지며, 이 구조에서 A에 Ba(바륨)을 사용하고, 그 일부를 K(칼륨)으로 치환함으로써 높은 초전도 전이 온도가 얻어진다.[54]

4. 초전도 특성



BaFe1.8Co0.2As2는 측정된 2.8nm의 결맞음 길이를 기반으로 상계 자기장이 43테슬라일 것으로 예측된다.[21]

2011년 일본 과학자들은 철 기반 화합물을 적포도주와 같은 뜨거운 알코올 음료에 담가 금속 화합물의 초전도성을 증가시키는 발견을 했다.[48][49] 이전 보고서에 따르면 과도한 Fe가 이중선형 반강자성 순서의 원인이며 초전도성에 유리하지 않다고 알려져 있었으나, 추가 조사 결과 약산이 층간 부위에서 과도한 Fe를 제거하는 능력이 있다는 것이 밝혀졌다. 따라서 약산 어닐링은 과도한 Fe를 제거하여 반강자성 상관 관계를 억제하고, 초전도성을 유도한다.[50][51]

전이 온도와 전자 밴드 구조 사이에는 경험적 상관 관계가 있는데, Tc 최대값은 일부 페르미 표면이 리프시츠 위상 전이에 근접해 있을 때 관찰된다.[42] 유사한 상관 관계가 고온 Tc 구리 산화물에 대해 보고되었으며, 이는 두 고온 초전도체 계열의 초전도 메커니즘의 유사성을 시사한다.[52] 2015년에는 티탄산 스트론튬 위에 성장시킨 셀렌화 철 박막에서 약 105–111 K의 Tc가 관찰되었다.[53]

일반적으로 쿠퍼 쌍의 형성은 초전도 현상의 발현에 필수적이지만, 강자성이나 반자성은 장거리 스핀 정렬이 존재함으로써 실현되므로 양자는 서로 경쟁한다고 여겨졌다. 철은 큰 자기 모멘트를 갖는 대표적인 자성체이므로, 초전도 상태를 나타내는 데 악영향을 미칠 것으로 생각되어 왔으며, 실제로 철 자체는 단독으로는 초전도를 나타내지 않는다. 그러나 예상과는 달리 철 기반 초전도체가 발견되었고, 높은 전이 온도(''T''c=26K)의 LnFeAsO1-XFX가 발견된 것을 계기로, 철 기반 초전도체에 관한 연구가 활발해졌다.

4. 1. 상전이 (Phase Transition)

철 기반 초전도체는 특정 온도 이하에서 초전도 상태로 전이한다. 모 화합물은 일반적으로 반강자성 정렬을 보이며, 도핑이나 압력 등을 통해 초전도 상태를 유도할 수 있다. SrFe2As2의 경우, 200K에서 철의 자기 모멘트가 반강자성 정렬을 하고, 동시에 정방정계에서 사방정계로 구조 상전이가 일어난다.[116]

''A''Fe2As2의 전이 온도
A 원자전이 온도 (K)
Ba140[114]
Ca170[115]
Sr200[116]
Eu200[117]



LaFeAsO의 경우 160K (약 -110℃) 부근에서 정방정계에서 사방정계로의 전이가 일어나며, 이 온도에서 비열의 피크와 스핀 배열이 관찰된다. 140K가 네일 온도에 해당한다고 추정된다.[60]

4. 2. 도핑 효과

모 화합물에 불순물을 첨가(도핑)하여 전자나 정공을 주입하면 초전도 현상이 나타난다. AFe2As2 화합물에서 A 자리에 칼륨(K)을 넣어 정공을 도핑하거나, 철(Fe) 자리에 코발트(Co)를 넣어 전자를 도핑하면 초전도 현상이 나타난다.[42] 불순물의 양이 증가할수록 스핀밀도파동은 억제되고 초전도 현상은 강화되지만 일정 이상이 되면 다시 약화된다. 122 시스템(AFe2As2)의 경우 보고된 가장 높은 초전도 임계 온도(Tc)는 Ba0.6K0.4Fe2As2 조성을 가질 때의 38K이다.

LnFeAsO1-xFx 화합물 (Ln은 희토류 원소)의 경우, x=0 (산소의 비율이 화학량론대로)이면 초전도 전이가 관찰되지 않으며, O2- (산소 이온)를 수 % 정도 F- (플루오린 이온)으로 치환하여 전자를 도핑함으로써 초전도체로 변화한다.[56] F-를 첨가하지 않고 고압 합성에 의해 산소 결손을 발생시켜 LnFeAsO1-x라는 조성을 갖게 해도 초전도 전이가 관찰되고 있다.[54]

4. 3. 압력 효과

시료에 압력을 가하여 화학 퍼텐셜(chemical potential)을 조절해 주면 이 시스템에서 초전도 현상을 유도할 수 있다. SrFe1.6Co0.4As2의 경우 압력이 높아질수록 임계온도가 높아지는 경향을 보인다[118].

4. 4. 술을 이용한 초전도 특성 향상

텔루르화 철에 황을 도핑한 FeTe1-xSx는 일반적으로 초전도성을 나타내지 않지만, 공기 중에 장기간 노출시키는 등의 처리를 하면 초전도성을 띤다.[89] 이 화합물을 초전도 물질로 만드는 데에는 술로 끓이는 것이 가장 효과적이다.[89][90] 실험에서는 텔루르화 철을 적포도주, 백포도주, 맥주, 청주, 소주, 위스키에 담가 각각 70°C로 가열했더니, 다음 날 초전도 물질(''T''c~8K)이 되었다는 것을 알게 되었다.[89] 특히 적포도주가 효과적이었다.

2010년의 실험 단계에서는 이러한 현상이 발생하는 원인이 명확하게 밝혀지지 않았지만,[89] 2012년에 들어서 초전도를 유발하는 것은 술에 포함된 구연산, 사과산, β-알라닌 등의 유기산이라는 사실이 밝혀졌다.[90] 이러한 유기산은 킬레이트 작용을 통해 금속 이온과 결합하는 성질을 가지고 있으며, 불필요한 철(Fe)을 철 이온 형태로 술에 녹여 제거함으로써 초전도성을 유도하는 것으로 알려졌다.

5. 구리 산화물 초전도체와의 비교

철 기반 초전도체는 구리 산화물 초전도체와 몇 가지 유사점과 차이점을 보인다. 초전도 현상의 발현에는 쿠퍼 쌍의 형성이 필수적이지만, 강자성이나 반자성은 장거리 스핀 정렬이 존재함으로써 실현된다. 따라서 양자는 서로 경쟁한다고 일반적으로 여겨졌다. 철은 큰 자기 모멘트를 갖는 대표적인 자성체이므로, 초전도 상태를 나타내는 데 악영향을 미칠 것으로 생각되어 왔다. 실제로 철 자체는 단독으로는 초전도를 나타내지 않는다.

그러나 예상과는 달리 철 기반 초전도체가 발견되었고, 더욱이 높은 전이 온도(''T''c=26K)의 LnFeAsO1-XFX가 발견된 것을 계기로, 철 기반 초전도체에 관한 연구가 활발해졌다.

BaFe1.8Co0.2As2는 측정된 2.8 nm의 결맞음 길이를 기반으로 상계 자기장이 43 테슬라일 것으로 예측된다.[21]

2011년 일본 과학자들은 철 기반 화합물을 적포도주와 같은 뜨거운 알코올 음료에 담가 금속 화합물의 초전도성을 증가시키는 발견을 했다.[48][49] 이전 보고서에 따르면 과도한 Fe가 이중선형 반강자성 순서의 원인이며 초전도성에 유리하지 않다. 추가 조사 결과 약산이 층간 부위에서 과도한 Fe를 제거하는 능력이 있다는 것이 밝혀졌다. 따라서 약산 어닐링은 과도한 Fe를 제거하여 반강자성 상관 관계를 억제하고, 따라서 초전도성이 달성된다.[50][51]

5. 1. 유사점

구리산화물 초전도체와 마찬가지로, 철 기반 초전도체의 특성은 도핑에 따라 극적으로 변화한다. 철 기반 초전도체의 모 화합물은 (구리산화물과는 달리) 일반적으로 금속이지만, 구리산화물과 유사하게, 종종 스핀 밀도파(SDW)라고 불리는 반강자성을 띤다.[42] 초전도(SC)는 홀 또는 전자 도핑에 의해 나타나며, 일반적으로 상 diagram은 구리산화물과 유사하다.[42]

전이 온도와 전자 밴드 구조 사이에는 경험적 상관 관계가 있다. Tc 최대값은 일부 페르미 표면이 리프시츠 위상 전이에 근접해 있을 때 관찰된다.[42] 유사한 상관 관계가 고온 Tc 구리 산화물에 대해 나중에 보고되었으며, 이는 이 두 고온 초전도체 계열의 초전도 메커니즘의 유사성을 시사한다.[52]

이트륨계 초전도체 등과 같은 구리계 산화물 초전도체에서는 초전도를 담당하는 CuO2면을 다층화하면 전이 온도가 상승하는 것으로 알려져 있다. 철계 초전도 물질에서는 AFe2As2 등이 다층 구조를 가지는데, 이 구조에서 A에 Ba(바륨)을 사용하고, 그 일부를 K(칼륨)으로 치환함으로써 높은 초전도 전이 온도가 얻어진다. 반면에 구리계에서는 CuO2면의 원소를 치환하면 초전도 특성이 급격히 악화되지만, 철계에서는 Fe(철)를 10% 가까이 Co(코발트) 등으로 치환해도 그다지 큰 변화는 보이지 않는다.

구리계 산화물은 모(母) 물질이 모트 절연체이며, 캐리어를 도핑함으로써 생기는 이상 금속상이 초전도성을 나타내지만, 철계 초전도체는 모 물질이 원래 금속이며, 화학 수식이 수행하는 역할은 밝혀지지 않았다. 또한 구리계에서는 페르미 표면이 Cu(구리)의 하나의 3d 궤도와 O(산소)의 2p 궤도로 구성되지만, 철계에서는 산소 등 음이온의 기여는 거의 없고, 다섯 개의 3d 궤도로 구성된다. 이 때문에 철계에서는 페르미 표면에 여러 개의 포켓이 존재하며, 복잡한 구조를 가진다.

5. 2. 차이점

구리계 산화물은 모(母) 물질이 모트 절연체이며, 캐리어를 도핑함으로써 생기는 이상 금속상이 초전도성을 나타낸다. 반면 철계 초전도체는 모 물질이 원래 금속이며, 화학 수식이 수행하는 역할은 밝혀지지 않았다. 또한 구리계에서는 페르미 표면이 Cu(구리)의 3d 궤도 하나와 O(산소)의 2p 궤도로 구성되지만, 철계에서는 산소 등 음이온의 기여는 거의 없고, 다섯 개의 3d 궤도로 구성된다. 이 때문에 철계에서는 페르미 표면에 여러 개의 포켓이 존재하며, 복잡한 구조를 가진다.

6. 응용 및 전망

2008년 2월, 호소노 히데오와 다카하시 히로시 등이 네이처지에 임계 온도(Tc) 기록 경신에 관한 논문을 투고·게재하였고, 2월 18일에는 특허 출원과 언론 발표가 이루어졌다. 다음 날, 전국 신문 등에서 관련 보도가 나왔다. 같은 해 6월에는 네이처지에 '철 시대의 가능성'이라는 기사가 실렸다.[84]

2008년 여름, 응용물리학회 강연회에서 임시 세션이 편성되었고[85], 저온 물리학 국제 회의(LT-25)에서도 기조 강연과 야간 세션이 추가되었다.[86] 2009년 2월까지 1년 동안 500건 가까운 논문이 발표되었고, 논문지의 특집호도 3권 이상 간행되었다.[87]

2008년에 '철계 초전도체의 발견'을 보고한 최초의 논문은 연간 인용 횟수가 세계 1위였으며, 2014년5월 시점에서 5000회 이상 인용되었다.[88] 2015년에는 티탄산 스트론튬 위에 성장시킨 셀렌화 철 박막에서 약 105–111 K의 Tc가 관찰되었다.[53]

참조

[1] 간행물 Exploration of new superconductors and functional materials, and fabrication of superconducting tapes and wires of iron pnictides
[2] 간행물 Iron-Based Layered Superconductor: LaOFeP
[3] 간행물 Iron-Based Layered Superconductor La[O1−xFx]FeAs (x = 0.05–0.12) with Tc = 26 K
[4] 간행물 Chemistry of layered d-metal pnictide oxides and their potential as candidates for new superconductors
[5] 뉴스 Iron Exposed as High-Temperature Superconductor http://www.sciam.com[...] Scientific American 2008-06
[6] 간행물 The rate earth transition metal phosphide oxides LnFePO, LnRuPO and LnCoPO with ZrCuSiAs type structure
[7] 간행물 Magnetic semiconductor material http://www.freepaten[...] European Patent Application
[8] 간행물 The iron age of superconductivity https://physics.aps.[...]
[9] 간행물 Metamorphoses of electronic structure of FeSe-based superconductors (Review article)
[10] 간행물 Electronic and Magnetic Phase Diagram of ''β''-Fe1.01Se with superconductivity at 36.7 K under pressure
[11] 간행물 Re-emerging superconductivity at 48 kelvin in iron chalcogenides
[12] 간행물 To What Extent Iron-Pnictide New Superconductors Have Been Clarified: A Progress Report
[13] 간행물 Potassium fluoride doped LaOFeAs multi-band superconductor: Evidence of extremely high upper critical field
[14] 간행물 Superconductivity at 43 K in SmFeAsO1–xFx
[15] 간행물 Superconductivity at 43 K at ambient pressure in the iron-based layered compound La1−xYxFeAsOy
[16] 간행물 Superconductivity at 52 K in iron based F doped layered quaternary compound Pr[O1−xFx]FeAs
[17] 간행물 Synthesis of ErFeAsO-based superconductors by the hydrogen doping method
[18] 간행물 Emergence of Superconductivity in "32522" Structure of (Ca3Al2O5−y)(Fe2Pn2) (Pn = As and P)
[19] 간행물 Superconductivity at 28.3 and 17.1 K in (Ca4Al2O6−y)(Fe2Pn2) (Pn=As and P)
[20] 간행물 Superconductivity at 53.5 K in GdFeAsO1−δ
[21] 간행물 Scanning Tunneling Spectroscopy and Vortex Imaging in the Iron Pnictide Superconductor BaFe1.8Co0.2As2
[22] 간행물 Superconductivity and phase diagram in iron-based arsenic-oxides ReFeAsO1−δ (Re = rare-earth metal) without fluorine doping
[23] 간행물 Superconductivity at 38 K in the Iron Arsenide (Ba1−xKx)Fe2As2
[24] 간행물 Superconductivity at 26 K in (Ca1−xNax)Fe2As2
[25] 간행물 Superconductivity Induced by Co-Doping in Quaternary Fluoroarsenide CaFeAsF
[26] 간행물 Superconductivity at 56 K in samarium-doped SrFeAsF
[27] 간행물 The superconductivity at 18 K in LiFeAs system
[28] 간행물 Structure and superconductivity of LiFeAs
[29] 간행물 LiFeAs: An intrinsic FeAs-based superconductor with ''T''c=18 K
[30] 간행물 The synthesis and characterization of LiFeAs and NaFeAs
[31] 간행물 Structure and superconductivity of the layered iron arsenide NaFeAs
[32] 간행물 Superconductivity in the PbO-type structure α-FeSe
[33] 간행물 Superconductivity at 27 K in tetragonal FeSe under high pressure
[34] 간행물 Iron-based superconductivity extended to the novel silicide LaFeSiH 2018
[35] 간행물 Superconducting Fe-Based Compounds (A1−xSrx) Fe2As2 with A=K and Cs with Transition Temperatures up to 37 K
[36] 논문 Superconductivity at 31 K in the "111"-type iron arsenide superconductor Na1−xFeAs induced by pressure
[37] 논문 A new "111" type iron pnictide superconductor LiFeP
[38] 논문 Iron-based superconductors
[39] 논문 Superconductivity in iron compounds
[40] 논문 Evidence for nodal superconductivity in Sr2ScFePO3
[41] 논문 Iron pnictides as a new setting for quantum criticality 2009-03-17
[42] 논문 Iron-based superconductors: Magnetism, superconductivity, and electronic structure (Review Article)
[43] 논문 Electronic phase diagram of the LaO1−xFxFeAs superconductor
[44] 논문 Coexistence of static magnetism and superconductivity in SmFeAsO1−xFx as revealed by muon spin rotation
[45] 논문 Competition between magnetism and superconductivity at the phase boundary of doped SmFeAsO pnictides
[46] 논문 Structural and magnetic phase diagram of CeFeAsO1−xFx and its relation to high-temperature superconductivity
[47] 논문 Determination of the phase diagram of the electron doped superconductor Ba(Fe1−xCox)2As2
[48] 웹사이트 Press release: Japanese scientists use alcoholic drinks to induce superconductivity http://www.iop.org/n[...] Institute of Physics 2011-03-07
[49] 논문 Alcoholic beverages induce superconductivity in FeTe1−xSx
[50] 뉴스 Red Wine, Tartaric Acid, and the Secret of Superconductivity https://www.technolo[...] 2012-03-22
[51] 논문 Clarification as to why alcoholic beverages have the ability to induce superconductivity in Fe1+dTe1−xSx
[52] 논문 Electronic band structure of optimal superconductors: from cuprates to ferropnictides and back again (Review Article)
[53] 논문 Superconductivity above 100K in single-layer FeSe films on doped SrTiO3
[54] 간행물 細野、応用物理、P.34（2009年）
[55] 간행물 広井、パリティ、P.26（2009年）
[56] 간행물 細野、化学、P.33（2009年）
[57] 간행물 細野、化学、P.32（2009年）
[58] 웹사이트 新構造の鉄系超伝導体群が登場！ http://semrl.t.u-tok[...]
[59] 간행물 広井、パリティ、P.27（2009年）
[60] 간행물 細野、応用物理、P.33（2009年）
[61] 간행물 細野、化学、P.31（2009年）
[62] 간행물 細野、化学、P.32（2009年）
[63] 웹사이트 理研公式サイト - プレスリリース2010 - 「鉄系高温超伝導体の超伝導機構解明に決定的な手がかり－電子のさざなみを観測する新開発の手法で、超伝導を担うクーパー対の構造を決定－ http://www.riken.jp/[...]
[64] 웹사이트 JST公式サイト - 共同発表 - 「鉄系高温超伝導体の超伝導機構の統一的理解に成功―超伝導を担う電子対の構造を決定―」 https://www.jst.go.j[...]
[65] 웹사이트 JST公式サイト - 共同発表 - 「鉄系高温超伝導体の超伝導阻害因子を発見 －より高い超伝導転移温度を持つ新物質開発に道筋－」 https://www.jst.go.j[...]
[66] 웹사이트 JST公式サイト - 共同発表 - 「鉄系超伝導体において競合しあう2種類の超伝導の“のり”を発見」 https://www.jst.go.j[...]
[67] 뉴스 名大など、レアアースの含有量を減らした新しい高温超電導体を開発 https://news.mynavi.[...] マイナビニュース 2013-11-30
[68] 웹사이트 鉄系超伝導物質で新しい型の磁気秩序相を発見 http://www.titech.ac[...]
[69] 웹사이트 3つの新しい鉄カルコゲナイド系超伝導体を発見 ―液体アンモニアを使った低温合成で実現― http://www.titech.ac[...]
[70] 뉴스 東大、鉄系高温超伝導が生じる仕組みをスパコン「京」を用いて解明 https://news.mynavi.[...] マイナビニュース 2014-12-27
[71] 웹사이트 鉄カルコゲナイドが超伝導現象を示す温度の大幅な上昇に成功～薄膜試料の作製による相分離の抑制が鍵～ https://www.jst.go.j[...]
[72] 웹사이트 鉄系超伝導体に添加した亜鉛元素が超伝導対を破壊することを確認 http://www.nims.go.j[...]
[73] 웹사이트 鉄系高温超伝導の磁石化に成功～強力磁石開発へ新しい可能性～ https://www.jst.go.j[...]
[74] 웹사이트 理研公式サイト - プレスリリース2016 - 「鉄系超伝導体のフォノンと磁性－磁気秩序に伴うフォノンエネルギー分裂の観測に初めて成功－ http://www.riken.jp/[...]
[75] 웹사이트 東工大サイト - 東工大ニュース - 「鉄系超伝導体の臨界温度が4倍に上昇 http://www.riken.jp/[...]
[76] 뉴스 東大・京大、鉄系超電導体の電子状態に特異点を発見−超電導解明へ 日刊工業新聞 2016-07-12
[77] 뉴스 鉄系超電導物質に新たな「反強磁性相」−東工大が発見 https://www.nikkan.c[...] 日刊工業新聞 2017-05-29
[78] 뉴스 超伝導ナノデバイス開発に光 - 鉄系高温超伝導体に質量ゼロの電子を発見 https://news.mynavi.[...] マイナビニュース 2018-01-11
[79] 웹사이트 鉄系超伝導体において新たな量子液晶状態 https://www.aist.go.[...] 産業技術総合研究所 2020-03-10
[80] 웹사이트 第4の超伝導状態「フェルミ面を持つ超伝導」の発見｜記者発表｜お知らせ｜東京大学大学院新領域創成科学研究科 https://www.k.u-toky[...] 東京大学 2023-05-18
[81] 웹사이트 東大、鉄系超伝導体にて第4の超伝導状態「フェルミ面を持つ超伝導」を確認（2023年5月19日）｜BIGLOBEニュース https://news.biglobe[...] ビッグローブ株式会社 2023-05-19
[82] 웹사이트 "〔2024年6月5日リリース〕世界最高性能の鉄系高温超伝導磁石の開発に成功 ～研究者とAIがタッグを組み、材料合成プロセスを探索～ {{!}} 2024年度 プレスリリース一覧 {{!}} プレスリリース {{!}} 広報・社会連携 {{!}} 大学案内 {{!}} 国立大学法人 東京農工大学" http://www.tuat.ac.j[...] 東京農工大学 2024-06-05
[83] 웹사이트 成蹊大・東工大・JST、新材料設計指針により電気抵抗ゼロで流せる電流密度を有する鉄系超伝導薄膜を創製 https://www.nikkei.c[...] 日本経済新聞社 2024-07-19
[84] 서적 P. M. Grant p.1000 2008
[85] 웹사이트 臨時セッションの告知 http://www.jsap.or.j[...]
[86] 웹사이트 LT-25 プログラム http://www.lt25.nl/p[...]
[87] 서적 細野、化学、P.34 2009
[88] 웹사이트 東京工業大学トップページ>>研究>>研究TOPICS>>顔 東工大の研究者たち 特別編 細野秀雄(上) http://www.titech.ac[...]
[89] 웹사이트 お酒が誘発する鉄系超伝導 ''NIMS'' http://www.nims.go.j[...]
[90] 웹사이트 なぜ 酒で煮ると超伝導物質に変わるのか？ ''NIMS'' http://www.nims.go.j[...]
[91] 논문 To What Extent Iron-Pnictide New Superconductors Have Been Clarified: A Progress Report
[92] 논문 Potassium fluoride doped LaOFeAs multi-band superconductor: Evidence of extremely high upper critical field
[93] 논문 Superconductivity at 43 K in SmFeAsO1–xFx
[94] 논문 Superconductivity at 43 K at ambient pressure in the iron-based layered compound La1‑xYxFeAsOy
[95] 논문 Superconductivity at 52 K in iron based F doped layered quaternary compound Pr[O1–xFx]FeAs
[96] 논문 Synthesis of ErFeAsO-based superconductors by the hydrogen doping method
[97] 논문 Emergence of Superconductivity in "32522" Structure of (Ca3Al2O5–y)(Fe2Pn2) (Pn = As and P)
[98] 논문 Superconductivity at 28.3 and 17.1 K in (Ca4Al2O6−y)(Fe2Pn2) (Pn=As and P)
[99] 논문 Superconductivity at 53.5 K in GdFeAsO1−δ
[100] 논문 Scanning Tunneling Spectroscopy and Vortex Imaging in the Iron Pnictide Superconductor BaFe1.8Co0.2As2
[101] 논문 Superconductivity and phase diagram in iron-based arsenic-oxides ReFeAsO1−δ (Re = rare-earth metal) without fluorine doping
[102] 논문 Superconductivity at 38 K in the Iron Arsenide (Ba1–xKx)Fe2As2
[103] 논문 Superconductivity at 26 K in (Ca1–xNax)Fe2As2
[104] 논문 Superconductivity Induced by Co-Doping in Quaternary Fluoroarsenide CaFeAsF
[105] 논문 Superconductivity at 56 K in samarium-doped SrFeAsF
[106] 논문 The superconductivity at 18 K in LiFeAs system
[107] 논문 Structure and superconductivity of LiFeAs
[108] 논문 LiFeAs: An intrinsic FeAs-based superconductor with ''T''c=18 K
[109] 논문 The synthesis and characterization of LiFeAs and NaFeAs
[110] 논문 Structure and superconductivity of the layered iron arsenide NaFeAs
[111] 논문 Superconductivity in the PbO-type structure α-FeSe
[112] 논문 Superconductivity at 27 K in tetragonal FeSe under high pressure
[113] 논문 Iron-based superconductivity extended to the novel silicide LaFeSiH 2018-03
[114] 간행물 PRB 78, 020503
[115] 간행물 arXiv:0811.2554
[116] 간행물 PRL 101, 107007
[117] 간행물 PRB 78, 052501
[118] 문서 arXiv:0812.2091v1


본 사이트는 AI가 위키백과와 뉴스 기사,정부 간행물,학술 논문등을 바탕으로 정보를 가공하여 제공하는 백과사전형 서비스입니다.
모든 문서는 AI에 의해 자동 생성되며, CC BY-SA 4.0 라이선스에 따라 이용할 수 있습니다.
하지만, 위키백과나 뉴스 기사 자체에 오류, 부정확한 정보, 또는 가짜 뉴스가 포함될 수 있으며, AI는 이러한 내용을 완벽하게 걸러내지 못할 수 있습니다.
따라서 제공되는 정보에 일부 오류나 편향이 있을 수 있으므로, 중요한 정보는 반드시 다른 출처를 통해 교차 검증하시기 바랍니다.

문의하기 : help@durumis.com
