1. 개요

SA-11은 소련에서 개발된 중거리 지대공 미사일 시스템으로, 9K37 "부크"가 대표적이다. 1970년대 개발을 시작하여 1980년에 실전 배치되었으며, 이후 지속적인 개량을 통해 성능을 향상시켰다. 육상 기반 시스템 외에도 해군용으로 개발되어 SA-N-7 등의 제식 명칭으로 사용되었다. SA-11은 여러 국가에서 운용되었으며, 실전에서도 사용되었다.

2. 역사적 배경

9K37 "부크" 개발은 1972년 1월 17일 소련 공산당 중앙위원회의 요청으로 시작되었다. 이전 모델인 2K12 "쿠브"(나토명 "게인풀", SA-6) 개발에 참여했던 티호미로프 기기 제작 과학 연구소(NIIP, 수석 설계), 노바토르 설계국(미사일 무장 개발), Agat(레이더 호밍 기능 개발) 등이 개발에 참여했다. 육상 기반 시스템 외에도 해군용 시스템인 3S90 "우라간"(Ураган^러시아어; 허리케인)이 제작되었으며, SA-N-7 및 "개드플라이"로도 불린다.

부크 미사일 시스템은 모든 면에서 2K12 쿠브를 능가하도록 설계되었다. 수석 설계자 아르달리온 라스토프는 1971년 이집트에서 쿠브 운용을 প্রত্যক্ষ 관찰한 후, 각 부크 수송 발사대(TEL)에 자체 화력 통제 레이더를 탑재해야 한다는 결론을 내렸다. 이는 수송 발사대 및 레이더(TELAR)로 발전하여 여러 방향의 다수 표적을 동시에 공격 가능한 시스템을 구축했다.

1974년, 부크 미사일 시스템은 쿠브 미사일 시스템의 후속 기종이지만, 두 시스템 간 상호 운용성 공유가 결정되었다. 그 결과 9K37-1 부크-1 시스템이 개발되었다. 부크 TELAR와 쿠브 TEL의 상호 운용으로 화력 통제 채널과 사용 가능 미사일 수가 증가하고, 부크 시스템 구성 요소의 빠른 실전 배치가 가능해졌다. 부크-1은 1978년, 완전한 부크 미사일 시스템은 1980년에 실전 배치되었다.

9K37 "부크"의 해군형인 3S90 "우라간"은 알타이 설계국에서 개발되었다. 9S90 시스템은 1983년 프로젝트 956 소브레메니급 구축함에 실전 배치되었다. 9K37과 동일한 9M38 미사일을 사용했지만, 발사기 및 관련 유도 레이더는 해군형으로 교체되었다.

2.1. 개발

9K37 "부크"의 개발은 1972년 1월 17일 소련 공산당 중앙위원회의 요청으로 시작되었다. 이전 2K12 "쿠브"(나토 보고명 "게인풀", SA-6)를 개발했던 많은 기관들이 개발팀에 포함되었는데, 티호미로프 기기 제작 과학 연구소(NIIP)가 수석 설계, 노바토르 설계국이 미사일 무장 개발을 담당했다. Agat은 레이더 호밍 기능을 개발했다. 육상 기반 시스템 외에도 해군을 위한 해상 시스템인 3S90 "우라간"(link=no^러시아어; 허리케인)이 제작되었으며, SA-N-7 및 "개드플라이" 지정도 사용한다.

부크 미사일 시스템은 모든 매개변수에서 2K12 쿠브를 능가하도록 설계되었으며, 수석 설계자인 아르달리온 라스토프는 쿠브의 운용을 보기 위해 1971년 이집트를 방문했다. 쿠브와 부크는 모두 아르달리온 라스토프가 개발한 자주 발사기를 사용했다. 이 방문의 결과로 개발자들은 각 부크 수송 발사대 (TEL)가 자체 화력 통제 레이더를 가져야 한다는 결론에 도달했다. 수송 발사대 및 레이더 (TELAR)로의 전환은 여러 방향에서 여러 표적을 동시에 공격할 수 있는 시스템을 만들었다.

1974년에 개발자들은 부크 미사일 시스템이 쿠브 미사일 시스템의 후속 기종이지만 두 시스템 모두 어느 정도 상호 운용성을 공유할 수 있다고 결정했다. 이 결과 9K37-1 부크-1 시스템이 개발되었다. 부크 TELAR와 쿠브 TEL 간의 상호 운용성은 각 시스템에 대한 화력 통제 채널과 사용 가능한 미사일 수를 증가시켰을 뿐만 아니라 부크 시스템 구성 요소의 서비스 진입을 더 빠르게 했다. 부크-1은 1978년 국가 시험 완료 후 실전에 배치되었으며, 완전한 부크 미사일 시스템은 1977년부터 1979년까지 국가 시험을 거쳐 1980년에 실전에 배치되었다.

9K37 "부크"의 해군형인 3S90 "우라간"은 알타이 설계국에서 개발되었다. 3S90은 9K37과 동일한 9M38 미사일을 사용했지만 발사기 및 관련 유도 레이더는 해군형으로 교체되었다. 9S90 시스템은 1983년 프로젝트 956 소브레메니급 구축함에 실전 배치되었다.

9K37 "부크"가 실전 배치되자마자 소련 공산당 중앙위원회는 현대화된 9K37 개발을 승인했고, 이는 1983년에 실전 배치된 9K37M1 부크-M1이 되었다. 이 현대화는 시스템 레이더의 성능, "파괴 확률" 및 전자전 (ECM)에 대한 저항력을 향상시켰다. 또한 반환된 레이더 신호의 스펙트럼 분석에 의존하는 디지털 표적 분류 시스템이 설치되었다.

--

1992년 부크 미사일 시스템에 대한 또 다른 수정이 시작되었으며, 1994년과 1997년 사이에 9K37M1-2 부크-M1-2를 생산하기 위한 작업이 수행되었고, 1998년에 실전 배치되었다. 이 수정은 이전 9M38보다 더 큰 운동 성능을 제공하는 새로운 미사일인 9M317을 도입했으며, 이는 부크-M1-2에서도 여전히 사용할 수 있었다. 이러한 미사일 유형의 공유로 인해 다른 GRAU 지정으로 전환되었고, 9K317은 이후의 모든 시스템에 독립적으로 사용되었다. 9K37M1-2 부크-M1-2는 새로운 나토 보고명 SA-17 그리즐리를 받았다. 9K37M1-2 시스템의 수출 버전은 "우랄"(link=no^러시아어)이라고 불린다.

육군에 9K37M1-2 시스템 도입은 새로운 해군형의 도입을 의미했다. "에즈"는 나토 보고명 SA-N-7B '그리즐리'(9M317 미사일)를 사용한다. 제인스 카탈로그에 따르면, "슈틸"이라는 이름으로 수출되었으며 나토 보고명 SA-N-7C '골룸'(9M317E 미사일)을 사용한다. 9K317은 이전 시스템에서 사용된 9M38을 대체하기 위해 9M317 미사일을 통합한다. 이 시스템의 추가 개발은 EURONAVAL 2004에서 9M317의 수직 발사형인 9M317ME라는 개념으로 공개되었으며, 이는 "슈틸-1"이라는 이름으로 수출될 것으로 예상된다. 또한 제인스는 러시아군에서 3S90M("스메르치") (link=no^러시아어, '토네이도')라는 이름을 갖게 될 것이라고 보도했다.

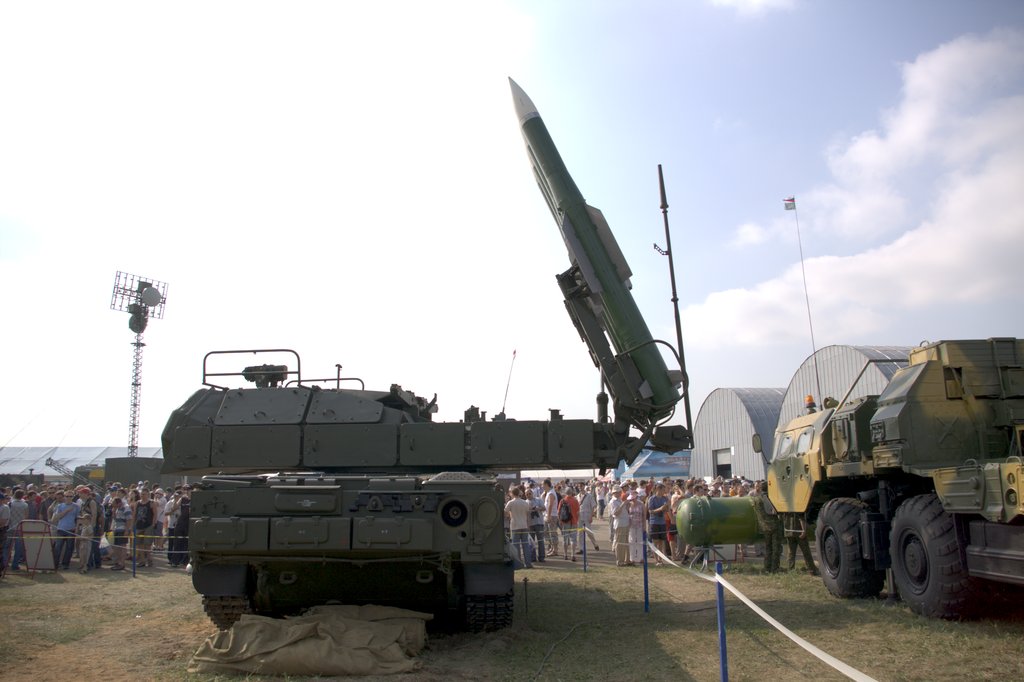

이전의 더 발전된 개발 시스템인 9K317 "부크-M2"를 기반으로 한 부크-M1-2 현대화는 최대 4개의 표적을 공격하는 동시에 추가로 24개를 추적할 수 있는 새로운 미사일과 새로운 3세대 위상 배열 화력 통제 레이더를 특징으로 했다. 24m 연장 붐에 화력 통제 레이더가 있는 새로운 레이더 시스템은 저고도 비행기의 보다 정확한 표적 지정을 가능하게 한다고 한다. 이 부크 미사일 시스템의 세대는 소련 붕괴 이후 열악한 경제 상황으로 인해 중단되었다. 이 시스템은 2007년 MAKS 에어쇼에서 정적 전시물로 선보였다.

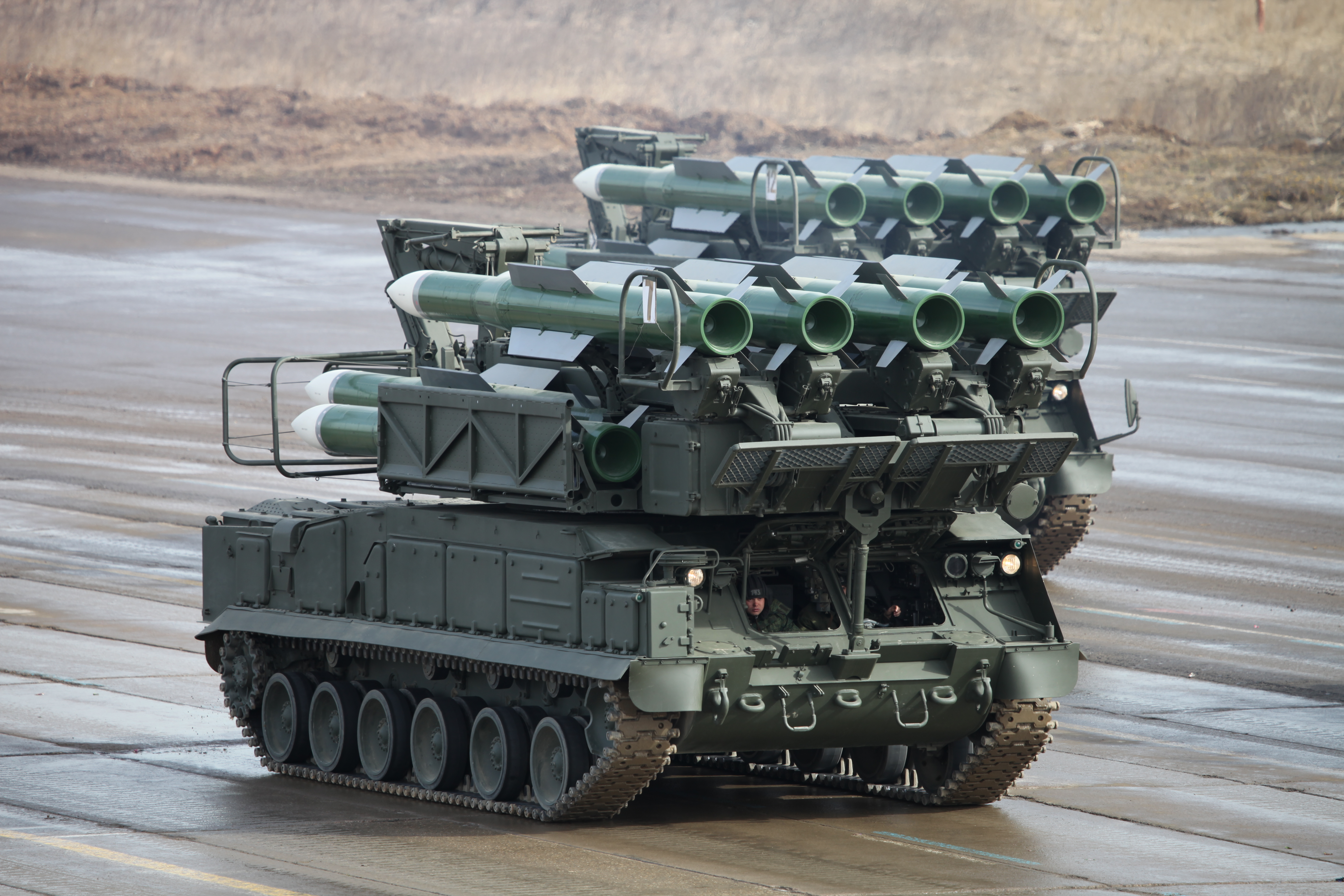

2007년 10월, 러시아 육군 방공 사령관인 니콜라이 프로로프 장군은 육군이 부크-M1을 대체할 새로운 부크-M3를 받을 것이라고 선언했다. 그는 M3가 고급 전자 부품을 특징으로 하고 2009년에 실전에 배치될 것이라고 명시했다. 업그레이드된 부크-M3 TELAR는 7개의 롤러 트랙 섀시와 발사 튜브에 6개의 미사일을 갖게 된다.

* 9K37-1 'Buk-1' – 9A38 TELAR를 2K12M3 Kub-M3 포대에 통합하여 처음으로 실전에 배치된 Buk 미사일 시스템 변형.
* 9K37 'Buk' - 모든 새로운 시스템 구성 요소를 갖춘 완성된 Buk 미사일 시스템.
* 9K37M1 'Buk-M1' – 오리지널 9K37의 개선형.
* 9K37M1-2 'Buk-M1-2' (수출 시장용 'Gang') – 9K37M1 'Buk-M1'의 개선형.
* 9K317 'Ural' – Buk-M2의 초기 설계.

* 9K317E 'Buk-M2E' – 수출 시장을 위한 개정된 설계
* 9K37M1-2A 'Buk-M1-2A' – 9M317A 미사일 사용을 위한 Buk-M1-2 재설계.
* 'Buk-M2EK' – 베네수엘라와 시리아에 수출된 MZKT-6922 섀시를 기반으로 한 Buk-M2의 휠 타입 변형.
* 9K317M 'Buk-M3' – SAM 대대는 총 36개의 표적 채널을 갖추고 있다.
* 9V95M1E – ZIL-131 기반의 트레일러가 장착된 이동 자동 제어 및 테스트 스테이션 차량
* 9V883, 9V884, 9V894 – Ural-43203-1012 기반 수리 및 기술 서비스 차량
* 9V881E – Ural-43203-1012 기반 기술 서비스 작업장
* 9T229 – KrAZ-255Б 기반, 미사일 8발 또는 미사일 컨테이너 6개를 운반하는 수송 차량
* 9T31M – 자동 크레인
* MTO-ATG-M1 – ZIL-131 기반 기술 서비스 작업장
* 기술 지원 차량 MTO 9V881M1-2 (트레일러 ZIP 9T456 포함)
* 기술 지원 작업장 MTO AGZ-M1
* 기술 지원 및 유지보수 차량 MRTO: MRTO-1 9V883M1, MRTO-2 9V884M1, MRTO-3 9V894M1
* 수송 차량 (TM) 9T243 (기술 장비 세트 KTO 9T3184 포함)
* 자동 제어 및 테스트 이동식 스테이션 AKIPS 9V95M1
* 미사일 유지보수 작업 차량 9T458
* 통합 압축 스테이션 UKS-400V
* 이동식 발전소 PES-100-T/400-AKP1

전투 준비 시간(역순) – 5분. 전투 모드 전환 시간, 전투 중이거나 처음이 아닐 경우 (다른 장소로 이동 후) – 20초 이내.

1992년 훈련 "방어 92"에서 "Buk" SAM 계열은 탄도 미사일 R-17 Elbrus 및 MLRS 로켓 "Smerch" (구경 0.3 미터)를 기반으로 목표물을 성공적으로 사격했다.

2.2. 개량

1983년, 9K37M1 부크-M1이 실전 배치되었다. 이 개량형은 시스템 레이더의 성능, "파괴 확률", 전자전(ECM)에 대한 저항력을 향상시켰다. 또한 반환된 레이더 신호의 스펙트럼 분석에 의존하는 디지털 표적 분류 시스템이 설치되었다.

thumb

1992년에는 9K37M1-2 부크-M1-2를 생산하기 위한 작업이 시작되어 1998년에 실전 배치되었다. 이 개량형은 이전 9M38보다 더 큰 운동 성능을 제공하는 새로운 미사일인 9M317을 도입했다. 9K37M1-2는 SA-17 그리즐리라는 새로운 나토 보고명을 받았다. 수출 버전은 "우랄"()이라고 불린다.

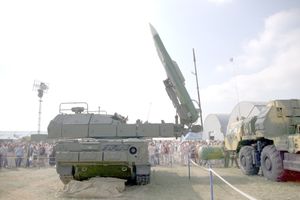

9K317 "부크-M2"는 최대 4개의 표적을 공격하는 동시에 추가로 24개를 추적할 수 있는 새로운 미사일과 3세대 위상 배열 화력 통제 레이더를 특징으로 했다. 소련 붕괴 이후 열악한 경제 상황으로 인해 개발이 중단되었다가, 2007년 MAKS 에어쇼에서 공개되었다.

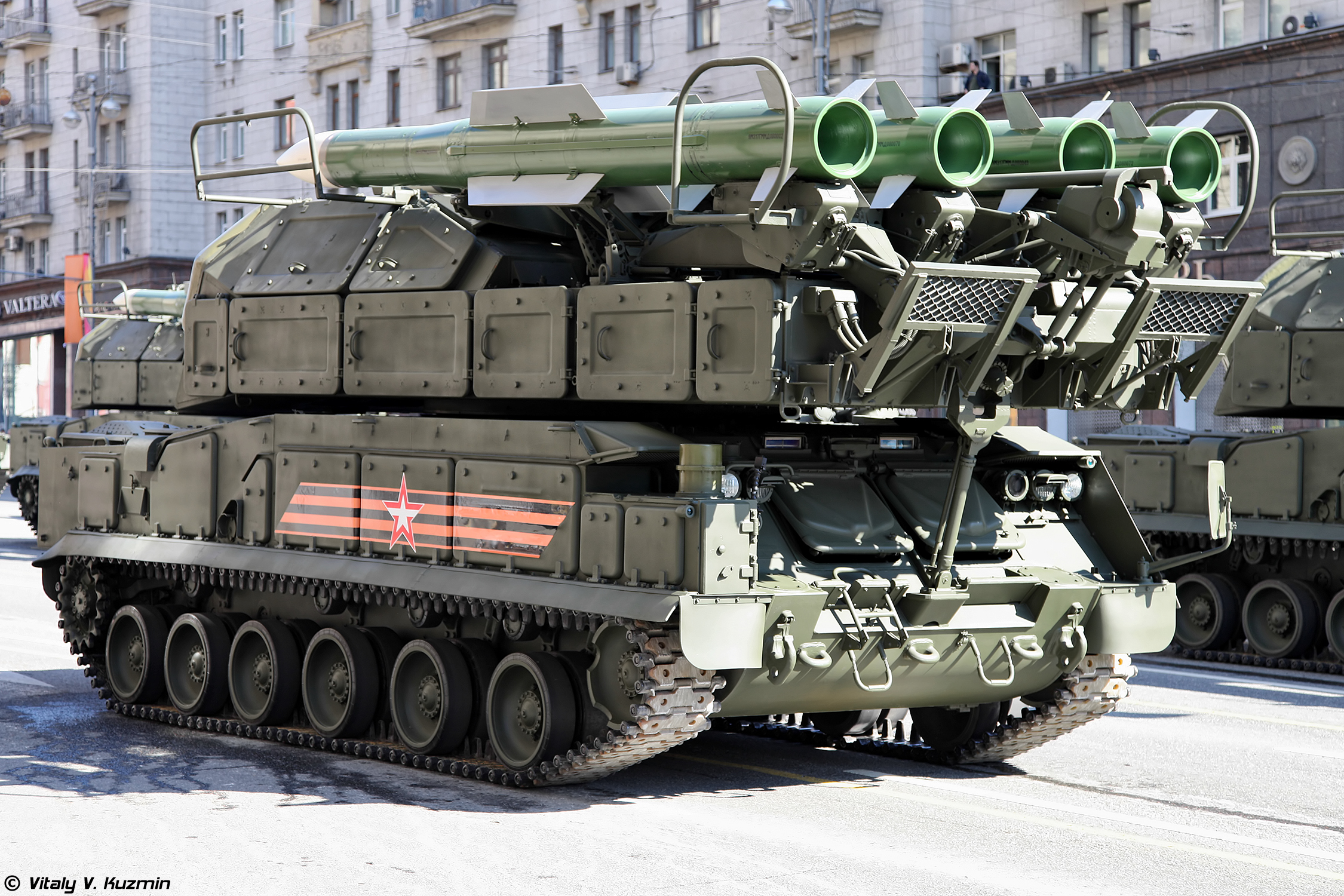

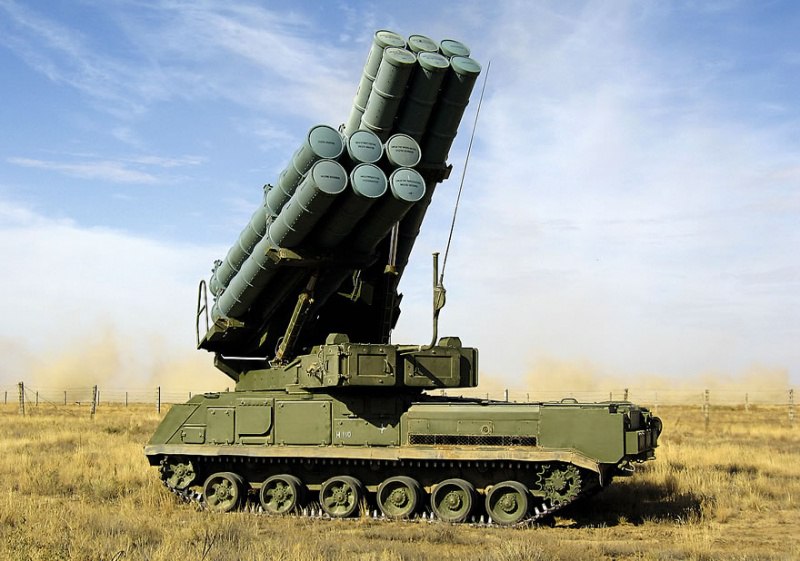

9K317M '부크-M3'(9K37M3)는 최신 생산 버전으로, 새로운 하드웨어를 기반으로 한다. 36개의 목표 채널과 진보된 전자 부품을 특징으로 하며, 2015년에 대규모 시험이 시작되어 2016년에 첫 인도가 이루어졌다. 한 발의 미사일로 항공기 목표물은 0.95, 전술 탄도 미사일은 0.7, 순항미사일은 0.8의 명중률을 가진다. 전자전 대응 및 기동 목표물에 대한 효율성도 향상되었다.

3. 주요 특징

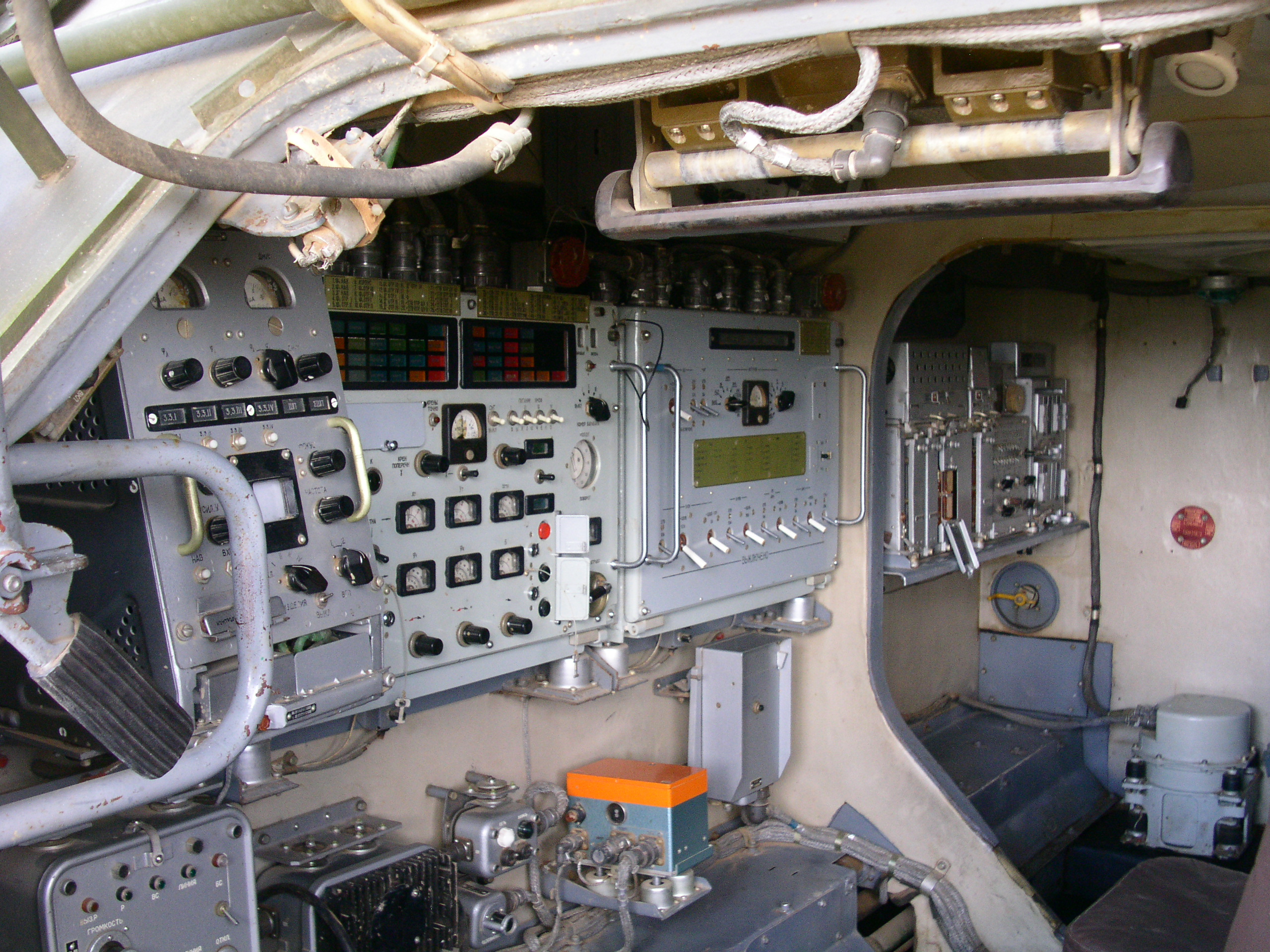

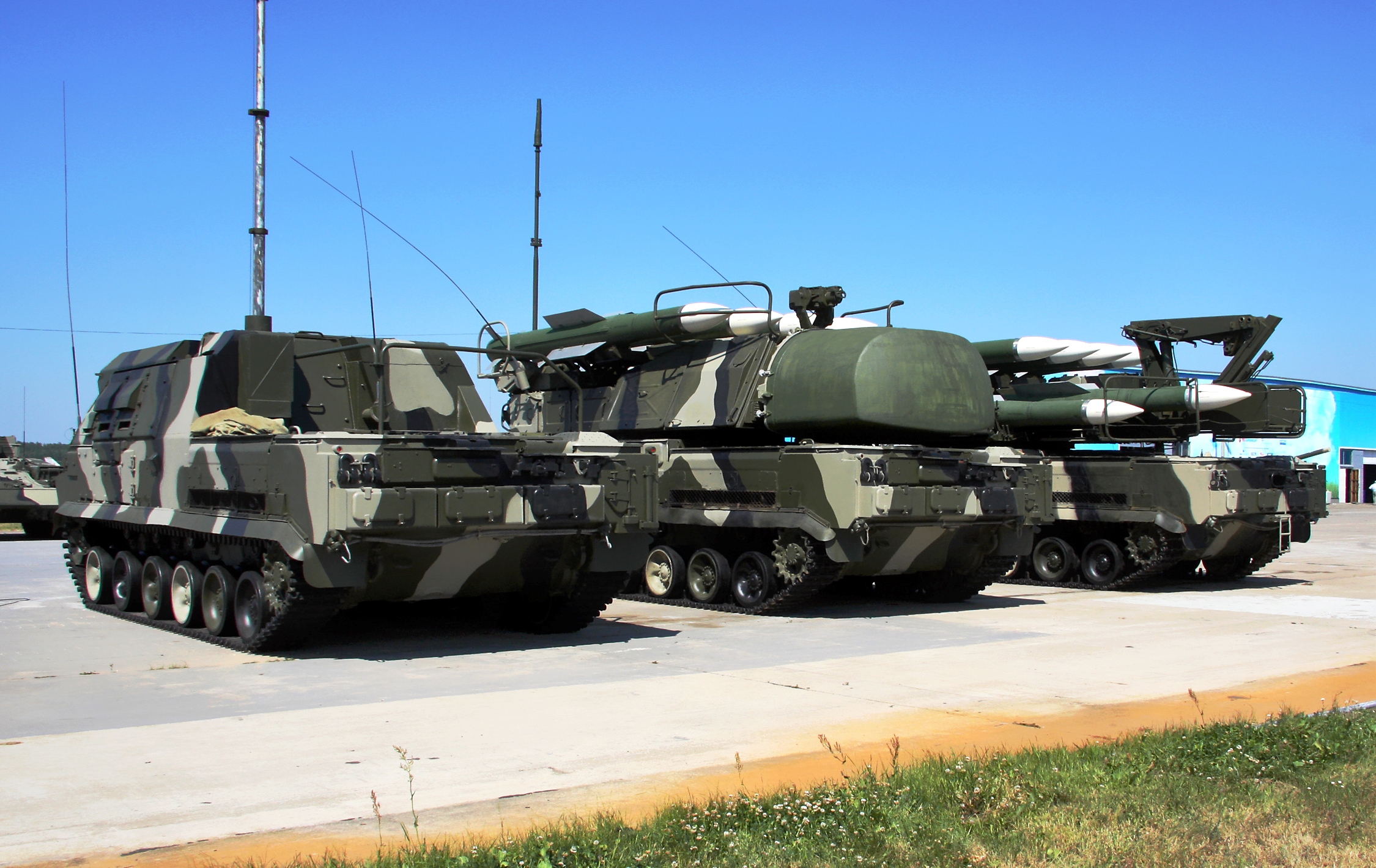

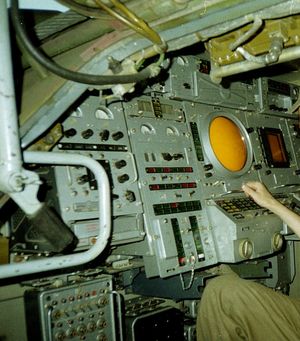

표준 부크 대대는 지휘 차량, 표적 획득 레이더(TAR) 차량, 6대의 수송, 발사, 레이더(TELAR) 차량 및 3대의 수송, 발사 (TEL) 차량으로 구성된다. 부크-M1-2 TELAR는 JSC MMZ(Mytishchi)에서 설계 및 생산한 GM-569 섀시를 사용한다. TELAR 상부 구조는 전면에 화력 통제 레이더가 있고, 상단에 발사 준비가 된 미사일 4발을 탑재한 발사기를 갖춘 포탑 형태이다. 각 TELAR는 4명의 승무원이 운용하며 화학, 생물학, 방사능, 핵(CBRN) 방호 장비를 갖추고 있다. 단일 표적에 대해 최대 3발의 미사일을 유도할 수 있다.

9K37은 9S35 또는 9S35M1 "파이어 돔" H/I 대역 추적 및 교전 레이더와 결합된 9S18 "튜브 암" 또는 9S18M1(NATO 보고명 "Snow Drift") 표적 획득 레이더를 사용한다.

thumb

원래 부크 TELAR의 9S35 레이더는 카세그레인 안테나 반사경의 기계식 스캔을 사용했지만, 부크-M2 TELAR 설계는 표적 추적 및 미사일 유도를 위해 PESA를 사용했다.

부크 포대의 TEL 재장전 차량은 TELAR와 유사하지만, 레이더 대신 미사일 탑재를 위한 크레인을 갖추고 있다. 이들은 미사일을 직접 발사할 수 있지만 미사일 유도를 위해 파이어 돔 장착 TELAR의 협조가 필요하다. 재장전 차량은 약 13분 안에 TELAR로 미사일을 전송할 수 있으며 약 15분 안에 자체적으로 저장소에서 재장전할 수 있다.

또한 부크-M2는 TELAR와 같은 새로운 차량을 특징으로 하지만, 텔레스코픽 리프트 위에 레이더를 탑재하고 미사일은 없는 표적 획득 레이더 (TAR) 9S36을 갖추고 있다. 이 차량은 숲이나 언덕이 많은 지역에서 최대 4개의 표적을 공격하기 위해 2대의 TEL 9A316과 함께 사용할 수 있으며, 미사일 유도가 가능하다.

MAKS-2013에서 이동식 시뮬레이터 SAM 부크-M2E가 전시되었다. 이동식 기반의 자체 추진 화력 시뮬레이터 설치 JMA 9A317ET SAM "부크-M2E"는 전쟁 환경에서 표적을 탐지, 획득, 고정("유지") 및 격파하기 위해 전투 승무원을 훈련하고 평가하도록 설계되었다.

3.1. 운용 방식

부크(Buk)는 이동식 레이더 유도 지대공 미사일(SAM) 시스템으로, 탐지 및 목표 설정 레이더, 지휘 요소, 미사일 발사대, 그리고 물류 요소 등 네 가지 주요 구성 요소가 모두 궤도 차량에 장착되어 있다. 이 덕분에 시스템은 다른 군대와 함께 이동하여 고정식 SAM 시스템보다 발견하기 어려운 표적이 될 수 있다.

일반적으로 시스템은 잠재적 표적을 식별(레이더), 특정 표적을 선택(지휘), 미사일을 발사(발사대)하여 표적을 공격하고, 시스템을 재보급(물류)한다. 미사일은 초기 목표물 유도를 위해 레이더 록이 필요하며, 이후 미사일의 자체 레이더 시스템이 최종 진로 수정을 제공한다. 미사일에 탑재된 근접 신관은 폭발 시점을 결정하여, 미사일 구성 요소와 탄두의 파편 패턴을 확장시켜 표적을 요격하고 파괴한다. 근접 신관은 미사일과 표적의 접근 속도(3000km/h 이상 또는 900m/s 이상)를 고려할 때 "살상 확률"을 향상시킨다.

또는, 지휘 구성 요소가 미사일을 원격으로 폭발시킬 수 있으며, 탑재된 접촉 신관이 탄두를 폭발시킬 수도 있다. 가장 강력한 레이더는 가시선(레이더와 표적 사이에 지형이 없는 경우)을 전제로 30m 높이의 표적을 추적할 수 있으며, 최대 140km까지 추적할 수 있다. 가장 강력한 미사일은 최대 50km 떨어진 곳과 고도 24000m 이상까지의 표적을 공격할 수 있다.

9K37은 9S18 튜브 암 T / 9S18M1 스노드리프트 (СОЦ 9C18 «Купол»^러시아어) 레이더와 9S470 / 9S470M1 파이어 돔 H/I-band 추적 요격 레이더를 조합하여 사용한다. 9S18M1 감시 레이더는 목표의 고도, 방위, 목표로부터의 거리 등의 정보를 수집하며, 최대 85km의 탐지 거리를 가지고, 100m의 고도로 저공 비행하는 목표를 35km의 범위 내에서 탐지할 수 있으며, 그보다 더 저공 비행하는 목표도 10-20km의 범위 내에서 탐지할 수 있다.

9S470M1은 단일 펄스식 레이더로, 32km 범위 이내의 미사일, 고도 15,000-22,000미터 이내의 항공기를 추적할 수 있으며, 최대 3기의 미사일을 목표까지 유도하는 능력을 갖는다. 또한, 9K37 시스템은 결과적으로 2K12보다 상당히 강화된 ECCM 능력(대ECM / 재밍 능력)을 갖는다. 그 외에, 레이저를 이용한 광학 추적 시스템을 추가 장비할 수도 있지만, 표준은 아니다.

3.2. 상위 지휘소와의 통합

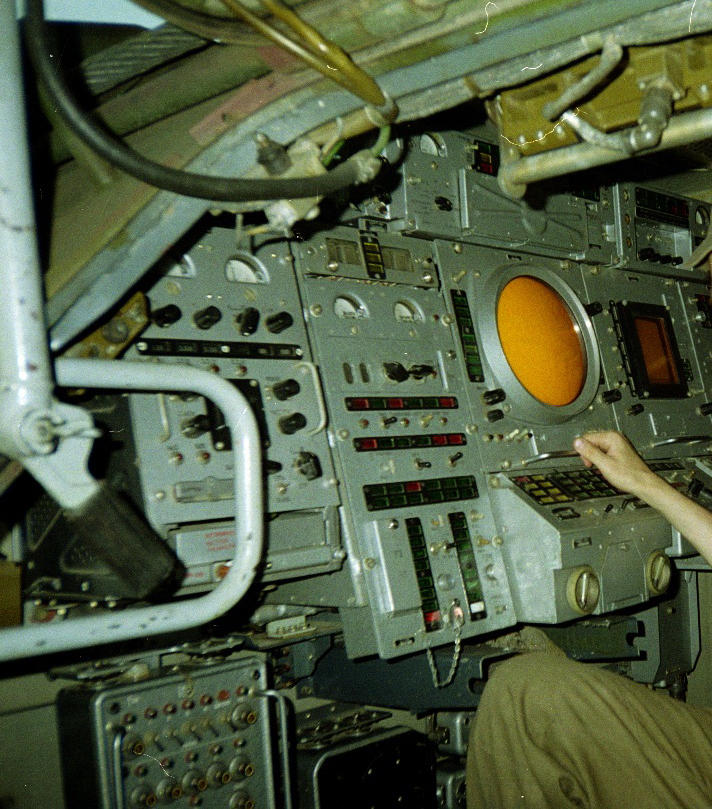

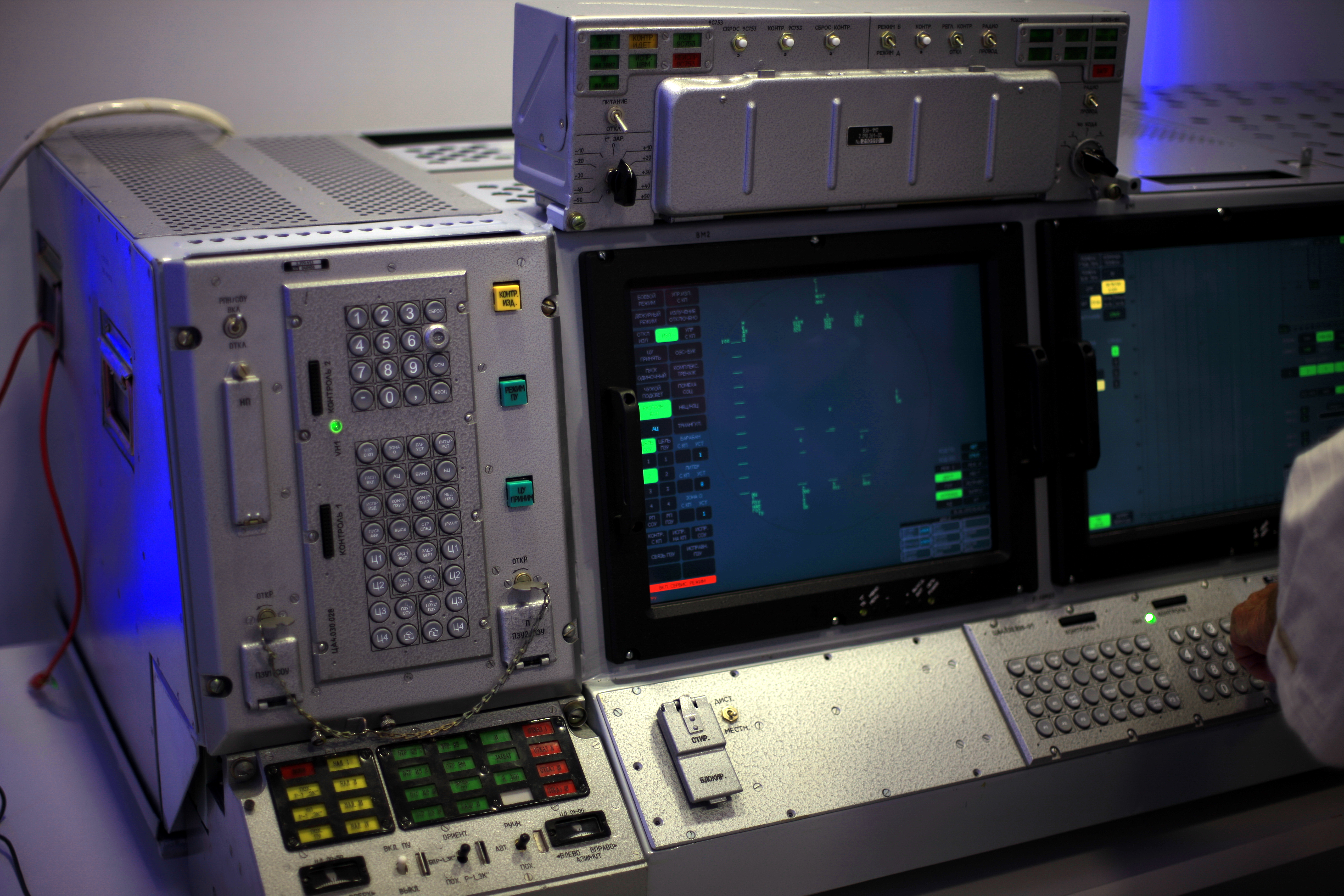

부크 미사일 시스템의 기본 지휘소는 9С510 (9K317 부크-M2), 9S470M1-2 (9K37M1-2 부크-M1-2), 9S470 (부크-M1) 차량이다. 부크 미사일 시스템은 상위 지휘소(HLCP)를 통해 9S52 폴리아나-D4 상위 지휘소 시스템으로 제어하여 S-300V/S-300VM과 통합, 방공 여단을 구성할 수 있다.

4. 파생형

* 9K37-1 'Buk-1': 9A38 TELAR를 2K12M3 Kub-M3 포대에 통합하여 처음으로 실전에 배치된 Buk 미사일 시스템 변형이다.
* 9K37 'Buk': 2K12 Kub와 하위 호환이 가능한 완성된 Buk 미사일 시스템이다.
* 9K37M1 'Buk-M1': 소련군에 배치된 9K37의 개선형이다.
* 9K37M1-2 'Buk-M1-2' (수출 시장용 'Gang'): 러시아군에 배치된 9K37M1의 개선형이다.
* 9K317 'Ural': 러시아군에 배치된 Buk-M2의 초기 설계이다.

* 9K317E 'Buk-M2E': 수출 시장을 위한 개정된 설계이다.
* 9K37M1-2A 'Buk-M1-2A': 9M317A 미사일 사용을 위한 Buk-M1-2 재설계이다.

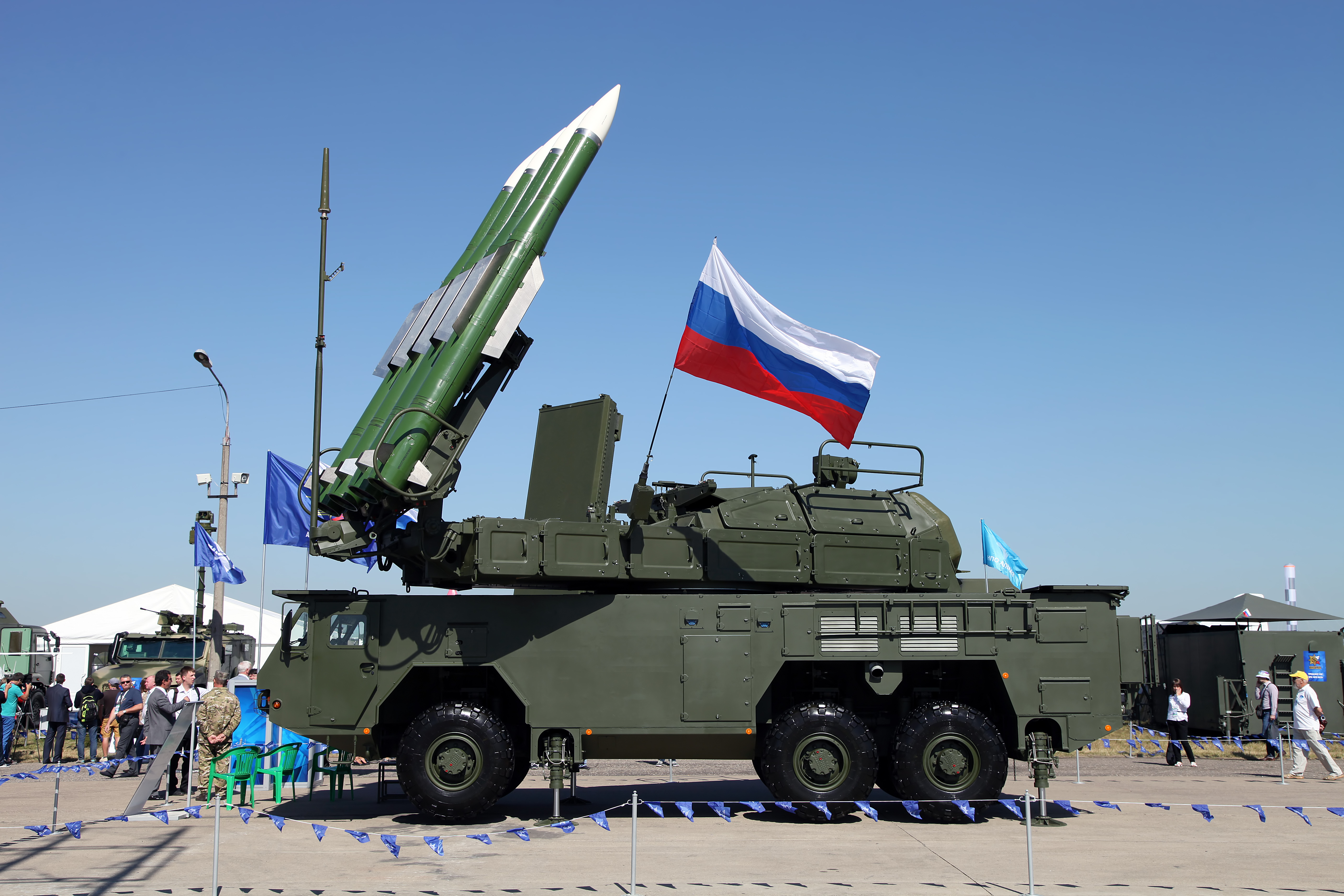

* 'Buk-M2EK': 베네수엘라와 시리아에 수출된 MZKT-6922 섀시 기반의 Buk-M2 휠 타입 변형이다.
* 9K317M 'Buk-M3': 최신 생산 버전으로 SAM 대대는 총 36개의 표적 채널을 갖추고 있다.
* 3S90/M-22 우라간(Uragan)(SA-N-7 "Gadfly"): 9M38/9M38M1 미사일을 사용하는 9K37 부크 미사일 시스템의 해상 버전이다. 9K37 "부크"의 9М38 미사일은 3S90 "우라간"에서도 사용되며, 수출형은 "슈틸"(Штиль^러시아어; still)로 알려져 있다. 발사 시스템은 미사일이 단일 팔 회전식 발사기에 수직으로 장착되는 방식으로 다르며, 이 발사기는 24발 용량의 갑판 아래 탄약고에서 보충되며, 장전에 12초가 걸린다.
* 3S90 예즈(Ezh)(SA-N-7B/SA-N-12 'Grizzly'): 9M317 미사일을 사용하는 9K37M1-2의 해상 버전이다.
* 3S90 슈틸(Shtil)(SA-N-7C 'Gollum'): 9M317E 미사일을 사용하는 9K37M1-2의 해상 수출 버전이다.

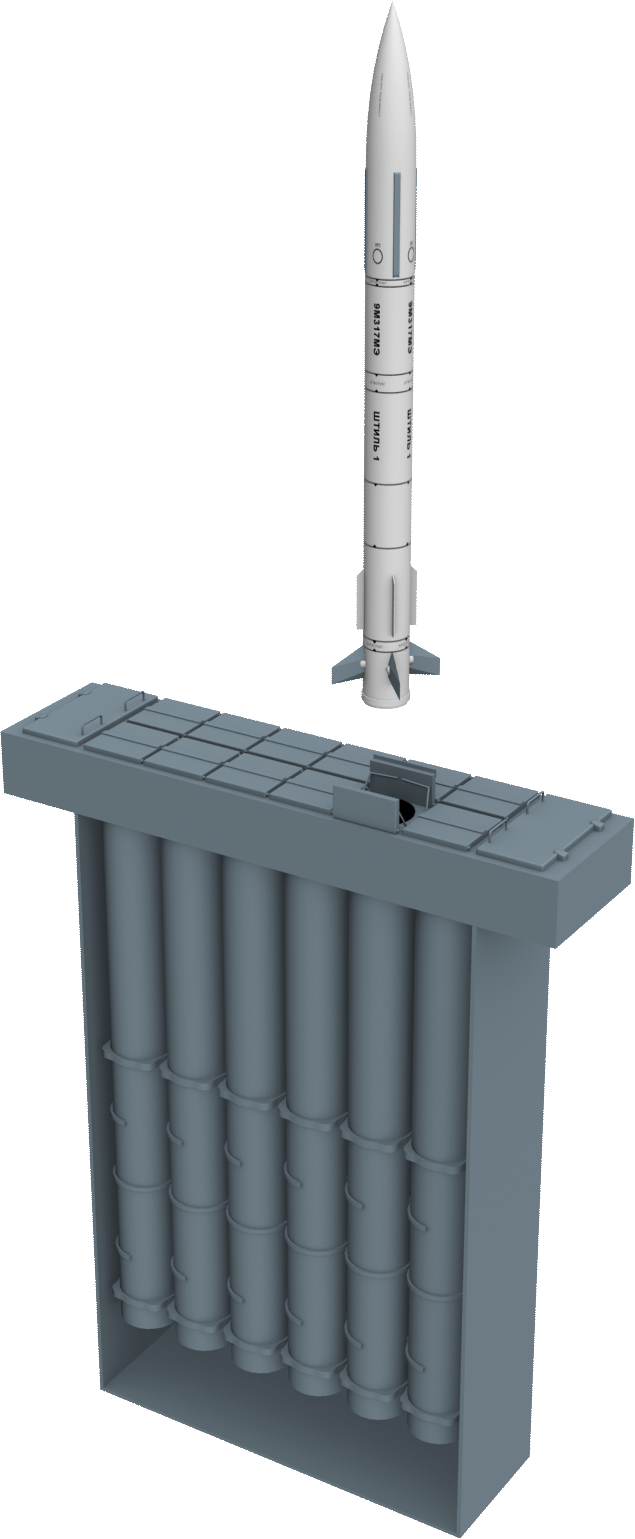

* 3S90E.1 "슈틸-1"(Shtil-1)(SA-N-12 'Grizzly'): 9M317ME 미사일을 사용하는 해상 수출 버전이다.
* 3S90M 스메르치(Smerch)(SA-N-12 'Grizzly'): 9M317M 미사일을 사용하는 해상 버전이다.

4.1. 복제 및 개량형

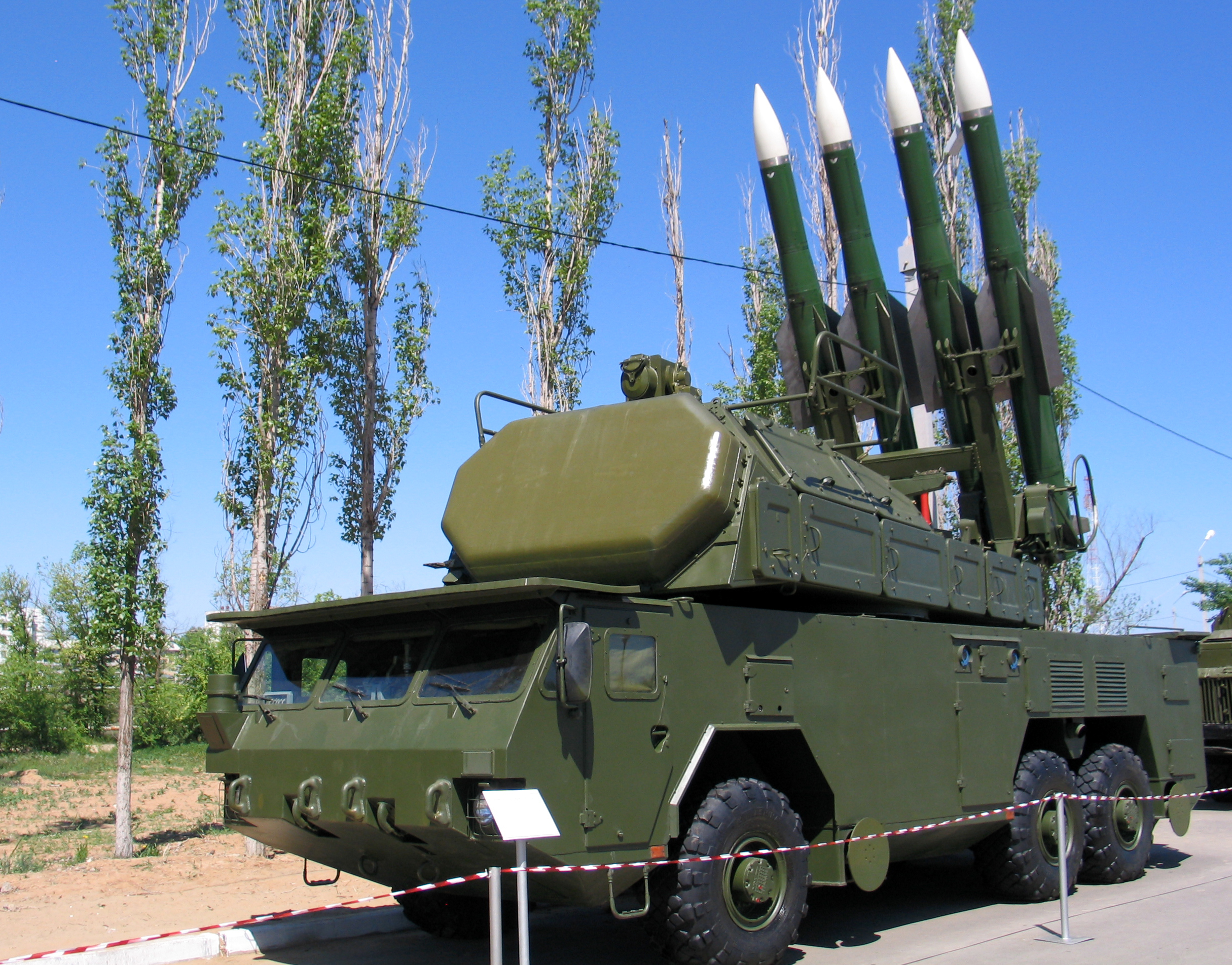

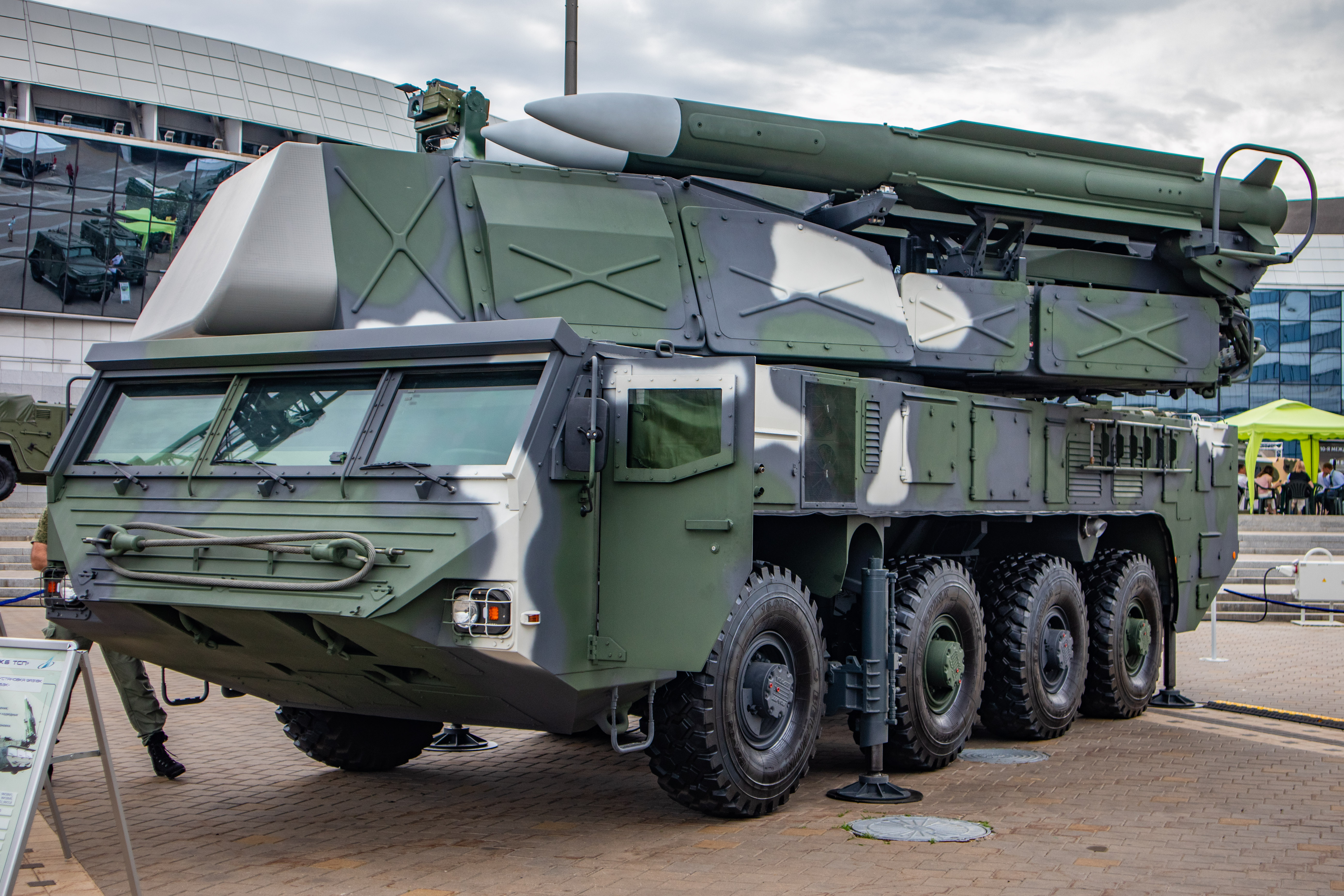

* – Buk-MB: 벨라루스가 2005년 5월 민스크에서 열린 MILEX 전시회에서 선보인 9K37 Buk의 초기 모델에 대한 자체 디지털 업그레이드 패키지이다. Buk-MB는 MZKT 섀시의 새로운 80K6M 우크라이나산 레이더(구형 9S18M1 대신)와 새로운 러시아산 미사일 9M317(Buk-M2와 동일)을 포함한다. Buk-MB는 아제르바이잔에 판매되었다.

* – 라아드 (Ra'ad, 뇌성): 중거리 지대공 미사일 시스템으로, Ta'er 2 미사일을 사용한다. 바퀴형 Buk-M2EK 9M317과 매우 유사한 레이아웃을 가지고 있으며, 2012년 군사 퍼레이드에서 공개되었다.
* – 드니프로 SAM 시스템: Artem Luch Arsenal(키예프) 설계국에서 설계하고 KhAZ(하르키우) 및 Yuzhmash(드니프로) 공장에서 제작한 M1 계열의 소련 카피이다.

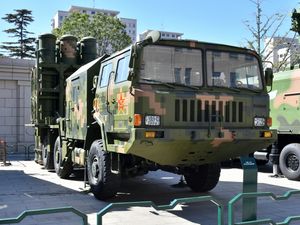

* HQ-16은 중화인민공화국에서 개발한 중거리 세미 액티브 레이더 호밍(SARH) 지대공 미사일이다. HQ-16의 개발은 2005년 구형 Buk-M1 및 Buk-M2 지대공 미사일 시스템을 기반으로 러시아 회사 알마즈-안테이(Almaz-Antey)와 공동 개발로 시작되었다.

5. 미사일

부크(Buk)-M2는 1988년에 개발되어 2008년에 실전배치되었으며, 단거리 탄도 미사일을 요격할 수 있다. 미사일 요격고도는 0.015km에서 25km이다.

미사일 사거리는 다음과 같다:
* 비행기 속도 830m/s(마하 2.4), 고도 10km: 3km ~ 40km
* 비행기 속도 300m/s(마하 0.9): 45km
* 탄도 미사일: 20km
* 순항미사일, 고도 100m: 15km ~ 20km

부크-M2E 시스템의 9М317 미사일은 무게 710kg, 탄두중량 70kg이며, F-15 전투기(접근 시)를 고도 25km, 사거리 50km에서, 랜스 미사일(접근 시)을 고도 16km, 사거리 20km에서 요격할 수 있다. 2016년 현재 미국은 랜스 미사일을 퇴역시키고 에이태킴스 미사일을 배치 중인데, 둘은 성능이 비슷하므로, 부크 미사일의 요격 성능도 비슷할 것으로 추정된다.

9K317M 'Buk-M3' (9K37M3)는 완전히 새로운 하드웨어를 사용하며, 2015년 시험발사를 시작, 2016년에 초도 생산분이 인도되었다. 부크-M3 미사일 1개로 비행기 0.95, 전술 탄도 미사일 0.7, 순항미사일 0.8개를 요격할 수 있다.

Buk-M3는 3000m/s (마하 8.8) 속도의 탄도 미사일까지 요격할 수 있으며, 요격 가능 고도는 0.015km ~ 35km, 사거리는 2.5km ~ 70km이다.

7m ~ 10m 높이로 날아가는 재즘 같은 순항미사일을 35km 거리에서 탐지, 17km ~ 18km 거리에서 요격할 수 있다. Buk-M3 미사일의 속도는 1550m/s이다.

2016년 6월 알마즈-안테이는 카푸스틴 야르 미사일 시험장에서 Buk-M3 미사일로 탄도 미사일을 요격하는 데 성공했다고 밝혔다.

👆

좌우로 밀어서 보기

📌 열 고정 해제

구분	내용
무게	590kg ~ 720kg
고도	25km
사거리	35km (1979년), 50km (1988년), 70km (2015년)
유도방식	액티브 레이다 유도

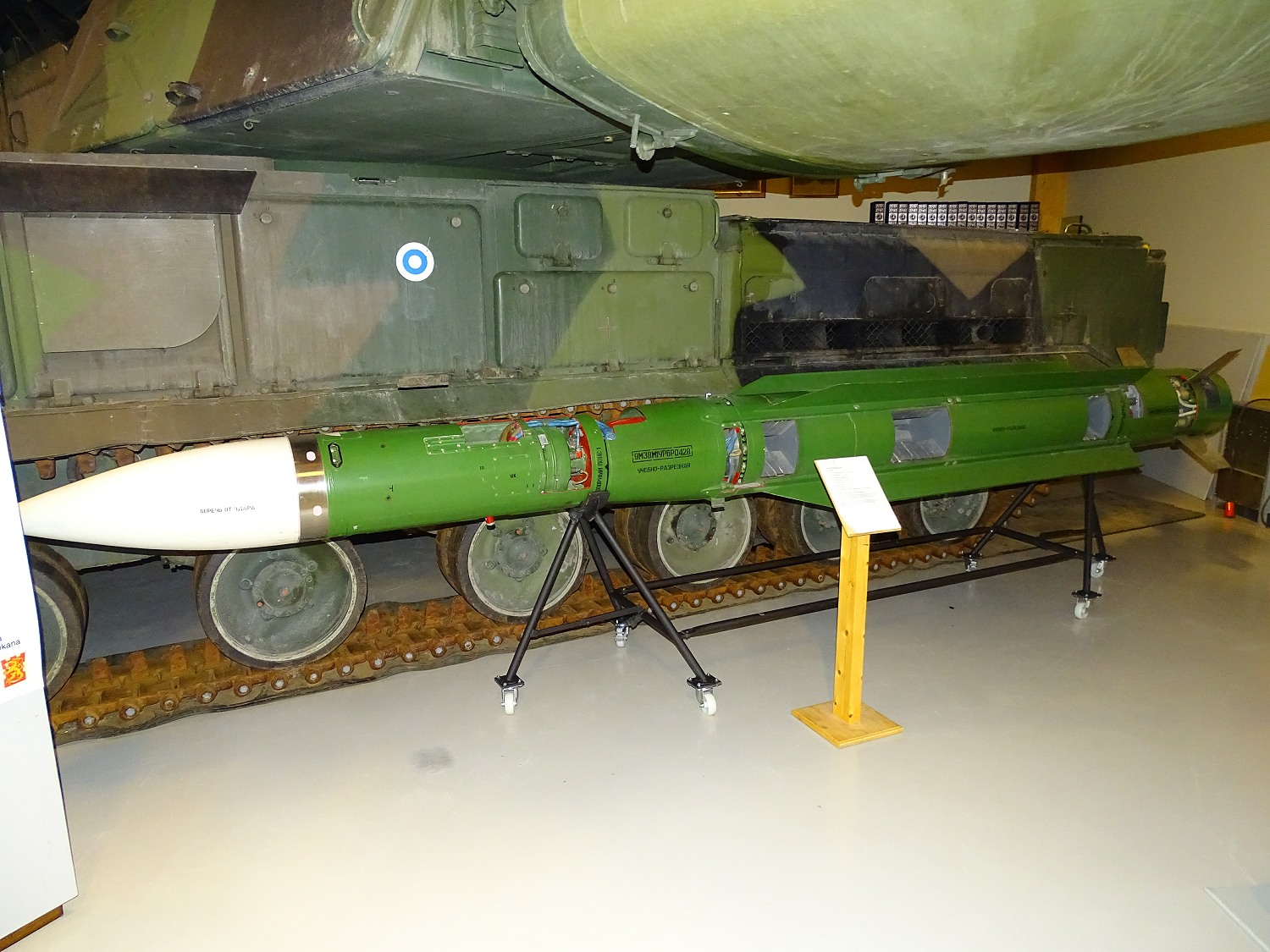

5.1. 9М38 및 9М38M1 미사일

9M38 미사일은 분리 가능한 부품이 없는 단일 단계 X자형 날개 설계를 사용하며, 외형은 미국의 타르타르 및 스탠더드 지대공 미사일 시리즈와 유사하다. 각 미사일의 길이는 5550mm이고 무게는 690kg이며, 레이더 근접 신관에 의해 작동하는 비교적 큰 70kg 탄두를 탑재한다. 미사일의 전방 구획에는 반능동 호밍 레이더 헤드(9E50, 9Э50, 9Э50М1^러시아어), 자동 조종 장치, 전원 및 탄두가 위치해 있다. 선택된 호밍 방식은 비례 항법이었다. 미사일의 일부 요소는 Kub의 3M9과 호환되었으며, 예를 들어 전방 구획의 직경(330mm)은 후방 구획의 직경보다 작았다. 9M38M1은 탄두에 약 8000개의 파편 요소를 포함하며, 이 중 4개 중 1개는 나비 모양이다.

9M38 지대공 미사일은 총 연소 시간이 약 15초인 2단계 고체 연료 로켓 엔진을 사용하며, 연소실은 금속으로 강화되어 있다. 비행 중 중심 분산을 줄이기 위해 연소실은 미사일의 중심에 가깝게 위치하며 더 긴 가스 파이프를 포함한다. 9M38은 점검 없이 최소 10년 동안 사용할 수 있다. 이 미사일은 9Ya266 (9Я266) 수송 컨테이너에 담겨 군대에 인도된다.

5.2. 9M317 미사일

9M317 미사일은 러시아 육군 방공군(PVO)(Buk-M1-2 사용)과 러시아 해군의 함대공 방어(Ezh)를 위해 개발된 공통 미사일이다. 외형은 빔펠 NPO R-37 공대공 미사일과 유사하다.

9M317은 지상 및 해상에서 공기역학, 탄도, 수상 및 레이더 대비 표적을 공격하는 데 사용 가능하다. 예를 들어 전술 탄도 미사일, 전략 순항 미사일, 대함 미사일, 전술, 전략 및 군용 항공기, 헬리콥터 등이 있다. 이 미사일은 OJSC 돌고프루드니 과학 생산 공장(DNPP)에서 설계했다. 최대 교전 표적 속도는 마하 3.49이며, 24G의 가속 과부하를 견딜 수 있다. 육군의 Buk-M1-2 시스템과 해군의 Shtil-1 시스템에서 처음 사용되었다.

9M38M1과 비교했을 때 9M317은 최대 사거리 45km, 고도 25km로 더 넓은 제압 영역과 더 큰 표적 분류를 가지고 있다. 외관상 9M317은 날개 시위가 더 짧다는 점에서 9M38M1과 다르다. 비례 항법 (PN) 표적 방식을 사용하여 반능동 레이다 호밍을 갖춘 관성 보정 제어 시스템을 사용한다.

9M317 미사일은 표적에 접근할 때 능동 호밍을 사용한다.

5.3. 9M317M 및 9M317A 미사일

현재, 9M317M/9M317ME 및 능동 레이다 유도 (ARH) 미사일 9M317A/9M317MAE를 포함한 여러 현대화된 버전이 주문되었다.

NIIP는 2005년에 부크-M1-2A "OKR Vskhod" (Sprout^영어) 내에서 9M317A 미사일의 시험을 보고했다. 9M317A 미사일은 최대 50km의 사거리, 최대 약 25 km (82,000 ft)의 고도, 최대 약 마하 4의 목표 속도를 가진다. 미사일의 무게는 720 kg (1587 lb)으로 약간 증가했다.

부크-M1-2A를 위한 미사일의 Vskhod 개발 프로그램은 2011년에 완료되었다. 이 미사일은 수평선 너머의 목표물을 타격할 수 있는 능력을 사용하여 부크-M1-2A의 생존 능력과 사격 성능을 향상시킬 수 있었다.

2011년에 돌고프루드니 NPP는 이전 미사일에서 개발된 새로운 자율 목표 미사일 시스템 OKR Pensne (pince-nez^영어)의 예비 시험을 완료했다.

5.4. 9M317M(E) 미사일

9M317M(E) 미사일의 무게는 581kg이며, 62kg의 파편 탄두가 포함되어 있다. 이 탄두는 듀얼 모드 레이더 근접 신관에 의해 작동한다. 선체의 크기는 길이 5.18m, 최대 직경 0.36m이다. 3S90M / "슈틸-1" 해상 미사일 시스템에서 사거리는 2.5~32km이다. 표적 고도는 15m에서 최대 15km까지이다. 9M317ME 미사일은 2초 간격으로 발사할 수 있으며, 반응(준비) 시간은 최대 10초이다.

이 미사일은 1단계, 관성 유도, 무선 유도 중간 경로 갱신 및 종말 반능동 레이더 호밍으로 설계되었다.

미사일이 스프링 메커니즘에 의해 발사 컨테이너를 떠난 후 전개될 때 꼬리 표면의 폭은 0.82m이다. 모터 배기구에서 작동하는 4개의 가스 제어 베인이 미사일을 필요한 비행 방향으로 돌린다. 턴오버 기동 후에는 더 이상 사용되지 않으며, 이후의 비행은 움직이는 꼬리 표면을 통해 제어된다. 듀얼 모드 고체 추진 로켓 모터는 미사일에 최대 마하 4.5의 속도를 제공한다.

6. 운용 국가

1990년 이전, 9K37M1E "강가" 발사기는 바르샤바 조약기구 군대에 배치될 예정이었으나, 조약기구의 해체로 인해 배치되지 못했다.

7. 실전 투입 사례

* 압하스 전쟁 (1992–1993): 압하스 분리주의 세력은 러시아군의 지원을 받아 조지아 정부와의 전투에서 부크 미사일 시스템을 사용했다. 1993년 1월 10일에는 아군 사격 사고로 러시아의 부크가 압하스 Aero L-39기를 격추하기도 했다.
* 2008년 남오세티야 전쟁: 조지아는 부크 미사일 시스템을 사용하여 수호이 Su-25 근접 항공 지원기 3대와 투폴레프 Tu-22M 전략 폭격기 1대를 포함한 러시아 항공기 4대를 격추했다고 보고되었다. 미국 관리들은 조지아의 부크-1M이 Tu-22M 격추의 확실한 원인이며, 3대의 Su-25 손실에도 기여했다고 밝혔다.
* 러시아-우크라이나 전쟁:
* 2014년 7월 17일, 우크라이나 동부에서 보잉 777-200ER 말레이시아 항공 17편이 러시아 지원 반군이 발사한 부크 미사일에 격추되어 298명이 사망했다. 2016년 9월 28일, 부크 미사일 제조사 알마즈-안테이는 국제조사단의 조사 결과가 잘못되었으며, 우크라이나군이 미사일을 발사했다고 주장했다.
* 2014년 8월 7일, 친러시아 분리주의 세력이 예나키예보 근처에서 우크라이나 공군 미코얀 MiG-29를 부크 미사일로 격추했다.
* 2018년 다마스쿠스와 호므스 폭격: 시리아 방공군은 미사일 요격에 Buk-M2E를 사용했다. 러시아 국방부는 발사된 29발의 Buk-M2E 미사일이 24발의 요격 미사일을 파괴했다고 밝혔으나, 시리아 인권 관측소는 시리아 방공군이 최소 65발의 미사일을 요격했다고 보도했다. 미국 국방부는 요격된 미사일이 없다고 밝혔다.
* 2021년 7월, 이스라엘 공군 F-16 전투기가 발사한 8발의 유도 미사일 중 7발을 시리아 방공군이 러시아제 판치르-S 및 Buk-M2 시스템으로 격추했다고 러시아 측이 밝혔다.
* 2022년 러시아의 우크라이나 침공: 러시아와 우크라이나 양측 모두 부크 미사일 시스템을 사용하고 있다. 우크라이나는 일부 부크 미사일 시스템에 씨 스패로우 미사일을 장착하도록 개조하고 있다.

8. 한국과의 관계

한국은 패트리어트 미사일, 호크 미사일, 그리고 러시아제 SA-12(천궁-II)를 보유하고 있다. 북한은 SA-11, SA-12를 보유하고 있다. 1992년 삼성물산이 모스크바에서 SA-12 수입계약을 체결한 이후, 미국은 패트리어트 미사일을 구매하지 않고 러시아산 SA-12를 배치하면 상호운용성이 없다는 이유로 미 공군 전투기 철수 가능성을 언급하며 압박했다.

한국은 러시아 불곰사업을 통해 러시아제 무기를 도입하면서 SA-12 (천궁-II) 기술을 습득하여 자체적인 중거리 지대공 미사일 시스템을 개발하는 데 성공했다. 부크 미사일 시스템은 한국의 중거리 지대공 방어 체계 구축 및 운용에 참고가 될 수 있다.
