타이탄 로켓

3. 타이탄 II

타이탄 II는 타이탄 I을 개량한 대륙간 탄도 미사일(ICBM)이자 우주 발사체이다. 1962년 첫 비행에 성공했으며, NASA의 제미니 계획에도 사용되었다.

타이탄 II는 LR-87-5 엔진을 사용하며, 연료로는 접촉점화성 추진제인 사산화 이질소와 A-50 (에어로진 50) 혼합제를 사용한다. 이는 타이탄 I에서 사용했던 RP-1과 액체산소 조합 대신 사용된 것으로, 즉응성을 향상시켰다.

초기 유도 시스템은 AC Spark Plug에서 제작한 관성 측정 장치를 사용했으며, 미사일 유도 컴퓨터(MGC)는 IBM ASC-15였다. 이후 델코 일렉트로닉스의 Universal Space Guidance System (USGS)로 대체되었는데, 이는 Carousel IV IMU와 Magic 352 컴퓨터를 사용했다.^[52] 이 시스템은 1978년 3월부터 타이탄 III 우주 발사체에 이미 사용되고 있었으며, 1981년에 타이탄 II에도 완전히 교체되었다.^[53]

1980년대 후반, 타이탄 II는 미국 정부의 우주 발사체로 활용되었으며, 2003년 10월 18일 캘리포니아주 반덴버그 공군 기지에서 마지막 발사가 이루어졌다.^[54]

3. 1. 타이탄 II 미사일 (ICBM)

3. 1. 1. 사고

3. 2. 타이탄 II GLV (우주 발사체)

3. 3. 타이탄 23G (우주 발사체)

4. 타이탄 III

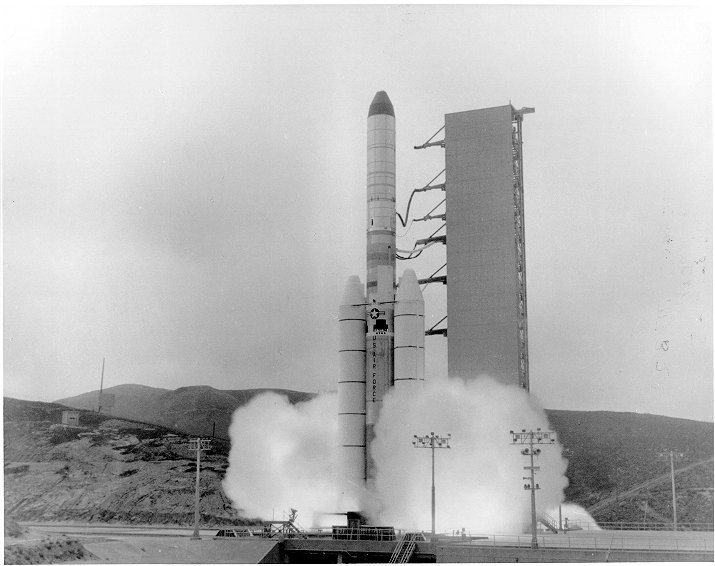

타이탄 II 로켓에 고체 로켓 부스터(SRB)를 추가하여 성능을 향상시킨 타이탄 III는 주로 미국의 군사 위성, 벨라 호텔 핵실험 감시 위성, 정찰 위성(정보 수집용), 그리고 다양한 국방 통신 위성들을 발사하는 데 사용되었다. 미국 공군(USAF)을 위해 개발되었으며, '''프로그램 624A''' ('''SSLS'''), '''표준 우주 발사 시스템''' 등으로도 알려졌다.^[25][26][27]

타이탄 III는 타이탄 II와 유사한 코어를 가졌지만, 다음과 같은 차이점이 있었다.

• 더 두꺼운 탱크 벽과 상단 단의 추가 무게를 지탱하기 위한 연소성 스커트
• 무선 지상 유도
• 상단 단에 배치된 유도 패키지 (존재하는 경우)
• 후퇴 로켓 및 기타 불필요한 ICBM 하드웨어 제거
• 더 긴 연소 시간을 위한 2단 추진제 탱크의 약간 확대

4. 1. 개요

• 더 두꺼운 탱크 벽과 상단 단의 추가 무게를 지탱하기 위한 연소성 스커트
• ICBM 타이탄 II의 관성 유도 대신 무선 지상 유도
• 상단 단에 배치된 유도 패키지(존재하는 경우)
• 후퇴 로켓 및 기타 불필요한 ICBM 하드웨어 제거
• 더 긴 연소 시간을 위한 2단 추진제 탱크의 약간 확대

4. 2. 타이탄 IIIA

4. 3. 타이탄 IIIB

4. 4. 타이탄 IIIC

4. 5. 타이탄 IIID

4. 6. 타이탄 IIIE

• 1975년 바이킹 계획 바이킹 1호 및 2호 발사
• 1977년 보이저 계획 보이저 1호 및 2호 발사

4. 7. 타이탄 34D

4. 8. 상업용 타이탄 III

5. 타이탄 IV

타이탄 IV는 측면에 고체 로켓 부스터를 장착한 확장형 타이탄 III이었다. 센타우르 상단, 미국 공군 관성 상단 로켓 (IUS) 또는 상단 없이 발사할 수 있었다. 이 로켓은 거의 독점적으로 미국 군사 또는 중앙 정보국의 탑재체를 발사하는 데 사용되었다.^[37][38] 1997년 NASA-ESA 카시니 / 호이겐스 우주 탐사선을 토성으로 발사하는 등 순수 과학적 목적으로도 사용되었다. 타이탄 IV의 발사 능력이 필요했던 주요 정보 기관은 국가 정찰국 (NRO)이었다.

생산 당시 타이탄 IV는 미국에서 사용할 수 있는 가장 강력한 무인 로켓이었으며, 비례적으로 높은 제조 및 운영 비용이 소요되었다. 타이탄 IV가 운영될 무렵, 국방부와 NRO는 정찰 위성의 수명 연장과 소련의 내부 붕괴 이후 정찰 수요 감소로 인해 위성 발사 요구가 줄어들었다. 이러한 사건과 기술 발전으로 타이탄 IV 발사 비용은 매우 높아졌다. 추가 비용은 극궤도에 위성을 발사하기 위한 밴덴버그 공군 기지의 타이탄 IV 지상 운영 및 시설에서 발생했다. 타이탄 IV는 비극궤도 발사에 자주 사용되는 플로리다의 케이프커내버럴 우주군 기지에서도 발사되었다.^[37][38]

5. 1. 개요

5. 2. 타이탄 IVA & IVB

6. 타이탄 V (제안)

타이탄 V는 타이탄 IV의 확대 개량형으로 제안된 우주 발사체로, 여러 설계가 제안되었다. 그중 하나는 약 40823.28kg의 탑재량을 들어 올릴 수 있는 것이었다.^[39] 다른 설계는 액체 산소/액체 수소 추진제를 사용하는 극저온 1단계를 사용하는 것이었다.^[40] 그러나 타이탄 V는 실제로 제작되지 않았고, 대신 아틀라스 V EELV가 생산을 위해 선택되었다.

7. 퇴역

1980년대 중반, 애리조나, 아칸소, 캔자스에 배치되었던 54기의 타이탄 II 미사일^[21]은 50기의 MX "피스키퍼" 고체 연료 로켓 미사일로 대체되었으며, 마지막 타이탄 II 사일로는 1987년 5월에 폐쇄되었다.^[22] 퇴역한 대부분의 타이탄 II ICBM은 개조되어 공군 우주 발사체에 사용되었으며, 완벽한 발사 성공 기록을 세웠다.^[41]

궤도 발사의 경우, 액체 수소 또는 RP-1 연료를 사용하는 액체 산소 추진 로켓을 사용하는 것이 더 높은 성능을 가지며, 히드라진과 사산화 이질소는 높은 비용과 독성으로 인해 특별한 관리가 필요하다는 점도 고려해야 했다. 록히드 마틴은 더 비싼 타이탄 대신 아틀라스 로켓 제품군을 확장하기로 결정했으며, 러시아의 프로톤 로켓과 보잉이 제작한 신형 델타 IV급 중대형 발사체에 대한 발사 판매를 위한 합작 투자를 진행했다. 타이탄 IVB는 마지막으로 운용된 타이탄 로켓으로, 2005년 4월 30일 케이프 커내버럴에서 마지막에서 두 번째 발사를 했으며, 2005년 10월 19일 반덴버그 우주군 기지에서 국가정찰국을 위한 USA-186 광학 영상 위성을 탑재하여 마지막 발사를 했다.

2005년을 기점으로 타이탄 시리즈는 모두 퇴역했다. 마지막 케네디 우주 센터에서의 타이탄 로켓 발사는 2005년 4월 29일에, 반덴버그 우주군 기지에서 마지막 발사는 2005년 10월 19일에 성공했다.

타이탄은 독성이 강하고 취급에 세심한 주의가 필요한 히드라진과 사산화 이질소를 사용하고 있으며, 액체 수소나 RP-1을 연료로, 액체 산소를 산화제로 사용하는 고성능 로켓에 비해 훨씬 고비용이다. 미국 공군은 차세대 일회용 로켓 계획(EELV)을 추진했다. 이를 받아 타이탄 시리즈의 제조사인 록히드 마틴은 아틀라스 로켓을 강화하여 아틀라스 V를 개발함과 동시에, 기존에 타이탄이 담당하던 중규모에서 대규모의 중량물 발사에는 각각 합작 사업으로 러시아의 프로톤 로켓이나 보잉사의 델타 IV를 사용하기로 결정했다.
