펄스 부호 변조

3. 종류

• 리니어 PCM (선형 PCM): 선형 양자화를 사용한 방식이다. CD-DA, DVD-Audio, 일부 DVD-Video, BD-Video, PlayStation 3용 게임 소프트웨어 등에서 채용되고 있다.^[5]
• ADPCM(적응 차분 PCM): 차분 부호화와 양자화 폭의 적응적 제어를 통해 품질을 크게 떨어뜨리지 않고 데이터량을 압축하는 PCM이다. 1990년대의 아케이드 게임 등에서 채용되었다.
• DPCM(차분 PCM): 차분 부호화만을 사용하여 데이터량을 압축하는 PCM이다. 패밀리 컴퓨터의 음원 칩의 한 기능으로 채용되었다.
• 절선 양자화를 사용한 PCM: 초기 PCM 프로세서(1977년 출시된 소니 PCM-1 등)나 NT에서 채용된 다이내믹 레인지 압축을 위한 양자화 방식이다. 3절선, 5절선 등 제품마다 고려하는 절선의 수에 차이가 있으며, 다이내믹 레인지 확장 후 상당 비트 수도 다르다(고려하는 절선의 수가 많을수록 다이내믹 레인지는 개선되지만, 절선이 많은 만큼 비용도 많이 든다).
• 대수 양자화를 사용한 PCM: 전화망(μ-law나 A-law)과 DAT의 LP 모드 등에서 채용되고 있다. 디지털 버전의 컴팬딩이다.
• 부동 소수점을 사용한 PCM: 부동 소수점을 사용한 PCM이다. 가청 영역을 -1.0에서 1.0으로 정하고 있지만, 외부 영역인 -∞에서 -1.0과 1.0에서 ∞의 파형도 찌그러뜨리지 않고 유지할 수 있다. 따라서, 적절한 곳에서 사용하면 음 깨짐에 의한 클리핑 노이즈를 방지할 수 있는 경우가 있다. 비정규화수라는 예외를 제외하고 유효 숫자가 항상 일정하므로, 음량의 크기에 따라 양자화 왜곡에 의한 찌그러짐이 변하지 않는 장점도 있다. 미디어 플레이어의 내부 처리나, DAW의 내부 처리와 작업 중인 프로젝트 파일에서 본 형식이 채용되는 경우가 많다.

4. 변환 과정

5. 기술적 특징

PCM 방식은 종래의 아날로그 전송과 달리 디지털 전송이므로, 중계기에서 펄스의 유무를 판별하여 신호를 재생할 수 있어 전송 과정에서 발생하는 왜곡을 최소화하고, 잡음에 강하며 전송 품질이 우수하다.^[19] 주파수 분할 방식에 비해 단국 장치가 간단하여 경제적이며, 시분할 다중화(TDM) 방식을 통해 하나의 전송로를 여러 사용자가 공유할 수 있어 효율적이다.^[19]

PCM은 아날로그 신호를 표본화 및 양자화하여 수열로 출력한다. 표본화 주파수가 높고 양자화 비트 수가 많을수록 원음에 가까운 고품질의 데이터를 얻을 수 있지만, 데이터 용량이 커지는 단점이 있다.

6. 노이즈 및 왜곡

• 표본화 잡음 (접힘 잡음): 표본화 정리에 따르면, 입력 신호의 최고 주파수의 2배 이상으로 표본화해야 한다. 그렇지 않으면 고주파 신호가 나이퀴스트 주파수 아래에서 앨리어싱되어 저주파 신호로 잘못 인식된다.^[40] 오버샘플링은 디지털 필터로 원 신호를 더 높은 표본화 주파수로 변환하여 접힘 잡음을 고주파 대역으로 이동시킨 후, 아날로그 변환과 로패스 필터로 제거하는 방식이다.

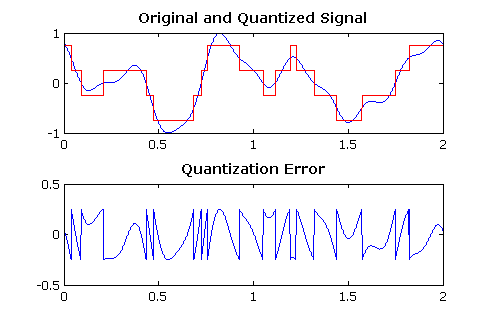

• 양자화 왜곡: 아날로그 신호를 디지털 값으로 변환할 때 반올림으로 인해 양자화 오차가 발생하며, 이를 양자화 잡음이라고 한다.^[40] 양자화 비트 수를 늘리면 오차를 줄일 수 있다.
• 클리핑 노이즈: 입력 신호가 가청 영역(최대 음량)을 초과하면 파형이 잘려나가면서 발생하는 노이즈이다. 녹음 시 적절한 음량을 유지해야 한다.

7. 응용 분야

PCM은 다양한 분야에서 활용되고 있다.

• '''오디오:''' 컴팩트 디스크(CD)는 1982년에 출시되면서 PCM을 소비자 오디오 응용 분야에 도입했다.^[21] CD는 44.1kHz의 샘플링 주파수와 16비트 해상도를 사용하며, 디스크당 최대 80분 분량의 스테레오 오디오를 저장한다.
• '''DVD 및 블루레이:''' 1995년 이후 DVD, 2006년 이후 블루레이 표준의 일부로 LPCM이 정의되었다.^[29][30][31]

• '''게임:''' 게임 콘솔(플레이스테이션, 엑스박스 등) 및 PC 게임에서는 효과음, 배경 음악 등에 PCM 또는 압축된 PCM을 사용한다.

7. 1. 통신

7. 2. 오디오

7. 3. 게임

• 플레이스테이션 3용 게임 소프트웨어: 최대 7.1채널(48kHz/16bit)까지 지원한다. 최근의 PS3용 소프트웨어는 리니어 PCM 5.1채널과 돌비 디지털 5.1채널 사운드를 수록한 경우가 많으며, 규격상 멀티 채널 서라운드는 돌비 디지털 5.1채널만 지원하는 Xbox 360용 소프트웨어에 대한 장점이 되고 있다. 7.1채널을 수록한 것은 특히 사운드에 신경 쓴 소프트웨어인 경우가 많으며, 그 대부분은 SCE 제품인 경우가 많다.
• Xbox 360용 게임 소프트웨어: 최대 2채널 스테레오까지 지원한다. 돌비 디지털 5.1채널로 게임 사운드를 수록하지 않은 Xbox 360용 소프트웨어는 모두 리니어 PCM 2채널로 사운드를 수록한 것으로 추정된다. 돌비 디지털 2채널일 가능성은 낮다.

8. 소프트웨어 기술

소프트웨어 믹서는 여러 개의 가상 PCM 음원을 소프트웨어적으로 작동시켜 믹싱하여 출력하는 기술이다. 최근 반도체 소자의 처리 속도 향상으로 더욱 풍부한 표현이 가능해졌다. DirectX에서 음성 데이터에 음계를 부여하는 기능, 소프트웨어 MIDI 음원 등이 이 기술을 기반으로 한다.^[45] 가정용 게임기 중에서는 게임보이 어드밴스가 이 기술을 사용하며, 플레이스테이션 2 등은 거의 사용하지 않는다.

PCM 음원이 없는 하드웨어에서는 CPU 제어를 통해 PCM 데이터를 재생하기도 한다. 네오지오 포켓, 광속선 등은 단독 DAC를 탑재했고, 메가 드라이브와 PC 엔진은 음원 일부를 DAC로 사용했다.

하드웨어를 정밀 제어하여 발성이 가능한 하드웨어를 DAC로 간주하고 음성을 재생하는 기법도 있다. 삐 소리용 하드웨어로 펄스 폭 변조를 하거나, 구형파 출력을 DAC로 간주하여 PSG에 의한 PCM 재생을 시도하기도 한다.^[46] X68000에서는 OPM에 구형파를 정의하고, 8채널 출력 포트를 이용하여 최대 모노럴 50kHz, 스테레오 25kHz 전후의 샘플링 주파수 재생을 가능하게 한 소프트웨어도 존재한다.^[47] DAC로서는 비선형 지수적 특징을 가지는 등, 원래 상정하지 않은 하드웨어이므로 재생 음질은 낮아지기 쉽다.

파형 메모리 음원에서 1주기마다 파형을 갱신하여 PCM을 재생하는 소프트웨어도 존재한다.
