S-300 미사일 시스템

1. 개요

S-300 미사일 시스템은 1978년 소련에서 개발된 장거리 지대공 미사일 시스템으로, 다양한 변종을 통해 항공기, 순항 미사일, 탄도 미사일 등 다양한 표적을 요격할 수 있다. S-300은 지속적인 개량을 통해 성능을 향상시켜왔으며, S-300P, S-300F, S-300V 등 여러 계열로 나뉜다. S-300은 러시아를 비롯한 여러 국가에서 운용 중이며, 2022년 러시아의 우크라이나 침공 등 실전에서도 사용되었다.

2. 역사와 업그레이드

S-300은 1978년 최초 버전(S-300P)이 실전 배치된 이후 지속적으로 개량되어 성능이 향상되었다. S-300P는 패트리어트 미사일 시스템과 비교되는데, 더 크고 무거우며 미사일 사거리가 더 길다. 두 시스템 모두 여러 목표물을 동시에 탐지, 추적, 요격할 수 있으며, 하나의 위상 배열 레이더를 통해 미사일을 유도하고, 이동식이라는 공통점을 가진다. 또한, 수명 주기 동안 미사일 정비가 불필요하다는 점도 동일하다.

S-300P의 초기형인 S-300PT는 1978년에 5V55K 미사일을 탑재하고 실전 배치되었으며, 유효사거리는 5km~47km, 고도는 25m~30km였다. 이후 S-300PMU-2 Favorit은 1997년에 소개되었으며, 48N6E2 미사일을 사용하여 사거리가 195km로 늘어났다. 이 시스템은 중거리 탄도 미사일 요격 능력도 갖추고 있다.

1999년에 소개된 S-300PMU-1 9M96은 여러 종류의 미사일을 단일 시스템에서 혼용할 수 있게 되었으며, 9M96E1과 9M96E2라는 새로운 두 종류의 소형 미사일을 사용할 수 있게 되었다.

S-300V는 탄도 미사일 요격에 특화된 버전으로 1983년에 실전 배치되었다. S-300V (미사일과 발사기를 포함한 시스템 전체의 형식명은 9K31)에는 9M82 (SA-12B Giant) 계열 (대 중거리 탄도 미사일)과 9M83 (SA-12A Gladiator) 계열 (대 단거리·준중거리 탄도 미사일)이 있다.

S-300 시리즈의 발전형으로 S-400 (SA-21 Growler)가 개발되었다.

다음은 S-300 미사일의 제원을 정리한 표이다.

2.1. S-300P 계열

S-300P는 S-300 미사일 시스템의 초기 계열로, 항공기 및 순항 미사일 요격을 주 목적으로 하며, 제한적인 탄도 미사일 요격 능력을 갖는다. 1975년에 생산이 시작되었고, 1978년에 S-300P 변형에 대한 시험이 완료되었다.

S-300P 시스템은 다음과 같은 주요 특징을 기준으로 다양한 버전으로 개량되었다.

* 미사일 종류
* 레이다 성능
* 전자전 (ECM) 방어 성능
* 사정 거리
* 단거리 탄도탄 대응 능력
* 저고도 비행 물체 대응 능력

S-300P는 패트리어트 시스템과 비교되는데, S-300P는 더 크고 무거우며 미사일 사거리가 더 길다. 두 시스템 모두 여러 목표물을 동시에 탐지, 추적, 요격할 수 있으며, 하나의 위상 배열 레이더를 통해 미사일을 유도하고, 이동식이라는 공통점을 가진다. 또한, 수명 주기 동안 미사일 정비가 불필요하다는 점도 동일하다.

S-300P 계열에는 다음과 같은 주요 버전이 있다.

* S-300PT (SA-10A): 초기 생산형으로, 수동 전자 주사식 배열 레이더와 열발사 방식을 사용했다.
* S-300PS/S-300PM (SA-10B): 핵탄두 장착이 가능한 버전으로, 이동식 발사대와 이동식 레이더 및 지휘소 차량을 도입했다.
* S-300PMU (SA-10C): 수출용 현대화 버전으로, 다양한 미사일과 레이더를 사용한다.
* S-300PMU-1 (SA-20A): 48N6 계열 미사일을 처음으로 사용하고, 추력 벡터링 기능을 갖춘 9M96E1/E2 미사일을 도입했다.
* S-300PMU-2 (SA-20B): 사거리가 195km로 향상된 버전으로, 단거리 탄도 미사일 및 중거리 탄도 미사일 요격 능력을 갖는다.

2012년까지 S-300P 시스템의 총 생산량은 발사대 3,000대, 미사일 28,000기였다.

2.1.1. S-300PT (SA-10A)

S-300PT(С-300ПТ^러시아어, NATO 보고명칭 SA-10A Grumble A)는 S-300의 초기 버전이다. "P"는 PVO-Strany(противовоздушная оборона–страны^러시아어, 즉 국가 방공)를 의미한다. 1987년에는 이 시스템이 80대 이상 활성화되어 주로 모스크바 주변에 배치되었다. S-300PT 부대는 36D6 (NATO 보고명칭 Tin Shield) 감시 레이더, 30N6 (FLAP LID) 사격 통제 시스템, 5P85-1 발사 차량으로 구성된다. 5P85-1 차량은 세미 트레일러 트럭이다. 76N6 (CLAM SHELL) 저고도 탐지 레이더도 일반적으로 부대의 일부이다.

S-300PT는 수동 전자 주사식 배열 레이더를 탑재했으며, 단일 사격 통제 시스템으로 여러 표적을 교전할 수 있었다. 이 초기 시스템은 반 이동식이었기 때문에 발사 준비에 1시간 이상이 소요되었다. 미사일 열발사 시스템으로 인해 이동식 발사대 (TEL)가 손상될 위험이 있었다.

원래는 추적-미사일 방식 (TVM) 유도 시스템을 사용할 예정이었다. 그러나 TVM 시스템은 500m 이하의 표적을 추적하는 데 문제가 있어, 침투하는 적 방공망 제압 (SEAD) 항공기가 지형 엄폐를 효과적으로 사용하여 추적을 회피할 수 있었다. 저고도 표적 추적을 개선하기 위해, 지령 유도 시스템이 비행 초기 단계에서 미사일을 유도하도록 추가되었다. 이를 통해 최소 교전 고도를 25m로 설정할 수 있었다.

S-300PT-1 및 S-300PT-1A는 새로운 5V55KD 미사일과 콜드 런치 방식을 사용하여 초기 S-300PT 시스템을 점진적으로 업그레이드한 것이다. 시스템 설치 시간은 30분으로 단축되었고, 탄도 궤적 최적화를 통해 5V55KD의 사거리는 최대 75km에 달했다.

2.1.2. S-300PS/S-300PM (SA-10B)

1985년에 도입된 S-300PS/S-300PM (NATO 보고명: SA-10B Grumble B)은 핵탄두 장착이 가능한 유일한 버전으로 알려져 있다. 이 모델은 MAZ-7910 8×8 트럭을 기반으로 한 최신 TEL과 이동식 레이더 및 지휘소 차량을 도입했다. 또한, 새로운 5V55R 미사일을 사용하여 최대 교전 범위를 75km로 늘리고 종말 반능동 레이다 유도 (SARH) 유도 모드를 도입했다. 이 시스템의 감시 레이더는 30N6으로 지정되었다.

이 버전에서는 자주식 TEL과 피견인식 TEL 간의 구분이 도입되었다. 피견인식 TEL은 5P85T로 지정되었고, 이동식 TEL은 5P85S와 5P85D였다. 5P85D는 5P85S "마스터" TEL에 의해 제어되는 "슬레이브" TEL이었다. "마스터" TEL은 캐빈 뒤에 있는 대형 장비 컨테이너로 식별할 수 있으며, "슬레이브" TEL에서는 이 구역이 밀폐되지 않고 케이블 또는 예비 타이어 보관에 사용된다.

2.1.3. S-300PMU

S-300PMU(С-300ПМУ^러시아어, NATO 보고명: SA-10C Grumble C)는 1985년에 개발이 완료된 S-300의 수출용 현대화 버전이다. PMU 버전은 5V55K(사거리 45km ~ 47km) 및 5V55R(사거리 75km ~ 90km) 미사일과 함께 배치되었다. S-300PMU 단지에 사용된 레이더로는 30N6 (NATO: "Flap Lid") 목표물 교전 레이더, 76N6 (NATO: "Clam Shell") 저고도 탐지 레이더, ST-68U (NATO: "Tin Shield") 3D 탐색 레이더가 있었다. 64N6 (NATO: "Big Bird") 레이더는 연대 지휘소에서 탐색 레이더로 사용되었다(S-300PMU 연대는 일반적으로 3개의 미사일 포대로 구성). S-300PMU는 최소 0.2m²의 레이더 단면적을 가진 목표물과 25m에서 27000m 사이의 고도에서 최대 1300m/s의 속도를 가진 목표물을 교전할 수 있었다. 또한 최대 30km의 거리에서 지상 목표물도 교전할 수 있었다.

2.1.4. S-300PMU-1/2 (SA-20A/B)

S-300PMU-1 (С-300ПМУ-1^러시아어, NATO 보고명칭 SA-20A Gargoyle)는 1993년에 처음 등장했으며, 육상 기반 시스템에서 처음으로 새롭고 더 큰 48N6 계열 미사일을 사용했다. S-300PM 버전의 속도 증가, 사거리 증가, SAGG 유도, ABM 능력 등 모든 성능 개선 사항을 유지했다. 탄두는 해상 버전보다 약간 작으며 143kg이다. 이 버전은 또한 새롭고 더 성능이 향상된 30N6E TOMB STONE 레이더를 도입했다.

S-300PMU-1은 5V55R 및 48N6E 미사일 외에도 9M96E1 및 9M96E2의 두 가지 새로운 미사일을 사용할 수 있다. 두 미사일 모두 이전 미사일보다 훨씬 작으며, 각각 330kg과 420kg이며 더 작은 24kg 탄두를 탑재한다. 9M96E1의 교전 거리는 1km 에서 40km이고, 9M96E2의 교전 거리는 1km 에서 120km이다. 여전히 발사대(TEL)당 4발씩 탑재된다. 가스 역학 시스템을 사용하여 훨씬 작은 탄두에도 불구하고 뛰어난 명중률(P_k)을 가질 수 있다. P_k는 두 미사일 모두 전술 탄도 미사일에 대해 0.7로 추정된다. S-300PMU-1은 일반적으로 83M6E 지휘 및 통제 시스템을 사용하지만, 구형 Baikal-1E 및 Senezh-M1E CCS 지휘 및 통제 시스템과도 호환된다. 83M6E 시스템은 64N6E (BIG BIRD) 감시/탐지 레이더를 통합한다. 사용되는 화력 통제/조명 및 유도 레이더는 30N6E(1)이며, 선택적으로 76N6 저고도 탐지 레이더 및 96L6E 전고도 탐지 레이더와 짝을 이룰 수 있다. 83M6E 지휘 및 통제 시스템은 자가 추진 5P85SE 차량과 5P85TE 견인 발사대 모두 최대 12개의 TEL을 제어할 수 있다. 일반적으로 40V6M 견인 차량과 같이 안테나 기둥을 들어 올리기 위한 지원 차량도 포함된다.

중국은 S-300PMU-1의 자체 버전을 개발했으며, 이를 HQ-15라고 한다.

S-300PMU-2 Favorit (С-300ПМУ-2 Фаворит^러시아어, NATO 보고명칭 SA-20B Gargoyle)는 1997년에 도입(1996년 완성)되었으며, 48N6E2 미사일을 도입하여 사거리가 195km로 향상된 S-300PMU-1의 업그레이드 버전이다. 이 시스템은 단거리 탄도 미사일뿐만 아니라 중거리 탄도 미사일에도 대응할 수 있는 것으로 보인다. 54K6E2 지휘소 차량과 64N6E2 감시/탐지 레이더로 구성된 83M6E2 지휘 및 통제 시스템을 사용한다. 30N6E2 화력 통제/조명 및 유도 레이더를 사용한다. S-300PMU-1과 마찬가지로, 12개의 TEL을 제어할 수 있으며, 5P85SE2 자가 추진 발사대와 5P85TE 트레일러 발사대를 혼합하여 사용할 수 있다. 선택적으로 96L6E 전고도 탐지 레이더와 76N6 저고도 탐지 레이더를 사용할 수 있다.

2.2. S-300F 계열

S-300F 계열은 S-300P를 기반으로 해상에서 운용할 수 있도록 개발된 함재형(해군 버전)이다.

S-300F 포르트(С-300Ф)는 1984년 알타이르 해양 전자 연구소에서 개발되었다. 5V55RM 미사일을 사용하며, 슬라바급, 키로프급 등에 설치되었다. 수출형은 리프(Риф)로 불린다.

S-300FM 포르트-M(С-300ФМ)은 1990년에 도입되었으며, 키로프급 순양함 표트르 벨리키^러시아어에만 탑재되었다. 48N6 미사일을 사용하며, 단거리 탄도 미사일 요격 능력을 갖추고 있다. 중국은 2002년에 Rif-M 시스템 2개를 구매하여 051C형 구축함에 설치했다.

2.2.1. S-300F (SA-N-6)

S-300F 포르트(С-300Ф, DoD 지정 SA-N-6, F는 Флотская^러시아어 또는 해군을 의미)는 1984년에 알타이르 해양 전자 연구소(Marine Scientific Research Institute of radioelectronics)에서 개발된 S-300P 시스템의 최초 함대(해군) 기반 버전이다. 5V55RM 미사일을 사용하며, 사거리는 90km, 최대 목표 속도는 마하 4, 교전 고도는 25m에서 25000m이다. TOP SAIL, TOP STEER, TOP PAIR, 3R41 볼나(TOP DOME) 레이더를 사용하며, 종말 유도 SARH 모드를 갖춘 지령 유도를 사용한다. 카라급에 처음 설치 및 해상 시험을 했으며, 슬라바급과 키로프급에도 설치되었다. 8발(슬라바급) 또는 12발(키로프급)의 미사일을 탑재한 회전식 발사기가 선체 아래에 설치되어 있다. 수출 버전은 리프(Риф, '암초'라는 뜻)로 알려져 있다. NATO 명칭은 'Grumble'이다.

2.2.2. S-300FM (SA-N-20)

S-300FM 포르트-M(러시아어: С-300ФМ, 미 국방부 지정 SA-N-20)은 키로프급 순양함 Пётр Великий^러시아어에만 탑재된 해군용 시스템으로, 48N6 미사일을 사용한다. 1990년에 도입되었으며, 미사일 속도는 마하 6, 최대 목표 교전 속도는 마하 8.5, 탄두 무게는 150kg이다. 교전 범위는 5km~150km이고, 고도는 10m~27km이다. 새로운 미사일은 미사일 추적 유도 방식을 도입했고 단거리 탄도 미사일을 요격할 수 있다. 이 시스템은 TOP DOME 레이더 대신 TOMB STONE MOD를 사용한다. 수출 버전은 Rif-M이라고 불린다. 2002년에 중국은 Rif-M 시스템 2개를 구매하여 051C형 구축함 방공 유도 미사일 구축함에 설치했다.

2.3. S-300V 계열 (SA-12)

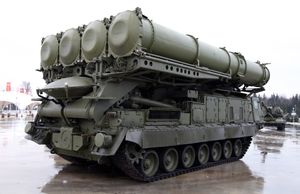

S-300V는 9M83 미사일을 시작으로 1983년에 실전 배치되었으며, 1988년에 완전 통합되었다. 9K81 S-300V 안테이-300 (9К81 С-300В Антей-300^러시아어 – 안타이오스에서 유래, NATO 보고명 SA-12 Gladiator/Giant)은 안테이사에서 제작되었으며, 9M82 및 9M83 미사일은 NPO 노바토르에서 설계되었다. V는 보이스카(Voyska)(육군)를 의미한다. 2K11 크루그를 대체하여 탄도 미사일, 순항 미사일 및 항공기에 대한 방어를 제공하는 최상위 육군 방공 시스템으로 설계되었다. 9M83(SA-12A Gladiator) 미사일은 최대 교전 거리가 약 75km인 반면, 9M82(SA-12B Giant) 미사일은 최대 100km까지, 고도 32km까지의 목표물을 요격할 수 있다. 두 경우 모두 탄두는 약 150kg이다.

S-300V는 탄도 미사일 요격 (ABM) 임무에 더 중점을 두고 있으며, 전용 9M82(SA-12B Giant) 탄도 미사일을 사용한다. 이 미사일은 더 크며 각 TELAR에 두 개만 탑재할 수 있다. 또한 대대 수준의 9S19 하이 스크린 위상 배열 레이더와 같은 전용 ABM 레이더를 갖추고 있다. 일반적인 S-300V 대대는 목표 탐지 및 지정 부대, 유도 레이더 및 최대 6대의 TELAR로 구성된다. 탐지 및 지정 부대는 9S457-1 지휘소, 9S15MV 또는 9S15MT 빌 보드 전방위 감시 레이더, 9S19M2 하이 스크린 섹터 감시 레이더로 구성된다. S-300V는 9S32-1 그릴 팬 다중 채널 유도 레이더를 사용한다. 시스템과 함께 4가지 유형의 미사일 발사 차량을 사용할 수 있다:

* 미사일을 수송할 뿐만 아니라 발사하고 유도하는 (레이더 조명 및 조준 포함.) 수송 발사대 및 레이더 (TELAR) 차량. 두 가지 모델: 9M83 글래디에이터 미사일 4기를 탑재한 9A83-1 TELAR과 9M82 자이언트 미사일 2기를 탑재한 9A82 TELAR.
* 미사일을 수송하고 TELAR을 재장전할 수 있으며 TELAR의 제어하에 미사일을 발사할 수 있는 발사기/로더 차량(LLV). 9M83 글래디에이터 미사일 2기를 탑재한 9A84 LLV와 9M82 자이언트 미사일 2기를 탑재한 9A85 LLV의 두 가지 모델.

S-300V 시스템은 상위 레벨 지휘소 시스템 9S52 폴리아나-D4에 의해 제어되어 부크 미사일 시스템과 여단을 통합할 수 있다.

중국은 S-300V의 자체 버전인 HQ-18을 제작했다.

S-300VM (안테이 2500)은 S-300V의 업그레이드 버전으로, 새로운 지휘소 차량인 9S457ME와 다양한 신형 레이더(9S15M2, 9S15MT2E, 9S15MV2E 전방위 감시 레이더, 9S19ME 섹터 감시 레이더)로 구성되어 있다. 업그레이드된 유도 레이더는 GRAU 색인 9S32ME를 갖추고 있다. 이 시스템은 최대 6대의 TELAR, 9A84ME 발사기(최대 4발의 9M83ME 미사일)와 각 발사기에 할당된 최대 6대의 발사기/로더 차량(각 2발의 9M83ME 미사일)을 사용할 수 있다. 안테이-2500 복합체는 S-300 계열과 별도로 개발된 수출형으로, 베네수엘라에 수출되었으며 수출 가격은 약 10억 달러로 추정된다. 이 시스템은 기본형과 개량형의 두 가지 버전의 미사일 한 종류를 사용하며, 사거리를 두 배로 늘리는 서스테이너 단계를 갖추고 있다(최대 200km 또는 최대 250km). 다양한 조합으로 최대 24대의 항공기 또는 16개의 탄도 표적을 동시에 교전할 수 있다.

S-300VM은 순항 미사일, 항공기, 탄도 표적을 동시에 교전할 수 있는 세계 최초의 시스템이며, 간섭의 영향을 받는 표적에 대응하기 위한 사설 레이더도 포함하고 있다.

2.3.1. S-300V

1984년에 실전 배치되었다.

9M83 요격미사일 한 발을 발사했을 경우, 격추될 확률은 다음과 같다.

2.3.2. S-300VM (SA-23)

S-300V4는 S-300VMD라고도 불린다.

이 시스템은 AWACS 항공기와 같이 고가치의 공중 표적을 장거리에서 요격하기 위해 개발되었다.

NPO Novator 9M82MD S-300V4 미사일은 마하 7.5에서 400km, 마하 9에서 350km의 사거리를 가지며, 매우 높은 고도에서도 기동 표적을 파괴할 수 있다.

수출용 버전은 Antey-4000으로 판매된다.

2.3.3. S-300V4

S-300V4는 S-300VMD라고도 불리며, 장거리에서 고고도 표적을 요격할 수 있도록 개발되었다.

3. 구성 요소

S-300은 미사일 발사대, 다기능 레이더 차량, 지휘 통제 차량, 정비 차량, 보급 차량 등으로 구성된 방공 시스템이다.

미사일은 유지 보수가 필요 없는 발사통(캐니스터)에 보관되어 차량으로 운반되며, 발사 시에는 발사통을 수직으로 세운다. 미사일은 콜드 론치(cold launch) 방식으로 수직 발사된다.

발사기는 크게 바퀴형과 궤도형으로 나뉜다.

* 바퀴형 발사대: 우랄-375 트럭으로 견인되는 5P85T 견인식 발사기와 스커드 B단거리 탄도 미사일용 MAZ-543 트럭을 개조한 5P85S 자주식 발사기가 있다. 5P85D는 5P85S "마스터" TEL에 의해 제어되는 "슬레이브" TEL이다.
* 궤도형 발사대: T-80 전차와 동일한 섀시를 이용한 / 궤도식 자주 발사기가 있다. 9A82/9A83 발사대는 S-300V 계열에 해당한다.

5P85T/5P85S 발사기는 S-300P(SA-10)용, 9A82/9A83 발사기는 S-300V(SA-12A/B)용이다. 5P85T/5P85S 발사기에는 4발, 9A82 발사기에는 9M82 2발, 9A83 발사기에는 9M83 4발이 탑재된다.

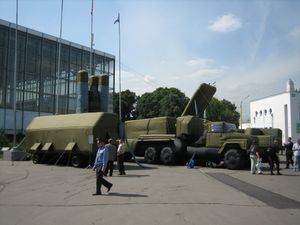

설치형 미끼로서 각 차량의 실루엣을 본뜬 팽창식 더미도 존재한다.

S-300은 탐지, 추적 및 유도 기능을 위해 다양한 레이더를 사용한다.

3.1. 미사일

S-300은 다양한 종류의 미사일을 사용하며, 개조 사항에 따라 여러 버전이 존재한다. 각 미사일은 사거리, 속도, 탄두 무게 등에서 차이를 보인다.

초기 버전은 100kg 탄두를 사용했으며, 이후 중거리 탄두는 133kg, 최신 탄두는 143kg으로 증가했다. 모든 탄두는 접촉 신관과 근접 신관을 갖추고 있다. 미사일 자체 무게는 1450kg에서 1800kg 사이이다. 미사일은 발사 튜브에서 로켓 모터가 점화되기 전에 캐터펄트로 발사되며, 이때 가속도는 100G (1km/s²)에 달한다. 미사일은 수직으로 발사된 후 목표물을 향해 날아가므로, 발사 전에 목표물을 향해 미사일을 조준할 필요가 없다.

Flap Lid A 레이다는 동시에 4발의 미사일을 유도하여 4개의 목표물을 요격할 수 있었고, 24개의 목표물을 동시에 추적할 수 있었다. Flap Lid B 레이다는 목표물 하나당 두 발의 미사일을 유도하여 동시에 12개의 목표물을 요격할 수 있다. 최대 마하 2.5 속도의 목표물을 요격할 수 있으며, 회신 버전은 마하 8.5의 목표물까지 요격 가능하다. 미사일은 3초마다 한 발씩 발사될 수 있다. 이동식 제어 센터는 최대 12개의 TEL을 동시에 관리할 수 있다.

S-300P 시스템의 총 생산량은 2012년까지 발사대 3,000대, 미사일 28,000기였다.

3.1.1. 미사일 제원

3.2. 레이더

S-300은 다양한 변종으로 구성되어 있으며, 항공기뿐만 아니라 탄도 미사일까지 요격할 수 있는 다채널 대공 미사일 시스템이다. 최대 6개의 표적에 대해 12개의 미사일을 동시에 할당할 수 있다. 지휘 통제 및 레이더 시스템을 통해 기지국에서 최대 30km~40km 떨어진 곳에 있는 최대 100개의 표적에 대해 자동화된 발사 및 관리가 가능하다. 탐지, 추적, 표적 설정, 표적 지정, 획득, 미사일 유도, 결과 평가 등 많은 작업이 자동으로 처리된다. 운용자는 표적 탐지 및 로켓 발사를 제어하며, 복잡한 환경에서는 수동 개입도 가능하다.

초기 버전은 반능동 레이더 호밍 방식의 명령 유도를 사용하며, 30N6 FLAP LID 또는 해군용 3R41 Volna(TOP DOME) 레이더를 통해 유도된다. 후기 버전은 30N6 FLAP LID B 또는 TOMB STONE 레이더를 사용한다.

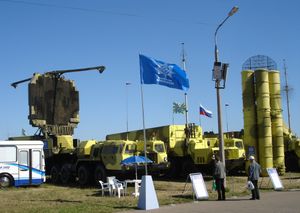

S-300 미사일 시스템의 30N6 "FLAP LID A"는 소형 트레일러에, 64N6 "BIG BIRD"는 발전기와 함께 대형 트레일러에 장착되며, 보통 8륜 트럭으로 견인된다. 76N6 "CLAM SHELL"(5N66M 등)은 24m~39m 높이의 마스트가 있는 대형 트레일러에 장착된다.

S-300은 탐지, 추적 및 유도 기능을 위해 다양한 레이더를 사용한다.

3.2.1. 탐지 레이더

S-300 시스템은 다양한 종류의 탐지 레이더를 활용하여 표적을 탐지하고 추적한다. 주요 탐지 레이더는 다음과 같다.

* 36D6 (틴 실드): S-300P 계열에서 사용되는 전방위 탐색 레이더로, 조기에 표적을 탐지하는 데 사용된다. 고도 에서 최소 , 고도 에서 최소 , 고고도에서 최대 떨어진 거리에서 미사일 크기 표적을 탐지할 수 있다.
* 76N6 (클램 쉘): 저고도 탐지에 특화된 레이더이다.

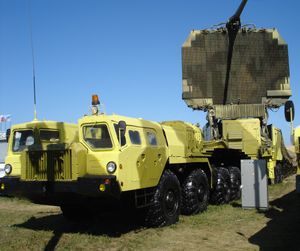

* 64N6 (빅 버드): 연대급 레이더로, S-300PMU-1에서 처음 사용되었다. 최대 거리에서 최대 의 속도로 비행하는 탄도 미사일과 최대 거리의 순항 미사일을 탐지할 수 있다.
* 9S15 (빌 보드): S-300V 계열에서 사용되는 전방위 탐색 레이더이다.
* 9S19 (하이 스크린): S-300V 계열에서 사용되는 섹터 탐색 레이더이다.

S-300 FC 레이더 "FLAP LID"는 표준 파일런에 장착할 수 있다. 초기 S-300P는 표적 획득을 위해 5N66M 연속파 레이더 도플러 레이더와 30N6 "FLAP LID A" I/J 대역 위상 배열 디지털 빔 조향 추적 및 교전 레이더를 조합하여 사용한다.

3.2.2. 추적/유도 레이더

S-300 미사일 시스템의 추적 및 유도 레이더는 다음과 같다.

* 30N6 (플랩 리드): S-300P 계열에 사용되는 추적 및 유도 레이더이다. 초기 S-300P는 표적 획득을 위해 5N66M 연속파 레이더 도플러 레이더와 30N6 "FLAP LID A" I/J 대역 위상 배열 디지털 빔 조향 추적 및 교전 레이더를 조합하여 사용한다. S-300PS/PM은 통합된 지휘소를 갖춘 업그레이드된 30N6 추적 및 교전 레이더를 사용한다.

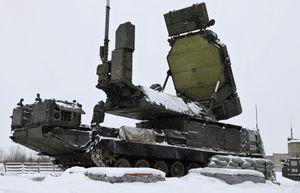

* 9S32 (그릴 팬): S-300V 계열에 사용되는 다중 채널 유도 레이더이다.

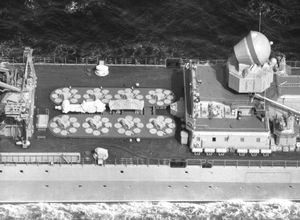

* 3R41 (탑 돔): S-300F에 사용되는 해상용 레이더로, 러시아 해군의 순양함 마르샬 우스티노프(Marshal Ustinov)함에서 SA-N-6 발사기와 함께 사용되는 것이 관측되었다.

3.3. 발사대

미사일은 유지 보수가 필요 없는 발사통(캐니스터)에 격납되어 차량에 탑재 및 수송되며, 진지 전개 시에는 발사통을 수직으로 세운다. 미사일은 콜드 론치 방식으로 수직 발사된다.

발사기는 크게 바퀴형과 궤도형으로 나뉜다.

설치형 미끼로서 각 차량의 실루엣을 본뜬 팽창식 더미도 존재한다.

3.3.1. 바퀴형 발사대

5P85T는 견인식 발사대이며, 5P85S와 5P85D는 이동식 발사대이다. 5P85D는 5P85S "마스터" TEL에 의해 제어되는 "슬레이브" TEL이다. "마스터" TEL은 캐빈 뒤에 있는 대형 장비 컨테이너로 식별할 수 있으며, "슬레이브" TEL에서는 이 구역이 밀폐되지 않고 케이블 또는 예비 타이어 보관에 사용된다.

3.3.2. 궤도형 발사대

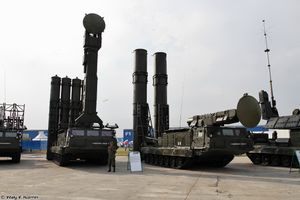

9A82/9A83 발사대는 S-300V 계열에 해당한다. S-300VM (안테이 2500)은 S-300V의 개량형으로, 새로운 지휘소 차량인 9S457ME와 다양한 신형 레이더를 갖추고 있다. GRAU 색인 9S32ME 유도 레이더를 갖춘 이 시스템은 최대 6대의 TELAR, 9A84ME 발사기를 사용할 수 있다.

4. 사용국

--|]]|thumb|2009년 승전 기념 열병식의 러시아 S-300PMU2]]

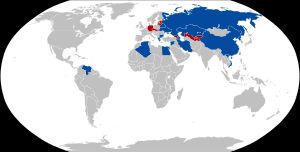

S-300은 주로 동유럽과 아시아에서 사용되지만, 어떤 국가가 이 시스템을 보유하고 있는지에 대한 정보는 일치하지 않는다. 다음은 S-300 운용 국가 목록이다.

👆

좌우로 밀어서 보기

📌 열 고정 해제

국가	보유 수량	비고
러시아	발사기 2,000기 (10,000발)	모든 변종 보유. 1994년(실제로는 1990년) 또는 그 이전에 생산된 모든 S-300PM 복합체는 수리 및 업그레이드(Favorit-S)되었다. 2015년까지 S-300V4가 인도될 예정이었다.
중국	발사기 300기 (1,600발)	1993년에 처음으로 S-300PMU-1을 획득했으며, 2004년에는 S-300PMU-2의 첫 번째 고객이 되었다. 자체적으로 HQ-15를 개발했다. 2011년까지 15개 대대(4개 시스템)의 S-300PMU-2를 획득했다.
인도
그리스	발사기 16기 (80발)	키프로스 미사일 위기 이후 획득한 S-300 PMU1 시스템. HAF에서 운용하며 크레타 섬에 배치. 1개 연대/4개 시스템/8개 사격대/32개 발사대/175개 미사일.
이란		2007년에 구매. 2016년에 러시아로부터 4개의 S-300PMU2 포대를 받았다. 이란 공군 방공군에서 운용.
베트남		거의 3억 달러에 2개의 S-300PMU-1 시스템(12개 발사대)을 구매했다.
시리아		2018년 9월 러시아 Il-20 항공기 격추 이후 S-300 인도를 재개, 2018년 10월 2일 완료. 시리아 공군 방공군에서 운용.
카자흐스탄		10개 대대(PS – 버전) 개조 후 (2009년 이후), 5개 무상 제공(2014년), 및 5개 무상 제공(2015년).
우크라이나		S-300PT, S-300PS, S-300PMU, S-300V1. 러시아-우크라이나 전쟁으로 인해, 여러 S-300 포대를 포함하여 여러 무기를 수리하고 다시 운용하기 시작했다.
아르메니아	50개 시스템	변종 미상
벨라루스		2007년에 러시아로부터 구형 S-300 모델을 대체하기 위해 S-300PS 시스템이 인도되었다.
아제르바이잔		2010년에 3억 달러에 2개의 S-300PMU2(SA-20B) SAM 대대를 구매하여 2011년에 인도받았다.
이집트		S-300VM "안테이-2500" 미사일 시스템은 2014년에 주문되었다. 2017년 말까지 모든 포대가 이집트에 인도되었다.
베네수엘라		2개 대대의 S-300VM "안테이-2500"을 주문했으며, 2012년 5월에 인도되었다.
미국		S-300P를 1994년에 벨라루스에서 구매(전자 장비 없음). S-300V는 1990년대에 러시아에서 공식적으로 구매했다
슬로바키아		체코슬로바키아로부터 물려받은 S-300PMU 1개 포대와 48개의 5V55R 미사일. 2022년 러시아의 우크라이나 침공에 대응하여 2022년 4월 우크라이나에 기증.
국가	보유 수량	비고
과거 운용국
체코슬로바키아		1990년에 창설된 1개 대대. 1993년 슬로바키아로 이전.
동독		1989년에 인도된 S-300PMU 1개 시스템. 1990년 8월 말 서독 공군 인원에 의해 검사됨. 동독과 소련 간의 협상 이후 "민감 기술"로 1990년 9월 소련으로 반환됨.

4.1. 북한

С-300^러시아어은 주로 동유럽과 아시아에서 사용되는 지대공 미사일 시스템이다. 북한의 S-300 보유 여부는 확실하지 않지만, 다음과 같은 관련 정황들이 존재한다.

* 2001년 김정일 국방위원장의 러시아 방문 당시 S-300 도입을 요청했다는 보도가 있었다. 연형묵 자강도 당 책임비서 등 150여 명이 김정일을 수행했으며, 모스크바 외교 소식통들은 김정일 위원장이 미그-29 30대와 S-300 요격 미사일 지원을 요청할 것이라고 전했다.
* 2010년 10월 10일, 북한 노동당 창설 65주년 기념 열병식에서 S-300과 매우 유사한 형태의 신형 미사일이 공개되었다.[https://news.naver.com/main/read.nhn?mode=LSD&mid=sec&sid1=100&oid=025&aid=0002100590] 이 미사일은 '번개 5호'로 명명되었다.

4.2. 대한민국

대한민국은 S-300을 직접 도입하지는 않았지만, 러시아로부터 S-300V(S-300PMU) 및 S-400 기술을 도입하여 KM-SAM(천궁) 개발에 활용했다. S-300PMU의 디지털 시스템 통합은 한국 기업이 실시했다.

1990년대 후반, 미국은 아랍에미리트가 러시아제 S-300을 도입할 경우 미국 전투기의 UAE 상공 비행을 금지할 것이라고 경고했으며, 윌리엄 코언 미국 국방장관은 한국에도 S-300 도입에 대해 경고했다. 미국은 한국이 시험용이나 훈련용으로 S-300 몇 기를 구입하는 것은 반대하지 않지만, 이 경우에도 미군과 긴밀한 협력이 필요하다는 입장이었다.

러시아는 S-300V(S-300PMU)가 패트리어트보다 우수하며, 작동 소요 시간도 S-300은 5분, 패트리어트는 20~30분으로 S-300이 더 짧다고 주장했다. 또한, 러시아는 한국이 S-300V를 도입하면 지상 탐지 레이더 개발 기술을 이전하겠다고 제안했다.

미국의 일부 상원 의원들은 패트리어트 시스템을 대체하기 위해 러시아의 S-300 구입을 국방부에 촉구하기도 했다. 2001년 5월 28일, 뉴욕 타임즈는 미국이 러시아제 S-300 미사일을 구입하여 미사일 방어체제에 사용하거나 러시아의 노후 레이다 시스템 개선을 위해 자금을 제공하고 조기 공중경보 데이터를 공유하는 방안을 제의할 계획이라고 보도했다.

결과적으로 미국은 패트리어트 성능 개선을 위해 러시아제 S-300 시스템의 부품을 비밀리에 구매했다. 한편, 한국은 러시아 기술을 바탕으로 천궁-2 PIP 미사일을 개발하여 2017년부터 양산하고 있다.

5. 실전 사례

S-300은 실전에서 여러 차례 사용되었다. 1995년에는 R-17 스커드 미사일을 공중에서 파괴한 최초의 시스템이 되었다.

2005년 4월, NATO는 슬로바키아 공군의 S-300PMU를 활용하여 적 방공망 제압 임무를 연습하는 'Trial Hammer 05' 전투 훈련을 실시했다.

이스라엘은 F-35 라이트닝 II 전투기 구매를 통해 S-300 미사일의 위협을 무력화하려 했으며, 2024년 10월 말에는 이란의 S-300 포대를 무력화하여 방공망을 훼손시켰다고 한다.

2010년, 러시아는 압하지야에 S-300 시스템을 배치했다고 발표하여 조지아의 비난을 받았다. 시리아 내 러시아 군사 개입 과정에서 2015년 11월 수호이 Su-24 격추 이후 S-300 및 S-400 시스템이 배치되었다. 2018년 9월에는 시리아의 S-200 시스템이 러시아 군용기를 격추하는 사건이 발생했고, 러시아는 시리아에 S-300 시스템을 공급하겠다고 발표했다. 그러나 베냐민 네타냐후 이스라엘 총리는 이 조치에 반대했다. 2020년 시리아 군 관계자들은 러시아가 제공한 S-300 시스템이 이스라엘의 공격을 막지 못했다고 비판했다.

2022년 5월 17일, 이스라엘은 러시아가 운용하는 S-300 시스템이 이스라엘 공군 F-16에 미사일을 발사했다고 밝혔으며, 이는 러시아군이 이스라엘 전투기에 발포한 첫 사례로 기록될 수 있다.

2020년 나고르노-카라바흐 분쟁에서 S-300 시스템은 처음으로 무력 충돌에 적극적으로 참여했다. 아르메니아와 아제르바이잔 양측 모두 S-300을 보유하고 있었으며, 아르메니아는 예레반 주변에 배치했다. 2020년 9월 29일, 아제르바이잔은 아르메니아가 S-300 시스템을 분쟁 지역으로 이동시키고 있다고 보고하며 파괴를 다짐했다. 10월 1일과 2일 밤, 아르메니아 S-300이 예레반으로 향하던 아제르바이잔 드론 3대를 격추했다고 주장했다. 10월 17일, 아제르바이잔군은 Bayraktar TB2 무인 전투 항공기로 아르메니아 S-300 레이더 요소 2개를 파괴했다고 주장했다. 아제르바이잔은 무인 복엽기 (An-2)를 날려 레이더망을 드러낸 후, 대형 드론 (하피)으로 방공 시스템 자체를 공격하는 방식으로 아르메니아의 S-300망을 무력화했다.

2022년 러시아의 우크라이나 침공과 관련해서는 하위 섹션에서 자세히 다룬다.

2022년 11월 15일, S-300으로 추정되는 미사일이 폴란드 동부 프셰보두프 마을에 떨어져 2명이 사망하는 사건이 발생했다. 폴란드는 이 미사일이 우크라이나 측이 요격하기 위해 발사한 것일 가능성이 높다고 밝혔다.

5.1. 2022년 러시아의 우크라이나 침공

2022년 러시아의 우크라이나 침공 당시, 우크라이나는 1991년 소련 붕괴 이후 물려받은 최대 300기의 발사기를 갖춘 약 100개의 S-300 포대를 보유하고 있었다. 2022년 3월 16일, 볼로디미르 젤렌스키 우크라이나 대통령은 미국 의회 연설에서 S-300과 같은 장거리 미사일 확보를 위한 지원을 요청했다.

미국과 동맹국들은 S-300을 우크라이나에 제공하는 방법을 모색했고, 슬로바키아가 자국의 S-300을 우크라이나에 이전하고 그 대가로 미국이나 다른 국가가 슬로바키아에 새로운 방공 시스템을 공급하는 계획이 논의되었다. 독일은 NATO 전투단의 일환으로 자국의 패트리어트 일부를 슬로바키아에 배치하기로 합의했다. 에두아르드 헤게르 슬로바키아 총리는 CNN과의 인터뷰에서 S-300 지원을 지지했으며, 조 바이든 미국 대통령은 슬로바키아가 S-300 시스템을 우크라이나에 이전했고, 그 대가로 미국이 패트리어트 미사일 시스템을 슬로바키아로 재배치할 것이라고 확인했다. 슬로바키아는 1993년 체코슬로바키아 해체 이후 물려받은 시스템인 한 포대만 기증한 것으로 보인다.

2022년 4월 초, 이란도 2007년 러시아로부터 구매한 다수의 S-300 시스템과 자체 제작한 바바르-373을 우크라이나에 사용할 목적으로 러시아에 반환한 것으로 알려졌으나, 이란 외무장관은 러시아에 대한 무기 이전을 부인했다.

러시아는 S-300 미사일을 지대지 공격 용도로도 사용하고 있다. 2022년 7월 8일, 미콜라이우주의 비탈리 킴 주지사는 러시아가 GPS 유도를 장착한 S-300 미사일을 지상 공격에 사용하고 있다고 주장했다. 2022년 9월 30일, 자포리자 인근에 대한 S-300 미사일 공격으로 최소 30명의 민간인이 사망하고 50명이 부상했다는 보고가 있었다. 2022년 10월 8일, 하르키우의 건물들을 타격한 후 S-300 미사일 잔해가 발견되었다.

2023년 4월 14일, 슬로비안스크는 7기의 S-300 미사일에 의해 타격을 받아 최소 11명이 사망했다. 2024년 1월 6일, 포크롭스크 라욘에 대한 러시아의 S-300 공격으로 11명이 사망하고 8명이 부상했다. 2024년 6월 10일, 우크라이나군은 크림반도의 초르노모르스키 인근에서 공격을 가해 S-300 미사일 발사기를 파괴했다. 2024년 8월 21일, 우크라이나군은 로스토프주에서 러시아 S-300 방공 시스템을 넵튠 미사일로 타격했다고 주장했다.
