1. 개요
R-17 엘브루스는 소련이 개발한 단거리 탄도 미사일로, 1964년 실전 배치되었다. R-11 미사일을 기반으로 개발되었으며, 사거리 연장과 명중 정밀도 향상이 이루어졌다. 바르샤바 조약 기구 동맹국에 수출되었으며, 북한은 자체 생산 라인을 구축하여 화성 5호를 생산했다. 이란은 북한의 지원을 받아 샤하브-1을 개발했다. R-17은 핵탄두, 화학탄두, 고폭탄 등 다양한 탄두를 탑재할 수 있으며, 아프가니스탄, 이란-이라크 전쟁 등 실전에서 사용되었다.
더 읽어볼만한 페이지
- 스커드 - 샤하브-2
샤하브-2는 이란에서 생산되어 이란과 시리아에서 운용 중인 사거리 750km의 액체 연료 단거리 지대지 탄도 미사일로, 샤하브 미사일 계열 중 하나이다. - 스커드 - 샤하브-1
샤하브-1은 이란에서 운용 중인 사거리 285~330km의 미사일로, 1,000kg의 탄두를 탑재할 수 있으며 이란과 시리아에서 사용된다. - 소련의 미사일 - R-5 포베다
R-5 포베다는 세르게이 코롤료프가 개발한 소련 최초의 핵탄두 탑재 가능 탄도 미사일로, R-5M이라는 이름으로 실전 배치되어 냉전 시대에 중요한 역할을 수행했으며, 과학 연구용으로 개조되어 다양한 파생형으로 활용되었다. - 소련의 미사일 - SS-4
SS-4는 소련에서 개발된 최초의 이동식 지상 발사 중거리 탄도 미사일로, R-12라는 제식명을 가지며 쿠바 미사일 위기 당시 쿠바에 배치되기도 했으나, 1987년 중거리 핵전력 조약에 따라 폐기되었다. - 소련의 핵무기 - OTR-21 토치카
OTR-21 토치카는 소련에서 개발된 단거리 전술 탄도 미사일로, 핵무기 등을 장착하여 이동식 발사 시스템으로 전술 목표에 정밀 타격을 가하며 여러 차례 개량을 거쳐 여러 국가에서 운용되고 있다. - 소련의 핵무기 - R-36
R-36은 미국의 미니트맨 계획에 대항하여 소련에서 개발된 대륙간 탄도 미사일로, 강력한 파괴력과 다탄두 탑재 능력을 갖추고 NATO 코드명 '사탄'으로 불리며, 현재는 RS-28 사르마트로 대체되고 있다.
| R-17 엘브루스 | |
|---|---|
| 개요 | |
 | |
| 종류 | 단거리 탄도 미사일 |
| 원산지 | 소비에트 연방 |
| 사용 정보 | |
| 사용 기간 | 1962년−현재 |
| 사용자 | "운용국" 참고 |
| 전쟁 | 욤 키푸르 전쟁 이란-이라크 전쟁 소련-아프가니스탄 전쟁 걸프 전쟁 예멘 내전 (1994) 리비아 내전 예멘 내전 (2014–현재) 2020년 나고르노-카라바흐 분쟁 |
| 개발 정보 | |
| 설계자 | 빅토르 마케예프 |
| 설계 시기 | 1958−1961년 |
| 제작사 | 보트킨스크 기계 제작 공장 |
| 개발 기반 | 해당사항 없음 |
| 파생형 | "변형" 참고 |
| 생산 시기 | 1959년−1987년 |
| 생산 대수 | 7,000−10,000대 (추정) |
| 대당 가격 | 미화 1,000,000달러 (1988년 기준) |
| 제원 | |
| 중량 | 5682-5950 kg |
| 길이 | 11.2−11.4 m |
| 직경 | 885 mm |
| 승무원 | 7명 |
| 탄두 | HE, 클러스터, 화학, 핵 |
| 날개폭 | 1.8 m |
| 추진제 | TM-185 (등유 파생물) / AK-27I (27% 73% ) |
| 엔진 | 이사예프/KBKhM 9D21 액체 (미사일) D-12-525A 디젤 (TEL) |
| 기동 거리 | 450 km (최대 적재) |
| 속도 | 45 km/h |
| 최대 사거리 | 300 km |
| 정확도 | 450-900 m CEP |
| 발사 플랫폼 | 9P117M TEL |
| 명칭 | |
| 러시아어 (다른 표기) | / / / |
| 영어 | Scud-B |
2. 역사
R-17은 1955년 빅토르 마케예프가 이끄는 SKB-385에서 개발을 시작했다. 1958년부터 1961년까지 개발된 전역 전술 미사일 복합체 9K72는 세르게이 코롤료프의 OKB-1이 개발한 R-11을 기반으로 개량되었다. R-17 미사일은 이전의 R-11보다 사거리가 길고 명중률이 크게 향상되어, 3000m에서 450m로 오차가 줄었다.[16] 1964년에는 개량형 R-17M(8K14-1)이 제작되었다.[16]
1959년 마케예프 설계국에서 최초의 모형을 제작했고, 같은 해 보트킨스크 기계 제작 공장에서 대량생산을 시작했다. 1961년 최초 발사, 1962년에 2P19 궤도형 수송 발사대에 장착되어 실전에 배치되었다.[17] 초기에는 ISU-152K 자주포를 개조한 궤도식 9P19 자주식 발사 장치를 사용했으나, 이후 MAZ-543P 기반 차륜식 9P117 "우라간"으로 변경되었다.[16]
R-17은 5~70kt 핵탄두, 555kg VX 화학탄두, 고폭탄, 집속탄 등 다양한 탄두를 장착할 수 있다. 미국 랜드연구소 브루스 베넷 박사는 사린가스 1톤으로 7.8km2 면적에서 23만 명의 사망자가 발생할 수 있다고 추정했는데, VX는 사린가스보다 100배 이상 독성이 강하다.[17]
1960년대 소련은 R-17 미사일과 2P19 발사기를 바르샤바 조약 기구 동맹국에 수출했지만, 핵탄두는 소련이 통제했다. 이후 9P117 TEL이 도입되면서 바르샤바 조약 기구 스커드 여단은 재무장되었다. 1990년대 대부분의 스커드 여단은 해산되었다.[17] 소련은 바르샤바 조약 기구 외 지역으로의 수출에는 소극적이었으나, 여러 중동 국가들이 관심을 보였다. 1989년까지 11개국에 2,300기의 미사일이 판매되었다고 한다.[17]
소련의 R-17 미사일 공급 거부 이후, 북한은 이집트의 지원을 받아 자체 생산 라인을 구축하여 화성 5호를 생산했다.[17] 이란은 화성 5호를 조립하여 샤하브-1이라는 명칭을 부여했다.[12] 시리아도 북한과 이란의 지원을 받아 스커드-B와 스커드-C를 생산했다.[2]
2. 1. 개발 배경
1955년 빅토르 마케예프가 이끄는 SKB-385는 육상형 탄도 미사일 개발에 착수했다. 이들은 세르게이 코롤료프가 개발한 R-11 (8K11)을 기반으로 개량하여 R-17 미사일을 개발했다.[15] R-17은 R-11보다 사거리가 길고 명중 정밀도가 크게 향상되었다. R-11의 오차는 3000m였지만 R-17은 450m로 획기적으로 개선되었다.[16]1959년 마케예프 설계국에서 최초의 모형을 제작했다. 같은 해 모스크바 동쪽 580km의 보트킨스크에 있는 러시아 최대 미사일 제조공장인 Votkinsk Machine Building Plant에서 대량생산을 시작했다. 1961년 최초 발사, 1964년 실전 배치되었다.
초기에는 ISU-152K 자주포를 개조한 궤도식 9P19 자주식 발사 장치에 실렸으나, 이후 MAZ-543P 기반 차륜식 9P117 "우라간"으로 변경되었다.[16] 1964년에는 개량형 '''R-17M''' ('''8K14-1''')이 제작되었다.
2. 2. 소련 및 동구권 배치
1960년대에 소련은 R-17 미사일과 2P19 발사기를 바르샤바 조약 기구 동맹국에 수출했다. 그러나 이들 동맹국 군대는 핵탄두를 사용할 수 없었고, 핵탄두는 소련이 통제하는 미사일 기술 기지(RTB)에 보관되었다. 9P117 TEL이 도입된 후, 바르샤바 조약 기구 스커드 여단은 이 장비로 재무장되었다. 약 140대의 TEL이 폴란드, 동독, 체코슬로바키아, 헝가리, 루마니아, 불가리아에 수출되었다. 1990년대에 대부분의 스커드 여단은 장비가 노후화되고 핵탄두 없이 비효율적이어서 해산되었다.[17]2. 3. 세계 각국으로 확산
소련은 바르샤바 조약 기구 이외의 지역으로 스커드-B 시스템 수출에 소극적이었으나, 여러 중동 국가들이 관심을 보였다. 1989년까지 11개국에 2,300기의 미사일이 판매되었다는 러시아 측 설명이 있다.[17]1988년 CIA 보고서에 따르면, 이집트는 녹다운 키트에서 화성 5호 미사일을 현지에서 조립했을 가능성이 높다.[12] 이란도 현지에서 화성 5호를 조립하여 샤하브-1이라는 현지 명칭을 부여했다.[12] 시리아도 북한과 이란의 지원을 받아 스커드-B와 스커드-C를 현지에서 생산했다. 시리아 내전 이전에는 시리아가 연간 30기의 스커드-B/C 미사일을 생산할 수 있을 것으로 추정되었다.[2]
3. 설계

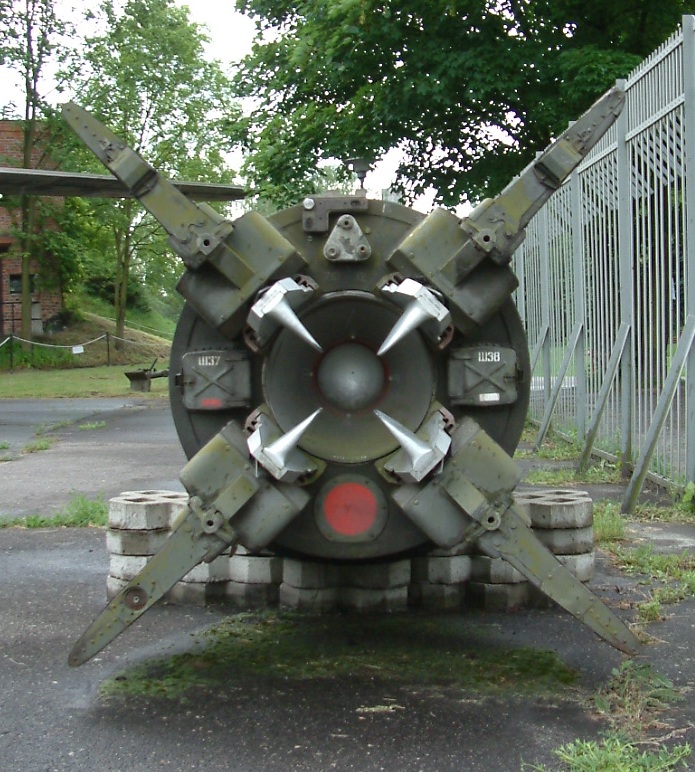

R-17은 R-11보다 중요한 개선 사항을 특징으로 한다. 이사예프의 RD-21 엔진은 억제된 적연질산(IRFNA) 산화제와 비대칭 디메틸히드라진(UDMH) 연료의 조합을 사용했으며, 연료 펌프에 의해 연소실로 공급되어 보다 일관된 추력을 보장했다. 부스트 단계에서만 작동하는 유도 시스템은 3개의 자이로스코프를 사용하며, 이로 인해 원형 공산 오차(CEP)는 450m (서방 자료에 따르면 900m)이다.[4] R-17은 5~70 킬로톤의 선택 가능한 위력을 가진 핵탄두, 555kg의 점성 VX를 포함하는 화학 탄두, 단일 고폭탄 탄두, 또는 고폭탄, 대전차, 활주로 제압 탄약을 사용하는 파편 탄두를 탑재할 수 있었다.[4]

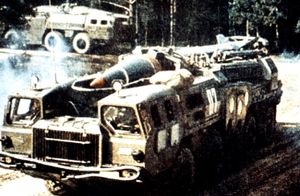

처음에는 R-17이 R-11과 유사한 2P19 궤도 TEL에서 운반되었지만, 궤도의 진동이 발사 전자 장치에 간섭하는 경향이 있어 성공적이지 못했다. 새로운 MAZ-543 차량은 공식적으로 9P117 ''우라간''(Uragan)으로 지정되었으며, 러시아 승무원들은 크기 때문에 ''Kashalot''(향유고래)이라고 별명을 붙였다.[4]
4. 운용
R-17 엘브루스는 소련에서 개발되어 여러 국가에서 운용되었다. 소련의 군사 원조를 받은 국가들에서 널리 사용되었으며, 특히 이라크의 알 후세인은 이란-이라크 전쟁과 걸프 전쟁에서 실제로 사용되었다. 수출형은 R-300으로 불렸으며, 조선민주주의인민공화국과 이집트 등에도 수출되었다.
R-17은 이동식 발사대를 사용하므로 고정식 발사대보다 적의 공격에 덜 취약하다. 초기에는 ISU-152 자주포를 개조한 궤도식 발사대를 사용했지만, 이후 MAZ-543P를 기반으로 한 차륜식 발사대로 변경되었다.
4. 1. 소련군
1960년대 초, R-17 미사일 여단은 최전선에 2개 여단(총 9개 발사대), 군 수준에 군당 1개 여단(각 6개 발사대)으로 배치되었다. 초기 발사대의 복잡성으로 인해 각 여단은 약 3,500명의 병력과 700대의 다양한 차량을 보유했다. 스커드 여단은 사령부와 참모, 2개의 발사 대대(약 745명 병력과 265대 차량 및 오토바이), 기술 포대, 기상 포대, 정비 포대, 보급 포대, 공병 차량 중대, 화학 방어 소대, 의무 소대로 구성되었다.[15]1967년까지 R-17 여단은 더 간단한 9P117 TEL과 개선된 취급 장비 도입으로 약 1,200명 병력과 12개 발사대를 보유하게 되었다. TR-1 템프가 최전선에 도입된 후, 대부분의 스커드 여단은 합동 군 부대를 지원하도록 재배치되었다. 1970년대 후반과 1980년대 초, NATO와 국경에 배치된 일부 스커드 여단은 대대당 추가 포대를 포함하여 총 발사대 수를 18대로 늘렸다. 1979년, 이러한 여단 중 하나가 해체된 후, 발사대는 동독의 다른 두 여단에 재할당되어 27개 발사대(각 9개 발사대로 구성된 3개 대대 포함)를 갖춘 두 개 여단이 창설되었다. 1991년 소련 해체 이전, 소련군은 총 35개 스커드 여단과 약 450개 발사대를 보유했다.[15]
4. 2. 실전 사용
R-17은 1959년 마케예프 설계국에서 최초 모형(목업)이 제작되었고, 같은 해 보트킨스크의 Votkinsk Machine Building Plant에서 대량 생산이 시작되었다. 1961년 최초 발사되었고, 1964년에 실전 배치되었다.[17]R-17은 5~70kt 핵탄두, 555kg VX 화학탄두, 고폭탄, 집속탄 등 다양한 탄두를 장착할 수 있다. 미국 랜드연구소의 브루스 베넷 박사는 사린가스 1톤을 7.8km2 면적에 살포하면 23만 명의 사망자가 발생할 수 있다고 추정했는데, VX는 사린가스보다 100배 이상 독성이 강하다.[17]
R-17 미사일은 소련-아프가니스탄 전쟁, 2020년 나고르노-카라바흐 분쟁, 욤 키푸르 전쟁, 이란-이라크 전쟁, 걸프 전쟁, 2011년 리비아 내전, 1994년 예멘 내전 등 여러 국가와 분쟁에서 사용되었다.
4. 2. 1. 아프가니스탄
소련-아프가니스탄 전쟁의 마지막 단계에서 스커드 미사일이 가장 광범위하게 사용되었다. 소련이 1988년 5월 아프가니스탄에서 철수를 시작했을 때, 아프가니스탄군은 소련 공군의 대체 수단으로 R-17E 미사일을 받았다. 아프가니스탄의 스커드 미사일은 명목상 아프슈르에 주둔한 제99 미사일 여단에 배속되었지만, 실제로는 대부분 소련군이 운용했으며, 아프가니스탄군은 점차 부대에 통합되었다. 이 미사일은 파키스탄 국경 근처의 아프가니스탄 무자헤딘 탄약고와 성공적인 잘랄라바드 방어전에서 사용되었으며, 총 438발의 스커드 미사일이 발사되었다.1989년 10월까지 무자헤딘을 상대로 995발의 스커드 미사일이 추가로 발사되었다. 소련이 철수를 완료하고 내전이 장기화되면서 스커드 미사일 발사 횟수는 감소했다. 1991년 5월까지 제99 미사일 여단은 받은 약 1,700발의 스커드 미사일 중 1,554발을 발사했다. 1992년 4월 24일, 아흐마드 샤 마수드의 무자헤딘 군대는 아프슈르 군사 기지를 점령했으며, 이 기지에 있던 대부분의 스커드 미사일(약 50발)과 발사기를 확보했다. 다른 무자헤딘 세력도 몇몇 미사일과 TEL을 점령했지만, 이전 제99 미사일 여단 출신 인사의 도움 없이는 발사할 수 없었다. 아프가니스탄 내전 동안 1991년 4월부터 1996년 봄까지 여러 세력에 의해 약 44발의 미사일이 여러 전투에서 발사되었다. 탈레반은 1990년대 후반의 전투에서 남은 비축량의 일부를 확보했지만, 장비의 열악한 상태와 훈련된 인력 부족으로 인해 1996년 여름 이후 5발의 미사일만 발사되었다. 미국의 아프가니스탄 침공 이후 2005년 1월 판지시르 계곡에서 남아 있던 4개의 작동 가능한 발사기가 폐기되었다.
4. 2. 2. 아르메니아
2020년 나고르노-카라바흐 분쟁 당시, 아르메니아는 아제르바이잔의 도시 간자에 스커드 미사일과 토치카 미사일을 발사한 것으로 알려졌다.[5] 전략국제문제연구소 분석가들은 아르메니아가 더 진보된 이스칸데르 미사일의 소량 비축분을 보존하고, 분쟁을 나고르노-카라바흐 지역 밖으로 확대하는 것을 피하기 위해 소련 시대의 스커드와 토치카 미사일을 사용했을 가능성이 높다고 언급했다. 또한, 아르메니아와 아제르바이잔 모두 장거리 로켓 포병으로 해당 지역 대부분의 목표물을 타격할 수 있어 고가의 탄도 미사일을 사용하는 전술적 가치가 제한적이라고 지적했다.[5]4. 2. 3. 이집트
1973년 욤 키푸르 전쟁 직전, 이집트는 R-17E 미사일 18기, TEL(이동식 발사대) 9대를 소련으로부터 받았다. 이 미사일들은 제3 야전군 소속 제65 포병 여단에 배치되었다. 안와르 사다트 이집트 대통령은 이스라엘 도시에 스커드 미사일을 발사하겠다고 위협했지만, 이스라엘이 핵 제리코 미사일을 소련 정찰 위성에 노출시키자 소련은 사다트에게 발사 중단을 요구했다. 이후 제65 포병 여단은 소련 고문단의 도움을 받아 데베르소아 근처 수에즈 운하의 이스라엘 부교에 스커드 미사일 3발을 발사했으나, 너무 멀리 떨어져 폭발하여 피해를 주지 못했다. 이스라엘 방위군은 며칠 뒤 사막에서 미사일 폭발 흔적을 발견하고 나서야 공격 사실을 알게 되었다. 전쟁 이후 소련은 제65 포병 여단의 장비 보강을 완료했지만, 1970년대 후반 이집트와 소련의 관계 악화로 지원이 중단되었다. 그 결과 이집트는 1990년대에 북한의 지원을 받아 스커드 미사일 개량 사업을 진행했다.4. 2. 4. 이란
이란-이라크 전쟁 초기, 이란은 국경 밖 150km 이상 떨어진 목표물을 타격할 능력이 부족했다. 이를 해결하기 위해 이란은 리비아와 협상했고, 리비아는 이란에 2기의 발사대(TEL)와 약 20기의 R-17E 미사일을 제공하고 이란 인력을 훈련시킬 강사를 보내기로 합의했다.[17] 1985년 3월 12일, 이란 혁명 수비대(IRGC) 하탐 알-안비야 미사일 부대는 키르쿠크를 향해 이란의 첫 번째 스커드 미사일을 발사했다.[17]1984년 6월 탄도 미사일 발사 중단 협정이 체결되기 전까지 바그다드는 13발, 키르쿠크는 1발의 미사일 공격을 받았다. 이란은 이라크 수도를 성공적으로 공격한 후 더 많은 스커드 미사일을 획득하기 위해 외교적 노력을 기울였다. 그러나 리비아는 소련의 압력으로 더 이상의 미사일 제공을 거부했다. 시리아는 (소련의 반대에도 불구하고) 약 12기의 미사일을 이란에 공급하여 이란이 1986년 하반기에 바그다드와 다른 이라크 도시를 상대로 8기의 미사일을 추가 발사할 수 있게 했다.[17] 이란은 또한 북한으로부터 화성-5호 미사일을 획득했다.[17] 북한은 1987년에서 1992년 사이에 이란에 6~12기의 발사대(TEL)와 최대 200기(일부 보고서에 따르면 최대 300기)의 화성-5 미사일을 제공한 것으로 추정된다.[17]
4. 2. 5. 이라크
사담 후세인은 바그다드에 대한 이란의 스커드 공격 이후 테헤란을 공격하기 위해 장거리 미사일을 구매하려 했지만, 모스크바는 이를 거부했다. 이에 이라크는 기존의 스커드-B 미사일 비축량을 개조하여 사거리를 연장하기 시작했다.[17] 그 결과 알 후세인 미사일이 탄생했고, 1988년 2월 29일부터 시작된 도시 전쟁의 마지막 단계에서 광범위하게 사용되었다. 이 미사일 공격은 이란 민간인들에게 엄청난 사기 저하를 가져왔고, 1,000만 명의 주민 중 약 1/4이 도시에서 대피하는 결과를 초래했다.[17] 1988년 4월 20일, 양측은 미사일 공격 중단에 합의했지만, 이라크는 미사일 공격 캠페인을 통해 이란을 협상 테이블로 끌어들이는 데 성공했다.[17]걸프 전쟁 당시 이라크는 이스라엘과 사우디아라비아에 알 후세인 미사일을 발사했다. 이스라엘에는 최소 42발, 사우디아라비아에는 46발이 발사되었다.[17] 연합군은 이라크의 알 후세인 미사일을 요격하기 위해 MIM-104 패트리어트 미사일을 사용했다.[17] 그러나 패트리어트 미사일은 알 후세인 미사일의 설계 결함으로 인해 요격에 어려움을 겪었다. 알 후세인 미사일은 늘어난 동체 때문에 하강 시 불안정해져 대기 재진입 시 분해되었고, 이 때문에 패트리어트는 어떤 잔해를 요격해야 할지 선택해야 했다. 비평가들은 1.8톤의 미사일 잔해가 고속으로 지면에 떨어지면 스커드 탄두 폭발 여부와 관계없이 심각한 피해를 줄 수 있다고 지적했다.[17] 이러한 논란에도 불구하고, 패트리어트 미사일 사용은 이라크의 미사일 공격에 대한 이스라엘의 대응을 억제하여 연합군의 결속에 큰 영향을 미칠 수 있는 상황을 막았다는 정치적 목적을 달성했다고 평가된다.[17]
4. 2. 6. 리비아
1986년, 무아마르 카다피는 미국의 리비아 폭격에 대한 보복으로 이탈리아 란페두사 섬의 미국 시설에 스커드 미사일 공격을 명령했다. 미사일 2발이 발사되었지만 목표 지점에 미치지 못해 피해는 없었다.[6]2011년 리비아 내전 초기, 친 카다피 세력이 반군을 상대로 R-17을 발사했다는 소문이 있었다.[7] 2011년 8월 14일, 미국 이지스 구축함이 R-17 발사를 확인했으며, 미사일은 시르테에서 발사되어 아즈다비야 반군 진지를 향했다. 미사일은 목표 지점에서 80km 떨어진 사막 한가운데에 떨어졌으며, 피해는 없었다.[8] 8일 후인 8월 22일, NATO는 3발의 R-17 발사를 추가로 탐지했다.[9]
4. 2. 7. 예멘
1970년대 후반, 예멘은 스커드 여단을 획득했다. 1994년 5월~6월 내전 동안, 남예멘 반군은 수도 사나를 향해 스커드 미사일을 발사했고, 이에 북부군은 토치카 미사일로 보복했다. 분쟁이 끝날 무렵 약 30기의 R-17과 35기의 토치카 미사일이 발사되었다.[13]2015년 후티의 예멘 장악 이후, 후티는 전쟁 전 예멘이 보유했던 스커드-B 및 화성 6호 미사일을 확보했다. 2015년 여름 동안 국제적으로 인정받는 정부군을 상대로 사용되었다.[13] OSINT 웹사이트 ''Oryx''에 따르면, 대부분의 스커드(및 화성) 미사일은 비축량이 고갈될 때까지 부르칸 미사일로 개조되었다.[13] 2016년부터 후티는 이란의 지원을 받아 자체 생산한 미사일을 사용해 왔다.[13]
5. 파생형
R-17은 5~70kt 핵탄두나 555kg VX 화학탄두를 탑재할 수 있었다. 재래식 탄두로는 대전차 공격이나 활주로 파괴용으로 단발 고폭탄, 다발 집속탄을 사용할 수 있었다.[17] 미국 랜드연구소 브루스 베넷 박사는 사린가스 1톤을 7.8km2 면적에 뿌리면 23만 명의 사망자가 발생할 수 있다고 추정했는데, VX는 사린가스보다 백 배 이상 독성이 강하다.[17]
R-17 계열 미사일은 다음과 같다.
| 형식 | 설명 | 사거리 |
|---|---|---|
| R-17 | 오리지널 버전, AK-20I 산화제와 TG-02 톤카 연료 사용. | 270km |
| R-17M | 개량형, AK-27I 산화제와 TM-185 연료 사용. 특수 라이닝 연료 탱크로 최대 90일 동안 연료를 채운 상태로 보관 가능. | 300km |
| R-17M 사거리 확장형 | 카푸스틴 야르 시험장에서 시험. 정확도 저하 및 9M76 템프와 유사하여 배치되지 않음. 미국 정보부는 처음에 KY-3, 나중에 SS-1D 스커드-C로 명명. | 500km |
| R-17E | 수출 버전, 8F44F 고폭탄두 탑재. | 최대 300km (속도 1.4km/s), 폭발은 깊이 1.5m, 너비 12m의 구덩이를 남김. |
| 화성-5 | 북한이 이집트에서 받은 스커드 B를 역설계하여 개발. 1984년 4월부터 9월까지 무수단리 시험장에서 시험 발사, 1986년 본격 생산. | |
| 알 후세인 | R-17E를 이라크에서 개량. 연료 탱크 확장 및 탄두 크기 감소로 사거리 증가. 약 250기 제작 추정. | 650km |
| 알 아바스 | ||
| 알 히자라 |
5. 1. 소련
1958년부터 1961년에 걸쳐 개발된 전역 전술 미사일 복합체 9K72는 세르게이 코롤료프가 이끄는 OKB-1이 개발한 단거리 탄도 미사일R-11(8K11)을 기반으로 만들어졌다.[15] 9K72는 적 부대, 지휘 거점, 비행장 등 중요 거점을 파괴하는 용도로 사용되었다. R-17 미사일은 이전의 R-11보다 사거리가 길고 명중 정밀도가 크게 향상되었다. R-11의 오차는 3000m였지만 R-17은 450m로 획기적으로 개선되었다.[16] 1964년에는 개량형 '''R-17M''' ('''8K14-1''')이 제작되었다. 이 미사일들은 핵탄두로 교체할 수 있었다.R-17 미사일은 이동식 발사대를 사용했기 때문에 고정식 발사대보다 적의 공격을 덜 받는 장점이 있었다. 초기에는 ISU-152K 자주포를 개조한 궤도식 9P19 자주식 발사 장치[16]를 사용했지만, 이후 MAZ-543P를 기반으로 한 차륜식 9P117 "우라간"으로 변경되었다. MAZ-543/7310 시리즈는 소련제 미사일 병기 수송 차량에 많이 사용되었는데, 9K72가 그 첫 번째 사례였다. 실용 배치형은 9P117M1 "우라간"이라고 불렸다.
소련군은 R-17을 1962년에, R-17M을 1967년에 정식 채용했다.
R-17은 5-70kt 핵탄두를 탑재할 수 있으며, 555kg VX 화학탄두도 장착 가능했다. 재래식 탄두로는 대전차 공격이나 활주로 파괴용으로 단발 고폭탄, 다발 집속탄을 사용할 수 있었다. 미국 랜드연구소 브루스 베넷 박사는 사린가스 1톤을 7.8km2 면적에 뿌리면 23만 명의 사망자가 발생할 수 있다고 추정했는데, VX는 사린가스보다 백 배 이상 독성이 강하다.[17]
R-17 계열 미사일은 다음과 같다.
| 형식 | 설명 | 사거리 |
|---|---|---|
| R-17 | 오리지널 버전, AK-20I 산화제와 TG-02 톤카 연료 사용. | 270km |
| R-17M | 개량형, AK-27I 산화제와 TM-185 연료 사용. 특수 라이닝 연료 탱크로 최대 90일 동안 연료를 채운 상태로 보관 가능. | 300km |
| R-17M 사거리 확장형 | 카푸스틴 야르 시험장에서 시험. 정확도 저하 및 9M76 템프와 유사하여 배치되지 않음. 미국 정보부는 처음에 KY-3, 나중에 SS-1D 스커드-C로 명명. | 500km |
| R-17E | 수출 버전, 8F44F 고폭탄두 탑재. | 최대 300km (속도 1.4km/s), 폭발은 깊이 1.5m, 너비 12m의 구덩이를 남김. |
5. 2. 북한
북한은 자체 전술 탄도 미사일 프로그램 개발에 여러 번 실패한 후, 1983년 이집트로부터 역설계를 위한 스커드 B 미사일과 발사대(TEL)를 받기로 합의했다.[12] 화성-5(Mars-5)의 첫 시험 발사는 1984년 4월부터 9월까지 무수단리 시험장에서 진행되었으며, 1986년에 본격적인 생산이 시작되었다.5. 3. 이라크
후세인 이븐 알리의 이름을 딴 알 후세인은 R-17E 미사일을 이라크에서 개량한 것으로, R-17E의 최대 사거리인 300km에 비해 사거리가 650km로 늘어났다. 이 사거리 증가는 연료 탱크를 확장하여 더 많은 추진제를 탑재하고 탄두 크기를 줄임으로써 달성되었다. 약 250기의 미사일이 제작된 것으로 추정된다.[17]6. 운용 국가
R-17은 소련에서 개발되어 여러 국가에서 운용되었다. 소련군은 1962년에 R-17을, 1967년에 개량형인 R-17M을 정식 채용했다.[17] 소련의 군사 원조를 통해 여러 국가에 수출되었으며, 특히 이라크의 알＝후세인은 이란-이라크 전쟁과 걸프 전쟁에서 실전 사용되었다. 수출형 미사일은 R-300으로 불렸으며, 조선민주주의인민공화국과 이집트 등에도 수출되었다.
현재 R-17을 운용하는 국가는 아르메니아, 이집트, 조선민주주의인민공화국, 시리아, 투르크메니스탄 등이다. 조선민주주의인민공화국은 화성 5호라는 이름으로 현지 생산하여 운용하고 있다.[17] 과거에는 아프가니스탄, 벨라루스, 체코, 동독, 헝가리, 이란, 이라크, 리비아, 폴란드, 러시아, 소련 등 많은 국가에서 운용했으나 현재는 대부분 폐기되었거나 후계 국가로 이전되었다.
6. 1. 현 운용국
- 아르메니아 - 2024년 기준 발사대 7기 이상[17]
- 이집트[12] - 2024년 기준 발사대 9기[17]
- 조선민주주의인민공화국 - 화성 5호로 현지 생산[17]
- 시리아[17]
- 투르크메니스탄 - 2024년 기준 발사대 16기[17]
6. 2. 과거 운용국
| 국가 | 비고 |
|---|---|
| Афганистан|아프가니스탄ru | 2005년에 마지막으로 운용되던 발사대 4기가 폐기됨[4] |
| Азербайджан|아제르바이잔ru | [4] |
| Беларусь|벨라루스ru | 폐기됨[4] |
| Чехия|체코ru | 폐기됨[4] |
| Грузия|조지아ru | [4] |
| Deutsche Demokratische Republik|동독de | [4] |
| Magyarország|헝가리hu | 폐기됨[4] |
| ایران|이란fa | 1982년 리비아에서 미사일 20기와 TEL 2기를 공급받음.[4] 시리아제 스커드-B와 북한제 화성-5 미사일도 사용됨[4] |
| العراق|이라크ar | 현지 개조 포함: 알-후세인, 알-아바스, 알 히자라 미사일[4] |
| Казахстан|카자흐스탄ru | [4] |
| ليبيا|리비아ar | [4] |
| Polska|폴란드pl | 폐기됨[4] |
| Россия|러시아ru | [4] |
| Slovensko|슬로바키아sk | [4] |
| Союз Советских Социалистических Республик|소련ru | 후계 국가에 이전[4] |
| Україна|우크라이나uk | [4] |
| United States of America|미국영어 | 1995년에 미사일 30기와 TEL 4기 구매, 이 미사일들은 록히드 마틴에 의해 표적으로 개조됨[4] |
| اليمن|예멘ar | 예멘 내전 동안 전쟁 전 비축분 고갈. 대부분은 후티 반군에 의해 부르칸 미사일로 개조됨[4] |
7. 제원 (스커드-B)
| 항목 | 제원 |
|---|---|
| 무게 | 5800kg |
| 길이 | 11.2m |
| 직경 | 0.88m |
| 사거리 | 300km |
| CEP (원형 공산 오차) | 500m~900m[11] |
| 연료 | 액체연료 (산화제 적연질산/연료 UDMH) |
| 발사준비시간 | 1시간 |
| 저장기간 | 19년 (창고), 6개월 (전투준비태세) |
| 비행시간 | 15분 |
