토르 미사일
개요
9K330 토르 TLAR (차대 후방 모습)
9K330 TLAR (차대 후방 모습)
종류궤도형 SAM 시스템
개발 국가소비에트 연방/러시아
개발
설계Almaz-Antey:


설계 시기1975년
제조사IEMZ Kupol
Metrowagonmash (GM chassis 설계자)
MZKT (차륜형 차대 설계자)
생산 시기1983년–현재
파생형토르, 토르-M1, 토르-M2, 토르-M1-2U
운용
사용 국가운용국 목록 참고
사용 시기1986년–현재
제원 (토르-M1 기준)
무게34 톤
길이7500 mm
너비3300 mm
높이5100 mm (레이더 마스트 미전개 시)
승무원3명
성능
주 무장9M330, 9M331
엔진V-12 디젤
엔진 출력618 kW
지상고450 mm
속도65 km/h
항속 거리25 km
식별
NATO 보고명SA-15 Gauntlet, SA-N-9 Gauntlet
명칭 정보
어원(도넛)

2. 역사

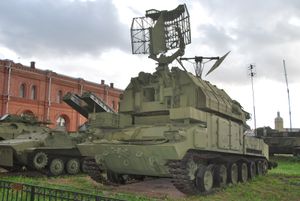

육군용 토르 미사일 장갑차

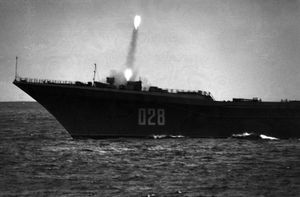

SA-N-9 발사장면


토르 미사일 시스템은 1975년 2월 4일 육군용과 해군용으로 동시에 개발되기 시작하여, 2002년 알마즈-안테이로 개발 부서와 대량 생산 공장이 통합되었다.

토르는 주야간, 악천후, 전파방해 환경에서도 미국 전략폭격기에서 발사된 사거리 2,400 km인 AGM-86 ALCM 순항미사일을 요격하기 위해 세계 최초로 개발된 대공 미사일 시스템이다. 장갑차는 이동 중에도 27km 떨어진 항공기를 탐지할 수 있으며, 미사일 발사시에만 정지하면 되고, 정지 후 3초 만에 미사일을 발사할 수 있다.

러시아 해군의 유일한 항공모함인 쿠즈네초프 항공모함에는 토르 미사일 192발이 탑재되어 있으며, 3초에 한 발씩 연사할 수 있다.

2. 1. 개발

1975년 2월 4일, 소련 공산당 중앙위원회의 지시에 따라 9K33 오사(나토 코드명 SA-8 "게코")를 대체하기 위한 토르 미사일 시스템 개발이 시작되었다.[7] 육군용과 해군용(3K95 킨잘, SA-N-9 "건틀릿")이 동시에 개발되었는데, 키로프급을 포함한 여러 함급에 탑재하고 구형 함선에도 개조될 예정이었다.[7]

안테이 설계국(V.P. 예프레모프 지휘)이 개발 책임을 맡았고, 미사일은 MKB 파켈(P.D. 그루신 지휘)에서 설계되었다.[7] 개발은 1983년까지 계속되었으며, 같은 해 12월부터 1년간 실용 시험이 진행되었다.[86] 수직발사체계(VLS)를 채용한 시제차량은 만족스러운 성능을 보여, 1986년 3월 19일 소련군에 정식 채용되어 양산 및 배치가 시작되었다.[86] 2002년, 모든 개발자와 제조업체가 알마즈-안테이로 통합되었다.[8]

2. 2. 대한민국

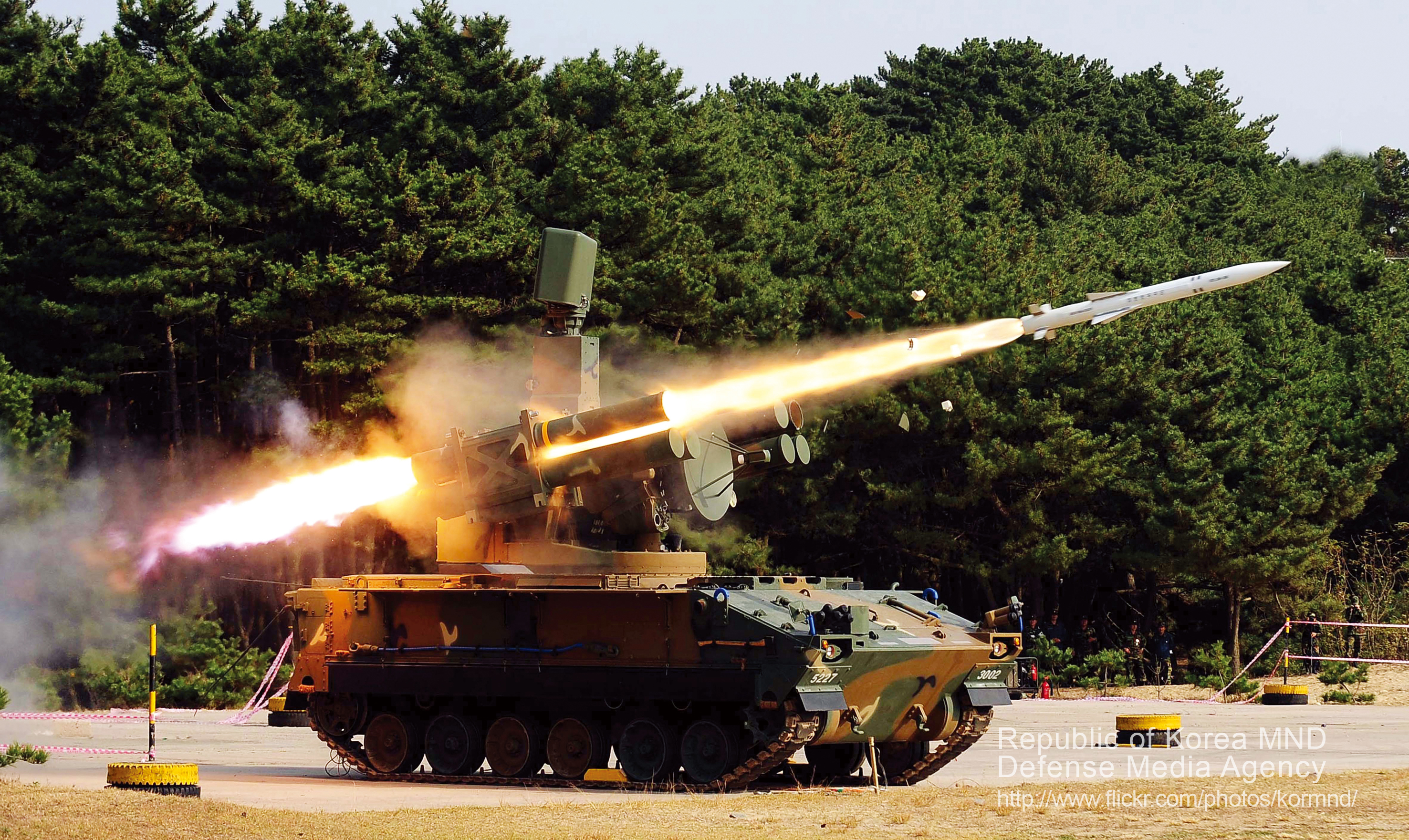

한국군 천마 미사일


대한민국의 천마 미사일은 토르 미사일과 유사한 단거리 지대공 미사일 시스템이다. 장갑차 한 대에 레이더와 미사일을 장착한 형태이다. 그러나 천마는 프랑스의 크로탈 2를 수입하여 개발되었으며, 사거리는 11km, 고도는 5km로, 토르 최신형(사거리 16km, 고도 10km)에 비해 성능이 다소 떨어진다.[15][7]

구분내용
크로탈 1, 사거리 9 km, 실전배치 1978년
토르 1, 사거리 12 km, 실전배치 1986년
크로탈 2, 사거리 11 km, 실전배치 1990년
천마, 사거리 11 km, 프랑스 크로탈 2 수입, 실전배치 1999년
토르 2, 사거리 16 km, 실전배치 2007년
크로탈 3, 사거리 15 km, 실전배치 2008년


3. 특징

토르 미사일은 장갑차 한 대에 레이더와 미사일을 모두 탑재한 완전 자율형 시스템으로, 단독 운용이 가능하다는 점이 가장 큰 특징이다. 9A330 전투 차량은 승무원 4명(운전병 1명, 조작원 3명)을 태우고 자율형 운반, 발사, 레이더 유닛(TLAR) 역할을 하며, MMZ가 제조한 GM-355 섀시를 기반으로 한다. 토르-M1은 개선된 GM-5955를 사용하며, NBC (핵, 생물학, 화학) 방호 기능을 갖추고 있다.[14]

추적 레이더로 덮인 9K332 TLAR.


기능과 작동 면에서 토르는 영국의 레이피어 미사일과 프랑스의 크로탈 미사일 시스템과 유사하다.[11][12][13]

토르는 완전 이동식 시스템으로, TLAR이 움직이는 동안에도 표적을 획득하고 추적할 수 있지만, 미사일은 정지 상태에서만 발사할 수 있다. 반응 시간은 모델에 따라 5~8초이며, 이동 중 잠시 정지하여 발사하는 경우에는 약 10초로 더 길어진다. 보조 동력 장치(APU)가 장착되어 정지 상태에서 주 엔진을 끄고도 레이더 및 미사일 시스템을 작동시켜 장기간 준비 상태를 유지할 수 있다. 디지털 컴퓨터는 높은 수준의 자동화를 가능하게 했고, 표적 위협 분류는 자동으로 이루어지며, 원하는 경우 운영자의 개입 없이 시스템을 작동할 수 있다.

차체는 2K22와 동일한 GM-569A 장갑 궤도 차량이며, 총 중량은 32t이다. 9K332 토르 M2에서는 행진 간 사격도 가능하다. 외관상 발사대가 보이지 않아, 다른 지대공 미사일 시스템의 수색 레이더 차량처럼 보인다.

3. 1. 구성

토르는 장갑차 한 대에 레이더와 미사일을 모두 탑재한 완전 자율형 시스템이다. 9A330 전투 차량은 승무원 4명(운전수 1명, 조작원 3명)을 탑승시키고, 자율형 운반, 발사, 레이더 유닛(TLAR) 역할을 한다.[11][12][13] 9A330은 MMZ가 제조한 GM-355 섀시를 기반으로 하며, 토르-M1은 개선된 GM-5955를 사용한다.[14] NBC (핵, 생물학, 화학) 방호 기능을 갖추고 있다. 일반적인 지대공 미사일 시스템과 달리, 여러 대의 차량으로 유닛을 편성하지 않고 단독 운용이 가능하다.

기능과 작동 면에서 토르와 가장 유사한 외국 시스템은 영국의 레이피어 미사일과 프랑스의 크로탈 미사일 시스템이다.[11][12][13]

토르 미사일은 완전 이동식 시스템으로, TLAR이 움직이는 동안에도 표적을 획득하고 추적할 수 있다. 미사일은 시스템이 정지된 상태에서만 발사할 수 있다. 반응 시간(표적 탐지에서 교전까지)은 모델에 따라 5~8초로 묘사된다. 그러나 이동 중 잠시 정지하여 발사하는 경우에는 반응 시간이 약 10초로 더 길어진다. 보조 동력 장치(APU)가 장착되어 정지 상태에서 레이더 및 미사일 시스템이 계속 작동하는 동안 주 엔진을 끌 수 있어 장기간 준비 상태를 유지할 수 있다. 디지털 컴퓨터는 이전의 모든 소련식 시스템보다 더 높은 수준의 자동화를 가능하게 했다. 표적 위협 분류는 자동으로 이루어지며, 원하는 경우 운영자의 개입 없이 시스템을 작동할 수 있다.

차체의 베이스는 정비, 운용, 보급 등을 고려하여 2K22와 동일한 GM-569A 장갑 궤도 차량이며, 대공 미사일 및 VLS(발사대) 등을 포함한 총 중량은 32t이다.

9K330은 차량 중앙의 포탑 위에 필요한 모든 시스템이 집약되어 완전 단독 운용이 가능하다는 점이 가장 큰 특징이다. 또한, 9K332 토르 M2에서는 행진 간 사격도 가능하다.

VLS를 채택하고 있기 때문에 외관상 발사대가 보이지 않아, 다른 지대공 미사일 시스템의 수색 레이더 차량처럼 보인다. 승무원은 4명(조종수 1명, 미사일 조작원 3명)이며, 전임인 9K33 오사보다 크고 자동화가 진척되어 영국의 레이피어 미사일 시스템이나 프랑스의 크로탈과 비교된다.

9K330 대공 미사일 시스템의 1개 중대는 9A330 자행 발사기 4대를 기본으로 장비하며, 지원 장비로 중대 지휘 차량 9S737 "란지르"(Ranzhir: 규율), 궤도식 트럭으로 구성된 재장전 지원 차량 9T231, 미사일 운반 차량 9T245가 배치된다. 대대 지휘관 차량에는 BTR-80 장갑 수송차를 기반으로 한 PU-12M이 사용되며, 대대는 기본적으로 2K22 퉁구스카 자행 대공 시스템 1개 중대와 혼성된다.[86]

파생형으로, 차륜형 장갑차나 트레일러 트럭 등의 차륜형 차량이나, 비행장이나 군사 기지 방공용 고정식 발사 장치도 제안되었다.

3. 2. 레이더

토르 미사일 시스템의 전투 차량에는 두 종류의 레이더가 장착되어 있다.[3] 시스템 후방의 마스트에 장착된 것은 "도그 이어" E/F 밴드 수색 레이더로, 최대 탐지 거리는 25km이다. "도그 이어"는 레이더만 회전시킬 수 있으며, 사용하지 않을 경우에는 마스트를 접을 수 있다.

초기형 수색 레이더는 기계식 주사 방식이었으나, 9K331M 토르 M1부터는 전자식 주사 방식으로 변경되어 탐지 거리와 목표 수가 증가하였다. 최대 48개의 목표를 탐지하고 10개의 목표를 추적할 수 있다. 9K332 토르 M2 시리즈에서는 위상 배열 레이더로 변경되었다.

터렛 전면에 장착된 것은 "스크럼 하프" G/H 밴드 (후에는 K 밴드) 펄스/도플러 위상 배열 유도 레이더로, 최대 추적 거리는 20km이다. 최대 2발의 미사일을 유도할 수 있다. "스크럼 하프" 자체는 앙각만 가능하며, 포착 및 미사일 유도 시에는 터렛 전체가 회전한다.

3. 3. 미사일

토르 미사일 시스템은 9M330, 9M331, 9M332, 9M338 등 다양한 미사일을 사용한다.[19] 9M330 미사일은 무게 167kg, 길이 3m, 탄두 중량 15kg, 최대 속도 마하 2.8, 최대 사거리 12km, 최대 고도 6km이다.[20] VLS(수직 발사 시스템)에서 콜드 런치 방식으로 발사된다. 알마즈-안테이는 새로운 9M338 미사일을 개발하여 사거리와 정확도를 높이고 크기를 줄였다.[19]

9M330 미사일은 고체 연료 로켓 모터로 추진되며, 명령 유도 및 레이더 제어 근접 신관을 사용한다. 최대 30G까지 기동할 수 있으며, 최대 마하 2의 속도로 비행하는 표적을 공격할 수 있다. 지상 목표물을 향해서도 발사할 수 있다.[3] 각 미사일은 밀봉된 탄약으로, 2개의 4개 묶음으로 저장된다.

9M331 미사일은 4발이 1열로 늘어선 컨테이너에 격납되어 있으며, 2개의 컨테이너가 전후 방향으로 탑재된다.[85]

9M338 미사일은 알마즈-안테이에서 개발되었으며, 향상된 사거리와 정밀도를 제공한다. 크기가 작아지면서 개량된 토르-M2는 기존 8발 대신 16발의 미사일을 장착할 수 있게 되었다.[19]

9M330/9M331 미사일 제원[85][86]
항목내용
종류단거리 방공 미사일 (SHORAD 미사일/단SAM)
제조국
미사일 직경235mm
미사일 전장2,898mm/3,500mm
미사일 중량165kg
탄두HE 파편 효과 (14.8kg)
사정거리1,500~12,000m
운용 고도6,000~10,000m
추진 방식고체 로켓 모터
유도 방식적외선 유도+TV 유도식 무선 지령 유도
비행 속도마하 2.8 (850m/s)


3. 4. 기동성

토르는 완전 이동식 시스템으로, TLAR이 움직이는 동안에도 표적을 획득하고 추적할 수 있다. 미사일은 시스템이 정지된 상태에서만 발사할 수 있다. 반응 시간(표적 탐지에서 교전까지)은 모델에 따라 5~8초이다. 9A330 전투 차량은 4명의 승무원(운전수 1명, 조작원 3명)을 탑승시키고 자율형 운반, 발사, 레이더 유닛 또는 TLAR 역할을 한다. 9A330은 MMZ가 제조한 GM-355 섀시를 기반으로 하며, 토르-M1은 개선된 GM-5955를 사용한다.[14] NBC (핵, 생물학, 화학) 방호 기능을 갖추고 있다. 기동 시간은 3분이며, 모든 운송 수단(공중 포함)으로 운송할 수 있다. 토르-M2는 행진 간 사격이 가능하다.[4]

4. 파생형

토르 미사일은 육군용과 해군용으로 동시에 개발되었으며, 1975년 2월 4일에 개발이 시작되어 2002년에 알마즈-안테이로 개발 부서와 대량 생산 공장이 통합되었다.[22]

주·야간, 악천후, 전파 방해 환경에서도 AGM-86 ALCM 순항 미사일을 요격하기 위해 세계 최초로 개발된 대공 미사일 시스템이다. 장갑차는 이동 중에도 27km 떨어진 항공기를 탐지할 수 있으며, 정지 후 3초 만에 미사일 발사가 가능하다.[22]

러시아 해군의 쿠즈네초프 항공모함에는 토르 미사일 192발이 탑재되어 있으며, 3초에 한 발씩 연사할 수 있다.[22]

토르 미사일은 한국의 천마 미사일과 유사하게 장갑차 한 대에 레이더와 미사일을 장착한 단거리 지대공 미사일이다. 그러나 천마의 사거리가 11km, 고도 5km인데 비해 토르는 16km, 고도 10km로 더 장거리이다.

미사일국가사거리실전배치
크로탈 19km1978년
토르 112km1986년
크로탈 211km1990년
천마11km1999년
토르 216km2007년
크로탈 315km2008년



;9K331 Tor-M1: 사거리 12km, 1986년 실전배치, 미사일 8발과 레이더가 장갑차 한 대에 장착되어 있다.[22]

;9K332 Tor-M2E: 사거리 16km, 고도 10km, 2007년 MAKS 에어쇼에서 최초 공개[22]

;Tor-M2KM: 사거리 15km. 모듈 방식으로, 트럭, 빌딩, 구축함에 길이 7.1m, 폭 2.5m 공간만 있으면 설치가능[22]

;Tor-2E: 2018년 개발. 트럭에 미사일 16발 장착. 사거리 15km, 고도 12km, 트럭 4대로 구성된 포대가 데이터링크로 16개 목표물 동시교전 가능[22]

;HQ-17: 토르-M1의 중국산, 사거리 12km[22]

;FM-2000: 중국산. 사거리 15km, 고도 10km, 2018년 주하이 에어쇼에서 최초공개, 2019년 실전배치[22]

;3K95 킨잘 (Кинжал|킨잘ru): 9K330 토르의 함선 발사형. 코사크가 사용하는 단검의 이름. 아드미랄 쿠즈네초프급 항공모함, 우달로이급 구축함, 네우스트라시미급 프리깃에 장비. NATO 코드 네임 SA-N-9. 수출형은 "'''클리노크'''"( Клинок|클리노크ru : "칼날")[22]

4. 1. 육군용

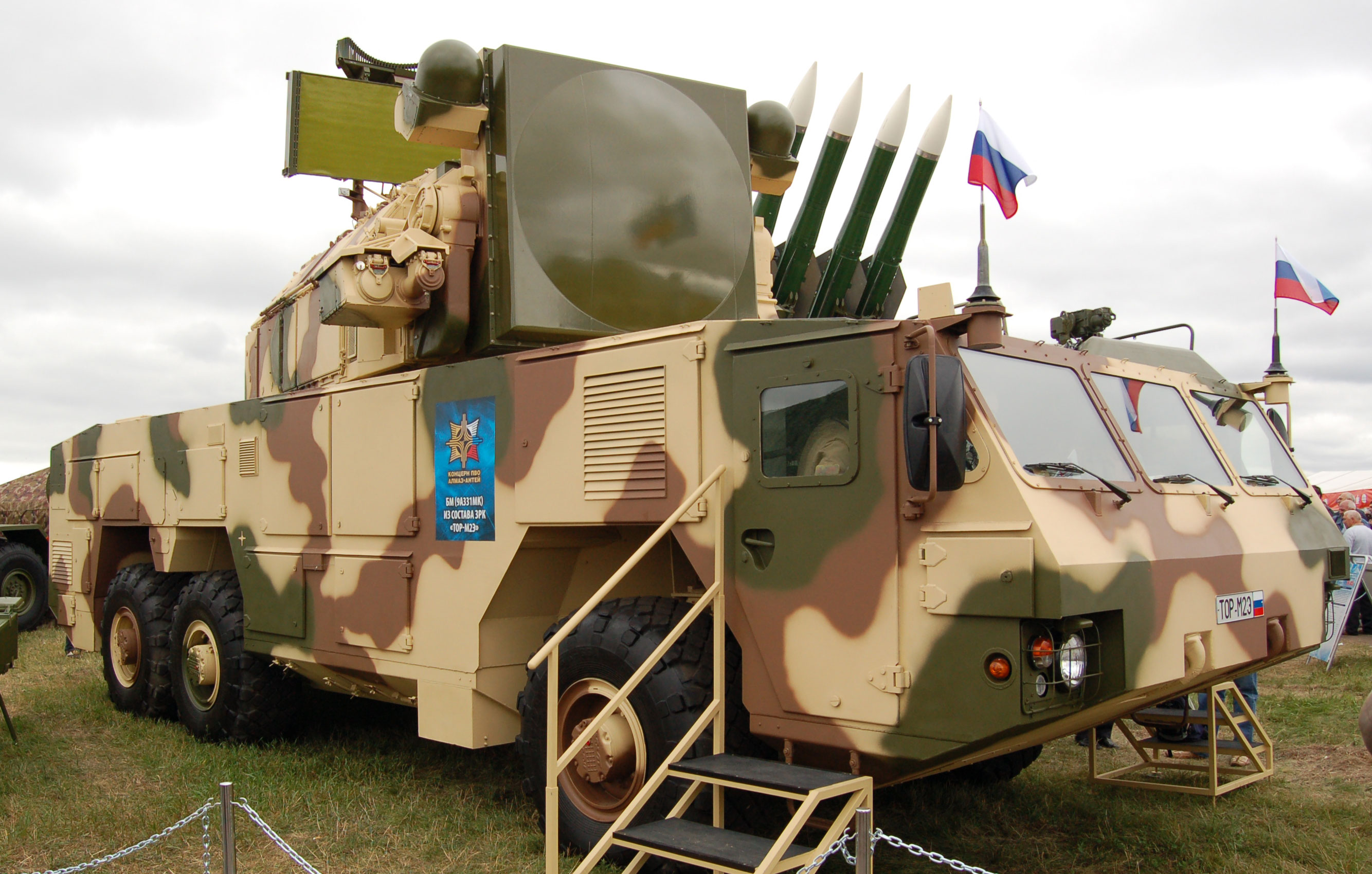

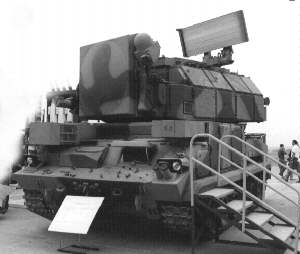

MAKS 2009 쇼에서 MZKT-6922 차량에 탑재된 Tor M2E (배경에 Buk 미사일)

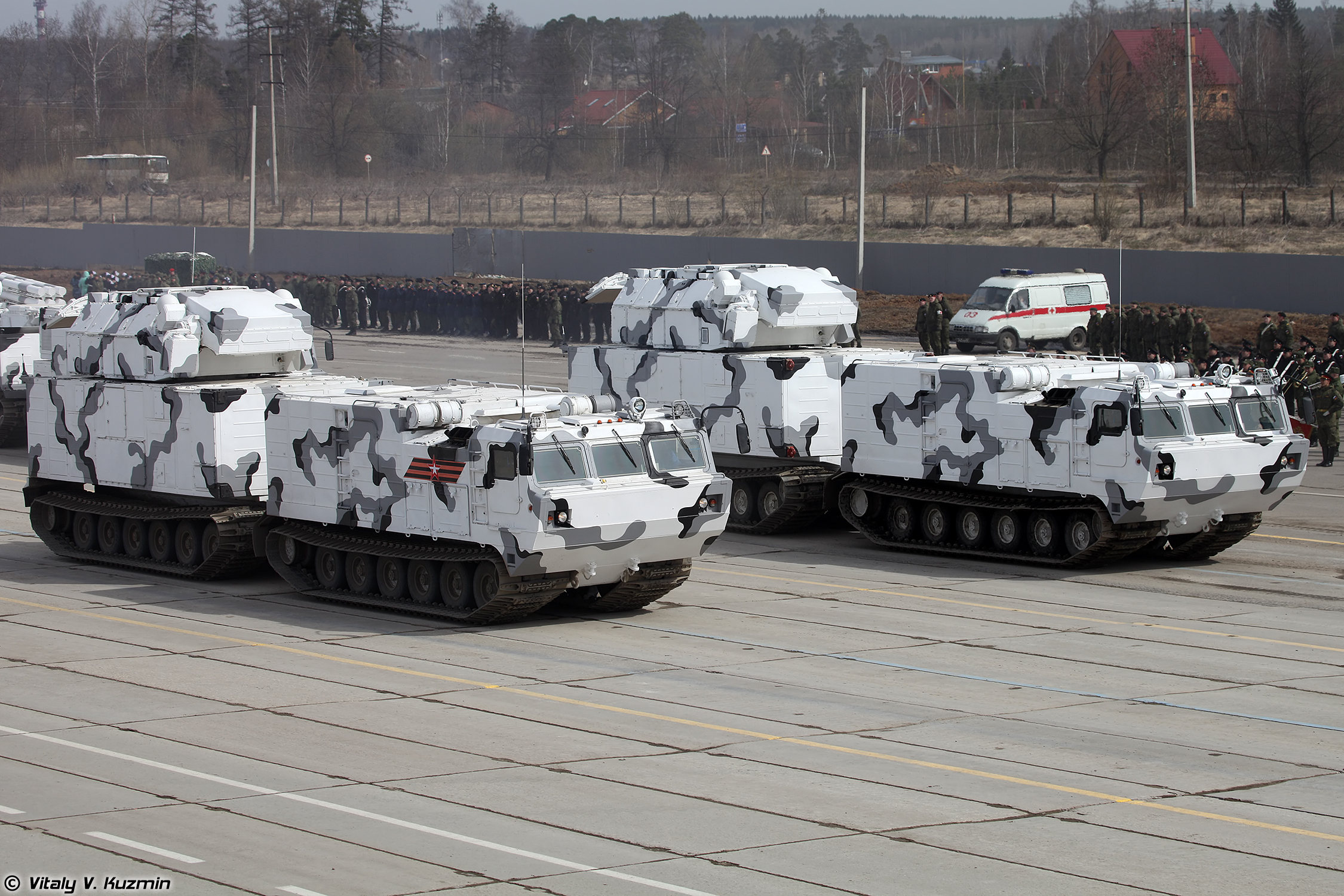

토르-M2DT, 2017


;9K330 토르

:1986년에 배치. 9M330 미사일을 사용. 최단 요격 거리 2km.[22]

;9K331 토르 M

:1991년에 배치. 9M331 미사일을 사용. 9M331은 유도 장치가 개량되어 1발당 목표 명중률이 45~80%로 향상되었다. 최단 요격 거리 1.5km. 동시 2개 목표 공격도 가능해졌다.[4][23]

;9K331M 토르 M1/토르 M1T

:9M331 미사일을 사용. 최단 요격 거리 1.5km.[23]

:자주 발사기는 개량형 9A331이 사용되고 있으며, 베이스 차대는 개량형 GM-5955 궤도식 장갑차로 변경되었다.

;9K331 토르 M1TA/토르 M1B

:수출용 염가판. 트럭 견인식. 트레일러 위에 전주 회전식 런처 유닛을 탑재.

;토르 MTS

:거점 방공용.

;9K332 토르 M2

:9M331 미사일을 사용. 최단 요격 거리 1km. 시스템 완전 자동화, 리액션 타임 단축, 수색 레이더의 위상 배열화, 레이더 탐지 범위 확대 등의 개량이 이루어져 동시 4개 목표 공격, 행진 간 사격이 가능하게 되었다. 소형화된 9M338 대공 미사일도 사용할 수 있으며, 이 경우 16발을 장전할 수 있다.

;9K331 토르 M2DT

:전지형 적응차 DT-30PM을 유용하여 -50℃의 북극 지역에서 사용하도록 특별히 설계된 차량. 2량 1조로 행동하며, 1량이 스택되었을 때 다른 1량이 견인할 수 있는 사양으로 되어 있다. 9M338 8발을 탑재하고, 최대 사정거리 12~16km, 최고 고도 10km, 최대 4개의 목표와 이동하면서 교전할 수 있다. 승무원 3명. 2008년에 개발되어 12량이 제조되었다.[50][51][52]

;9K332 토르 M2E

:토르 M2의 시스템을 륜식 플랫폼(6륜 장갑차)에 탑재한 것. 2007년 MAKS 에어쇼에서 최초 공개되었다.[28]

:* "Tor-M2E (9К332МE)" – 9А331МE 궤도형 섀시에 9М9331 미사일 4개를 장착한 9M334 미사일 모듈 2개를 탑재.[33] 승무원 2명. 시스템은 완전 자동화되어 있다.[34]

;Tor-M2KM

: 모듈 방식으로, 트럭, 빌딩, 구축함에 길이 7.1 m, 폭 2.5 공간만 있으면 설치가능. 사거리 15km.[37]

;Tor-2E

: 2018년 개발. 기존 모델들은 트럭에 미사일 8발 장착이 대부분인데, Tor-2E는 16발 장착. 사거리 15 km, 고도 12 km, 트럭 4대로 구성된 포대가 데이터링크로 16개 목표물 동시교전 가능

;Tor-M1-2U

: 2012년 말에 실전 배치. 모든 기상 조건에서 중간, 저고도 및 초저고도로 비행하는 항공기, 헬리콥터, 무인 항공기, 미사일 및 기타 정밀 유도 무기를 파괴하도록 설계되었다. 최대 10킬로미터 고도에서 최대 4개의 표적을 동시에 공격할 수 있다. 승무원은 3명으로 구성.

;HQ-17 (홍기 17)

:중국이 러시아에서 구매한 9K331M 토르 M1의 중국에서의 명칭.

;FM-2000

: 중국산. 사거리 15km, 고도 10km, 2018년 주하이 에어쇼에서 최초공개, 2019년 실전배치

4. 2. 해군용



'''3K95 "킨잘"''' (Кинжал|단검ru)은 해양 전자 공학 연구소에서 개발한 토르 미사일 시스템의 해상 버전이며, NATO 보고명은 '''SA-N-9 건틀릿'''이다. 800 톤 이상의 배에 장착될 수 있으며, 쿠즈네초프급 항공모함, 키로프급 다목적 순양함, 우달로이급 대잠 구축함 및 네우스라시미급 호위함에 설치된 것으로 알려져 있다.[7] 육상 배치형과 동일한 9M330 미사일을 사용한다. 토르-M1의 해상 버전은 '''"요시"''' (Ёж|고슴도치ru)로 알려져 있으며, 킨잘의 수출 버전은 '''"클리노크"''' (Клинок|칼날ru)로 알려져 있다.

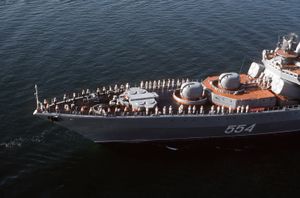

''우달로이''급 구축함 ''아드미랄 비노그라도프''에 장착된 SA-N-9 발사기.


킨잘은 육상 버전보다 먼저 시험을 시작했음에도 불구하고 개발 기간이 더 길었다.[7] 1989년에 실전 배치되기 전까지 프로젝트 1124 그리샤급 코르벳을 사용하여 장기간의 시험 기간을 거쳤다. (1986년에 네 발의 P-5 파티요르카 (SSC-1a 샤독) 대함 미사일을 격추한 것을 포함)[46]

미사일은 회전형 VLS 모듈 내에 보관되며, 3~6개의 모듈(32 (''네우스라시미''), 64 (''우달로이'') 또는 192 (''쿠즈네초프'', ''키로프'') 발 미사일)로 묶여 갑판과 같은 높이로 장착된다. 각 모듈에는 최대 8발의 미사일이 발사 대기 상태로 들어 있다. 발사 시에는 가스 캐터펄트를 사용하여 미사일을 콜드 런칭하며, 발사기는 다음 탄을 발사 위치로 이동시킨다.[47]

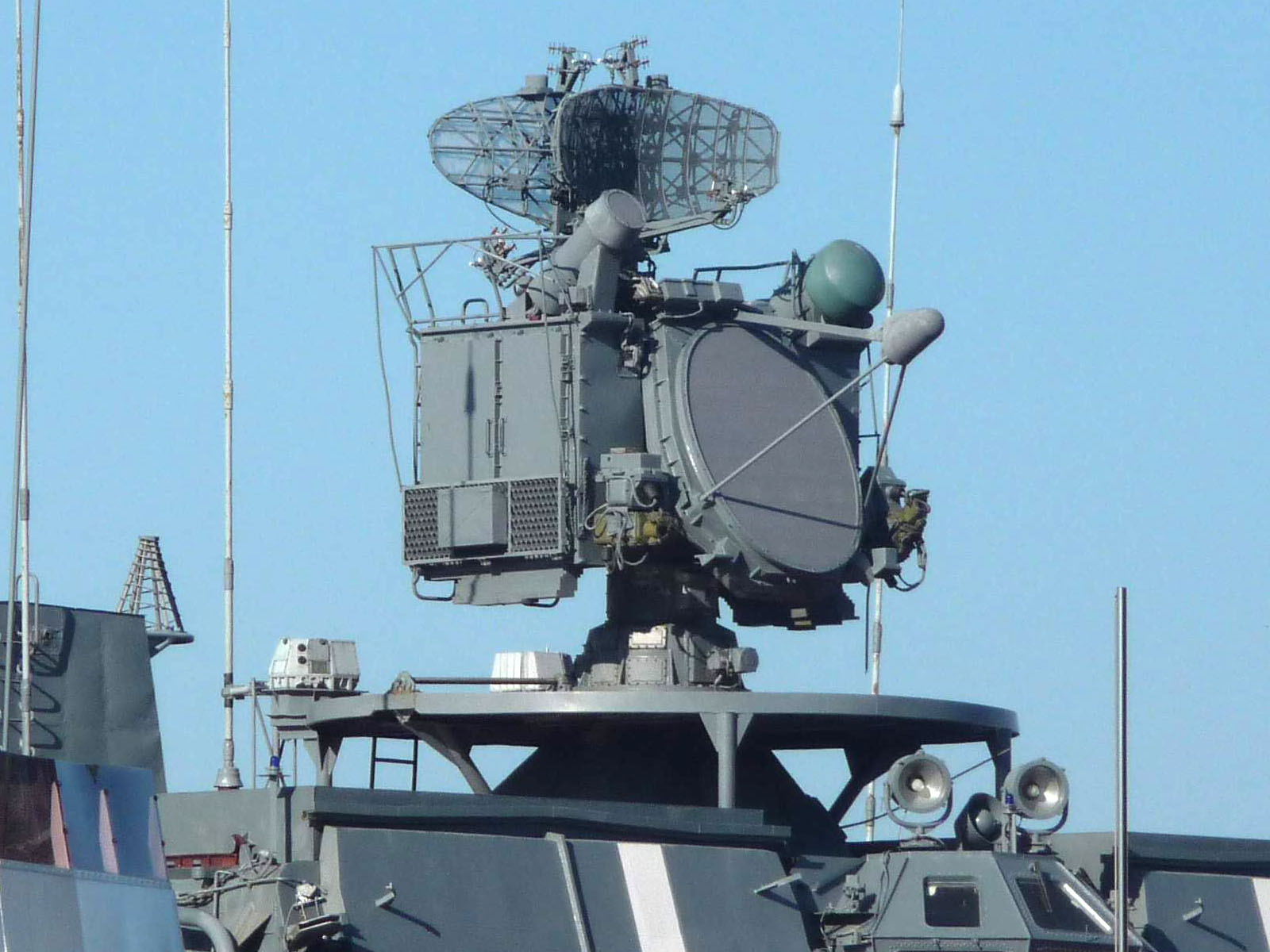

3R95 사격 통제 레이더


사격 통제(FC)는 3R95 다중 채널 FC 시스템(NATO 보고명 '''크로스 소드''')에 의해 처리되며, G-밴드 표적 획득 레이더(최대 탐지 거리 45 km/28 mi,[47])와 K 밴드 표적 공격 레이더의 두 가지 다른 레이더 세트로 구성된다.

사격 통제 시스템은 두 개의 상단 장착형, 기계적으로 주사되는 포물선형 표적 획득 레이더를 사용하여 360도의 시야와 IFF를 제공한다. 표적 공격 레이더는 사격 통제 시스템 전면에 장착된 반사형 수동 전자식 주사 배열 안테나로, 60도의 시야를 가지고 있다.[46] 표적 공격 레이더는 최대 4개의 표적에 대해 8발의 미사일을 추적하고 유도할 수 있으며, 유효 사거리는 1.5~12 km, 고도는 10~6000 m이다.[47] 이 시스템은 13명의 승무원이 관리한다.[47] 3K95에는 보조 적외선 유도 시스템이 장착되어 있으며, 3R95는 함선 AK-630 근접 방어 시스템(CIWS)에 대한 사격 통제 정보도 제공할 수 있다.[46]

'''토르-M2KM'''은 독립형 전투 모듈 버전으로, 다양한 위치에 장착할 수 있다. 2016년 10월, ''아드미랄 그리고로비치'' 호위함의 헬기 착륙장에 탑재되어 가상의 순항 미사일을 발사하는 데 사용되었다. 이는 킨잘 시스템을 설치할 여유가 없는 선박에게도 향상된 SAM(지대공 미사일) 능력을 제공한다. 이 모듈은 트럭, 건물 지붕 또는 최소 너비 2.5m, 길이 7.1m의 수평면에 장착할 수 있으며, 무게는 15톤으로 외부 지원 없이 작동하는 데 필요한 모든 장비를 갖추고 있다. 대기 상태에서 완전 경계 태세로 전환하는 데 3분이 소요되며, 2명의 승무원이 우선순위로 지정한 가장 위험한 20개의 표적을 동시에 추적하면서 144개의 공중 표적을 탐지할 수 있다. 토르-M2KM 미사일의 사거리는 15km이다. 2022년 6월에는 ''바실리 비코프'' 초계함의 헬기 착륙장에 설치되었으며, 새로운 '''9M331M''' 지대공 미사일을 사용한다.[48] 2023년 11월 현재, 이 시스템은 흑해 함대의 대형 상륙함에 설치되고 있다.[49]

4. 3. 중국

HQ-17은 토르-M1 시스템을 기반으로 중국이 개발한 것으로, 새로운 섀시, 피아 식별 배열, 레이더 및 기타 전자 장비를 갖추고 있다.[57] 1996년, 중국은 러시아로부터 14대의 토르-M1 미사일 시스템을 주문했고, 1997년에 계약에 따라 인도되었다. 1999년에는 러시아와 중국 간에 토르-M1 시스템 13대에 대한 또 다른 계약이 체결되었으며, 해당 시스템은 2000년에 인도되었다.[58]

'''FM-2000'''은 2018년 주하이 에어쇼에서 중국 우주 과학 기술 공사(China Aerospace Science and Industry Corporation)가 공개하고 2019년부터 실전 배치된 이동형 단거리 방공(SHORAD) 시스템이다. 사거리는 15km이며 교전 고도는 10km이다. 3축 TEL에 탑재된다.[59] HQ-17의 파생형이다.

5. 운용 국가

국가보유 수량비고
아제르바이잔4대토르-M2K[77]
아르메니아2~6대토르-M2KM, 2019년 공급, 2020년 2대 파괴[77][78]
벨라루스21대토르-M2E, 2024년 11월 1개 포대 추가 인도[79]
중국24대토르-M1[79]
키프로스6대토르-M1[79]
이집트10대 이상토르-M1 10대, 토르-M2E 10대 이상[79]
그리스25대육군 21대, 공군 4대 (토르-M1)[79]
이란29대토르-M1 시스템[79]
러시아120대 이상토르-M1/M2/M2U, 러시아-우크라이나 전쟁 중 최소 61대 손실,[80][81] 9M338 미사일 실전 배치[79]
우크라이나6대토르-M, 러시아-우크라이나 전쟁 중 10대 추가 노획[79][81]
아르차흐2023년 아제르바이잔 나고르노-카라바흐 공세 이후 아제르바이잔에 점령[82]
조지아[83][84]
인도[85]
페루[85]
소련승계 국가로 이전



토르 미사일은 구 소련 국가 외에도 1999년 그리스 육군, 2000년 중국 육군을 비롯하여 인도, 키프로스 (키프로스 국가방위대 6기 9K331 토르 M1[87]), 페루, 이집트, 이란, 예멘, 베네수엘라 등에 수출되었다.[86]

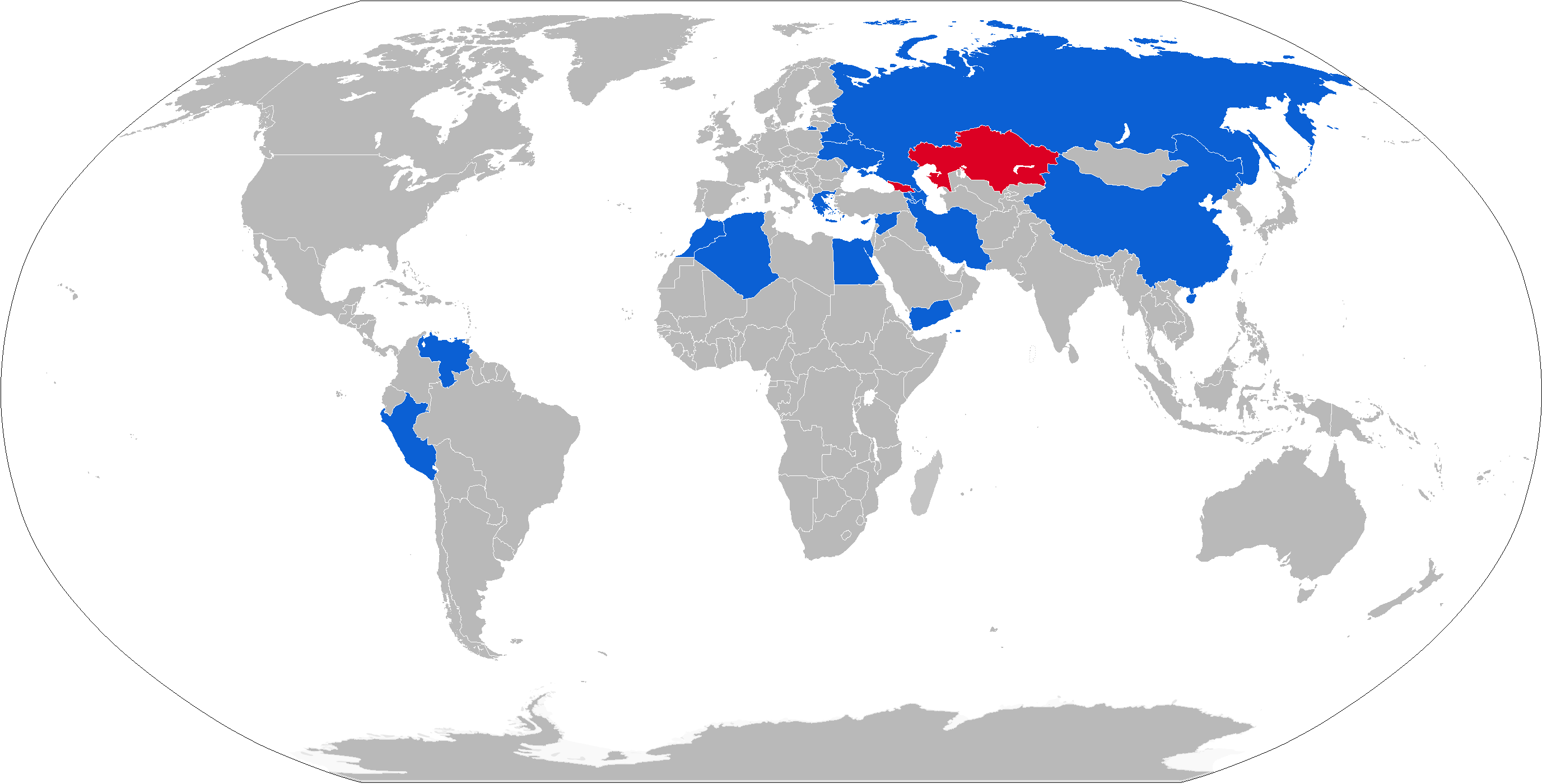

토르 미사일 사용국가. 파랑은 현재, 빨강은 예전 보유국

6. 주요 사건

1975년 2월 4일 토르 미사일 시스템 개발이 시작되었으며, 육군용과 해군용이 동시에 개발되었다. 2002년 개발 부서와 대량 생산 공장이 알마즈-안테이로 통합되었다.

토르 미사일은 주야간, 악천후, 전파방해 환경에서도 AGM-86 ALCM 순항미사일을 요격하기 위해 개발된 대공 미사일 시스템이다. 러시아 해군의 쿠즈네초프 항공모함에는 토르 미사일 192발이 탑재되어 있다.

2020년 1월 8일, 이란 테헤란 인근에서 발생한 우크라이나 국제항공 752편 격추 사건에는 토르 미사일이 사용되었다.

6. 1. 우크라이나 국제항공 752편 격추 사건 (2020년)

2020년 1월 8일, 이란 수도 테헤란 인근 이맘 호메이니 국제공항에서 이륙한 우크라이나 국제항공 752편(보잉 737-800)이 토르 미사일 2발에 의해 격추되어 탑승객 176명 전원이 사망했다.[90] 여객기는 8천 피트 상공에서 레이더에서 사라졌으며, 미국 위성은 미사일 2발이 근처에서 열감지되었다. 여객기 추락 현장에서는 토르 미사일 잔해가 발견되었다.

뉴스위크는 미국 관리들이 우크라이나 국제항공 752편이 이란의 토르-M1 미사일에 의해, 아마도 실수로 격추되었다고 믿는다고 보도했다.[66] 캐나다 총리 쥐스탱 트뤼도는 이란의 지대공 미사일이 우크라이나 여객기의 손실을 초래했을 가능성이 있다는 신뢰할 만한 정보가 있다고 발표했다.[67] 벨링캣의 엘리엇 히긴스는 사고 현장에서 촬영된 것으로 주장되는 토르 미사일 코 부분의 사진을 트윗했다.[68][69]

1월 11일, 이란은 인적 오류로 인해 우크라이나 여객기를 격추했다고 인정하고 사과했다.[90] 이란은 전쟁 상황으로 인해 영공을 폐쇄하지 않았고,[70] 1월 20일, 이란 민간 항공 당국은 "두 대의 토르-M1 미사일이 [...] 항공기에 발사되었다"고 확인했다.[71]

이전 군사 정보에 따르면, 2007년 6월에 이란 혁명 수비대 토르-M1 포대가 실수로 민간 여객기를 향해 미사일을 발사한 사건이 있었다.[72]

6. 2. 기타

2008년 남오세티야 전쟁 당시 러시아 국방부 대변인 아나톨리 노고비친은 조지아군이 토르 미사일 시스템을 사용하여 러시아 항공기를 공격했다고 주장했다. 그는 조지아 방공망에 의해 격추된 Tu-22MR 전략 폭격기 손실의 원인이 토르 미사일 시스템일 가능성을 제기했다.[60] 그러나 이후 분석 결과, 폭격기 격추는 2007년 우크라이나로부터 조지아가 획득한 Buk-M1 시스템에 의한 것으로 밝혀졌다.[61][62]

2015년 9월 30일부터 러시아군은 시리아 내전에 직접 개입했다. 흐메이밈 공군기지에 판치르-S1 단거리 방공 시스템과 함께 토르-M2가 배치되어 방공 임무를 수행했다. 토르-M2는 UAV 편대 공격 대응에 있어 판치르-S1보다 우수한 성능을 보였으며, 2020년 6월 기준 45대 이상의 즉석 UAV를 파괴했다.[63][64]

2018년 4월 9일, 이스라엘 공군은 시리아 T-4 공군기지에 있던 이란 제공 토르 시스템과 드론 격납고를 파괴한 것으로 알려졌다. 이 시스템은 아직 가동되지 않은 상태였다.[65]

2020년 11월 9일, 아제르바이잔 국방부는 호자벤드 인근에서 아르메니아의 토르-M2 km 시스템이 파괴되는 영상을 공개했다.[73] 이 차량은 차고에 주차 중이었으며, IAI 하롭 "자폭" 드론과 여러 유도 폭탄의 공격을 받아 파괴되었다.

2022년 러시아의 우크라이나 침공에서 러시아군은 토르 미사일을 사용하고 있다. 여러 시스템이 진흙에 갇혀 러시아군에 의해 버려졌으며, 일부는 민간인에 의해 사진으로 촬영되었다.

2023년 9월 29일, 우크라이나 국가 경찰은 키이우주 브로바리 라이온의 한 주택에서 토르 미사일 여러 발을 회수했다. 이 미사일들은 2022년 봄 러시아군이 해당 지역에서 철수할 때 버려진 것으로 추정된다. 우크라이나 관계자에 따르면 각 미사일의 가치는 81.1만달러에 달한다. 미사일은 우크라이나군에 인도되었다.[74]

2023년 11월 9일, 우크라이나군은 쿠피안스크 전선에서 1인칭 시점 드론을 사용하여 토르 미사일 시스템을 파괴했다고 주장했다.[75]

오릭스 웹사이트에 따르면 러시아는 2024년 10월 3일 기준, 전쟁 동안 60가지 종류의 토르 시스템을 잃었으며, 이 중 가장 많은 30대가 9K332 토르-M2 버전이다.[76]

참조

[1] 웹사이트 TOR M1 - Hellenic Air Force https://www.haf.gr/e[...] Haf.gr 2022-03-15
[2] 웹사이트 http://www.rian.ru/a[...] RIA Novosti 2005-12-15
[3] 웹사이트 Российские зенитные ракетные комплексы "Тор" на международной авиационно- космической выставке "Аэрошоу Чайна – 2014" http://dokwar.ru/pub[...] 2018-04-30
[4] 웹사이트 На вооружение войск ЮВО поступили новые ЗРС "Тор-М1-2У" http://aftershock.su[...] 2014-11-14
[5] 웹사이트 Техника ПВО http://russianguns.c[...] 2014-11-14
[6] 웹사이트 Tor-M2U po raz pierwszy strzelał w marszu http://www.konflikty[...] 2015-09-30
[7] 웹사이트 ЗЕНИТНЫЙ РАКЕТНЫЙ КОМПЛЕКС 9К330 "ТОР" (SA-15 Gauntlet) http://pvo.guns.ru/t[...] 2007-08-21
[8] 웹사이트 http://www.almaz-ant[...] 2007-08-21
[9] 웹사이트 Russian tech firm fine-tunes Tor air defense system to fight US-made HIMARS rockets https://tass.com/def[...]
[10] 웹사이트 Завод "Купол" начал модернизацию ЗРК "Тор" https://ria.ru/20240[...] 2024-03-30
[11] 웹사이트 Количество целей http://rbase.new-fac[...] 2014-11-06
[12] 웹사이트 "Бублики" вместо зонтика. Российская оборонка продолжает выпускать уникальное оружие http://vpk.name/news[...] 2008-01-09
[13] 웹사이트 Зенитный ракетный комплекс 9К331 Тор-M1 http://rbase.new-fac[...] 2014-11-14
[14] 웹사이트 GM-5955 Specifications http://www.metrowago[...] 2006-08-11
[15] 서적 1996 IEEE Aerospace Applications Conference. Proceedings
[16] 웹사이트 "[Actu] Le système anti-aérien Tor : actualités et développements futurs" https://redsamovar.c[...] 2019-04-14
[17] 웹사이트 952 "-4" http://pvo.guns.ru/a[...] 2014-11-14
[18] 웹사이트 "Поляна-Д4М1" (9С52М1), мобильная автоматизированная система управления зенитной ракетной бригадой (смешанной группировкой средств ПВО) http://cdxnew.narod.[...] 2014-11-14
[19] 웹사이트 New Missile Enhances Russian TOR-M2 Air Defense Capabilities http://defense-updat[...] 2013-11-14
[20] 웹사이트 9K331 Tor http://www.fas.org/m[...] Federation American Scientists 2000-09-03
[21] 웹사이트 http://www.vko.ru/De[...] ВПК-Медиа 2008-08-09
[22] 웹사이트 Зенитный ракетный комплекс "Top" http://www.oruzie.su[...] 2014-11-14
[23] 웹사이트 Main defense product range - ?Almaz ? Antey? Corp http://www.almaz-ant[...] 2022-06-06
[24] 웹사이트 20 лет назад Вооруженные силы России потрясли мировое сообщество http://www.rg.ru/201[...] 2014-11-06
[25] 웹사이트 ЗЕНИТНЫЙ РАКЕТНЫЙ КОМПЛЕКС "ТОР М2". AIR DEFENSE MISSILE COMPLEX TOR-M2 http://bastion-karpe[...] 2018-04-30
[26] 웹사이트 ЗРК "Тор-М2" впервые показал свои боевые качества на полигоне в Полесье http://www.rg.ru/201[...] 2014-03-06
[27] 웹사이트 ЗРК "Тор–М2КМ" показали стопроцентный результат на пусках в рамках тендера на экспорт http://www.vz.ru/new[...] 2018-04-30
[28] 웹사이트 http://www.kupol.ru/[...] 2007-08-14
[29] 웹사이트 Система ПВО малой дальности "Тор-М2Э" http://www.raspletin[...] 2012-03-24
[30] 웹사이트 ЗЕНИТНЫЙ РАКЕТНЫЙ КОМПЛЕКС "ТОР М2". AIR DEFENSE MISSILE COMPLEX TOR-M2 http://bastion-karpe[...] 2014-11-14
[31] 웹사이트 Создан высокоточный комплекс ПВО 'Тор-М2' http://rbase.new-fac[...] 2014-11-14
[32] 웹사이트 Разработчик: новейшая ракета для "Тор-М2" сбивает прямым попаданием http://ria.ru/defens[...] 2013-11-14
[33] 웹사이트 Молодежная политика http://www.kupol.ru/[...] 2017-09-20
[34] 웹사이트 "" " ": ?" http://vpk.name/news[...] 2011-06-20
[35] 웹사이트 Купол https://www.kupol.ru[...]
[36] 웹사이트 Вестник ПВО https://web.archive.[...]
[37] 웹사이트 Advertising booklet of ADMS "Тор-М2КМ" http://www.kupol.ru/[...] 2019-05-22
[38] 웹사이트 - .name http://vpk.name/news[...] 2014-11-14
[39] 웹사이트 ЗРК семейства "Тор-М2" http://www.oborona.r[...] 2014-11-14
[40] 웹사이트 ЗРК "Тор-М2КМ" в модульном исполнении http://army-news.ru/[...] 2014-11-14
[41] 웹사이트 Войска ЮВО получили новые зенитно-ракетные системы "Тор-М1-2У" http://ria.ru/arms/2[...] 2014-11-14
[42] 웹사이트 Antiaircraft troops in the South Military District fire "Tor" for the first time - Vestnik Kavkaza http://vestnikkavkaz[...] 2014-11-14
[43] 웹사이트 Два зенитных ракетных дивизиона ВВО в Приморье перевооружены на ЗРК 'Тор-М2У' - Ракетная техника http://rbase.new-fac[...] 2018-04-30
[44] 웹사이트 Концерн: "Алмаз-Антей" провел успешные стрельбы из ЗРК "Тор" в движении http://tass.ru/armiy[...] 2018-04-30
[45] 웹사이트 Минобороны опубликовало уникальные кадры экспериментальных ракетных пусков http://www.ntv.ru/no[...] 2018-04-30
[46] 웹사이트 КОРАБЕЛЬНЫЙ ЗЕНИТНЫЙ РАКЕТНЫЙ КОМПЛЕКС "КИНЖАЛ" (SA-N-9 GAUNTLET) http://pvo.guns.ru/n[...] 2000-12-12
[47] 웹사이트 KLINOK Air Defence Missile System http://www.rusarm.ru[...] Rosoboronexport 2008-08-14
[48] 웹사이트 Russian patrol ship Vasily Bykov equipped with Tor-M2KM system https://www.navyreco[...] 2022-06-08
[49] 웹사이트 Источник: черноморские БДК решили защитить комплексами "Тор-М2КМ" https://flot.com/202[...] 2023-11-24
[50] 웹사이트 ЦАМТО / Новости / Военное представительство МО РФ завершило приемку первой серийной партии из 12 арктических комплексов "Тор-М2ДТ" http://www.armstrade[...] 2018-11-26
[51] 웹사이트 ЦАМТО / Новости / Олег Салюков в интервью «МК»: в этом году соединения и воинские части СВ получат более 2500 новых основных образцов ВВСТ http://www.armstrade[...] 2018-10-03
[52] 웹사이트 ЦАМТО / Новости / ИЭМЗ "Купол" досрочно поставил в войска новую партию ЗРК "Тор-М2" http://www.armstrade[...] 2018-11-24
[53] 웹사이트 Russia lost its rare arctic air defense system in Ukraine https://defence-blog[...] 2023-02-06
[54] 웹사이트 Burning Like Hell! Ukraine Destroys Russia's 'Very Rare' TOR-M2DT Defense System; Kyiv Taunts By Saying 'Burned Brightly' https://eurasiantime[...] 2023-02-06
[55] 웹사이트 Attack On Europe: Documenting Russian Equipment Losses During The Russian Invasion Of Ukraine https://www.oryxspio[...] 2023-08-01
[56] 웹사이트 Rosoboronexport Brings the Newest Tor-E2 SAM System to the World Market https://rostec.ru/en[...] 2018-09-20
[57] 웹사이트 HQ-17: A Classic Russian Missile With A New Chinese Twist http://www.popsci.co[...] 2018-04-30
[58] 웹사이트 Russian Tor Missile System http://www.russiafil[...] Russia File Defence Brief 2008-12-08
[59] 웹사이트 Janes {{pipe}} Latest defence and security news https://www.janes.co[...] 2018-11-10
[60] Youtube Russia's Defence ministry spokesman press-conference (YouTube) https://www.youtube.[...] RussiaToday 2008-08-10
[61] 웹사이트 Analysis: Georgia's Air Defence in the August War https://www.defencew[...] 2008-10-21
[62] 웹사이트 Known Deliveries of Military Equipment to Georgia in 2000–2008 https://web.archive.[...] Centre for Analysis of Strategies and Technologies 2009-01-15
[63] 웹사이트 Russia deploys Tor-M2 to Syria - Jane's 360 http://www.janes.com[...] 2018-04-30
[64] 웹사이트 Can Russia's Pantsir Air-Defense System Handle Drone Swarms? https://warisboring.[...] 2020-01-17
[65] 뉴스 Israel Conferred With U.S. on Strike in Syria to Target Iranian War Gear https://www.wsj.com/[...] 2021-09-09
[66] 웹사이트 Iranian Missile System Shot Down Ukraine Flight, Probably By Mistake, Sources Say https://www.newsweek[...] Newsweek 2020-01-09
[67] 웹사이트 Justin Trudeau says intelligence indicates that an Iranian missile took down the Ukrainian flight with 85 Canadians on board https://www.business[...] 2020-01-10
[68] Twitter Tor anti-aircraft missile debris, supposedly from near the #PS752 crash site. 2020-01-09
[69] 뉴스 Iran plane crash: What's the evidence a missile shot down the Ukrainian plane? https://www.bbc.co.u[...] 2020-01-10
[70] 웹사이트 January 11 US-Iran news https://edition.cnn.[...] 2020-01-11
[71] 웹사이트 Iran confirms it fired two missiles at Ukrainian plane https://www.france24[...] France Médias Monde 2020-01-21
[72] 뉴스 Wary of Israel, Iran is Said to Err in Strikes https://www.nytimes.[...] 2012-10-03
[73] Youtube Cəbhənin Xocavənd istiqamətində düşmənin "Tor-M2KM" ZRK-sı vurulub https://www.youtube.[...] 2020-11-09
[74] 뉴스 Stolen Surface-To-Air Missiles Found In Kyiv Garage https://www.thedrive[...] 2023-09-30
[75] 뉴스 Ukraine's tiny drone blows up Russian Tor air defense system https://defence-blog[...] 2023-11-10
[76] 뉴스 Attack On Europe: Documenting Russian Equipment Losses During The Russian Invasion Of Ukraine https://www.oryxspio[...] 2024-10-03
[77] 웹사이트 Arms transfer database https://armstransfer[...] 2024-11-16
[78] 웹사이트 The Fight For Nagorno-Karabakh: Documenting Losses On The Sides Of Armenia And Azerbaijan https://www.oryxspio[...] 2024-11-16
[79] 웹사이트 В Беларусь прибыла очередная батарея зенитных ракетных комплексов «Тор-М2» https://www.mil.by/r[...] 2024-11-23
[80] 문서 The Military Balance 2022
[81] 웹사이트 Attack On Europe: Documenting Russian Equipment Losses During The Russian Invasion Of Ukraine https://www.oryxspio[...] 2024-11-16
[82] 웹사이트 Documenting Equipment Losses During The September 2023 Nagorno-Karabakh Conflict https://www.oryxspio[...] 2023-10-07
[83] 뉴스 Киев открещивается от поставок Грузии систем С-200 и "Тор" http://izvestia.ru/n[...] 2018-05-20
[84] 웹사이트 geo-army.ge http://www.geo-army.[...] 2018-04-30
[85] 서적 世界の装軌装甲車カタログ アリアドネ企画 2001
[86] 웹사이트 9K330トール対空ミサイル・システム http://combat1.sakur[...] 2019
[87] 서적 The Military Balance 2023 Routledge 2023-02-15
[88] 웹사이트 ミサイルの残骸を発見 https://i.imgur.com/[...] unknown 2020-01-13
[89] 웹사이트 旅客機墜落事故、ミサイルの残骸を発見か http://zapzapjp.com/[...] zapzapjp.com 2020-01-13
[90] 웹사이트 shot-down of flight ps752 of ukrainian international airlines https://imgur.com/Fm[...] BabakTaghvaee 2020-01-13


본 사이트는 AI가 위키백과와 뉴스 기사,정부 간행물,학술 논문등을 바탕으로 정보를 가공하여 제공하는 백과사전형 서비스입니다.
모든 문서는 AI에 의해 자동 생성되며, CC BY-SA 4.0 라이선스에 따라 이용할 수 있습니다.
하지만, 위키백과나 뉴스 기사 자체에 오류, 부정확한 정보, 또는 가짜 뉴스가 포함될 수 있으며, AI는 이러한 내용을 완벽하게 걸러내지 못할 수 있습니다.
따라서 제공되는 정보에 일부 오류나 편향이 있을 수 있으므로, 중요한 정보는 반드시 다른 출처를 통해 교차 검증하시기 바랍니다.

문의하기 : help@durumis.com
