1. 개요
팰렁스 CIWS는 함정에 근접하여 접근하는 대함 미사일과 기타 위협을 요격하기 위해 개발된 근접 방어 무기 체계이다. 1960년대 소련의 대함 미사일 배치에 대응하여 미국 해군이 개발을 시작, 1970년대 초 시제품을 거쳐 1980년 실전 배치되었다. M61 벌컨 20mm 개틀링포, 레이더, 사격 통제 시스템을 통합한 자동화된 시스템으로, 탐색 및 추적 레이더를 통해 표적을 탐지, 추적, 요격한다. 팰렁스는 여러 차례 개량을 거쳐 성능을 향상시켰으며, 육상용 C-RAM 시스템으로도 활용된다. 현재 미국, 일본, 대한민국 등 20여 개국에서 운용 중이며, 걸프전, 홍해 위기 등 실전에서 사용된 사례가 있다.
더 읽어볼만한 페이지
- CIWS - 기관포
기관포는 19세기 개틀링 기관총에서 시작되어 20mm 이상의 구경을 가진 자동화된 화포를 의미하며, 1, 2차 세계 대전에서 널리 사용된 후 현대에는 육상, 해상, 공중에서 다용도로 활용되고 있다. - CIWS - 골키퍼 CIWS
골키퍼 CIWS는 탈레스 네덜란드에서 개발한 함선 방어용 근접 무기 시스템으로, GAU-8 어벤저 30mm 개틀링포를 주 무장으로 사용하며, 자동 탐지, 추적, 요격 능력을 갖춘 대함 미사일 방어 시스템이다. - 레이시온 - FIM-92 스팅어
스팅어는 미국의 휴대용 지대공 미사일로, 적외선 유도 방식을 사용하며, 다양한 개량형이 있으며, 소련-아프가니스탄 전쟁 등 여러 분쟁에 사용되었고, 헬리콥터 탑재형과 함대공형으로도 사용된다. - 레이시온 - AN/APG-77
AN/APG-77은 노스럽 그루먼과 레이시온이 개발한 AESA 방식의 항공 레이더로, 저피탐지 성능과 다목표 동시 추적 기능을 갖추고 있으며, 개량형인 AN/APG-77(v)1은 지상 공격 능력을 향상시켰다.
| 팰렁스 CIWS | |
|---|---|
| 개요 | |
 | |
| 유형 | 근접 방어 무기 체계 |
| 개발 국가 | 미국 |
| 제원 (초기 모델 기준) | |
| 중량 | 약 5,670 kg |
| 길이 (L76 포신) | 1,520 mm (Block 0 & 1) |
| 높이 | 4.7 m |
| 구경 | 20 mm |
| 포신 수 | 6개 (오른쪽 포물선형 강선, 9개 강선) |
| 발사 속도 | 분당 4,500발 (초당 75발) |
| 탄속 | 1,100 m/s |
| 최대 사거리 | 5,500 m |
| 유효 사거리 | 1,490 m |
| 탄약 | 20×102mm 날개안정분리철갑탄 고폭소이탄예광탄 |
| 조준 | Ku-밴드 레이더 및 전방 감시 적외선 (FLIR) |
| 부앙각 | Block 0: −10°/+80° Block 1: −20°/+80° Block 1B: −25°/+85° |
| 회전 각도 | 중심선에서 양쪽으로 150° |
| 개발 및 생산 | |
| 설계 | 제너럴 다이내믹스 |
| 제조사 | 제너럴 다이내믹스 |
| 설계 시기 | 1969년 |
| 생산 시기 | 1978년 – 현재 |
| 대당 가격 | Block 1B (영국): 856만 파운드 (5대) Block 1B (한국): 1,366만 달러 (9대) Mk 15 Block 1B Baseline 2 (대만): 총 4억 1,600만 달러 (Mk 244 Mod 0 철갑탄 260,000발 포함, 8대는 기존 Block 0을 MK15 팰렁스 Block 1B Baseline 2로 업그레이드) |
| 사용 정보 | |
| 사용 시기 | 1980년 – 현재 |
| 사용 국가 | 운용 국가 참고 |
| 참전 | 걸프 전쟁 |
| 파생형 | |
| 종류 | 3가지 |
| 주요 특징 | |
| 주무장 | 1 x 20mm M61 벌컨6포신 개틀링 기관포 |
| 기타 정보 | M61 벌컨, 미니건 및 기타 설계 줌왈트급 구축함 샌 안토니오급 강습상륙함 |
| 활용 | |
| 지상 배치형 | C-RAM (Counter Rocket, Artillery, and Mortar) 시스템으로 사용. 카불 국제공항 로켓 공격 방어에 사용됨. |
| 기타 정보 | |
| 제작사 | 레이시온 (Raytheon) |
2. 역사
팰렁스 CIWS는 1960년대 후반, 소련의 대함 미사일 위협에 대응하기 위해 미국에서 개발되었다. 1973년 첫 프로토타입 시스템이 미 해군에 제공되었고, 1977년 구축함에서 운용 시험 및 평가(OT&E)를 성공적으로 완료했다.[7] 1978년 생산이 승인되었으며, 1980년 항공모함 코럴 시에 처음으로 장착되었다. 이후 미 해군은 1984년부터 비전투 선박에도 CIWS 시스템을 배치하기 시작했다.
2. 1. 개발 배경
1960년대 초 소련이 K-10S|K-10S (AS-2 "키퍼")영어 공대함 미사일이나 P-15 (SS-N-2 "스틱스") 함대함 미사일 등 대함 미사일을 배치하기 시작했다. 서방 국가 해군은 대공 능력에 대한 과신과 실전 경험 부족으로 대함 미사일의 위협을 과소평가했다.[7]1967년 10월 21일 이스라엘 해군의 Z급 구축함이 이집트 해군의 코마르형 미사일정에 격침되는 에일라트 사건은 서방 해군에 큰 충격을 주었고, 각국은 대함 미사일 방어(ASMD) 강화에 착수했다.[7]
당시 미국 해군은 주요 함선에 타로스, 테리어, 터터와 같은 함대공 미사일을 장비하고 있었지만, 이는 원거리 및 중거리의 유인 제트기를 대상으로 하는 것이었고, 근접 영역의 대공 방어는 3인치·5인치 속사포에 의존해야 했다.[7] 시모어러나 시스패로와 같은 새로운 단거리 개함 방공 미사일 개발이 시작되었지만, 반응 시간 단축의 한계와 시 클러터(해면 반사)에 의한 저고도 목표 탐지의 어려움, 대함 미사일의 작은 레이더 반사 단면적 등 대함 미사일 방어에는 부적합한 부분이 많았다.[7]
이러한 이유로 개함 방공 미사일의 안쪽을 방어하는 근접 방어 무기 체계(CIWS) 개발이 필요하게 되었다.[7] 1968년에 제안이 이루어졌고, 1969년 제너럴 다이내믹스사가 타당성 조사를 수주했다. 1973년 8월부터 패러것급 구축함 "킹"에 시제품이 탑재되어 1974년 3월까지 함상 평가 시험이 실시되었다. 1977년 포레스트 셔먼급 구축함 "비글로우"에서 개선된 양산기의 실용 시험이 실시되었다. 1978년 양산이 시작되어, 1980년 항공모함 "코럴 시"에 처음으로 탑재되었다.
2. 2. 개발 과정
1960년대 소련이 K-10SK-10S (AS-2 "키퍼")영어 공대함 미사일이나 P-15 (SS-N-2 "스틱스") 함대함 미사일 등 대함 미사일을 배치하기 시작했지만, 서방 국가 해군은 대공 능력에 대한 과신과 실전 경험 부족으로 인해 대함 미사일의 위협을 과소평가했다.[7]그러나 1967년 10월 21일 에일라트 사건으로 이스라엘 해군의 Z급 구축함이 이집트 해군의 코마르형 미사일정에 격침되면서 상황이 바뀌었다. 이 사건은 서방 해군에 큰 충격을 주었고, 각국은 대함 미사일 방어(ASMD) 강화에 착수했다.
당시 미국 해군은 주요 함선에 터터와 같은 함대공 미사일을 장비하고 있었지만, 이는 원·중거리의 유인 제트기를 대상으로 한 것이었고, 근접 대공 화력은 3인치·5인치 속사포에 의존해야 했다. 시모어러나 시스패로와 같은 개함 방공 미사일 개발이 시작되었지만, 반응 시간 단축의 한계와 시 클러터, 대함 미사일의 작은 레이더 반사 단면적 등 ASMD에는 부적합한 부분이 많았다.
이러한 이유로 개함 방공 미사일의 안쪽을 방어하는 근접 무기 시스템 개발이 필요하게 되었다. 1968년 제안이 이루어졌고, 1969년 제너럴 다이내믹스사가 타당성 조사를 수주했다.[7] 1973년 8월부터 시제품이 패러것급 구축함 "킹"에 탑재되어 1974년 3월까지 함상 평가 시험이 실시되었다.
개선된 양산기는 1977년 포레스트 셔먼급 구축함 "비글로우"에서 실용 시험을 거쳤다. 1978년 양산이 시작되어, 1980년 항공모함 "코럴 시"에 처음으로 탑재되었다.[7]
2. 3. 도입 및 운용
1980년 항공모함 코럴 시에 처음으로 팰렁스가 장착되었고, 이후 미 해군은 1984년부터 비전투 선박에도 CIWS 시스템을 배치하기 시작했다.[7] 미 해군은 1990년대까지 대부분의 함정에 팰렁스를 장착했다. 해안 경비대의 일부 커터에도 탑재되었다.실전에서는 1991년 걸프 전쟁에서 이라크군의 실크웜 미사일에 대항하기 위해 발사된 채프를 오인한 올리버 H. 페리급 미사일 프리깃 "자렛"의 팰렁스 CIWS가 호위 대상인 전함 "미주리"에 오사하는 사고가 발생하기도 했다.[56][57] 2024년에는 예멘의 반정부 무장 조직 (후티)에 의한 홍해 해상에서의 해적 행위에 대처 (번영의 수호자 작전)하던 미사일 구축함 "그래블리"가 순항 미사일 공격을 받았을 때 CIWS를 사용하여 이를 격추했다.[58]
2003년 7월 12일 취역한 니미츠급 항공모함 "로널드 레이건"에서는 기존의 팰렁스를 대신하여 다수 목표 동시 대처 능력과 고속 비행 미사일 대처 능력 향상을 목적으로 독일과 공동 개발한 RAM 근접 방공 시스템의 탑재를 시작했다. 이 때문에 현재 니미츠급에서는 팰렁스만, RAM만, 쌍방 탑재 등 각 함의 무장이 다르다. 하지만 차세대인 제럴드 R. 포드급 항공모함이나 아메리카급 강습상륙함에서는 RAM과 함께 팰렁스가 탑재될 예정이다.[59]
미 해군에서 팰렁스를 도입하여 운용한 함정은 다음과 같다.
| 함급 | 비고 |
|---|---|
| 미드웨이급 항공모함 | |
| 포레스탈급 항공모함 | |
| 키티호크급 항공모함 | |
| 원자력 항공모함 "엔터프라이즈" | |
| 니미츠급 항공모함 | |
| 제럴드 R. 포드급 항공모함 | |
| 아이오와급 전함 | |
| 원자력 미사일 순양함 "롱비치" | |
| 리히급 미사일 순양함 | |
| 원자력 미사일 순양함 "베인브리지" | |
| 벨크냅급 미사일 순양함 | |
| 원자력 미사일 순양함 "트랙스턴" | |
| 캘리포니아급 원자력 미사일 순양함 | |
| 버지니아급 원자력 미사일 순양함 | |
| 타이콘데로가급 미사일 순양함 | |
| 스프루언스급 구축함 | |
| 키드급 미사일 구축함 | |
| 알레이 버크급 미사일 구축함 | |
| 녹스급 프리깃 | |
| 올리버 H. 페리급 미사일 프리깃 | |
| 블루 리지급 상륙 지휘함 | |
| 이오지마급 강습상륙함 | |
| 타라와급 강습상륙함 | |
| 와스프급 강습상륙함 | |
| 아메리카급 강습상륙함 | |
| 휘드비 아일랜드급 도크형 상륙함 | |
| 하퍼스 페리급 도크형 상륙함 | |
| 오스틴급 도크형 수송상륙함 | |
| 클리블랜드급 도크형 수송상륙함 | |
| 트렌턴급 도크형 수송상륙함 | |
| 마스급 전투 보급함 | |
| 새크라멘토급 고속 전투 지원함 | |
| 킬라우에아급 탄약 수송함 | |
| 위치타급 유조함 | |
| 시마론급 유조함 | |
| 서플라이급 고속 전투 지원함 | |
| 해밀턴급 커터 | |
| 버솔프급 커터 |

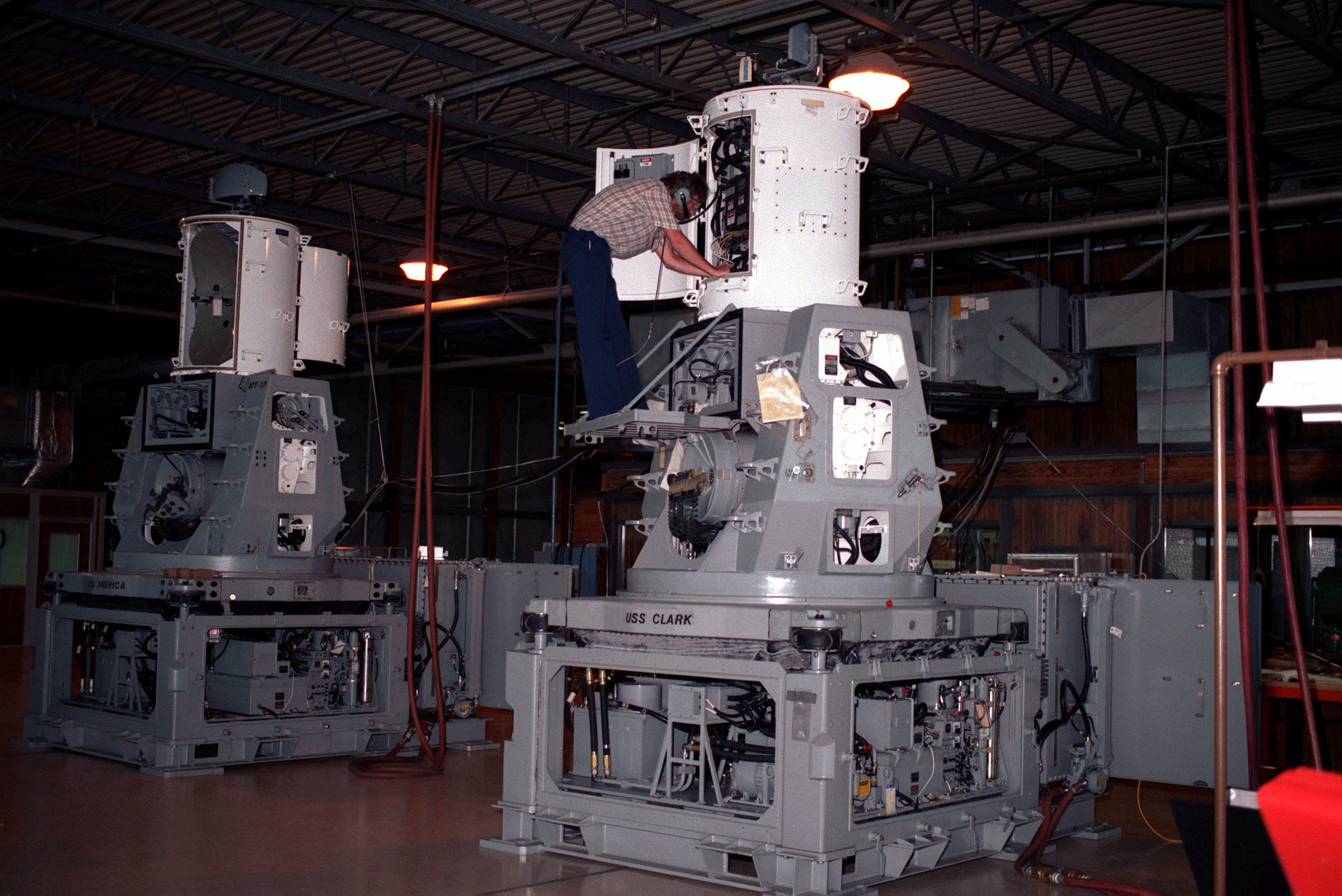

팰렁스 CIWS는 M61 "벌컨" 개틀링포와 탐지·추적 레이더, 사격 통제 시스템 등을 하나의 포탑에 통합한 시스템이다.[8][9] 시스템 전체는 Mk 15, 함내 조작부를 제외한 부분은 Mk 16, 마운트는 Mk 72, FCS는 Mk 90으로 불린다.
3. 구성
이 시스템은 150mm 두께의 플랫폼 위에 설치되며, 갑판 아래에 배치해야 하는 부분은 없다. 5.5m2의 갑판과 사계(射界)가 확보되면, 함선의 시스템으로부터 조작용 전원과 냉각수를 공급받아 작동한다. 다른 시스템과의 인터페이스가 적고, 자체적으로 독립적인 무기 시스템으로 운용 가능하며, 전체 중량도 비교적 가벼워 대형 함정에서 소형 함정에 이르기까지 탑재할 수 있다.
1977년 평가에서 평균 고장 간격(MTBF)은 188시간, 평균 수리 시간(MTTR)은 2시간 45분으로, 해군 요구(60시간 및 3시간)를 크게 웃도는 신뢰성을 기록했다.
팰렁스 CIWS는 목표 탐색, 탐지, 추적, 공격, 효과 판정, 재공격 또는 다른 목표 탐색 등 일련의 대공 전투를 다른 전투 시스템과 독립적으로 자동 완결한다. 작동에 필요한 입력은 440V AC 3상 전력 60Hz 전력과 물(전자 냉각용)이다. 일부 기능을 위해 함선의 진북 방위각과 WinPASS 하위 시스템용 115V AC 전압도 필요하다. WinPASS는 현장 통제소 내장 보조 컴퓨터로, 기술자의 유지 보수 및 문제 해결을 위한 시스템 테스트와 교전 데이터 저장을 지원한다.AK-630 팰렁스 골키퍼 730식 사진 -- -- -- -- 중량 ? 무장 GSh-6-30 (6총신 개틀링포) M61 (6총신 개틀링포) GAU-8 (7총신 개틀링포) 7총신 개틀링포 발사 속도 분당 5,000발 분당 4,500발 분당 4,200발 분당 5,800발 사정거리 휴대 탄약수 2,000발 1,550발 1,190발 1,000발 탄환 초속 초당 초당 초당 초당 수직축 사격 범위 +88°～-12° +85°～-25° +85°～-25° +85°～-25° 수평축 사격 범위 360° +150°～-150° 360° 360°
3. 1. M61 벌컨
M61 벌컨은 1959년부터 미군이 사용해 온 20mm 개틀링포로, 팰렁스 CIWS의 주무장이다. 분당 3,000~4,500발의 높은 발사 속도를 자랑하며, 탄환은 철갑탄 텅스텐 관통자 또는 열화 우라늄으로 구성된다. 탄약 처리 시스템은 두 개의 컨베이어 벨트를 사용하여 탄창 드럼에서 총으로 탄환을 옮기고, 빈 탄피나 불발탄은 다시 드럼으로 옮긴다.[2]
초기형(블록 0, 블록 1)은 분당 3,000발, 최신형(블록 1A 이후)은 분당 4,500발의 속도로 사격이 가능하다.[2] 탄환의 속도는 약 이며, 미사일 동체를 파괴하여 공기역학을 무력화하도록 설계되었다.
탄약은 플라스틱 사보와 경량 금속 푸셔에 싸인 15mm 관통자로 구성된다.[15] 팰렁스에서 발사되는 탄환은 발당 약 30달러이며, 목표물을 공격할 때 일반적으로 100발 이상을 발사한다.
포신 길이는 초기에는 76구경이었으나, 블록 1B부터 99구경으로 변경되었다. 발사 속도는 초기에는 최대 분당 3,000발이었으나, 블록 1 베이스라인 1에서 공기압식으로 변경하여 분당 4,500발까지 향상되었다. 급탄은 벨트식이며, 원통형 탄창이 기관총 하부에 배치된다. 준비 탄수는 초기형 블록 0에서는 989발, 블록 1에서는 1,550발로 증가했다. 빈 탄피는 회수 슈트를 통해 다시 원통형 탄창으로 회수되며, 불발탄도 함께 회수된다. 재장전은 30분 이내에 완료할 수 있다.
탄약은 초기에는 미국 해군에서 열화 우라늄탄 심의 APDS를 사용했으나, 1989년부터 1990년에 걸쳐 니켈·크롬·텅스텐 합금을 탄심에 사용하는 APDS로 전환했다.
| 항목 | 내용 |
|---|---|
| 구경 | 20mm |
| 종류 | 개틀링포 |
| 발사 속도 | 분당 3,000~4,500발 |
| 포신 길이 | 76구경 (블록 0, 1), 99구경 (블록 1B 이후) |
| 탄환 구성 | 철갑탄 텅스텐 관통자 또는 열화 우라늄 |
| 탄두 구성 | 플라스틱 사보, 경량 금속 푸셔, 15mm 관통자 |
| 탄환 속도 | |
| 탄약 처리 | 2개의 컨베이어 벨트 시스템 |
| 준비탄수 | 989발 (블록 0), 1,550발 (블록 1 이후) |
| 급탄 방식 | 벨트식, 원통형 탄창 |
3. 2. 레이더 시스템
팰렁스 CIWS는 Ku 밴드 탐지 레이더와 추적 레이더를 조합하여 목표물을 탐지하고 추적하는 시스템이다. 초기 모델은 탐색 범위가 좁았지만, 이후 개량을 통해 성능이 향상되었다.팰렁스 CIWS는 탐지 및 추적을 위해 두 개의 안테나를 사용한다. 탐색용 안테나는 무장 통제 그룹 상단의 레이다 돔 안에 있으며, 잠재적 표적의 방위각, 거리, 속도, 방향, 고도 정보를 CIWS 컴퓨터에 제공한다. 이 정보를 바탕으로 컴퓨터는 표적의 교전 여부를 결정한다. 유효한 표적으로 판단되면, 마운트가 표적을 향해 이동하고 약 4.5해리(약 8.3km) 지점에서 추적 안테나에 표적을 넘겨준다. 추적 안테나는 매우 정밀하지만 더 작은 영역을 관측하며, 컴퓨터가 명중 확률이 최대화되었다고 판단하면 자동으로 발사하거나 운용자에게 발사를 권장한다.[14] 시스템은 초당 75발을 발사하며, 발사된 탄환을 추적하여 표적을 '유도'한다.[14]
두 레이더는 Ku 밴드 주파수를 사용하며, 하나의 송신기를 공유하기 때문에 동시에 전파를 발사할 수 없어 시스템 자체적으로는 탐색 중 추적이 불가능하다. 펄스 반복 주파수 (PRF)는 거리에 따라 3단계로 전환된다.
초기 블록 0에서는 탐색 레이더의 탐색 범위가 앙각 0도에서 5도로 제한되었으나, 블록 1 베이스라인 0에서는 탐색 레이더의 안테나가 백 투 백 배치된 위상 배열 안테나 4면으로 변경되어 탐색 범위가 앙각 70도까지 확대되었다. 블록 1B에서는 레돔 오른쪽에 광학 조준 장치가 추가되었다.
이러한 탐색 및 추적 레이더를 통해 탐지한 목표의 현재 위치와 발사되는 탄환의 위치를 추적, 그 차이를 감지하고 수정량을 계산하여 지속적인 폐쇄 루프 제어를 통해 명중률을 높인다. 목표 격파가 확인되면 사격을 중단하고 다음 목표에 대응한다.
미국 해군 자료에 따르면, 목표 탐지부터 공격 개시까지 약 2초가 소요되며, 목표 파괴에는 평균 약 200발이 필요하고, 최대 유효 사거리는 약 1,500미터이다.
3. 3. 사격 통제 시스템
팰렁스 CIWS의 사격 통제 시스템(FCS)은 탐지 및 추적 레이더를 조합하여 하나의 포탑에 집약한 시스템이다. Mk 15 시스템의 마운트 단독으로는 Mk 72, FCS는 Mk 90으로 불린다.팰렁스 CIWS는 M61 벌컨 20mm다총신 기관포와 이와 연동된 Ku 대역 사격 통제 레이더 시스템을 기반으로 한다.[8][9] 컴퓨터 제어 레이더 시스템을 통해 자동 탐색, 감지, 추적, 교전 및 격추 확인이 가능하다. 이러한 특징 덕분에 팰렁스는 통합 표적 시스템이 없고 센서가 제한적인 지원 함정에 적합하다.
팰렁스 CIWS의 가장 두드러진 특징은 다른 전투 시스템과 독립적으로 목표 탐색, 탐지, 추적, 공격, 공격 효과 판정, 재공격 또는 다른 목표 탐색으로의 전환 등 일련의 대공 전투를 자동으로 완결한다는 점이다.
3. 4. 자동화 시스템
팰렁스 CIWS는 목표물의 탐지, 추적, 공격, 효과 판정, 재공격 또는 다른 목표 탐색으로 이행하는 일련의 대공 전투를 자동으로 수행할 수 있다.[10]4. 개량형
팰렁스 CIWS는 지속적으로 개량되어 성능이 향상되었다. 1991년 걸프 전쟁 당시, 프리깃함에 장착된 팰렁스 시스템이 자동 표적 획득 모드로 작동하여 전함의 채프에 반응해 오발을 일으킨 사건이 있었다. 이 사건을 계기로 팰렁스 시스템은 더욱 발전하게 되었다.[19]
기총의 총신이 연장되었고, 레이더에는 사이드 로브 억제 및 필터 개선이 이루어졌다. 또한, 전방 감시 적외선(FLIR)을 이용한 광학 사격 지휘 장치가 추가되어 대수상 사격 모드(Phalanx Surface Mode, PSuM)에 대응할 수 있게 되었다. 최신형인 Block1B Baseline2는 레이더가 개량되어 위협 판단 능력과 신뢰성이 향상되었고, 정비 비용 절감도 이루어졌다.
4. 1. 블록 1
팰렁스 시스템은 여러 단계로 개량되었다. 1988년에 도입된 블록 1은 레이더, 탄약, 컴퓨팅 성능, 발사 속도를 개선하고 최대 교전 고각을 +70도까지 높였다. 이러한 개선은 신형 러시아 초음속 대함 미사일에 대한 대응 능력을 강화하기 위한 것이었다.[10]블록 1은 탐색 레이더의 안테나를 위상 배열 방식으로 변경하고, 기관포의 앙각을 높여 탐색 능력을 강화했다. 또한, 탑재 탄수를 1,550발로 늘리고 분당 발사 속도를 4,500발로 향상시켰다.[10]
| 항목 | 내용 |
|---|---|
| 주포 | 1× 20-mm M61A2 벌컨 6연장 개틀링포[2] |
| 높이 | 약 4.72m |
| 무게 | 약 5669.90kg (후기형 약 6168.85kg)[7] |
| 고각 | −25° ~ +85° |
| 총구 속도 | 3600ft/s |
| 발사 속도 | 분당 4,500발 |
| 최대 연발 | 1,000발 |
| 탄약 탑재량 | 1,550발 |
| 레이더 | Ku 밴드 |
| 가격 | 1200만달러[51] |
| 표적 마하 | 2[52] |
4. 2. 블록 1A
블록 1A는 더 기동성이 뛰어난 표적에 대응하기 위해 새로운 컴퓨터 시스템을 도입했다.[10] 전자 계산기를 갱신하고, 고기동 목표물에 대한 대응 능력을 강화함과 동시에 함정 자체 방어 시스템(SSDS)과 연동하는 기능도 추가되었다.4. 3. 블록 1B
1999년에 개발된 블록 1B PSuM(팰렁스 해상 모드)은 전방 감시 적외선(FLIR) 센서를 추가하여 해상 표적에 대한 무기 효과를 높였다.[10] 이 기능은 연안 해역의 소형 선박 위협 및 기타 "부유물"에 대한 함선 방어를 제공하고, 저고도 저속 항공기에 대한 무기 성능을 향상시키기 위해 개발되었다. FLIR는 가시성이 낮은 미사일에 유용하며, RIM-116 롤링 에어프레임 미사일(RAM) 시스템과 연동하여 RAM 교전 거리와 정확도를 높인다. 블록 1B는 조작자가 위협을 시각적으로 식별하고 표적을 지정할 수 있게 한다.[10]2015년 회계연도 말부터 미 해군은 모든 팰렁스 시스템을 블록 1B로 업그레이드했다. FLIR 센서 외에도 블록 1B는 자동 획득 비디오 추적기, 최적화된 총열(OGB), 향상된 치사력 탄약(ELC)을 통합하여 소형 기동 해상 선박, 저속 비행 고정익 및 회전익 항공기, 무인 항공기와 같은 비대칭 위협에 대한 추가적인 기능을 제공한다. OGB와 ELC는 더 좁은 산포와 증가된 "초탄 명중" 사거리를 제공한다. Mk 244 ELC는 48% 더 무거운 텅스텐 관통탄과 알루미늄 노즈 피스를 사용하여 대함 미사일을 관통하도록 설계되었다. 탐지 성능을 개선하고, 신뢰성을 높이며, 유지 보수를 줄이기 위한 팰렁스 1B Baseline 2 레이더 업그레이드도 이루어졌다. 해상 모드를 갖추어 고속 공격 보트 및 저고도 미사일에 대한 방어 능력을 향상시켰다. 2019년 현재 Baseline 2 레이더 업그레이드는 모든 미 해군 팰렁스 시스템 장착 선박에 설치되었다.[11] 블록 1B는 캐나다 해군, 포르투갈, 일본 자위대, 이집트군, 바레인군, 영국 해군 등에서도 사용된다.[12]
기총의 총신을 연장하고, 레이더에 사이드 로브 억제 및 필터 개선 등을 추가하고, FLIR 광학 사격 지휘 장치를 추가하여 대수상 사격 모드(Phalanx Surface Mode, PSuM영어)를 지원한다. 최신형인 Block1B Baseline2는 레이더가 개량되어 위협 판단 능력과 신뢰성이 향상되었고, 정비 비용 절감도 이루어졌다.
4. 4. 블록 1B Baseline 2

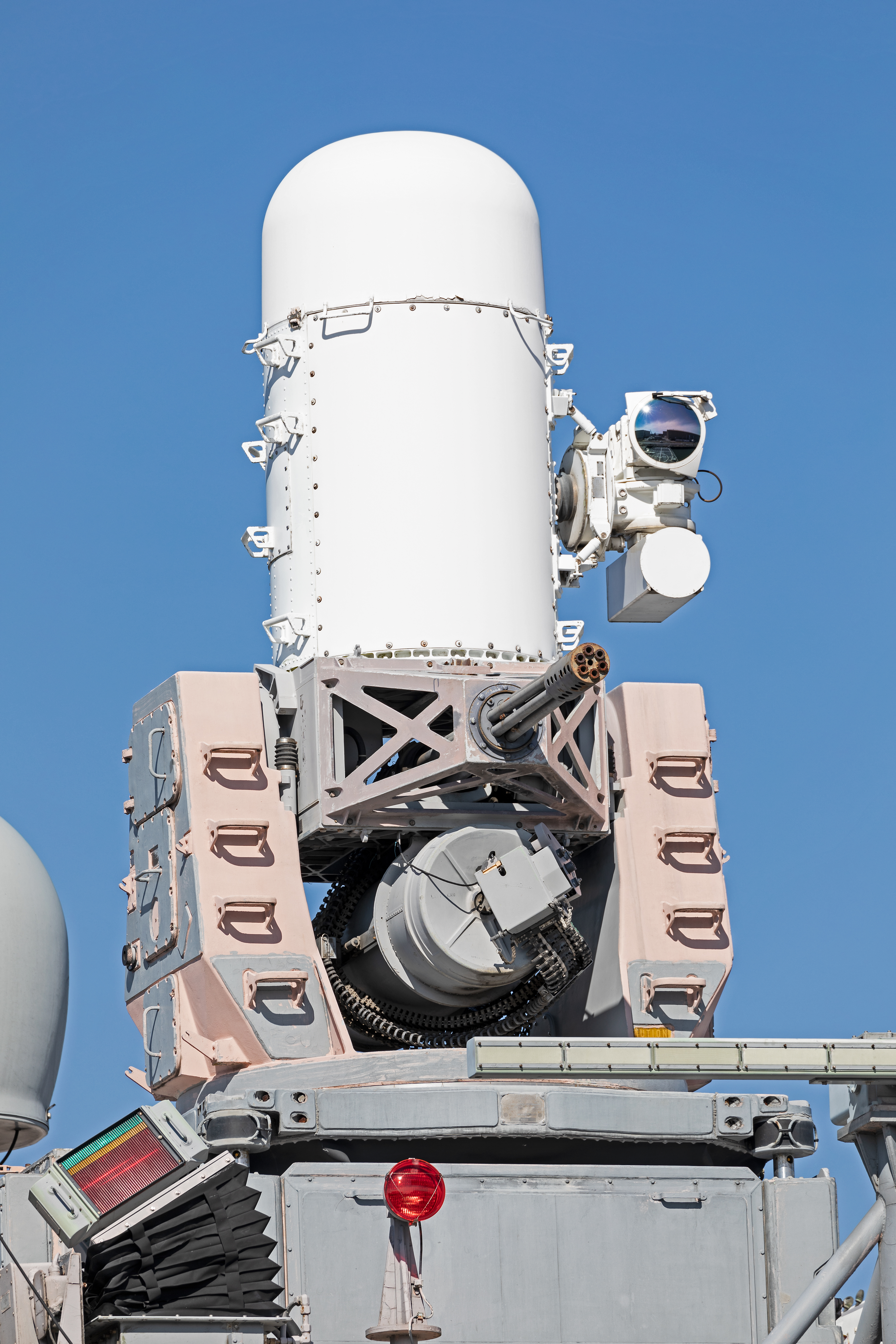

2015 회계연도부터 미 해군은 모든 팰렁스 시스템을 블록 1B 변형으로 업그레이드했다. FLIR 센서 외에도 블록 1B는 자동 획득 비디오 추적기, 최적화된 총신(OGB), 향상된 치사력 탄약(ELC)을 통합하여 소형 기동 해상 선박, 느리게 비행하는 고정익 및 회전익 항공기, 무인 항공기와 같은 비대칭 위협에 대한 추가적인 기능을 제공한다.[11] FLIR 센서는 대함 순항 미사일에 대한 성능을 향상시키는 반면, OGB와 ELC는 더 좁은 산포와 증가된 "초탄 명중" 사거리를 제공한다. Mk 244 ELC는 48% 더 무거운 텅스텐 관통탄과 알루미늄 노즈 피스를 사용하여 대함 미사일을 관통하도록 특별히 설계되었다.[11]팰렁스 1B Baseline 2 레이더는 탐지 성능을 개선하고, 신뢰성을 높이고, 유지 보수를 줄였다.[11] 또한 물 표면에 더 가까운 위협을 추적, 탐지 및 파괴하는 해상 모드를 갖추고 있어 고속 공격 보트 및 저고도 미사일에 대한 방어 능력을 향상시킨다.[11] 2019년 현재 Baseline 2 레이더 업그레이드는 모든 미 해군 팰렁스 시스템 장착 선박에 설치되었다.[11]
4. 5. 센츄리온 C-RAM
미국 육군은 2004년 5월, 이라크 기지에 대한 지속적인 로켓과 박격포 공격에 대한 해결책을 모색하면서, 로켓, 포병, 박격포 요격 계획의 일환으로 즉시 배치 가능한 대투사체 시스템을 요청했다.[29] 이 프로그램의 결과는 "센추리온"이었다. 사실상 해군의 CIWS의 육상 버전인 센추리온은 빠르게 개발되었으며,[30] 그해 11월에 개념 증명 시험을 실시했다. 2005년에는 이라크에 배치되어,[29][31] 전방 작전 기지와 수도 바그다드 주변의 기타 고가치 시설을 보호하기 위해 설치되었다.[32] 이스라엘은 시험 목적으로 단일 시스템을 구매했으며, 로켓 공격에 대응하고 주요 군사 시설을 방어하기 위해 이 시스템을 구매하는 것을 고려했다고 알려졌으나,[33] 자체 개발한 아이언 돔 시스템의 신속하고 효과적인 개발 및 성능으로 인해 센추리온 구매 또는 배치는 이루어지지 않았다.
각 시스템은 이동성을 위해 트레일러에 장착된 부착 발전기로 구동되는 수정된 팰렁스 1B CIWS로 구성된다. 동일한 20mm M61A1 개틀링 건을 포함하여, 이 장치는 분당 4,500발의 20mm 탄을 발사할 수 있다.[4][34] 2008년에는 미군 중앙 사령부 작전 지역의 기지를 보호하는 20개 이상의 C-RAM 시스템이 있었다. 레이시온 대변인은 ''네이비 타임스''에 이 시스템에 의해 105건의 공격이 격퇴되었으며, 대부분 박격포와 관련된 것이라고 말했다. 센추리온의 성공에 힘입어 2008년 9월에 23개의 추가 시스템이 주문되었다.[35]
해군(1B) 버전과 마찬가지로 센추리온은 Ku 밴드 레이더와 FLIR[36][37]을 사용하여 들어오는 투사체를 감지하고 추적하며, 표면 목표물도 공격할 수 있으며, 시스템은 -25도의 고도까지 도달할 수 있다.[36] 센추리온은 1.2km2 면적을 방어할 수 있는 것으로 알려졌다.[38] 육상 기반 및 해상 기반 변종의 주요 차이점 중 하나는 탄약 선택이다. 해군 팰렁스 시스템이 텅스텐 철갑탄을 발사하는 반면, C-RAM은 M163 발칸 방공 시스템용으로 원래 개발된 20mm HEIT-SD (고폭 소이탄 예광탄, 자폭) 탄약을 사용한다.[30][39] 이 탄약은 표적에 명중하면 폭발하지만 빗나가면 예광탄 소진 시 자폭하여 빗나감으로 인한 부수적 피해의 위험을 크게 줄인다.[30][39]
5. 대한민국과 일본에서의 운용
대한민국 해군과 해상자위대는 팰렁스 CIWS를 운용하고 있다. 대한민국 해군은 인천급 호위함, 대구급 호위함, 독도급 상륙함 등에 팰렁스를 장착하고 있다. 일본 해상자위대는 시라네급, 휴가급, 이즈모급, 하츠유키형, 아사기리급, 무라사메급, 타카나미급, 아키즈키급, 아사히급, 타치카제급, 하타카제급, 콩고급, 아타고급, 마야급, 아부쿠마급, 오오스미형 등 다양한 함정에 팰렁스를 장착하여 운용하고 있다.
1996년 6월, 하와이 해역에서 실시된 환태평양 합동 훈련(Rimpac96)에서 아사기리급 호위함 "유기리"가 표적 예인 중이던 미국 해군 제115 공격 비행대(VA-115) 소속 A-6 함상 공격기를 오인하여 격추한 사건이 있었다. (파일럿은 탈출)[42]
5. 1. 대한민국
대한민국 해군은 인천급 호위함, 대구급 호위함, 독도급 상륙함 등에 팰렁스 CIWS를 장착하여 운용하고 있다.[46] 반면 독도함, 세종대왕함, 광개토대왕급 구축함, 충무공이순신급 구축함은 네덜란드의 골키퍼 CIWS를 사용한다.5. 2. 일본
해상자위대는 팰렁스 CIWS를 '''고성능 20mm 기관포'''라고 부르며, 다양한 함정에 장착하여 운용하고 있다.[42]- 헬리콥터 탑재 호위함
- 시라네형: 1번함 "시라네"는 1975년 계획함으로 건조 당시에는 장착되지 않았으나, 1990년에 추가 장착되었다. 2번함 "쿠라마"는 건조 당시부터 장착했다.
- 휴가형
- 이즈모형: 2번함 "가가"는 신조시부터 Block1B Baseline2를 탑재했지만, 1번함 "이즈모"는 제적함에서 유용한 Block1 또는 Block1A를 탑재했다. 이후 Block1B Baseline2로 개수되었다.
- 범용 호위함
- 하츠유키형: 1979년 계획함인 3번함 "미네유키"부터 건조 시에 장착되었다. 다른 호위함에도 순차적으로 추가 장착되었다.
- 아사기리급
- 1996년 6월, 하와이 해역에서 실시된 환태평양 합동 훈련 (Rimpac96)에서 "유기리"가 표적 예인 중인 미국 해군 제115 공격 비행대(VA-115) 소속 A-6 함상 공격기를 오인하여 격추한 사건이 있었다. (파일럿은 탈출)
- 무라사메형
- 타카나미형: 4번함 "사자나미" 이후 Block1B 도입.
- 아키즈키급: 제적함에서 유용한 Block1 또는 Block1A를 신조 시에 탑재.
- 아사히형: 신조 당시부터 Block1B Baseline2 탑재.
- 구축함
- 타치카제급
- 하타카제급
- 콩고형: Block1B 탑재 (갱장)
- 아타고형: Block1B 탑재
- 마야형: 신조 당시부터 Block1B Baseline2 탑재.
- 호위함
- 아부쿠마형
- 수송함
- 오오스미형
2018년부터 Block1B Baseline2로의 개수 키트 조달이 시작되어[60], 무라사메형 이후, 콩고형, 아타고형, 휴가형 및 "이즈모"에서 개수가 실시되고 있다.
6. 실전 사례
1991년 걸프 전쟁에서 올리버 H. 페리급 미사일 프리깃 "자렛"의 팰렁스 CIWS가 이라크군의 실크웜 미사일에 대항하기 위해 발사된 채프를 오인하여 호위 대상인 전함 "미주리"에 오사하는 사고가 발생, 수병 1명이 부상을 입었다.[56][57] 2024년에는 예멘의 반정부 무장 조직(후티)의 홍해 해상 해적 행위(번영의 수호자 작전)에 대처하던 미사일 구축함 "그래블리"가 순항 미사일 공격을 받았을 때 CIWS를 사용하여 격추했다.[58]
6. 1. 걸프전 (1991)
1991년 걸프전에서 USS 재럿함에 장착된 팰렁스는 USS 미주리함에서 발사된 채프를 오인하여 사격하는 사건이 발생했다. 미주리호에서 Mark 36 SRBOC 채프를 발사하자, 자동 목표물 획득 모드로 작동하던 재럿함의 팰렁스가 오발을 하였고, 4발의 팰렁스 탄환이 2~3마일(약 5km) 떨어진 미주리호에 명중했으나 부상자는 없었다.[61]한편, 영국 구축함 글로스터함에서 발사한 시다트 미사일은 이라크의 실크웜 미사일을 요격했다. 이것은 해전에서 미사일 대 미사일 요격에 성공한 첫 번째 사례이다.
6. 2. 홍해 위기 (2024)
2024년 1월 30일, 후티 반군이 홍해를 향해 발사한 대함 순항 미사일이 미국 해군의 알레이 버크급 구축함 USS ''Gravely''함에 1마일 이내로 접근했다. ''Gravely''함에 탑재된 팰렁스 CIWS는 이 미사일을 격추하는 데 사용되었다. 이는 팰렁스 CIWS가 후티 반군이 발사한 미사일을 격추한 첫 번째 사례였다.[26] 피해나 부상자는 보고되지 않았다.[27][28]6. 3. 기타 사건 사고
1996년 6월 4일, 일본 해상자위대 아사기리급 구축함 유기리함이 훈련 중 실수로 미국의 A-6 인트루더 공격기를 격추시킨 사건이 있었다. 유기리함의 팰렁스는 목표물 대신 인트루더기를 조준했으며, 이로 인해 2명의 조종사는 안전하게 탈출해야 했다.[62] 사고 조사 결과, 유기리함의 담당 장교가 A-6기가 팰렁스 CIWS의 요격 가능 각도 밖으로 나가기 전에 발사 명령을 내린 것이 원인으로 밝혀졌다.[63]7. 운용 국가
