목차

1. 개요

C-RAM(Counter-RAM)은 로켓, 포탄, 박격포탄 등(RAM)의 공격에 대응하기 위한 무기 시스템이다. 20세기 말부터 미군은 비대칭 전쟁에서 로켓과 박격포 공격에 대응하기 위해 C-RAM 개발을 시작했으며, 이라크 전쟁 중 로켓, 대포, 박격포 공격으로 인한 부상자 증가로 인해 C-RAM의 필요성이 더욱 커졌다. C-RAM은 팰링스 CIWS와 같은 기존 기술을 활용하거나, EAPS와 같은 새로운 기술을 개발하는 두 가지 방식으로 발전해 왔으며, 이스라엘의 아이언 돔과 같은 요격 미사일 시스템도 C-RAM의 일종으로 볼 수 있다. 현재 미국, 독일, 이탈리아, 이스라엘, 중국, 영국 등 여러 국가에서 C-RAM 시스템을 운용하고 있으며, 지향성 에너지 무기를 활용한 C-RAM 연구도 진행되고 있다.

더 읽어볼만한 페이지

  • CIWS - 기관포
    기관포는 19세기 개틀링 기관총에서 시작되어 20mm 이상의 구경을 가진 자동화된 화포를 의미하며, 1, 2차 세계 대전에서 널리 사용된 후 현대에는 육상, 해상, 공중에서 다용도로 활용되고 있다.
  • CIWS - 팰렁스 CIWS
    팰렁스 CIWS는 함정의 최종 방어선 역할을 하는 근접 방어 무기 체계로, M61 벌컨포와 사격 통제 레이더 시스템을 연동하여 표적을 자동 탐색, 추적, 교전하며 통합 표적 시스템이 없는 함정에서도 운용 가능하다.
  • 미사일 방어 - 전략방위구상
    전략방위구상(SDI)은 로널드 레이건 대통령이 발표한 소련의 핵미사일 공격으로부터 미국을 방어하기 위한 다층 미사일 방어 시스템 구축 계획이었으나, 기술적·재정적 문제, 윤리적 문제 등으로 비판받으며 냉전 종식과 함께 사실상 종료되었지만 미사일 방어 기술 발전에 영향을 미쳤다.
  • 미사일 방어 - 미사일 발사대
    미사일 발사대는 고정식, 지하식, 이동식 등 다양한 형태로 미사일을 발사하는 설비이며, 이동식 발사대는 기동성과 은폐성을 제공하고, 함정 및 육상 배치 발사대는 다양한 시스템을 포함하며, 포와 미사일 복합 체계도 존재한다.
Counter-RAM
개요
유형대포병 레이더, 단거리 대공 방어 시스템
개발 국가미국
운용 국가미국
이스라엘
영국
사우디 아라비아
이집트
이라크
바레인
아랍에미리트
요르단
쿠웨이트
오만
카타르
루마니아
우크라이나
사용된 전쟁이라크 전쟁
아프가니스탄 전쟁 (2001년~2021년)
시리아 내전
2022년 러시아의 우크라이나 침공
역사
개발 시작2004년
실전 배치2008년
구성 요소
센서레이더
전자 광학 카메라
효과기기관포
미사일
C2 시스템포병 전술 데이터 시스템 (Advanced Field Artillery Tactical Data System, AFATDS)
전장 관리 시스템 (Battle Management System, BMS)
시스템
탐지 범위최대 60km
요격 범위2 ~ 4 km
요격 고도최대 3,000 m
대응 목표로켓
포탄
박격포탄
무인 항공기
항공기
주요 시스템 종류
미국센추리온 C-RAM
MIM-104 패트리어트
THAAD
독일MANTIS
스위스Oerlikon Skyshield
이스라엘아이언 돔

2. C-RAM의 발전

20세기 말부터 미국군은 게릴라로부터 공격받는 비대칭 전쟁을 겪었고, 그 대표적인 공격 방법 중 하나가 로켓탄과 박격포탄을 이용한 공격이었다. 미군은 이러한 공격을 조기에 탐지하여 공중에서 요격 및 파괴하는 무기 시스템을 요구했다.[17]

포물선을 그리며 날아오는 적탄을 짧은 시간 안에 탐지하여 공중에서 요격하는 것은 고도의 기술적 어려움이 따르며, 일종의 소형 미사일 방어 체계라고 할 수 있다. C-RAM 개발은 기존 기술을 활용한 임시 무기 제작과 신기술 개발을 통한 본격적인 무기 개발, 두 가지 방향으로 병행되었다.[17]

APS가 차량이나 함선으로 직진하는 적탄(미사일 등)을 요격하는 반면, C-RAM은 포물선을 그리며 날아오는 적탄(박격포 등)을 요격한다. BMD(탄도 미사일 방어)는 원거리에서 고속으로 날아오는 탄도 미사일을 요격하지만, C-RAM은 비교적 근거리에서 중저속으로 날아오는 포탄을 요격한다.[17]

2. 1. 개발 배경

C-RAM은 이라크 다국적군의 소요제기로 개발되었다. 이라크 전쟁에서 적의 로켓, 대포, 박격포 공격으로 부상자가 늘어나자, 이러한 요청이 쇄도했다. 2005년 여름, 지상용 팰렁스 CIWS가 이라크에 설치되어 바그다드의 그린존과 캠프 빅토리를 방어했다. 이라크 남부의 영국군도 설치했다.[19][20]

이스라엘은 적의 로켓 공격을 방어하기 위해 이 시스템 구매를 고려했다. 대당 1500만달러이며, 20mm M61A1 개틀링포를 사용, 분당 3,000 또는 4,500발의 M-246 또는 M-940 탄환을 발사한다. 이 탄환은 공중에서 자동 폭발한다.[19][20]

C-RAM은 발사소음으로 장병들이 사전에 대피할 수 있는 기회를 제공한다.

20세기 말부터 미국군은 게릴라로부터 공격을 받는 비대칭 전쟁을 겪게 되었고, 그 대표적인 공격 방법 중 하나가 로켓탄과 박격포탄에 의한 공격이었다. 미군은 이러한 공격을 조기에 탐지하여 공중에서 요격 및 파괴하는 무기 시스템을 요구했다.

포물선을 그리며 날아오는 적탄을 극히 짧은 시간 안에 탐지하여 공중에서 요격 및 파괴하는 것은 고도의 기술적 어려움을 수반하며, 미니 미사일 방어라고 부를 수 있다. 그래서 C-RAM은 현재 존재하는 기술로 임시 무기를 제작하는 방법과, 새로 기술 개발을 필요로 하는 본격적인 무기를 개발하는 방법, 두 가지를 병행하게 되었다.

APS는 차량이나 함선으로 직진하는 적탄(미사일 등)을 요격하는 데 반해, C-RAM은 포물선을 그리며 날아오는 적탄(박격포 등)을 요격한다. BMD(탄도 미사일 방어)는 초원거리에서 극히 고속으로 날아오는 탄도 미사일을 요격하는 데 반해, C-RAM은 비교적 근거리에서 중저속으로 날아오는 포탄을 요격한다.[17]

2. 2. 초기 대응

C-RAM은 이라크 다국적군의 요청으로 개발되었다. 이라크 전쟁에서 적의 로켓, 대포, 박격포 공격으로 부상자가 늘어나자, 이러한 요청이 쇄도했다. 2005년 여름, 지상용 팰렁스 CIWS가 이라크에 설치되어 바그다드의 그린존과 캠프 빅토리를 방어했다. 이라크 남부의 영국군도 설치했다.[19][20]

20세기 말부터 미국군은 게릴라로부터 공격을 받는 비대칭 전쟁을 겪게 되었고, 그 대표적인 공격 방법 중 하나가 로켓탄과 박격포탄에 의한 공격이었다. 미군은 이러한 공격을 조기에 탐지하여 공중에서 요격 및 파괴하는 무기 시스템을 요구했다. C-RAM은 발사소음으로 장병들이 사전에 대피할 수 있는 기회를 제공한다.

미국 육군은 C-RAM의 임시 무기 시스템으로 LPWS(Land-based Phalanx Weapon System)를 노스롭・그루먼 사와 개발 중이며, 이미 이라크에서 시험 운용이 이루어졌다. 이 시스템이 이라크에서 적탄 요격에 성공한 것을 계기로 본격적인 운용 검토를 시작했다.[17]

LPWS는 원래 1984년부터 미국 해군의 함정에 탑재된 레이더 조준식 20mm 대공 기관포팰링스 근접 방어 시스템을, 미국 육군이 노스롭・그루먼과 협력하여 지상 차량 탑재형으로 만들어 2005년 여름부터 시험적으로 사용해 왔다. LPWS는 로켓탄이나 박격포탄으로부터 공격을 받았을 때, 즉시 착탄 지점을 예측하여 부근의 장병에게 피난 시간을 부여하고, 또한 반격을 지시할 수 있다.[17]

사용하는 탄약은 지상으로의 부수 피해를 최소화하기 위해 함재용 일반 20mm Mk149 Mod 4 APDS탄에 자폭 기능이 추가된 M940 MPT-SD(다목적 예광탄 - 자폭 기능 포함)를 사용하고 있다. 이라크에서의 요격 성공 여부는 불확실하다.[17]

미 육군은 C-RAM의 지속 사용과 보급을 위해 노스롭・그루먼 사와 7100만달러의 계약을 체결한 것으로 알려졌다.[17]

2. 3. 발전된 C-RAM

C-RAM은 이라크 전쟁에서 적의 로켓, 대포, 박격포 공격으로 인한 피해를 줄이기 위해 개발되었다. 2005년 여름, 지상용 팰렁스 CIWS가 이라크에 설치되어 바그다드의 그린존과 캠프 빅토리를 방어했다.

미국 시험 발사 영상


20mm 지상 배치 팰렁스 무기 시스템(센츄리온 C-RAM)은 미 해군의 팰렁스 CIWS의 지상 배치 변형이다. 두 시스템 모두 전방 감시 적외선(FLIR) 카메라를 사용하여 발사 전에 발사체를 시각적으로 식별할 수 있다. 해군 팰렁스 시스템이 텅스텐 관통탄을 사용하는 반면, C-RAM은 20mm HEIT-SD (고폭 소이 예광탄, 자폭) 탄약을 사용한다. 이 탄약은 목표물에 충돌하거나 예광탄이 소진될 때 폭발하여 부수적 피해 위험을 줄인다.

C-RAM은 발사 소음을 통해 장병들이 사전에 대피할 수 있도록 돕는다.

이후 다양한 C-RAM 시스템이 개발 및 배치되었다.

  • 아이언 돔: 다중 표적 추적 및 자체 유도 미사일 요격 기능을 갖춘 이스라엘 미사일 시스템이다. 지속적인 성능 개선을 통해 완전한 방공 시스템으로 발전했다.
  • MANTIS 방공 시스템: 라인메탈에서 생산한 35mm 완전 자동 C-RAM 시스템으로, 외르리콘의 스카이실드를 기반으로 한다. 2011년부터 루프트바페에서 사용 중이다.
  • 스카이넥스(Skynex): 라인메탈에서 생산하는 단거리 방공 및 C-RAM 시스템이다. 외를리콘 스카이실드 포, 레이더, 통제 장치를 RMMV HX 전술 트럭에 통합한다.
  • 포르쿠파인: 이탈리아 육군에서 사용하는 C-RAM 시스템이다. 4개의 사격대, 1개의 중앙 통제소, 3D 레이더 시스템으로 구성된다. 각 사격대는 20mm M61A1 개틀링포, 탄약 처리 시스템, 광학 적외선(IR) 추적 시스템을 갖추고 있다.[3]
  • DRACO: 이탈리아 육군을 위해 개발된 다목적 무기 시스템 프로토타입이다. 76mm 62 구경 포를 주 무장으로 사용하며, 공중, RAM(로켓, 포탄, 박격포), 지상 목표물에 대응할 수 있다.[4]
  • LD-2000: 중국이 개발한 지상 기반 근접 방어 무기 체계이다. 중국 해군의 730형 CIWS를 기반으로 하며, 대(對)포병 레이더와 연동된다.[6]
  • 골키퍼 CIWS: 1979년에 도입된 네덜란드의 근접 방어 무기 체계(CIWS)이다. 미사일, 항공기, 고속 기동 수상함에 대한 자동 방어 시스템이다.
  • AK-630: 소련 및 러시아의 30mm 6연장 회전식 기관포 기반 자동 해군 근접 방어 무기 체계이다. 대함 미사일 및 정밀 유도 무기 방어에 주로 사용되지만, 다양한 목표물에 대응 가능하다.
  • EAPS: 미국군이 개발 중인 C-RAM 병기이다. 부시마스터 III 50mm 기관포와 탄도 수정탄을 사용한다.
  • 탄도 수정탄은 탄환에 안테나, 전자 회로, 궤도 수정용 측방 스러스터를 가지고 있어, 사격 후 공중에서 궤도를 수정하는 기능을 가진 포탄이다.
  • -
  • NBS C-RAM: 기존의 Skyshield 대공포 시스템을 기반으로 제작되었으며, 현재는 '''MANTIS 차기 방공 시스템'''이라고도 불린다.

3. C-RAM의 구성 및 작동 방식

C-RAM은 이라크 다국적군의 소요 제기로 개발되었다. 이라크 전쟁에서 적의 로켓, 대포, 박격포 공격으로 부상자가 늘어나자, 이러한 요청이 쇄도했다. 2005년 여름, 지상용 팰렁스 CIWS가 이라크에 설치되어 바그다드의 그린존과 캠프 빅토리를 방어했으며, 이라크 남부의 영국군도 설치했다.

이스라엘은 적의 로켓 공격을 방어하기 위해 이 시스템 구매를 고려했다. 대당 1500만달러이며, 20mm M61A1 개틀링포를 사용, 분당 3,000 또는 4,500발의 M-246 또는 M-940 탄환을 발사한다. 이 탄환은 공중에서 자동 폭발한다.[19][20] C-RAM은 발사 소음으로 장병들이 사전에 대피할 수 있도록 돕는다.

thumb

20mm 지상 배치 팰렁스 무기 시스템(센츄리온 C-RAM)은 미 해군의 팰렁스의 지상 배치 변형으로, 미사일로부터 함선을 근접 방어하기 위한 레이더 제어 고속 발사포이다.[1] 두 시스템 모두 전방 감시 적외선(FLIR) 카메라를 사용하여 발사 전에 발사체를 시각적으로 식별할 수 있다. 해군 팰렁스 시스템이 텅스텐 관통탄을 사용하는 반면, C-RAM은 M163 발칸 방공 시스템을 위해 개발된 20mm HEIT-SD (고폭 소이 예광탄, 자폭) 탄약을 사용한다. 이 탄약은 목표물에 충돌하거나 예광탄이 소진될 때 폭발하여, 목표물을 맞히지 못한 탄약으로 인한 부수적 피해 위험을 크게 줄인다.

C-RAM의 주요 구성 요소는 다음과 같다:[17]

구성 요소
20mm 팰렁스 근접방어무기체계, 탐색 레이더, 추적 레이더, IFF (피아식별) 레이더
자동 유지보수 시스템 및 데이터 모니터, 휴대형 리모트 컨트롤러 및 광섬유 케이블 인터페이스, 발전기, 견인식 저상 트레일러



미국군은 82mm 박격포탄 등의 RAM(로켓탄, 포탄, 박격포탄)에 대한 요격 시뮬레이션을 실시하여, 20-75mm까지의 기관포 중 가장 유효한 조합으로 부시마스터 III 50mm 기관포와 탄도 수정탄을 결정했다. 이 연구를 기반으로 개발 중인 C-RAM 병기가 EAPS(Extended Area Protection & Survivability)이다.

탄도 수정탄은 탄환에 안테나, 전자 회로, 궤도 수정용 측방 스러스터를 가지고 있어, 사격 후 포구를 떠난 공중에서 자신의 궤도를 수정한다. 포 측의 ATS 레이더는 적의 탄도와 비행 중인 탄도 수정탄의 궤도를 추적하고, 사격 통제 장치는 궤도 수정을 계산하여 안테나로 탄도 수정탄에 지령을 내린다.

EAPS의 탄도 수정탄은 전방 비산형 파편 탄두를 갖추고 있으며, ATS 레이더는 적과 아군의 거리와 속도를 측정하여 최적의 타이밍에 탄두를 기폭시킨다. 전방 비산형 파편 탄두는 원뿔형으로 파편을 투사하여 적탄을 격파하며, MEFP(Multiple Explosively Formed Penetrator, 다목적 파편 폭발 성형탄) 탄두나 LOS-MP(Line of Sight-Multi Purpose, 시선 내·다목적)탄을 기반으로 DiFrag(Directional Fragmenting) 탄두가 개발 중이다. 철갑 탄두형도 고려되고 있다.

탄도 수정탄은 꼬리 날개형 외에 플레어를 갖춘 형식도 검토되고 있다. 시스템은 복수의 적탄에 대해 동시에 유도해야 하며, 50mm 탄환 내에 스러스터 기능을 조합하는 것이 기술적 난제이다.

미국 육군과 ATK사, Arrowtech사, Technovative Applications사 등이 개발을 진행하고 있지만, 아직 개발 단계로 시간이 더 필요할 것으로 예상된다.[17]

EAPS는 2연장 부시마스터 III 기관포, ATS 레이더, 사격통제장치 등으로 구성되며, 최종적으로 차량 탑재형으로 될 예정이다.[17]

3. 1. 작동 방식

미국 육군은 C-RAM의 임시 무기 시스템으로 LPWS(Land-based Phalanx Weapon System)를 노스롭 그루먼 사와 개발 중이며, 이미 이라크에서 시험 운용이 이루어졌다. 이 시스템이 이라크에서 적탄 요격에 성공한 것을 계기로 본격적인 운용 검토를 시작했다.[17]

1984년부터 미국 해군의 함정에 탑재된 레이더 조준식 20mm 대공 기관포팰링스 근접 방어 시스템을 노스롭 그루먼과 협력하여 지상 차량 탑재형으로 만든 것이 LPWS이다. 2005년 여름부터 시험적으로 사용해 왔으며, 로켓탄이나 박격포탄 공격을 받았을 때 즉시 착탄 지점을 예측하여 부근 장병에게 피난 시간을 부여하고 반격을 지시할 수 있다.

사용 탄약은 지상 부수 피해를 최소화하기 위해 함재용 일반 20mm Mk149 Mod 4 APDS탄에 자폭 기능이 추가된 M940 MPT-SD(다목적 예광탄 - 자폭 기능 포함)를 사용한다. 이라크에서의 요격 성공률이 높지 않다는 의문도 제기되고 있다.[17]

미 육군은 C-RAM의 지속 사용과 보급을 위해 노스롭 그루먼 사와 7100만달러의 계약을 체결했다.[17]

; 적의 공격에 대한 요격 동작

# AN/TPQ-36 대포병 포병 레이더 또는 트레일러에 탑재된 팰렁스 근접방어 시스템 상부 돔 내 최상부 탐색 레이더로 로켓탄이나 박격포탄 비행을 감지한다.

# 팰렁스 근접방어 시스템 상반부를 비행물 방향으로 지향한다.

# 상부 돔 내 주요부의 대형 조준 레이더로 비행물을 탐지한다.

# 목표 포탄의 비행으로부터 미래 위치를 예측한다.

# 차량 탑재형 M61A1 6포신 20mm 발칸 기관포를 미래 위치로 연속 발사한다.

# 연속 발사된 HEIT-SD(High-Explosive Incendiary Tracer, Self-Destruct) 탄 일부가 목표 로켓탄 또는 박격포탄에 직격, 폭발하여 적탄을 파괴한다.

착탄 지점 아군에 대한 경보 및 반격 지시 방법은 알려져 있지 않다.

4. 각국의 C-RAM 현황

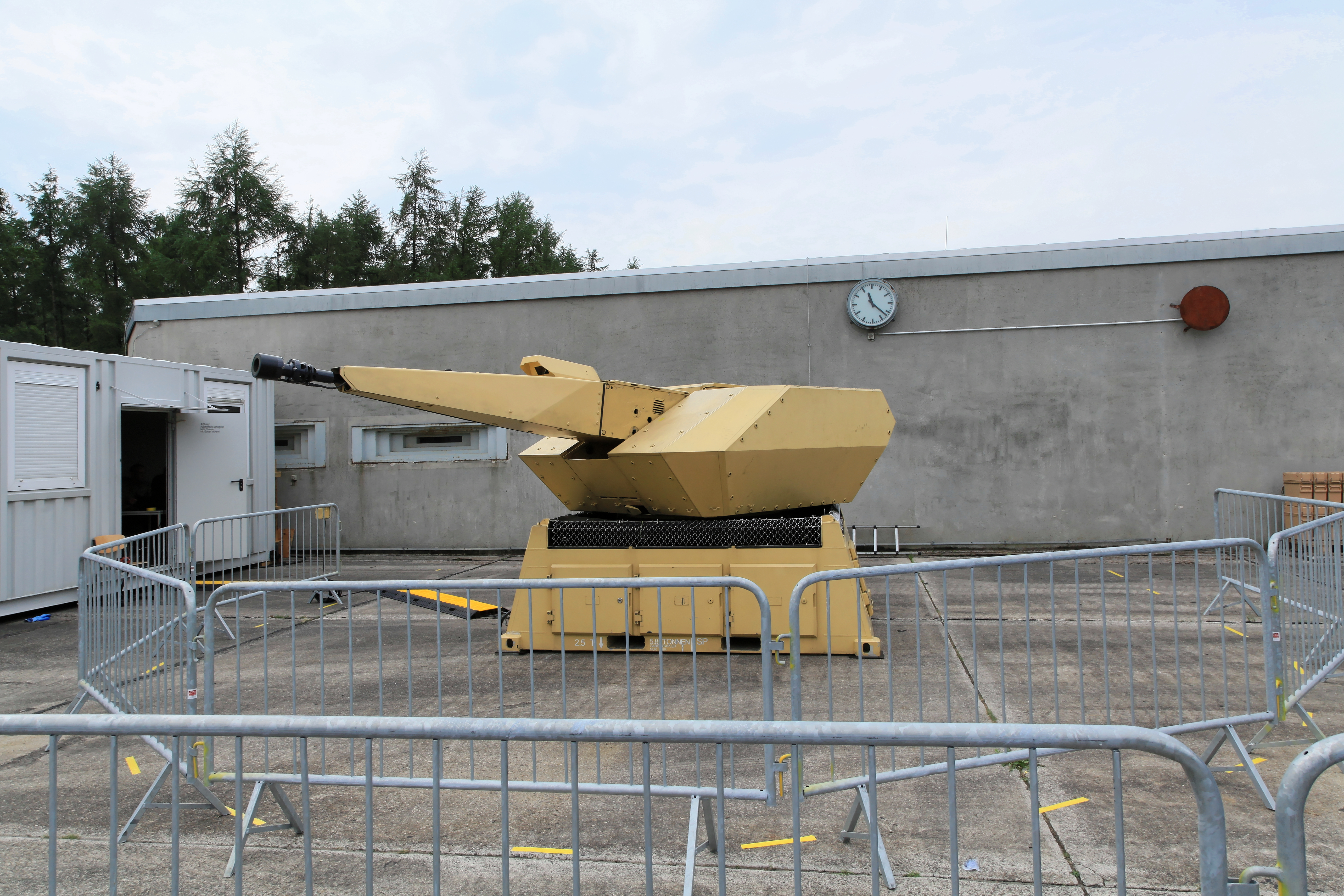

냑스트베라이히슈츠시스템 만티스(Nächstbereichschutzsystem MANTIS) - 루프트바페


thumb

각국의 C-RAM 현황은 다음과 같다.

C-RAM 운용 국가
국가부대/장비
호주 육군 제16 공수 포병 연대(16th Air Land Regiment, Royal Australian Artillery)[13]
독일 공군 플루크아프베어라케텐게슈바더 1(Flugabwehrraketengeschwader 1) 제61 방공 그룹 (냑스트베라이히슈츠시스템 만티스(Nächstbereichschutzsystem MANTIS) 운용)[14]
이탈리아 육군 (고슴도치 포대[3], 드라코 다목적 무기 시스템[5])
이스라엘 방위군 이스라엘 공군 방공 사령부 (아이언돔 10개 포대)
중국 인민해방군 (고정 방공용 LD-2000 C-RAM)[15]
영국 육군 제16 왕립 포병 연대(16 Regiment Royal Artillery)[16]
rowspan="3" |미국 육군 제5대대, 제5 방공 포병 연대(5th Air Defense Artillery Regiment) (5-5th ADAR), 포트 실
미국 육군 제2대대, 제44 방공 포병 연대(44th Air Defense Artillery Regiment) (2-44th ADAR), 포트 캠벨
미국 육군 TF 1-174th (CRAM), 제174 방공 포병 연대, 오하이오 주 방위군, 미 해군 파견대(팰링스 운용)


  • '''독일''': 라인메탈의 35mm 기관포 6문 구성 NBS C-RAM, 독일 공군의 냑스트베라이히슈츠시스템 만티스(외르리콘 스카이실드 기반, 2011년 도입), 라인메탈의 단거리 방공 및 C-RAM 시스템 스카이넥스 (외를리콘 스카이실드 포, 레이더, 통제 장치, RMMV HX 전술 트럭 통합)
  • '''이탈리아''': 이탈리아 육군의 포르쿠파인(4개 사격대, 중앙 통제소, 3D 레이더, 20mm M61A1 개틀링포), 이탈리아 육군용 DRACO 다목적 무기 시스템 프로토타입(76mm 포, 자동 탄약 장전 시스템)
  • '''중국''': 730형 CIWS 기반 지상 기반 근접 방어 무기 체계 LD-2000
  • '''네덜란드''': 1979년 도입 근접 방어 무기 체계(CIWS) 골키퍼 CIWS (자동화, 미사일, 항공기, 고속 기동 수상함 방어)
  • '''러시아''': 30mm 6연장 회전식 기관포 기반 자동 해군 근접 방어 무기 체계 AK-630 (대함 미사일, 정밀 유도 무기, 항공기, 선박 등 대응)
  • '''스웨덴''': BAE 시스템스 AB사 개발 중 다목적 미사일 시스템 「아브라함」(ABRAHAM) (지상/해상 방어, 박격포탄 요격, 대지 공격, 6개 레이저 거리 측정기, 회전식 미사일, 수색 레이더, 15km 공중 목표 탐지, 3km 박격포탄 요격)

4. 1. 이스라엘

아이언 돔은 이스라엘이 타미르 미사일을 이용해 적의 단거리 로켓과 포탄을 요격하는 시스템이다. 2012년 11월 15일부터 17일까지 하마스가 가자 지구에서 발사한 로켓 737발 중 273발을 요격, 이 중 245발을 격추해 약 90%의 요격률을 보였다.[21] 나머지 464발은 큰 위협이 되지 않아 요격하지 않았다. 라파엘사는 3교대 24시간 비상근무로 미사일을 긴급 생산했다.

아이언 돔은 다중 표적 추적 및 자체 유도 미사일 요격 기능을 갖춘 이스라엘 미사일 시스템으로, 지대공 미사일 기능도 갖춰 완전한 방공 시스템으로 발전했다. 2012년 11월까지 가자 지구 무장세력이 이스라엘로 발사한 400발 이상의 로켓을 요격했다. 국방 전문 기자 마크 톰슨은 아이언 돔을 현재 가장 효과적인 대미사일 시스템으로 평가한다.

아이언 돔은 이스라엘 라파엘 사가 개발한 요격 미사일 시스템이다. 포착 및 추적 레이더가 적의 로켓탄, 포탄, 박격포탄을 감지하면 사격 통제 장치에 알린다. 요격 미사일은 중간 유도 단계에서 포착 및 추적 레이더와 통제 장치의 유도를 받으며, 최종 단계에서는 자체 레이더 시커로 목표를 포착해 접근, 탄두를 폭발시켜 목표물을 파괴한다.[17]

관련 장비
아이언 돔 EL/M-2084
EL/M-2311 C-RAM 레이다


4. 2. 미국



20mm 지상 배치 팰렁스 무기 시스템(센튜리온 C-RAM)은 미 해군 팰렁스의 지상 배치 변형으로, 미사일로부터 함선을 근접 방어하기 위한 레이더 제어 고속 발사포이다.[1] 두 시스템 모두 전방 감시 적외선(FLIR) 카메라를 사용하여 발사 전에 발사체를 시각적으로 식별할 수 있도록 한다. 해군 팰렁스 시스템이 텅스텐 관통탄을 사용하는 반면, C-RAM은 원래 M163 발칸 방공 시스템을 위해 개발된 20mm HEIT-SD (고폭 소이 예광탄, 자폭) 탄약을 사용한다. 이 탄약은 목표물에 충돌하거나 예광탄이 소진될 때 폭발하여 목표물을 맞히지 못한 탄약으로 인한 부수적 피해 위험을 크게 줄인다.

thumb

미국 육군은 C-RAM의 임시 무기 시스템으로 LPWS(Land-based Phalanx Weapon System)를 노스롭・그루먼 사와 개발 중이며, 이미 이라크에서 시험 운용이 이루어졌다. 이 시스템이 이라크에서 적탄 요격에 성공한 것을 계기로 본격적인 운용 검토를 시작했다.

LPWS는 원래 1984년부터 미국 해군의 함정에 탑재된 레이더 조준식 20mm 대공 기관포팰링스 근접 방어 시스템을 미국 육군이 노스롭・그루먼과 협력하여 지상 차량 탑재형으로 만들어 2005년 여름부터 시험적으로 사용해 왔다. LPWS는 로켓탄이나 박격포탄으로부터 공격을 받았을 때, 즉시 착탄 지점을 예측하여 부근의 장병에게 피난 시간을 부여하고, 또한 반격을 지시할 수 있다.

사용하는 탄약은 지상으로의 부수 피해를 최소화하기 위해 함재용 일반 20mm Mk149 Mod 4 APDS탄에 자폭 기능이 추가된 M940 MPT-SD(다목적 예광탄 - 자폭 기능 포함)를 사용하고 있다. 이라크에서의 요격 성공 여부는 불확실하다.[17]

미 육군은 C-RAM의 지속 사용과 보급을 위해 노스롭・그루먼 사와 7100만달러의 계약을 체결했다.[17]

미국군은 82mm 박격포탄 등의 RAM(로켓탄, 포탄, 박격포탄)에 대한 요격 시뮬레이션을 실시하여, 20-75mm까지의 기관포에서 유탄, 철갑탄, 탄도 수정 유무 등 탄종 중에서 가장 유효한 조합을 부시마스터 III 50mm 기관포로 탄도 수정탄으로 결정했다. 이 연구를 기반으로 개발되고 있는 C-RAM 병기가 EAPS(Extended Area Protection & Survivability)이다.

탄도 수정탄은 탄환에 안테나, 전자 회로, 궤도 수정용 측방 스러스터를 가지고 있어, 사격 후 포구를 떠난 공중에서 자신의 궤도를 수정하는 기능을 가진 포탄이다.

포 측의 ATS 레이더가 적의 탄도와 10발 정도 버스트 사격되어 비행 중인 탄도 수정탄의 궤도를 추적하여, 사격 통제 장치 내에서의 연산에 의해 필요한 궤도 수정을 구하여, 다른 안테나에 의해 공중의 탄도 수정탄에 전파로 지령한다.

EAPS에서의 탄도 수정탄은 전방 비산형 파편 탄두를 탄체 선단부에 갖추고 있어, ATS 레이더에서 적과 아군의 공중 거리와 속도를 측정하여 최적의 타이밍에 이 탄두를 기폭하도록 지령한다. 전방 비산형 파편 탄두는 전방을 향해 원뿔형으로 다수의 파편을 투사하여 적탄을 격파하는 것으로, 현재 이미 실용화되어 있는 MEFP(Multiple Explosively Formed Penetrator, 다목적 파편 폭발 성형탄) 탄두나, LOS-MP(Line of Sight-Multi Purpose, 시선 내·다목적)탄을 기반으로, DiFrag(Directional Fragmenting) 탄두를 개발 중이다. 탄두에는 전방 비산형 파편 탄두 외에도 철갑 탄두형도 고려되고 있다.

이 탄도 수정탄은 당초에는 꼬리 날개를 갖춘 형식뿐이었지만, 플레어를 갖춘 형식도 검토되고 있다.

시스템은 복수의 적탄에 대해 동시에 유도하도록 요구되고 있으며, 50mm의 탄환 내에 고도의 스러스터 기능을 조합하는 등 탄도 수정탄의 개발이 가장 기술적인 어려움이 따른다. 본 시스템의 요구 수준은 높다.

2연장 부시마스터 III 기관포와 ATS 레이더를 포함하는 시스템 전체를 궤도 차량인 MLRS나 륜형 차량인 LAV의 차대에 탑재하는 것이 검토되고 있다.

미국 육군과 ATK사, Arrowtech사, Technovative Applications사 등이 개발을 진행하고 있지만, 개발 도상이며 앞으로도 장시간이 걸릴 것으로 생각된다.[17]

4. 3. 독일

라인메탈에서 생산하는 35mm 기관포 6개로 구성된 NBS C-RAM이 있다. MANTIS 방공 시스템은 라인메탈에서 생산한 35mm 완전 자동 C-RAM 시스템으로, 외르리콘의 스카이실드를 기반으로 한다. 2011년부터 루프트바페에서 사용해 왔다.[2] 스카이넥스(Skynex)는 라인메탈에서 생산하는 단거리 방공 및 C-RAM 시스템으로, 외를리콘 스카이실드 포, 레이더, 통제 장치를 RMMV HX 전술 트럭에 통합한다.[2]

4. 4. 이탈리아

이탈리아 육군의 일반적인 포르쿠파인 구성은 4개의 사격대, 표적 지정 및 무기 통제를 위한 1개의 중앙 통제소, 감시 및 표적 추적을 위한 3D 레이더 시스템 "트랙 와일 스캔(track while scan) 방식"으로 구성된다. 각 원격 사격대는 20mm M61A1 개틀링포, 탄약 처리 시스템 및 안정화된 광학 적외선(IR) 추적 시스템으로 구성된다.[3]

DRACO는 공중, RAM(로켓, 포탄, 박격포) 및 지상 목표물을 대상으로 사용하도록 설계된 다목적 무기 시스템 프로토타입이다. 이탈리아 육군을 위해 OTO-Melara에서 Centauro 8x8 바퀴형 장갑차 섀시를 사용하여 설계되었다. 주 무장은 분당 80~100발의 발사 속도를 가진 자동 탄약 장전 시스템과 76mm 62 구경 포로 구성된다.[4] 76mm 포는 전기적으로 고각 및 선회를 제어하며 고각으로 안정화된다. DRACO는 8x8 바퀴형 플랫폼에 설치되어 전투 지원 작전 또는 호송대 방어에 사용될 수 있으며, 궤도 차량이나 지점 방어를 위한 쉘터에도 설치할 수 있다. 주포와 자동 장전 시스템은 운용 중인 모든 76mm 탄약과 76mm DART 유도 탄약과 완벽하게 호환된다. DRACO는 모바일 설치를 위해 차체 내부에 위치하거나 고정 설치를 위해 보호된 지휘 쉘터 내부에 위치한 원격 위치에서 두 명의 운용자(지휘관 및 사수)에 의해 완벽하게 제어될 수 있다.[5]

4. 5. 중국

LD-2000 지대공 미사일(SPAAGM)은 중국이 개발한 지상 기반 근접 방어 무기 체계이다. LD-2000은 중국 해군의 730형 CIWS를 기반으로 하며, 운용 시 대(對)포병 레이더와 연동된다.[6]

4. 6. 네덜란드

골키퍼 CIWS는 1979년에 도입된 네덜란드의 근접 방어 무기 체계(CIWS)이다. 이 시스템은 고도로 기동하는 미사일, 항공기 및 고속 기동 수상함에 대한 선박의 단거리 방어를 위한 자율적이고 완전 자동화된 무기 체계이다. 일단 활성화되면 이 시스템은 감시 및 탐지에서 파괴, 다음 우선 목표 선택을 포함한 전체 대공 방어 과정을 자동으로 수행한다.

4. 7. 러시아

AK-630은 소련 및 러시아의 30mm 6연장 회전식 기관포를 기반으로 하는 완전 자동 해군 근접 방어 무기 체계이다.[1] 밀폐된 자동 포탑에 장착되며 MR-123 레이더 및 텔레비전 탐지 및 추적 장치로 조준된다.[1] 주된 목적은 대함 미사일 및 기타 정밀 유도 무기에 대한 방어이지만, 고정익 또는 회전익 항공기, 선박 및 기타 소형 선박, 해안 표적, 부유 기뢰에도 사용할 수 있다.[1]

5. 대한민국의 C-RAM 개발

(이전 출력이 없으므로, 수정할 내용이 없습니다. 원문 소스를 제공해주시면 처리해 드리겠습니다.)

6. 지향성 에너지 무기 연구

미국은 미사일 위협에 대응하기 위해 지향성 에너지 무기 능력을 강화해왔다. 지향성 에너지 무기는 레이저, 마이크로파, 입자 빔 등을 포함하여 고도로 집중된 에너지를 방출하여 대상에 피해를 입히는 원거리 무기 체계이다. 미 육군은 2016년에 이러한 시스템의 시제품 제작을 위해 크라토스 방위 및 보안 솔루션(Kratos Defense & Security Solutions)에 2900만달러 규모의 계약을 수여했다.

미국의 방산업체 레이시온(Raytheon)은 저비용의 집중된 레이저가 총기보다 더 긴 사거리와 짧은 요격 시간을 제공하는 레이저 기반 무기를 개발하고 있다. 2006년 60mm 박격포탄에 대한 개념 증명이 시연되었다.[7]

아이언 빔(Iron Beam)은 이스라엘 방산업체 라파엘 첨단 방어 시스템(Rafael Advanced Defense Systems)에서 개발 중인 대공 방어 시스템이다.[8] 2014년 2월 11일에 싱가포르 에어쇼에서 공개되었으며,[9] 이 시스템은 아이언 돔(Iron Dome) 시스템이 효과적으로 요격하기에는 너무 짧은 7km 이하 사거리의 단거리 로켓, 포병 및 박격포를 파괴하도록 설계되었다.[8] 또한 이 시스템은 무인 항공기도 요격할 수 있다.[10] 아이언 빔은 최대 7km 사거리에서 적대적 목표물을 파괴하기 위해 "지향성 고에너지 레이저 빔"을 사용한다.[8][11] 아이언 빔은 애로우 2, 애로우 3, 다윗의 슬링, 아이언 돔에 더해 이스라엘의 통합 방공 시스템의 다섯 번째 요소가 될 것이다.[8][12] 그러나 아이언 빔은 독립형 시스템이기도 하다.[10]

주로 THEL과 같은 탄도 미사일 방어(BMD)용 요격 무기를 RAM에도 확대하려는 것이다.

고에너지 레이저 기술 실증(HEL TD)을 거쳐 실용화를 목표로 하지만, 고에너지 레이저 발사 장치 자체는 큰 문제가 없지만, 소형 전원 장치의 전망은 보이지 않고 있다.[18]
