HESA 샤헤드 136

1. 개요

HESA 샤헤드 136은 이란에서 개발된 장거리 지상 공격용 무인기(드론)이다. 2021년 12월에 처음 공개되었으며, 2500km의 사거리를 가지면서 GPS 유도 공격이 가능하다. 가격은 1만 달러로, 100만 달러인 미국의 토마호크 미사일에 비해 매우 저렴하다. 2022년 러시아의 우크라이나 침공에서 러시아군이 게란-2라는 이름으로 대규모 사용하면서 국제적인 주목을 받았다.

2. 역사

HESA 샤헤드 136은 이란에서 개발되어 러시아에서 제란-2라는 이름으로 사용되고 있는 자폭 드론이다. 2022년 11월, 러시아와 이란은 이 무기의 러시아 생산에 합의했으며, 이란은 핵심 부품을 수출했다. 러시아의 제조 시설은 타타르 공화국 알라부가 경제 특구에 위치해 있으며, 2025년 여름까지 6,000대의 제란-2 생산을 목표로 하고 있다.

2023년 7월, 분쟁 무기 연구는 우크라이나에서 사용된 두 대의 제란-2 잔해를 연구하여 러시아에서 제조된 새로운 변종임을 확인했다. 이전 연구에서 조사한 예에 비해 "기체 구조와 내부 장치에 큰 차이"가 있었으며, 여기에는 경량 벌집 구조 대신 짠 탄소 섬유 위에 유리 섬유로 만들어진 동체가 포함되었다. 부품의 3분의 1은 2020년부터 2023년까지 제조 날짜를 보였고, 세 개의 러시아 부품은 2023년 1월부터 3월까지의 날짜를 보였다. 12개의 부품은 2022년 2월 침공 이후의 날짜였다. 일부 내부 모듈은 Kometa 위성 항법 모듈을 포함하여 다른 러시아 무기 시스템과 동일했다.

러시아에서 제조된 제란-2는 이란이 설계한 "최첨단 안테나 간섭 억제" 시스템을 갖추고 있으며, 7개의 송수신기를 사용하여 입력을 받고 FPGA와 3개의 마이크로컨트롤러를 사용하여 모든 전자전 방출을 분석하고 억제한다. 2023년 9월 말, 러시아군은 탄두에 텅스텐 볼 파편을 채우기 시작했다. 우크라이나 관계자에 따르면, 러시아의 개량에는 "새로운 탄두(텅스텐 파편), 엔진, 배터리, 서보 모터 및 몸체"가 포함된다. 텅스텐 파편의 사용은 HIMARS GMLRS의 탄두와 유사하다.

2023년 10월, 러시아는 제란-2를 여러 차례 강화하고 업그레이드했지만, 이로 인해 생산 비용이 30에서 약 80로 증가했다. 2024년 5월, 90kg의 더 무거운 탄두를 장착한 제란-2 버전이 보고되었다. 이 버전은 내부 부품이 재배치되고 연료 탱크가 작아져 사거리가 줄어들었지만, 1000km 이상으로 우크라이나의 모든 지역에 도달할 수 있다. 또한 52kg의 진공 탄두 옵션도 보고되었다. 이 버전은 야간 작전을 위해 검은색으로 칠해질 수 있다. 2024년 7월, 이란 모터사잔 컴퍼니에 부품을 공급했던 폴란드 국영 기업 WSK 포즈난의 CEO가 2022년 해당 부품이 제란-2 드론에 사용된 사건으로 조사를 받고 있다.

2.1. 개발 및 공개

HESA 샤헤드 136은 원거리 지상 목표물 공격용으로 설계되었다. 발사대에서 5대 이상이 동시에 발사될 수 있다. 2021년 12월, 이 드론의 영상이 공개되었다.

전 세계 90개국이 이란산 드론 구매를 희망하고 있으며, 중국도 15,000대에 달하는 대량 주문을 할 정도로 인지도가 높아졌다.

이 드론은 무게 200kg, 탄두 중량 50kg, 사거리 2,500km이며, 가격은 미국 토마호크 미사일(1)의 100분의 1 수준인 10로 매우 저렴하다. 프로펠러 엔진을 장착하여 185km의 속도로 느리지만, 제트 엔진을 장착한 토마호크 미사일보다 훨씬 저렴한 가격으로 2,500km 떨어진 목표물을 GPS 정밀 유도 공격할 수 있다.

2.2. 국제적 확산

HESA 샤헤드 136은 원거리 지상 목표물 공격용으로 설계되었다. 발사대에서 5대 이상이 동시에 발사될 수 있다. 2021년 12월에는 이 드론의 영상이 공개되기도 했다.

무게 200kg, 탄두 중량 50kg, 사거리 2,500km인 이 드론은 매우 저렴한 가격이 특징이다. 사거리 2,500km인 미국 토마호크 미사일이 1인데 비해, 샤헤드 136은 10에 불과하여 100배나 저렴하다.

프로펠러 엔진을 장착하여 185km/h의 속도로 비행하지만, 제트 엔진을 사용하는 토마호크 미사일보다 훨씬 저렴한 가격으로 2,500km 떨어진 목표물을 GPS 정밀 유도를 통해 공격할 수 있다.

현재 전 세계 90개국이 이란 드론 구매를 희망하고 있으며, 중국도 15,000대에 달하는 대량 주문을 할 정도로 이란산 드론의 인기가 높아지고 있다.

3. 디자인

샤헤드 136은 이스라엘이 수출한 IAI 하피와 거의 동일한 외관을 가지고 있어 사실상 복제한 것으로 보인다. 1997년 대한민국 국방부는 IAI 하피 100여 대를 500억 원(대당 5억 원, 50만 달러)에 도입하기로 결정했다. 그러나 26년 후인 2023년 현재, IAI 하피를 복제한 것으로 추정되는 이란의 샤헤드 136은 고작 1만 달러로, 가격이 50배나 저렴하다. 이는 대규모 소모전에서 저렴한 가격이 게임 체인저가 될 수 있음을 보여준다.

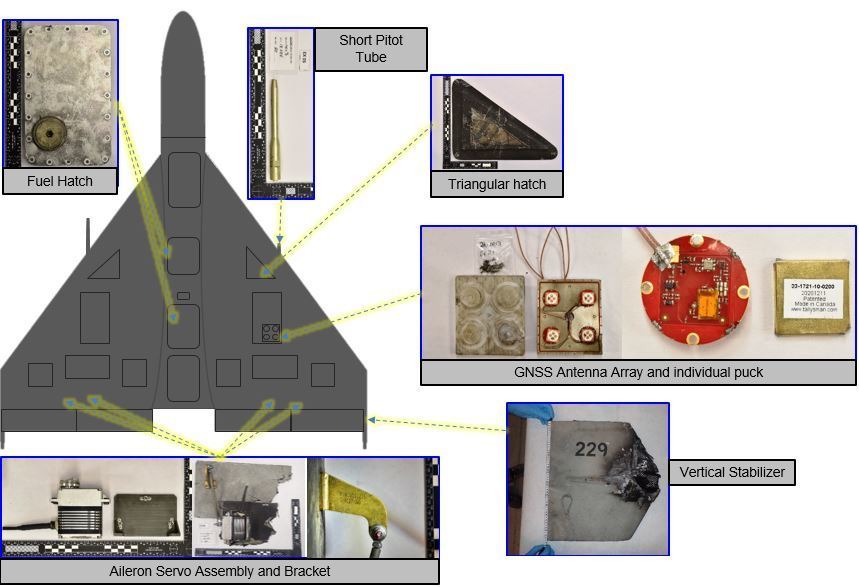

2023년 7월, 분쟁 무기 연구는 우크라이나에서 사용된 두 대의 제란-2 잔해를 연구하여 러시아에서 제조된 새로운 변종임을 결론 내렸다. 이들은 이전 연구에서 조사한 사례와 비교했을 때 기체 구조와 내부 장치에 큰 차이가 있음을 발견했다. 여기에는 경량 벌집 구조 대신 짠 탄소 섬유 위에 유리 섬유로 만들어진 동체가 포함되었다. 부품의 3분의 1은 2020년부터 2023년까지 제조 날짜가 표시되었고, 세 개의 러시아 부품은 2023년 1월부터 3월까지의 날짜가 표시되었다. 12개의 부품은 2022년 2월 침공 이후의 날짜였다. 일부 내부 모듈은 Kometa 위성 항법 모듈을 포함하여 다른 러시아 무기 시스템과 동일했다.

러시아에서 제조된 제란-2는 이란이 설계한 "최첨단 안테나 간섭 억제" 시스템을 갖추고 있으며, 7개의 송수신기를 사용하여 입력을 받고 FPGA와 3개의 마이크로컨트롤러를 사용하여 모든 전자전 방출을 분석하고 억제하는 것으로 알려져 있다. 2023년 9월 말, 러시아군은 탄두에 텅스텐 볼 파편을 채우기 시작했다. 우크라이나 관계자에 따르면, 러시아가 자체 샤헤드를 제조함에 따라 "새로운 탄두(텅스텐 파편), 엔진, 배터리, 서보 모터 및 몸체"가 개량에 포함된다고 한다. 텅스텐 파편의 사용은 HIMARS GMLRS의 탄두와 유사하다.

2023년 10월 현재, 러시아는 제란-2를 여러 차례에 걸쳐 대폭 강화하고 업그레이드했지만, 2024년 발간된 간행물의 저자들은 이로 인해 생산 비용이 3만 달러에서 약 8만 달러로 증가했다고 추정했다. 이러한 업그레이드 중 하나는 전자기 스펙트럼 조사를 수행하고 후속 탄약의 안전한 경로 계획을 지원하기 위해 다시 전송하는 정찰 제란-2에 대한 것이다.

2024년 5월, 90kg의 더 무거운 탄두를 장착한 제란-2 버전이 보고되었다. 이 버전은 내부 부품이 재배치되고 연료 탱크가 작아져 사거리가 줄어들었지만, 1000km 이상으로 우크라이나의 모든 지역에 도달할 수 있다. 또한 52kg의 열압력탄 옵션도 보고되었다. 이 버전은 야간 작전을 위해 검은색으로 칠해질 수 있다.

2024년 7월, 이란 모터사잔 컴퍼니에 부품을 공급했던 폴란드 국영 기업 WSK 포즈난의 CEO가 2022년 해당 부품이 제란-2 드론에 사용된 사건으로 조사를 받고 있다.

3.1. 외형 및 구조

샤헤드 136은 이스라엘이 수출한 IAI 하피와 거의 동일한 외관을 가지고 있으며, 사실상 복제한 것으로 보인다. HESA 샤헤드 131은 IAI 하피와 외형 및 135kg 무게까지 동일하다. 샤헤드 136은 외형은 131과 동일하지만, 무게를 200kg으로 늘리고 사거리를 2배 이상 늘렸다.

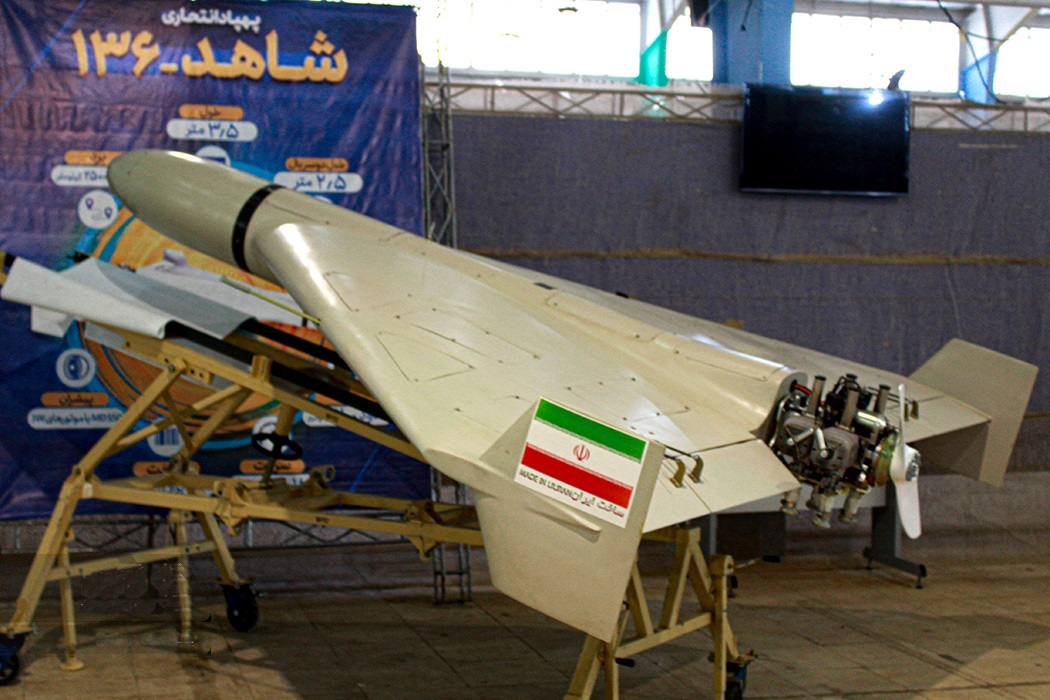

이 항공기는 잘린 삼각 날개 모양을 하고 있으며, 중앙 동체는 날개와 합쳐지고 날개 끝에는 안정화 방향타가 있다. 기수 부분에는 30kg에서 50kg으로 추정되는 탄두가 들어 있다. 엔진은 동체 후방에 위치하며, 두 개의 블레이드를 가진 밀어내기 프로펠러를 구동한다. 이 탄약은 길이가 3.5m, 날개 길이가 2.5m이며, 185km/h 이상의 속도로 비행하며 무게는 약 200kg이다.

본 기종은 더 작은 샤헤드 131과 외관이 매우 유사하며, 주요 차이점은 샤헤드 131에서는 위쪽으로만 뻗은 윙팁 안정판이 샤헤드 136에서는 윙팁에서 위아래로 뻗어 있다는 것이다. 샤헤드 131에는 샤헤드 136에도 탑재된 단순한 관성 항법 장치(INS)와 어느 정도의 전자 방호가 적용된 GPS가 탑재되어 있다.

이 무기는 러시아군에서 게란 2(Geran-2)라는 명칭으로 사용되고 있다. 워싱턴 포스트는 CNA 전략, 정책, 계획 및 프로그램 센터의 러시아 군사 시스템 전문가가 표준 이란제 샤헤드 136에 비해 게란 2가 추가적인 조종 방법을 사용할 가능성을 시사했다고 보도했다. The Times of Israel의 특파원은 민생 부품으로 만들어진 이란제 항법 시스템이 러시아제 비행 제어 유닛과 마이크로프로세서로 대체되었으며, 미국의 민간 등급 GPS를 러시아의 글로나스(GNSS) 시스템을 사용하여 배회형 무기의 능력을 향상시킨 것으로 보인다고 지적했다. 게란 2는 이란제 탄약이 아닌 러시아 군수품과 일치하는 도색과 마킹이 되어 있다.

미국 육군의 기밀 해제된 전 세계 장비 안내서에 따르면 샤헤드 136 설계는 공중 정찰 옵션을 지원하지만, 러시아군에서 운용되는 게란-2에서는 카메라가 발견되지 않았다.

모든 곳에서 사용되고 있기 때문에 다양한 별명이 붙었다. 예를 들어, 특징적인 비행 중 엔진 소리를 빗대어 "모페드"나 "잔디 깎는 기계", 델타 윙 실루엣에서 유래한 "도리토스" 등이 있다.

3.2. 엔진 및 성능

이 항공기는 잘린 삼각 날개 모양을 하고 있으며, 중앙 동체는 날개와 합쳐지고 날개 끝에는 안정화 방향타가 있다. 기수 부분에는 30kg에서 50kg으로 추정되는 탄두가 들어 있다. 엔진은 동체 후방에 위치하며, 두 개의 블레이드를 가진 밀어내기 프로펠러를 구동한다. 이 탄약은 길이가 3.5m, 날개 길이가 2.5m이며, 185km/h 이상의 속도로 비행하며 무게는 약 200kg이다. 사거리는 970km에서 최대 2000km까지로 추정된다. 미국 육군의 기밀 해제된 전 세계 장비 안내서에 따르면 샤헤드 136 설계는 공중 정찰 옵션을 지원하지만, 러시아군에서 운용되는 게란-2에서는 카메라가 발견되지 않았다.

발사 프레임과 드론 조립체의 휴대성 덕분에 전체 장치를 군용 또는 상업용 트럭의 뒷면에 장착할 수 있다.

이 항공기는 약간 위쪽으로 발사되며 RATO 로켓 발사 보조 장치의 도움을 받아 초기 비행을 한다. 로켓은 발사 직후에 버려지며, 드론의 일반적인 이란제 Mado MD-550 4기통 피스톤 엔진(아마도 역설계된 독일 Limbach L550E 엔진일 가능성이 있으며, Ababil-3과 같은 다른 이란 드론에도 사용됨)이 작동을 시작한다.

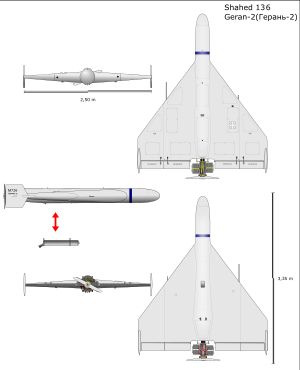

기체는 중앙에 블렌디드 윙 형태로 연결된 동체와 날개 끝에 안정판 겸 러더를 갖춘 클립트 델타 익을 갖추고 있다. 기수 부분에는 추정 30~50kg의 탄두를 탑재한다. 엔진은 동체 후부에 탑재되어 추진식으로 배치된 2엽 프로펠러를 구동한다. 전장 3.5m, 날개 너비 2.5m로, 185km/h 이상으로 비행하며, 중량은 약 200kg이다. 항속 거리는 1,800~2,500km로 추정된다. 미국 육군의 세계적인 기재 가이드에서는 샤헤드 136의 설계가 공중 정찰 기능을 지원할 수 있다고 기재되어 있지만, 게란 2 드론에 대해서는 카메라에 대한 언급은 없다.

발사대와 드론 전체의 뛰어난 가반성으로 인해, 유닛 전체는 각종 군용 및 민간용 트럭의 적재함에 장착할 수 있다.

기체는 약간 위를 향하지만 거의 수평으로 발사된다. 발사 시점부터 직후 몇 초 동안은 로켓 보조 이륙(RATO)으로 초기 가속을 하며, 투하된 후에는 이란의 Mado사제 MD-550 수평 대향 4기통 2행정 가솔린 엔진(2014년 이후 사용. 엔진은 독일의 림바흐 플루크모토렌사를 복제한 것으로, HESA 아바빌3 등 이란제 드론에서도 사용된다)에 의해 비행한다.

3.3. 전자 장비 및 유도 시스템

이 항공기는 삼각 날개 모양이며, 중앙 동체는 날개와 합쳐지고 날개 끝에는 안정화 방향타가 있다. 기수 부분에는 30kg에서 50kg 사이로 추정되는 탄두가 들어있다. 엔진은 동체 후방에 있으며, 두 개의 블레이드를 가진 밀어내기 프로펠러를 구동한다.

2023년 12월 드론 잔해에서 SIM 카드와 휴대폰에 사용되는 유형의 4G 모뎀이 발견되었다. 전문가들은 이 탄약에 미국 회사 알테라(Altera)의 컴퓨터 프로세서, 아날로그 디바이스(Analog Devices)의 RF 모듈, 마이크로칩 테크놀로지(Microchip Technology)의 LDO 칩이 사용된 것으로 보고 있다.

2022년 러시아의 우크라이나 침공 당시 러시아가 사용한 노획된 드론을 검사한 결과, 일부 샤헤드 136 전자 부품은 텍사스 인스트루먼트 TMS320 프로세서, 영국에 본사를 둔 TI 유체 시스템(TI Fluid Systems)을 대신하여 폴란드에서 제조된 연료 펌프, 중국산 전압 변환기 등 외국산 부품으로 제조된 것으로 밝혀졌다.

2023년 12월, 우크라이나 부패 방지 국가 기관은 러시아에서 생산된 게란-2에 미국산 부품 55개, 중국산 15개, 스위스산 13개, 일본산 6개가 포함되어 있다고 밝혔다.

미국 육군의 기밀 해제된 전 세계 장비 안내서에 따르면 샤헤드 136 설계는 공중 정찰 옵션을 지원하지만, 러시아군에서 운용되는 게란-2에서는 카메라가 발견되지 않았다.

영국이 유엔 안전 보장 이사회에 제출한 보고서에 따르면, 2023년 오만만에서 이동하는 선박에 사용된 샤헤드 136의 한 버전은 이동 목표물을 고정하기 위한 센서 또는 실시간 센서 피드를 갖춘 연계된 조작자를 필요로 했다. 이리듐 위성 전화 SIM 카드가 잔해에서 발견되어 가시선 너머에서의 제어가 가능함을 시사했다.

4. 실전 사례

2015년 예멘 내전에서 2020년에 후티가 사용한 것으로 보도되었다. 2019년 사우디 아라비아 석유 시설 공격에 사용되었다는 여러 보고가 있었지만, 워싱턴 포스트는 이 공격에서는 다른 유형의 드론이 사용되었다고 보도했다.

2022년 러시아의 우크라이나 침공에서 러시아는 게란-2(Герань-2^러시아어, '제라늄-2'의 의미)라는 자폭 드론을 사용했다. 이 게란-2는 우크라이나와 서방 동맹국으로부터 이란제 샤헤드-136 드론을 재설계한 것으로 간주된다.

미국 정보 소식통과 우크라이나 당국은 이란이 샤헤드-136을 포함한 수백 대의 드론을 러시아에 제공하고 있다고 주장했지만, 이란은 이를 부인하며 중립을 주장했다. 그러나 이란 혁명수비대의 호세인 살라미 소장은 "여러 주요 세계 강대국"이 이란제 군수 장비를 구매했으며, 자신의 부하들이 "장비를 사용할 수 있도록 그들을 훈련시키고 있다"고 말했다. 러시아는 자국산 무인 항공기(UAV)를 사용하고 있다고 밝히고 있어, 러시아 국내에서 이 드론을 제조하고 있을 가능성을 시사한다.

2022년 11월 21일, 영국 장관 제임스 히피는 우크라이나에서 사용된 샤헤드 136 자폭 드론의 총수가 수백 대에 이를 것으로 추정된다고 말했다.

우크라이나 군인들은 수 킬로미터 밖에서도 소리가 들리고, 소화기 공격에 취약하다고 주장하고 있다.

샤헤드 드론 공격과 방공 시스템의 비용 편익 분석에서, 샤헤드 드론이 유리하며, 방어 시스템 비용은 드론의 약 두 배이다. 또한, 도심에 도달한 회전익 무기를 격추하는 것은 낙하한 파편으로 인해 광범위한 부수적 피해가 발생한다. 샤헤드 드론의 평균 비용은 약 20000USD이며, IRIS-T 미사일은 1발당 약 430000USD이다. 9월 13일부터 10월 17일까지, 오픈 소스 정보는 대 드론 방어에 28140000USD가 소요되었다는 것을 시사한다.

미국 국방부는 공격에 사용된 드론의 기술 지원을 위해 다수의 이란인 전문가가 크림 반도에 파견되었다고 밝혔다. 우크라이나 정보원에 따르면, 9월 13일 이후 220대 이상의 드론이 격추되었다.

12월에 3주간의 중단 이후 드론 사용이 재개되었다. 우크라이나는 이 중단을 한랭지 대응을 위한 개수를 위해서였다고 시사했지만, 영국 국방부는 이전 재고가 고갈되어 보충되었기 때문일 가능성이 높다고 밝혔다.

이 드론은 MiG-29에 탑재된 레이더로 탐지하기에는 속도가 너무 느리고, 비행 고도도 낮아서 크기도 너무 작다. 우크라이나군 조종사는 레이더에 잡힌 드론의 이미지가 도로 위의 트럭과 비슷하다고 설명했다. 우크라이나군의 R-73 미사일은 흐린 날씨에서는 작동하지 않아, 30mm 기관포를 사용할 수밖에 없다. 기관포를 사용해도 자국기 손상 위험이 있어 공격 시 접근이 제한된다. 야간 공격은 더욱 어려워, 추락한 드론이 민간 지역에 부차적인 피해를 주지 않도록 인구 밀집 지역 상공에 있는지 여부를 파악하기 위해 조종사는 GPS에 의존해야 한다. 대부분의 경우 조종사는 대공포화로 이러한 드론을 요격하기 위해 지상의 기지에 연락하는 것뿐이다.

우크라이나 공군은 또한 이 드론이 미사일 공격에 앞서 방어 체제의 유효성을 시험하고 약점을 찾기 위해 사용된다고 생각한다. 우크라이나는 "65% 및 85%"의 요격률을 주장하고 있다.

우크라이나 주미 무관은 9K33 미사일과, 소련 시대의 ZSU-23-4 및 독일이 제공한 게파르트 대공전차가 이 "비교적 조잡한" 드론에 대해 "엄청난 효과"를 거두고 있다고 말했다.

2022년 11월 초 포브스는 "샤헤드 캐처"를 찾는 우크라이나의 노력에 대해 보도했다. 기존의 대공 무기는 저렴한 드론의 무리를 요격하는 데 적합하지 않기 때문에 다양한 전용 대 UAS 시스템이 확보되고 있다.

적외선 카메라나 가시광선 카메라를 장착한 DShK38 중기관총은 이러한 무인기를 격추하는 데 가장 비용 효율적인 무기 중 하나이며, 제2차 세계 대전 때처럼 서치라이트와 연계되기도 한다.

2022년 8월, 미군은 이란과 동맹 관계에 있는 단체가 시리아 반군 통제 지역 시리아 사막 내 알탄프 미군 기지에 샤헤드 136을 사용했다고 보고 있다.

2022년, 이란 이슬람 혁명수비대 지상군은 이라크 쿠르디스탄 지역의 쿠르드족 분리주의 단체 본부 공격에 샤헤드 136 드론을 사용했다.

4.1. 예멘 내전

이 드론은 2015년 예멘 내전에서 2020년에 후티에 의해 사용된 것으로 보도되었다. 2019년 사우디 아라비아 석유 시설 공격에 사용되었다는 여러 보고가 있었지만, 워싱턴 포스트는 이 공격에서는 다른 유형의 드론이 사용되었다고 보도했다.

4.2. 러시아의 우크라이나 침공

2022년 우크라이나 전쟁에서 러시아군은 이란제 샤헤드 136 무인기를 대규모로 사용했다. 러시아는 이란제 무인기를 게란-2(Герань-2^러시아어)라는 이름으로 사용했다.

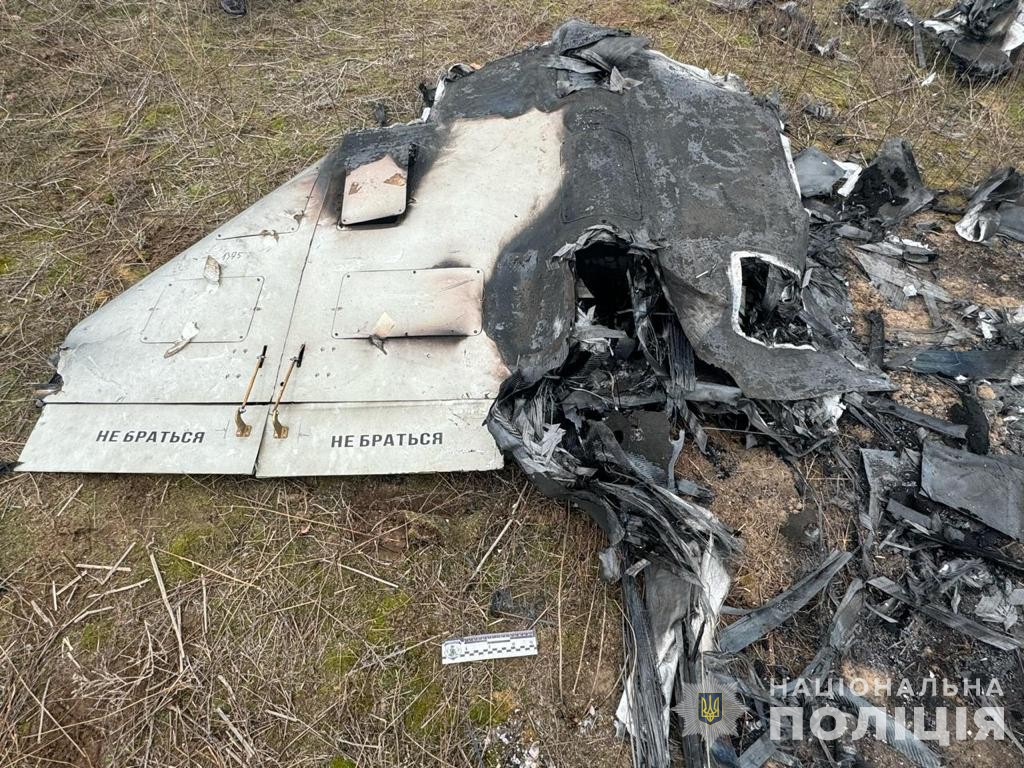

2022년 9월 13일, 러시아군이 운용하는 게란-2라고 새겨진 드론 잔해가 사진으로 확인되면서 샤헤드 136의 초기 사용이 확인되었다. 우크라이나군 제92기계화여단의 포병 지휘관인 로디온 쿨라힌에 따르면, 샤헤드 136 드론은 하르키우 반격에서 4대의 곡사포와 2대의 BTR을 파괴했다.

--

2022년 9월 23일, 오데사에서 드론의 추가 사용이 기록되었으며, 드론의 비행과 이후 충돌 영상이 다양한 텔레그램 채널에 업로드되었다. 특히, 드론은 소화기 사격에 의해 들렸지만, 어떤 항공기도 격추하지 못한 것으로 보였다. 9월 25일, 소셜 미디어에 게시된 영상은 오데사와 드니프로시 주변에서 러시아군의 드론 사용이 강화되었음을 보여준다. 이번에는 소화기 외에도 어떤 형태의 대공포 회전식 기관포가 지대공 미사일과 함께 사용되어 최소 한 대의 제란-2를 격추했다. 다수의 드론이 알려지지 않은 목표물을 타격할 수 있었지만, 오데사에 있는 우크라이나 해군 본부가 타격을 받았다는 주장도 있다.

2022년 10월 5일, 제란-2는 빌라 체르크바에 있는 우크라이나군 제72기계화여단 소속 병사들의 막사를 타격했다. 우크라이나 군인들은 수 킬로미터 밖에서도 소리가 들리며, 소화기 사격에 취약하다고 말했다.

우크라이나 측은 이러한 드론을 격추하기 위해 MiG-29 전투기를 성공적으로 배치했으며, 칼리브르와 같은 순항 미사일을 격추하는 데에도 비슷한 전략을 사용했다고 밝혔다. 그러나 2022년 10월 13일, 우크라이나 MiG-29가 제란-2를 격추하려다 빈니차주에서 추락했다. 우크라이나 측에 따르면, 드론이 제트기 근처에서 폭발했고 파편이 조종석을 강타하여 조종사가 탈출해야 했다.

2023년 2월 5일, 러시아는 이란제 무인기를 러시아에서 생산하기로 했다. 모스크바에서 동쪽으로 966km 떨어진 옐라부가에 공장을 건설할 계획이며, 최소 6000대 이상의 드론을 생산할 계획이다. 2022년 11월까지 러시아와 이란은 이 무기의 러시아 생산에 합의했으며, 이란은 핵심 부품을 수출했다. 러시아의 제조 시설은 타타르 공화국 알라부가 경제 특구에 위치해 있으며, 2025년 여름까지 6,000대의 제란-2를 생산하는 것을 목표로 하고 있다.

2024년 3월에는 러시아 타타르스탄 공화국 옐라부가에 설치된 게란 2 생산 공장의 내부 영상 및 이미지가 유출되어 러시아 국내에서의 라이센스 생산이 시작된 것이 밝혀졌다.

우크라이나군은 1만 달러인 이란 드론을 요격하기 위해, 50만 달러의 요격 미사일을 사용한다.

2023년 7월, 영국에 본사를 둔 분쟁 무기 연구는 우크라이나에서 사용된 두 대의 제란-2 잔해를 연구하여 러시아에서 제조된 새로운 변종임을 결론 내렸다.

2024년 5월, 90kg의 더 무거운 탄두를 장착한 제란-2 버전이 보고되었다. 이 버전은 내부 부품이 재배치되고 연료 탱크가 작아져 사거리가 줄어들었지만, 1000km 이상으로 우크라이나의 모든 지역에 도달할 수 있다. 또한 52kg의 진공 탄두 옵션도 보고되었다.

2024년 7월, 이란 모터사잔 컴퍼니에 부품을 공급했던 폴란드 국영 기업 WSK 포즈난의 CEO가 2022년 해당 부품이 제란-2 드론에 사용된 사건으로 조사를 받고 있다.

4.3. 기타

미군은 이란과 동맹 관계에 있는 단체가 2022년 8월에 시리아 반군이 통제하는 시리아 사막 내 알탄프에 있는 미군 기지를 상대로 샤헤드 136을 사용했다고 보고 있다.

2022년, 이란 이슬람 혁명수비대 지상군은 이라크 쿠르디스탄 지역에 있는 쿠르드 분리주의 단체의 본부를 공격하는 데 샤헤드 136 드론을 사용했다.

2024년 4월 13일, 이란은 이스라엘을 상대로 미사일과 드론 공격을 감행했으며, 여기에는 샤헤드 136을 포함한 장거리 무기가 사용되었다. 이 공격은 4월 14일 이스라엘, 미국, 요르단, 영국, 프랑스의 미사일 요격 시스템에 의해 대부분 요격 및 격퇴되었다. 이란 국경에서 표적 중 하나인 네바팀 공군기지까지의 직선 거리는 약 1050km이다. 4월 18일, 미국은 이란의 드론 프로그램과 관련된 16명의 이란 개인과 2개의 회사에 새로운 제재를 가했다.

11월 24일, 미국 국방부 관계자에 따르면 이란의 샤헤드 136이 CMA CGM의 벌크선 심이를 인도양에서 공격하는 데 사용된 것으로 의심되었다. 이 공격으로 선박이 손상되었지만 승무원은 부상당하지 않았다.

5. 운용 국가

* 러시아: 샤헤드 드론 자체 생산 권한을 획득, 옐라부가 드론 공장 및 벨라루스 고멜에서 생산 중. 유출된 문서에 따르면 2022년 러시아군은 6,000대의 샤헤드 136 수입을 위해 1750 상당의 금괴를 지불.
* 후티 (추정)
* 이라크 이슬람 저항군

6. 비교 (유사 무기 체계)

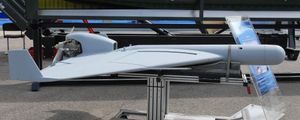

샤헤드 136은 이스라엘이 수출한 IAI 하피와 외형이 매우 유사하며, 사실상 복제한 것으로 보인다. HESA 샤헤드 131은 IAI 하피와 외형과 무게(135kg)가 동일하다. 샤헤드 136은 131과 외형은 동일하지만, 무게를 200kg으로 늘리고 사거리를 2배 이상 확장했다.

1997년 4월 24일, 한국 국방부는 IAI 하피 100여 대를 500억 원에 도입하기로 결정했다. 대당 가격은 50만 달러(5억 원)였다. 그러나 26년이 지난 2023년 현재, IAI 하피를 복제한 것으로 추정되는 이란의 샤헤드 136은 1만 달러에 불과하다.

미국 주도의 국제 무기 시장에서는 최첨단 기술을 사용해야 혁신이며 게임체인저라고 평가하지만, 대규모 소모전에서는 가격을 50배, 100배 낮추는 것도 게임체인저로 평가할 수 있다.

샤헤드 136은 원거리 지상 목표물 공격용으로 설계되었으며, 발사대에서 5대 이상이 발사된다. 2021년 12월에 영상이 공개되었다. 전 세계 90개국이 이란 드론 구매를 희망하고 있으며, 중국도 15,000대에 달하는 대량 주문을 할 정도로 인지도가 높아졌다.

무게 200kg, 탄두 중량 50kg, 사거리 2,500km인 이 드론은 가격이 매우 저렴하다. 사거리 2,500km인 미국 토마호크 미사일이 100만 달러인데 비해, 1만 달러로 100배 저렴하다. 프로펠러 엔진을 장착하여 185km/h로 느리지만, 제트 엔진을 장착한 토마호크 미사일보다 100배 저렴한 가격으로 2,500km 떨어진 목표물을 GPS 정밀 유도 공격할 수 있다.

👆

좌우로 밀어서 보기

📌 열 고정 해제

무기 체계	사거리	무게	탄두 중량	가격
AGM-114 헬파이어	11 km	50 kg	8 kg	100000USD
토마호크 미사일	2,500 km	1,440 kg	450 kg	1000000USD
HESA 샤헤드 131	900 km	135 kg	15 kg
샤헤드 136	2,500 km	200 kg	50 kg	10000USD
IAI 하피	500 km	135 kg
IAI 하롭	1,000 km	135 kg	23 kg

샤헤드 136을 유도탄으로 분류하는 것에 대한 논란이 있었다. 2023년 1월, 영국의 국방 및 안보 싱크탱크인 왕립 연합 서비스 연구소(RUSI)는 샤헤드 136을 유도탄으로 분류하는 것에 의문을 제기했다. RUSI는 샤헤드 136이 목표 지역 주변을 배회하기보다는 순항 미사일과 유사하게 단거리 자폭 임무에 주로 사용된다고 언급했다. 그러나 RUSI는 샤헤드 136이 MT 머서 스트리트와 퍼시픽 지르콘 공격에 사용되었을 가능성이 있으며, 이는 샤헤드 136이 원래 그러한 능력이 없더라도 유도탄 변종의 존재를 시사한다고 밝혔다. 석유 회사 국제 해양 포럼(OCIMF)은 해당 선박에 대한 샤헤드 136 공격을 평가한 보고서에서 공격에 사용된 드론 잔해에서 전통적인 유도탄에서 발견되는 센서나 레이저 탐지 장비가 발견되지 않았다고 밝혔다. 그러나 보고서는 사진 증거를 토대로 퍼시픽 지르콘을 공격한 드론에 GNSS 안테나가 장착되어 있다고 언급했다.

* 에어로바이런먼트 스위치블레이드
* IAI 하롭
* IAI 하피
* WB 일렉트로닉스 워메이트
* ZALA 란셋
* Гербера (БПЛА)^{우크라이나어} - 샤헤드를 추종하여 미끼 역할을 하며, 정찰 등에도 사용되는 무인기. 소재는 목재나 발포 플라스틱 등 저렴한 소재로 만들어져 레이더에 잘 잡히지 않는 특성을 가진다. 2024년 7월 29일에 공개되었다. 이름은 꽃인 거베라에서 유래했다.

7. 파생형

샤헤드 136은 더 작은 샤헤드 131과 시각적으로 유사하며, 샤헤드 131과 달리 날개 끝 안정판이 위아래로 확장된다는 점이 주요 차이점이다. 샤헤드 131은 단순한 관성 항법 장치(INS)와 약간의 전자전 방어 기능을 갖춘 GPS를 탑재하고 있으며, 샤헤드 136 역시 이를 갖추고 있을 수 있다.

2023년 9월, 이란 국영 TV 다큐멘터리에서 이란 드론 개발에 대한 예고편을 통해 터보제트 엔진으로 구동되는 샤헤드 136 버전의 존재가 드러났다. 제트 추진 방식은 이 일방향 공격용 무인 항공기(UAV)에 더 빠른 속도와 높은 고도를 제공하여, 프로펠러 구동 방식에 비해 요격하기 어렵게 만든다. 프로펠러 구동 방식은 우크라이나에서 대공포나 심지어 소화기로도 상당 부분이 격추되었다. 또한, 이 드론은 전방에 장착된 카메라를 통해 항법을 개선하거나 종말 유도를 가능하게 할 수 있다. 제트 방식은 제조 비용과 복잡성이 증가하고, 항속 거리가 감소하며, 더 큰 열 신호로 인해 적외선 유도 미사일에 취약해질 수 있다. 이 제트 추진 공격 드론은 2023년 11월 20일 샤헤드 238로 공개되었다.

--

샤헤드를 추종하여 미끼 역할을 하며, 정찰 등에도 사용되는 무인기인 Гербера (БПЛА)^{우크라이나어}가 있다. 게르베라는 목재나 발포 플라스틱 등 저렴한 소재로 만들어져 레이더에 잘 잡히지 않는 특성을 가진다. 2024년 7월 29일에 공개되었으며, 이름은 꽃인 거베라에서 유래했다.
