이미지 스캐너
스캐너
엡손 Perfection V370 Photo 스캐너
엡손 Perfection V370 Photo 스캐너
종류
형태평판 스캐너, 시트피드 스캐너, 드럼 스캐너, 필름 스캐너, 핸드헬드 스캐너
기술적 정보
주요 구성 요소광원, 렌즈, CCD 또는 CIS
작동 방식광학 문자 인식
해상도DPI
색심도비트 심도

2. 역사

현대의 스캐너는 초기 유선 전송 및 팩스 입력 장치의 후손으로 여겨진다.

팬텔레그래프.


조반니 카셀리가 개발한 팬텔레그래프(pantelegraph)는 일반 전신줄을 통해 전송되는 초기 형태의 팩시밀리 머신으로, 1860년대에 상용화되었다. 최대 150mm x 100mm 영역 이내에서 손으로 그린 그림, 서명을 전송할 수 있었다.[1]

2. 1. 초기 모델

현대의 스캐너는 초기 유선 전송 및 팩스 입력 장치의 계승자로 간주된다.

조반니 카셀리가 개발한 팬텔레그래프(pantelegraph)는 일반 전신줄을 통해 전송되는 초기 형태의 팩시밀리 머신으로, 1860년대에 상용화되었다. 최대 150mm x 100mm 영역 이내에서 손으로 그린 그림, 서명을 전송할 수 있었다.[1]

팩스 기계의 초기 시도는 1843년 스코틀랜드 시계 제작자 알렉산더 베인이 특허를 냈지만, 실제로 생산되지는 않았다. 베인의 설계는 다음과 같다.

  • 진자와 연결된 금속 스타일러스가 솟아 있는 이미지가 있는 구리판을 스캔한다.
  • 스타일러스가 판의 솟아있는 부분과 접촉하면, 한 쌍의 전선을 통해 또 다른 진자와 연결된 전극이 포함된 수신기로 펄스를 보낸다.
  • 전극 아래에는 전기화학적으로 민감한 용액으로 적셔진 종이가 있으며, 펄스가 전극에 도달할 때마다 색상이 변한다.
  • 톱니바퀴는 진자의 각 움직임에 따라 구리판과 종이를 함께 진행시키며, 시간이 지남에 따라 구리판의 완벽한 복제본이 생성된다.


베인의 시스템에서는 송수신기의 진자가 완벽하게 일치해야 했으며, 그렇지 않으면 복제된 이미지가 왜곡되었다.[2][3]

1847년, 영국 물리학자 프레데릭 베이커웰은 최초의 작동하는 팩스 기계를 개발했다. 베이커웰의 기계는 베인의 기계와 유사했지만, 다음과 같은 차이점이 있었다.

  • 주석 호일로 코팅된 회전 드럼을 사용했다.
  • 호일에는 비전도성 잉크가 칠해져 있었다.
  • 드럼을 스캔하는 스타일러스는 호일의 전도성 지점에 닿으면 한 쌍의 전선을 따라 펄스를 보낸다.
  • 수신기에는 화학적으로 처리된 종이에 닿는 전극이 포함되어 있으며, 전극이 펄스를 수신하면 색상이 변한다.


그 결과는 원본 이미지의 반대 대비 (흰색-파란색) 복제본이 되었다. 베이커웰의 팩스 기계는 베인의 기계보다 약간 더 성공적이었지만, 동일한 동기화 문제를 겪었다.

1862년, 조반니 카셀리는 판텔레그래프로 이 문제를 해결했는데, 이는 정기적으로 사용된 최초의 팩스 기계였다. 베인의 설계를 기반으로, 송수신기의 진자를 두 개의 자기 조절기 사이에 배치하여 완벽한 동기화를 보장했으며, 이들은 각 진자 움직임에 따라 자화되고 진자가 각 진동의 최대 및 최소 지점에 도달하면 자화가 해제된다.[4]

1893년, 미국 엔지니어 엘리샤 그레이는 텔로토그래프를 도입했는데, 이는 수신기의 ''x''- 및 ''y''-축 움직임을 번역하는 연결 막대를 사용하여 종이 위로 펜을 스캔하고 송신기 드럼을 가로질러 움직이는 스타일러스에 의해서만 작동되도록 하는, 최초의 광범위하게 상업적으로 성공한 팩스 기계였다. 일반 문구 용지를 사용할 수 있었기 때문에 비즈니스 및 병원에서 인기를 얻었다.[4]

1902년, 독일 엔지니어 아르투어 콘은 금속 드럼과 스타일러스에 의존하는 대신 복사할 종이를 스캔하기 위해 광 감지 셀레늄 셀을 사용한 팩스 기계인 포토텔로토그래프를 도입했다. 그것은 그레이의 기계보다 훨씬 더 상업적으로 성공했으며, 1900년대 초부터 전 세계 신문에서 사용된 원격 사진 기계의 기반이 되었다.[3]

2. 2. 아날로그 시대

현대의 스캐너는 초기 유선 전송 및 팩스 입력 장치의 후손으로 여겨진다.

조반니 카셀리가 개발한 팬텔레그래프(pantelegraph)는 일반 전신선을 통해 전송되는 초기 팩시밀리 머신으로, 1860년대에 상용화되었다. 최대 150 x 100 밀리미터 영역 내의 손글씨, 그림, 서명 등을 전송할 수 있었다.

1937년 알렉산더 머레이와 리처드 모스는 이스트만 코닥에서 최초의 아날로그 컬러 스캐너를 발명하고 특허를 받았다. 오프셋 인쇄용 색 분판을 위해 설계된 이 기계는 드럼에 장착된 컬러 투명 필름을 이미지화하는 아날로그 드럼 스캐너였다. 필름 아래에 광원을 두고, 투명 필름의 각 지점을 읽어 이미지를 세 개의 전자 신호로 변환하는 적, 녹, 청 색상 필터가 있는 세 개의 광전관을 사용했다.[5][6] 초기 설계에서 드럼은 세 개의 선반에 연결되어 세 개의 오프셋 실린더에 청록, 자홍, 노랑 (CMY) 하프톤 점을 새겼다. 1946년 이 특허권은 Printing Developments Incorporated (P.D.I.)에 판매되었고, P.D.I.는 네거티브의 점을 이미지화하기 위해 광전증배관을 사용하여 설계를 개선했다. 증폭된 신호는 RGB 신호를 색상 보정된 청록, 자홍, 노랑, 검정 (CMYK) 값으로 처리하는 단일 목적의 컴퓨터에 공급되었다. 처리된 신호는 CMYK 하프톤 점을 오프셋 실린더에 사진 식각하는 네 개의 선반으로 전송된다.[5][6]

1948년, Interchemical Corporation의 아서 하디와 매사추세츠 공과대학교의 F. L. Wurzburg는 컬러 네거티브에서 색상 보정된 석판 인쇄판을 제작하기 위한 최초의 아날로그 컬러 평판 이미지 스캐너를 발명했다.[7] 이 시스템에서 세 개의 색상 분리된 판(CMY 값)은 점 식각을 통해 컬러 네거티브에서 준비되어 스캐너 베드에 배치된다. 각 판 위에는 판의 한 모서리에 빛을 집중시키는 동일한 거리에 고정된 광선 프로젝터가 있다. 세 개의 판이 있는 전체 베드는 판의 반대쪽 모서리에 도달하기 위해 수평으로 앞뒤로 움직인다. 베드의 각 수평 진동마다 베드는 한 단계씩 아래로 이동하여 판의 전체 수직 영역을 덮는다. 이 과정에서 판의 특정 지점에 집중된 빛은 반사되어 프로젝터에 인접한 광전관으로 튕겨나간다. 각 광전관은 아날로그 이미지 처리기에 연결되어 Neugebauer 방정식을 사용하여 결합된 CMY 값의 반사율을 평가하고 네 번째 노출되지 않은 석판 인쇄판 위에 떠 있는 광선 프로젝터에 신호를 출력한다. 이 판은 청록, 자홍 또는 노랑 값의 색상 보정된 연속톤 점 식각을 받는다. 네 번째 판은 다른 노출되지 않은 판으로 교체되고, 청록, 자홍 및 노랑의 세 개의 색상 보정된 판이 생성될 때까지 이 과정이 반복된다. 1950년대에 미국 라디오 회사 (RCA)는 하디와 Wurzburg의 특허를 사용하여 프로젝터와 광전관 배열을 판의 한 지점에 초점을 맞춘 비디오 카메라 튜브로 대체했다.[5][6]

2. 3. 디지털 시대

최초의 디지털 이미징 시스템은 1920년의 바틀레인 시스템이었다. 이미지를 디지털 방식으로 컴퓨터에 저장하는 최초의 스캐너는 1957년 국립표준국에서 러셀 키르쉬가 이끄는 팀이 제작한 드럼 스캐너였다. 이 기계에서 스캔된 최초의 이미지는 키르쉬의 3개월 된 아들 월든의 사진이었다.[1]

1969년, 다컴은 온보드 컴퓨터를 사용하여 데이터 압축을 하는 최초의 디지털 팩스 기계인 111 팩스 기계를 출시했다.[10] 디지털 이미지 처리에 사용된 최초의 평판 스캐너는 1975년 ECRM Inc.에서 출시한 Autokon 8400이었다.[12] 1977년, 레이 커즈와일은 전하 결합 소자 (CCD) 이미징 요소를 갖춘 최초의 평판 스캐너인 Kurzweil Reading Machine을 출시했다.[17]

개인용 컴퓨터를 위한 최초의 스캐너는 1980년대 중반에 등장했다.[19] 1984년 12월 매킨토시용 ThunderScan이 출시되었는데, 매우 느리게 작동했으며 1비트 흑백으로만 인쇄물을 스캔할 수 있었다.[20][21] 1985년 초, IBM PC용 최초의 평판 스캐너인 데이타코피 Model 700이 출시되었다.[21] 같은 해 4월, LaserFAX Inc.는 IBM PC용 최초의 CCD 기반 컬러 평판 스캐너인 SpectraSCAN 200을 출시했다.[24]

1987년 2월, 휴렛 팩커드의 ScanJet은 비교적 저렴한 평판 스캐너로, 최대 해상도 300 dpi로 4비트 (64-음영) 그레이스케일 이미지를 스캔할 수 있었다.[26] 1989년 2월, 이 회사는 비트 깊이를 8 비트(256 음영)로 늘린 ScanJet Plus를 출시했다.[27] 1999년까지, 평균적인 컬러 지원 스캐너의 비용은 300USD로 하락했다.[31]

3. 종류

이미지 스캐너는 종류가 다양하며, 각각 다른 방식과 용도로 사용된다.


  • 드럼 스캐너: 인쇄물이나 필름을 투명한 회전 실린더(드럼)에 부착하여 스캔한다. 광전자 증배관(PMT)을 사용하여 매우 높은 해상도와 정밀도를 얻을 수 있지만, 고가이고 크기가 크다.[50][51] 주로 업무용으로 사용된다.
  • 플랫베드 스캐너: 평평한 유리판 위에 문서를 놓고 스캔하는 방식으로, 가장 일반적이다. 고체 촬상 소자(CCD) 방식과 밀착 이미지 센서(CIS) 방식으로 나뉜다.
  • 필름 스캐너: 사진 필름을 스캔하는 데 특화된 스캐너이다. 투과광을 이용하여 필름의 이미지를 읽어들인다.[34]
  • 시트피드 스캐너 (ADF 스캐너): 여러 장의 문서를 자동으로 스캔하기 위해 사용된다.
  • 오버헤드 스캐너: 스캔 요소를 문서 위에 배치하여 스캔하는 방식이다.
  • 핸디 스캐너: 손으로 들고 다니면서 스캔할 수 있는 스캐너이다.
  • 3D 스캐너: 물체의 3차원 형상을 스캔한다.
  • 스마트폰 스캐너 앱: 스마트폰 카메라를 이용하여 문서를 스캔하고, 앱을 통해 보정하여 고품질의 스캔 문서를 생성한다.[62]


과거에는 SCSI나 병렬 연결이 많았지만, 현재는 USB 연결이 대부분이다. 2000년대 중반까지는 CCD 타입이 주류였지만, 현재는 CIS 타입이 많다. 가정용은 프린터와 일체화된 복합기가 주류를 이룬다.

스캔 방식은 원고를 원고대에 고정하고 촬상 소자를 이동시키는 방식이다. 외광 차단을 위해 원고대 커버가 있으며, 투명한 플라스틱이나 유리 원고대가 있다. 반사형은 원고대 측에서 빛을 쬐어 반사광을, 투과형은 원고대 커버에서 빛을 쬐어 투과광을 촬상 소자로 변환한다. 이 신호는 아날로그-디지털 변환 회로로 디지털 데이터화하고, 논리 회로로 외부 인터페이스 신호로 변환하여 전송한다.

3. 1. 플랫베드 스캐너

플랫베드 스캐너는 평평한 유리판(플래튼) 위에 문서를 놓고 스캔하는 방식으로, 가장 일반적인 형태의 스캐너이다. 스캔할 물체를 유리판 위에 고정하고, 유리판 아래에서 스캔 요소가 움직이며 문서를 읽어들인다. 일부 플랫베드 스캐너는 자동 문서 공급기(ADF)를 통합하여 여러 장의 문서를 자동으로 스캔할 수 있다.[32][33]

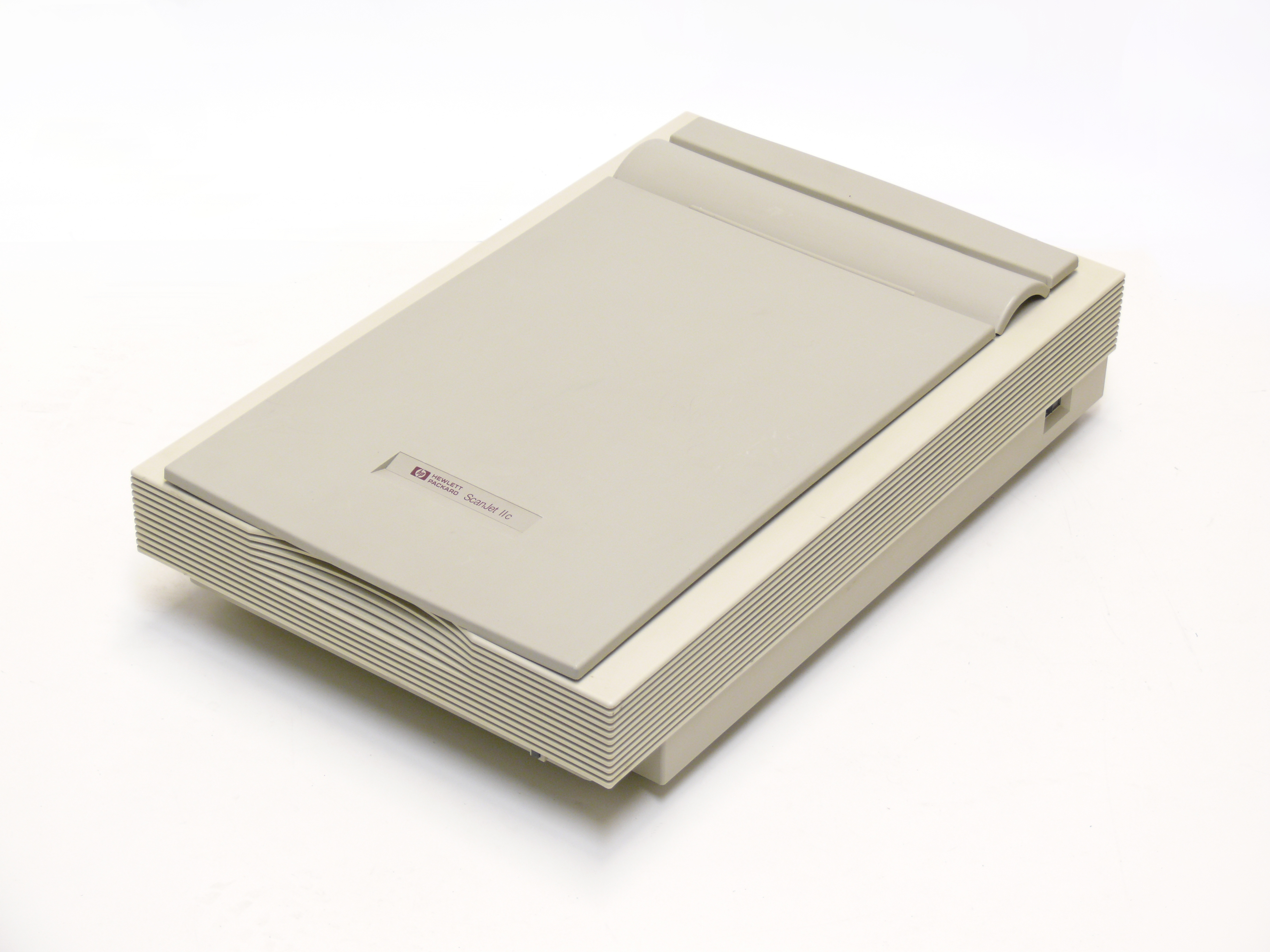

덮개가 닫힌 플랫베드 스캐너 (HP ScanJet IIC)


이러한 스캐너는 "반사 스캐너"라고도 불리는데, 이는 스캔할 물체에 빛을 비추고 물체에서 반사되는 빛을 읽어 작동하기 때문이다. 주로 인쇄물이나 평평한 자료를 스캔하는 데 사용되지만, 투명 어댑터를 사용하여 필름을 스캔할 수도 있다. 하지만 대부분의 경우 필름 스캔에는 적합하지 않다.[34]

플랫베드 스캐너는 작동 방식에 따라 크게 축소 광학계 타입(CCD 방식)과 등배 광학계 타입(CIS 방식) 두 가지로 나뉜다.
축소 광학계 타입 (CCD 방식)형광 램프를 광원으로 사용하고, 여러 미러와 렌즈를 통해 빛을 모아 CCD 이미지 센서로 유도하는 방식이다.

  • 장점
  • 초점 심도가 깊어 문서가 유리판에 완전히 밀착되지 않아도 초점이 잘 맞는다.
  • RGB 색상을 동시에 읽을 수 있어 고속 스캔이 가능하다.
  • 백색 광원을 사용하므로 흑백 스캔 시 특정 색상이 누락되지 않는다.
  • 색 재현성이 높아 필름 스캔에도 적합하다.
  • 단점
  • 광학계가 복잡하여 장치 크기가 커진다.
  • 워밍업 시간이 필요하고 소비 전력이 크다. (최근에는 백색 발광 다이오드를 광원으로 사용하여 개선된 모델도 있다.)


등배 광학계 타입 (CIS 방식)RGB 3색 발광 다이오드(LED)를 광원으로 사용하며, 로드 렌즈 어레이를 통해 CMOS 이미지 센서에 빛을 직접 유도하는 방식이다.

  • 장점
  • 광학계가 단순하여 장치 크기가 작다.
  • 워밍업 시간이 필요 없고, 소비 전력이 적다.
  • USB 케이블 하나로 전원 공급과 데이터 전송이 가능하다.
  • 단점
  • 광원을 전환하는 시간이 필요하여 CCD 방식보다 스캔 속도가 느리고, 색 번짐이 발생할 수 있다.[72]
  • 초점 심도가 얕아 문서가 유리판에 완전히 밀착되어야 한다.
  • 흑백 스캔 시 특정 색상을 읽지 못할 수 있다.[72]
  • 색 재현성이 낮아 필름 스캔에 적합하지 않다. (최근에는 광원 개선으로 필름 스캔이 가능한 모델도 있다.)

3. 2. 시트피드 스캐너 (ADF 스캐너)

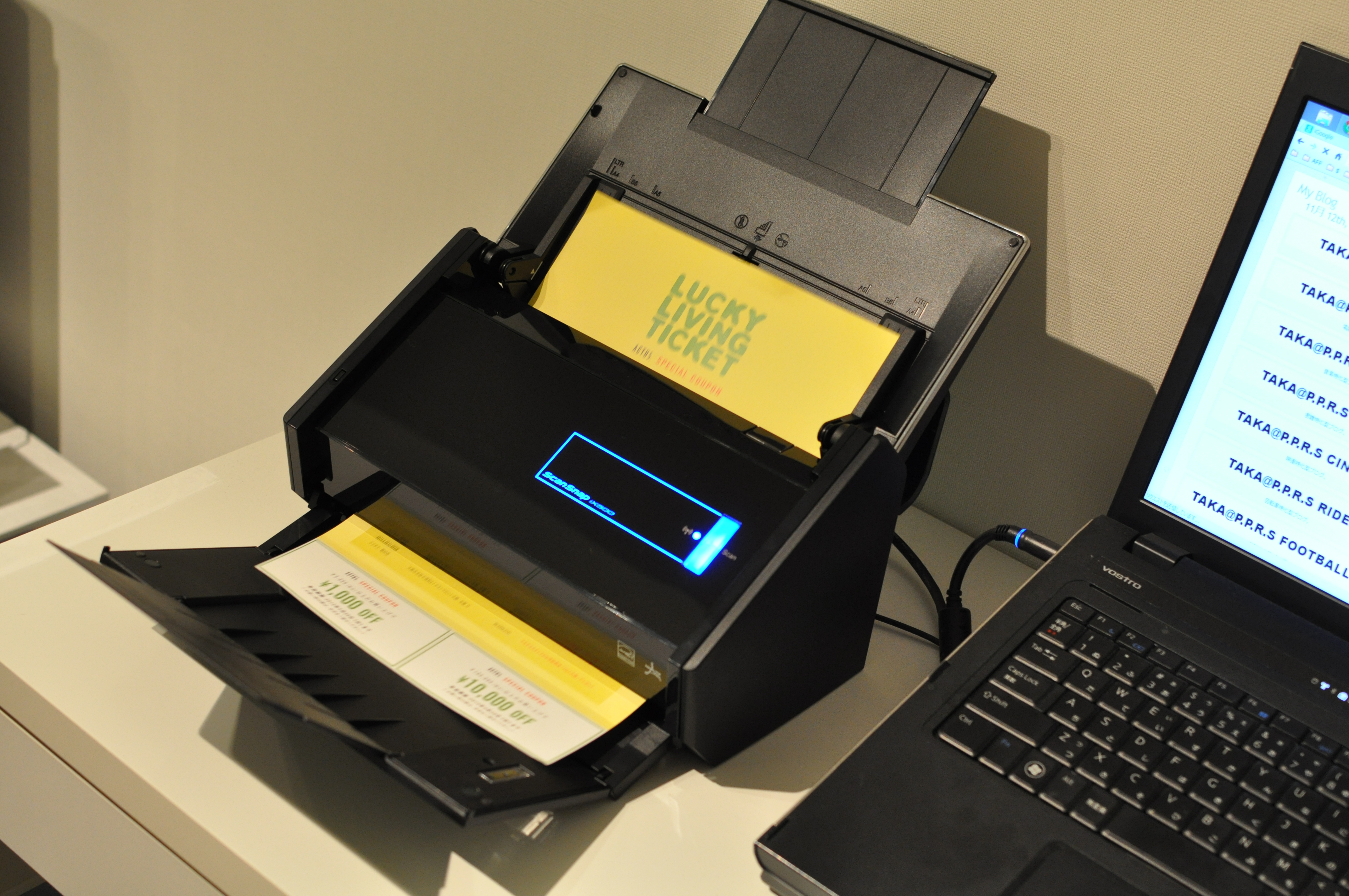

자동 문서 공급 장치(후지쯔(Fujitsu) ScanSnap iX500)

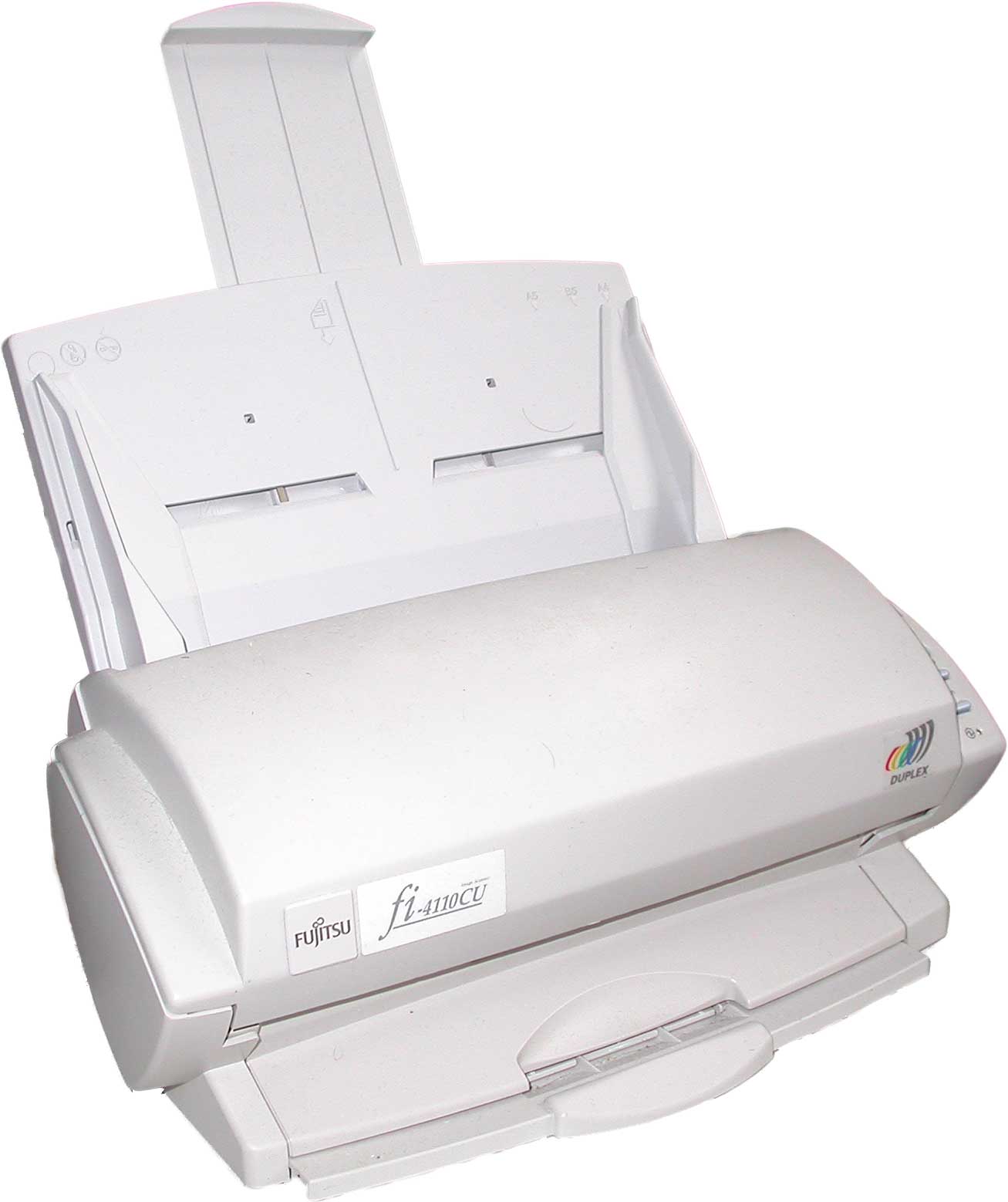

ADF 스캐너


시트 피드 스캐너는 문서 공급 장치라고도 하며,[35] 모터 구동 롤러를 사용하여 한 번에 한 장의 종이를 고정된 스캔 요소(양면 기능이 있는 스캐너의 경우 두 개의 스캔 요소)를 통과시키는 유형의 스캐너이다.[36][40] 플랫베드 스캐너와 달리 시트 피드 스캐너는 책이나 잡지와 같은 제본된 자료를 스캔하도록 장착되어 있지 않으며, 일반 프린터 용지보다 두꺼운 자료에도 적합하지 않다.[36][37] 일부 시트 피드 스캐너는 자동 문서 공급 장치(ADF)라고 하며, 한 번에 여러 장을 스캔할 수 있지만,[38][39] 다른 시트 피드 스캐너는 한 번에 한 페이지만 허용한다.[40]

ADF 타입 스캐너는 제본되지 않은 여러 장의 문서를 한꺼번에 스캔하기 위해 사용된다. 촬상 소자를 고정해두고, 자동 문서 공급 장치(Auto Document Feeder - ADF)로 원고를 이동시킨다. 여러 원고를 스캔할 때 자동으로 원고를 교체할 수 있다. 또한 플랫베드 타입에 자동 원고 공급 장치를 장착한 것도 있다. 최대 원고 크기는 A4판이 많지만, 일부 제품에서는 A3판까지 대응 가능한 것도 있다.

3. 3. 오버헤드 스캐너

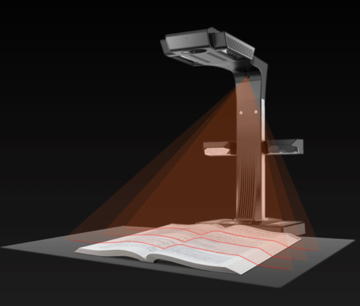

보정용 레이저가 장착된 오버헤드 책 스캐너(CZUR ET 시리즈)


오버헤드 스캐너는 스캔 요소를 수직 기둥 상단에 있는 하우징에 배치하여 스캔할 문서나 물체 위에 공중에 떠 있게 하는 스캐너 유형으로, 열린 공간의 베드 위에 고정되어 있다. 치논 산업은 1987년에 회전 거울을 사용하여 베드의 내용을 선형 CCD에 반사하는 특정 유형의 오버헤드 스캐너에 대한 특허를 받았다. 매우 유연하여 2차원 인쇄물 및 문서뿐만 아니라 모든 크기의 3D 객체도 스캔할 수 있지만, 치논 디자인은 사용자가 스캔할 객체에 균일한 조명을 제공해야 했고 설정하기가 더 번거로웠다.[52][53][54]

더 현대적인 유형의 오버헤드 스캐너는 문서 카메라(비디오 스캐너라고도 함)로, 디지털 카메라를 사용하여 문서를 한 번에 캡처한다. 대부분의 문서 카메라는 문서의 라이브 비디오를 출력하며 일반적으로 라이브 청중에게 문서를 표시하는 데 사용되지만, 이미지 스캐너를 대체하여 출력의 단일 프레임을 이미지 파일로 캡처하는 데에도 사용할 수 있다. 문서 카메라는 컴퓨터에 연결될 때 스캐너와 동일한 API를 사용할 수도 있다.[55] 플래너터리 스캐너는 특정 깨지기 쉬운 문서를 캡처하는 데 사용되는 매우 고해상도 문서 카메라의 한 유형이다.[56] 책 스캐너는 디지털 카메라와 책 스캔을 돕기 위해 매트로 정의된 스캔 영역을 결합한 또 다른 종류의 문서 카메라이다. 일부 고급 모델의 책 스캐너는 보정 및 소프트웨어 왜곡 보정을 위해 페이지에 레이저를 투사한다.[57][58]

스탠드형 스캐너는 암(arm) 끝에 카메라를 장착하여 책상 위에 놓인 서류를 읽는 방식으로, 서류를 해체하지 않고 스캔할 수 있으며, 접촉하지 않아 오염되거나 손상되기 쉬운 서류에도 대응할 수 있다. 설치 면적이 적다는 장점도 있다.

3. 4. 핸디 스캐너

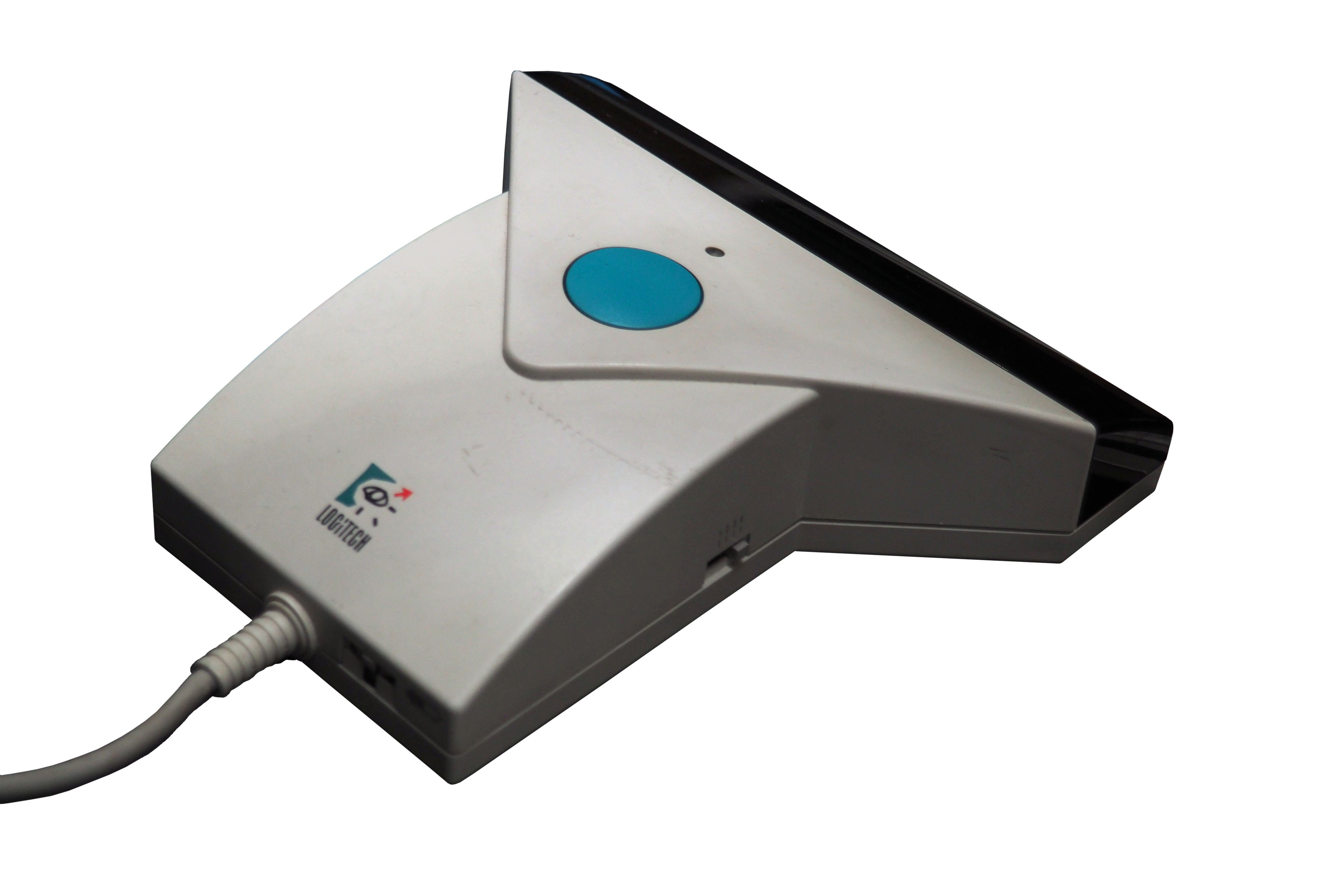

휴대용 스캐너 (로지텍 ScanMan Color)


핸디 스캐너는 광원과 이미지 센서를 소형 본체에 내장하여 한 손으로 들고 다닐 수 있도록 만든 스캐너이다. 명함, 잡지, 신문 기사 등 좁은 범위의 문서를 스캔하는 데 적합하다. 일반적으로는 한 방향으로 문서를 따라 스캔하지만, 최근 모델은 지그재그로 움직여 넓은 범위를 스캔할 수 있는 기능도 제공한다.[43]

휴대용 스캐너는 스캔할 물체의 표면을 손으로 직접 움직여야 한다. 이 방식은 스캔 속도가 일정하지 않으면 이미지가 왜곡될 수 있으므로 주의가 필요하다.[41] 일부 휴대용 스캐너는 이러한 문제를 방지하기 위해 스캔 속도가 너무 빠르면 알려주는 표시등을 갖추고 있다.[42] 또한 스캔 시작 버튼과 광학 해상도 설정 스위치, 컴퓨터 동기화를 위한 클럭 펄스 생성 롤러 등이 포함된 경우가 많다.[43][44] 초기 핸드 스캐너는 흑백이었으며, 녹색 LED를 사용하여 이미지를 밝혔다. 이후에는 흑백 또는 컬러 스캔을 선택할 수 있게 되었다.[45] 핸드 스캐너에는 스캔 중인 문서를 확인할 수 있는 작은 창이 있기도 하다. 핸드 스캐너는 대부분 일반 문서나 책 크기보다 좁기 때문에, 여러 번 스캔한 "스트립"들을 소프트웨어나 사용자가 결합하여 완성된 문서를 만들어야 했다.[43][46]

저렴하고 휴대용이며 배터리나 USB 전원으로 작동하는 지팡이 스캐너와 펜 스캐너는 일반적인 편지 크기만큼 넓고 훨씬 더 긴 영역을 스캔할 수 있으며, 현재도 여전히 사용 가능하다.[60][47][48] 일부 컴퓨터 마우스 중에는 문서 스캔 기능이 있는 것도 있다.[49]

3. 5. 드럼 스캐너

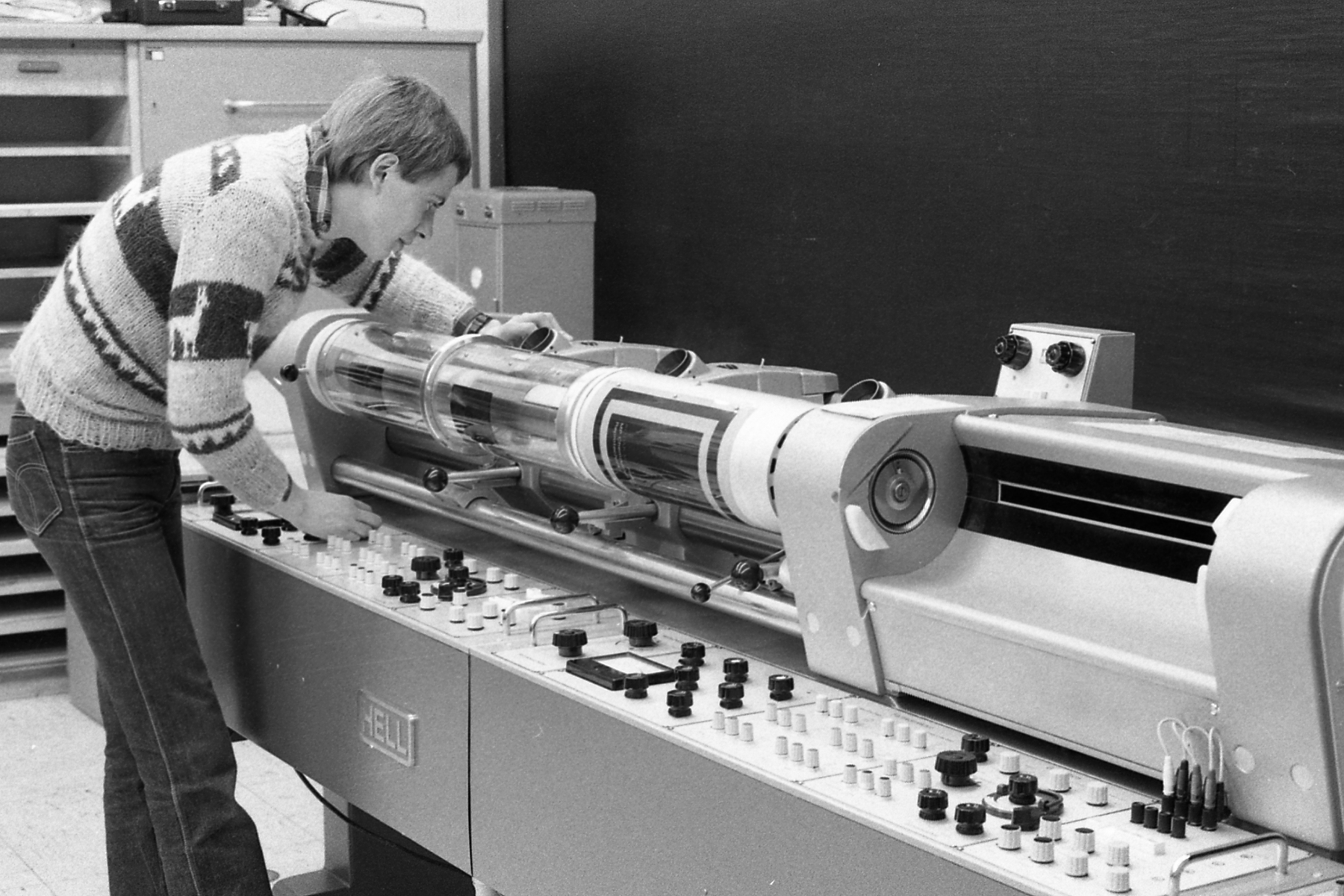

드럼 스캐너(헬 크로마그래프 DC 300) 작동 모습


드럼 스캐너는 인쇄물, 필름 네거티브, 투명 필름 등을 투명하고 모터로 구동되는 회전 실린더(드럼)에 테이프로 붙이거나 고정하여 스캔하는 방식이다. 스캔할 재료를 지나가거나 반사되는 빛이 일련의 거울에 투사되어 드럼 스캐너의 광전자 증배관(PMT)에 빔을 집중시킨다. 한 번 회전한 후 빛의 빔은 한 단계 아래로 이동한다. 네거티브와 같은 투명 매체를 스캔할 때는 실린더 내부에서 매체로 빛을 비춘다. 불투명한 항목을 스캔할 때는 위에서 비추는 빛이 매체의 표면에서 반사된다. PMT가 하나만 있는 경우 풀 컬러 RGB 스캔을 위해 이미지의 세 번 스캔해야 한다. PMT가 세 개 있는 경우에는 한 번만 스캔하면 된다.[50]

드럼 스캐너의 광전자 증배관은 CCD 센서보다 뛰어난 다이내믹 레인지를 제공한다. 이러한 이유로 드럼 스캐너는 CCD 센서를 사용하는 평판 스캐너보다 투명 필름의 매우 어두운 그림자 영역에서 더 많은 세부 정보를 추출할 수 있다. CCD 센서의 더 작은 다이내믹 레인지(광전자 증배관 대비)는 특히 매우 밀도가 높은 투명 필름을 스캔할 때 그림자 세부 정보 손실로 이어질 수 있다.[51] 드럼 스캐너는 또한 10000 dpi를 초과하는 실제 세부 정보를 읽을수 있어 모든 CCD 스캐너보다 더 높은 해상도의 스캔을 생성한다.[50]

원통(드럼)에 스캔하려는 원고를 감아 스캔을 수행한다. 원고는 회전 방향으로, 촬상 소자는 축 방향으로 이동시킨다. 이 때문에 나선형으로 주사가 이루어진다. 한 번에 1화소만 읽는 구조이므로 속도는 느리지만 촬상 소자의 해상도에 제약이 없기 때문에 일반적으로 수천~1만 dpi의 고해상도를 얻을 수 있다. 가격은 이상으로 고가이며 대형 장치로, 업무용으로 이미지 세터에서 인쇄물 제판용 데이터(최대 A0판까지)를 얻기 위해 사용된다.

3. 6. 북 스캐너

책을 스캔하기 위한 스캐너이다. 책을 스캔하려면 플랫 베드 타입의 경우 한 페이지씩 손으로 넘겨서 세팅하는 것을 여러 번 반복해야 하는 번거로움이 있다. ADF 타입의 경우 책 자체를 분해해야 하고, 심리적인 거부감이 있거나, 가치 있는 책은 분해할 수 없다는 문제가 있다. 페이지 넘김을 자동화하여 책에 손상을 주지 않고, 또한 고속으로 스캔할 수 있는 것이 북 스캐너이다. 페이지 넘김 기구가 대규모가 될 수밖에 없는 경우도 있어 제품으로 판매되는 것은 도서관이나 학술 기관 등 업무용 고가 제품뿐이지만, 전자책의 보급에 따라 소장하고 있는 책을 전자화할 필요가 있어 개인적으로 북 스캐너를 저렴하게 자작하여 인터넷상에 발표하는 예도 있다.[74]

오버헤드 스캐너는 스캔 요소를 수직 기둥 상단에 있는 하우징에 배치하여 스캔할 문서나 물체 위에 공중에 떠 있게 하는 스캐너 유형으로, 이는 열린 공간의 베드 위에 고정되어 있다. 치논 산업(Chinon Industries)은 1987년에 회전 거울을 사용하여 베드의 내용을 선형 CCD에 반사하는 특정 유형의 오버헤드 스캐너에 대한 특허를 받았다. 매우 유연하여 2차원 인쇄물 및 문서뿐만 아니라 모든 크기의 3D 객체도 스캔할 수 있지만, 치논 디자인은 사용자가 스캔할 객체에 균일한 조명을 제공해야 했고 설정하기가 더 번거로웠다.[52][53][54]

더 현대적인 유형의 오버헤드 스캐너는 문서 카메라(비디오 스캐너라고도 함)로, 디지털 카메라를 사용하여 문서를 한 번에 캡처한다. 대부분의 문서 카메라는 문서의 라이브 비디오를 출력하며 일반적으로 라이브 청중에게 문서를 표시하는 데 사용되지만, 이미지 스캐너를 대체하여 출력의 단일 프레임을 이미지 파일로 캡처하는 데에도 사용할 수 있다. 문서 카메라는 컴퓨터에 연결될 때 스캐너와 동일한 API를 사용할 수도 있다.[55] 플래너터리 스캐너는 특정 깨지기 쉬운 문서를 캡처하는 데 사용되는 매우 고해상도 문서 카메라의 한 유형이다.[56] 책 스캐너는 디지털 카메라와 책 스캔을 돕기 위해 매트로 정의된 스캔 영역을 결합한 또 다른 종류의 문서 카메라이다. 일부 고급 모델의 책 스캐너는 보정 및 소프트웨어 왜곡 보정을 위해 페이지에 레이저를 투사한다.[57][58]

3. 7. 필름 스캐너

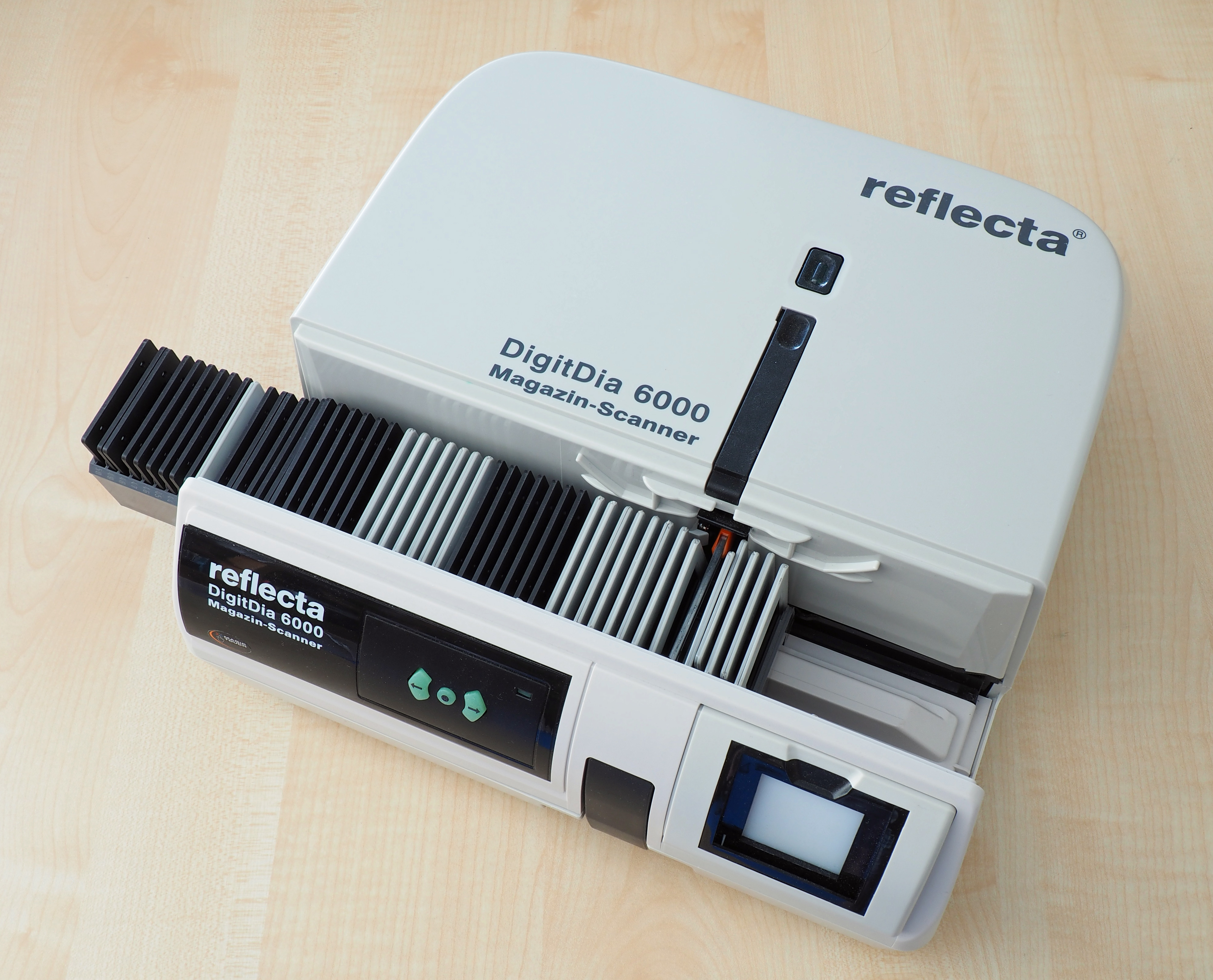

필름 스캐너(Reflecta DigitDia 6000)는 슬라이드 스캔용으로 설계되었다

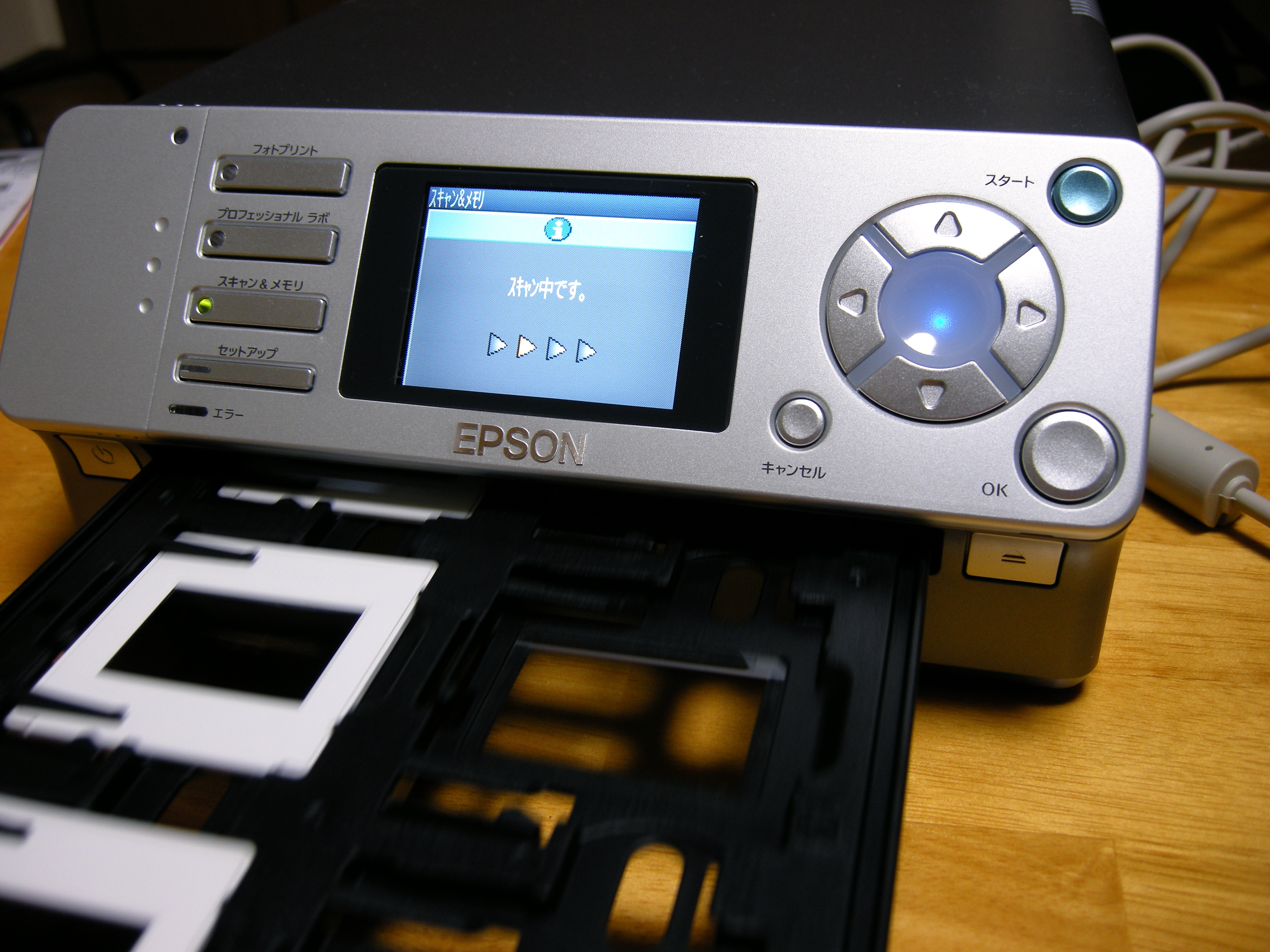

가정용 필름 스캐너


필름 스캐너는 슬라이드 스캐너 또는 투명도 스캐너라고도 하며, 사진 필름을 스캔하는 데 특화된 스캐너이다. 일반적인 필름 스캐너는 좁게 초점을 맞춘 빛을 필름에 통과시키고 나오는 빛의 강도와 색상을 읽어 작동한다.[34] 가장 저렴한 전용 필름 스캐너는 50USD 미만으로 구입할 수 있으며, 적당한 요구 사항에 충분할 수 있다. 이보다 품질과 고급 기능이 향상되면 5자리 이상의 가격대를 형성한다.[59]

필름을 통과한 투과광을 읽어 이미지로 처리하는 필름 스캐너는 전용 모델의 경우 2,400dpi 이상의 고해상도 기종이 대부분이며, 기본적으로 135 필름이나 APS 필름을 지원한다. 상위 기종에서는 120 필름/220 필름 및 특수한 필름, 기종에 따라 4×5인치 판과 같은 대형 시트 필름도 지원한다.

성능은 떨어지지만, 경제적인 면에서 플랫베드 타입에서도 투과 원고 유닛이 장착되어 있거나 옵션으로 준비되어 있는 기종이 있다. 전용 모델에 비해 플랫베드 스캐너는 매우 저렴하지만, 특히 120 필름이나 대형 필름의 경우 필름을 수 mm 띄워서 스캔해야 하기 때문에 약간 초점이 흐려지는 약점도 있다. 이를 해결하기 위해 필름용으로 초점을 변경할 수 있는 모델도 일부 존재한다.

2017년 9월에 발매된 니콘의 디지털 일안 반사식 카메라 D850에는, 옵션으로 135 네거티브 필름을 촬영하여 디지털 정사상으로 만들기 위한 키트가 준비되어 있다.[75]

3. 8. 3D 스캐너

3차원 스캐너는 물체의 3차원 형상을 스캔하는 장치이다.

3. 9. 스마트폰 스캐너 앱

스마트폰에 장착된 고해상도 카메라를 이용하여 문서 사진을 찍고, 스캔 앱으로 후처리하여 고품질의 스캔 문서를 생성할 수 있다. 대부분의 스마트폰 운영 체제에서 사용할 수 있는 이러한 앱들은 다음과 같은 기능을 제공한다.[62]

  • 페이지 배경을 하얗게 만들기
  • 사각형 문서 모양을 수정하기 위한 원근 왜곡 보정
  • 흑백 변환


이러한 앱들 중 다수는 연속적인 카메라 노출로 여러 페이지 문서를 스캔하여 단일 파일 또는 여러 페이지 파일로 출력할 수 있다. 일부 스마트폰 스캔 앱은 문서를 Dropbox 및 Evernote와 같은 온라인 저장 위치에 직접 저장하거나, 이메일을 통해 전송하거나, 이메일-팩스 게이트웨이를 통해 문서를 팩스로 보낼 수 있다.[62]

스마트폰 스캐너 앱은 크게 세 가지 범주로 나눌 수 있다.[62]

종류기능출력 형식
문서 스캔 앱문서를 처리하고, 문서 편집에 유용한 기능 제공PDF, JPEG
사진 스캔 앱사진 편집에 유용한 기능 제공JPEG
바코드 스캔 앱코드가 있는 정보를 인터넷에서 검색해당 정보 (텍스트, 웹사이트 주소 등)


4. 스캔 요소

스캐너의 주요 스캔 요소는 다음과 같다.


  • '''전하 결합 소자(CCD)'''


전하 결합 소자(CCD) 스캐너는 정교한 거울과 렌즈를 통해 이미지를 재현하여 고품질 스캔을 얻을 수 있다. 피사계 심도가 깊어 제본된 책처럼 평평하지 않은 문서를 스캔하는 데 유리하다.[63] 광학 축소 방식은 백색 형광 램프 광원을 사용하며, 여러 개의 미러와 렌즈로 빛을 반사, 집약하여 CCD 이미지 센서로 유도한다. 기구가 복잡하고 장치가 커지지만, 초점 심도가 깊어 원고가 원고대에 밀착하지 않아도 초점이 잘 맞는다. 또한, RGB를 동시에 읽을 수 있어 접촉식 이미지 센서(CIS)보다 빠르다. 백색 광원은 컬러 원고를 흑백으로 읽을 때 특정 색상이 누락되지 않게 하며, 광학적으로 고해상도를 얻기 쉽고 초점 심도가 깊어 네거티브 필름 읽기도 가능하다. 색 재현성도 3색 LED를 사용하는 CIS 타입보다 높다. 그러나 형광 램프 광원은 워밍업 시간이 필요하고 소비 전력이 크다. 이를 보완하기 위해 백색 발광 다이오드를 광원으로 사용하는 기종도 있다.

  • '''접촉식 이미지 센서(CIS)'''

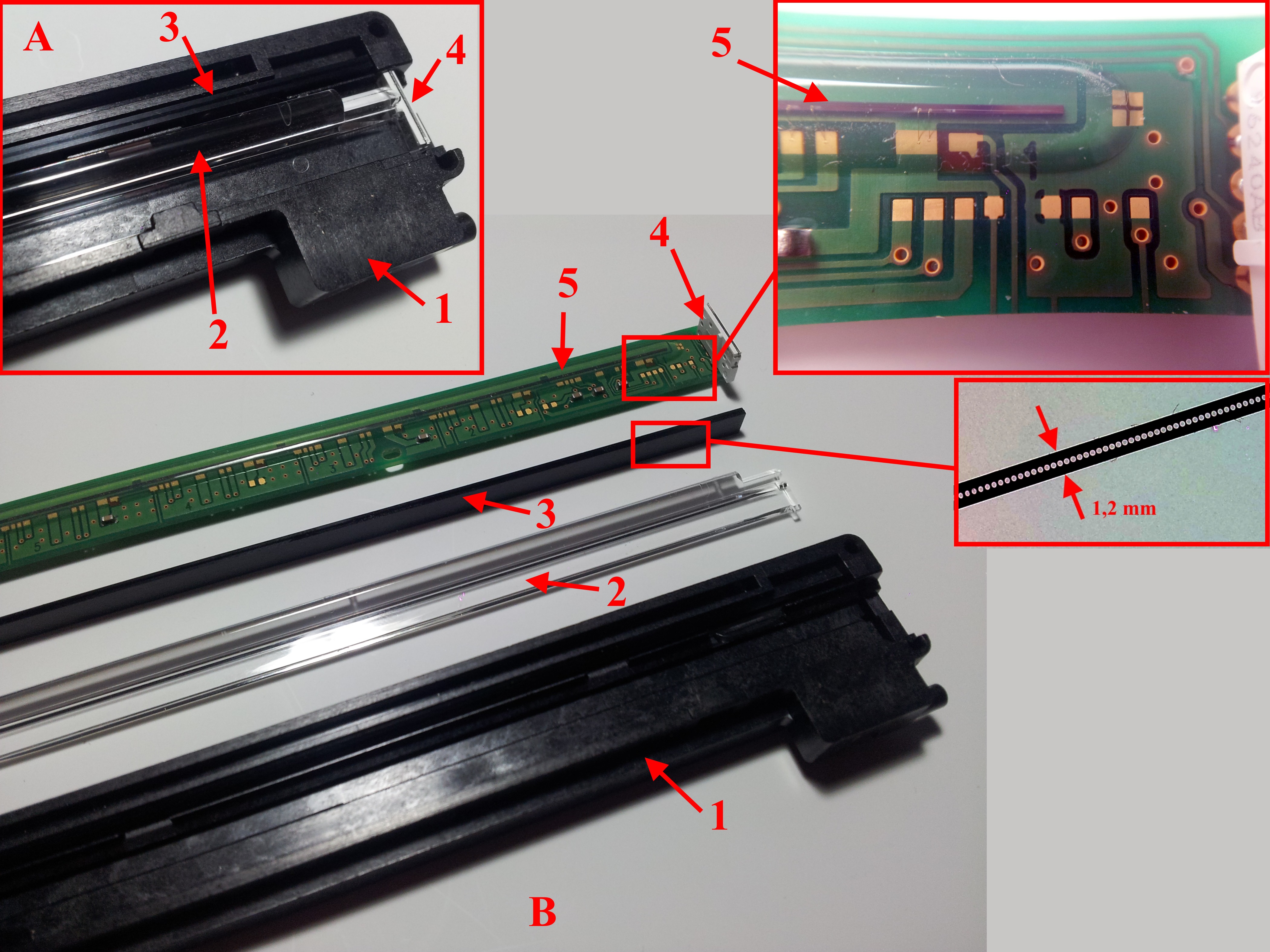

CIS가 장착된 스캐너 유닛. A: 조립, B: 분해; 1: 하우징, 2: 광 도파관, 3: 렌즈, 4: 2개의 RGB-LED가 있는 칩, 5: CIS


접촉식 이미지 센서(CIS) 스캐너는 스캔할 문서와 직접 닿도록 설계되어 CCD 스캐너의 복잡한 광학 장치가 필요 없다. 그러나 피사계 심도가 얕아 스캔할 문서가 평판에 완벽하게 밀착되지 않으면 흐릿하게 스캔될 수 있다.[63] CIS 스캐너는 CCD 스캐너보다 전력 소모가 적어 저렴하고 가볍다. CIS는 RGB 3색 발광 다이오드(LED) 광원을 사용하며, R·G·B를 고속 전환하여 로드 렌즈 어레이를 통해 CMOS 이미지 센서에 원고의 빛을 직접 유도한다. 광원 전환 시간 때문에 CCD 방식보다 읽기 속도가 느리고, 콘트라스트가 높은 부분에서 색 번짐이 발생하기 쉽다. 특히 고속 스캔 시 색이 어긋나기 쉽다. 초점 심도가 얕아 원고가 원고대에 밀착되지 않으면 초점이 맞기 어렵다. 컬러 원고를 흑백으로 읽을 때는 R·G·B 중 하나만 켜서 읽기 때문에 읽을 수 없는 색이 있을 수 있다.[72]

CCD 방식과 달리 LED 광원 특성으로 색을 분리하여 색 재현성이 떨어진다. 따라서 축소 광학계 타입에 비해 필름 스캔에는 적합하지 않지만, 최근에는 광원 개선으로 필름 스캔이 가능한 기종도 나오고 있다. 광학계가 단순하여 장치 크기가 작고, 워밍업 시간이 필요 없어 시작 시간이 짧으며, 소비 전력도 적다. 최근 기종은 USB 케이블 하나만으로 사용할 수 있어 간편하다.

  • '''광전자 증배관(PMT)'''


광전자 증배관(PMT)이 장착된 스캐너는 대부분 드럼 스캐너이다.[50] 드럼 스캐너는 원통(드럼)에 원고를 감아 스캔하며, 원고는 회전 방향으로, 촬상 소자는 축 방향으로 이동하여 나선형으로 주사한다. 한 번에 1화소만 읽어 속도는 느리지만, 촬상 소자 해상도 제약이 없어 수천~1만 dpi의 고해상도를 얻을 수 있다. 가격은 수백만 엔 이상으로 고가이며 대형 장치로, 업무용으로 이미지 세터에서 인쇄물 제판용 데이터를 얻는 데 사용된다.

4. 1. 전하 결합 소자 (CCD)

전하 결합 소자(CCD) 스캔 요소를 갖춘 스캐너는 이미지를 재현하기 위해 정교한 일련의 거울과 렌즈가 필요하지만, 이러한 복잡성의 결과는 훨씬 더 높은 품질의 스캔을 얻을 수 있다는 것이다. CCD는 훨씬 더 큰 피사계 심도를 가지고 있기 때문에, 플래튼에 완벽하게 평평하게 놓기 어려운 문서(예: 제본된 책)를 스캔할 때 더 유리하다.[63]

전하 결합 소자(CCD) 광학 축소 방식은 광원을 백색 형광 램프로 하고, 여러 개의 미러와 렌즈를 사용하여 광선의 반사·집약을 반복한 후 원고의 빛을 광학계로 촬상 소자인 CCD 이미지 센서로 유도하는 방식이다.

기구가 복잡해지고 장치 크기도 필연적으로 커지지만, 광로를 길게 할 수 있기 때문에 초점 심도가 깊어 원고가 원고대에 밀착하지 않아도 초점이 맞기 쉽다. 또한 CIS와 달리 백색 광원을 사용하기 때문에 RGB를 동시에 읽을 수 있어 CIS보다 고속으로 읽을 수 있다는 장점이 있다.

백색 광원을 사용하면 컬러 원고를 흑백으로 읽을 때 읽을 수 없는 색이 없어진다. 특히 복합기에서 흑백 원고를 FAX 전송할 때 특정 색상의 누락을 일으키지 않는다는 장점이 있다. 또한 광학적으로 고해상도를 얻기 쉽고 초점 심도가 깊기 때문에 네거티브 필름 읽기도 가능한 기종이 많다. 색 선별(분광)에 컬러 필터를 사용하기 때문에 3색 LED를 사용하는 CIS 타입보다 색 재현성이 높다는 장점도 있다.

하지만 광원에 형광 램프를 사용하기 때문에 워밍업 시간이 걸리고 시작 시간이 늦을 뿐만 아니라 소비 전력도 다소 커진다. 이러한 단점에 대해서도 워밍업 불필요에 따른 대기 시간 단축, 절전을 목적으로 백색 발광 다이오드를 광원으로 사용하는 기종도 있다.

4. 2. 접촉식 이미지 센서 (CIS)

접촉식 이미지 센서(CIS)를 사용하는 스캐너는 스캔할 문서와 직접 닿도록 설계되어 CCD(전하 결합 소자) 스캐너의 복잡한 광학 장치가 필요 없습니다. 그러나 피사계 심도가 얕아서 스캔할 문서가 평판에 완벽하게 밀착되지 않으면 흐릿하게 스캔될 수 있습니다. CIS 스캐너는 CCD 스캐너보다 훨씬 적은 전력을 필요로 하므로, 더 저렴하게 만들 수 있고 무게와 깊이가 훨씬 가볍습니다.[63]

광원으로 RGB 3색 발광 다이오드(LED)를 사용하며, R·G·B를 각각 고속으로 전환하여 로드 렌즈 어레이를 통해 촬상 소자인 CMOS 이미지 센서에 원고의 빛을 직접 유도하는 방식입니다.

광원을 전환하는 데 시간이 걸려 CCD 방식보다 읽기 속도가 느리고, 콘트라스트가 높은 부분에서는 색 번짐이 발생하기 쉽습니다. 특히 고속으로 스캔하면 색이 어긋나기 쉽습니다. 또한, 초점 심도가 얕아 원고가 원고대에 밀착되지 않으면 초점이 맞기 어렵습니다. 컬러 원고를 흑백으로 읽을 때는 R·G·B 중 하나만 켜서 읽기 때문에, 읽을 수 없는 색이 있다는 점에 주의해야 합니다.[72]

CCD 방식과 달리 LED의 광원 특성으로 색을 분리하기 때문에 색 재현성은 떨어집니다. 따라서 축소 광학계 타입에 비해 필름 스캔에는 적합하지 않지만, 최근에는 광원을 개선하여 필름 스캔이 가능한 기종도 나오고 있습니다. 광학계가 단순하여 장치 크기를 작게 할 수 있습니다. 워밍업 시간이 필요 없어 시작 시간이 짧고, 소비 전력도 적습니다. 최근 기종은 USB 케이블 하나만으로 사용할 수 있어 간편합니다.

4. 3. 광전자 증배관 (PMT)

광전자 증배관(PMT)이 장착된 스캐너는 거의 예외 없이 드럼 스캐너이다.[50] -- 드럼 스캐너는 어느 정도 굵기를 가진 원통(드럼)에 스캔하려는 원고를 감아 스캔을 수행하며, 원고는 회전 방향으로, 촬상 소자는 축 방향으로 이동시켜 나선형으로 주사가 이루어진다. 한 번에 1화소만 읽는 구조이므로 속도는 느리지만 촬상 소자의 해상도에 제약이 없기 때문에 일반적으로 수천~1만 dpi의 고해상도를 얻을 수 있다. 가격은 수백만 엔 이상으로 고가이며 대형 장치로, 업무용으로 이미지 세터에서 인쇄물 제판용 데이터(최대 A0판까지)를 얻기 위해 사용된다.

5. 스캔 품질

스캐너의 품질은 색 깊이, 해상도, 다이내믹 레인지(밀도 범위) 등 여러 요소에 의해 결정된다.


  • '''색 깊이''': 스캐너가 표현할 수 있는 색상의 수를 나타내며, 최소 24비트 이상이 일반적이다. 고품질 모델은 36-48비트의 색 깊이를 제공하여 더욱 풍부한 색상을 표현할 수 있다.

  • '''해상도''': 이미지의 선명도를 나타내는 지표로, ppi(pixels per inch) 또는 spi(samples per inch) 단위로 측정된다. 제조업체는 종종 소프트웨어 보간을 통해 실제 광학 해상도보다 높은 보간 해상도를 제시하기도 한다. 현재 고급 평판 스캐너는 최대 5400ppi, 드럼 스캐너는 3000~24000ppi의 광학 해상도를 가진다. 그러나 대부분의 소비자용 평판 스캐너의 유효 해상도는 제조업체가 제공하는 광학 해상도보다 훨씬 낮다.[64] 해상도를 두 배로 높이면 파일 크기는 네 배로 증가하므로, 품질과 파일 크기 사이의 균형을 고려하여 적절한 해상도를 선택해야 한다.

  • '''다이내믹 레인지(밀도 범위)''': 스캐너가 표현할 수 있는 가장 밝은 부분과 가장 어두운 부분의 차이를 나타낸다. 다이내믹 레인지가 높을수록 그림자와 밝은 부분의 디테일을 더 잘 기록할 수 있다. 필름의 밀도는 10을 밑으로 하는 로그 스케일로 측정되며 0.0 (투명)에서 5.0 (약 16스톱)까지 다양하다.[65] 네거티브 필름의 밀도 범위는 최대 3.6d,[65] 슬라이드 필름의 다이내믹 레인지는 2.4d[65]이다. 소비자용 평판 사진 스캐너는 2.0-3.0 범위의 다이내믹 레인지를 가지는 경우가 많아 모든 종류의 사진 필름 스캔에 부적합할 수 있다. 고급 평판 스캐너는 3.7, 전용 필름 스캐너는 3.0d-4.0d,[65] 드럼 스캐너는 3.6-4.5의 다이내믹 레인지를 가질 수 있다.

  • '''적외선 청소''': 필름 스캔 시 먼지나 스크래치를 제거하는 기술이다. 많은 최신 스캐너에 통합되어 있으며, 적외선으로 필름을 스캔하여 먼지와 스크래치를 감지하고, 스캐너 소프트웨어가 이를 제거한다. 스캐너 제조업체마다 고유한 명칭을 사용하는데, 엡손, 미놀타, 니콘 등은 Digital ICE를, 캐논은 FARE[67]를, 플러스텍은 레이저소프트 이미징 iSRD를 사용한다.

6. 컴퓨터 연결

스캔은 추가 처리 또는 저장을 위해 거의 항상 스캐너에서 컴퓨터 또는 정보 저장 시스템으로 전송되어야 한다. 여기에는 (1) 스캐너가 컴퓨터에 물리적으로 어떻게 연결되는가, (2) 응용 프로그램이 스캐너에서 정보를 어떻게 검색하는가 하는 두 가지 기본적인 문제가 있다.

스캔 파일 크기는 600 dpi, 23 × 28 cm (약간 더 큰 A4 용지) 비압축 24비트 이미지의 경우 약 100MB까지 증가할 수 있다. 스캔된 파일은 전송 및 저장되어야 한다. 스캐너는 이러한 양의 데이터를 순식간에 생성할 수 있으므로 빠른 연결이 필요하다.

스캐너는 다음과 같은 물리적 인터페이스 중 하나를 사용하여 호스트 컴퓨터와 통신하며, 대략 느린 속도에서 빠른 속도 순으로 나열되어 있다.

인터페이스설명
병렬 포트가장 느린 일반적인 전송 방식이다. 초기 스캐너는 초당 70KB 이상의 속도로 데이터를 전송할 수 없는 병렬 포트 연결을 사용했다. 병렬 포트 연결의 주요 장점은 경제성과 사용자 기술 수준이었다. 컴퓨터에 인터페이스 카드를 추가할 필요가 없었다.
GPIB (범용 인터페이스 버스)1970년대 중반에 도입된 IEEE-488 표준을 따른다. 소수의 스캐너 제조업체에서만 사용되었으며, 주로 DOS/Windows 환경에서 사용되었다. Apple Macintosh 시스템의 경우 National Instruments에서 NuBus GPIB 인터페이스 카드를 제공했다.
소형 컴퓨터 시스템 인터페이스(SCSI)21세기 초 이후로는 거의 사용되지 않으며, 카드 또는 내장형 SCSI 인터페이스가 있는 컴퓨터에서만 지원된다. SCSI 표준이 발전하면서 속도가 증가했다. 널리 사용 가능하고 쉽게 설정할 수 있는 USB 및 Firewire가 SCSI를 대부분 대체했다.
범용 직렬 버스(USB)USB 스캐너는 데이터를 빠르게 전송할 수 있다. 초기 USB 1.1 표준은 초당 1.5MB로 데이터를 전송할 수 있었지만, 이후 USB 2.0/3.0 표준은 실제로 초당 20MB/60MB 이상으로 전송할 수 있다.
FireWire (IEEE-1394)USB 2.0과 비슷한 속도의 인터페이스이다. 가능한 FireWire 속도는 초당 25, 50, 100, 400, 800 메가비트이지만, 장치가 모든 속도를 지원하지 않을 수 있다.
전용 인터페이스표준 인터페이스 대신 전용 인터페이스 카드를 사용한 일부 초기 스캐너에 사용되었다.



1990년대 초반에는 전문가용 평판 스캐너를 근거리 컴퓨터 네트워크를 통해 사용할 수 있었다. 이는 출판사, 인쇄소 등에서 유용하게 사용되었다. 하지만 평판 스캐너의 가격이 충분히 낮아지면서 공유할 필요성이 줄어들어 이 기능은 대부분 사용되지 않게 되었다.

2000년부터는 소규모 사무실과 소비자를 모두 만족시키는 다기능 일체형 장치가 출시되었으며, 인쇄, 스캔, 복사 및 팩스 기능을 하나의 장치로 제공하여 워크그룹의 모든 구성원이 사용할 수 있게 되었다.

배터리 전원으로 작동하는 휴대용 스캐너는 스캔 결과를 내장 메모리에 저장한다. 스캔 결과는 직접 연결 방식(일반적으로 USB)을 통해 컴퓨터로 전송하거나, 일부 경우에는 메모리 카드를 스캐너에서 제거하여 컴퓨터에 연결할 수 있다.

1990년대 초 ''디트로이트 뉴스(The Detroit News)'' 사진 데스크에서 컴퓨터로 스캔되는 사진 인쇄물


래스터 이미지 편집기는 스캐너와 통신할 수 있어야 한다. 스캐너는 종류가 많고, 그 스캐너들은 각기 다른 프로토콜을 사용한다. 응용 프로그램 프로그래밍을 단순화하기 위해 몇몇 응용 프로그램 인터페이스(API)가 개발되었다. API는 스캐너에 일관된 인터페이스를 제공한다. 즉, 응용 프로그램은 스캐너에 직접 접근하기 위해 스캐너의 세부 사항을 알 필요가 없다. 예를 들어, 어도비 포토샵은 TWAIN 표준을 지원하므로 이론적으로 포토샵은 TWAIN 드라이버가 있는 모든 스캐너에서 이미지를 획득할 수 있다.

실제로 응용 프로그램이 스캐너와 통신하는 데 종종 문제가 발생한다. 응용 프로그램 또는 스캐너 제조업체(또는 둘 다)가 API 구현에 오류가 있을 수 있다.

일반적으로 API는 동적 연결 라이브러리로 구현된다. 각 스캐너 제조업체는 API 프로시저 호출을 하드웨어 컨트롤러(예: SCSI, USB 또는 FireWire 컨트롤러)에 발행되는 기본 명령으로 변환하는 소프트웨어를 제공한다. API의 제조업체 부분은 일반적으로 장치 드라이버라고 불리지만, 이 명칭은 엄밀히 말하면 정확하지 않다. API는 커널 모드에서 실행되지 않으며 장치에 직접 접근하지 않는다. 오히려 스캐너 API 라이브러리는 응용 프로그램 요청을 하드웨어 요청으로 변환한다.

일반적인 스캐너 소프트웨어 API는 다음과 같다.

  • TWAIN – 대부분의 스캐너에서 사용되는 API. 원래 저가형 및 가정용 장비에 사용되었지만 현재 대량 스캔에 널리 사용된다.
  • SANE (Scanner Access Now Easy) – 스캐너에 접근하기 위한 자유 소프트웨어/오픈 소스 모델 API. 원래 유닉스 및 리눅스 운영 체제를 위해 개발되었으며, OS/2, Mac OS X 및 Microsoft Windows로 이식되었다. TWAIN과 달리 SANE은 사용자 인터페이스를 처리하지 않는다. 이를 통해 장치 드라이버의 특별한 지원 없이도 일괄 스캔 및 투명한 네트워크 접근이 가능하다.
  • Windows Image Acquisition (WIA) – Microsoft Windows에서 사용하기 위해 Microsoft에서 제공하는 API.
  • Image and Scanner Interface Specification (ISIS) – Pixel Translations에서 제작되었으며, 성능상의 이유로 SCSI-2를 계속 사용하고 있으며, ISIS는 대규모 부서 규모의 장비에서 사용된다.

7. 응용 분야

문서 처리는 이미지 스캔과 요구 사항이 다르다. 문서 스캔은 빠른 속도, 자동 용지 공급, 문서 앞뒷면 자동 스캔 기능이 필요하다. 반면 이미지 스캔은 섬세하거나 3차원적인 물체를 처리하고 훨씬 높은 해상도로 스캔해야 한다.[69]

문서 스캐너는 복사기나 다목적 스캐너보다 큰 문서 공급 장치를 가지고 있다. 분당 20~420페이지를 고속 스캔하며, 컬러 스캔을 지원하지만 회색조로 스캔하는 경우가 많다. 많은 스캐너가 양면 문서를 모두 스캔할 수 있다. 정교한 문서 스캐너는 스캔된 텍스트를 정리하여 우발적인 표시를 제거하고 글자를 선명하게 하는 펌웨어나 소프트웨어를 갖추고 있다. 생성된 파일은 압축된다.

일반적으로 150~300dpi 해상도를 사용하지만, 하드웨어는 600dpi 이상을 지원한다. 이는 고해상도 이미지 저장 공간 부담 없이 텍스트를 읽고 OCR에 사용하기 충분하다.

문서 스캔은 OCR 기술을 사용하여 편집 및 검색 가능한 파일을 만든다. 대부분의 스캐너는 ISIS 또는 TWAIN 드라이버를 사용하여 문서를 TIFF 형식으로 스캔하고, 문서 관리 시스템에 공급한다.

용지 공급 및 스캔은 자동화되어 빠르지만, 준비 및 색인 생성에는 많은 인력이 필요하다. 스캔할 용지를 검사하고 정돈하며, 스테이플러 등 스캐너를 막을 수 있는 것을 제거해야 한다. 법률 및 의료 등 일부 산업에서는 베이츠 넘버링 또는 문서 식별 번호, 스캔 날짜/시간 표시가 필요하다.

색인 생성은 관련 키워드를 파일에 연결하여 내용별 검색을 가능하게 한다. 이 과정은 부분적으로 자동화될 수 있지만, 데이터 입력 사무원의 수작업이 필요할 때가 많다. 바코드 인식 기술이 일반적인 방법이다.

대한민국 문화체육관광부는 2011년 6월 저작권자나 책 소유자가 아닌 제3자가 책을 스캔하는 것은 저작권법 위반이라는 해석을 발표했다.[69] 따라서 대한민국에서는 책 소유자가 직접 책을 스캔하기 위해 "스캔실"을 방문한다.



도서 스캔은 제본, 섬세함, 대체 불가능성 등 기술적 어려움이 있다. 일부 제조업체는 특수 기계를 개발했으며, 로봇 메커니즘으로 페이지 넘김 및 스캔을 자동화하기도 한다.

평판 스캐너는 정적 피사체의 고해상도 디지털 이미지를 위해 디지털 백과 대형 포맷 카메라를 결합하여 사용되기도 한다. 개조된 평판 스캐너는 실리카겔 층에 자외선 (UV) 지시자가 포함된 형광 소광으로 감지되는 박층 크로마토그램의 문서화 및 정량화에 사용된다. ChromImage는 최초의 상업용 평판 스캐너 농도계이다. ChromImage로 TLC 플레이트 이미지를 얻고 Galaxie-TLC 소프트웨어로 크로마토그램을 정량화할 수 있다.[70] 평판 스캐너는 농도계 외에도 다양한 방법으로 색차계로 변환된다.[71] 삼색 색상 분석기는 평판 스캐너를 삼자극 색도 장치로 사용하는 최초의 배포 시스템이다.

평판 스캐너는 스캔그래피라는 예술 작품 창작에도 사용된다.

생물 의학 연구에서 DNA 마이크로어레이 감지 장치는 스캐너라고도 불린다. 현미경과 유사한 고해상도 시스템(최대 1μm/픽셀)이며, CCD 또는 광전자 증배관으로 감지한다.

병리학에서 스캐너는 생검 등 샘플 조직을 포함하는 유리 슬라이드를 캡처하여 원격 병리학, 인공 지능을 활용한 디지털 병리학을 가능하게 한다.

참조

[1] 서적 Fundamentals of Digital Imaging https://books.google[...] Cambridge University Press 2008
[2] 서적 Fax, Modem, and Text for IP Telephony https://books.google[...] Cisco Press 2008
[3] 서적 Getting the Message: A History of Communications https://books.google[...] Oxford University Press 2021
[4] 서적 The Worldwide History of Telecommunications https://books.google[...] Wiley 2003
[5] 서적 The Reproduction of Colour https://books.google[...] Wiley 2005
[6] 서적 Electronic Color Separation https://archive.org/[...] R. K. Printing and Publishing 1988
[7] 서적 Design for Media: A Handbook for Students and Professionals in Journalism, PR, and Advertising https://books.google[...] Taylor & Francis 2014
[8] 서적 Electronic Imaging Technology https://books.google[...] SPIE Optical Engineering Press 1999
[9] 서적 A History of Communication Technology https://books.google[...] Taylor & Francis 2021
[10] 간행물 Getting the Fax Straight https://link.gale.co[...] Dalton Communications 1988-02
[11] 서적 Fax: The Principles and Practice of Facsimile Communication https://archive.org/[...] Chilton Book 1971
[12] 간행물 Solving the Equipment/Technology Equation https://books.google[...] Maclean Hunter Publishing 1983-05
[13] 간행물 Scaling the Heights of High Technology https://books.google[...] Maclean Hunter Publishing 1985-10
[14] 서적 Advances in Printing Science and Technology: Proceedings of the 17th International Conference of Printing Research Institutes, Saltsjöbaden, Sweden, June 1983 https://archive.org/[...] Pentech 1984
[15] 서적 A Concise Chronology of Typesetting Developments, 1886–1986 https://archive.org/[...] Severnside Printers 1988
[16] 간행물 Exhibitor listing for Atlantic City ANPA/RI Conference: AM ECRM https://archive.org/[...] Duncan McIntosh 1981-02
[17] 간행물 System 'Reads' Printed Pages to Blind https://books.google[...] CW Communications 1976-02-09
[18] 서적 The Focal Encyclopedia of Photography https://books.google[...] Taylor & Francis 2012
[19] 간행물 Bobker's Dozen: Good Things and Small Packages https://link.gale.co[...] IDG Communications 1990-03
[20] 서적 Revolution in The Valley: The Insanely Great Story of How the Mac Was Made https://books.google[...] O'Reilly Media 2005
[21] 간행물 Image Processing: The computer becomes a copier https://archive.org/[...] McGraw-Hill 1985-08
[22] 간행물 Output Puts Out https://books.google[...] 1997-12
[23] 간행물 Hardware At COMDEX: Peripherals Dominate https://archive.org/[...] Ziff-Davis 1984-12-11
[24] 간행물 Scanners at a Glance https://books.google[...] Ziff-Davis 1985-07-09
[25] 간행물 LaserFAX Is 1st Graphics Scanner Computer System https://link.gale.co[...] UBM LLC 1985-04-08
[26] 간행물 New HP Laser Printer Compact, Less Expensive https://link.gale.co[...] Ziff-Davis 1987-03-03
[27] 서적 ScanJet Unlimited https://archive.org/[...] Peachpit Press 1990
[28] 간행물 Mac market proving receptive to scanner use https://link.gale.co[...] Ziff-Davis 1988-01-12
[29] 간행물 Desktop Scanners: Users Benefit from Advances in Gray Scale, Color, and Resolution https://link.gale.co[...] PennWell Publishing 1989-09
[30] 간행물 Peripheral Visions https://books.google[...] Computer Information Publishing 1994-08
[31] 간행물 Scanner: HP ScanJet 5100C Series https://link.gale.co[...] SX2 Media Labs 1999-01
[32] 웹사이트 Definition of flatbed scanner https://www.pcmag.co[...] Ziff-Davis n.d.
[33] 서적 PCs for Dummies https://books.google[...] Wiley 2013
[34] 웹사이트 Digital Image Basics http://www.dl-c.com/[...] Digital Light & Color 2001-02-01
[35] 웹사이트 Definition of sheet feeder https://www.pcmag.co[...] Ziff-Davis n.d.
[36] 웹사이트 Definition of sheet-fed scanner https://www.pcmag.co[...] Ziff-Davis null
[37] 서적 Upgrading and Repairing PCs https://books.google[...] Que 1999
[38] 웹사이트 Review: Epson Workforce ES-580W WiFi Color Duplex Desktop Scanner with ADF https://www.yuenx.co[...] 2021-04-12
[39] 간행물 Review: Fujitsu ScanSnap S300 Scans And Delivers https://www.wired.co[...] Condé Nast 2008-01-24
[40] 웹사이트 Brother DSmobile DS-940DW Review https://www.pcmag.co[...] Ziff-Davis 2020-03-02
[41] 웹사이트 Definition of handheld scanner https://www.pcmag.co[...] Ziff-Davis null
[42] 서적 Scanning and Image Processing for the PC https://books.google[...] McGraw-Hill 1993
[43] 학술 Scanning on a Budget https://books.google[...] IDG Publications 1991-04-29
[44] 서적 The Complete Scanner Toolkit for the IBM PC https://books.google[...] Business One Irwin 1991
[45] 학술 Logitech's New Hand Scanner Does 24-Bit Color https://books.google[...] Ziff-Davis 1992-11-24
[46] 학술 Hand Scanners Inch Forward https://books.google[...] Ziff-Davis 1988-11-29
[47] 웹사이트 IRISPen Executive 7 https://me.pcmag.com[...] Ziff-Davis 2015-07-26
[48] 웹사이트 IRISPen Air 7 Smart Wireless Pen Scanner Review https://macsources.c[...] 2018-04-25
[49] 웹사이트 IRIScan Mouse Executive 2 Review https://www.pcmag.co[...] Ziff-Davis 2020-02-07
[50] 웹사이트 Definition of drum scanner https://www.pcmag.co[...] Ziff-Davis null
[51] 웹사이트 Scanners and How to Use Them http://www.dl-c.com/[...] Digital Light & Color 2001-02-01
[52] 학술 Chinon's PC-, Mac-Compatible Overhead Scanner Doesn't Require Special Lighting https://link.gale.co[...] Ziff-Davis 1987-12-01
[53] 학술 Desktop Scanners https://link.gale.co[...] IDG Communications 1990-09
[54] 학술 Marching to a Different Drummer: The Chinon DS-3000 Color Scanner https://books.google[...] Ziff-Davis 1992-04-14
[55] 웹사이트 Best document camera in 2024: which visualizer is the right one for you? https://www.digitalc[...] Future Publishing 2024-04-11
[56] 서적 Getting Started with Digital Collections: Scaling to Fit Your Organization https://books.google[...] American Library Association 2017
[57] 웹사이트 CZUR Shine Ultra Pro Review https://www.pcmag.co[...] Ziff-Davis 2022-05-03
[58] 웹사이트 Do you dream of digitizing your entire book collection? This book scanner can help https://www.zdnet.co[...] Ziff-Davis 2022-10-03
[59] 웹사이트 Film Scanners: A Buying Guide https://www.bhphotov[...] B&H Photo Video 2015-11-06
[60] 웹사이트 The Best Portable Scanners for 2024 https://www.pcmag.co[...] Ziff-Davis 2024-07-01
[61] 서적 Organize Your Digital Life: How to Store Your Photographs, Music, Videos, and Personal Documents in a Digital World https://books.google[...] National Geographic 2009
[62] 웹사이트 Scan Anything and Let Your Phone Do the Rest https://www.technolo[...] Massachusetts Institute of Technology
[63] 학술 Making Sense of the Sensors https://link.gale.co[...] SX2 Media Labs 1999-07
[64] 웹사이트 Scanner test report: Epson Perfection V750 Pro http://www.filmscann[...] 2007
[65] 웹사이트 Density and density range of scanners https://www.filmscan[...] null
[66] 웹사이트 Film scanner ranking and scanner comparison https://www.filmscan[...] null
[67] 웹사이트 Film Automatic Retouching and Enhancement http://www.canon.com[...] Canon Inc.
[68] 웹사이트 What is the DPI of my scans? http://help.thegrizz[...]
[69] 학술 Use of a Modified Flatbed Scanner for Documentation and Quantification of Thin Layer Chromatograms Detected by Fluorescence Quenching https://link.springe[...] Springer Nature 2003-12-30
[70] 웹사이트 ChromImage http://ar2i.fr/en/in[...] AR2I 2013-10-20
[71] 서적 10th International Congress on Advances in Non-Impact Printing Technologies https://citeseerx.is[...] Society for Imaging Science & Technology 1994
[72] 문서 どの色が読み取れないかはその機種毎に異なる
[73] 뉴스 スキャナーの第3勢力「オーバーヘッド型」3機種を徹底比較――設置スペース編 https://www.itmedia.[...] ITmedia 2014-07-22
[74] 웹사이트 本のページを切断・裁断せずに済む「非破壊自炊」とは？ https://gigazine.net[...] GIGAZINE 2011-11-18
[75] 뉴스 ニコン、「フィルムデジタイズアダプターES-2」を3月30日に発売 https://dc.watch.imp[...] デジカメ Watch 2018-02-28
[76] 웹사이트 Spirit 4K High-Performance Film Scanner/DataCine http://www.dft-film.[...] DigitalFilmTechnology
[77] 웹사이트 SCANITY http://www.dft-film.[...] DigitalFilmTechnology


본 사이트는 AI가 위키백과와 뉴스 기사,정부 간행물,학술 논문등을 바탕으로 정보를 가공하여 제공하는 백과사전형 서비스입니다.
모든 문서는 AI에 의해 자동 생성되며, CC BY-SA 4.0 라이선스에 따라 이용할 수 있습니다.
하지만, 위키백과나 뉴스 기사 자체에 오류, 부정확한 정보, 또는 가짜 뉴스가 포함될 수 있으며, AI는 이러한 내용을 완벽하게 걸러내지 못할 수 있습니다.
따라서 제공되는 정보에 일부 오류나 편향이 있을 수 있으므로, 중요한 정보는 반드시 다른 출처를 통해 교차 검증하시기 바랍니다.

문의하기 : help@durumis.com
