다연장 로켓 발사기

1. 개요

다연장 로켓 발사기는 여러 발의 로켓을 동시에 발사할 수 있는 무기 시스템이다. 최초의 다연장 로켓은 조선의 신기전으로, 중국 송나라 시대에도 유사한 발사기가 사용되었다. 제2차 세계 대전 시기에 본격적으로 개발되어 소련의 카츄샤, 미국의 T34 칼리오페, 독일의 네벨베르퍼 등이 등장했다. 현대에는 대한민국, 북한, 이스라엘, 러시아, 미국, 중국 등 여러 국가에서 다양한 다연장 로켓 시스템을 개발, 운용하고 있으며, 정밀 유도 기술과 요격 시스템의 발전으로 더욱 효율적인 운용이 가능해졌다. 다연장 로켓 발사기는 심리적 타격을 줄 수 있으며, 미사일, 레이저, 기관포 등 다양한 방식으로 요격할 수 있다.

2. 역사

thumb

역사상 최초의 다연장 발사 병기는 중국의 송 시대에 사용되었다. 이는 여러 개의 화살을 일제히 발사하는 장치였다. 조선에서도 비슷한 병기인 화차가 임진왜란의 행주산성 전투에서 효과를 거둔 것으로 알려져 있다.

유럽 군대는 제2차 세계 대전 이전까지 비교적 큰 단일 발사 로켓을 선호했다. 양측의 나폴레옹 군대는 마이소르 로켓을 콩그리브 로켓으로 채택한 영국을 따랐다. 이들은 최소한의 발사 장치를 갖춘 폭발성 강철 케이스 포격 로켓이었다. 유럽 해군은 경량 선박 및 연안 선박을 위해 꾸준히 개선된 폭발성 로켓을 갖춘 해군 다연장 발사 장착대를 개발했다. 이러한 무기는 19세기 말에 기존의 경포병으로 대부분 대체되었다.

현대에도 다연장 로켓포는 혼란에 빠져 있거나 통솔이 제대로 되지 않는 적 부대의 사기를 극적으로 저하시키는 효과가 있는 병기로 평가받고 있다. 또한, 적에게 더욱 견고한 엄폐호나 방호 진지를 구축하는 부담을 지게 할 수도 있으며, 발사하는 로켓탄에 유도 장치 등을 탑재하여 정밀 사격(지대지, 지대함 등)을 하는 장비도 있다.

제2차 세계 대전에서 카츄샤를 활용한 러시아는 가장 많은 종류의 다연장 로켓포를 개발하고 있으며, 화력 지원용으로 강 경비정에도 탑재하고 있다. 다연장 로켓포는 간편한 구조 덕분에 세계 각국의 군대에서 운용되며, 특히 중국제 63식 107mm 로켓포는 세계에서 가장 널리 퍼진 다연장 로켓포 중 하나로 꼽힌다. 분쟁 지역 등에서는 민병대가 무장 차량 (테크니컬)에 탑재하는 경우도 보인다.

2.1. 고대와 중세

최초의 다연장 로켓은 조선의 신기전으로, 한 번에 100여 발을 발사할 수 있어 현대의 다연장 로켓과 유사한 형태였다.

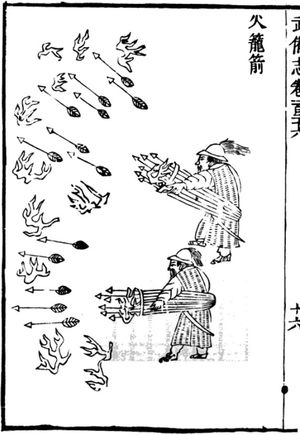

최초의 다연장 로켓 발사기는 중세 중국 송나라 시대에 발명되었으며, 화전은 1180년경부터 사용되었다. 개봉 포위전에서 사용된 기록이 있다.

이후 중국 군대는 최대 100개의 소형 화전 로켓을 동시에 발사하는 다연장 로켓 발사기를 제작했다. 일반적인 화약 부분은 10cm~15cm 길이였다. 대나무 화살대는 45cm에서 75cm까지 다양했으며 사정거리는 300~400보에 달했다. 중국은 또한 로켓 팁에 독을 첨가했으며 발사기의 이동성을 보장했다. 그들은 한 명의 병사가 휴대하고 작동할 수 있도록 다연장 로켓 발사기를 설계했다. 다양한 형태의 다연장 로켓이 개발되었으며, 손수레에 장착된 발사기도 포함되었다.

한국 조선의 화차는 100~200개의 로켓 화살 구멍이 있는 2륜 마차 형태로 만들어졌다. 발사된 화살의 사정거리는 2,000미터로 추정된다. 임진왜란에서 일본군에 대항해 큰 효과를 발휘했으며, 특히 행주대첩에서 40대의 화차가 3만 명의 일본군을 격퇴하는 데 기여했다.

2.2. 제2차 세계 대전

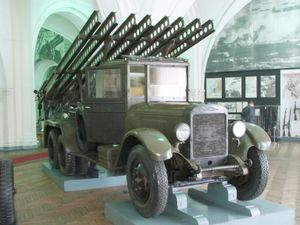

제2차 세계 대전 시기에 다연장 로켓의 본격적인 제작이 시작되었다. 최초의 자주 다연장 로켓 발사기는 소련의 BM-13 카츄샤였다. 카츄샤는 트럭 뒷면에 발사 레일을 설치한 단순한 시스템으로, 현대 다연장 로켓의 전형이 되었다.

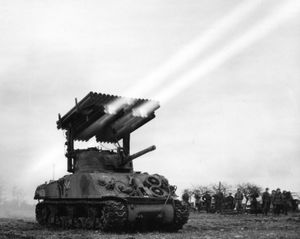

미국은 M4 셔먼 전차 위에 튜브형 발사기를 장착한 T34 칼리오페 로켓 발사 전차를 개발했지만, 소량만 사용되었다.

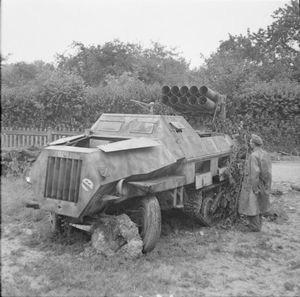

독일은 네벨베르퍼를 사용했으며, 연합군은 이를 "스크리밍 미미"라고 불렀다. 이후 판처베르퍼 42 4/1, 8 cm 라케텐-피엘파흐베르퍼 등 다양한 다연장 로켓을 개발했다.

3. 나라별 개발

역사상 최초의 다연장 발사 병기는 중국 송 시대에 사용된, 여러 개의 화살을 일제히 발사하는 장치였다. 조선에서도 화차가 임진왜란 행주산성 전투에서 효과를 거둔 것으로 알려져 있다.

제2차 세계 대전에서 실용화된 최초의 현대적인 다연장 로켓포는 카츄샤이다. 소련 붉은 군대는 군용 트럭 후부에 발사 레일을 배치한 카츄샤를 개발했다. 미국군은 M4 중전차 포탑 위에 파이프 형태의 로켓탄 발사기를 여러 개 배치한 T34 칼리오페를, 독일 국방군은 네벨베르퍼를 개발했다.

현대에도 다연장 로켓포는 적 부대의 사기를 저하시키는 효과가 있는 병기로 평가받고 있다. 러시아가 가장 많은 종류를 개발하고 있으며, 중국제 63식 107mm 로켓포는 세계에서 가장 널리 퍼진 다연장 로켓포 중 하나이다.

대한민국, 조선민주주의인민공화국, 이스라엘, 미국, 중국, 일본, 대만 등 여러 국가에서 다연장 로켓을 개발하거나 운용하고 있다.

3.1. 대한민국

대한민국은 소련의 BM-21을 참고하여 구룡 다련장로켓을 자체 개발하였다. 미국에서 직도입한 227mm 구경의 M270 MLRS를 운용하고 있으며, 239mm 구경 천무 다연장 로켓포를 개발하여 2015년 8월부터 실전 배치를 시작하였다.

* K-136: 36연장
* K-239: 12연장

3.2. 조선민주주의인민공화국

북한은 다양한 종류의 방사포(다연장 로켓)를 개발하여 사용하고 있다. 107mm, 122mm, 240mm 등 다양한 구경의 방사포를 개발해 왔으며, 견인식은 물론 장갑차, 트럭, 트랙터 등 다양한 이동 수단에 탑재하여 운용하고 있다.

* KN-09: 8연장
* M1991 240mm 자행 로켓포: 22연장 240mm 로켓포 탑재.
* M1993 122mm 자행 로켓포: 불명
* M1985 240mm 자행 로켓포: 불명
* M1985 122mm 자행 로켓포: 불명
* KN-25: 5연장 또는 4연장. 궤도식은 6연장 발사기 탑재.
* 300mm 다연장 로켓포: 12연장
* KN-15: KN-09의 개량형. 8연장
* 신형 240mm 다연장 로켓포: 22연장

3.3. 이스라엘

이스라엘은 1967년 6일 전쟁에서 BM-24 240mm 다연장 로켓을 포획했다. 이스라엘은 포획한 2개 대대 분량의 카추사 로켓을 1973년 욤키푸르 전쟁과 1982년 레바논 전쟁에서 사용했다. 그 후 이스라엘은 동일한 구경의 MAR-240 다연장 로켓을 개발했다.

2006년 이스라엘-레바논 전쟁에서 헤즈볼라는 이스라엘에 3,970~4,228발의 로켓을 발사했다. 이 로켓의 95%는 122mm 구경의 시리아산 로켓이었다. 이 로켓은 무게 30kg, 사거리 30km이었다.

하마스는 가자지구에서 이스라엘에 122mm 구경의 BM-21 로켓을 발사했다. 원래 하마스가 트럭식 다연장 로켓을 보유했다는 보고는 없었다. 2003년 이라크전에서 미군에 대해 BM-21 로켓을 발사했다는 보고가 있었다. BM-21 로켓은 아프가니스탄에서도 사용되었고, 2008년 3월 이라크의 그린 존에도 발사되었다.

3.4. 기타 국가

* Россия^러시아어는 BM-21, BM-27 우라간, BM-30 스메르치, TOS-1, 토르나도 등 다양한 다연장 로켓 시스템을 개발, 운용하고 있다.

* 미국^영어은 M270 MLRS, M142 HIMARS를 운용하고 있으며, GMARS를 개발 중이다.

* 중국^중국어은 63식 107mm 로켓포, 03식 300mm 자주로켓포 등 다양한 다연장 로켓 시스템을 개발, 운용하고 있다.

* 일본^일본어은 75식 130mm 자주 다연장 로켓 발사기를 운용했었다.

* 대만^zh-tw은 텅 2000 다연장 로켓 시스템을 개발, 운용하고 있다.
--

* 전해 로켓 시스템(鎮海火箭彈系統)

4. 유형

다연장 로켓 발사기(MRL)에는 크게 두 가지 유형이 있다.

* 강철로 만들어진 튜브 또는 파이프가 있으며, 발사대에서 분리할 수 없다. 수동 또는 반자동으로 로켓을 장전하여 전장에서 재장전할 수 있다. 21세기까지 가장 일반적인 유형이었다. 다른 유형의 발사기와 달리 모듈을 재장전하고 발사 전에 테스트하기 위한 특수 도구가 필요하지 않으므로 전장 사용에 더 편리하다.
* 발사대에서 분리하여 동일하거나 다른 유형의 로켓 및 구경으로 신속하게 교체할 수 있는 컨테이너, 포드 또는 모듈이 있다. 일반적으로 공장이나 특별히 갖춰진 군 작업장에서 재장전된다. 이 유형은 한 종류의 로켓에만 국한되지 않고, 현장 지휘관에게 다양한 유형의 로켓을 사용하거나 신속하게 재장전하여 다양한 전술 상황에 대처할 수 있는 더 많은 옵션을 제공하므로 보다 현대적인 무기이다. 또한, 서로 다른 유형의 로켓으로 쉽게 업그레이드할 수 있다.

5. 현대적 운용

다연장 로켓 발사기는 훈련이 부족하거나 사기가 저하된 병사들에게 심리적 타격을 줄 수 있다고 알려져 있다. 그러나 잘 구축된 방어 시설은 어느 정도 보호를 제공할 수 있다.

산악전에서는 다연장 로켓 발사기로 역경사 위치를 공격하기 어렵다. 이는 곡사포와 달리 궤적을 조절하기 어렵기 때문이다. 단순한 다연장 로켓은 최소 사거리가 긴 편인데, 로켓 노즈에 드래그 링을 추가하여 이 문제를 줄일 수 있다.

현대 다연장 로켓 발사기 시스템은 위성 항법(GPS) 등을 활용하여 빠르고 정확하게 위치를 지정할 수 있다. GPS를 통해 다연장 로켓 발사기를 분산시켜 다양한 위치에서 단일 목표를 향해 발사할 수 있게 되었다.

레이더는 기상 관측 풍선이나 특수 로켓을 추적하여 바람과 추진제 온도가 로켓 비행에 미치는 영향을 파악하고, 이를 발사 해법에 포함시킬 수 있다. 추적 레이더는 개별 로켓의 사거리 오차를 예측하는 데에도 사용될 수 있다. 궤도 수정 탄약은 암호화된 메시지를 통해 에어 브레이크를 작동시켜 사거리 오차를 수정할 수 있다.

더욱 정교한 시스템은 레이더와 데이터 링크를 사용하여 핀이나 추진기로 로켓의 비행 경로를 2차원(사거리 및 방위각)으로 수정한다. IMI ACCULAR가 그 예시이다.

정밀 유도 탄약은 위성 항법, 관성 항법 시스템, 반능동 레이저 탐색기 등의 유도 원리를 사용하여 CEP를 수 미터 수준으로 개선한다. 이는 로켓(또는 미사일) 사거리의 증가를 유용하게 만들었다. 이전에는 분산 때문에 로켓이 비효율적이고 아군에게 위험한 경우가 많았다. 장거리 다연장 로켓 발사기 미사일은 높은 준탄도 궤도를 비행하므로 아군 항공기와 충돌할 수 있다는 문제가 있다.

M31 GMLRS (유도 단일 다연장 로켓 발사기 시스템)와 같이 유도 다연장 로켓 발사기 미사일이 개발되면서, 다연장 로켓 발사기 미사일과 님로드와 같은 대형 대전차 유도 미사일 간의 구분이 모호해졌다.

6. 요격 방법

다연장 로켓포를 요격하는 방법에는 미사일 요격, 레이저 요격, 기관포 요격 등이 있다.

6.1. 미사일 요격

이스라엘은 아이언돔을 사용하여 방사포나 대포에 대한 방어 수단으로 활용한다. 아이언돔은 무게 90kg 정도의 AIM-9 사이드와인더 미사일을 레이다에 연동해 요격하는 방식이다. 미국 해군은 RIM-116 램을 사용하여 적의 함포나 미사일 등으로부터 함정을 방어한다. 러시아의 비티아즈 미사일 9M100 미사일도 같은 종류의 적외선 유도 단거리 미사일이다.

6.2. 레이저 요격

이스라엘 국방부는 2000년 6월 6일 미국 뉴멕시코 주의 화이트 샌드 미사일 사격장에서 실시된 노틸러스 시스템의 발사시험에서 날아오는 카추사 로켓을 정확히 추적해 파괴했다고 밝혔다.

노스럽 그러먼은 이스라엘 국방부와 공동으로 스카이가드 레이저 요격 시스템을 개발하고 있으며, 대당 가격은 약 150(150)이고, 대량 생산 시 30(30)으로 예상하고 있다.

6.3. 기관포 요격

C-RAM (Counter Rocket, Artillery, and Mortar^영어)은 이라크 다국적군의 소요제기로 개발되었다. 벌컨포를 발사해 다연장 로켓포를 요격하는 개념이다.

이라크에서 적의 로켓, 대포, 박격포 공격으로 부상자가 늘어나자, 이러한 요청이 쇄도했다. 2005년 여름, 벌컨포를 사용하는 지상용 팰렁스 CIWS가 이라크에 설치되었다. 바그다드의 그린 존과 캠프 빅토리를 방어했다. 이라크 남부의 영국군도 설치했다. C-RAM 1대당 1.2km²의 면적을 방어한다. 따라서 600km²인 서울을 방어하려면 500대가 필요하다.

이스라엘은 적의 다연장 로켓포 공격을 방어하기 위해 이 시스템을 구매할 것을 고려했다. C-RAM 1대당 15이며, 20mm M61A1 개틀링포를 사용, 분당 3,000 또는 4,500발의 M-246 또는 M-940 탄환을 발사한다. 이 탄환은 공중에서 자동 폭발한다. 그러나 아이언 돔 실전 결과 후에 기관포 사업은 취소되었다.

독일 육군은 NBS C-RAM을 사용한다.

C-RAM은 병사들이 C-RAM의 발사 소음을 통해 사전에 대피할 수 있는 기회를 제공한다.
