아에로 L-39 알바트로스

1. 개요

아에로 L-39 알바트로스는 체코슬로바키아의 아에로 보도호도이가 개발한 제트 훈련기이다. 1960년대에 개발되어 1970년대부터 바르샤바 조약기구 국가들을 중심으로 널리 사용되었으며, 이후 여러 파생형이 개발되었다. L-39는 훈련 외에도 경공격 임무를 수행할 수 있도록 설계되었으며, 냉전 종식 이후에는 서방 국가에서 민간용으로도 인기를 얻었다. 현재까지 다양한 국가에서 운용되었으며, 분쟁 지역에서도 사용되었다.

2. 개발

1964년, 체코슬로바키아의 항공기 제조사 아에로 보도호도이(Aero Vodochody)는 얀 블체크(Jan Vlček)의 지휘 아래 아에로 L-29 델핀을 대체할 새로운 훈련기 개발에 착수했다.

1969년 11월 4일 L-39 (프로토타입 X-02)가 처녀 비행을 했고, 1971년 L-39C 초기 모델 양산이 시작되었다. 1972년 바르샤바 조약기구 대부분 국가에서 L-39를 주 훈련기로 공식 인정했으며, 소련 공군 등 여러 국가에서 대규모 주문이 이어졌다. 1974년에는 첫 L-39 훈련기가 체코슬로바키아 공군에 배치되었다.

1972년 표적 예인 변종 L-39V, 1975년 훈련/경전투 모델 L-39ZO, 1977년 경전투 변종 L-39ZA가 각각 첫 비행을 했다.

1962년 바르샤바 조약 기구 표준 훈련기로 채택된 L-29 델핀은 3,655기를 생산하며 성공했지만, 낮은 공기 흡입구로 인한 엔진 결함 및 출력 부족 문제가 제기되었다. 1965년 L-29 후계기 시제작이 아에로사에 단독으로 특명되었고, 얀 크루세크 설계팀은 모스크바 중앙 유체역학 연구소에서 공력 시험을 거쳐 1968년 11월 4일 시제기 초도 비행에 성공했다. 이후 5대의 비행 시제기와 2대의 지상 시험기를 통해 공기 흡입구가 약간 확대 및 연장되었다.

플라이트 인터내셔널(Flight International)에 따르면, 1980년대 후반 제트 훈련기 시장에서 매년 약 200대의 L-39가 판매되었다. 1990년대 소련 해체와 냉전 종식 이후, 아에로 보도호도이는 서방제 항공전자장비, 엔진, 무기 시스템을 갖춘 L-39 개량형 개발을 추진했으며, 이스라엘 엘빗 시스템즈(Elbit Systems)와 협력하여 L-39에 현대 전자 장비를 장착하기도 했다.

1990년대 L-39 판매 감소에도 불구하고, 1996년 생산 종료 이후 아에로 보도호디는 아에로 L-159 알카, L-39NG 등 L-39 대체 개량형을 개발하고, 기존 고객을 위한 지원 및 정비 작업을 지속하고 있다.

2.1. 파생형

* L-39C: 기본 훈련기 모델이다. 초기 L-39로 지정되었으나, 후기 파생형이 등장하면서 L-39C로 이름이 변경되었다. 날개 아래에 두 개의 파일론이 장착되어 있으며, 약 2,260대가 생산되었다.
* L-39V: 단좌 표적 예인기 모델이다. 1700m 케이블에 KT-04 표적을 견인할 수 있도록 장비되었다. 프로토타입 1대와 8대의 생산 항공기가 제작되었다.
* L-39ZO: 무장 훈련기 모델이다. 4개의 파일론을 장착하여 총 1150kg의 외부 무장을 탑재할 수 있다. 1975년 첫 비행을 하였고, 1977년 이라크에 처음 인도되었다. 총 337대가 제작되었다.
* L-39ZA: L-39ZO를 기반으로 성능을 향상시킨 경공격기 모델이다. 동체 하부에 그라제프-쉬프노프 GSh-23 기관포가 장착되어 있으며, K-13 또는 R-60 공대공 미사일을 탑재할 수 있다. 1976년 첫 비행을 하였고, 총 208대가 인도되었다.
* L-39ZA/ART: 태국 왕립 공군에서 사용하는 모델로, 이스라엘의 엘빗 시스템즈(Elbit Systems)사의 항공전자장비가 장착되어 있다. 총 40대가 제작되었다.
* L-39MS/L-59: L-39를 기반으로 개발된 현대화된 2세대 훈련기이다. 더 강력한 로타레프 DV-2 엔진과 업데이트된 조종석을 갖추고 있다. 1986년 첫 비행을 하였고, 이후 아에로 L-59로 지정되었다.
* L-139 알바트로스 2000: 서방제 항공전자장비와 가렛 TFE731-4-1T 엔진을 장착한 개량형이다. 단 한 대의 프로토타입만 제작되었다.
* L-159: L-39를 기반으로 개발된 현대적인 훈련기/경공격기이다. 더 현대적인 서방식 항공전자장비와 허니웰/ITEC F124 엔진이 장착되었다.
* L-39 스카이폭스: 윌리엄스 FJ44 엔진, 개선된 연료 시스템 및 항공 전자 장비를 갖춘 현대화 및 업그레이드된 버전이다. 개발명은 L-39NG였다.
* 스카이리더 UL-39 알비: 탄소 섬유 덕트 팬으로 구동되는 축소형 파생 기종이다. 2016년 4월 4일 체코에서 첫 비행을 했다.

3. 디자인

L-39 알바트로스는 지상 공격 임무도 수행할 수 있는 비용 효율적인 제트 훈련기로 설계되었다. 운용 유연성, 단순성, 경제성을 위해 탑재된 시스템 대부분은 단순화되었다. 거친 활주로나 잔디밭에서도 운용이 가능하도록 착륙 장치가 견고하게 설계되었고, 유리한 저속 착륙 속도를 가지도록 설계되었다.

낮게 장착된 직선익은 이중 테이퍼 평면 형상에 뿌리에서 2½도의 상반각을 가진다. 날개 끝에는 100L의 연료 탱크가 영구적으로 부착되어 있다. 후연에는 질량 균형이 잡힌 에일러론 내측에 이중 슬롯 후연 플랩이 있으며, 작은 날개 펜스로 에일러론과 분리되어 있다. 자동 트림 탭 시스템이 존재하며, 플랩과 트림 시스템은 플랩의 움직임으로 인해 발생할 수 있는 큰 피치 변화를 상쇄하기 위해 연결되어 있다.

길고 뾰족한 노즈는 탠덤 조종석으로 이어지며, 학생과 교관은 체코에서 제작된 VS-1 사출 좌석에 앉는다. 교관이 사용하는 뒷좌석은 전방 위치에서 학생의 행동을 쉽게 관찰하고 안내할 수 있도록 약간 높여져 있다. 조종석, 패널 레이아웃 및 많은 부품의 디자인은 미코얀 MiG-29와 같은 소련 항공기의 디자인과 유사하거나 기능이 동일하다.

터보팬 엔진인 AI-25TL(소련에서 제작)이 후방 동체에 위치하며, 조종석 바로 뒤 어깨에 장착된 반원형 공기 흡입구(분리판 장착)와 수평 안정판 아래의 테일 파이프를 통해 공급된다.

항공기에는 잔디 비행장에서도 운용할 수 있도록 설계된 유압식 노즈휠 착륙 장치가 장착되어 있다. 주 착륙 장치 다리는 날개 베이 안으로 안쪽으로 들어가고 노즈 기어는 앞으로 후퇴한다.

--
주익은 저속 시의 안정성을 중시하여 후퇴각을 억제한 직선익에 가까운 저익으로, 날개 끝에는 착륙등이 부착된 고정식 증조가 장비되어 있다. 기체는 쉽게 분해할 수 있도록 약 20개의 부품으로 구성된 모듈러 구조를 사용하였다. 수직·수평 양쪽 꼬리날개는 후부 동체와 일체화되어 있으며, 꼬리 부분을 떼어내어 엔진 정비를 용이하게 했다.

엔진은 Yak-40 중거리 여객기와 동일한 AI-25TL 터보팬 엔진 1기를 사용한다. 메인 엔진 외에 "사파이어 5"(Saphir 5) 보조 동력 장치가 장착되어 시동 시 압축 공기를 공급하는 데 사용되었다.

좌석은 후석이 한 단 높아진 "스타디움 시팅"을 채용하여 탠덤 복좌에서도 양쪽 조종사에게 양호한 전방 시야를 확보하고 있다. 사출 좌석은 아에로제 VS-1-BRI이다. 저압 타이어와 튼튼한 착륙 장치로 잔디밭에서의 운용도 가능하게 했다.

계기류는 동구권 및 제3세계에서 널리 사용되었던 MiG-21 전투기의 조종석과 비슷한 배치가 되어 있다.

L-39는 무기 훈련을 고려하여 본격적인 무기 탑재 능력을 갖추게 되었다. L-39ZO에서는 주익의 파일론이 4개소로 배가되었고, 탑재 가능 중량도 1100kg으로 증가했다. L-39ZA에서는 동체의 앞 좌석 하부에 GSh-23L 23mm 기관포를 장비한 외에 단거리 공대공 미사일인 R-3/R-13(AA-2) 또는 R-60(AA-8)의 장비도 가능하게 되었고, ASP-3 NMU-39Z 자이로 조준기, FKP-2-2 건 카메라를 고정 장비했다(단, 앞 좌석만).

4. 운용 역사

아에로 L-39 알바트로스는 훈련기 및 경공격기로서 여러 분쟁 지역에서 실전에 투입되었다. 냉전 종식 후에는 민간 시장에서도 인기를 얻어 곡예 비행 등에 활용되고 있다.

주요 분쟁 투입 사례

* 압하지야 전쟁 (1992년-1993년): 압하지야 분리주의 세력이 러시아와 체첸으로부터 지원받아 조지아군을 상대로 운용했다. 1993년 1월 10일, 아군 오사로 1대가 격추되어 조종사 올레크 찬바가 사망했다.
* 나고르노-카라바흐 전쟁: 아제르바이잔군이 지상 공격 임무에 투입했으며, 이 중 다수는 나고르노-카라바흐 방위군에 의해 격추되었다.
* 시리아 내전: 시리아 공군이 대반란 작전에 투입하여 반군 점령 지역을 공격했다. 2013년 2월, 반군이 알자라 공군 기지를 점령하여 L-39를 노획하기도 했다. 2014년 10월, 시리아 정부는 반군 소유 L-39 2대 이상을 파괴했다고 주장했다.
* 2022년 러시아의 우크라이나 침공: 우크라이나 공군 L-39 1대가 러시아 항공기에 의해 격추되었고, 2023년 8월 25일에는 L-39 2대가 충돌하여 조종사 3명이 사망했다.

민간 운용

냉전 종식 후, L-39는 저렴하고 성능이 뛰어나 서방 국가에서 민간 항공기로 인기를 얻었다. 미국에서는 2006년에 260대가 민간 항공기로 등록되어 에어쇼나 에어 레이스 등에서 활약했다.

--

--

브라이틀링 제트 팀, 패트리어츠 제트 팀, 블랙 다이아몬드 제트 팀 등 여러 에어쇼 팀이 L-39를 운용하고 있으며, 캐나다의 민간 회사 [https://www.ittc-canada.com/ ITTC CANADA]는 전투기 조종사 교육에 L-39를 활용한다. 호주, 체코, 프랑스, 독일, 스페인, 미국 등 여러 국가에서 개인 제트기 탑승을 위한 L-39가 제공되고 있다.

4.1. 개요

아에로 보도호도이(Aero Vodochody)가 개발한 L-39 알바트로스는 훈련기이자 경공격기로, 다양한 분쟁 지역에서 실전에 투입되었다. 1964년 개발이 시작되어 1971년 양산이 시작되었으며, 1972년 바르샤바 조약기구의 주력 훈련기로 채택되었다. 냉전 시기 동구권 국가들의 주력 훈련기로 널리 사용되었고, 냉전 종식 이후에도 여러 국가에서 운용되었다.

1962년에 바르샤바 조약 기구의 표준 훈련기로 채택된 L-29 델핀의 후계기로 개발되었으며, L-29의 단점이었던 낮은 공기 흡입구로 인한 엔진 문제와 출력 부족 문제를 해결하였다. 1968년11월 4일 초도 비행에 성공하였고, 1974년부터 체코슬로바키아 공군에 배치되어 "알바트로스"라는 애칭으로 불렸다.

4.2. 주요 운용 국가 (과거 운용 국가 포함)

* 아프가니스탄 - 아프가니스탄 내전과 항구적 자유 작전에서 소모되었지만, 탈레반이 정권을 장악한 2021년 이후 복구하여 재전력화하는 움직임이 있다. 구 아프가니스탄 공군과 탈레반 공군에서 운용.
* 알제리
* 아르메니아 - 나고르노-카라바흐 전쟁에서 운용.
* 아제르바이잔 - 나고르노-카라바흐 전쟁에서 운용.
* 방글라데시
* 벨라루스
* 불가리아 - L-39ZA 12대
* 캄보디아
* 중앙아프리카 공화국
* 쿠바
* 체코
* 동독 - 동서독 통일 후, 1990년대에 퇴역
* 이집트
* 적도 기니
* 에스토니아
* 에티오피아
* 프랑스 - 브라이틀링 제트 팀이 9대 보유.
* 조지아
* 가나
* 헝가리
* 이라크
* 카자흐스탄 - 2023년 시점에서 카자흐스탄 방공군이 17대의 L-39를 보유하고 있다.
* 키르기스스탄 - 2023년 시점에서 키르기스스탄 공군이 4대의 L-39를 보유하고 있다.
* 리비아
* 리투아니아 - 향후 L-39NG 도입 가능성 있음.
* 라트비아 - 발틱 비스 제트 팀이 6대 보유.
* 말리 - 2022년 러시아로부터 공여받았지만, 10월 4일에 1대가 추락하여 조종하던 러시아인 조종사가 사망했다.
* 모잠비크
* 나이지리아
* 북한
* 루마니아
* 러시아
* 슬로바키아
* 남수단
* 시리아
* 타지키스탄 - 2023년 시점에서 타지키스탄 공군 및 방공군이 4대의 L-39를 보유하고 있다.
* 태국 - L-39ZA/ART (웨스트랜드 사에서 제조, 이스라엘제 전자 장비 탑재). KAI T-50TH로 대체되어, 2021년 3월 30일에 마지막 5대가 퇴역했다.
* 튀니지
* 투르크메니스탄
* 우간다
* 우크라이나
* 미국 - 패트리어츠 제트 팀이 6대, 블랙 다이아몬드 제트 팀이 6대 보유.
* 우즈베키스탄 - 2023년 시점에서 우즈베키스탄 공군이 6대의 L-39를 보유하고 있다.
* 베트남
* 예멘

4.3. 분쟁 지역 운용

압하지야 전쟁 (1992년-1993년) 중 압하지야 분리주의 세력은 러시아와 체첸으로부터 여러 대의 L-39를 지원받아 조지아군과의 전투에 사용했다. 1993년 1월 10일, 압하지야 L-39 한 대가 아군 오사 사고로 러시아 SA-11 Buk에 의해 격추되었다. 이 사고로 압하지야 분리주의 공군 사령관이었던 조종사 올레크 찬바가 사망했다.

아제르바이잔군은 1980년대와 1990년대 초 나고르노-카라바흐 전쟁 당시 지상 공격 임무를 수행하기 위해 다수의 L-39를 사용했다. 이 중 다수는 나고르노-카라바흐 방위군이 사용한 방공망에 의해 격추된 것으로 알려졌다.

시리아 내전 초기부터 시리아 공군의 L-39 항공기는 다양한 반군 지상군을 상대로 한 대반란 작전에 정기적으로 투입되었으며, 이들 항공기 중 다수가 지상 화력에 의해 격추되었다. L-39는 알레포 전투 동안 처음으로 실전에 투입되어 반군 점령 지역에 여러 차례 공격을 가했다. 2013년 2월, 반군은 알자라 공군 기지를 습격하여 점령한 후 온전한 상태의 L-39 여러 대와 지원 장비를 확보했다. 2014년 10월, 시리아 정부는 반군이 보유한 L-39 두 대 이상이 비행 가능하며 최근 시리아 공군 항공기에 의해 파괴되었다고 주장했다.

2022년 2월 24일, 2022년 러시아의 우크라이나 침공이 시작된 지 몇 시간 만에 39 기동 항공 여단 (우크라이나) 소속 우크라이나 공군 L-39기가 드미트로 콜로미예츠 조종 중 흐멜니츠키주 상공에서 러시아 항공기에 의해 격추되었다. 2023년 8월 25일, 우크라이나 공군 L-39기 2대가 지토미르 상공에서 전투 임무 수행 중 충돌하여 조종사 3명이 사망했다. 사망자 중에는 "주스"라는 콜사인으로 더 유명한 전투 조종사 안드리 필시치코프가 포함되어 있었다.

4.4. 민간 운용

냉전 종식 후, L-39는 민간 시장에서 저렴하면서도 고성능의 곡예 비행기로서 서방 국가에서 널리 퍼졌다. 특히 미국에서는 2006년 시점에 260대나 되는 L-39가 민간 항공기로 등록되어 에어쇼나 에어 레이스 등에서 빈번하게 비행하고 있다. 2012년 9월, 미국 연방 항공국에는 255대, 캐나다 교통부에는 4대의 L-39가 등록되어 있었다.

--

--

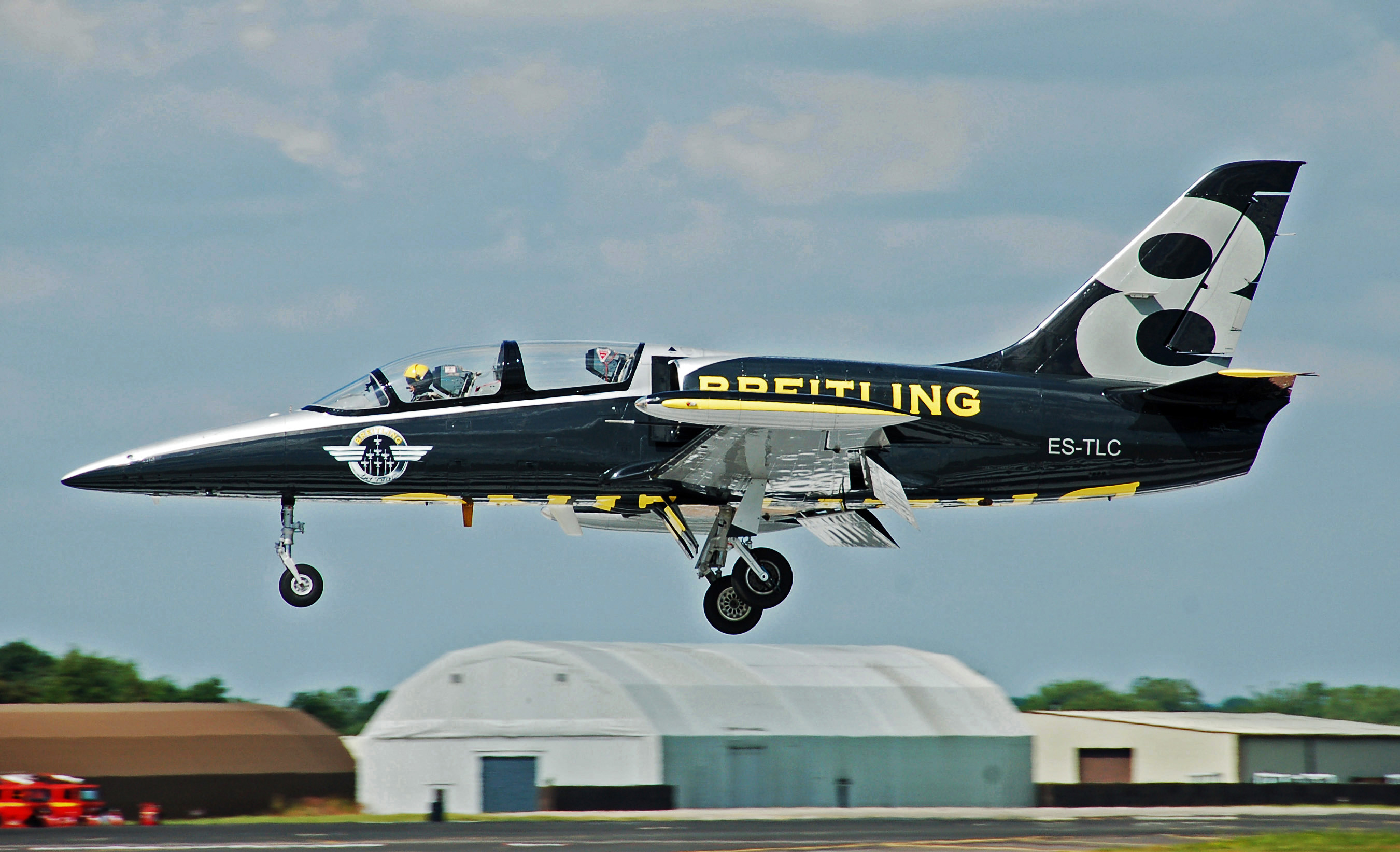

브라이틀링 제트 팀 (L-39 7대), 패트리어츠 제트 팀 (L-39 6대), 블랙 다이아몬드 제트 팀 (L-39 5대) 등 여러 에어쇼 팀이 L-39를 사용한다. 캐나다에서는 전투기 조종사 교육을 위탁받는 민간 회사 [https://www.ittc-canada.com/ ITTC CANADA]가 L-39를 사용하고 있다.

그 외에도 호주, 체코, 프랑스, 독일, 스페인, 미국 등 다양한 국가에서 여러 운영자들이 개인 제트기 탑승을 위해 L-39를 제공하고 있다. 이 L-39들은 대부분 개인 소유이지만, 러시아 뱌지마의 경우처럼 정부 기관에 속하는 것도 있다. 2018년 3월에는 뉴질랜드 민간 등록부에 5대의 L-39가 있었다.

2004년부터 아에로 보다호디의 국방 및 MRO 부서는 민간에서 운용되는 L-39의 일반 유지 보수, 수리 및 현대화 프로그램을 수행했으며, 전 군용 항공기의 비무장화도 수행했다. 민간 운영자에게 제공되는 서비스에는 수명 연장 프로그램, 민간 등록/인증 지원, 지상/비행 승무원 훈련, 물류 및 분석, 맞춤화, 정기 검사, 상태 기반 유지 보수 지원 및 일반 전문 지식/컨설팅 작업 제공 등이 있다.

5. 제원 (L-39C)

wikitext

엔진은 Yak-40 중거리 여객기와 동일한 이우첸코-프로그레스사(ZMKB 이우첸코)의 AI-25TL 터보팬 엔진 1기를 사용한다. 이 엔진은 구형 L-29에 사용된 M-801과 비교해 거의 동일한 무게에 추력이 2배로 향상되어 전반적인 비행 성능을 개선했다. 메인 엔진 외에 "사파이어 5"(Saphir 5) 보조 동력 장치가 장착되어 시동 시 압축 공기를 공급하는 데 사용되었다. 따라서 L-39는 지상 전원이나 지원 장비 확보가 어려운 환경에서도 운용이 가능하다.
전작인 L-29는 성능이 부족하여 실전에서의 공격 능력은 거의 없었다(그럼에도 불구하고 비아프라 전쟁과 같은 대규모 전투에 사용된 적이 있다) 그러나 L-39는 무기 훈련을 고려하여 본격적인 무기 탑재 능력을 갖추게 되었다. L-39ZO에서는 주익의 파일론이 4개소로 배가되었고, 탑재 가능 중량도 1100kg으로 증가했다. L-39ZA에서는 동체의 앞 좌석 하부에 GSh-23L 23mm 기관포를 장비한 외에 단거리 공대공 미사일인 R-3/R-13(AA-2) 또는 R-60(AA-8)의 장비도 가능하게 되었고, ASP-3 NMU-39Z 자이로 조준기, FKP-2-2 건 카메라를 고정 장비했다(단, 앞 좌석만).

6. 사건/사고

* 1987년 9월 26일, 루마니아 공군 사관학교 학생 미하이 스미겔스치(Mihai Smighelschi)는 L-39ZA 훈련기를 몰고 터키에 가서 정치적 망명을 요청했다. 그는 레이더 탐지를 피하기 위해 150m 상공에서 700km/h로 비행했으며, 위성 항법 장치 없이 지상 표식과 기억에 의존해 루마니아, 불가리아, 터키 상공을 비행했다. 그는 터키 크르클라렐리의 길에 착륙하여 항공기 앞바퀴와 코를 손상시켰다.
* 2001년 1월 24일, 아틀라스 항공의 설립자 마이클 A. 초드리가 L-39 훈련기 추락 사고로 사망했다. 월스트리트 저널의 항공우주 전문 기자 제프 콜도 함께 사망했다.
* 2002년 6월 2일, 영국 임페리얼 전쟁 박물관 닥스포드에서 착륙하던 L-39가 브레이크 고장으로 활주로를 벗어나 M11 고속도로 제방 아래로 추락했다. 훈련생 조종사는 사출 좌석으로 탈출했지만 사망했고, 교관은 생존했다.
* 2015년 12월 6일, 미국 캘리포니아주 애플 밸리 공항(Apple Valley Airport, California)에서 L-39가 이륙 중 추락하여 조종사 마이크 망골드와 승객이 사망했다.
* 2023년 8월 25일, 우크라이나 공군 L-39M1 훈련기 2대가 지토미르주 신후리(Sinhury) 근처에서 공중 충돌하여 조종사 3명이 사망했다. 사망자 중에는 "주스"라는 콜사인으로 알려진 안드리 필쉬치코프 소령도 포함되어 있었다.
* 2024년 9월 13일, 불가리아 공군 L-39ZA가 불가리아, 그라프 이그나티에보 공군 기지에서 에어쇼 리허설 중 추락하여 조종사 2명이 사망했다.
